Непрочитанное сообщениеДобавлено: 14 май 2019, 07:02
Автор темы

Имя: Игорь

На форуме с
Сообщений: 54
Его благодарили: 8
Ищу схему на усилитель: "Denon PMA-780D" либо на: "Denon PMA-880D". Интересует принципиальная схема узла переключения акустических систем. У 780-го стандартно "А/В/А+В/выкл". У 880-го "В" напрямую без отключения, "А" либо отключена, либо в параллель "В".
Можно конечно вскрыть усилитель "-880D", проштудировать и переделать, или закрыть, и не влезать...
Если вдруг у кого-то имеется или известно где взять - был бы благодарен.


  Не в сети

Непрочитанное сообщениеДобавлено: 15 май 2019, 02:20
Аватара пользователя
Имя: Андрей
Возраст: 49
Откуда: Магадан

На форуме с
Сообщений: 29
Его благодарили: 0
Игорь,привет,посмотри,оно? https://www.nodevice.com/service-manual ... ual-viewer


  Не в сети

Непрочитанное сообщениеДобавлено: 15 май 2019, 06:30
Автор темы

Имя: Игорь

На форуме с
Сообщений: 54
Его благодарили: 8
Андрей спасибо. В закладки бросил. Буду разбираться.


  Не в сети

Непрочитанное сообщениеДобавлено: 15 май 2019, 07:04
Конструктор
Аватара пользователя
Имя: Олег.
Возраст: 54
Откуда: Белорецк - Магнитогорск.

На форуме с
Сообщений: 2703
Его благодарили: 529
https://www.google.com/url?sa=t&source= ... KfXRvNQ4uV
Сразу скачивается в pdf Навскидку - на каждую пару выходов свое реле. Управляются с процессора.

-----------------
Никогда не спорьте с идиотами. Делая это, вы опускаетесь до их уровня, где они легко задавят вас своим опытом.


  Не в сети

Непрочитанное сообщениеДобавлено: 15 май 2019, 07:19
Конструктор
Аватара пользователя
Имя: Олег.
Возраст: 54
Откуда: Белорецк - Магнитогорск.

На форуме с
Сообщений: 2703
Его благодарили: 529
И платы защиты тоже работают. Если одна релюшка постоянно включена, то либо проц, либо защита включили ее на постоянку. Либо просто залипла сама релюшка, или какой-нибудь деятель тупо перемкнул. 8-)

-----------------
Никогда не спорьте с идиотами. Делая это, вы опускаетесь до их уровня, где они легко задавят вас своим опытом.


  Не в сети

Непрочитанное сообщениеДобавлено: 15 май 2019, 08:10
Автор темы

Имя: Игорь

На форуме с
Сообщений: 54
Его благодарили: 8
Накачал разного.
Весь пердиманокль в том, что у меня "PMA-880D". Там управление ручное и в функции так, и заложено, что акустика "В" не отключаемая. У переключателя всего два положения и только для "А". Где-то читал, что это своеобразный "директ". Система "А" может подключится в параллель "В"или быть отключенной. Почему я и спрашивал про PMA-780D, У него чуть по другому устроен ЦАП и коммутация акустики полноценная. А в остальном это тот же PMA-880D.


  Не в сети

Непрочитанное сообщениеДобавлено: 15 май 2019, 13:01
Конструктор
Аватара пользователя
Имя: Олег.
Возраст: 54
Откуда: Белорецк - Магнитогорск.

На форуме с
Сообщений: 2703
Его благодарили: 529
Meshin писал(а):
Там управление ручное и в функции так, и заложено, что акустика "В" не отключаемая. У переключателя всего два положения и только для "А". Где-то читал, что это своеобразный "директ". Система "А" может подключится в параллель "В"или быть отключенной

Странный, мягко говоря, директ... В любом случае, контакты реле задействованы, иначе как осуществляется защита, и задержка подключения акустики? Без защиты никак нельзя... Что-то здесь не так.

-----------------
Никогда не спорьте с идиотами. Делая это, вы опускаетесь до их уровня, где они легко задавят вас своим опытом.


  Не в сети

Непрочитанное сообщениеДобавлено: 15 май 2019, 17:07
Автор темы

Имя: Игорь

На форуме с
Сообщений: 54
Его благодарили: 8
Да, конечно. Это реле имеется. Просто акустика "В" идёт с его контактов напрямую на свои клеммы. Может и через другую плату, через которую коммутируется акустика "А", но минуя такую же коммутацию как у "А".
Т.е. "А" идёт через контакты дополнительного реле или контакты скажем галлетника, а "В" сразу на выход!
В общем вскрытие покажет. Надо усилитель Диатон вернуть на место, Деноном заняться.


  Не в сети

Непрочитанное сообщениеДобавлено: 15 май 2019, 17:58
Конструктор
Аватара пользователя
Имя: Олег.
Возраст: 54
Откуда: Белорецк - Магнитогорск.

На форуме с
Сообщений: 2703
Его благодарили: 529
Meshin писал(а):
Это реле имеется. Просто акустика "В" идёт с его контактов напрямую на свои клеммы. Может и через другую плату, через которую коммутируется акустика "А", но минуя такую же коммутацию как у "А".
Т.е. "А" идёт через контакты дополнительного реле или контакты скажем галлетника, а "В" сразу на выход!

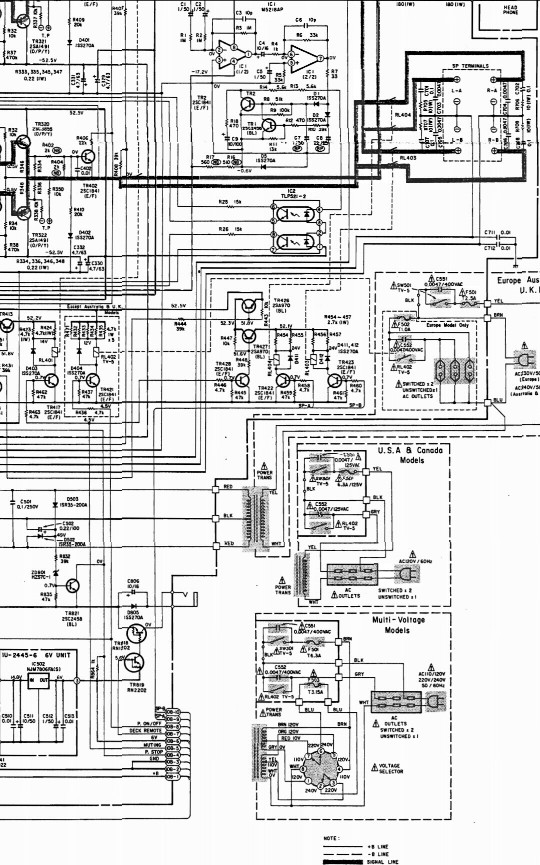

Нет там никаких дополнительных контактов и плат. Реле 403 включает акустику А, реле 404, акустику Б. Управление идет с процессора. Все коротко, ясно и понятно. Не думаю, что к этой простоте могли пригородить еще какой-то огород. 8-) Ладно, ждем вскрытия, мне тоже интересно стало.


У вас нет необходимых прав для просмотра вложений в этом сообщении.

-----------------
Никогда не спорьте с идиотами. Делая это, вы опускаетесь до их уровня, где они легко задавят вас своим опытом.


  Не в сети

Непрочитанное сообщениеДобавлено: 16 май 2019, 07:32
Автор темы

Имя: Игорь

На форуме с
Сообщений: 54
Его благодарили: 8
Хочу ещё раз заметить. У меня усилитель: "Denon PMA-880D". И на него не нашлось сервис мануала.

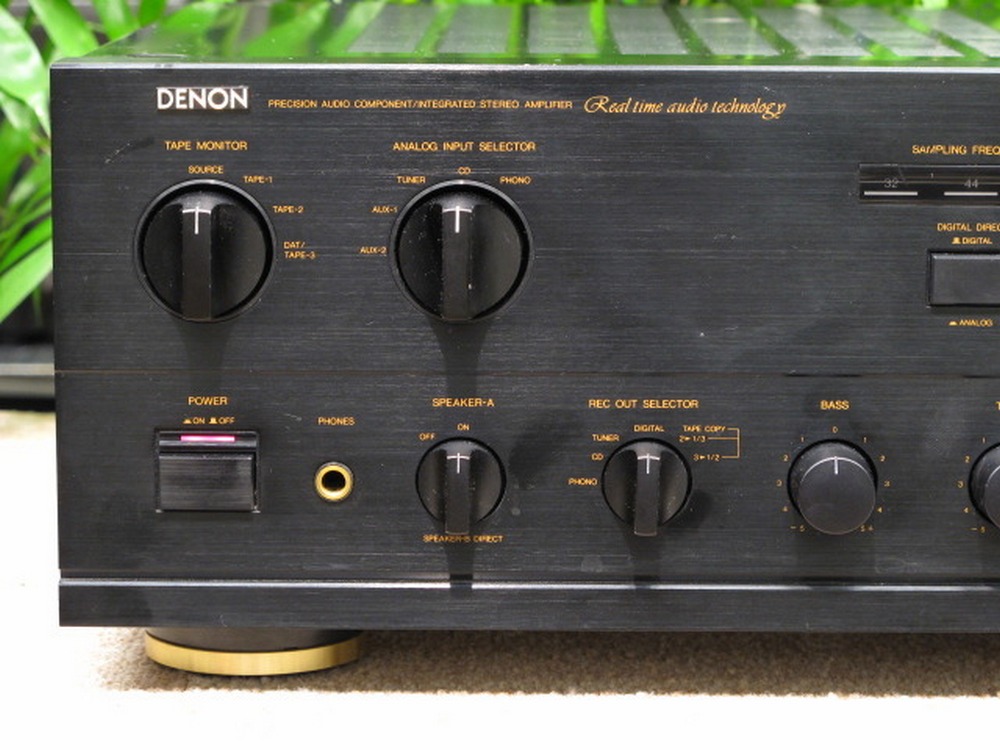

Вот эта злополучная рукоять:
Вложение:

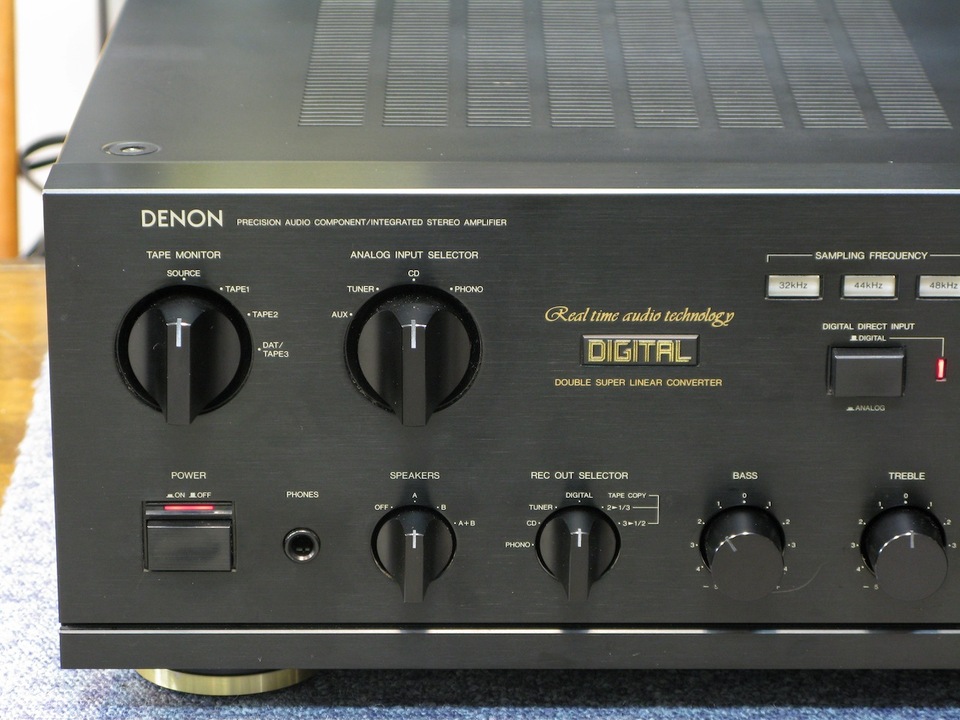

На всех схемах, которые у меня вчЁра случились, примерно одно и тоже решение, что на Вашем вложении. А так как "Denon PMA-780D", брат близнец 880D. С такой вот рукоятью:
Вложение:

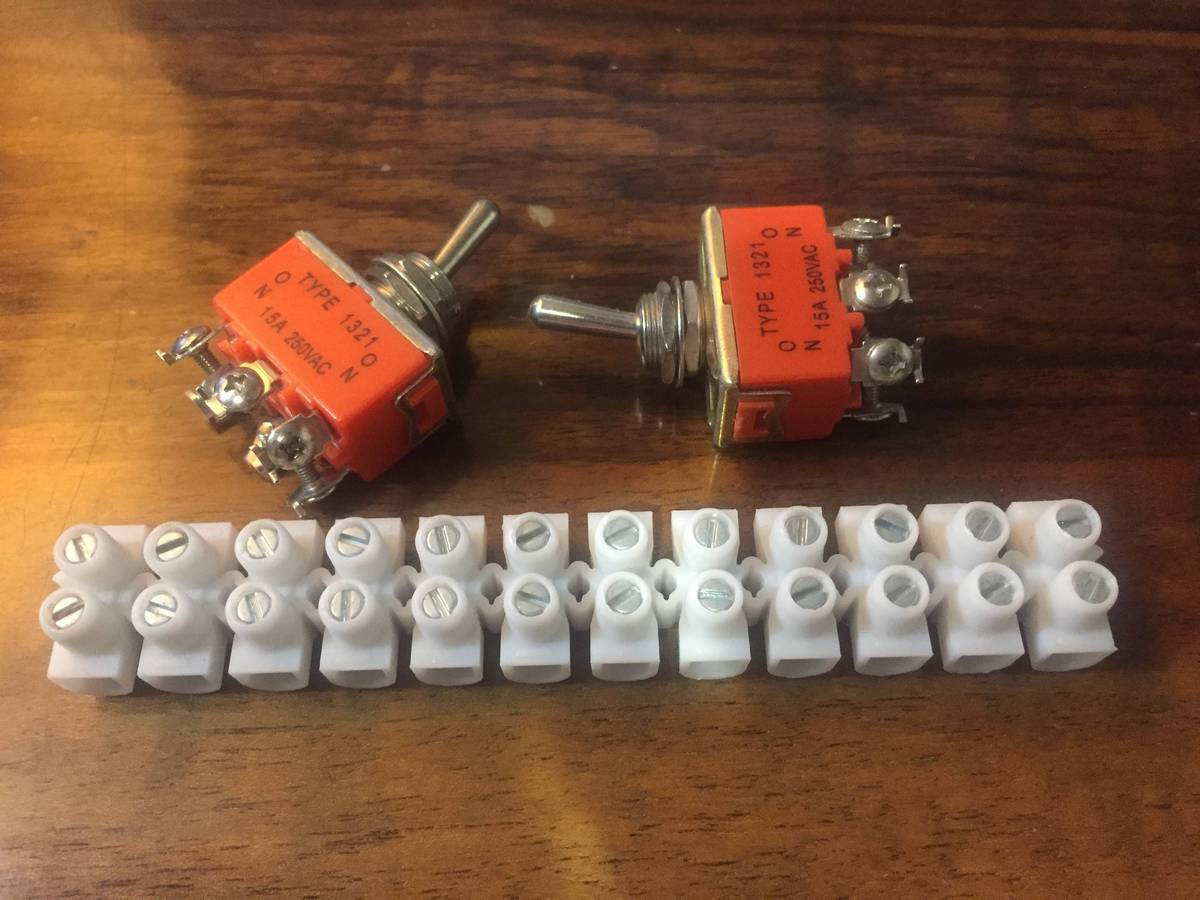

То вполне возможно, что и платы взаимодействия с АС у них одинаковые. Просто на плате "880" отсутствуют детали для коммутации "В", а рукоятке позволено лишь два положения. Уповая на это, думаю "кастрацию" 880 устранить.
Японцы пишут по этому поводу:
" Динамик: AorB: от 6 до 16 Ω, A + B: от 12 до 16 Ω
(клемма B является прямым подключением) "
P.S. пульты управления к этим усилителям не предусмотрены. Поэтому процессора в них Ёк!


У вас нет необходимых прав для просмотра вложений в этом сообщении.
