 Заголовок сообщения: Магнитофон Tandberg 4000x
Непрочитанное сообщениеДобавлено: 01 окт 2019, 14:04
Автор темы

Имя: Юрий

На форуме с
Сообщений: 16
Его благодарили: 2
Восстанавливаю подаренный катушечный магнитофон Tandberg 4000x год выпуска 12 месяц 1975 года.
Изображение Изображение
Изображение Изображение
Изображение Изображение
Неисправен трансформатор. Что бы отремонтировать нужно разобрать пластины. Посоветуйте чем растворить электро лак, которым залит трансформатор. Без растворения лака выбить пластины не реально.
Может у кого то закатился в угол вот такой транс от него :)
Изображение Изображение

Изображение Изображение
Изображение Изображение


  Не в сети

 Заголовок сообщения: Магнитофон Tandberg 4000x
Непрочитанное сообщениеДобавлено: 01 окт 2019, 15:02
Аватара пользователя
Имя: Сергей
Возраст: 42
Откуда: Омская область

На форуме с
Сообщений: 551
Его благодарили: 83
прогреть сердечник? на утюге или электроплитке?


  Не в сети

 Заголовок сообщения: Магнитофон Tandberg 4000x
Непрочитанное сообщениеДобавлено: 01 окт 2019, 15:21
Забанен навсегда
Аватара пользователя

Возраст: 105
Откуда: Moskau

На форуме с
Сообщений: 3118
Его благодарили: 440
zvk писал(а):
прогреть сердечник?
предварительно не забыв тщятельно покрасить его в зелёный цвет...

1. Эту дрянь


- торжэственно выкидываем в помойку.

2. Хватаем что попало _с пониженной индукцией_ (и малым полем рассеивания), механически запихуемое на место выкинутого и способное отдавать ~32 Вольта 1 Ампер - и ещщё более торжэственно запихиваем.

3. Profit!

-----------------
Глухой.


  Не в сети

 Заголовок сообщения: Магнитофон Tandberg 4000x
Непрочитанное сообщениеДобавлено: 01 окт 2019, 15:27
Автор темы

Имя: Юрий

На форуме с
Сообщений: 16
Его благодарили: 2
Phlanger, а почему Вы считаете, что достаточно будет 32-х вольт, а не 42-х вольт. Или Вы допустили опиську. Хотя я сомневаюсь, что с вашим опытом такое возможно.


  Не в сети

 Заголовок сообщения: Магнитофон Tandberg 4000x
Непрочитанное сообщениеДобавлено: 01 окт 2019, 17:51
Забанен навсегда
Аватара пользователя

Возраст: 105
Откуда: Moskau

На форуме с
Сообщений: 3118
Его благодарили: 440
Потому что выпрямленное на входе стабелезатыра +27 на схеме совершенно атчотливо указано 44 Вольта.


У вас нет необходимых прав для просмотра вложений в этом сообщении.

-----------------
Глухой.


  Не в сети

 Заголовок сообщения: Магнитофон Tandberg 4000x
Непрочитанное сообщениеДобавлено: 01 окт 2019, 20:10
Автор темы

Имя: Юрий

На форуме с
Сообщений: 16
Его благодарили: 2
Спасибо за ответ.
Согласен с вашими выводами. Не усмотрел я слепая тетеря, что там стоит конденсатор С801 и напряжение надо умножать на 1,41.


  Не в сети

 Заголовок сообщения: Магнитофон Tandberg 4000x
Непрочитанное сообщениеДобавлено: 04 окт 2019, 17:04
Автор темы

Имя: Юрий

На форуме с
Сообщений: 16
Его благодарили: 2
Спасибо за рекомендации, трансформатор куплен на другом ресурсе.
Обсуждение продолжаем т.к. по мере восстановления еще много вопросов возникнет.
Очередная задача восстановить блок (стабилизатор) питания.
Вроде и проблем то нет, а с учитом возраста пациента:) возникают вопросы с комплектующими. Сняты вопросы по Q802 и Q803, а вот по Q801 возникла проблема.
Аналогов указанных инете 2N5825. BC237 и отечественного аналога КТ373В найти в провинциальном городке не смог.
Отсюда вопрос, что деать?
Завтра в 10-00 ожидается поездка на Митинский рынок, если есть предложения по замене, кроме тех элементов, которые указаны выше, прошу отписаться в теме.


  Не в сети

 Заголовок сообщения: Магнитофон Tandberg 4000x
Непрочитанное сообщениеДобавлено: 04 окт 2019, 18:41
Забанен навсегда
Аватара пользователя

Возраст: 105
Откуда: Moskau

На форуме с
Сообщений: 3118
Его благодарили: 440
Да ей-богу, вместо этого ваще что попало можно. Вплоть до КТ315В. 3102 какойнть, только Uк-э макс. глянуть. Хорошо бы Вольт сорок, лучше больше. Или ужъ сразу какойнть BC547.

-----------------
Глухой.


  Не в сети

 Заголовок сообщения: Магнитофон Tandberg 4000x
Непрочитанное сообщениеДобавлено: 04 окт 2019, 23:28
Автор темы

Имя: Юрий

На форуме с
Сообщений: 16
Его благодарили: 2
Спрашу я еще немного.
Снял блок оконечного УЗ на одном канале неисправны оба транзистора.
Отсюда вопрос чем заменить MJE521 и MJE371?


  Не в сети

 Заголовок сообщения: Магнитофон Tandberg 4000x
Непрочитанное сообщениеДобавлено: 04 окт 2019, 23:39
Забанен навсегда
Аватара пользователя

Возраст: 105
Откуда: Moskau

На форуме с
Сообщений: 3118
Его благодарили: 440
Осспаде, вот тоже проблема. Да КТ816\817. Начиная прямо с А. Даже ноги так же растут.

-----------------
Глухой.


  Не в сети

 Заголовок сообщения: Магнитофон Tandberg 4000x
Непрочитанное сообщениеДобавлено: 10 фев 2020, 11:39
Автор темы

Имя: Юрий

На форуме с
Сообщений: 16
Его благодарили: 2
Продолжу беспокоить по поводу восстановления Тандберга.
Что сделано, поставил трансформатор. Заменил конденсаторы FRAKO. Заменил неисправные выходные транзисторы. У наших "западных партнеров" :D закупил родные транзисторы. Восстановил стабилизатор блока питания.
Но, столкнулся с проблемой. На холостых блок питания четко выдает почти 28 вольт.
Подключаю блок записи и блок предварительного усиления с темброблоками напряжение 27,6 V. Как только, подключаю блок усилителя мощности напряжение блока питания падает до 22,5 V. Т.е. тока потребляет в режиме покоя немеряно.
При таком напряжении замерить парамеры на выводах транзисторв практически не возможно. Какая то билеберда выходит, если сравнивать со стандартными режимами. На вывходе усилителя ровно половина питания.
Есть маленький нюанс. Вторичная обмотка немного, на 0,2 мм, тоньше в новом трансформаторе в отличие от старого.
Все сопротивления проверены обрывов и отклонений от номинала нет, все в пределах нормы. Транзисторы исправны.
Магнитофон на малой громкости воспроизводит запись. При увеличении громкости происходит дальнейшее снижение напряжения на выходе стабилизатора и соответственно начинается заикание.
В чем причина высокого тока пакоя? Как без выпаивания ног транзисторов и других деталей проверить ток покоя и установить его нормальные параметры?
Учитывая возраст пациента, выпаивание деталей не очень хорошо сказывается на печатном монтаже, даже при очень аккурано проводимой работе.
Вот такие пироги.
Куда копать дальше, прошу учесть отсутствие у меня специального образования занятие радиотехникой на уровне любителя? И не сильно пинать.
О том, что надо читать литературу, а не ума покупатьмне известно.
И еще,от хороших идельных советов морда у меня те треснет :D


  Не в сети

 Заголовок сообщения: Магнитофон Tandberg 4000x
Непрочитанное сообщениеДобавлено: 10 фев 2020, 14:12
Модератор
Аватара пользователя
Имя: Владимир.
Возраст: 57
Откуда: СПб. Колпино.

На форуме с
Сообщений: 8456
Его благодарили: 2357
CTAPU4EK писал(а):
Куда копать дальше

Предохранители стоят по питанию оконечников?

-----------------
Сообразим на троих?


  Не в сети Моя система (откроется в новой вкладке)

 Заголовок сообщения: Магнитофон Tandberg 4000x
Непрочитанное сообщениеДобавлено: 10 фев 2020, 18:53
Автор темы

Имя: Юрий

На форуме с
Сообщений: 16
Его благодарили: 2

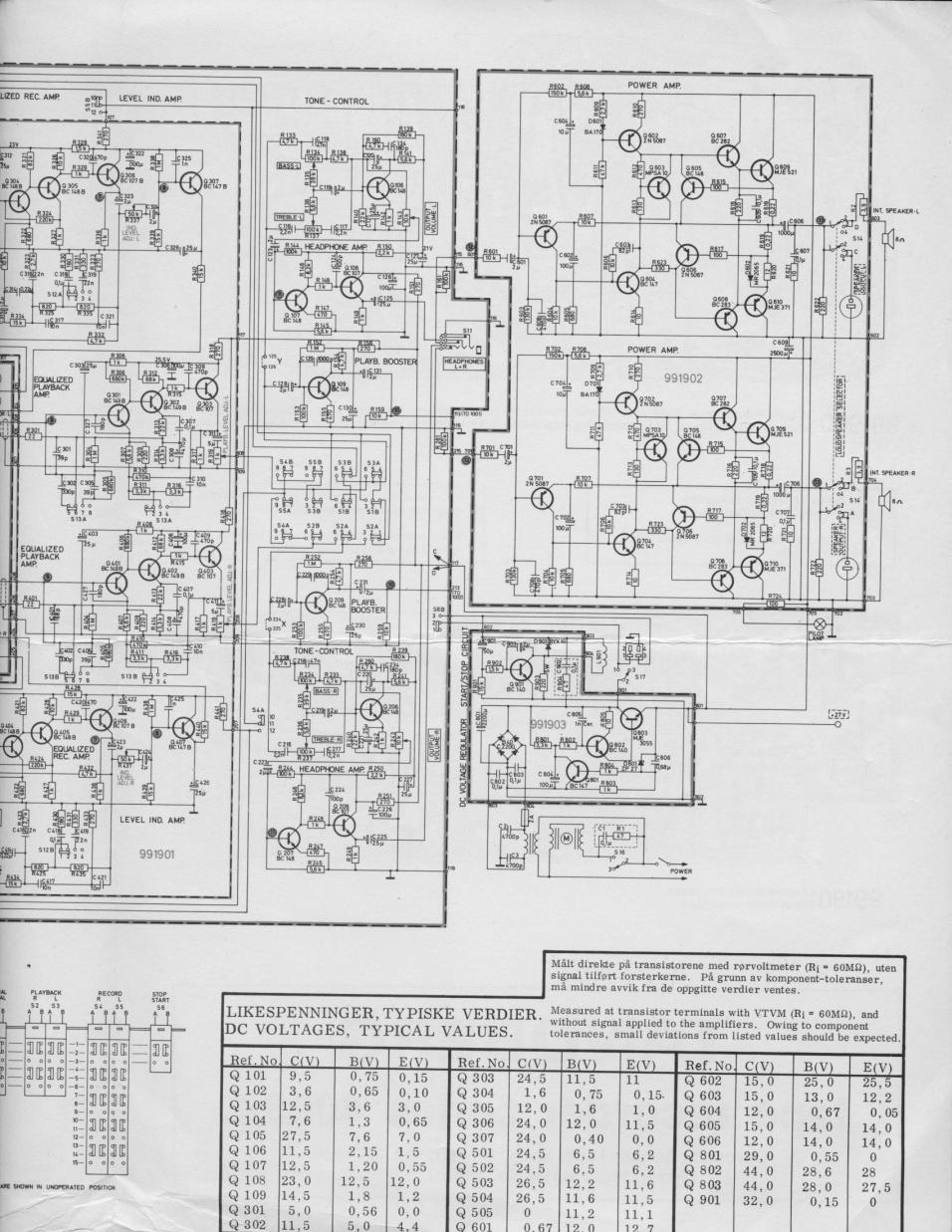

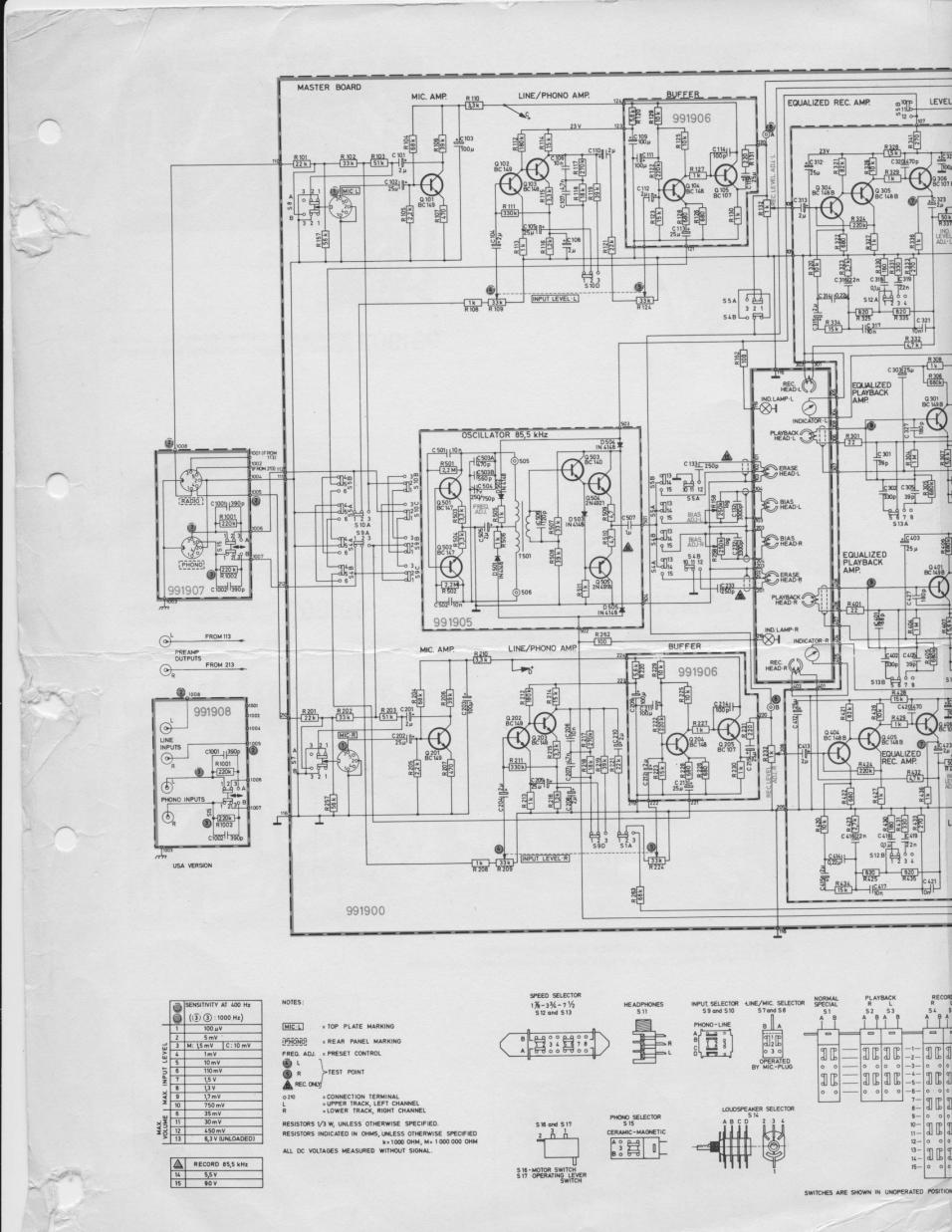

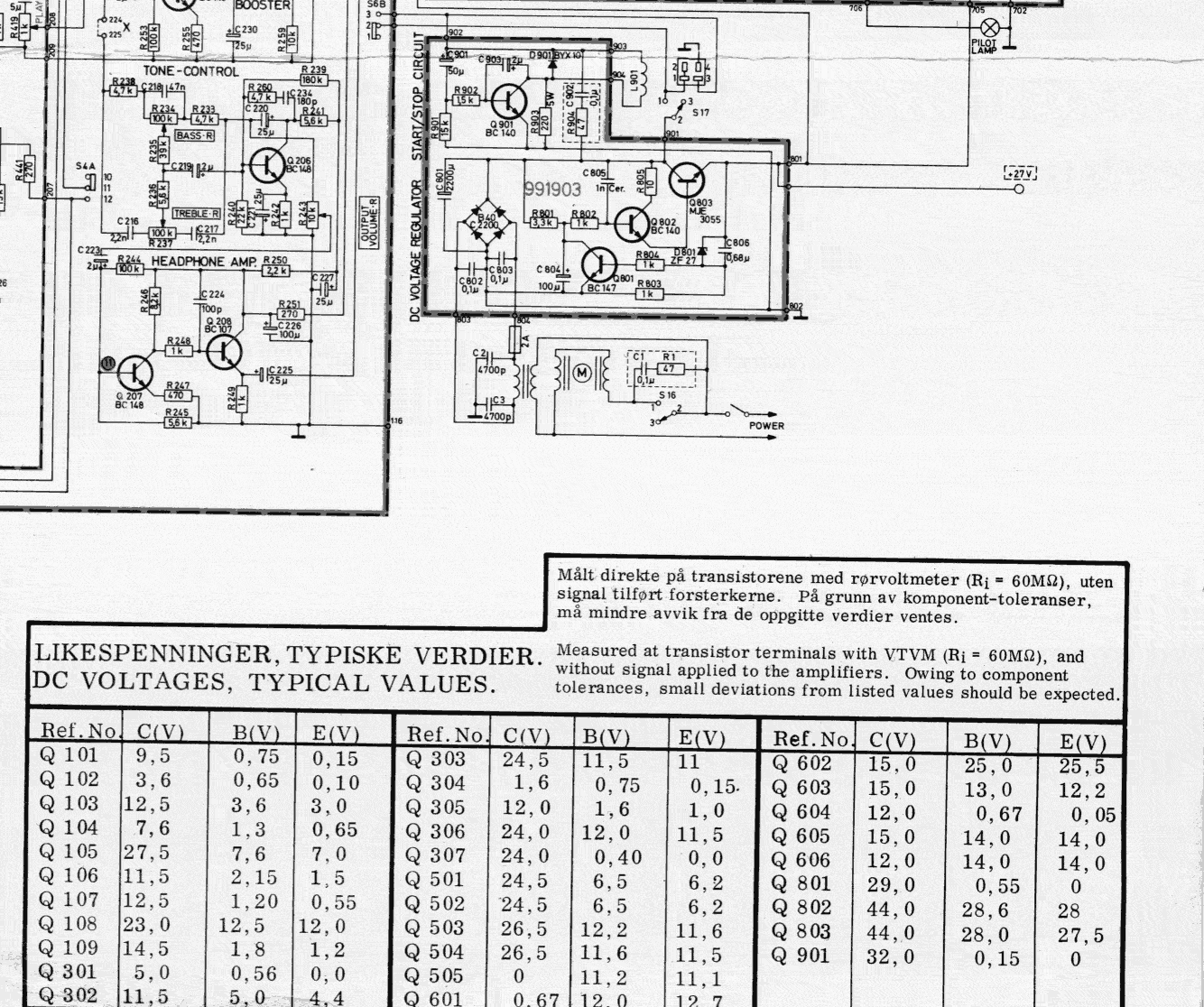

Вот схема.


У вас нет необходимых прав для просмотра вложений в этом сообщении.


  Не в сети

 Заголовок сообщения: Магнитофон Tandberg 4000x
Непрочитанное сообщениеДобавлено: 10 фев 2020, 20:13
Модератор
Аватара пользователя
Имя: Владимир.
Возраст: 57
Откуда: СПб. Колпино.

На форуме с
Сообщений: 8456
Его благодарили: 2357
Надо промониторить напряжение на диодном мосту, насколько оно просаживается, или нет, при подключении оконечников.
Тогда будет яснее, виноваты "жрущие" выше нормы концы или не справляется стаб.
В любом случае, неплохо бы проверить как работают оконечники вне аппарата, соорудив отдельный БП.

-----------------
Сообразим на троих?


  Не в сети Моя система (откроется в новой вкладке)
