 Заголовок сообщения: TDA1541A DAC
Непрочитанное сообщениеДобавлено: 07 окт 2015, 18:27
Автор темы

Имя: ПАВЕЛ
Откуда: г. Самара

На форуме с
Сообщений: 131
Его благодарили: 18
Прислали на днях две платы от неисправных сд-проигрывателей ( сел лазер ) от Филипсов 496-ых.
Платы рабочие, собраны на TDA1541A< SAA7220< TDA1542.Рещил подключить их в режиме ЦАПа.
Схема подключения такая : PC-XMOS-I2S-SAA7220-TDA1541A-TDA1542.
Собрал блок питания на : +5, -5, +12,-12,-15В, подключил в разъем платы - на выходе тишина.
Исключил из схемы ЦФ SAA7220, сразу без проблем заработало, звучит, как и должна играть 1541 вполне прилично. С ЦФ не работает , видимо, потому, что ЦФ 7220 принимает клок 11МГц, а с XMOS идет минимум 22МГц. Хочется подключить в классическом варианте с ЦФ, может, кто подскажет оптимальный вариант., не трогая плату XMOS.


  Не в сети Профиль

 Заголовок сообщения: TDA1541A DAC
Непрочитанное сообщениеДобавлено: 07 окт 2015, 18:57
Автор темы

Имя: ПАВЕЛ
Откуда: г. Самара

На форуме с
Сообщений: 131
Его благодарили: 18

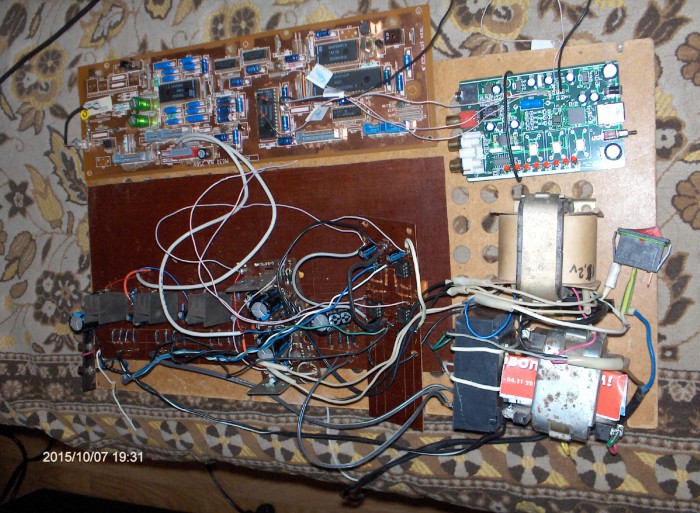

Послушал некоторое время и решил заменить выхлоп (TDA1542). Собрал проверенный ранее выхлоп от Назара, подключил - другое дело, звук стал детальный, драйвовый . И все же хочется попробовать с ЦФ.


Вложения:
HPIM3395.JPG [ 955.85 КБ | Просмотров: 2031 ]
  Не в сети Профиль

 Заголовок сообщения: TDA1541A DAC
Непрочитанное сообщениеДобавлено: 07 окт 2015, 19:09
Забанен навсегда
Аватара пользователя

Возраст: 109
Откуда: Moskau

На форуме с
Сообщений: 4770
Его благодарили: 945
Цитата:
на выходе тишина.
там где-то есть MUTE. Куда идёт - не помню, я такую балалайку собирал лет пять назад. 7220 вполне успешно фигурировала.
ну и что оно понимает, наскоко щас помню, только 16 бит 44.1 кГц - тоже... могло повлиять
XMOS не ковырял. А там ничо на ней перепаять не надо, чтоб оне друг друга поняли?

-----------------
Глухой.


  Не в сети Профиль

 Заголовок сообщения: TDA1541A DAC
Непрочитанное сообщениеДобавлено: 08 окт 2015, 11:08
Аватара пользователя
Имя: Андрей
Возраст: 64
Откуда: Санкт-Петербург

На форуме с
Сообщений: 2646
Его благодарили: 1171
Посмотрите, что у Вас на 4-ой ноге 7220. Должен быть 0. Лучше перерезать дорожку к этой ноге, тогда там установиться нулевой уровень за счёт внутреннего резистора. Возможно, что 7210 выставляет флаг ошибки.
Тактировать фильтр от main clock конвертера USBtoI2S через делитель на D-триггере . (я Вас правильно понял, что от конвертера поступает такт 22 МГц ?)


  Не в сети Профиль

 Заголовок сообщения: TDA1541A DAC
Непрочитанное сообщениеДобавлено: 08 окт 2015, 12:13
Забанен навсегда
Аватара пользователя

Возраст: 109
Откуда: Moskau

На форуме с
Сообщений: 4770
Его благодарили: 945
...приличного качества, а не как всегда, схемы на 496-й филепог - могу замылить. Спустя 20 лет они таки нашлись... Там и про MUTE что-то нарисовано

-----------------
Глухой.


  Не в сети Профиль

 Заголовок сообщения: TDA1541A DAC
Непрочитанное сообщениеДобавлено: 08 окт 2015, 12:30
Модератор
Аватара пользователя
Имя: Владимир.
Возраст: 62
Откуда: СПб. Колпино.

На форуме с
Сообщений: 11185
Его благодарили: 5090
Phlanger писал(а):
схемы на 496-й филепог - могу замылить.

Я - За! :)

-----------------
Лужу-паяю, ЭВМ починяю.


  Не в сети Профиль Моя система (откроется в новой вкладке)

 Заголовок сообщения: TDA1541A DAC
Непрочитанное сообщениеДобавлено: 08 окт 2015, 13:23
Забанен навсегда
Аватара пользователя

Возраст: 109
Откуда: Moskau

На форуме с
Сообщений: 4770
Его благодарили: 945
дык мыло-то давайте... жъ а то будет как с тем мужуком, который всё никак не мог в лотерею выиграть

-----------------
Глухой.


  Не в сети Профиль

 Заголовок сообщения: TDA1541A DAC
Непрочитанное сообщениеДобавлено: 27 окт 2015, 21:33
Автор темы

Имя: ПАВЕЛ
Откуда: г. Самара

На форуме с
Сообщений: 131
Его благодарили: 18
Муте отключено, я нашел инфу , как человек такую же плату подключил по i2s, но от конвертора на псм2704 с генератором на 11МГц. Я все коррекции сделал на плате , как он описал. На моем ХМОС конверторе стоят 3 кварца : 22, 24 и еще 24МГц, так что может мск и 24 , ане 22МГц, измерить нечем.
Возникла идея, а не попробовать использовать в качестве Цф ресемплер Фубара, я думаю он не хуже САА7220.
Но выставляю на выходе плеера частоту более 96 КГц и ТДА1541 не понимает, хотя должна выдерживать 4-х кратную (176кгц) и даже восьмикратную передискретизацию.
Может , я что то не так понимаю?
Схему Фили - 496 приму с удовольствием. Всем спасибо за коменты.
levap.010861@mail.ru


  Не в сети Профиль

 Заголовок сообщения: TDA1541A DAC
Непрочитанное сообщениеДобавлено: 06 авг 2016, 21:16


На форуме с
Сообщений: 7
Его благодарили: 0
Здравствуйте подскажите есть такая же плата tda 1541 подключил к xmos, xmos такой же звук идет но есть небольшое шипение или что то вроде помех может ли потому что без резисторов напрямую xmos к tda припаял какие должны быть резисторы?


  Не в сети Профиль

 Заголовок сообщения: TDA1541A DAC
Непрочитанное сообщениеДобавлено: 07 авг 2016, 17:54


На форуме с
Сообщений: 7
Его благодарили: 0
Поключил через резисторы ноже самое идут небольшие помехи :(


  Не в сети Профиль

 Заголовок сообщения: TDA1541A DAC
Непрочитанное сообщениеДобавлено: 08 авг 2016, 17:44


На форуме с
Сообщений: 7
Его благодарили: 0
Pracktic писал(а):
Прислали на днях две платы от неисправных сд-проигрывателей ( сел лазер ) от Филипсов 496-ых.
Платы рабочие, собраны на TDA1541A< SAA7220< TDA1542.Рещил подключить их в режиме ЦАПа.
Схема подключения такая : PC-XMOS-I2S-SAA7220-TDA1541A-TDA1542.
Собрал блок питания на : +5, -5, +12,-12,-15В, подключил в разъем платы - на выходе тишина.
Исключил из схемы ЦФ SAA7220, сразу без проблем заработало, звучит, как и должна играть 1541 вполне прилично. С ЦФ не работает , видимо, потому, что ЦФ 7220 принимает клок 11МГц, а с XMOS идет минимум 22МГц. Хочется подключить в классическом варианте с ЦФ, может, кто подскажет оптимальный вариант., не трогая плату XMOS.


а какие нибудь еще манипуляции с tda1541 делали всю голову уже сломал на малых уровнях громкости шум идет если на компе навалить громкости вроде как и не слышно начинаешь убавлять появляется


  Не в сети Профиль

 Заголовок сообщения: TDA1541A DAC
Непрочитанное сообщениеДобавлено: 09 авг 2016, 09:47


На форуме с
Сообщений: 7
Его благодарили: 0
думал думал и решил проверить питание блок питания оригинальный от фили с блока идут по схеме должно быть 5,2 -15 -13 13 вольт
вот что оказалось у меня без нагрузки 5,8 -16,8 -14,9 14
при подключенной плате цап 5,8 -12,2 -14,1 15,1
решил померить на ножках мс.

tda1541a
vdd 5,7
vdd1 -6,2
vdd2 -11,5

tda1542
vdd1 15,1
vdd2 5,1
vdd3 -14

на ssa 7220 нормальное, может ли быть причина в этом этих шумов не знаю просто какое напряжение должно быть на ножках мс при их работе. :?


  Не в сети Профиль

 Заголовок сообщения: TDA1541A DAC
Непрочитанное сообщениеДобавлено: 09 авг 2016, 20:19


На форуме с
Сообщений: 7
Его благодарили: 0
sanchelo81 писал(а):
думал думал и решил проверить питание блок питания оригинальный от фили с блока идут по схеме должно быть 5,2 -15 -13 13 вольт
вот что оказалось у меня без нагрузки 5,8 -16,8 -14,9 14
при подключенной плате цап 5,8 -12,2 -14,1 15,1
решил померить на ножках мс.

tda1541a
vdd 5,7
vdd1 -6,2
vdd2 -11,5

tda1542
vdd1 15,1
vdd2 5,1
vdd3 -14

на ssa 7220 нормальное, может ли быть причина в этом этих шумов не знаю просто какое напряжение должно быть на ножках мс при их работе. :?


Кому не трудно пишите любые мысли по теме уж очень хочеться чтоб заиграл как надо)))


  Не в сети Профиль

 Заголовок сообщения: TDA1541A DAC
Непрочитанное сообщениеДобавлено: 14 авг 2016, 23:26


На форуме с
Сообщений: 7
Его благодарили: 0
Подключи через dir сконфигурирована на 256fs теперь заиграла и через ssa 7220 но результат такойже шумы остались наверное чтото и правда с питанием.
