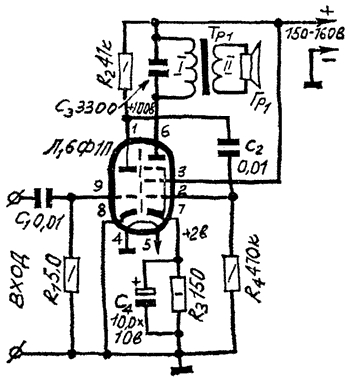

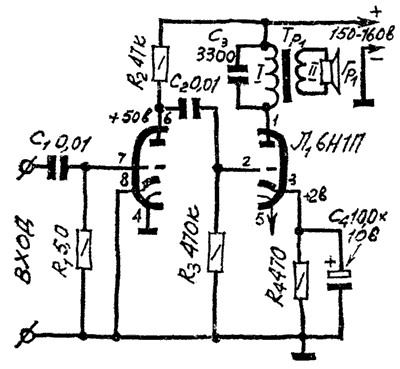

Хочу на досуге поразвлечь племяша - собрать с ним что-нибудь простенькое, какой-нибудь ламповичок элементарный.
Нарыл пару схемок на одной лампе. Но закралось сомнение: в обоих случаях сопротивление резистора R1 указано как 5 Ом. :?
Спецы, подскажите, все ли правильно? Или оЧепятка?


У вас нет необходимых прав для просмотра вложений в этом сообщении.

-----------------
Пусть другой гениально играет на флейте,
Но еще гениальнее слушали вы...


  Не в сети Моя система (откроется в новой вкладке)

 Заголовок сообщения: Вопрос по схеме
Непрочитанное сообщениеДобавлено: 06 окт 2017, 17:57
Конструктор
Аватара пользователя
Имя: Александр
Возраст: 44
Откуда: Чебоксары

На форуме с
Сообщений: 556
Его благодарили: 255
Это пять мегаом. Так их раньше обозначали, число с запятой.

-----------------
С уважением, Александр.


  В сети

 Заголовок сообщения: Вопрос по схеме
Непрочитанное сообщениеДобавлено: 06 окт 2017, 17:58
Модератор
Аватара пользователя
Имя: Владимир.
Возраст: 55
Откуда: СПб. Колпино.

На форуме с
Сообщений: 6154
Его благодарили: 1122
afanasy писал(а):
в обоих случаях сопротивление резистора R1 указано как 5 Ом

По старому обозначению - это 5 мОм.

-----------------
Сообразим на троих?


  Не в сети Профиль на discogs.com (откроется в новом окне) Моя система (откроется в новой вкладке)

 Заголовок сообщения: Вопрос по схеме
Непрочитанное сообщениеДобавлено: 06 окт 2017, 18:00
Модератор
Аватара пользователя
Автор темы

Имя: Алексей
Возраст: 34
Откуда: г. Саянск, Иркутская область

На форуме с
Сообщений: 1445
Его благодарили: 949
Sander'Z, Горыныч,

Спасибо, так и подозревал.
Про запятую слышу впервые - век живи, как гриццо... :)

-----------------
Пусть другой гениально играет на флейте,
Но еще гениальнее слушали вы...


  Не в сети Моя система (откроется в новой вкладке)

 Заголовок сообщения: Вопрос по схеме
Непрочитанное сообщениеДобавлено: 08 окт 2017, 20:03
Модератор
Аватара пользователя
Автор темы

Имя: Алексей
Возраст: 34
Откуда: г. Саянск, Иркутская область

На форуме с
Сообщений: 1445
Его благодарили: 949

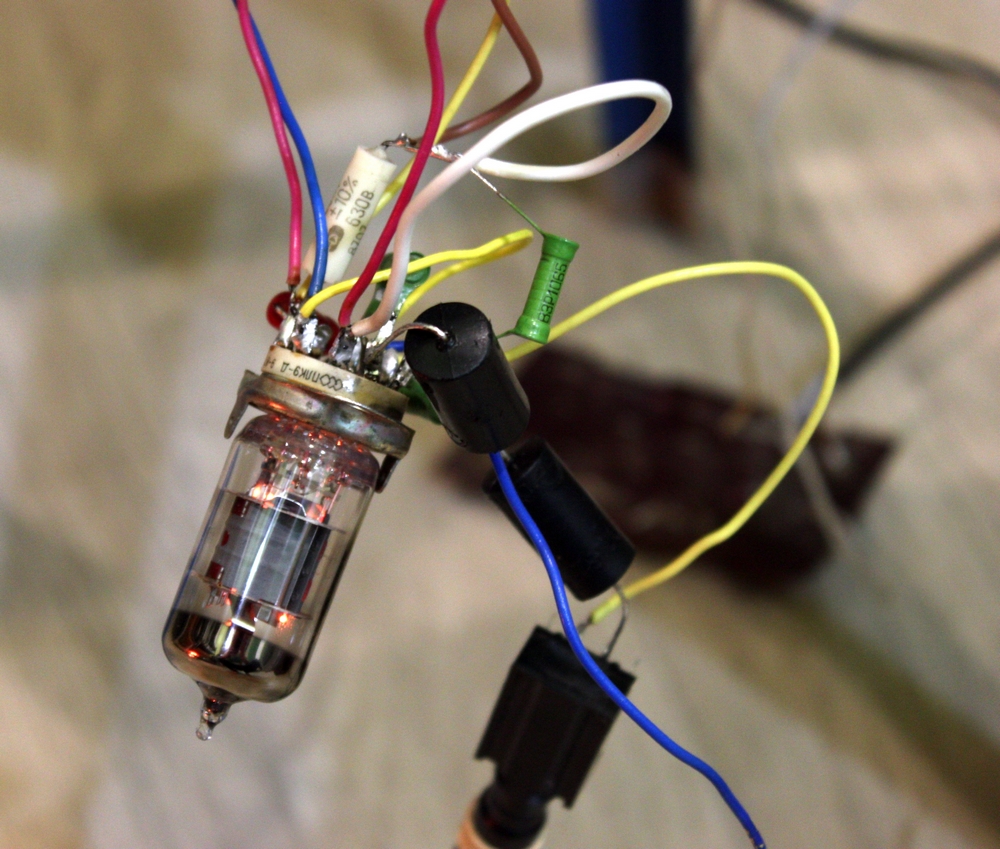

Ну, вот - таки собрали.... :) Пока на соплях....

Подцепил плеер - сижу слушаю... 8-) Прямо Кондо-сан - православное ламповое моно... :D
Неплохо так мурлычит.

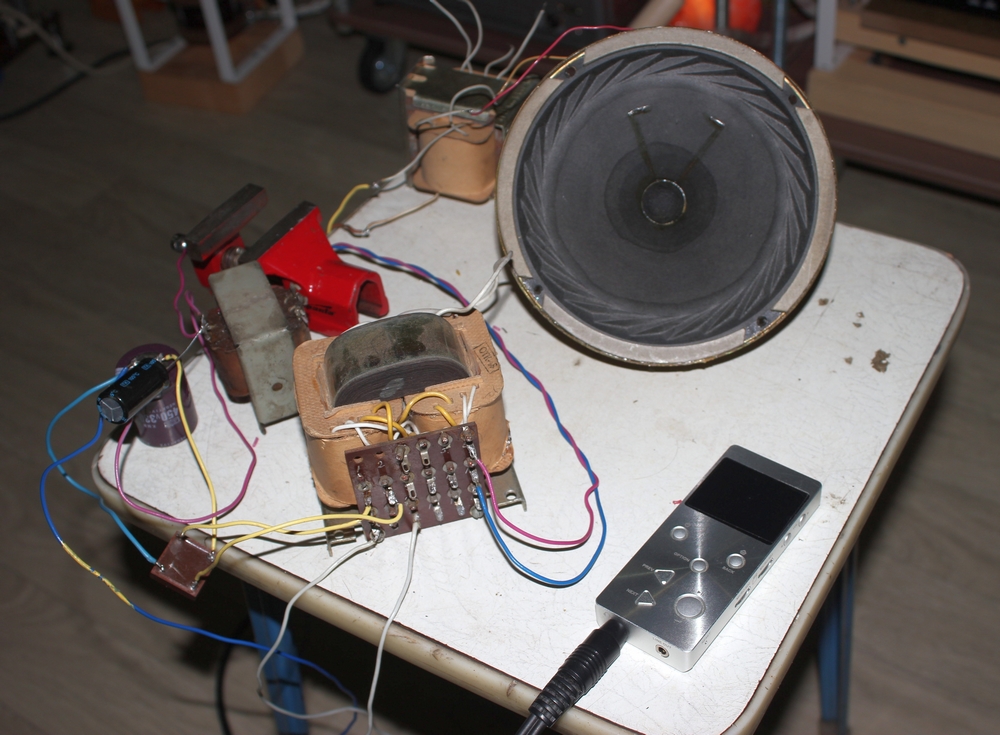

Поигрался с выходными трансформаторами (точнее, с тем, что под руку попалось).
ТВ-3Ш - совсем не ахти. Маленький сетевичок от какого-то прибора приятно удивил - даже чутка басок прорезался... :)
Забавно...


У вас нет необходимых прав для просмотра вложений в этом сообщении.

-----------------
Пусть другой гениально играет на флейте,
Но еще гениальнее слушали вы...


  Не в сети Моя система (откроется в новой вкладке)

 Заголовок сообщения: Вопрос по схеме
Непрочитанное сообщениеДобавлено: 08 окт 2017, 20:06
Модератор
Аватара пользователя
Имя: Владимир.
Возраст: 55
Откуда: СПб. Колпино.

На форуме с
Сообщений: 6154
Его благодарили: 1122
По нижней схеме можно сделать неплохой усь для высокоомных наушников, применив в качестве выходных трансики от модемов. ;)

-----------------
Сообразим на троих?


  Не в сети Профиль на discogs.com (откроется в новом окне) Моя система (откроется в новой вкладке)

 Заголовок сообщения: Вопрос по схеме
Непрочитанное сообщениеДобавлено: 08 окт 2017, 20:15
Модератор
Аватара пользователя
Автор темы

Имя: Алексей
Возраст: 34
Откуда: г. Саянск, Иркутская область

На форуме с
Сообщений: 1445
Его благодарили: 949
Эх, жаль, я свои байеры продал... :) нечего подключать будет.

Володь, а можно поподробнее, что за трансики от модемов? У мну есть один знакомый компьютерный железячник - у него мож чего насобираю, у него добра такого навалом должно быть...

-----------------
Пусть другой гениально играет на флейте,
Но еще гениальнее слушали вы...


  Не в сети Моя система (откроется в новой вкладке)

 Заголовок сообщения: Вопрос по схеме
Непрочитанное сообщениеДобавлено: 08 окт 2017, 20:49
Модератор
Аватара пользователя
Имя: Владимир.
Возраст: 55
Откуда: СПб. Колпино.

На форуме с
Сообщений: 6154
Его благодарили: 1122
afanasy писал(а):
а можно поподробнее, что за трансики от модемов?

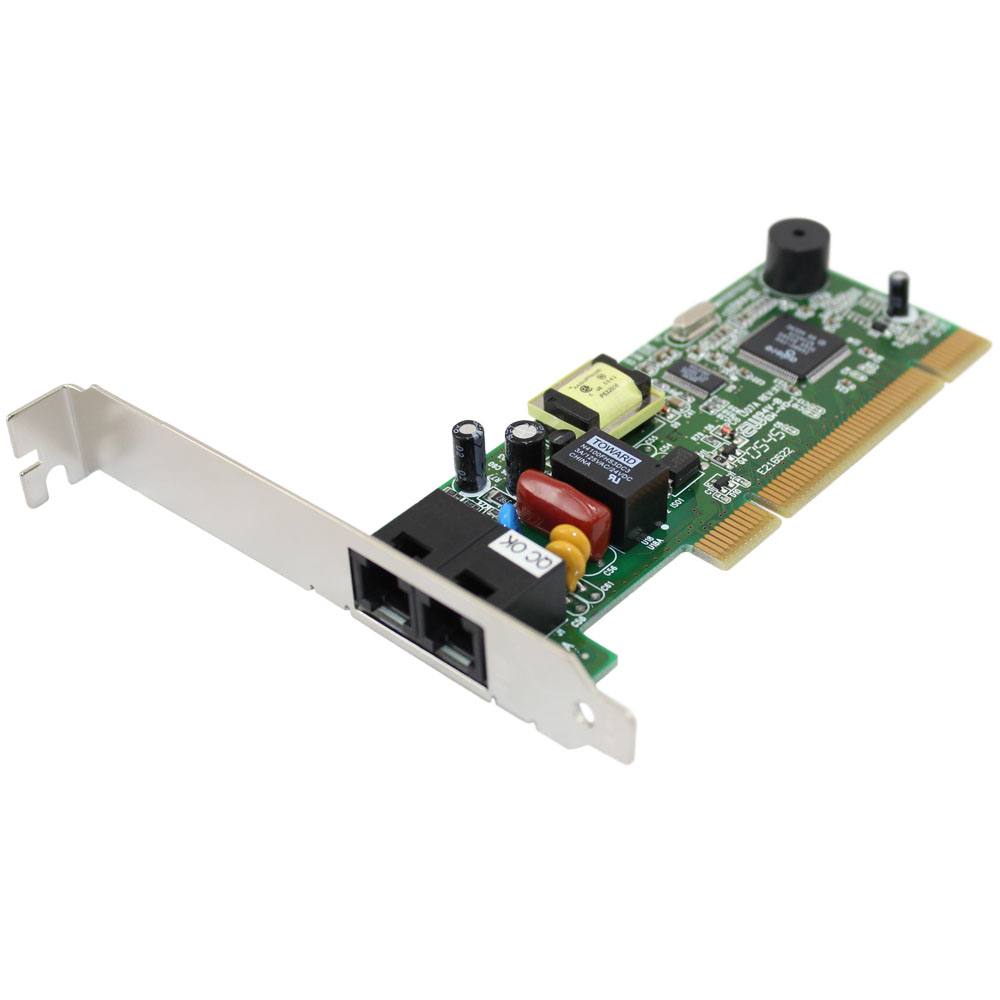

Да от любых старых модемов подойдут, главное, парные подобрать. Типа таких:


У вас нет необходимых прав для просмотра вложений в этом сообщении.

-----------------
Сообразим на троих?


  Не в сети Профиль на discogs.com (откроется в новом окне) Моя система (откроется в новой вкладке)

 Заголовок сообщения: Вопрос по схеме
Непрочитанное сообщениеДобавлено: 08 окт 2017, 20:52
Модератор
Аватара пользователя
Автор темы

Имя: Алексей
Возраст: 34
Откуда: г. Саянск, Иркутская область

На форуме с
Сообщений: 1445
Его благодарили: 949
Понял, спасибо... :)

-----------------
Пусть другой гениально играет на флейте,
Но еще гениальнее слушали вы...


  Не в сети Моя система (откроется в новой вкладке)

 Заголовок сообщения: Вопрос по схеме
Непрочитанное сообщениеДобавлено: 08 окт 2017, 20:54
Модератор
Аватара пользователя
Имя: Владимир.
Возраст: 55
Откуда: СПб. Колпино.

На форуме с
Сообщений: 6154
Его благодарили: 1122
И еще, первая половинка лампы может и не понадобиться. Тогда на одном баллоне весь усь получится.

-----------------
Сообразим на троих?


  Не в сети Профиль на discogs.com (откроется в новом окне) Моя система (откроется в новой вкладке)

 Заголовок сообщения: Вопрос по схеме
Непрочитанное сообщениеДобавлено: 11 окт 2017, 17:59
Модератор
Аватара пользователя
Автор темы

Имя: Алексей
Возраст: 34
Откуда: г. Саянск, Иркутская область

На форуме с
Сообщений: 1445
Его благодарили: 949
Продолжаю веселиться... ;)

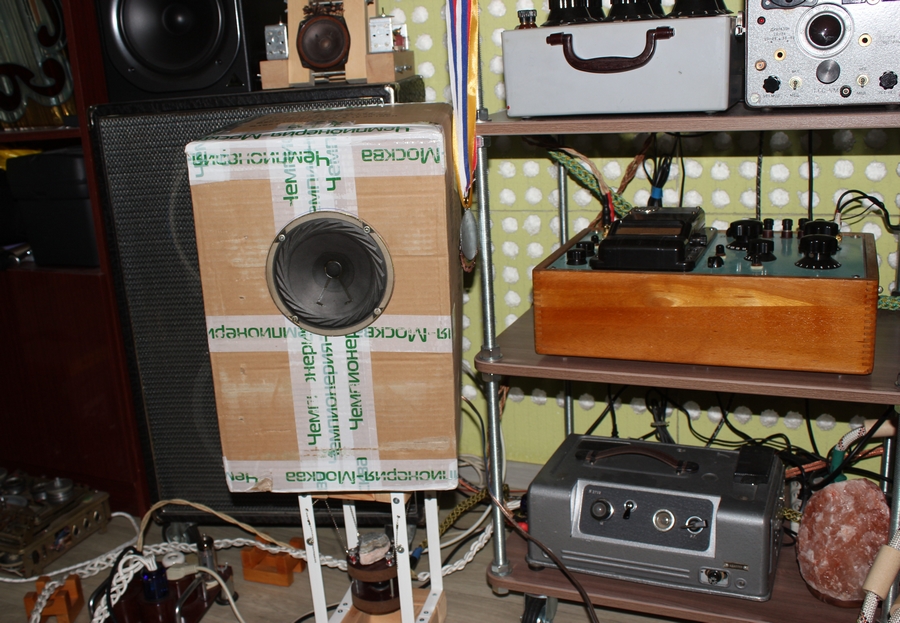

Соорудил "оформление" на скорую руку, применив обычную картонную коробку. :D
Вокал чувственно подается - аж в сон клонит...
Даже мысли нехорошие появляться стали - а не замутить ли на этой базе чего-нибудь эдакого? Для негромкого вечерне-ночного прослушивания... :?

Вложение:

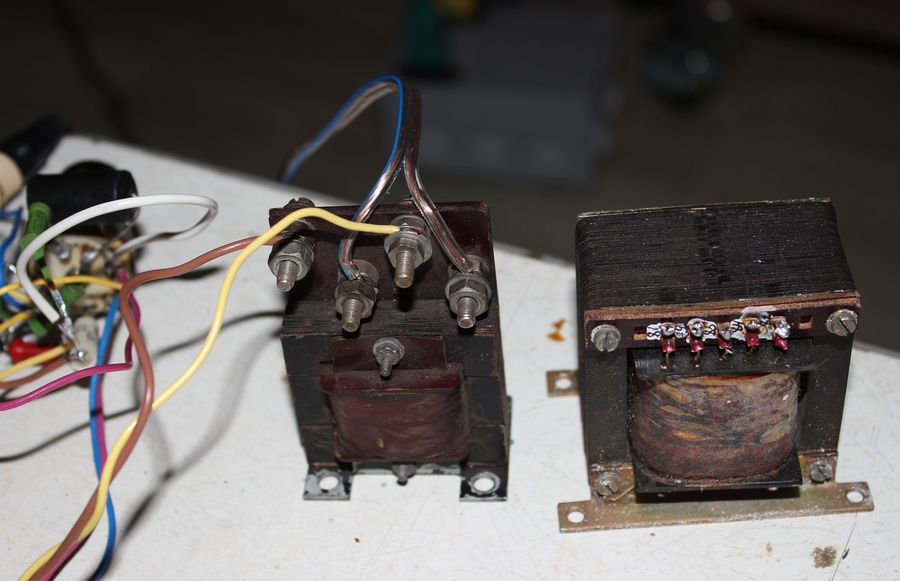

Балуюсь с выходными трансформаторами. Пока эти двое - в фаворе. Правый - пока самый сбалансированный из всех. Левый "шибздрик", хоть и не дает баса почти совсем - певуч, зараза...
Какой-то махровый антиквариат. Даже сам не знаю - откуда он взялся... :?

Вложение:


У вас нет необходимых прав для просмотра вложений в этом сообщении.

-----------------
Пусть другой гениально играет на флейте,
Но еще гениальнее слушали вы...


  Не в сети Моя система (откроется в новой вкладке)

 Заголовок сообщения: Вопрос по схеме
Непрочитанное сообщениеДобавлено: 11 окт 2017, 19:02
Аватара пользователя
Имя: Александр
Откуда: Омск-ЯНАО

На форуме с
Сообщений: 2898
Его благодарили: 238
afanasy писал(а):
Для негромкого вечерне-ночного прослушивания...

есть у меня тоже мыслишки. и есть пара доноров для этого:


У вас нет необходимых прав для просмотра вложений в этом сообщении.


  Не в сети Моя система (откроется в новой вкладке)

 Заголовок сообщения: Вопрос по схеме
Непрочитанное сообщениеДобавлено: 11 окт 2017, 19:03
Модератор
Аватара пользователя
Имя: Дмитрий Анатольевич
Возраст: 46
Откуда: Екатеринбург

На форуме с
Сообщений: 10959
Его благодарили: 1300

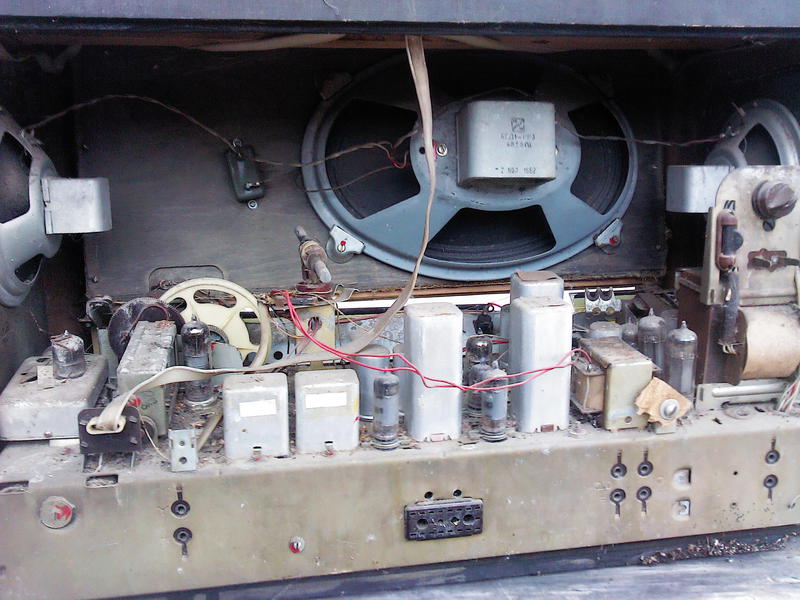

Для ночного можно просто радиолу ламповую к плееру подрубить. И даже ночник не нужен

-----------------
Ад невозможно сделать привлекательным, поэтому дьявол делает привлекательной дорогу туда!
Святитель Василий Великий


  Не в сети Профиль на meshok.net (откроется в новом окне) Моя система (откроется в новой вкладке)

 Заголовок сообщения: Вопрос по схеме
Непрочитанное сообщениеДобавлено: 11 окт 2017, 19:04
Модератор
Аватара пользователя
Автор темы

Имя: Алексей
Возраст: 34
Откуда: г. Саянск, Иркутская область

На форуме с
Сообщений: 1445
Его благодарили: 949
Shabin,

:cool:
Очень вкусные динамики должны быть!

-----------------
Пусть другой гениально играет на флейте,
Но еще гениальнее слушали вы...


  Не в сети Моя система (откроется в новой вкладке)

 Заголовок сообщения: Вопрос по схеме
Непрочитанное сообщениеДобавлено: 11 окт 2017, 19:25
Аватара пользователя
Имя: Александр
Откуда: Омск-ЯНАО

На форуме с
Сообщений: 2898
Его благодарили: 238
afanasy писал(а):
Очень вкусные динамики должны быть!

очень.

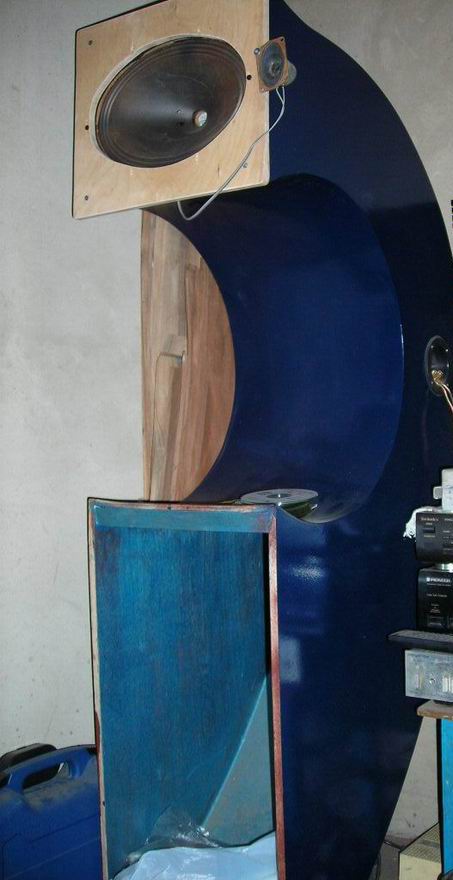

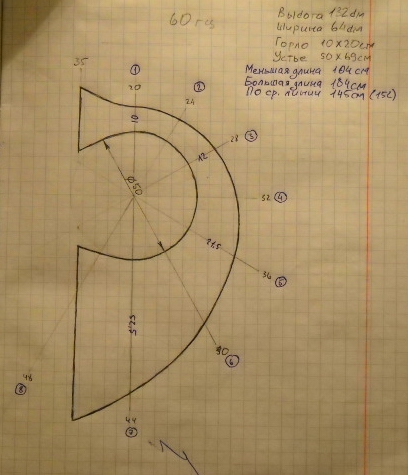

я лет 10 назад слушал вот такие рупора, сделанные на основе статей Шорова из Радио:


У вас нет необходимых прав для просмотра вложений в этом сообщении.


  Не в сети Моя система (откроется в новой вкладке)

 Заголовок сообщения: Вопрос по схеме
Непрочитанное сообщениеДобавлено: 11 окт 2017, 20:47
Модератор
Аватара пользователя
Имя: Евгений
Возраст: 41
Откуда: Омск

На форуме с
Сообщений: 9013
Его благодарили: 1111
Shabin писал(а):
afanasy писал(а):
Очень вкусные динамики должны быть!

очень.
я лет 10 назад слушал вот такие рупора, сделанные на основе статей Шорова из Радио:

Жена в курсе про такие кракозяблы в квартире? :D


  В сети Моя система (откроется в новой вкладке)

Непрочитанное сообщениеДобавлено: 11 окт 2017, 20:58
Модератор
Аватара пользователя
Автор темы

Имя: Алексей
Возраст: 34
Откуда: г. Саянск, Иркутская область

На форуме с
Сообщений: 1445
Его благодарили: 949
Еще вопросик возник...
Валяется у меня несколько штук К50-3. 68-го года выпуска.

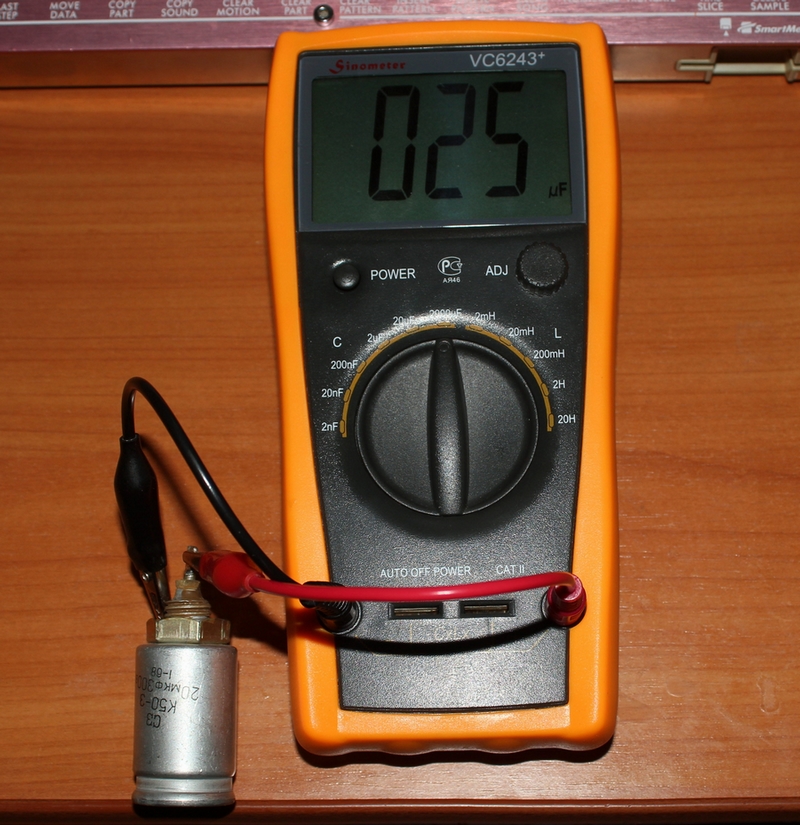

Прибор показывает "утечку" емкости вверх с 20мкФ до 25-30 мкФ.
Как думаете, годны к применению?
Есть желание Атслушать усил, собранный по "старинным заветам" - чтобы емкости в питании были максимально низкого значения. А не так, как сейчас - 230 мкф после диодного моста, и еще 47 мкф - после дросселя....


У вас нет необходимых прав для просмотра вложений в этом сообщении.

-----------------
Пусть другой гениально играет на флейте,
Но еще гениальнее слушали вы...


  Не в сети Моя система (откроется в новой вкладке)

Непрочитанное сообщениеДобавлено: 11 окт 2017, 21:00
Аватара пользователя
Имя: Александр
Откуда: Омск-ЯНАО

На форуме с
Сообщений: 2898
Его благодарили: 238
atthegate1976 писал(а):
Жена в курсе про такие кракозяблы в квартире?

Вот чего ты сразу начинаешь!? Все же хорошо было....


  Не в сети Моя система (откроется в новой вкладке)

Непрочитанное сообщениеДобавлено: 11 окт 2017, 21:02
Аватара пользователя
Имя: Александр
Откуда: Омск-ЯНАО

На форуме с
Сообщений: 2898
Его благодарили: 238
afanasy писал(а):
Еще вопросик возник...
Валяется у меня несколько штук К50-3. 68-го года выпуска.
Прибор показывает "утечку" емкости вверх с 20мкФ до 25-30 мкФ.
Как думаете, годны к применению?
Есть желание Атслушать усил, собранный по "старинным заветам" - чтобы емкости в питании были максимально низкого значения. А не так, как сейчас - 230 мкф после диодного моста, и еще 47 мкф - после дросселя....

Нормально это. Хуже если меньше. По тренировать только сначала. Дрянные к50-3 были польского производства.


  Не в сети Моя система (откроется в новой вкладке)

Непрочитанное сообщениеДобавлено: 11 окт 2017, 21:09
Модератор
Аватара пользователя
Автор темы

Имя: Алексей
Возраст: 34
Откуда: г. Саянск, Иркутская область

На форуме с
Сообщений: 1445
Его благодарили: 949
Цитата:
Дрянные к50-3 были польского производства.


Даже такие были? :shock:
Помню, из телеков выдирал вроде венгерские, сдвоенные банки с пластиковой шайбой. Поголовно убежавшие были...

-----------------
Пусть другой гениально играет на флейте,
Но еще гениальнее слушали вы...


  Не в сети Моя система (откроется в новой вкладке)

Непрочитанное сообщениеДобавлено: 11 окт 2017, 21:11
Аватара пользователя
Имя: Александр
Откуда: Омск-ЯНАО

На форуме с
Сообщений: 2898
Его благодарили: 238
Венгры то ещё счастье. Поляки один в один как наши. Встречал в рекорд в-312. По надёжности как венгры


  Не в сети Моя система (откроется в новой вкладке)

Непрочитанное сообщениеДобавлено: 11 окт 2017, 22:09
Имя: Марат

На форуме с
Сообщений: 801
Его благодарили: 150

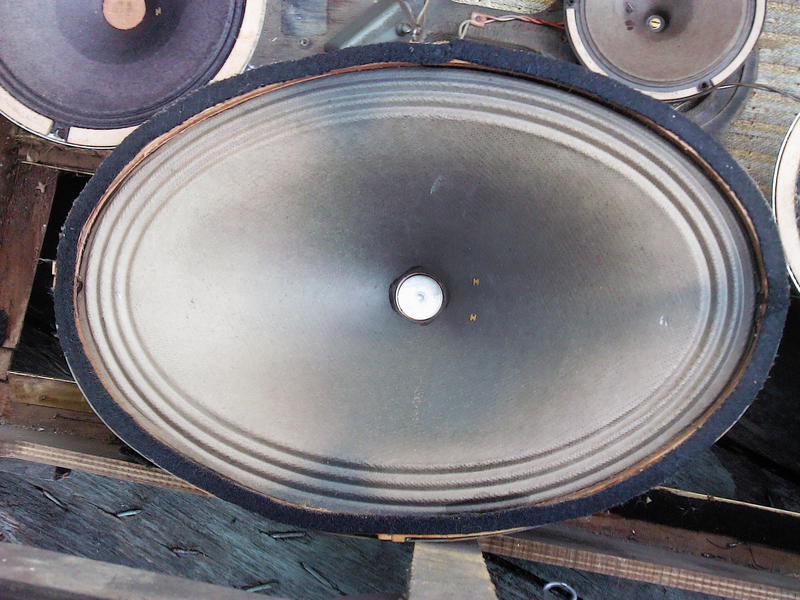

Shabin, и как Вам эти рупора? У меня в гараже так и валяются тоже десяток лет, только ростом 1200мм и весом под полтиник. Испытывал с динами Перлесовскими, от известных колонок,75ГДН и 4А-28, бас с первыми очень понравился, но жена потребовала...


  Не в сети

Непрочитанное сообщениеДобавлено: 11 окт 2017, 22:15
Администратор
Аватара пользователя
Имя: Дмитрий
Возраст: 37
Откуда: Иркутск

На форуме с
Сообщений: 852
Его благодарили: 183

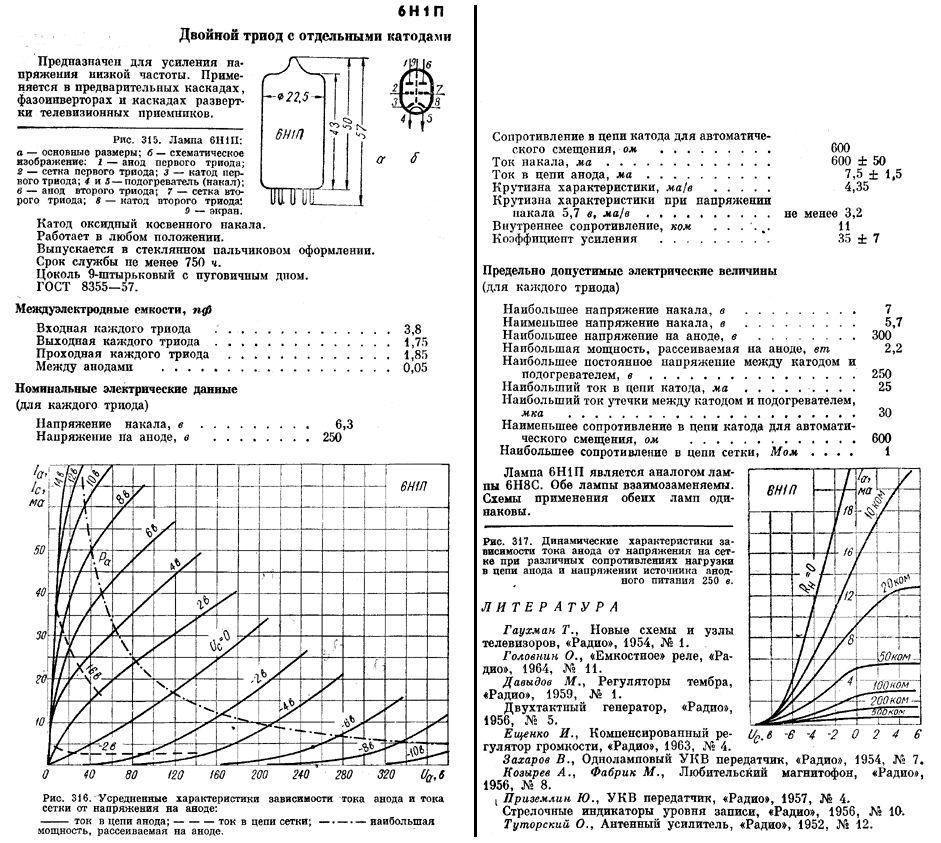

5 мОм в цепи сетки номинал мягко говоря завышенный и в 5 раз выходит за предельно допустимые для 6н1п уж точно.. см. спецификацию "Наибольшее сопротивление в цепи сетки 1мОм"
Меньше - хоть до нуля, больше нет. Конечно, вых. сопр. источника будет его шунтировать (если убрать с1), но если источник на ходу отключиш лампа будет видеть по входу 5 мОм, что для неё очень плохо :shock:
Да и зачем? По высокоомной вх цепи ловить наводки?
Любой современный источник легко потянет 47к, а то и меньше.. и для звука будет только лучше.


У вас нет необходимых прав для просмотра вложений в этом сообщении.

-----------------
Одна единственная песня в течение трёх минут может полностью изменить химию чувств. Ничто в мире не способно на это. (с) Dave Gahan


  Не в сети

Непрочитанное сообщениеДобавлено: 11 окт 2017, 22:28
Конструктор
Аватара пользователя
Имя: Александр
Возраст: 44
Откуда: Чебоксары

На форуме с
Сообщений: 556
Его благодарили: 255
Так организовано смещение за счет сеточного тока. Обратите внимание, что катод входного каскада "сидит на земле". При номинале входного резистора 47кОм смещение будет равно нулю, каскад работать не будет.
Так часто делали "в старину", вспомним, например, усилитель Mullard 33. (Резистор R4 не создаёт смещения, а нужен лишь для организации обратной связи)

-----------------
С уважением, Александр.


  В сети

Непрочитанное сообщениеДобавлено: 11 окт 2017, 22:33
Администратор
Аватара пользователя
Имя: Дмитрий
Возраст: 37
Откуда: Иркутск

На форуме с
Сообщений: 852
Его благодарили: 183
Да, пардон не обратил внимание что катод на земле.
Поставить 5мОм можно без вопросов.. в любом случае мегаомные вх цепи при современных источниках сигнала только доп. проблемы.

-----------------
Одна единственная песня в течение трёх минут может полностью изменить химию чувств. Ничто в мире не способно на это. (с) Dave Gahan


  Не в сети

Непрочитанное сообщениеДобавлено: 12 окт 2017, 06:27
Аватара пользователя
Имя: Александр
Откуда: Омск-ЯНАО

На форуме с
Сообщений: 2898
Его благодарили: 238
afanasy писал(а):
чтобы емкости в питании были максимально низкого значения.

Тогда нафиг электролиты. Горсть мбго 10мкф и вперёд - только потом желания вернуться к электрогитар уже не будет 8-)


  Не в сети Моя система (откроется в новой вкладке)

Непрочитанное сообщениеДобавлено: 12 окт 2017, 06:29
Модератор
Аватара пользователя
Автор темы

Имя: Алексей
Возраст: 34
Откуда: г. Саянск, Иркутская область

На форуме с
Сообщений: 1445
Его благодарили: 949
Цитата:
Горсть мбго 10мкф и вперёд


И то верно...
Тем более, их есть у меня...

-----------------
Пусть другой гениально играет на флейте,
Но еще гениальнее слушали вы...


  Не в сети Моя система (откроется в новой вкладке)

Непрочитанное сообщениеДобавлено: 12 окт 2017, 07:12
Аватара пользователя
Имя: Александр
Откуда: Омск-ЯНАО

На форуме с
Сообщений: 2898
Его благодарили: 238
Lamar писал(а):
Shabin, и как Вам эти рупора?

если мы говорим о Шоровских из журнала радио на 6гд-1 ( https://www.qrz.ru/schemes/contribute/r ... ic/17.html) то очень положительно. единственное Шоров 60Гц рупор делал "на глаз", я слушал же пересчитанный как положено. но в принципе думаю разница не велика будет.
вообще 6гд-1 уникальна. головок с таким разрешением, отдачей и откликом у нас никогда небыло ни до ни после нее. позиционируется она как НЧ голова, но по факту очень хорошо работает в полном диапазоне, без подрезки сверху.

Lamar писал(а):
75ГДН и 4А-28,


первые мягко говоря не для рупоров. вторые киношные кричалки которые дома нафиг не нужны


  Не в сети Моя система (откроется в новой вкладке)

Непрочитанное сообщениеДобавлено: 12 окт 2017, 07:25
Имя: Марат

На форуме с
Сообщений: 801
Его благодарили: 150
Да, именно эти я и собрал, с 75гдн звук был не очень, хорошо звучал с динамиками из Пирлес 1120.
Не пробовал с 4ГД35 и лампой, спасибо ТС зимой можно будет пробовать, есть ламповички из Урала 110 и Солисты.
6ГД 1, к сожалению даже не видел.


  Не в сети

Непрочитанное сообщениеДобавлено: 12 окт 2017, 07:35
Аватара пользователя
Имя: Александр
Откуда: Омск-ЯНАО

На форуме с
Сообщений: 2898
Его благодарили: 238
Lamar писал(а):
4ГД35 и лампой,

вариант. мне понравился вариант с 10гд36к


  Не в сети Моя система (откроется в новой вкладке)

 [ Сообщений: 112 ]  На страницу 1, 2, 3, 4  След.

Часовой пояс: UTC + 3 часа


Кто сейчас на форуме

Сейчас этот форум просматривают: CommonCrawl и гости: 0


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:

Создано на основе phpBB® Forum Software © phpBB Group
© 2013-2017 Sound Space - форум о музыке и аудиотехнике
Разработка логотипа - artcore.top

    hosted by .masterhost
