 Заголовок сообщения: Усилитель для души.
Непрочитанное сообщениеДобавлено: 09 фев 2018, 16:14
Аватара пользователя
Автор темы

Имя: Александр
Возраст: 61
Откуда: Москва

На форуме с
Сообщений: 1119
Его благодарили: 479

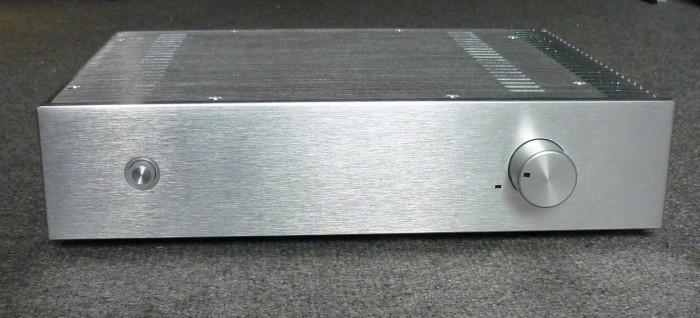

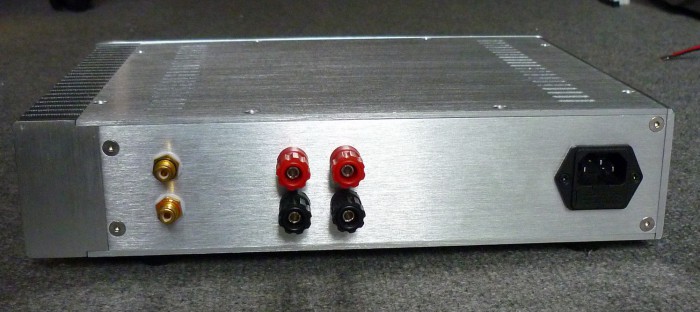

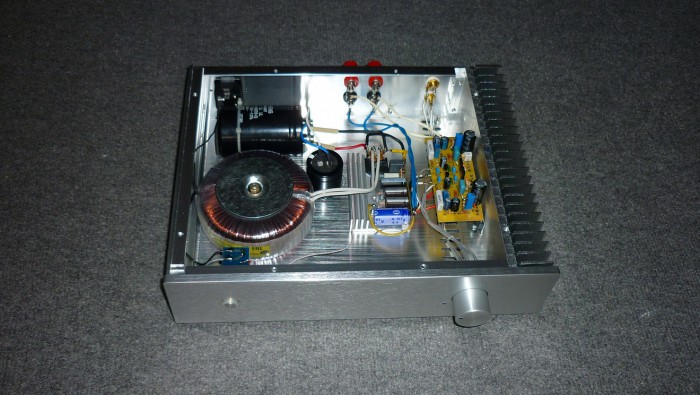

Вот, вчерась начал, а сегодня закончил. Хорошо поёт, и греется умеренно. Именно то, что и надо.


Вложения:
P1070394.JPG [ 459.61 КБ | Просмотров: 1464 ]
P1070396.JPG [ 398.5 КБ | Просмотров: 1464 ]
P1070395.JPG [ 428.2 КБ | Просмотров: 1464 ]

-----------------
Лучшее - враг хорошего!
  Не в сети Профиль

 Заголовок сообщения: Усилитель для души.
Непрочитанное сообщениеДобавлено: 09 фев 2018, 16:21
Модератор
Аватара пользователя
Имя: Владимир.
Возраст: 62
Откуда: СПб. Колпино.

На форуме с
Сообщений: 11185
Его благодарили: 5092
Зигфрид писал(а):
Хорошо поёт, и греется умеренно

Кто в домике живет? :)

-----------------
Лужу-паяю, ЭВМ починяю.


  Не в сети Профиль Моя система (откроется в новой вкладке)

 Заголовок сообщения: Усилитель для души.
Непрочитанное сообщениеДобавлено: 09 фев 2018, 16:30
Аватара пользователя
Автор темы

Имя: Александр
Возраст: 61
Откуда: Москва

На форуме с
Сообщений: 1119
Его благодарили: 479
Чистый - честный А класс и живёт. Вот усилитель Худа сотворил на Тошибе. Хорошие транзисторы, очень музыкальные..... Собрал, настроил ток покоя и симметрию сигнала на выходе, и собственно всё. Люблю его делать! Прям с удовольствием . Ну вот нравится он мне ( да и не только мне ).

-----------------
Лучшее - враг хорошего!


  Не в сети Профиль

 Заголовок сообщения: Усилитель для души.
Непрочитанное сообщениеДобавлено: 09 фев 2018, 16:33
Модератор
Аватара пользователя
Имя: Владимир.
Возраст: 62
Откуда: СПб. Колпино.

На форуме с
Сообщений: 11185
Его благодарили: 5092
Зигфрид,
А китайские наборы Худа имеют право на жизнь?

-----------------
Лужу-паяю, ЭВМ починяю.


  Не в сети Профиль Моя система (откроется в новой вкладке)

 Заголовок сообщения: Усилитель для души.
Непрочитанное сообщениеДобавлено: 09 фев 2018, 16:36
Администратор
Аватара пользователя
Имя: Denis
Откуда: Vladivostok

На форуме с
Сообщений: 2830
Его благодарили: 646
А как-то подробнее можете описать эту поделку/разработку? Интересно.


  Не в сети Профиль Профиль на meshok.net (откроется в новом окне)

 Заголовок сообщения: Усилитель для души.
Непрочитанное сообщениеДобавлено: 09 фев 2018, 16:37
Аватара пользователя

Возраст: 60
Откуда: г.Омск

На форуме с
Сообщений: 1011
Его благодарили: 70
радиатора достаточно?
или весь корпус радиатор?


  Не в сети Профиль

 Заголовок сообщения: Усилитель для души.
Непрочитанное сообщениеДобавлено: 09 фев 2018, 16:47
Аватара пользователя
Имя: Вячеслав
Возраст: 46
Откуда: Пермь - Екатеринбург - Я, посередине

На форуме с
Сообщений: 1188
Его благодарили: 472
2uri писал(а):
или весь корпус радиатор?

Корпус не монолит/разборный, но люминия не пожалели, наверно кило 3 ?
на 4 Тошибы должно справится.

-----------------
Всё сбудется... Стоит только не хворать!


  Не в сети Профиль

 Заголовок сообщения: Усилитель для души.
Непрочитанное сообщениеДобавлено: 09 фев 2018, 17:07
Аватара пользователя
Имя: Юрий
Возраст: 57
Откуда: г. Сакраменто

На форуме с
Сообщений: 4846
Его благодарили: 468
Какова моща??
А так симпатишшный.. :cool:

-----------------
Непременно все будет ох...но!!!


  Не в сети Профиль

 Заголовок сообщения: Усилитель для души.
Непрочитанное сообщениеДобавлено: 09 фев 2018, 17:11

Горыныч писал(а):
Зигфрид,
А китайские наборы Худа имеют право на жизнь?

Вполне себе имеют.
Бородатый доктор подтвердит




 Заголовок сообщения: Усилитель для души.
Непрочитанное сообщениеДобавлено: 09 фев 2018, 17:31
Аватара пользователя
Автор темы

Имя: Александр
Возраст: 61
Откуда: Москва

На форуме с
Сообщений: 1119
Его благодарили: 479
Горыныч писал(а):
А китайские наборы Худа имеют право на жизнь?

Наборы у них красивые. Есть даже уже готовые конструкции. Но там всё очень не просто! Это же Китай. Очень они щедры на всевозможные сказки . Приносили мне мне пару наборов : один был JLH, а другой Quad - 405. JLH не имел ничего общего с JLH, а Quad - 405 просто нихт функционирен! Так что , оно конечно хочется верить в лучшее, но бесплатный сыр только в холодильнике соседа!
2uri писал(а):
радиатора достаточно?
или весь корпус радиатор?


Весь корпус через час работы горячий. Ток покоя 1.2 А , при использовании нагрузки 8 ом.
fotoslav писал(а):
на 4 Тошибы должно справится.

Да, всё в порядке. Обдув я не ставлю. Усилок работает в чистом А классе, и просто обязан греться!
Markvox писал(а):
А как-то подробнее можете описать эту поделку/разработку? Интересно.

А что конкретно интересует? Спрашивайте, охотно всё расскажу.

-----------------
Лучшее - враг хорошего!


  Не в сети Профиль

 Заголовок сообщения: Усилитель для души.
Непрочитанное сообщениеДобавлено: 09 фев 2018, 17:32
Аватара пользователя
Автор темы

Имя: Александр
Возраст: 61
Откуда: Москва

На форуме с
Сообщений: 1119
Его благодарили: 479
ЮрийМ63 писал(а):
Какова моща??

2 х 10 ватт на 8 ом.

-----------------
Лучшее - враг хорошего!


  Не в сети Профиль

 Заголовок сообщения: Усилитель для души.
Непрочитанное сообщениеДобавлено: 09 фев 2018, 17:55

На вторична у транса ток и напруга какие?




 Заголовок сообщения: Усилитель для души.
Непрочитанное сообщениеДобавлено: 09 фев 2018, 18:05
Аватара пользователя
Автор темы

Имя: Александр
Возраст: 61
Откуда: Москва

На форуме с
Сообщений: 1119
Его благодарили: 479
Корпус не очень большой, и всего один радиатор. Ну, так получилось. По этому транс не очень мощный ТТП - 150. Туда бы хорошо ТТП - 250 поставить, но он не влезет по высоте. Ток у вторички приличный - 8 А.

-----------------
Лучшее - враг хорошего!


  Не в сети Профиль

 Заголовок сообщения: Усилитель для души.
Непрочитанное сообщениеДобавлено: 09 фев 2018, 18:44
Аватара пользователя

Возраст: 60
Откуда: г.Омск

На форуме с
Сообщений: 1011
Его благодарили: 70
Зигфрид писал(а):
По этому транс не очень мощный ТТП - 150.

а два?
такой вариант не рассматриваете?
в корпус вроде должен уместиться


  Не в сети Профиль

 Заголовок сообщения: Усилитель для души.
Непрочитанное сообщениеДобавлено: 09 фев 2018, 20:19
Аватара пользователя

Возраст: 60
Откуда: г.Омск

На форуме с
Сообщений: 1011
Его благодарили: 70
Зигфрид писал(а):
Спрашивайте, охотно всё расскажу.

я Вам в личку напмсал


  Не в сети Профиль

 Заголовок сообщения: Усилитель для души.
Непрочитанное сообщениеДобавлено: 09 фев 2018, 20:59
Аватара пользователя
Автор темы

Имя: Александр
Возраст: 61
Откуда: Москва

На форуме с
Сообщений: 1119
Его благодарили: 479
2uri писал(а):
а два?
такой вариант не рассматриваете?
в корпус вроде должен уместиться

Этот корпус маленький! Он покупался под другой проект, но не сложилось, и корпус валялся без дела. В него, конечно же, можно было засунуть и два транса, но зачем? Тут большая мощность не рассматривается, да она и не к чему.

-----------------
Лучшее - враг хорошего!


  Не в сети Профиль

 Заголовок сообщения: Усилитель для души.
Непрочитанное сообщениеДобавлено: 10 фев 2018, 16:24
Аватара пользователя
Имя: Алексей
Возраст: 48
Откуда: Самара

На форуме с
Сообщений: 3702
Его благодарили: 514
Зигфрид писал(а):
А что конкретно интересует? Спрашивайте, охотно всё расскажу.

Схема классическая ?
Зигфрид писал(а):
сотворил на Тошибе. Хорошие транзисторы

Какие Тошибы? :) Лежат остатки 5200 и 1943 после повторителя...Но там они не сдюжили..
Питание стаб или эл. дроссель ?

У меня не срослось с повторителем на 1058(еще пробовал всякие IRF-фы) .

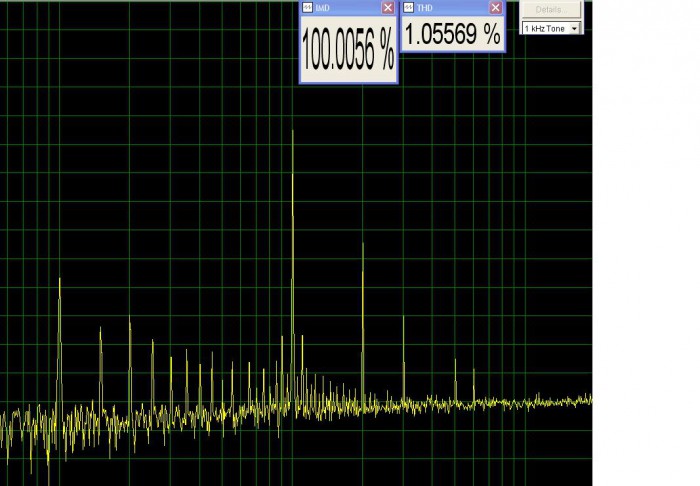

При токе покоя 0,5 А, 1 А гармоники не понравились.
При 1,5 А с гармониками получилось лучше, но фон полез при банках в 30000 мкф. И...забросил.

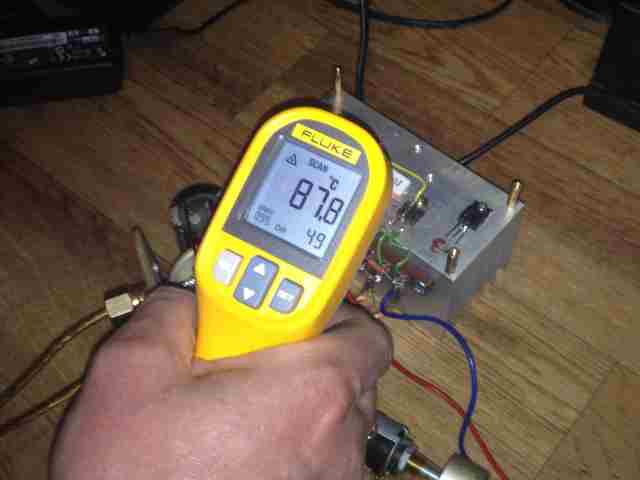

Но грелся хорошо. :D


Вложения:
а класс111.jpg
а класс111.jpg [ 39.33 КБ | Просмотров: 1257 ]
а5 ток 1,5 ампера.JPG
а5 ток 1,5 ампера.JPG [ 106.24 КБ | Просмотров: 1257 ]

-----------------
" Лучше один раз увидеть....а заодно и послушать"
  Не в сети Профиль Моя система (откроется в новой вкладке)

 Заголовок сообщения: Усилитель для души.
Непрочитанное сообщениеДобавлено: 12 фев 2018, 11:13
Аватара пользователя
Автор темы

Имя: Александр
Возраст: 61
Откуда: Москва

На форуме с
Сообщений: 1119
Его благодарили: 479
алек-сей писал(а):
Какие Тошибы? Лежат остатки 5200 и 1943

Делал и на тех, и на других. Ток покоя 1.2 А. Обязательно нужно подбирать в пары!
алек-сей писал(а):
Питание стаб или эл. дроссель ?

Электронный дроссель на кт 805 . Ставлю 2 штуки. Можно собрать и на Дарлингтонах.
алек-сей писал(а):
Схема классическая ?

Она самая. Не плохо получается с Дарлингтонами на выходе.
алек-сей писал(а):
Но грелся хорошо.

Что есть, то есть!

-----------------
Лучшее - враг хорошего!


  Не в сети Профиль

 Заголовок сообщения: Усилитель для души.
Непрочитанное сообщениеДобавлено: 13 фев 2018, 13:52
Аватара пользователя
Имя: Влад
Откуда: Воронеж

На форуме с
Сообщений: 31
Его благодарили: 11
Зигфрид, а КИТ усилителя Никитина, от Стрельцова, в этот корпус втиснуть можно? Вы собирали его.


  Не в сети Профиль

 Заголовок сообщения: Усилитель для души.
Непрочитанное сообщениеДобавлено: 13 фев 2018, 16:17
Аватара пользователя
Автор темы

Имя: Александр
Возраст: 61
Откуда: Москва

На форуме с
Сообщений: 1119
Его благодарили: 479
dok писал(а):
а КИТ усилителя Никитина, от Стрельцова, в этот корпус втиснуть можно?

Да можно, конечно. Главное, что бы транс поместился.

-----------------
Лучшее - враг хорошего!


  Не в сети Профиль
