 Заголовок сообщения: Фонокорректор "Одиссей 010".
Непрочитанное сообщениеДобавлено: 07 апр 2018, 18:11
Аватара пользователя
Автор темы

Имя: Дмитрий
Возраст: 47
Откуда: С-Петербург

На форуме с
Сообщений: 773
Его благодарили: 146
Приветствую форум!

Попался мне блок коррекции от усилителя. Решил его оживить, мне актуально, на моем УП встроенного нет, до ресивера тоже далеко тянуться.
В общем в корректоре кондеи сменил, малость сократил путь сигнала, сейчас на повестке стаб.
Питание двухполярное, деталюшки под стаб закуплены и доставлены. В общем изначально вместо одного транса, предпологалось два и они в наличии.
Вопрос к коллегам, как увязать вторички.
Т.е соединить последовательно и взять с середины

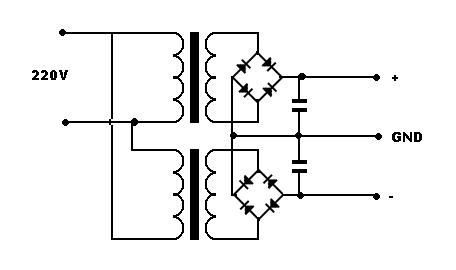

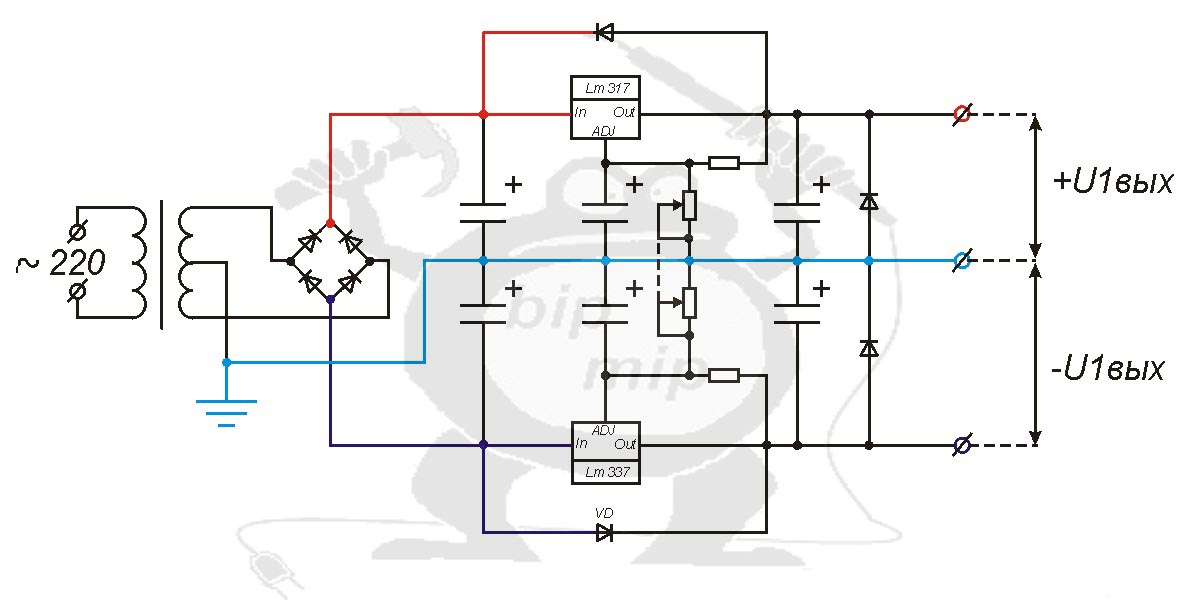

Вложение:
dvuxpolyarnoe-pitanie-i-dvuxpolyarnyj-blok-pitaniya-na-lm317-i-lm337-sxema-svoimi-rukami3.jpg
dvuxpolyarnoe-pitanie-i-dvuxpolyarnyj-blok-pitaniya-na-lm317-i-lm337-sxema-svoimi-rukami3.jpg [ 75.44 КБ | Просмотров: 3554 ]

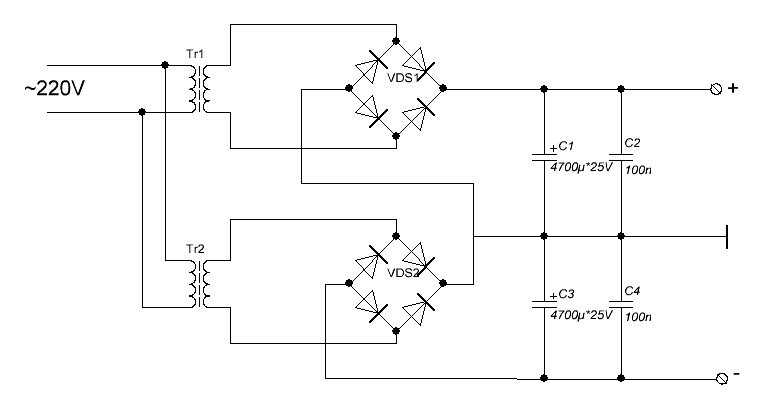

Или соединить после мостов
Вложение:
hr8DWQllw40.jpg [ 25.2 КБ | Просмотров: 3554 ]


Диодов восемь штук имеется, но если изотерики нет, то не хотелось бы :)


  Не в сети Профиль Профиль на discogs.com (откроется в новом окне) Моя система (откроется в новой вкладке)

 Заголовок сообщения: Фоноорректор "Одиссей 010".
Непрочитанное сообщениеДобавлено: 07 апр 2018, 18:50
Аватара пользователя
Автор темы

Имя: Дмитрий
Возраст: 47
Откуда: С-Петербург

На форуме с
Сообщений: 773
Его благодарили: 146

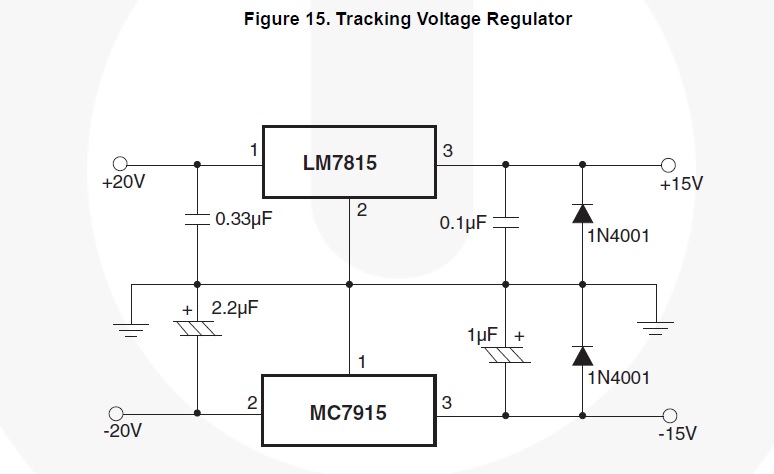

Или еще вариант, ток я не понял почему обмотки первички навстречу.
Вложение:
6be84f91bc75.jpg [ 13.11 КБ | Просмотров: 3541 ]


  Не в сети Профиль Профиль на discogs.com (откроется в новом окне) Моя система (откроется в новой вкладке)

 Заголовок сообщения: Фоноорректор "Одиссей 010".
Непрочитанное сообщениеДобавлено: 07 апр 2018, 19:27

Откуда: Москва , ТиНАО , Троицк

На форуме с
Сообщений: 515
Его благодарили: 78
Трансы как на второй схеме, а остальное как на первой.

-----------------
Лучше иметь 200 пар С-90 по 5 тыщ, чем одни Вилсон Александрия за лимон


Последний раз редактировалось бабай 07 апр 2018, 19:35, всего редактировалось 1 раз.

  Не в сети Профиль

 Заголовок сообщения: Фоноорректор "Одиссей 010".
Непрочитанное сообщениеДобавлено: 07 апр 2018, 19:31
Аватара пользователя
Автор темы

Имя: Дмитрий
Возраст: 47
Откуда: С-Петербург

На форуме с
Сообщений: 773
Его благодарили: 146
Не оч. понял. Может я неправильно выразился.
Есть два обычных транса на 24в.
Нужна двуполярка +-24 вольт.


  Не в сети Профиль Профиль на discogs.com (откроется в новом окне) Моя система (откроется в новой вкладке)

 Заголовок сообщения: Фоноорректор "Одиссей 010".
Непрочитанное сообщениеДобавлено: 07 апр 2018, 19:37
Аватара пользователя
Автор темы

Имя: Дмитрий
Возраст: 47
Откуда: С-Петербург

На форуме с
Сообщений: 773
Его благодарили: 146
Понял! :)


  Не в сети Профиль Профиль на discogs.com (откроется в новом окне) Моя система (откроется в новой вкладке)

 Заголовок сообщения: Фоноорректор "Одиссей 010".
Непрочитанное сообщениеДобавлено: 07 апр 2018, 19:39

Откуда: Москва , ТиНАО , Троицк

На форуме с
Сообщений: 515
Его благодарили: 78
первички у обоих параллельно , вторички последовательно . среднюю точку обмоток на землю. мост один , мудрить с парой никакого смысла

-----------------
Лучше иметь 200 пар С-90 по 5 тыщ, чем одни Вилсон Александрия за лимон


  Не в сети Профиль

 Заголовок сообщения: Фоноорректор "Одиссей 010".
Непрочитанное сообщениеДобавлено: 08 апр 2018, 15:23
Аватара пользователя


На форуме с
Сообщений: 481
Его благодарили: 73
metal-daze писал(а):
малость сократил путь сигнала,

Ну , может , на схеме покажите , как сократили . Интересно же.

-----------------
С закрытыми глазами слух у людей моментально отшибает.


  Не в сети Профиль

 Заголовок сообщения: Фоноорректор "Одиссей 010".
Непрочитанное сообщениеДобавлено: 08 апр 2018, 16:19
Аватара пользователя
Автор темы

Имя: Дмитрий
Возраст: 47
Откуда: С-Петербург

На форуме с
Сообщений: 773
Его благодарили: 146
Roxi,
Это ради вашего любопытства коробку экрана вскрывать и платы с "материнки" расчехлять...
Судя по соседней теме, вам посмотреть снаружи достаточно будет ;) . Да и зная это устройство, там и так все понятно. Сигнальные штыри с материнки выпаяны, оставлены земля и питание. Дороги идущие внаружу подрезаны.
Вдох-выдох сразу на платы к кондеям микрофонником, так удобнее, на кабеле "лоу капасит", а значит подходит. Дырка от дина нормальная осталась, даже сальник так сразу не подобрать. Не хочу чтоб сигнальные снаружи торчали, там за чехлом сразу стаб будет, места оч. мало, практически впихнуть невпихуемое.

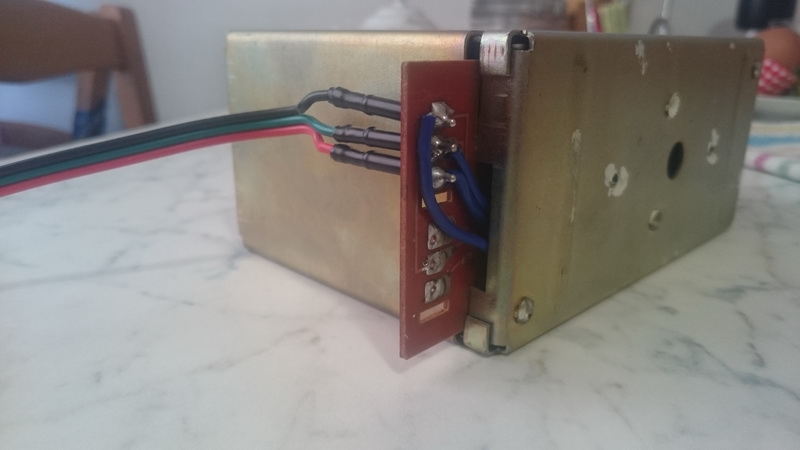

Вложение:
DSC_0203_новый размер.JPG
DSC_0203_новый размер.JPG [ 84.12 КБ | Просмотров: 3432 ]

Вложение:
DSC_0204_новый размер.JPG
DSC_0204_новый размер.JPG [ 87.3 КБ | Просмотров: 3432 ]


  Не в сети Профиль Профиль на discogs.com (откроется в новом окне) Моя система (откроется в новой вкладке)

 Заголовок сообщения: Фоноорректор "Одиссей 010".
Непрочитанное сообщениеДобавлено: 08 апр 2018, 16:28
Аватара пользователя


На форуме с
Сообщений: 481
Его благодарили: 73
Так вот оно какое - сокращение пути сигнала . :hi:

-----------------
С закрытыми глазами слух у людей моментально отшибает.


  Не в сети Профиль

 Заголовок сообщения: Фоноорректор "Одиссей 010".
Непрочитанное сообщениеДобавлено: 08 апр 2018, 16:37
Аватара пользователя


На форуме с
Сообщений: 481
Его благодарили: 73
metal-daze писал(а):
Вдох-выдох сразу на платы к кондеям микрофонником

Не понял.... на картинке 2 кабеля .
один кабель на вход , другой на выход. И каналы , каждый по своей жилке балансного провода. Так ?

-----------------
С закрытыми глазами слух у людей моментально отшибает.


  Не в сети Профиль

 Заголовок сообщения: Фоноорректор "Одиссей 010".
Непрочитанное сообщениеДобавлено: 08 апр 2018, 16:38
Аватара пользователя
Автор темы

Имя: Дмитрий
Возраст: 47
Откуда: С-Петербург

На форуме с
Сообщений: 773
Его благодарили: 146
Да. сами знаете, лучшее враг хорошего. И я к тому же больше электрик, чем электронщик (и если электрик - аудиофил, то кто тогда сантехник?). Видите проводки вон там синенькие в углу? Это жало на 100 Вт... :(


  Не в сети Профиль Профиль на discogs.com (откроется в новом окне) Моя система (откроется в новой вкладке)

 Заголовок сообщения: Фоноорректор "Одиссей 010".
Непрочитанное сообщениеДобавлено: 08 апр 2018, 16:39
Аватара пользователя
Автор темы

Имя: Дмитрий
Возраст: 47
Откуда: С-Петербург

На форуме с
Сообщений: 773
Его благодарили: 146
Roxi писал(а):
И каналы , каждый по своей жилке балансного провода. Так ?

Именно.
Из подручных есть еще китайский RCA, но там чет 0.2 квадрата и медб щото не облуживается. А ехать за РК в лобаз, лучше в ларек за пивом сходить.
Есть еще витуха, но чето я очкую, экран понадежней на балансе мне кажется чем два провода вить.

Да, и пользуясь вашим присутствием, хочу поприставать.
Я же могу с его прорадителя, в смысле с ямаховской схемы содрать переключалку входной емкости как тут говорят "as is"?


Последний раз редактировалось metal-daze 08 апр 2018, 16:45, всего редактировалось 1 раз.

  Не в сети Профиль Профиль на discogs.com (откроется в новом окне) Моя система (откроется в новой вкладке)

 Заголовок сообщения: Фоноорректор "Одиссей 010".
Непрочитанное сообщениеДобавлено: 08 апр 2018, 16:44
Аватара пользователя


На форуме с
Сообщений: 481
Его благодарили: 73
О переходном затухании значит не слышали.
Если проще - уменьшили заранее разделение каналов................................. :(

-----------------
С закрытыми глазами слух у людей моментально отшибает.


  Не в сети Профиль

 Заголовок сообщения: Фоноорректор "Одиссей 010".
Непрочитанное сообщениеДобавлено: 08 апр 2018, 16:47
Аватара пользователя
Автор темы

Имя: Дмитрий
Возраст: 47
Откуда: С-Петербург

На форуме с
Сообщений: 773
Его благодарили: 146
Roxi,
Шо, мощи сигнала будет достаточно чтоб проникнуть в соседний канал через 1.5 мм диэлектрика? Или вы про выходной?

(так-то может и слышал, не вникал скорее, специализация другая, а это хобби, когда успеть объять необъятное? :) )


  Не в сети Профиль Профиль на discogs.com (откроется в новом окне) Моя система (откроется в новой вкладке)

 Заголовок сообщения: Фоноорректор "Одиссей 010".
Непрочитанное сообщениеДобавлено: 08 апр 2018, 17:02
Аватара пользователя


На форуме с
Сообщений: 481
Его благодарили: 73
metal-daze писал(а):
Я же могу с его прорадителя, в смысле с ямаховской схемы содрать переключалку входной емкости

Это уж как хотите.
Только зачем . Хотя , если оптимальную ёмкость под голову не знаете какую .

А там не "мащща сигнала" будет работать , а ёмкость между проводниками.
Особенно на верхах можно заметить. Хотя, опять же, если головка с небольшим разделением - то и это по-барабану.... 8-)

-----------------
С закрытыми глазами слух у людей моментально отшибает.


  Не в сети Профиль

 Заголовок сообщения: Фоноорректор "Одиссей 010".
Непрочитанное сообщениеДобавлено: 08 апр 2018, 20:36
Аватара пользователя
Автор темы

Имя: Дмитрий
Возраст: 47
Откуда: С-Петербург

На форуме с
Сообщений: 773
Его благодарили: 146
///


Последний раз редактировалось metal-daze 08 апр 2018, 20:39, всего редактировалось 2 раз(а).

  Не в сети Профиль Профиль на discogs.com (откроется в новом окне) Моя система (откроется в новой вкладке)

 Заголовок сообщения: Фоноорректор "Одиссей 010".
Непрочитанное сообщениеДобавлено: 08 апр 2018, 20:37
Аватара пользователя
Автор темы

Имя: Дмитрий
Возраст: 47
Откуда: С-Петербург

На форуме с
Сообщений: 773
Его благодарили: 146
Ну да ладно, пока едем дальше, причесывать потом :)

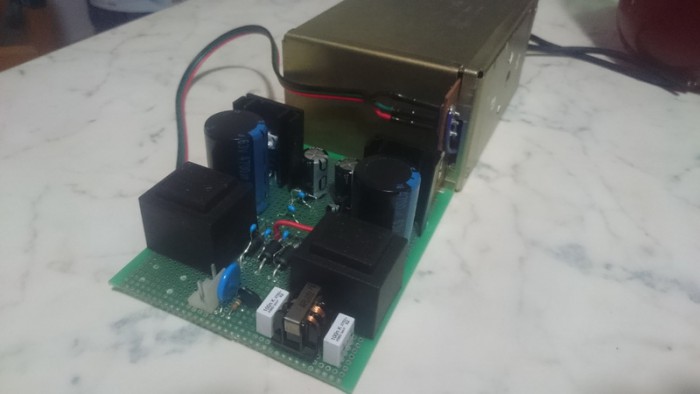

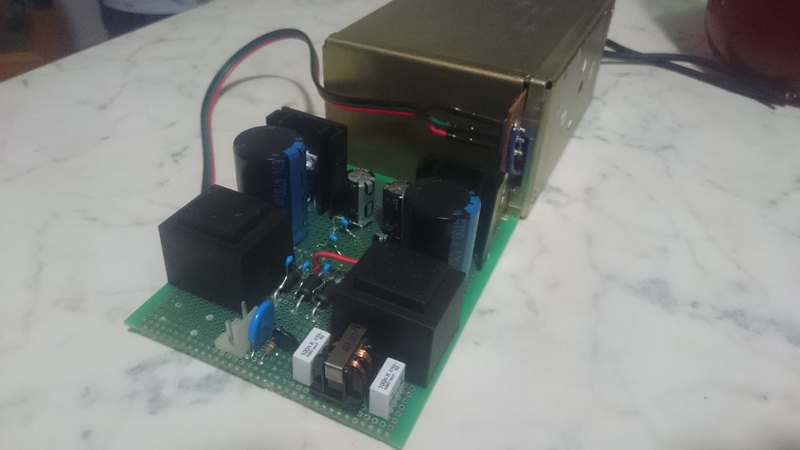

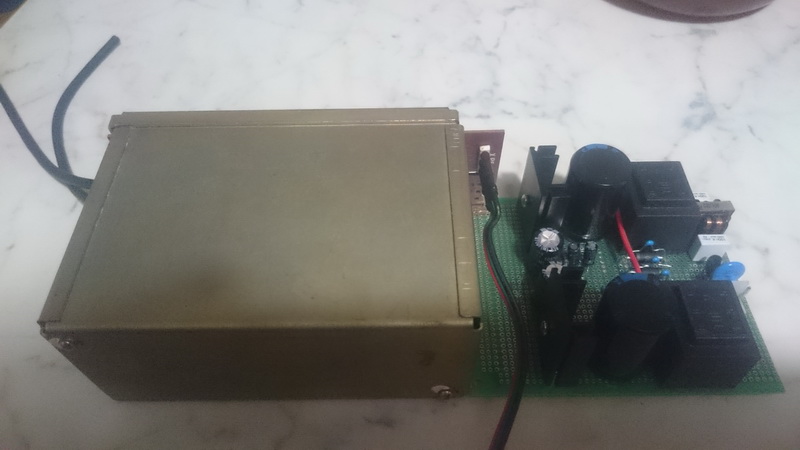

За сегодня родился стаб.
Сразу хочу сказать большое человеческое спасибо Дмитрию Олеговичу за тех. поддержку :hi: Без его совета наверно это еще долго буксовало, а мож и не стартануло бы.
А так-же Олегу Bigman за опыт в данном вопросе.

По стабу без изысков, два ТПГ-2-24, стабилизатор на паре 7824/7924 по дата-шит, сетевой фильтр перед трансами выпиленный из какого-то спутникового реса. Сейчас всю эту поделку наверно пока нужно собрать на картонке, воткнуть выключалку с предохранителем, промерить и подключить, а то может выйдет как с амфитоном. У преда входное 10 кОм, и как бы не пришлось ковыряться в выходе.


Вложения:
DSC_0204_новый размер.JPG
DSC_0204_новый размер.JPG [ 85.77 КБ | Просмотров: 3391 ]
DSC_0203_новый размер.JPG
DSC_0203_новый размер.JPG [ 90.08 КБ | Просмотров: 3391 ]
  Не в сети Профиль Профиль на discogs.com (откроется в новом окне) Моя система (откроется в новой вкладке)

 Заголовок сообщения: Фоноорректор "Одиссей 010".
Непрочитанное сообщениеДобавлено: 08 апр 2018, 20:44
Аватара пользователя


На форуме с
Сообщений: 481
Его благодарили: 73
metal-daze писал(а):
У преда входное 10 кОм, и как бы не пришлось ковыряться в выходе.

Где ковыряться , в корректоре чтоль...... дык там повторитель на выходе. ;)

-----------------
С закрытыми глазами слух у людей моментально отшибает.


  Не в сети Профиль

 Заголовок сообщения: Фоноорректор "Одиссей 010".
Непрочитанное сообщениеДобавлено: 08 апр 2018, 20:54
Аватара пользователя
Автор темы

Имя: Дмитрий
Возраст: 47
Откуда: С-Петербург

На форуме с
Сообщений: 773
Его благодарили: 146

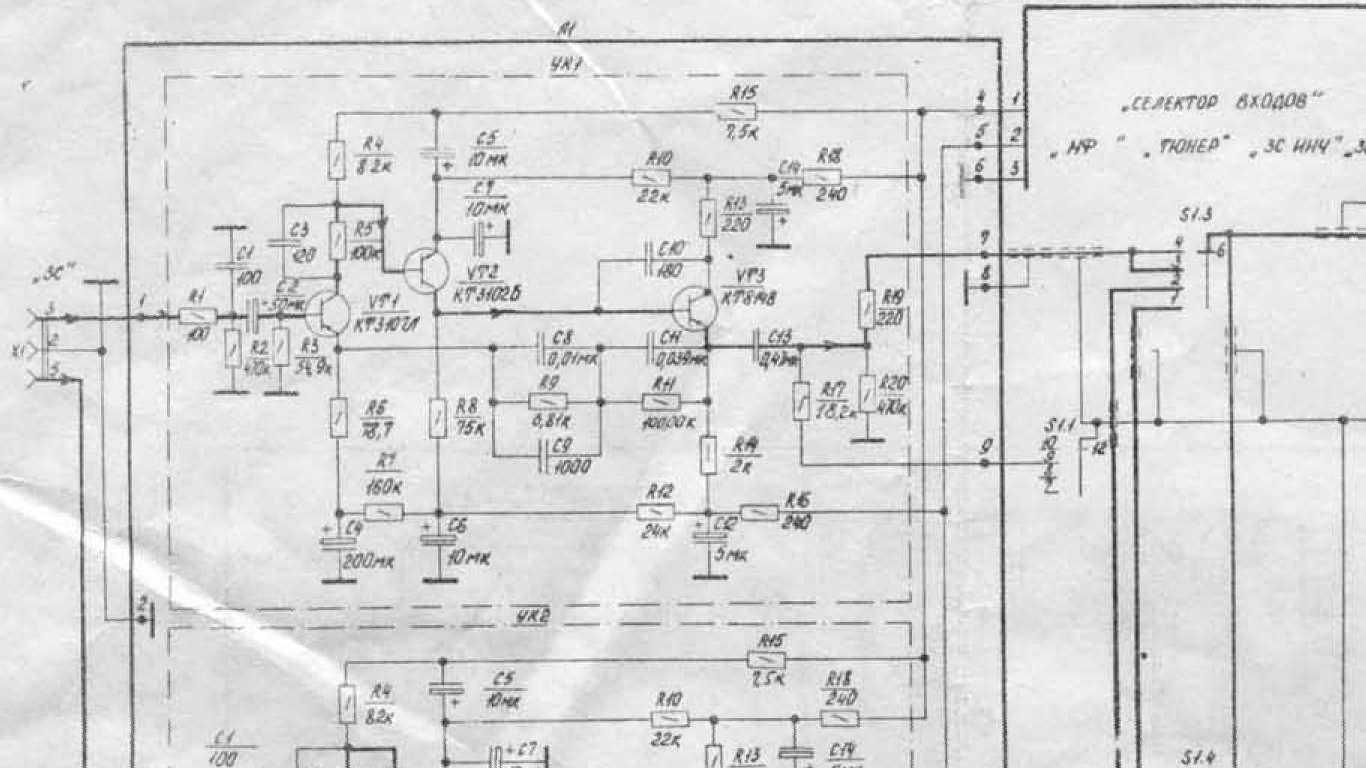

Это безусловно радует. В схемотехнике не силен. Если бы шарил, не стал бы тему открывать, по тихому бы собрал и в разработку, а так сто пудов ченить вылезет :)
Вот тут пришлось менять с13 на 5 мкф и еще резюк, баса небыло совсем изначально, на рт20 помогли, через симулятор прогнали.
Вложение:
Новый точечный рисунок (2).jpg
Новый точечный рисунок (2).jpg [ 226.42 КБ | Просмотров: 3381 ]


  Не в сети Профиль Профиль на discogs.com (откроется в новом окне) Моя система (откроется в новой вкладке)

 Заголовок сообщения: Фоноорректор "Одиссей 010".
Непрочитанное сообщениеДобавлено: 08 апр 2018, 21:09
Аватара пользователя
Автор темы

Имя: Дмитрий
Возраст: 47
Откуда: С-Петербург

На форуме с
Сообщений: 773
Его благодарили: 146
Roxi,
Т.е ему по барабану стандартные 47 или 10?


  Не в сети Профиль Профиль на discogs.com (откроется в новом окне) Моя система (откроется в новой вкладке)

 Заголовок сообщения: Фоноорректор "Одиссей 010".
Непрочитанное сообщениеДобавлено: 09 апр 2018, 21:06
Аватара пользователя
Автор темы

Имя: Дмитрий
Возраст: 47
Откуда: С-Петербург

На форуме с
Сообщений: 773
Его благодарили: 146

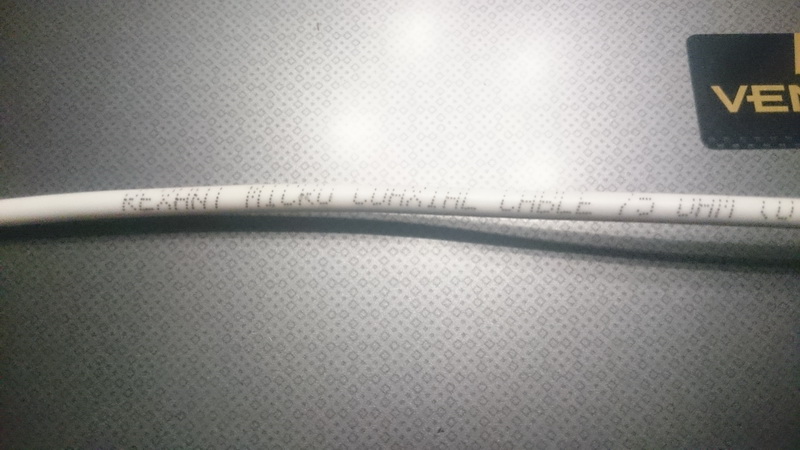

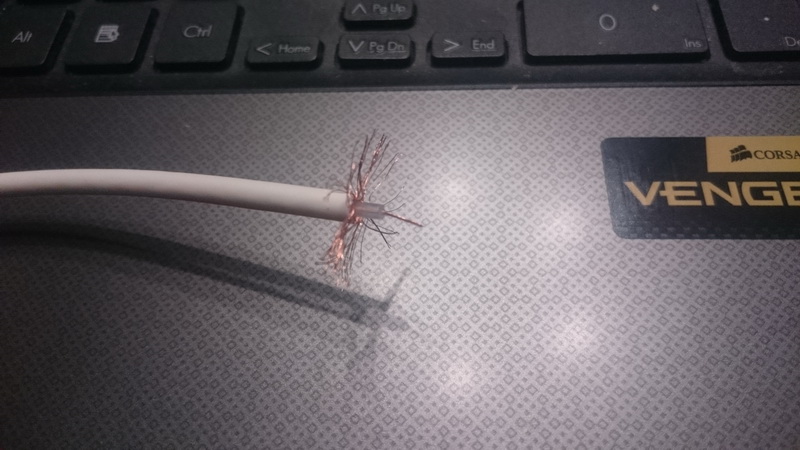

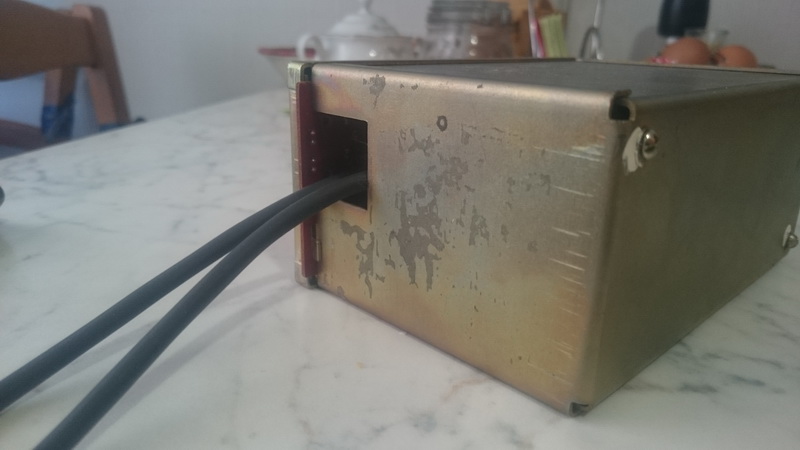

Можно потрындеть за шнурковщину...
Обнаружился вот такой шнурок под метр с лишним, даже не помню где его сдернул. Тонкий кокс, центральный - многожилка 0.2 квадрата.
Какие мнения по емкости по сравнению с микрофонником? В микрофоннике центральная то-же многожилка и потолще - 0.5
Вложение:
DSC_0203_новый размер.JPG
DSC_0203_новый размер.JPG [ 128.52 КБ | Просмотров: 3301 ]

Вложение:
DSC_0204_новый размер.JPG
DSC_0204_новый размер.JPG [ 127.24 КБ | Просмотров: 3301 ]


  Не в сети Профиль Профиль на discogs.com (откроется в новом окне) Моя система (откроется в новой вкладке)

 Заголовок сообщения: Фоноорректор "Одиссей 010".
Непрочитанное сообщениеДобавлено: 09 апр 2018, 21:17
Аватара пользователя
Имя: Алексей
Возраст: 48
Откуда: Самара

На форуме с
Сообщений: 3702
Его благодарили: 514
metal-daze писал(а):
Можно потрындеть за шнурковщину...
Какие мнения по емкости по сравнению с микрофонником?

Я конечно могу померить свои кабелечки(микрофонник и антенный), но не знаю что это вам даст. Хотя где то мерил и выкладывал здесь. Может в теме про шнурковщину... :D

-----------------
" Лучше один раз увидеть....а заодно и послушать"


  Не в сети Профиль Моя система (откроется в новой вкладке)

 Заголовок сообщения: Фоноорректор "Одиссей 010".
Непрочитанное сообщениеДобавлено: 09 апр 2018, 22:11
Аватара пользователя
Автор темы

Имя: Дмитрий
Возраст: 47
Откуда: С-Петербург

На форуме с
Сообщений: 773
Его благодарили: 146
алек-сей,
Дружище, лучше подскажи как это корректно делается тогда. У меня на тестере есть два гнезда под замер емкости. В тупую пихнуть оплетку и центральную, при этом нарезав нужную длинну...? Выбрать по минимальному показателю...?


  Не в сети Профиль Профиль на discogs.com (откроется в новом окне) Моя система (откроется в новой вкладке)

 Заголовок сообщения: Фоноорректор "Одиссей 010".
Непрочитанное сообщениеДобавлено: 09 апр 2018, 22:14
Аватара пользователя
Имя: Алексей
Возраст: 48
Откуда: Самара

На форуме с
Сообщений: 3702
Его благодарили: 514
metal-daze писал(а):
В тупую пихнуть оплетку и центральную, при этом нарезав нужную длинну...? Выбрать по минимальному показателю...?


На счет корректности не скажу, но я сделал бы так же... :)

-----------------
" Лучше один раз увидеть....а заодно и послушать"


  Не в сети Профиль Моя система (откроется в новой вкладке)

 Заголовок сообщения: Фоноорректор "Одиссей 010".
Непрочитанное сообщениеДобавлено: 09 апр 2018, 22:16
Аватара пользователя
Имя: Алексей
Возраст: 48
Откуда: Самара

На форуме с
Сообщений: 3702
Его благодарили: 514
А если найти в сети характеристики кабелей, и не мучится. Обычно указывают емкость кабелей.

-----------------
" Лучше один раз увидеть....а заодно и послушать"


  Не в сети Профиль Моя система (откроется в новой вкладке)

 Заголовок сообщения: Фоноорректор "Одиссей 010".
Непрочитанное сообщениеДобавлено: 09 апр 2018, 22:29
Модератор
Аватара пользователя
Имя: Владимир.
Возраст: 62
Откуда: СПб. Колпино.

На форуме с
Сообщений: 11185
Его благодарили: 5090
metal-daze писал(а):
В микрофоннике центральная то-же многожилка и потолще

В микрофоннике их две.

-----------------
Лужу-паяю, ЭВМ починяю.


  Не в сети Профиль Моя система (откроется в новой вкладке)

 Заголовок сообщения: Фоноорректор "Одиссей 010".
Непрочитанное сообщениеДобавлено: 09 апр 2018, 23:27
Забанен навсегда
Аватара пользователя

Возраст: 109
Откуда: Moskau

На форуме с
Сообщений: 4770
Его благодарили: 945
Мы это кобелино хочем кому и в какое место? Если три дюйма до вых. гнёзд, то там неважно, что ставить. Если надо сделать сигнальный снудог и кобель придётся запихивать, в смысле запаивать в какиенть годные RCA-папы - я бы взял потолще. Старый кокс от коньтуперных сетей весьма годный, например. Из того, что вечно валяется под ногами/ в кладовках. Ну чтобы в лавку не ездить... Последний случай вчера.

-----------------
Глухой.


  Не в сети Профиль

 Заголовок сообщения: Фоноорректор "Одиссей 010".
Непрочитанное сообщениеДобавлено: 10 апр 2018, 22:52
Аватара пользователя
Автор темы

Имя: Дмитрий
Возраст: 47
Откуда: С-Петербург

На форуме с
Сообщений: 773
Его благодарили: 146
Ок! Я за кокс! Но это после.
Картонки для макета дома не нашлось, всю освоили на детские поделки, нашлось оргстекло, и пара огрызков люмита спрятанного за батареей после какого-то ремонта.
Получилась вот такая гильотинка.
За резак берем доску для мяса...
Главное не очковать, шарахать уверенно и сильно, с расстояния в пару сантиметров над листом, а то мало ли....
Рубит вплоть до ширины в 1 сантим, проверено :)
Вложение:
DSC_0204_новый размер.JPG
DSC_0204_новый размер.JPG [ 82.45 КБ | Просмотров: 3223 ]

Вложение:
DSC_0205_новый размер.JPG
DSC_0205_новый размер.JPG [ 55.41 КБ | Просмотров: 3223 ]

Вложение:
DSC_0206_новый размер.JPG
DSC_0206_новый размер.JPG [ 64.68 КБ | Просмотров: 3223 ]


Парни! Есть вопрос.
В будущем возможно понадобится подстветка или индикация.
Можно диоды в стабе на выходе заменить на светодиоды, или с другого места запитаться? Или вешать обычные лампочки на вторичку?
Вложение:
Новый точечный рисунок.jpg
Новый точечный рисунок.jpg [ 44.55 КБ | Просмотров: 3219 ]


  Не в сети Профиль Профиль на discogs.com (откроется в новом окне) Моя система (откроется в новой вкладке)

 Заголовок сообщения: Фоноорректор "Одиссей 010".
Непрочитанное сообщениеДобавлено: 11 апр 2018, 00:53
Забанен навсегда
Аватара пользователя

Возраст: 109
Откуда: Moskau

На форуме с
Сообщений: 4770
Его благодарили: 945
metal-daze писал(а):
Или вешать обычные лампочки на вторичку?
Я в общем так и делаю сплощь и рядом. Только указанное на лампочьке напряжение хорошо бы иметь процентов на тридцать- сорок больше того, которое на неё подаётся. Тоисть на 12-Вольтовую лампочьку хорошо бы подавать Вольт восемь или десять.
Светодиоды сущщественно противуестественнее и противнее, к тому есть и физические предпосылки.
Единственно что - лампочьки жрут в десятки раз больше. Иногда это важно.

-----------------
Глухой.


  Не в сети Профиль

 Заголовок сообщения: Фоноорректор "Одиссей 010".
Непрочитанное сообщениеДобавлено: 11 апр 2018, 18:55
Аватара пользователя
Автор темы

Имя: Дмитрий
Возраст: 47
Откуда: С-Петербург

На форуме с
Сообщений: 773
Его благодарили: 146
Стаб отличный!!! Как раз, для меня! :)
Сначала затек припой от центральной жилы сквозь дырки в монтажке на радиатор положительного плеча, трансы разогрелись хоть прикуривай, в плече по нулям, но ничего, после устранения все заработало. Потом в отрицательном я малость прогнул плату, и такая-же сопля от минуса коротнула на ногу плюса кондея 1 мкф.... Искра была зачетная!!! Отогнул ножку ему пинцетом, все ок. -23.8 и +23.7
На вечер взял "нарядный" фунфырь..., погоняю пластинки, по итогу или..., или в корпус оформлять.

Phlanger,
А как промерить токи потреблятельства, ну чтоб понять, есть запас для лампочки или нет?
Тестер в режиме амперметра в разрыв? (че-то не то я говорю наверно :( )
А то к первичке цепляться неохота, там наверно тепловыделение будет, шо предполагаемую морду ему расплавит...


  Не в сети Профиль Профиль на discogs.com (откроется в новом окне) Моя система (откроется в новой вкладке)

Показать сообщения за:  Поле сортировки
Начать новую тему Ответить на тему  [ Сообщений: 82 ]  На страницу 1, 2, 3  След.

Часовой пояс: UTC + 3 часа


Кто сейчас на форуме

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 3


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:

Создано на основе phpBB® Forum Software © phpBB Group
© 2013-2020 Sound Space - форум о музыке и аудиотехнике
Разработка логотипа - artcore.top

    hosted by .masterhost
