 Заголовок сообщения: Шум в фонокорректоре Ear834
Непрочитанное сообщениеДобавлено: 18 июл 2018, 19:47
Аватара пользователя
Автор темы

Имя: Михаил
Возраст: 48
Откуда: Москва

На форуме с
Сообщений: 94
Его благодарили: 3

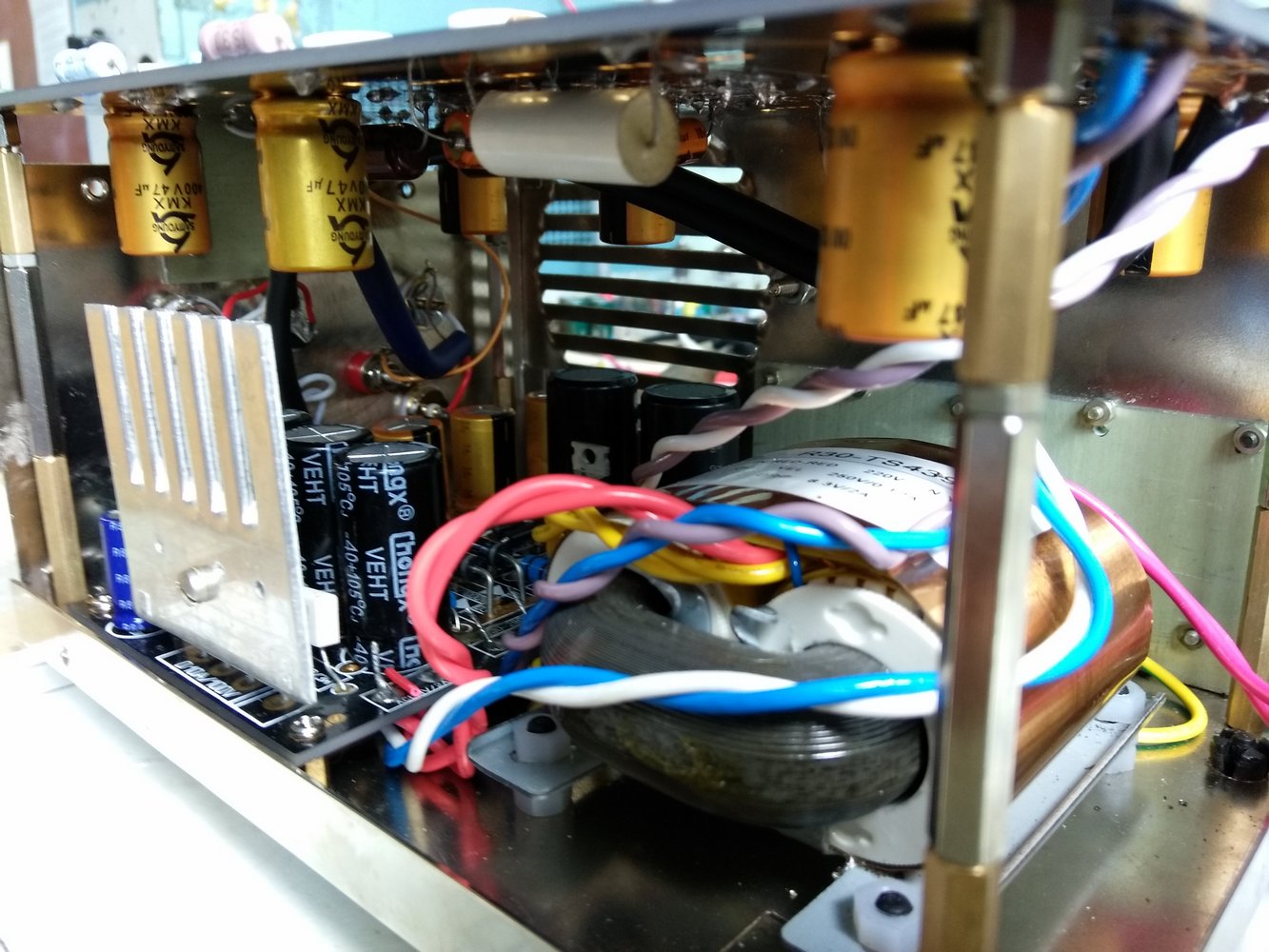

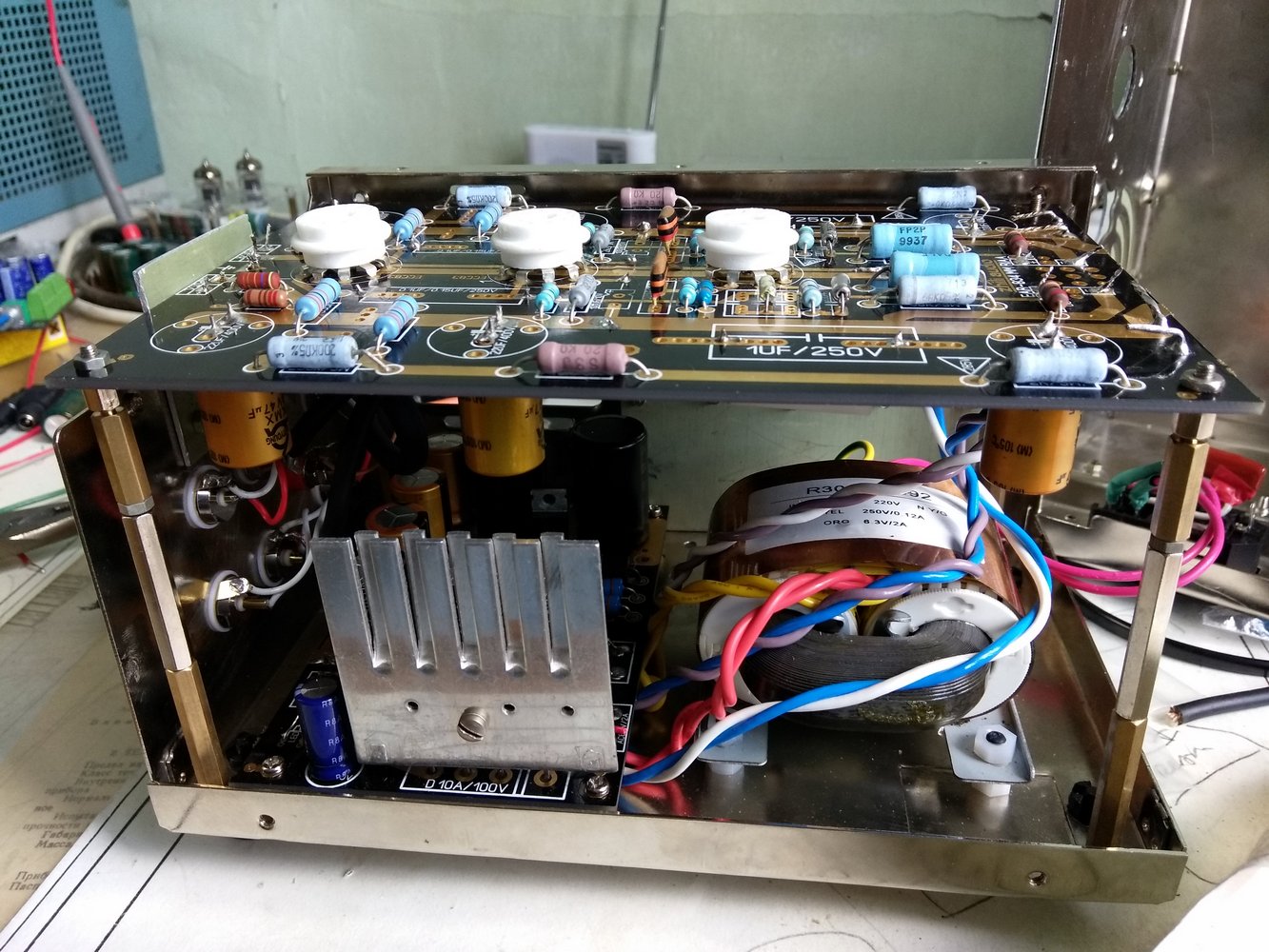

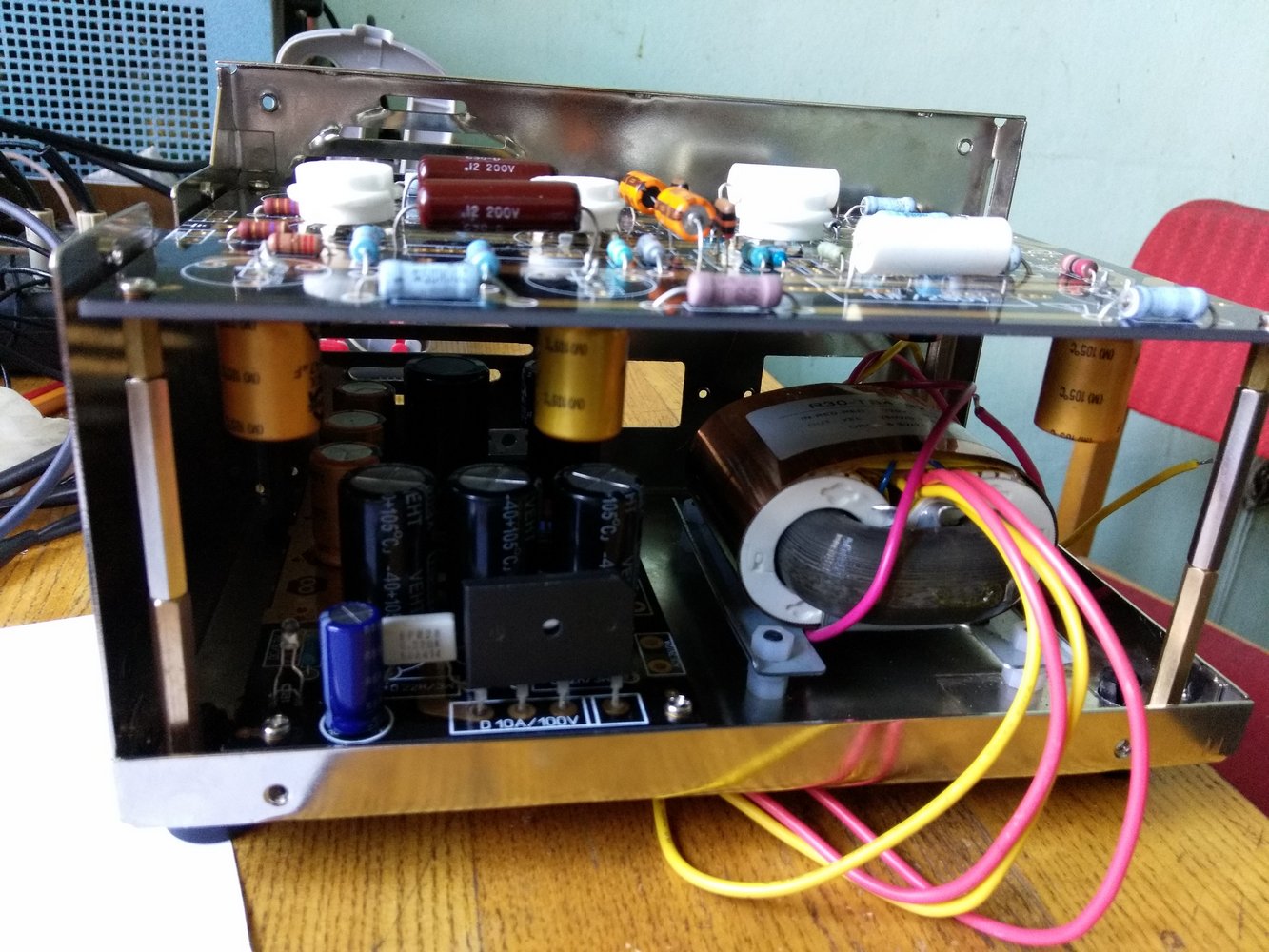

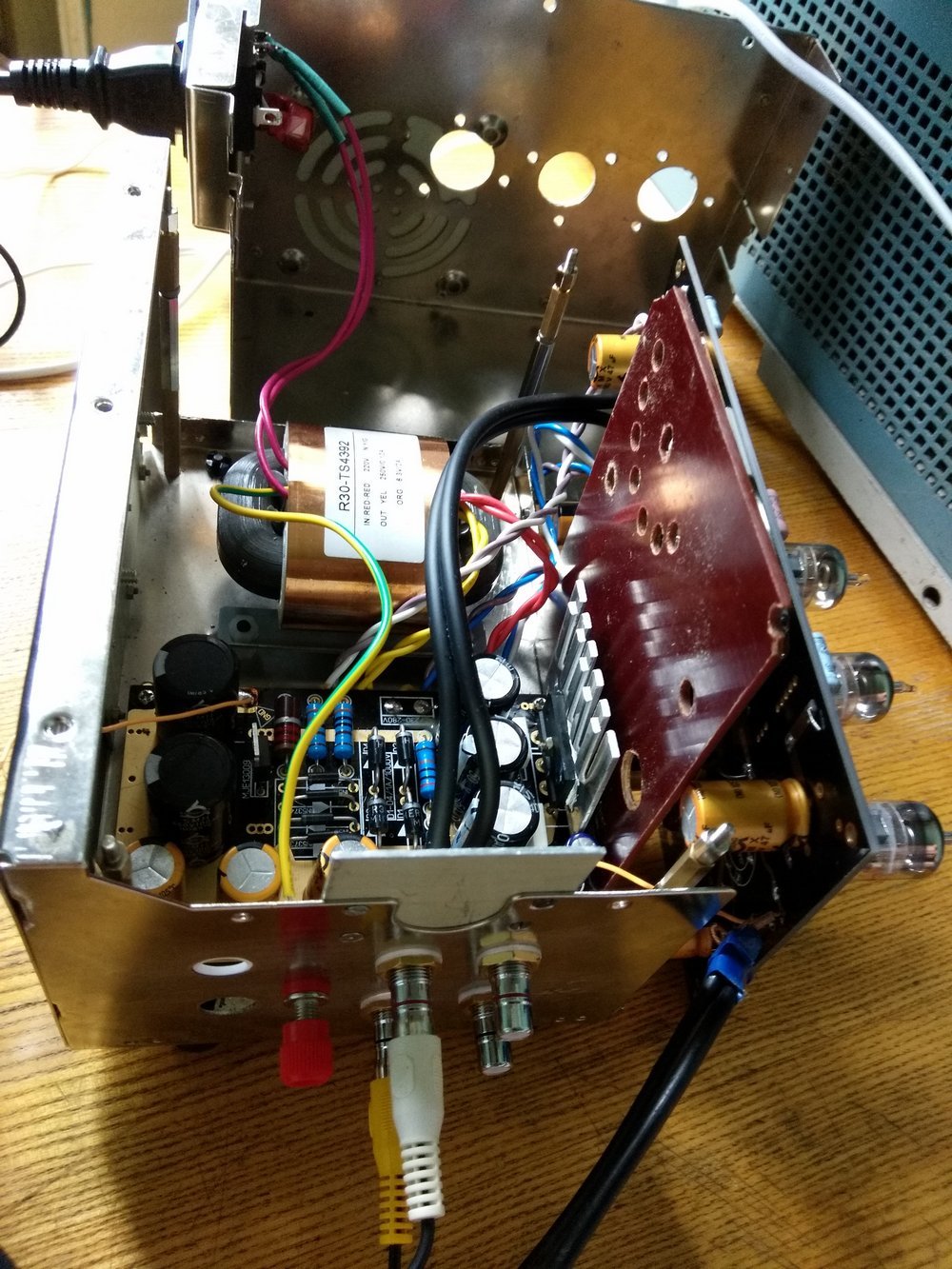

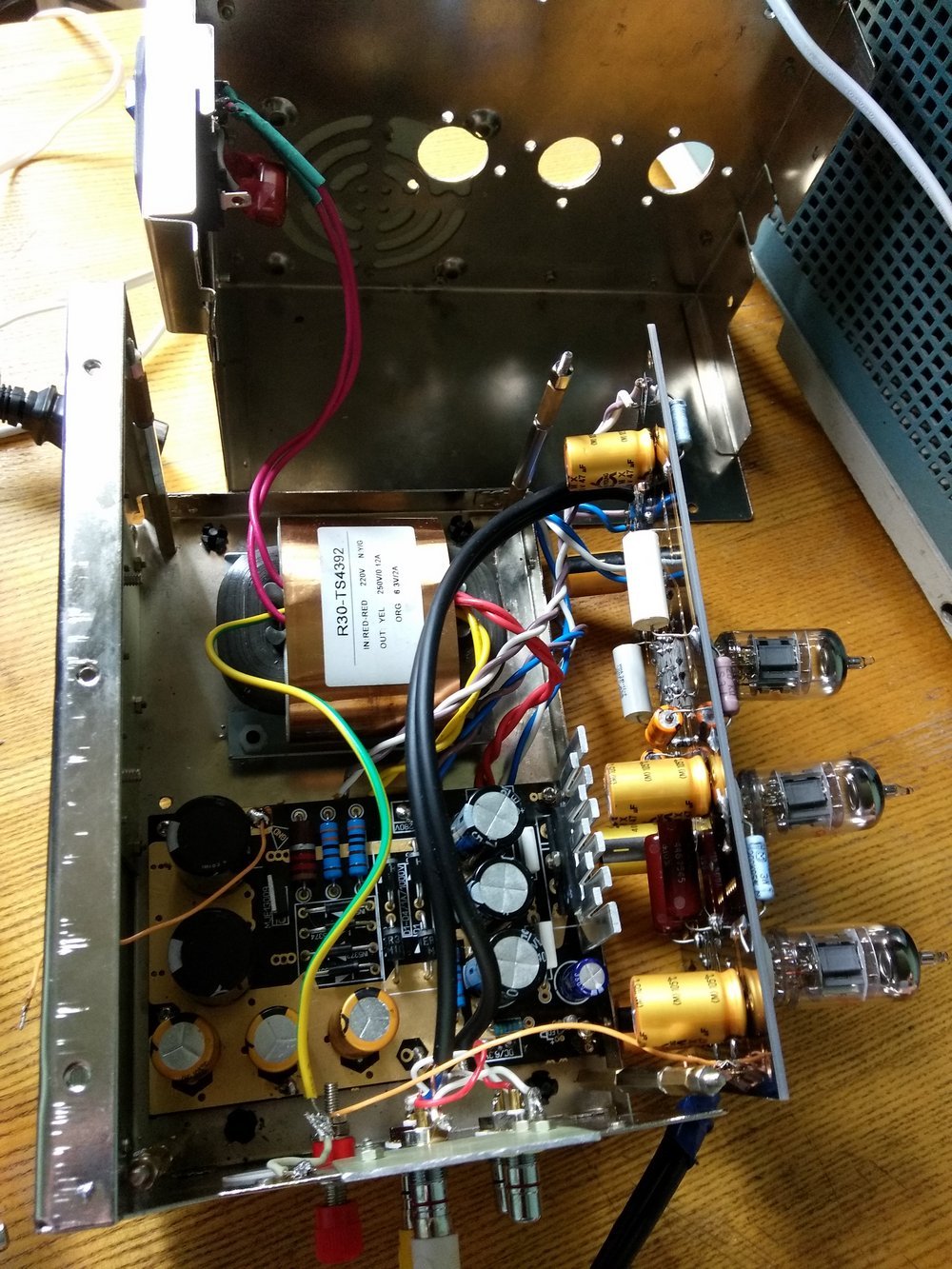

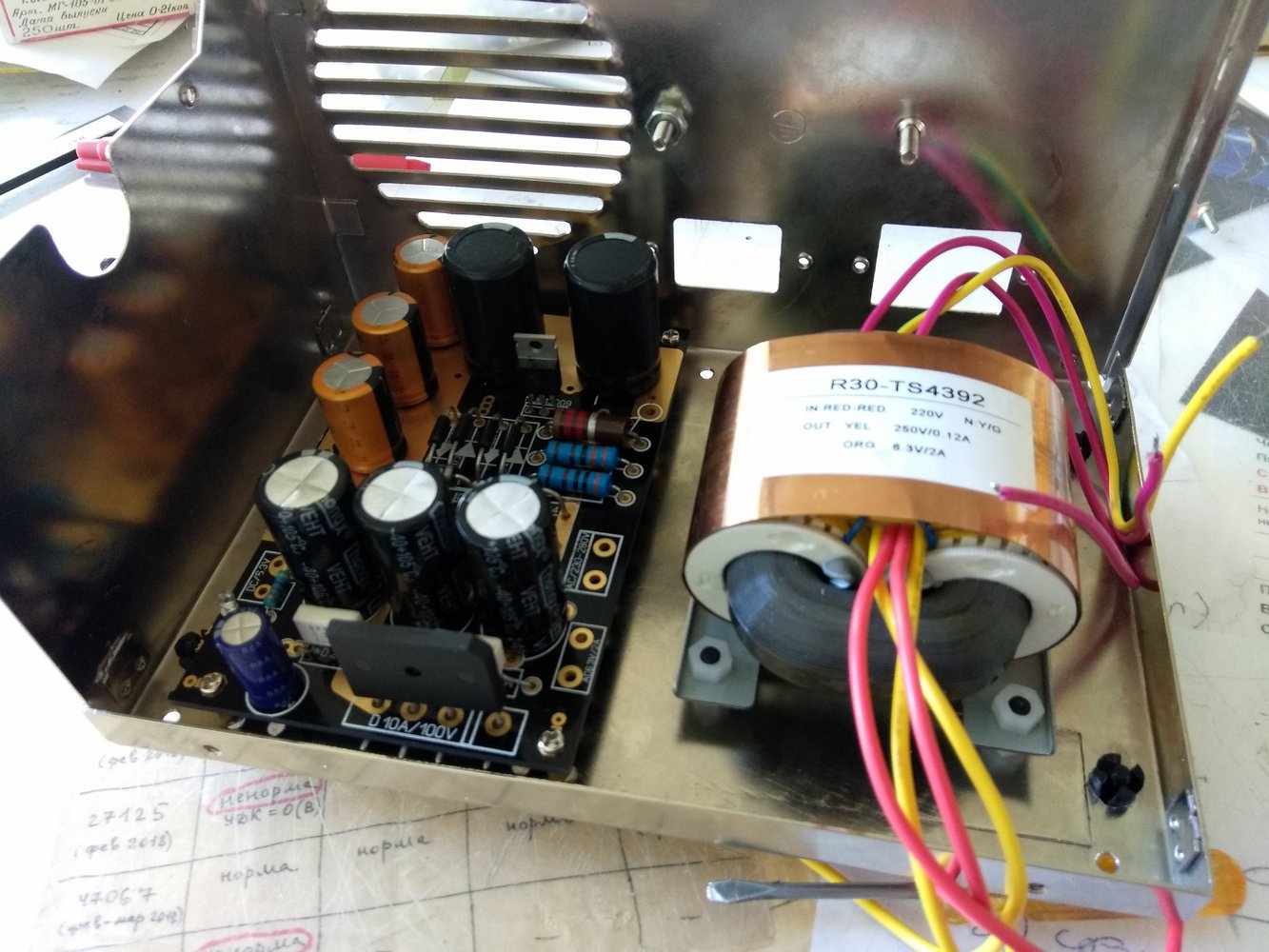

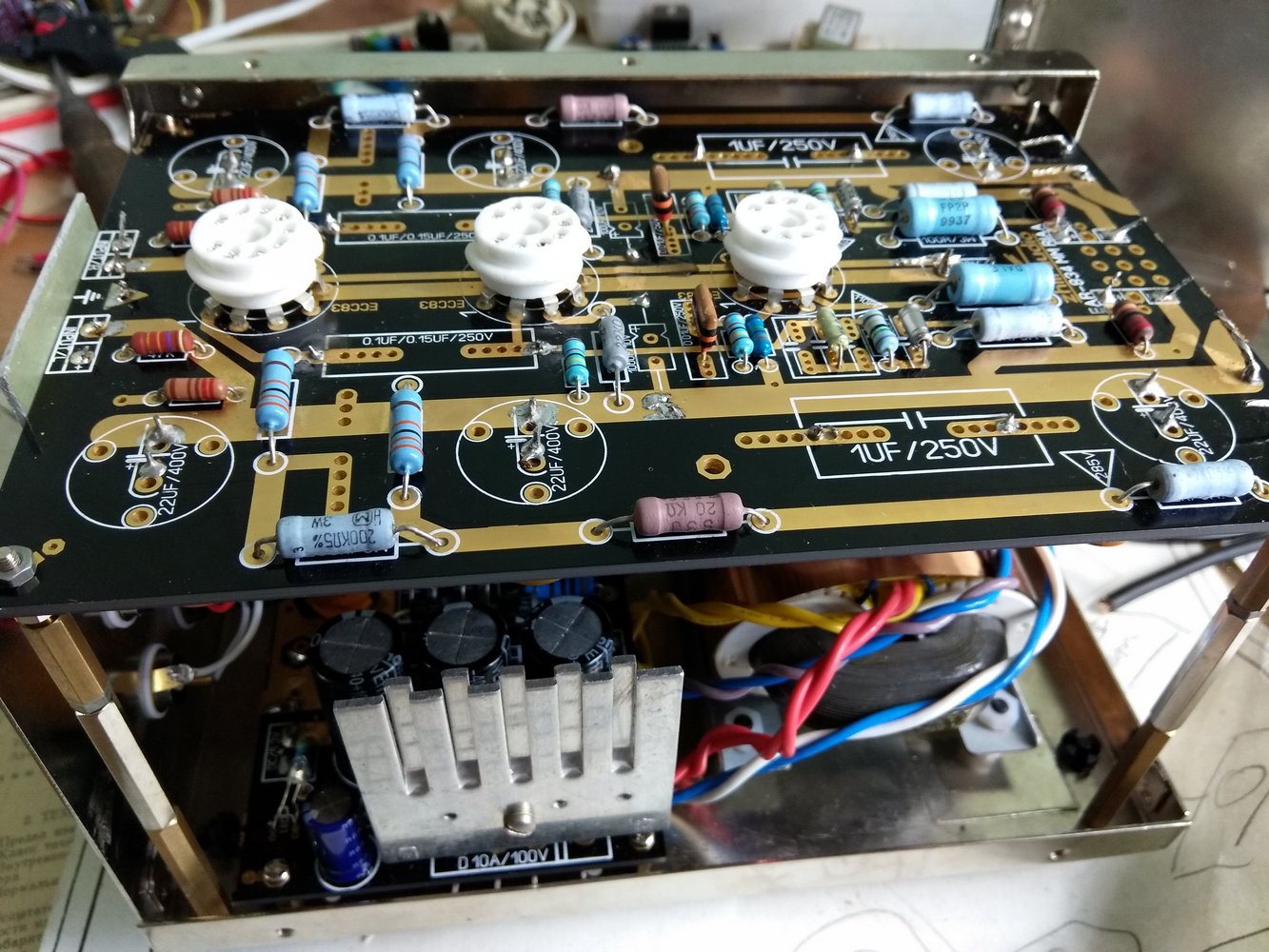

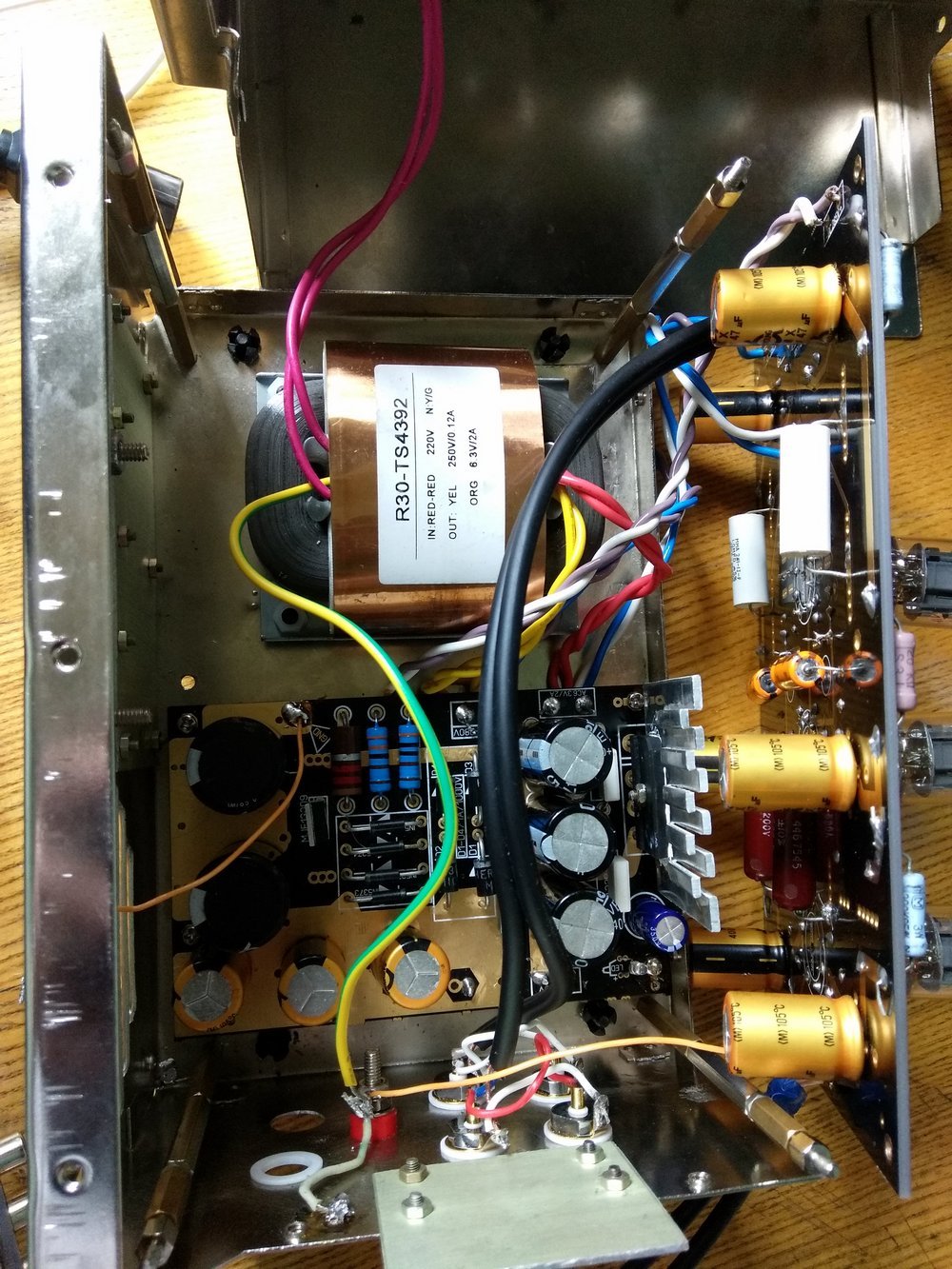

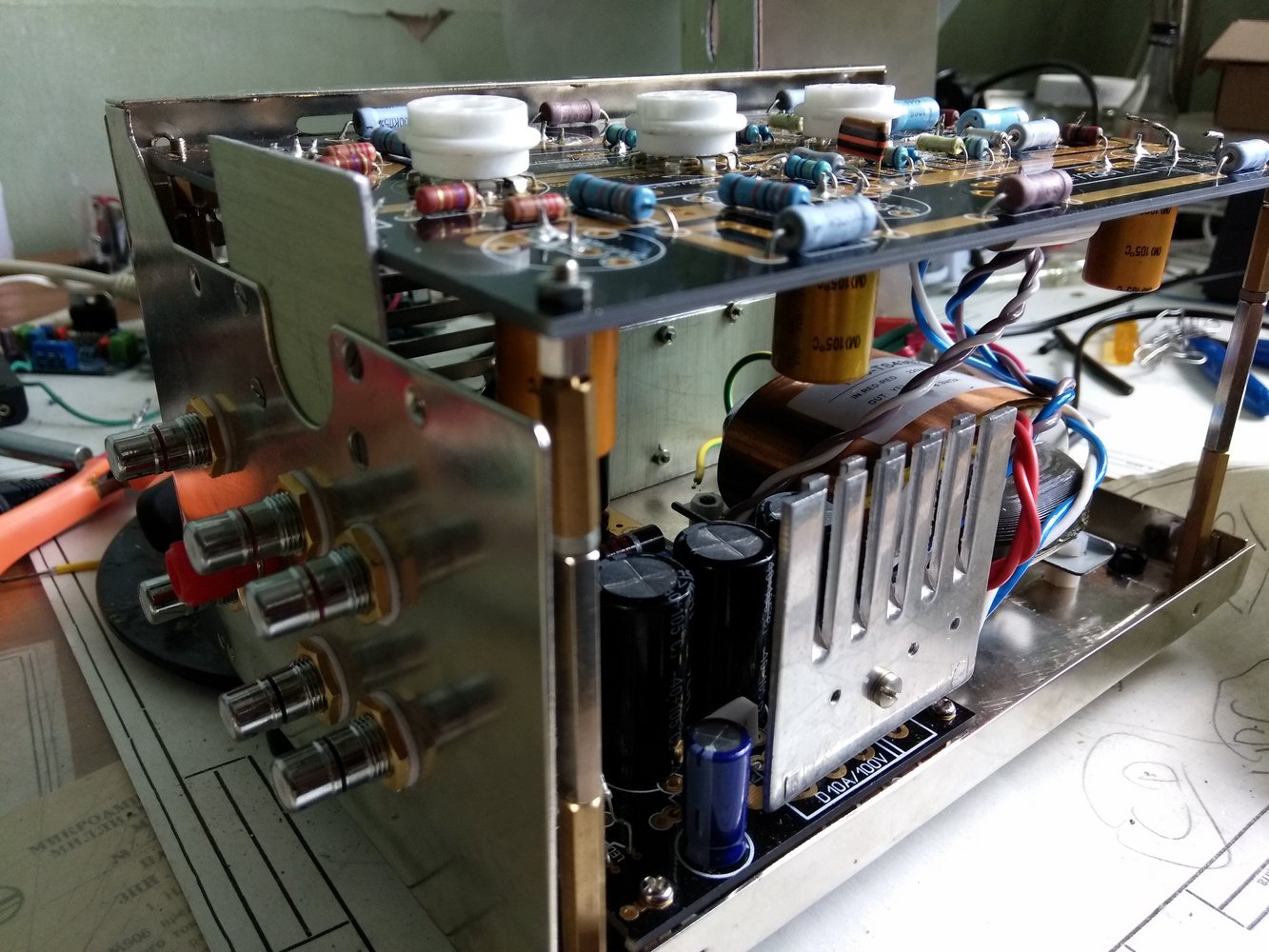

Решил спаять себе фонокорректор Ear834 на готовой плате made in Китай, корпус сделал из американского блока питания для PC,на работе нашел старый старый огромный из толстого железа.
При первом включении конечно из акустики повалил низкочастотный шум(фон).
По совету уже собиравших данный проект на плате возле входа есть треугольник под пайку(общай земля). Один провод взял с него, а второй провод от минуса блока питания и соединил их на клемме земли и на корпус. Шум уменьшился но все равно очень ощутимо присутствует низкочастотный шум(фон), довольно слышный в акустике. Но при прикосновении рукой к металлическому корпусу фонокорректора этот низкочастотный шум устранятся и остается только шум ламп. Пока в тупике, что посоветуете?


Вложения:
0011.jpg [ 327.82 КБ | Просмотров: 3191 ]
0010.jpg [ 325.68 КБ | Просмотров: 3191 ]
009.jpg [ 308.48 КБ | Просмотров: 3191 ]
008.jpg [ 309.11 КБ | Просмотров: 3191 ]
007.jpg [ 266.56 КБ | Просмотров: 3191 ]
006.jpg [ 304.62 КБ | Просмотров: 3191 ]
005.jpg [ 247.61 КБ | Просмотров: 3191 ]
002.jpg [ 271.65 КБ | Просмотров: 3191 ]
001.jpg [ 234.69 КБ | Просмотров: 3191 ]
HTB1rWVwd7yWBuNjy0Fpq6yssXXaS.jpg [ 103.7 КБ | Просмотров: 3191 ]

-----------------
Любит Металл 8 "А"
  Не в сети Профиль Профиль на discogs.com (откроется в новом окне)

 Заголовок сообщения: Шум в фонокорректоре Ear834
Непрочитанное сообщениеДобавлено: 18 июл 2018, 20:54
Аватара пользователя


На форуме с
Сообщений: 2049
Его благодарили: 590
проверить все пайки и дать поработать (прогреть)


  Не в сети Профиль

 Заголовок сообщения: Шум в фонокорректоре Ear834
Непрочитанное сообщениеДобавлено: 18 июл 2018, 21:10
Аватара пользователя
Имя: Владимир
Возраст: 70
Откуда: г. Симферополь

На форуме с
Сообщений: 41
Его благодарили: 31
Первое что надо сделать, проверить соединена ли земля схемы с корпусом корректора. Потом заземлить корпус, после этого
закоротить входы корректора и посмотреть остался ли фон? Если фон остался, то надо вынести сетевой трансформатор за пределы
корпуса. Если после этого фон не пропал, то у вас ошибки в монтаже.


  Не в сети Профиль

 Заголовок сообщения: Шум в фонокорректоре Ear834
Непрочитанное сообщениеДобавлено: 19 июл 2018, 06:17
Аватара пользователя

Возраст: 57
Откуда: Самара

На форуме с
Сообщений: 3912
Его благодарили: 620
Проверь напряжение накала на лампах. Явно оно вольт5..5,5. У еара в схеме ошибка ( один резистор не того номинала), от этого и проблема, причём даже у честных, заводских. Переделал уже около 10 шт. В Самаре больше просто нет.


  Не в сети Профиль

 Заголовок сообщения: Шум в фонокорректоре Ear834
Непрочитанное сообщениеДобавлено: 19 июл 2018, 17:56
Аватара пользователя
Автор темы

Имя: Михаил
Возраст: 48
Откуда: Москва

На форуме с
Сообщений: 94
Его благодарили: 3
Какой именно резистор?

-----------------
Любит Металл 8 "А"


  Не в сети Профиль Профиль на discogs.com (откроется в новом окне)

 Заголовок сообщения: Шум в фонокорректоре Ear834
Непрочитанное сообщениеДобавлено: 19 июл 2018, 20:24
Аватара пользователя
Автор темы

Имя: Михаил
Возраст: 48
Откуда: Москва

На форуме с
Сообщений: 94
Его благодарили: 3
Первоначально трансформатор был у меня развязан от корпуса пластиковыми винтами, сегодня закрепил обычными стальными + заново перепаял входные цепи двойным экраном низкочастотный шум почти исчез.... продолжаем боротся....

Уважаемый Радиолюбитель - пожалуйста проясните по поводу резистора с ошибкой.Действительно напряжение накала ниже чем 6.3В, но не настолько как вы написали.

-----------------
Любит Металл 8 "А"


  Не в сети Профиль Профиль на discogs.com (откроется в новом окне)

 Заголовок сообщения: Шум в фонокорректоре Ear834
Непрочитанное сообщениеДобавлено: 20 июл 2018, 01:31
Забанен навсегда
Аватара пользователя

Возраст: 109
Откуда: Moskau

На форуме с
Сообщений: 4770
Его благодарили: 945
lawless писал(а):
что посоветуете?
Можно конешно сделать из него человека. Но это возни тысяч где-то на пять.

-----------------
Глухой.


  Не в сети Профиль

 Заголовок сообщения: Шум в фонокорректоре Ear834
Непрочитанное сообщениеДобавлено: 20 июл 2018, 07:49
Аватара пользователя

Возраст: 57
Откуда: Самара

На форуме с
Сообщений: 3912
Его благодарили: 620
lawless писал(а):
Какой именно резистор?

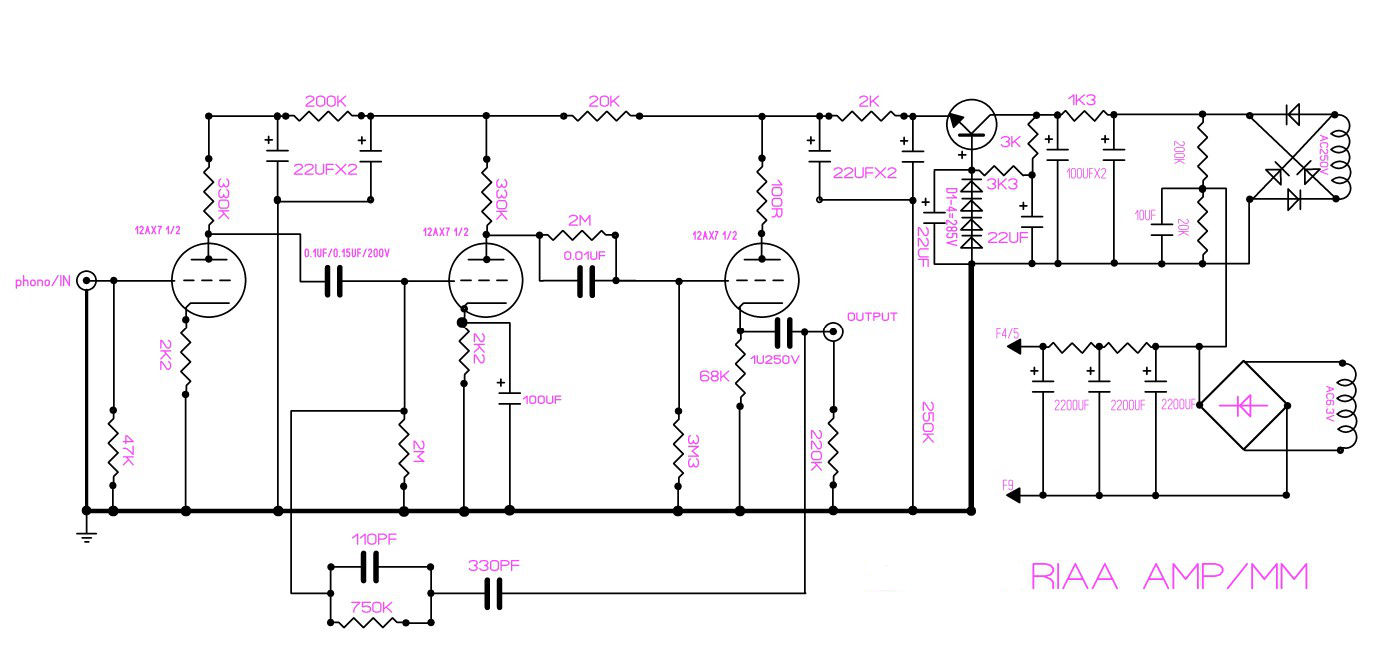

Извиняюсь, посмотрел схему, которую Вы вложили, она отличается по питанию от оригинала и тут просто нет этого резистора. Но принцип простой, надо, чтобы напряжение накала было более 6 Вольт, иначе фон 50 Гц и ни какие земли и корпуса не помогут.
Туп похоже фон - наводка от трансформатора сразу на лампы.


  Не в сети Профиль

 Заголовок сообщения: Шум в фонокорректоре Ear834
Непрочитанное сообщениеДобавлено: 20 июл 2018, 12:25

проверить анодное, проверить накал. при закрытом входе посмотреть где и откуда лезет переменка. а вообще для начала растащить корректор и БП с трансом в отдельные нормально экранированные корпуса. и будет вам счастье




 Заголовок сообщения: Шум в фонокорректоре Ear834
Непрочитанное сообщениеДобавлено: 26 июл 2018, 11:31
Аватара пользователя
Автор темы

Имя: Михаил
Возраст: 48
Откуда: Москва

На форуме с
Сообщений: 94
Его благодарили: 3
Добрый день, закоротил входы, вынес трансформатор и блок питания 50гц шум остался,при отключении анодного и накала фон остался что посоветуете?


Вложения:
IMG_20180726_101746.jpg [ 225.99 КБ | Просмотров: 2925 ]
IMG_20180726_101758.jpg [ 290.57 КБ | Просмотров: 2925 ]
IMG_20180726_102334.jpg [ 269.73 КБ | Просмотров: 2925 ]
IMG_20180726_101753.jpg [ 236.95 КБ | Просмотров: 2925 ]
IMG_20180726_101735.jpg [ 152.04 КБ | Просмотров: 2925 ]

-----------------
Любит Металл 8 "А"
  Не в сети Профиль Профиль на discogs.com (откроется в новом окне)

 Заголовок сообщения: Шум в фонокорректоре Ear834
Непрочитанное сообщениеДобавлено: 26 июл 2018, 11:37
Модератор
Аватара пользователя
Имя: Владимир.
Возраст: 62
Откуда: СПб. Колпино.

На форуме с
Сообщений: 11185
Его благодарили: 5092
lawless писал(а):
Добрый день, закоротил входы, вынес трансформатор и блок питания 50гц шум остался,при отключении анодного и накала фон остался что посоветуете?

Проверить фильтрацию анодного.

-----------------
Лужу-паяю, ЭВМ починяю.


  Не в сети Профиль Моя система (откроется в новой вкладке)

 Заголовок сообщения: Шум в фонокорректоре Ear834
Непрочитанное сообщениеДобавлено: 26 июл 2018, 11:42
Аватара пользователя

Возраст: 57
Откуда: Самара

На форуме с
Сообщений: 3912
Его благодарили: 620
Лампы


  Не в сети Профиль

 Заголовок сообщения: Шум в фонокорректоре Ear834
Непрочитанное сообщениеДобавлено: 26 июл 2018, 11:52
Забанен навсегда
Аватара пользователя

Возраст: 109
Откуда: Moskau

На форуме с
Сообщений: 4770
Его благодарили: 945
Посоветую приносить ко мне. Но вы же не собираетесь следовать грамотным советам?

-----------------
Глухой.


  Не в сети Профиль

 Заголовок сообщения: Шум в фонокорректоре Ear834
Непрочитанное сообщениеДобавлено: 29 июл 2018, 21:03
Аватара пользователя
Автор темы

Имя: Михаил
Возраст: 48
Откуда: Москва

На форуме с
Сообщений: 94
Его благодарили: 3
Уважаемый Phlanger хороший совет, если бы я хотел отдать свой проект на доделку я бы просто заказал бы у вас сразу готовый, я делаю свой проект сам в первый раз в жизни, набиваю шишки и учусь .... возможно я и не прав ...

-----------------
Любит Металл 8 "А"


  Не в сети Профиль Профиль на discogs.com (откроется в новом окне)

 Заголовок сообщения: Шум в фонокорректоре Ear834
Непрочитанное сообщениеДобавлено: 30 июл 2018, 21:09
Забанен навсегда
Аватара пользователя

Возраст: 109
Откуда: Moskau

На форуме с
Сообщений: 4770
Его благодарили: 945
1. Лампы и весь монтаж - экранировать.
Хотя бы П-образный гробик на них сверху надеть. Лучше конешно "с четырьмя", а не "с двумя" "боками".
Это то, без чего дальнейшие телодвижения бессмысленны.
2. На картинках я не рассмотрел, как там сделано, может плохо смотрел... отдельно экранировать провода от первой лампы до вх. гнездов. Сделав их минимально возможной длины.
3. "Нижние", "земляные" концы катодных резисторов первых каскадов должны идти на земляные контакты вх. гнездов. Проводами минимально возможной длины.
4. Что там за омерзительное синянькае сверканьеце? чем оно питается? выключить к чортовой матери

...а дальше уже можно будет и за накал первой лампы погойваридь.

-----------------
Глухой.


  Не в сети Профиль

 Заголовок сообщения: Шум в фонокорректоре Ear834
Непрочитанное сообщениеДобавлено: 30 июл 2018, 22:19
Аватара пользователя
Автор темы

Имя: Михаил
Возраст: 48
Откуда: Москва

На форуме с
Сообщений: 94
Его благодарили: 3
Спасибо уже сделал шаги в сторону экранировки и выбросил этот корпус нафиг.... сделал стальной с двумя отдельными секциями под лампы и под питание, с раздельной стальной перегородкой...

синенькое это в лампах подсветка, питается от 6.3 В, отрубил т к теперь уже не надо, все будет в корпусе закрыто... дальше пошел делать все в новом корпусе.... напишу позже как соберу новый вариант

-----------------
Любит Металл 8 "А"


  Не в сети Профиль Профиль на discogs.com (откроется в новом окне)

 Заголовок сообщения: Шум в фонокорректоре Ear834
Непрочитанное сообщениеДобавлено: 30 июл 2018, 23:44
Забанен навсегда
Аватара пользователя

Возраст: 109
Откуда: Moskau

На форуме с
Сообщений: 4770
Его благодарили: 945
если собирать новый вариант, то хорошо бы сразу предусмотреть, что 1) накал первой лампы питается выпрямленным и сглаженным напряжением. Но ни в коем случае не стабилизированным. 2) этот накал надо бы поднять над землёй Вольт так на тридцать- пятьдесят. И второй лампы тоже. А если на выходе катодный повторитель, то ему такое тем более полезно.

-----------------
Глухой.


  Не в сети Профиль

 Заголовок сообщения: Шум в фонокорректоре Ear834
Непрочитанное сообщениеДобавлено: 31 июл 2018, 08:18
Аватара пользователя
Автор темы

Имя: Михаил
Возраст: 48
Откуда: Москва

На форуме с
Сообщений: 94
Его благодарили: 3
Накал первой лампы 6.3в согласно схемы не питается стабилизированным напряжением,поправьте меня возможно я в чем то пока не разобрался. Анодное таки стабилизированное согласно схемы. Я ещё плохо владею схематехникой что нужно изменить в схеме что бы поднять указанный вами накал. Ps. Ещё один практический вопрос обязательно разводить выходы и входы преамра по разным сторонам корпуса?Посмотрел множество вариантов готовых преампов практически у всех гнезда входов и выходов на одной панели рядом находятся....

-----------------
Любит Металл 8 "А"


  Не в сети Профиль Профиль на discogs.com (откроется в новом окне)

 Заголовок сообщения: Шум в фонокорректоре Ear834
Непрочитанное сообщениеДобавлено: 31 июл 2018, 22:49
Забанен навсегда
Аватара пользователя

Возраст: 109
Откуда: Moskau

На форуме с
Сообщений: 4770
Его благодарили: 945
Если там накал сделал, как вот тут нарисовано
download/file.php?id=89406&mode=view
то значит, всё правильно.
Вдохи и выдохи лучше впритык не ставить. На одной панели - ради бога, но я бы отодвинул.
Другое дело, что сама эта схема - бред. Но делать из неё человека лучше, сначала победив фон.

-----------------
Глухой.


  Не в сети Профиль

 Заголовок сообщения: Шум в фонокорректоре Ear834
Непрочитанное сообщениеДобавлено: 01 авг 2018, 07:40
Аватара пользователя

Возраст: 57
Откуда: Самара

На форуме с
Сообщений: 3912
Его благодарили: 620
Phlanger писал(а):
Если там накал сделал, как вот тут нарисовано

Я бы не туда подцепил подпорку постоянкой на накал. Именно на накальные выводы её повесил, а не на вход фильтра


  Не в сети Профиль

 Заголовок сообщения: Шум в фонокорректоре Ear834
Непрочитанное сообщениеДобавлено: 02 авг 2018, 19:24
Забанен навсегда
Аватара пользователя

Возраст: 109
Откуда: Moskau

На форуме с
Сообщений: 4770
Его благодарили: 945
да, что-то я прошляпил

-----------------
Глухой.


  Не в сети Профиль

 Заголовок сообщения: Шум в фонокорректоре Ear834
Непрочитанное сообщениеДобавлено: 15 авг 2018, 15:16
Аватара пользователя
Автор темы

Имя: Михаил
Возраст: 48
Откуда: Москва

На форуме с
Сообщений: 94
Его благодарили: 3
Переделал корпус ,отделил питание от ламп стальной перегородкой, все в стальном корпусе с 4хсторон, подключил винилку на входе аудио карты остался большой сигнал , в колонках слышен низкочастотный шум, сигнал на стрелочном вольтметр около 1мв, при чем стрелка все время скачать туда сюда,в пределах 1мв, пока приплыл,думаю чего то опять наразводил напаял...


Вложения:
IMG_20180815_134405.jpg [ 299.02 КБ | Просмотров: 2485 ]
IMG_20180815_142220.jpg [ 200.35 КБ | Просмотров: 2485 ]
IMG_20180815_134405.jpg [ 299.02 КБ | Просмотров: 2485 ]
IMG_20180814_192849.jpg [ 223.43 КБ | Просмотров: 2485 ]
IMG_20180815_134413.jpg [ 253.7 КБ | Просмотров: 2485 ]

-----------------
Любит Металл 8 "А"
  Не в сети Профиль Профиль на discogs.com (откроется в новом окне)

 Заголовок сообщения: Шум в фонокорректоре Ear834
Непрочитанное сообщениеДобавлено: 20 авг 2018, 08:47
Аватара пользователя
Автор темы

Имя: Михаил
Возраст: 48
Откуда: Москва

На форуме с
Сообщений: 94
Его благодарили: 3
Извиняюсь, немного другая вводная,прошлый раз проверял корректор сразу с подключенным кабелем от винила,привез на выходные домой корректор с работы включил не подключая проигрыватель, низкочастотного фона нет корпус убрал 50гц, сигнал в районе нуля, но как только подключил провода от проигрывателя не включая его самого даже, появился гул в колонках и сигнал повторился как в прошлый раз...

-----------------
Любит Металл 8 "А"


  Не в сети Профиль Профиль на discogs.com (откроется в новом окне)

 Заголовок сообщения: Шум в фонокорректоре Ear834
Непрочитанное сообщениеДобавлено: 20 авг 2018, 09:58
Модератор
Аватара пользователя
Имя: Владимир.
Возраст: 62
Откуда: СПб. Колпино.

На форуме с
Сообщений: 11185
Его благодарили: 5092
У вертушки что-нибудь переделывалось/менялось?

-----------------
Лужу-паяю, ЭВМ починяю.


  Не в сети Профиль Моя система (откроется в новой вкладке)

 Заголовок сообщения: Шум в фонокорректоре Ear834
Непрочитанное сообщениеДобавлено: 20 авг 2018, 19:54
Аватара пользователя
Автор темы

Имя: Михаил
Возраст: 48
Откуда: Москва

На форуме с
Сообщений: 94
Его благодарили: 3
нет, как был tro KP-880D прямо из японии так и есть , единственное питание через трансформатор намотанный специально т к 100в

-----------------
Любит Металл 8 "А"


  Не в сети Профиль Профиль на discogs.com (откроется в новом окне)

 Заголовок сообщения: Шум в фонокорректоре Ear834
Непрочитанное сообщениеДобавлено: 20 авг 2018, 20:01
Аватара пользователя
Автор темы

Имя: Михаил
Возраст: 48
Откуда: Москва

На форуме с
Сообщений: 94
Его благодарили: 3
Сегодня промерил напряжение по точкам


Вложения:
IMG_20180820_154022.jpg [ 207.16 КБ | Просмотров: 2362 ]
IMG_20180820_154028.jpg [ 197.75 КБ | Просмотров: 2362 ]

-----------------
Любит Металл 8 "А"
  Не в сети Профиль Профиль на discogs.com (откроется в новом окне)

 Заголовок сообщения: Шум в фонокорректоре Ear834
Непрочитанное сообщениеДобавлено: 26 сен 2018, 09:40
Аватара пользователя
Имя: Александр
Возраст: 61
Откуда: Москва

На форуме с
Сообщений: 1119
Его благодарили: 479
Попробую и я помочь . А вдруг? Я свои корректоры делаю так : по скольку корректор штука чувствительная, то трансформатор питания всегда отдельно . Сам корректор и стабилизатор напряжения в одном корпусе. При попытках разместить транс в одном корпусе с корректором, как правило всегда фон. Теперь земли. Их должно быть две. Одна земля силовая, другая сигнальная. Соединяю я их в точке заземления на корпусе. Это вкратце, и что касаемо самого корректора. Теперь несколько слов о вертаке. Сигнальные провода, идущие от вертака к корректору, я ставлю микрофонные. Это витая пара в экране, причём экран подсоединяется к земле только в разъёме , который идёт к корректору. Т.е. осуществляется балансное подсоединение. Стол вертушки соединяется проводом с заземлением корректора. У меня фона нет......

-----------------
Лучшее - враг хорошего!


  Не в сети Профиль

 Заголовок сообщения: Шум в фонокорректоре Ear834
Непрочитанное сообщениеДобавлено: 25 фев 2019, 10:56
Имя: Алексей
Возраст: 65

На форуме с
Сообщений: 78
Его благодарили: 23
Интересно продолжение борьбы с фоном ?


  Не в сети Профиль Магазин на avito.ru (откроется в новом окне)

 Заголовок сообщения: Шум в фонокорректоре Ear834
Непрочитанное сообщениеДобавлено: 25 фев 2019, 11:28
Модератор
Аватара пользователя
Имя: Владимир.
Возраст: 62
Откуда: СПб. Колпино.

На форуме с
Сообщений: 11185
Его благодарили: 5092
Конечно! :cool:

-----------------
Лужу-паяю, ЭВМ починяю.


  Не в сети Профиль Моя система (откроется в новой вкладке)

 Заголовок сообщения: Шум в фонокорректоре Ear834
Непрочитанное сообщениеДобавлено: 26 фев 2019, 00:27
Аватара пользователя
Имя: Александр
Возраст: 61
Откуда: Москва

На форуме с
Сообщений: 1119
Его благодарили: 479
Ребяты! Последнее сообщение автора, о нескончаемой борьбе с проклятым фоном, датируется 20 августа прошлого 2018 года! Я думаю, что мерзкий фон изничтожен на корню!!! Даёшь безфоновые фонические корректоры!!!!

-----------------
Лучшее - враг хорошего!


  Не в сети Профиль

Показать сообщения за:  Поле сортировки
Начать новую тему Ответить на тему  [ Сообщений: 39 ]  На страницу 1, 2  След.

Часовой пояс: UTC + 3 часа


Кто сейчас на форуме

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 2


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:

Создано на основе phpBB® Forum Software © phpBB Group
© 2013-2020 Sound Space - форум о музыке и аудиотехнике
Разработка логотипа - artcore.top

    hosted by .masterhost
