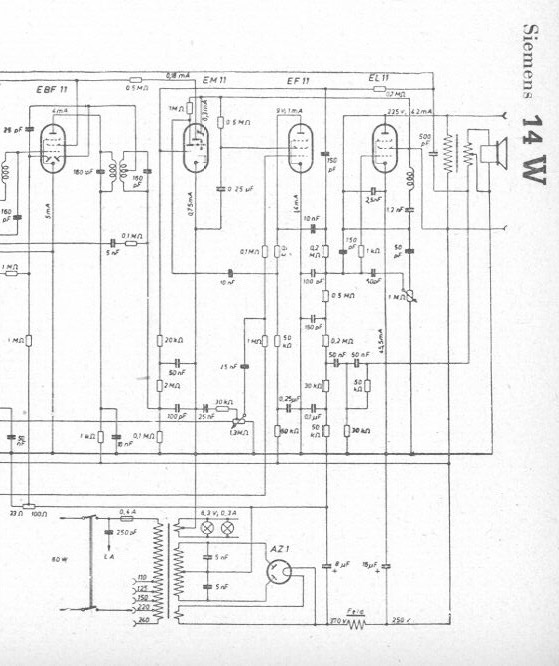

Возможно на форуме есть участники, которые знают правильное название резистора смещения, который был популярен в довоенных ламповых схемах усилителей?


Вложения:
IMG_2275.JPG [ 90.7 КБ | Просмотров: 1060 ]
IMG_2285.JPG [ 341.41 КБ | Просмотров: 1060 ]
  Не в сети Профиль

Непрочитанное сообщениеДобавлено: 21 дек 2016, 16:08
Аватара пользователя

Возраст: 57
Откуда: Самара

На форуме с
Сообщений: 3912
Его благодарили: 620

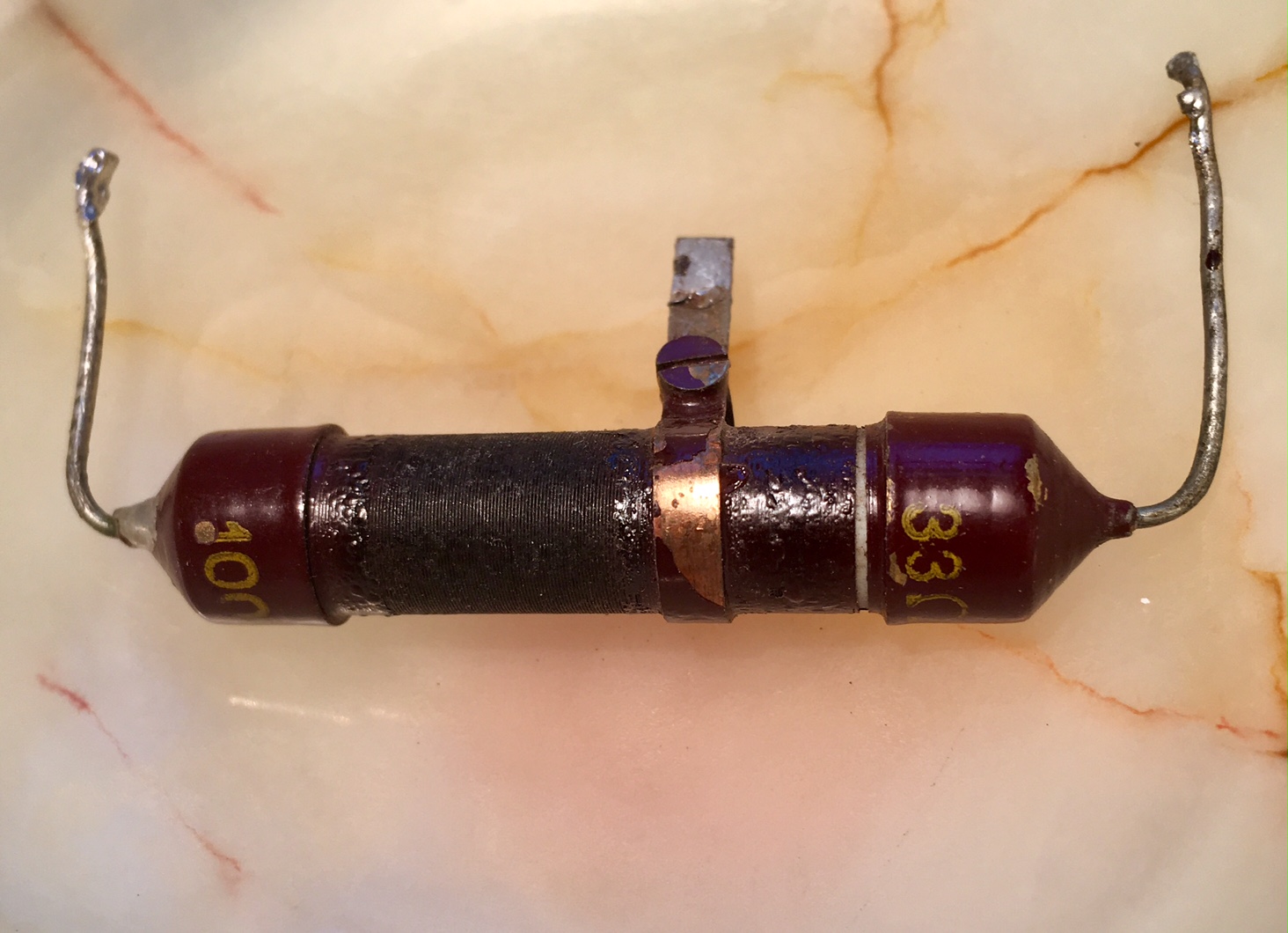

Это обычный подстроечный мощный резистор 33 Ом. Что значит "подземный"?


  Не в сети Профиль

Непрочитанное сообщениеДобавлено: 21 дек 2016, 18:16
Аватара пользователя
Автор темы

Имя: Сергей
Откуда: Москва

На форуме с
Сообщений: 481
Его благодарили: 115
Вопрос про правильное название данного способа смещения в литературе, а не конкретно типа резистора на фото.
Есть многократно описанные в литературе способы смещения, такие как фиксированное смещение, автосмещение с помощью катодного резистора.


  Не в сети Профиль

Непрочитанное сообщениеДобавлено: 21 дек 2016, 20:21
Аватара пользователя

Возраст: 57
Откуда: Самара

На форуме с
Сообщений: 3912
Его благодарили: 620
Ну так, про смещение какой лампы то разговор? Кусок, не читаемой схемы, хоть обведи резистор, про который спрашиваешь. :?


  Не в сети Профиль

Непрочитанное сообщениеДобавлено: 21 дек 2016, 20:47
Аватара пользователя
Автор темы

Имя: Сергей
Откуда: Москва

На форуме с
Сообщений: 481
Его благодарили: 115

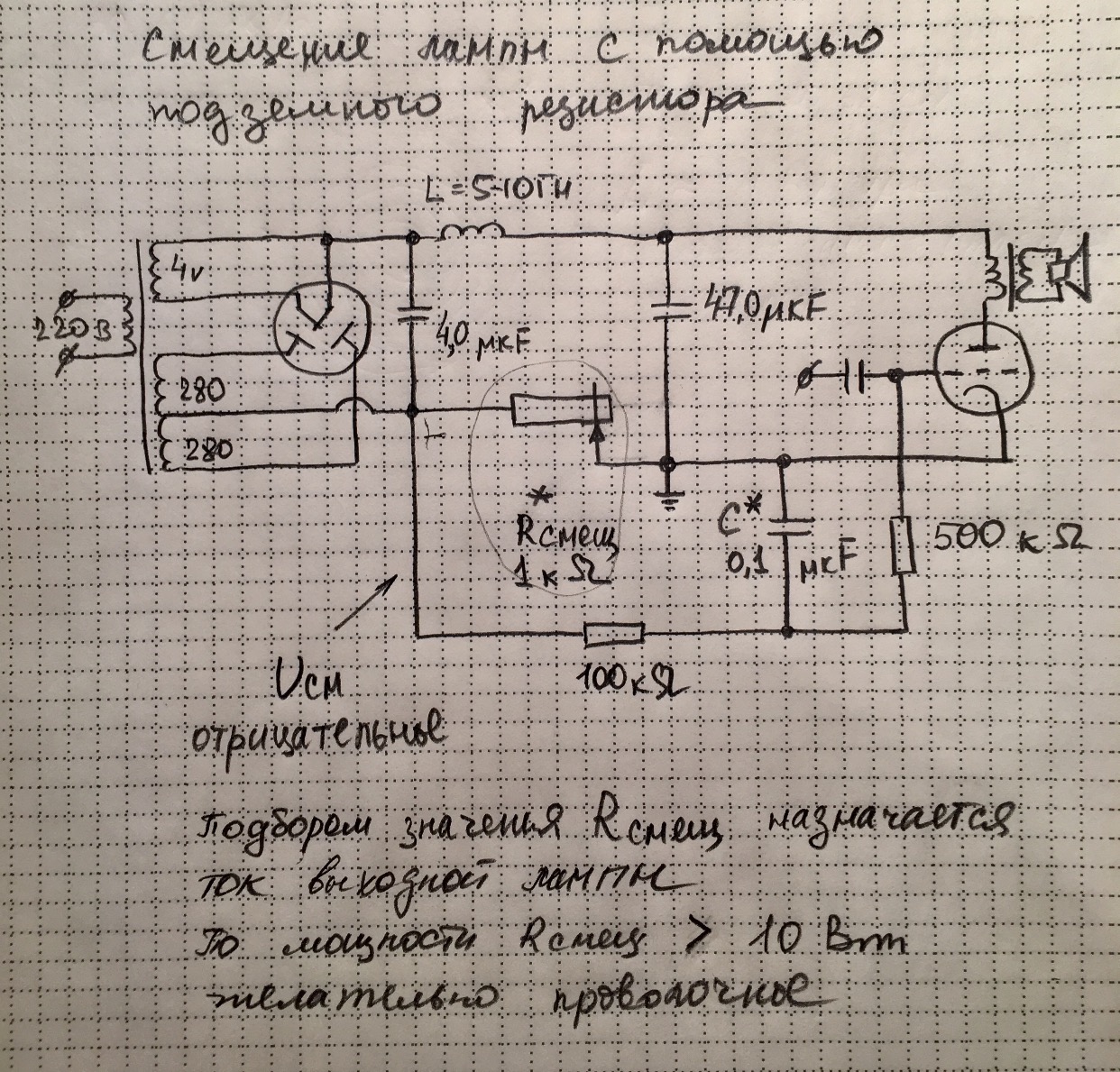

На схеме один резистор смещения. Нижний левый угол 33-100 Ом.

Рисую проще и обвожу :)


Вложения:
IMG_0747.JPG [ 586.8 КБ | Просмотров: 976 ]
  Не в сети Профиль

Непрочитанное сообщениеДобавлено: 21 дек 2016, 20:55
Конструктор
Аватара пользователя
Имя: Сергей
Возраст: 63
Откуда: Самара

На форуме с
Сообщений: 568
Его благодарили: 616

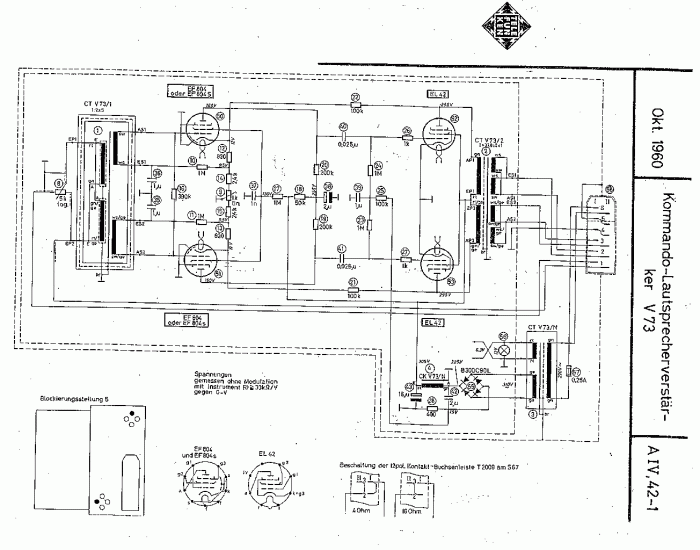

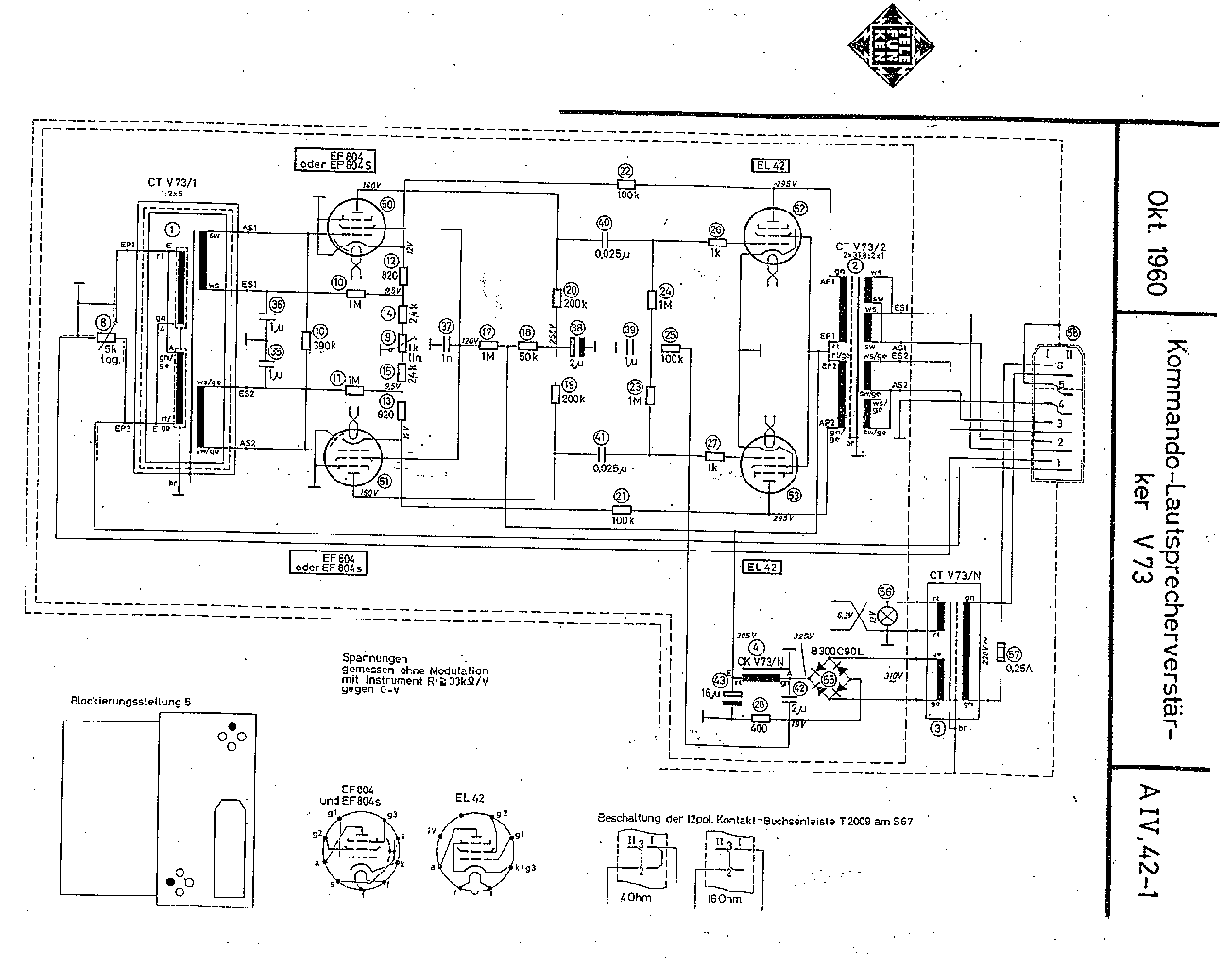

Вот он,28 позиция,400 Ом....подземный резистор,пока нет анодного тока-нет и смещения...Совмещает и автомат и фикс...


Вложения:
Telefunken.v73.gif [ 39.16 КБ | Просмотров: 971 ]

-----------------
Путь важнее цели...
  Не в сети Профиль Моя система (откроется в новой вкладке)

Непрочитанное сообщениеДобавлено: 21 дек 2016, 20:57
Аватара пользователя

Возраст: 57
Откуда: Самара

На форуме с
Сообщений: 3912
Его благодарили: 620
Увидел ( все глаза сломал). На схеме ( которая не от руки), это обычный резистор смещения. Такие ставятся от бедности ( нет например дополнительной обмотки для смещения). Я бы так делать не стал ( особенно, как на схеме от руки. Хотя, если есть куча ламп, на халяву и не жалко их жечь... то можно. Но это ж надо, делать смещение, которое будет "жрать" тока больше, чем автосмещение. Просто нонсенс. :?


  Не в сети Профиль

Непрочитанное сообщениеДобавлено: 21 дек 2016, 21:16
Аватара пользователя
Автор темы

Имя: Сергей
Откуда: Москва

На форуме с
Сообщений: 481
Его благодарили: 115
Я не спрашивал кто и как бы ты стал делать.
Вопрос был про название данного метода в литературе. Желательно по английски в том числе, если кто знает.
Мнение радиолюбителей, впервые сегодня увидевших данный способ смещения, меня совсем не интересует.
