 Заголовок сообщения: Ламповый клок
Непрочитанное сообщениеДобавлено: 04 мар 2018, 15:32
Конструктор
Аватара пользователя
Автор темы

Имя: Денис
Возраст: 31
Откуда: Самара

На форуме с
Сообщений: 828
Его благодарили: 120
Всем привет!

Решил поделиться своими экспериментами, ибо давно очень хотелось попробовать.

И так, был приобретен плеер Philips CD350 в качестве подопытного. У него на борту цапы TDA1540. Мне они в принципе нравятся. Идея состояит в том, чтобы попробовать ламповый клок. Перед этим плееру был сделан NOS твик и заменен выходной фильтр, что дало ему заметный прирост по звуку. Дополнительно еще усилил пластиковый корпус.

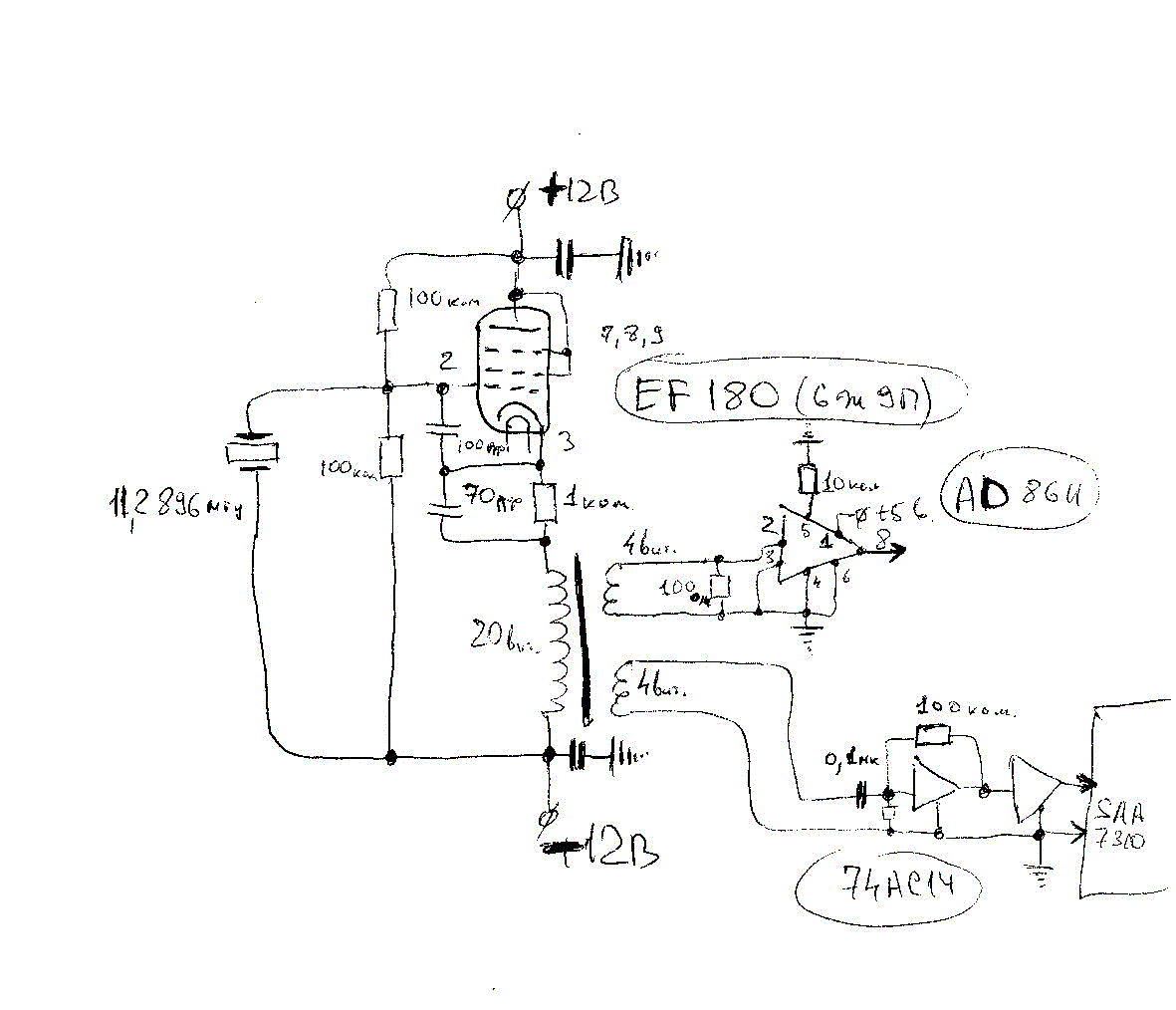

За основу взял схему Аббаса.

Вложение:

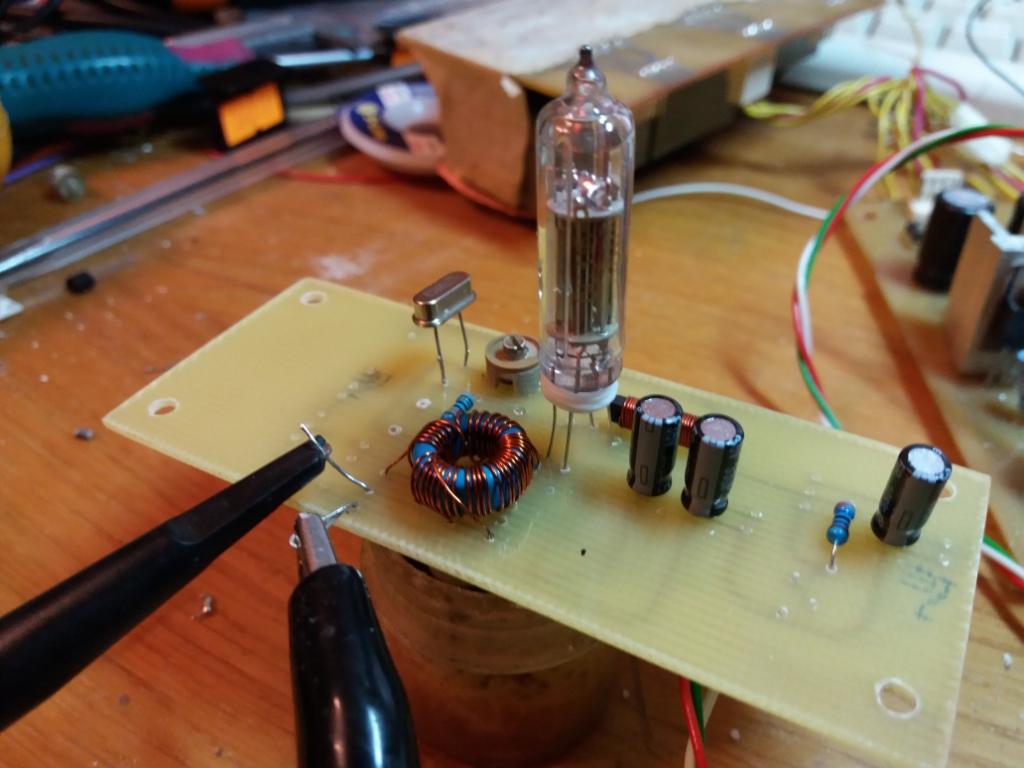

Поэкспериментировал с лампами 6Ж1П и 6С31Б и схема достаточно легко "завелась". Поигрался с параметрами и решил собрать на печатную плату вариант с 6С31Б. В ходе работы выяснилось, что схема работает от 6 В анодного напряжения и ей пофигу, как питать накал. Трансформатор намотан на кольце из феррита N87 (че под рукой было, да да он не очень подходит для 4-х МГц, да пофиг :D ) с коэффициентом 20:4. При анодном напряжении +15 В, получилось примерно 1.5 В амплитудного ВЧ сигнала. Что достаточно, чтобы завести SAA7000

Вложение:

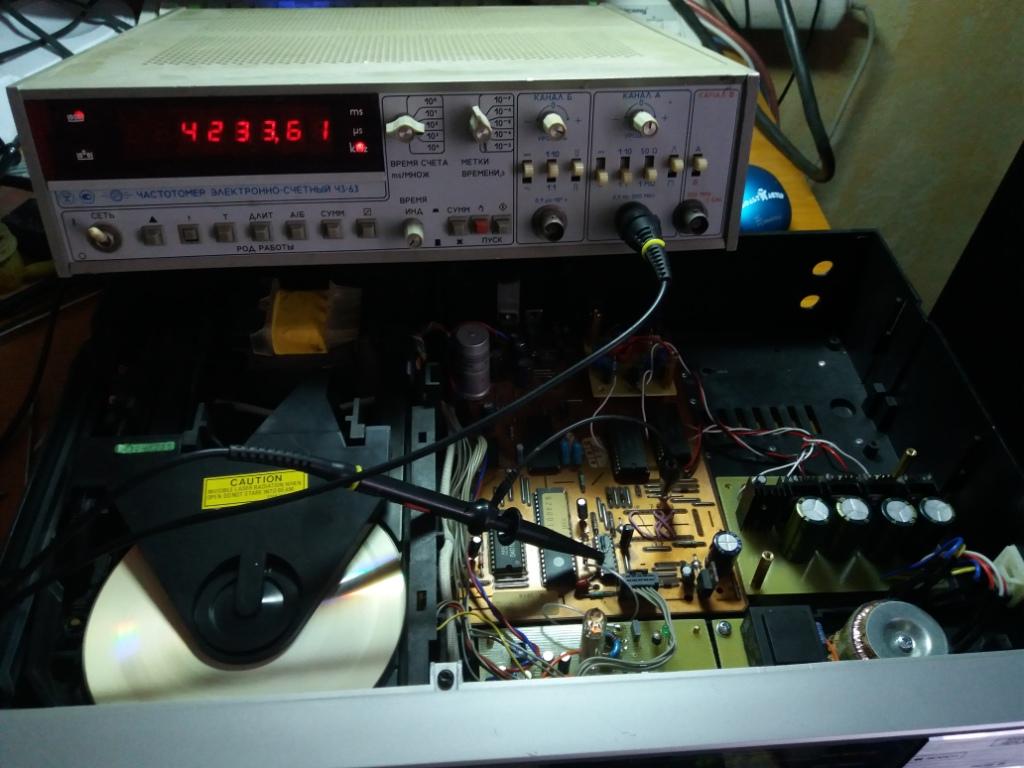

При помощи осциллографа и встроенного в него спектроанализатора, добился минимум гармоник. Первый эксперимент проводим "на соплях". Выкинул обвязку SAA7000 и затактировал ее от внешнего генератора. Все заработало с полпинка. Поставил уже заслушанный диск с Майлзом Дэвисом и пока тыкал осциллографом по схеме плеера, заметил, что появились новые детали в звуке, которых до этого не имел удовольствия услышать на этом аппарате. Это вызвало у меня немалое удивление. В ход пошел диск Dark side of the moon, в котором обилие разного рода "деталек" - очень сильно меня все это впечатлило).

Вложение:

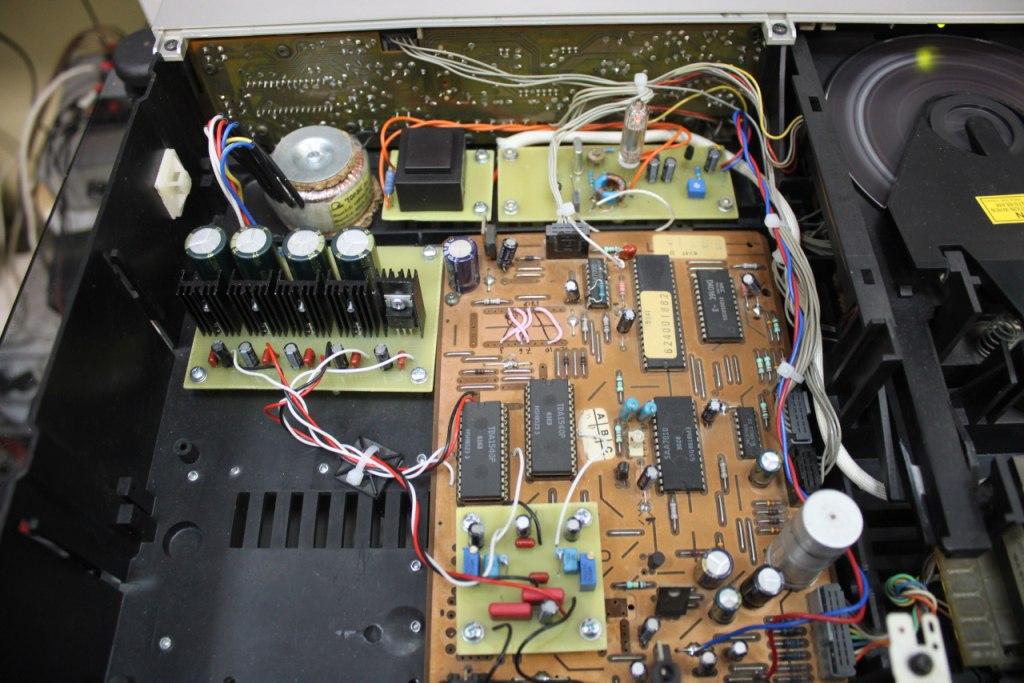

Плату смонтировал на постоянку и отдал на одну самарскую торговую площадку, ибо CD плеер мне в принципе не нужен. Возможно найдется тот, кому он понравится)

Вложение:


Так, что желающие и сомневающиеся - экспериментируйте! Это в принципе не сложно)

З.Ы. Меня не доставайте со сборкой тактовика для Вас, у меня нет на это времени и желания :|


У вас нет необходимых прав для просмотра вложений в этом сообщении.


  Не в сети

 Заголовок сообщения: Ламповый клок
Непрочитанное сообщениеДобавлено: 04 мар 2018, 15:33
Аватара пользователя
Имя: Юрий
Возраст: 51
Откуда: г. Сызрань

На форуме с
Сообщений: 4357
Его благодарили: 332
Денис молодец!!
Но, мне нужен цап..так что .. вот..

-----------------
Непременно все будет ох...но!!!


  Не в сети

 Заголовок сообщения: Ламповый клок
Непрочитанное сообщениеДобавлено: 04 мар 2018, 15:38
Аватара пользователя
Имя: Алексей
Возраст: 42
Откуда: Самара

На форуме с
Сообщений: 2562
Его благодарили: 257
folk писал(а):
З.Ы. Меня не доставайте со сборкой тактовика для Вас, у меня нет на это времени и желания


Ну хоть появился..... :D С удачным экспериментом :2piv:

-----------------
" Лучше один раз увидеть....а заодно и послушать"


  Не в сети Моя система (откроется в новой вкладке)

 Заголовок сообщения: Ламповый клок
Непрочитанное сообщениеДобавлено: 04 мар 2018, 15:39
Модератор
Аватара пользователя
Имя: Евгений
Возраст: 41
Откуда: Омск

На форуме с
Сообщений: 10357
Его благодарили: 1305
Я то думаю- чей сидюк появился в Самаре на ВК :D :pzdr1:


  Не в сети Моя система (откроется в новой вкладке)

 Заголовок сообщения: Ламповый клок
Непрочитанное сообщениеДобавлено: 04 мар 2018, 15:42
Аватара пользователя
Имя: Александр
Возраст: 49
Откуда: г.Омск

На форуме с
Сообщений: 16449
Его благодарили: 912
А цена ....это же не секрет ?


  В сети

 Заголовок сообщения: Ламповый клок
Непрочитанное сообщениеДобавлено: 04 мар 2018, 15:47
Модератор
Аватара пользователя
Имя: Евгений
Возраст: 41
Откуда: Омск

На форуме с
Сообщений: 10357
Его благодарили: 1305
недорого :)


  Не в сети Моя система (откроется в новой вкладке)

 Заголовок сообщения: Ламповый клок
Непрочитанное сообщениеДобавлено: 04 мар 2018, 16:01

Цитата:
и сомневающиеся - экспериментируйте!

Я не сомневаюсь в том что овчинка выделки не стоит. 8-)




 Заголовок сообщения: Ламповый клок
Непрочитанное сообщениеДобавлено: 04 мар 2018, 16:10
Аватара пользователя
Имя: Александр
Возраст: 49
Откуда: г.Омск

На форуме с
Сообщений: 16449
Его благодарили: 912
Стоит....а вот сколько ? Надо искать...


  В сети

 Заголовок сообщения: Ламповый клок
Непрочитанное сообщениеДобавлено: 04 мар 2018, 16:16
Аватара пользователя
Имя: Юрий
Возраст: 51
Откуда: г. Сызрань

На форуме с
Сообщений: 4357
Его благодарили: 332
Ты все ищешь?? Чего??

-----------------
Непременно все будет ох...но!!!


  Не в сети

 Заголовок сообщения: Ламповый клок
Непрочитанное сообщениеДобавлено: 04 мар 2018, 16:17
Аватара пользователя
Имя: Александр
Возраст: 49
Откуда: г.Омск

На форуме с
Сообщений: 16449
Его благодарили: 912
Фся жизнь в поиске и экспериментах... 8-)
