 Заголовок сообщения: Рождение Ongaku...
Непрочитанное сообщениеДобавлено: 24 июн 2020, 19:14
Конструктор
Аватара пользователя
Автор темы

Имя: Сергей
Возраст: 59
Откуда: Самара

На форуме с
Сообщений: 558
Его благодарили: 544

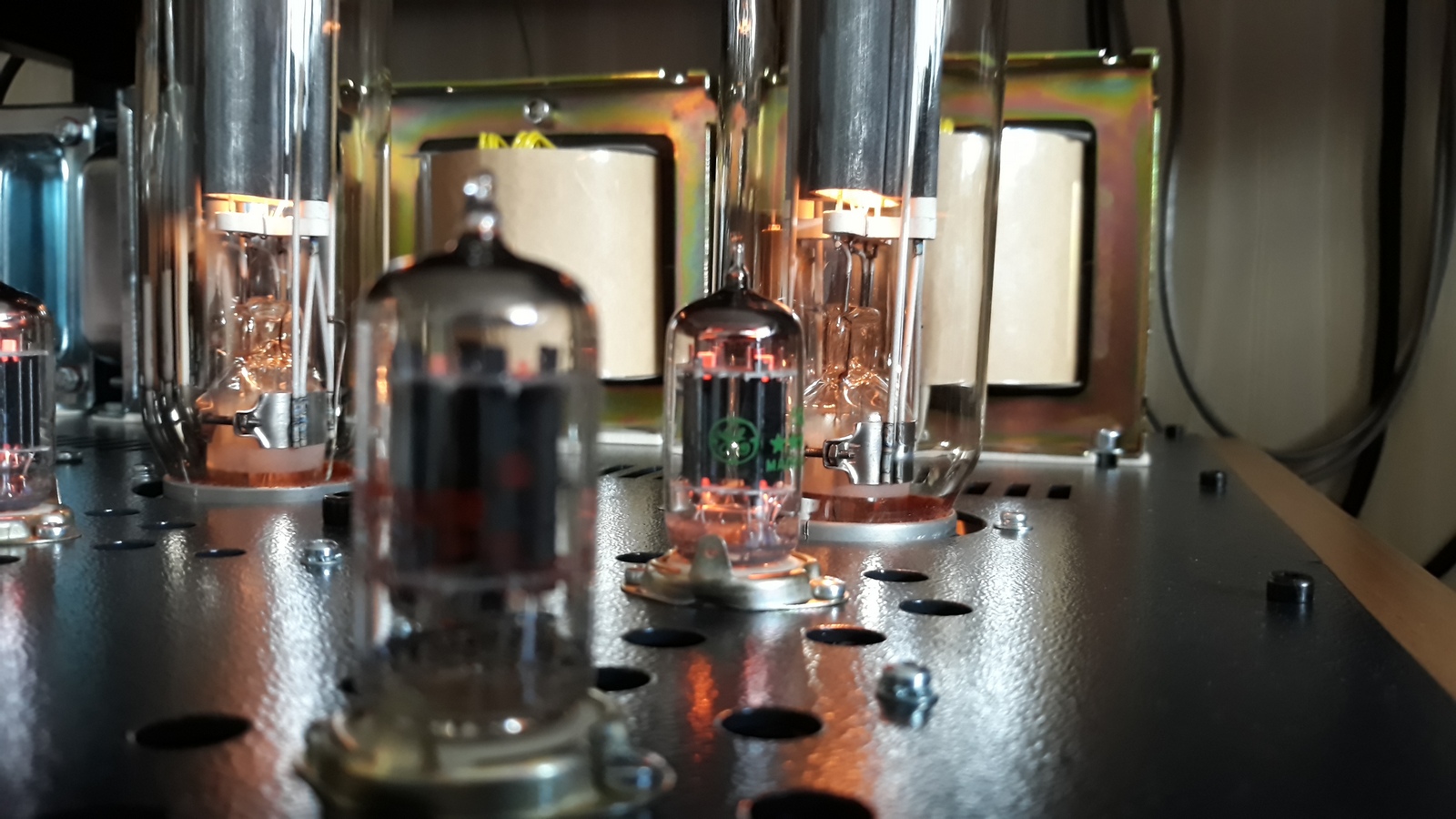

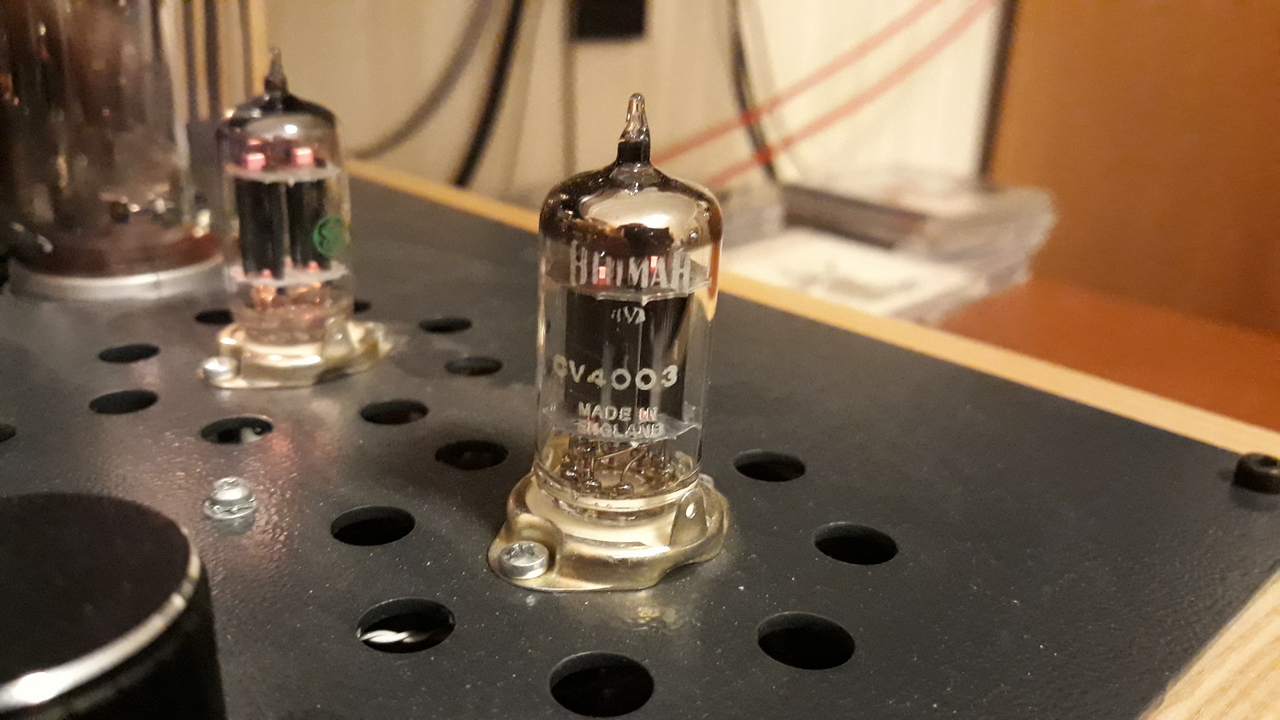

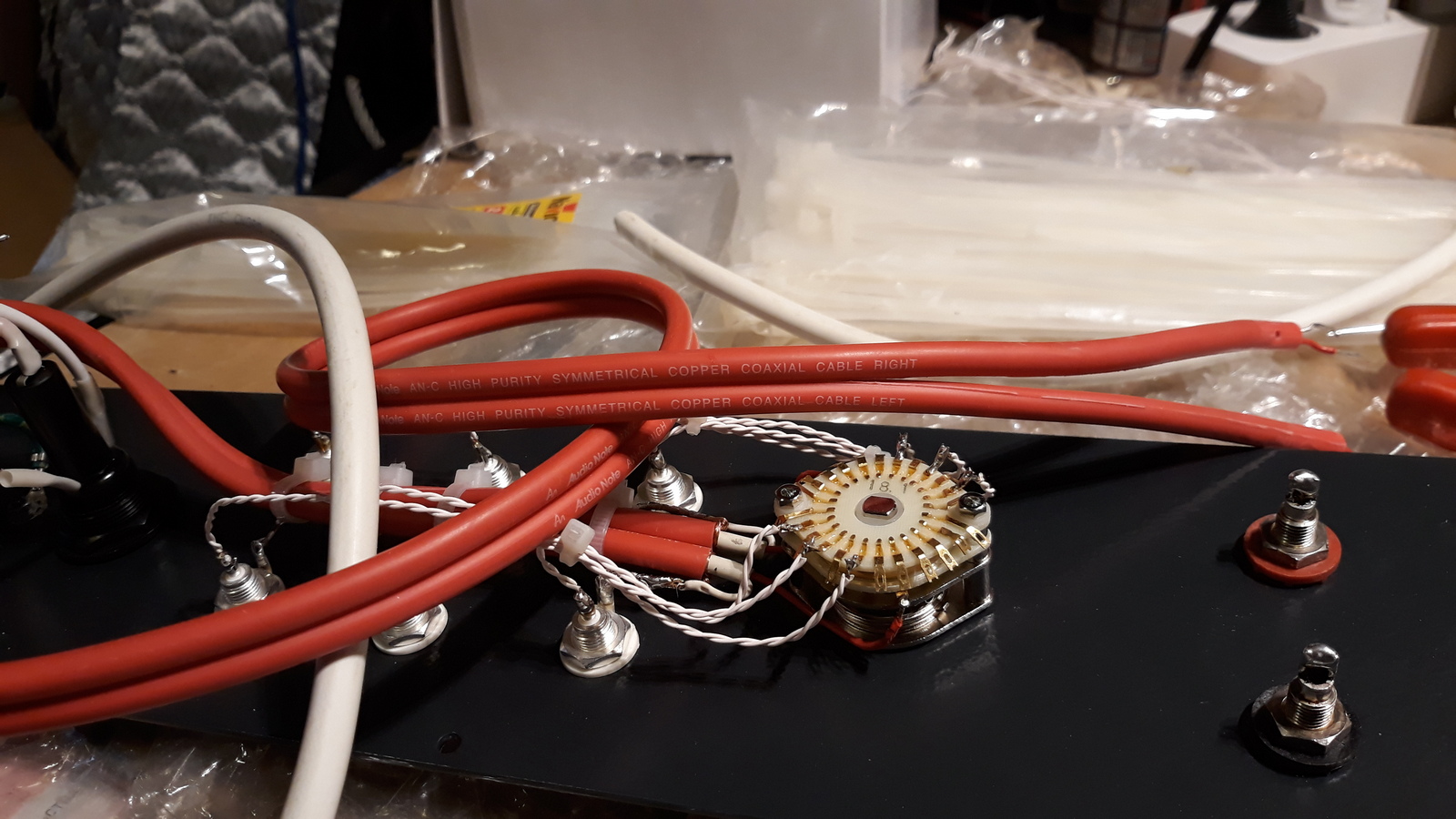

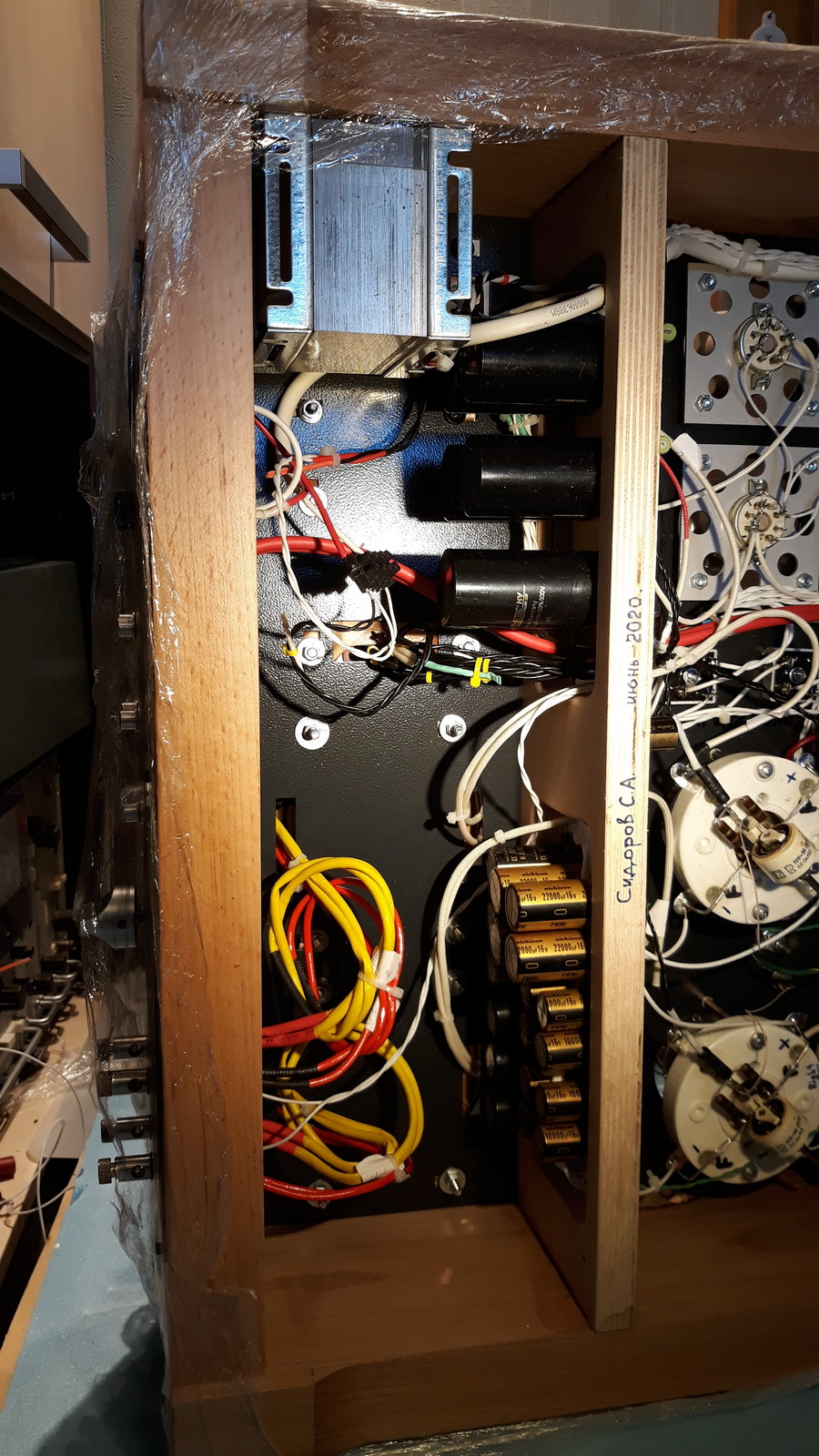

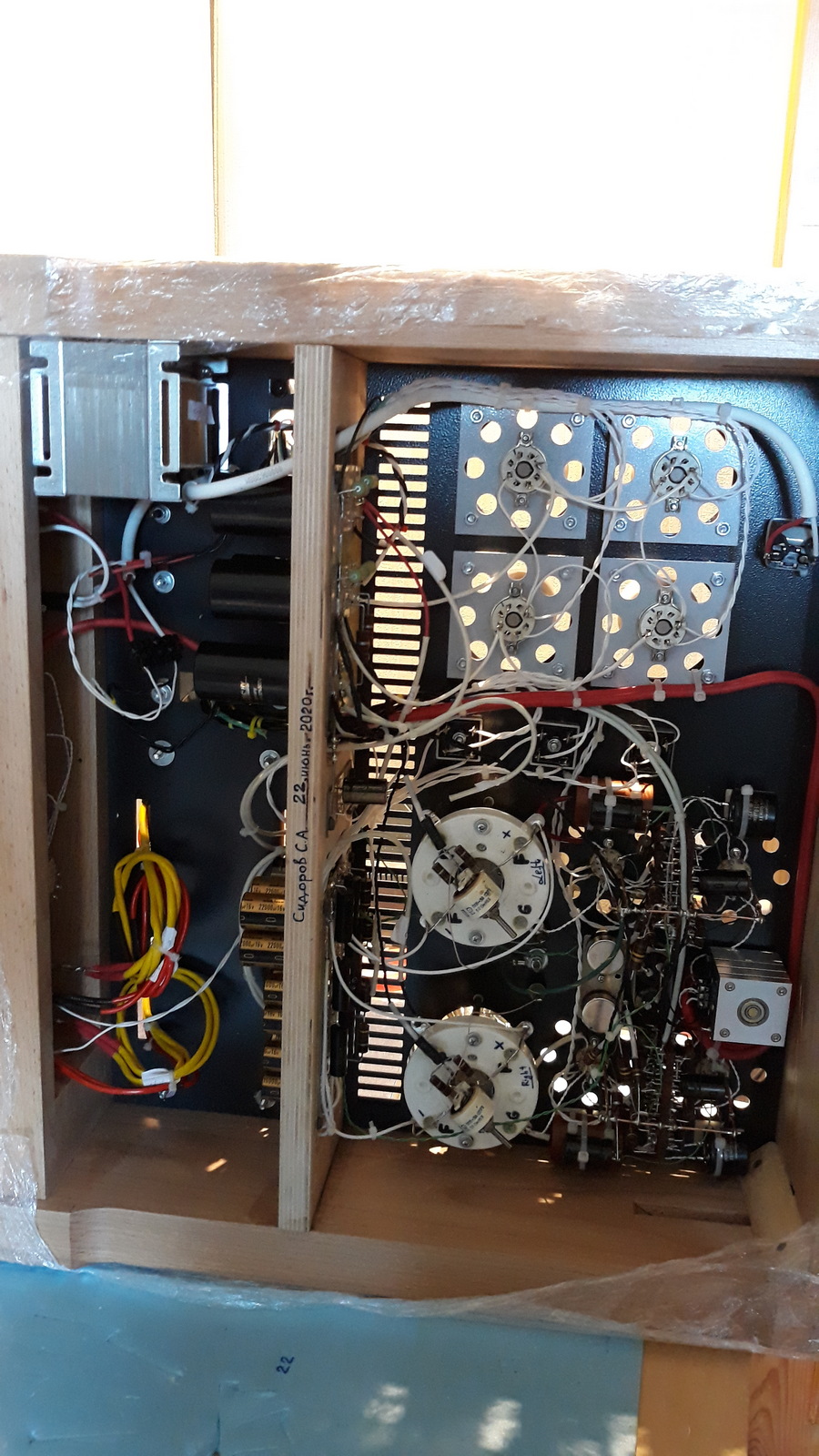

Этот проект родился как дань уважения талантливому сыну японского народа Хирояшу Кондо...Из России с любовью...

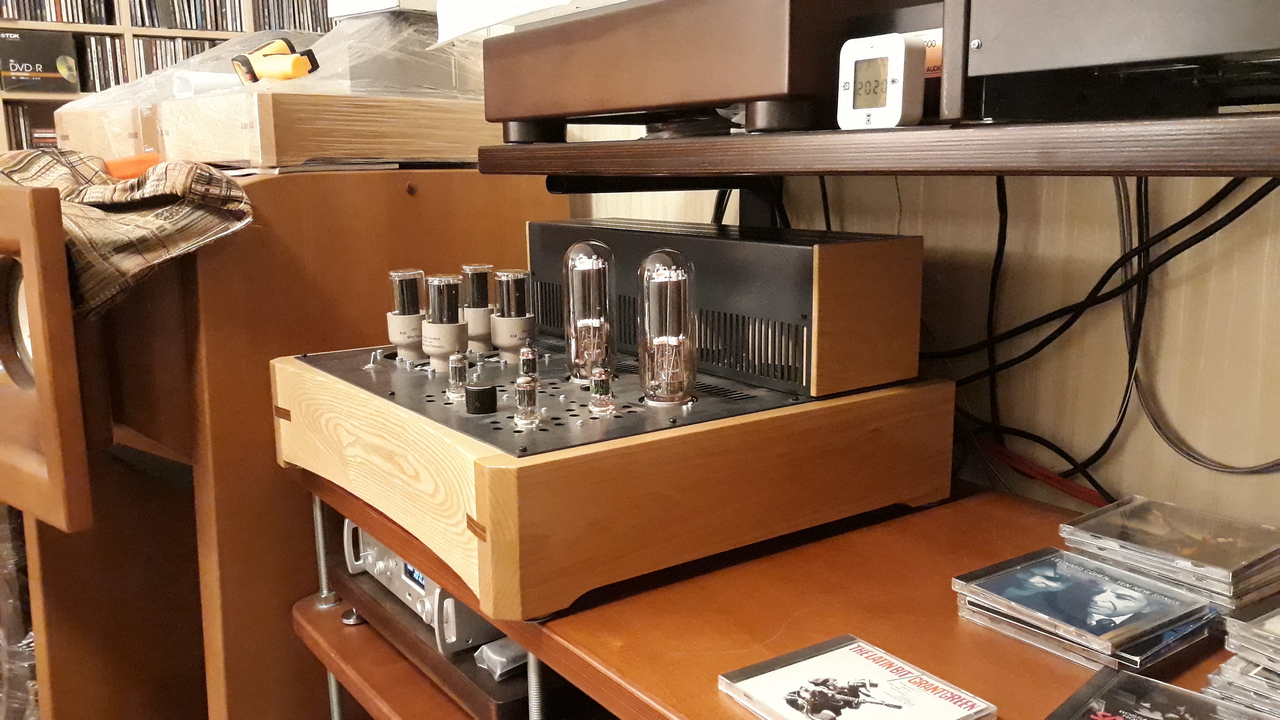

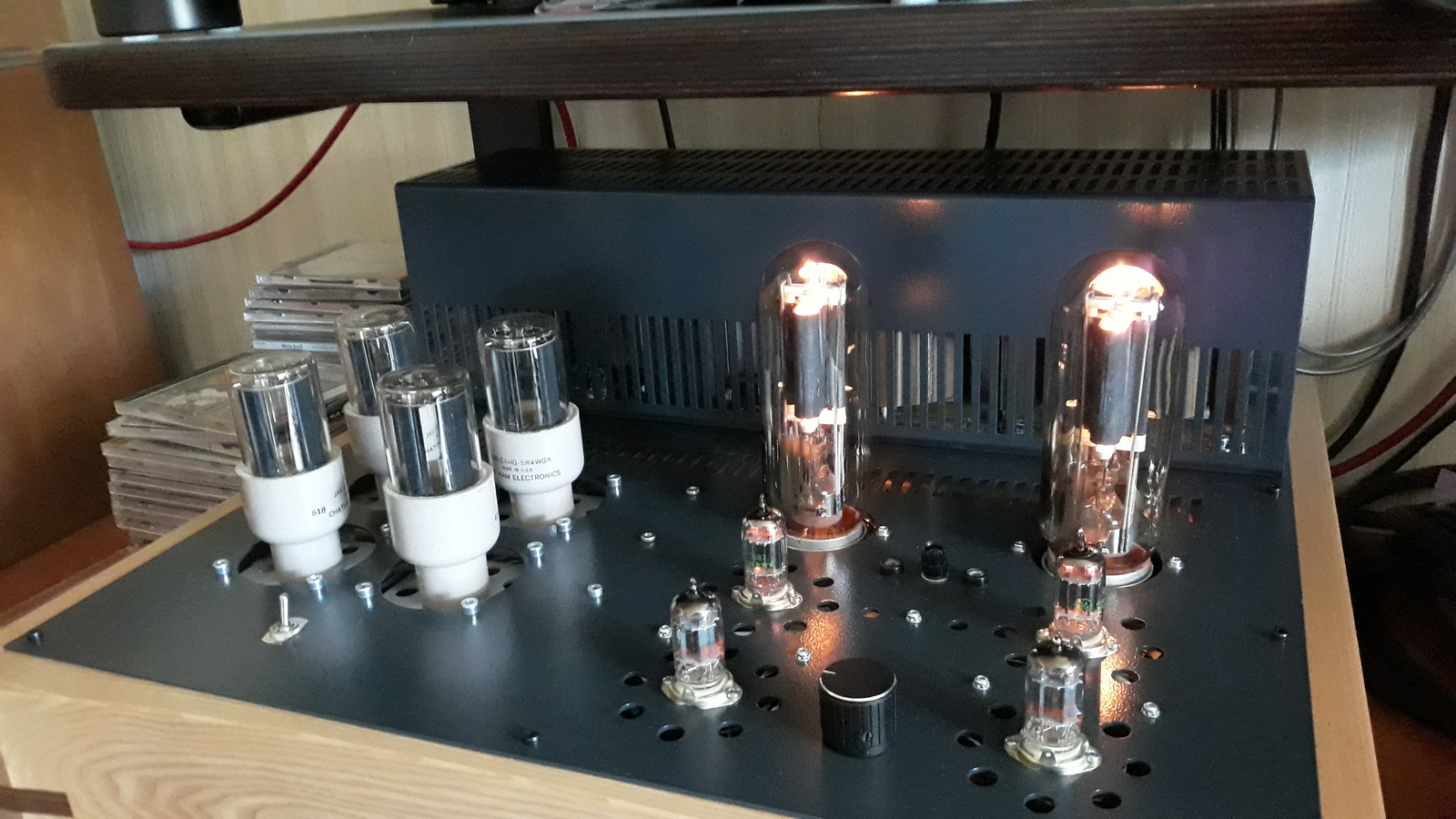

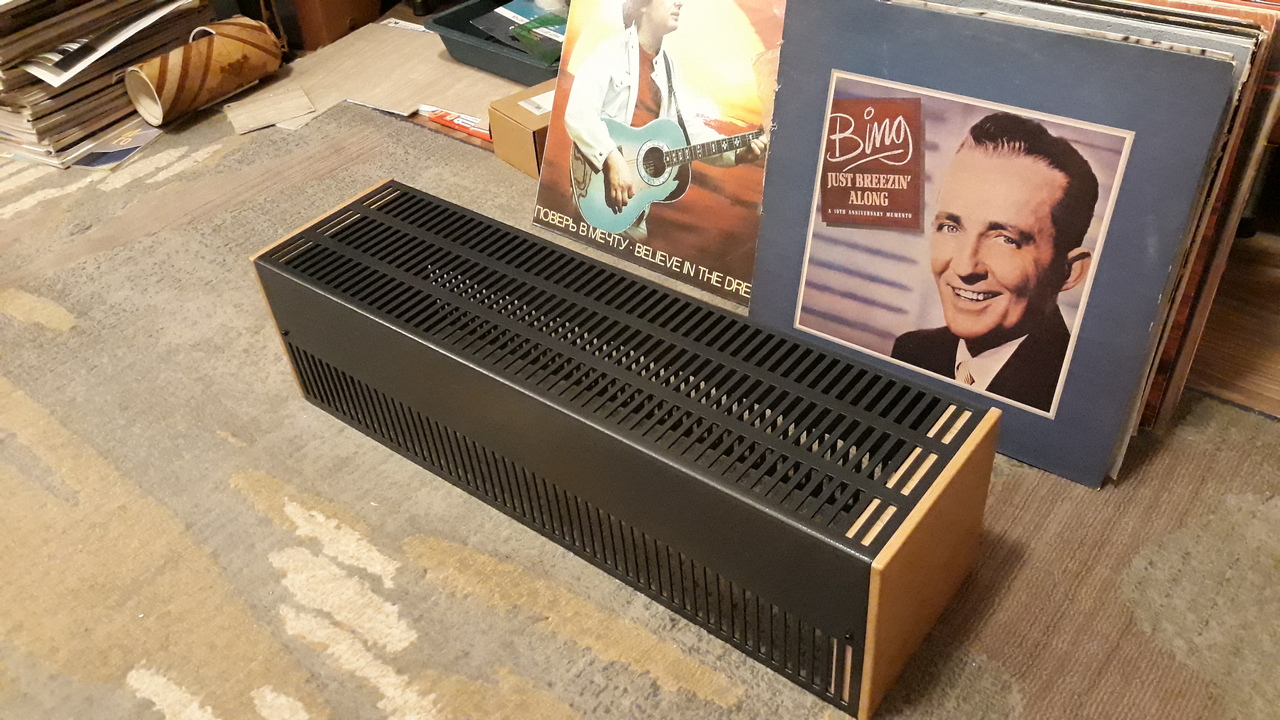

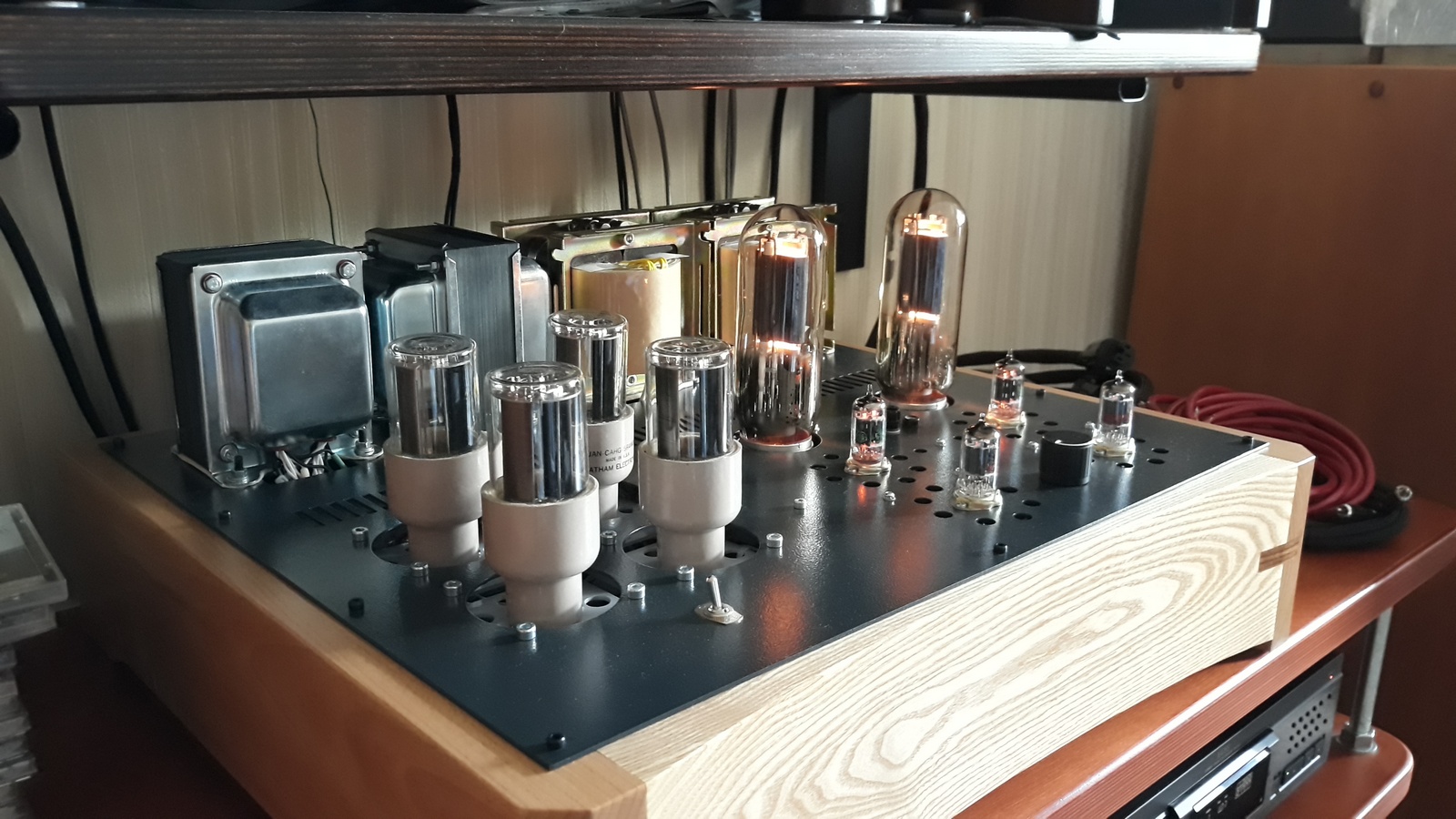

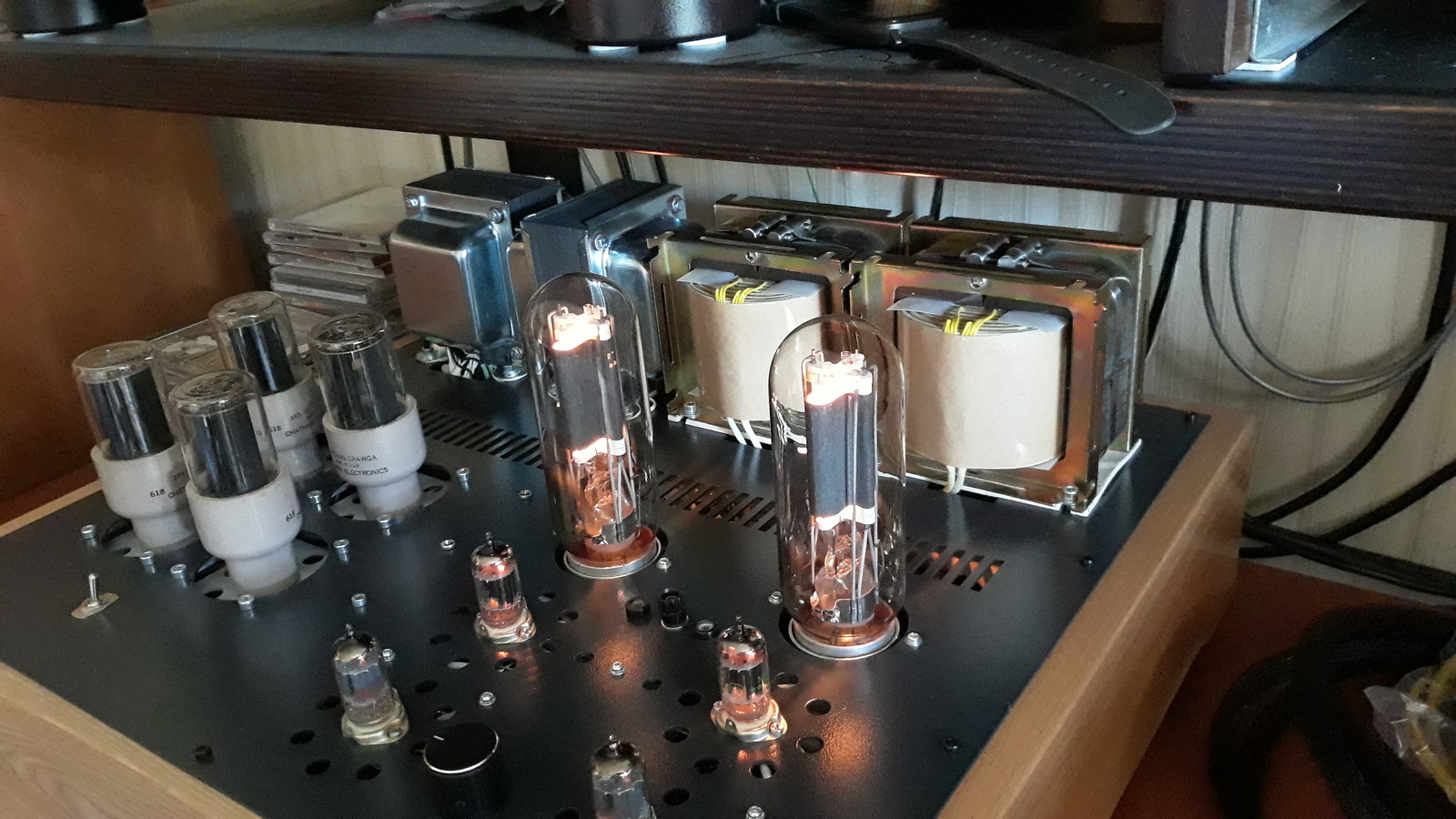

Желание попробовать большой прямонакальный триод 211 в версии Кондо. Английский Онгаку-это совсем другая история.Схемотехника максимально приближена к японской версии...Убрал балланс,местную оос в первом каскаде,выпрямил накал выходных ламп,чуток прибавил кондеров в БП,поставил два силовых трансформатора,анодный и накальный на немецком железе(мотали в Альтаудио).Выходные заказал в Израиле на сикор сердечниках(вес каждого 6 кг).Было принято решение делать медную версию...На мой ух медь чуть менее детальная,зато звучит теплее и мягче.ИМХО.Резисторы АВ. Конденсаторы по питанию Мундорф ,в накалах Ничикон,в катодах первого и второго каскада и в смещении Блекгейты,межкаскадный Дженсен бумага в масле с медными обмотками.Даже входной кабель от коммутатора до РГ пришлось пожертвовать AN-C...(красненький который).Провода для земли моножила,для сигнальных цепей и питания медный ОФС фирмы ХЛО и конечно припой немецкий без свинца... :P Все лампухи штатовские NOS NIB .Корпус от Саши...массив бука ясень,железо от Антона(серый гранит).Короче комплектуха высокого уровня и цены...И вот что получилось...Играет уже 10 часов.... :klass: Пока могу сказать что усилитель имеет свой шикарный голос а 211 триод-великая лампа... :2piv:Продолжение следует... ;)


У вас нет необходимых прав для просмотра вложений в этом сообщении.

-----------------
Путь важнее цели...


  Не в сети Моя система (откроется в новой вкладке)

 Заголовок сообщения: Рождение Ongaku...
Непрочитанное сообщениеДобавлено: 24 июн 2020, 19:40
Модератор
Аватара пользователя
Имя: Алексей
Возраст: 37
Откуда: г. Саянск, Иркутская область

На форуме с
Сообщений: 2098
Его благодарили: 1687
Сергей, поздравляю с запуском очередного шедеврального проекта! :cool:
Но вот на роль ручки регулировки громкости (имхо) надо бы подобрать что-то посолиднее... :oops:

-----------------
Пусть другой гениально играет на флейте,
Но еще гениальнее слушали вы...

https://www.instagram.com/okkultixx


  Не в сети Магазин на avito.ru (откроется в новом окне) Моя система (откроется в новой вкладке)

 Заголовок сообщения: Рождение Ongaku...
Непрочитанное сообщениеДобавлено: 24 июн 2020, 19:54
Модератор
Аватара пользователя


На форуме с
Сообщений: 16821
Его благодарили: 2687

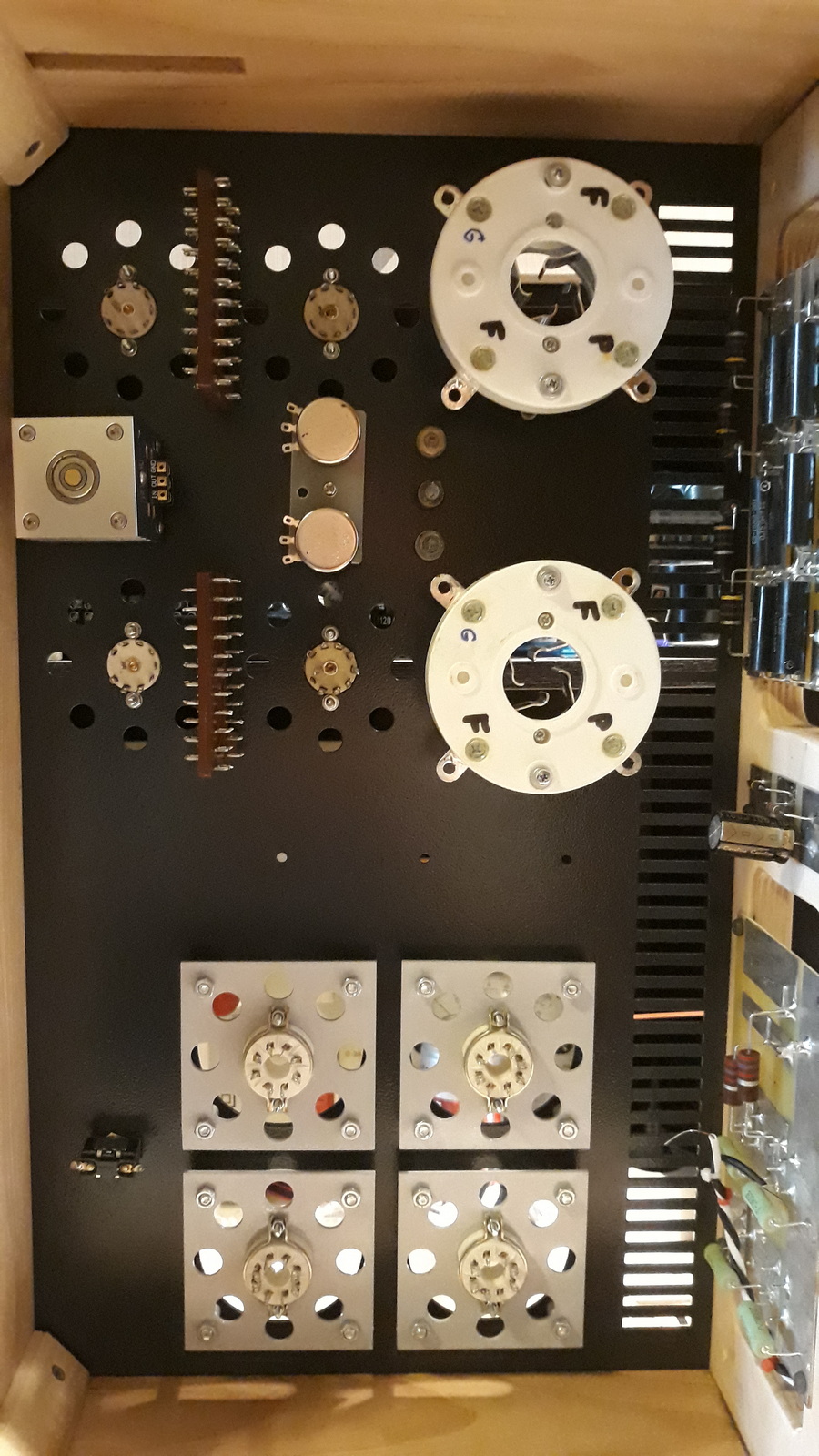

Первый раз вижу такие панельки для ламп. Прямо как патрон для осветительной арматуры


  Не в сети

 Заголовок сообщения: Рождение Ongaku...
Непрочитанное сообщениеДобавлено: 24 июн 2020, 20:57
Конструктор
Аватара пользователя
Автор темы

Имя: Сергей
Возраст: 59
Откуда: Самара

На форуме с
Сообщений: 558
Его благодарили: 544

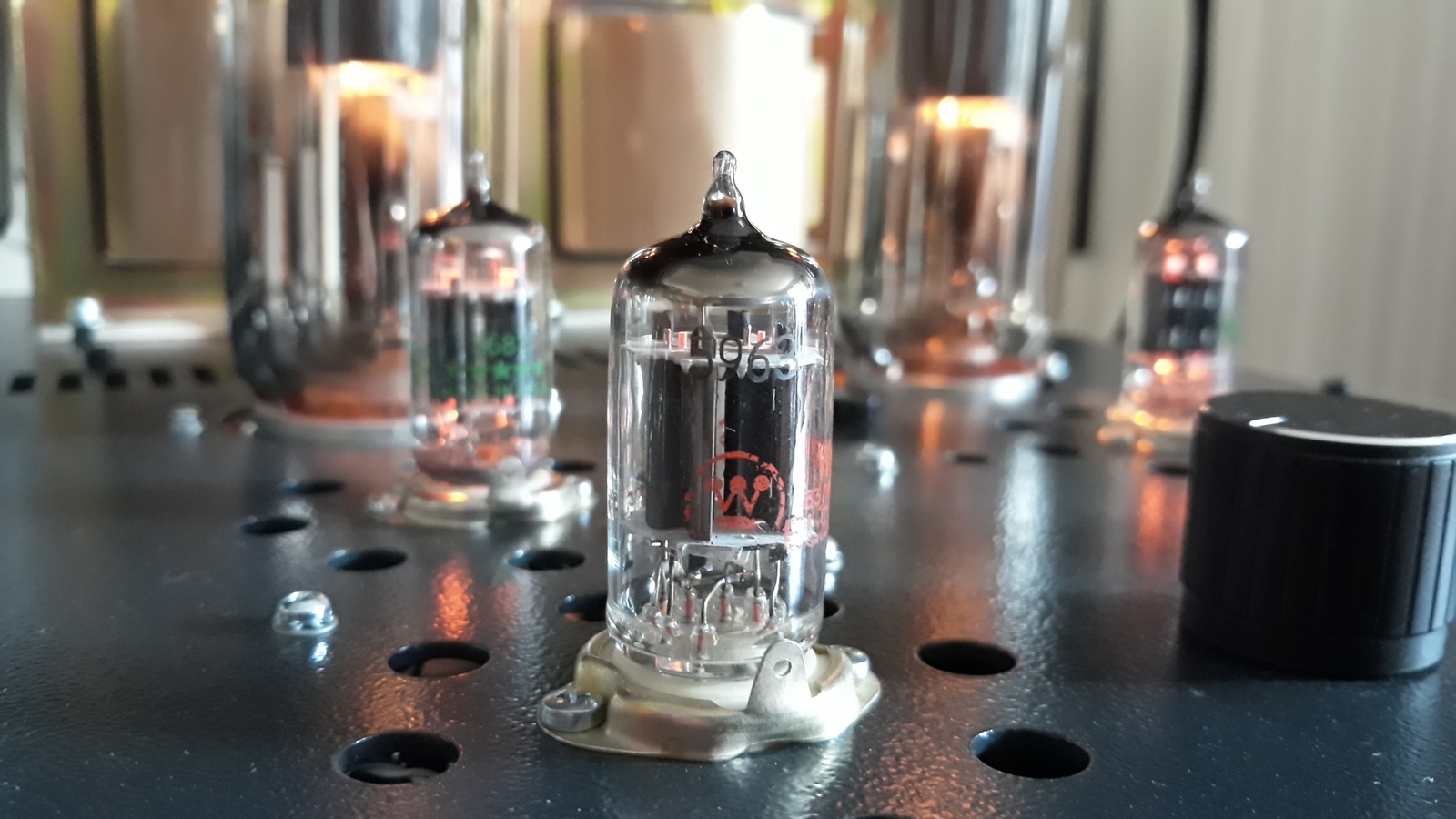

Панельки все стандартные... :o На кены и пальчики наши с военной приемки керамика,серебро...на 211 стандартные,такие у AN Квортрупа стоят... :roll:А ручки винтажные кончились,а какие надо поставить,Алексей? :oops:

-----------------
Путь важнее цели...


  Не в сети Моя система (откроется в новой вкладке)

 Заголовок сообщения: Рождение Ongaku...
Непрочитанное сообщениеДобавлено: 24 июн 2020, 20:58
Модератор
Аватара пользователя


На форуме с
Сообщений: 16821
Его благодарили: 2687
Я про те, что на переднем плане



  Не в сети

 Заголовок сообщения: Рождение Ongaku...
Непрочитанное сообщениеДобавлено: 24 июн 2020, 21:01
Конструктор
Аватара пользователя
Автор темы

Имя: Сергей
Возраст: 59
Откуда: Самара

На форуме с
Сообщений: 558
Его благодарили: 544
У Sun Audio такие подсмотрел...понравилось... :cool:

-----------------
Путь важнее цели...


  Не в сети Моя система (откроется в новой вкладке)

 Заголовок сообщения: Рождение Ongaku...
Непрочитанное сообщениеДобавлено: 24 июн 2020, 21:02
Аватара пользователя

Откуда: Самара

На форуме с
Сообщений: 12362
Его благодарили: 1652

Предупреждения: 1
Ага, пару месяцев назад смотрел с придыханием на эту штуку, фото не передает ее габаритов и степень эмоционального воздействия на мой неокрепший организм)
Поздравляю с запуском!)

-----------------
Цыкирен - это воздушные, кристальные верха, Копытен - глубокие, артикулированные низы. Все что между - проникновенные, чувственные сопле.


  Не в сети Моя система (откроется в новой вкладке)

 Заголовок сообщения: Рождение Ongaku...
Непрочитанное сообщениеДобавлено: 24 июн 2020, 21:04
Модератор
Аватара пользователя
Имя: Алексей
Возраст: 37
Откуда: г. Саянск, Иркутская область

На форуме с
Сообщений: 2098
Его благодарили: 1687
Сидоров СА писал(а):
А ручки винтажные кончились,а какие надо поставить,Алексей? :oops:


Вот туда прямо именно винтажная и просится! Что-то массивное, от советской измериловки...(как у меня на понтенциометре, в корпусе которого я корректор собирал).
Но, это дело наживное... я полагаю... :2piv:

-----------------
Пусть другой гениально играет на флейте,
Но еще гениальнее слушали вы...

https://www.instagram.com/okkultixx


  Не в сети Магазин на avito.ru (откроется в новом окне) Моя система (откроется в новой вкладке)

 Заголовок сообщения: Рождение Ongaku...
Непрочитанное сообщениеДобавлено: 24 июн 2020, 21:15
Конструктор
Аватара пользователя
Автор темы

Имя: Сергей
Возраст: 59
Откуда: Самара

На форуме с
Сообщений: 558
Его благодарили: 544

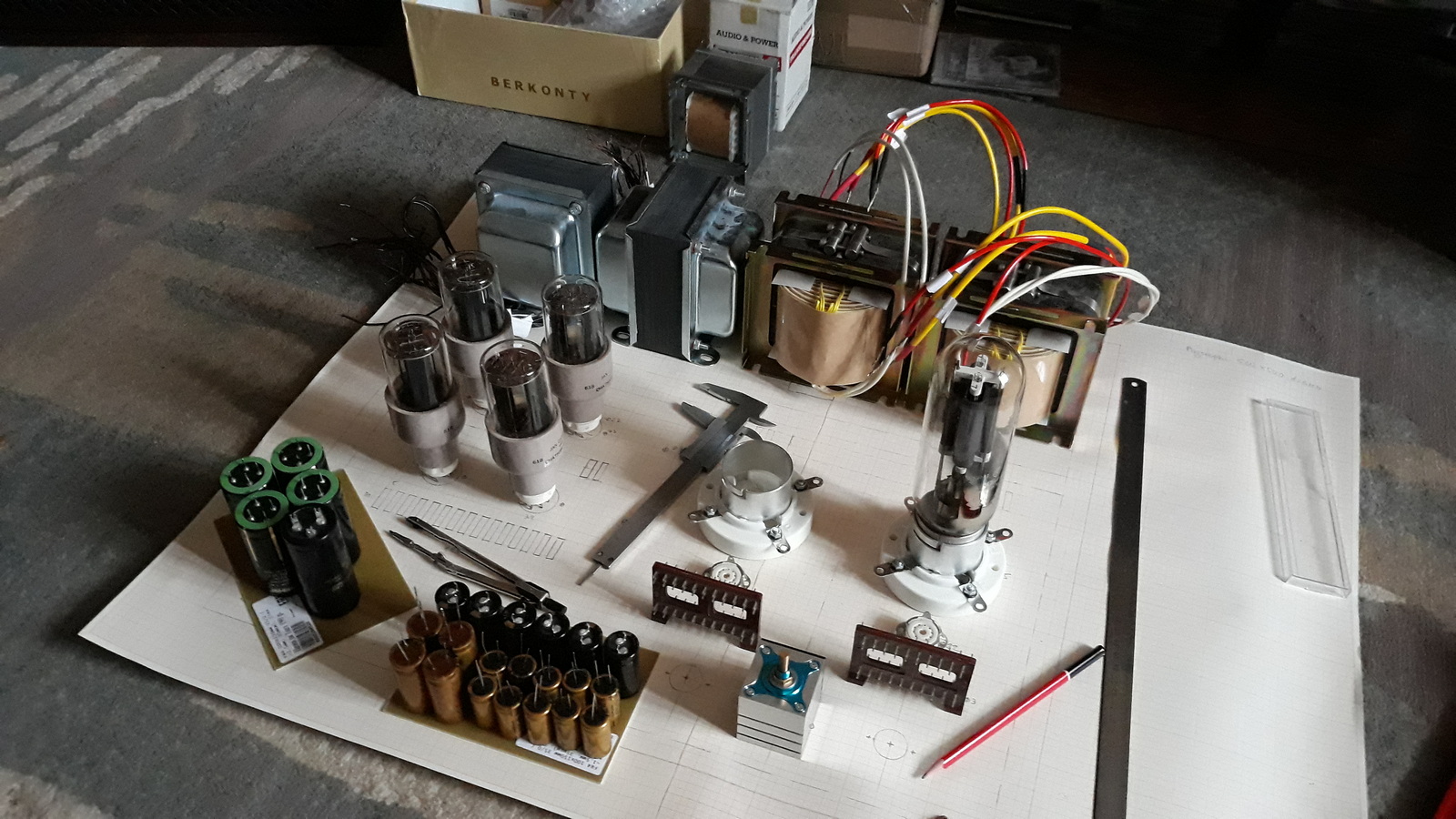

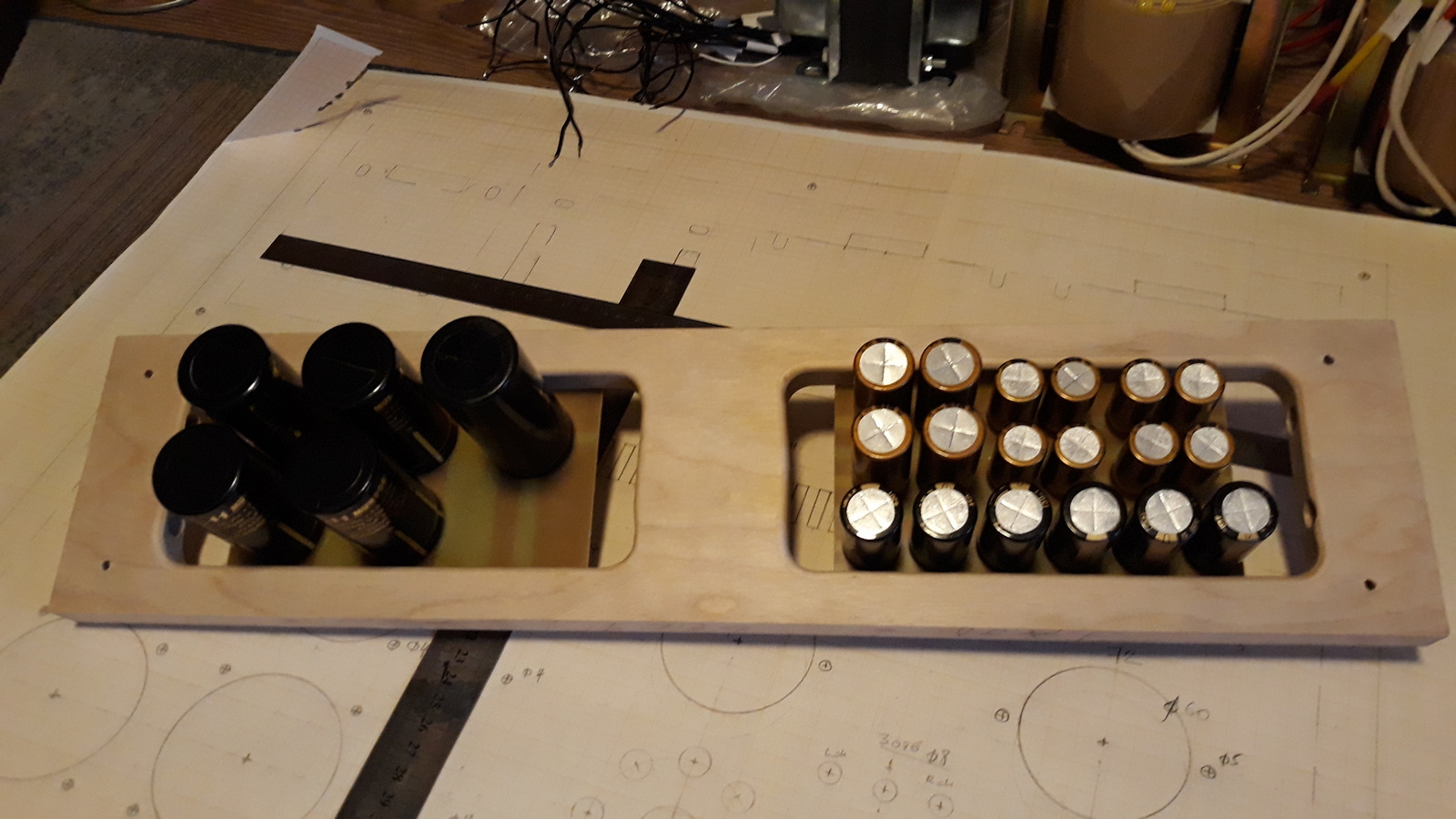

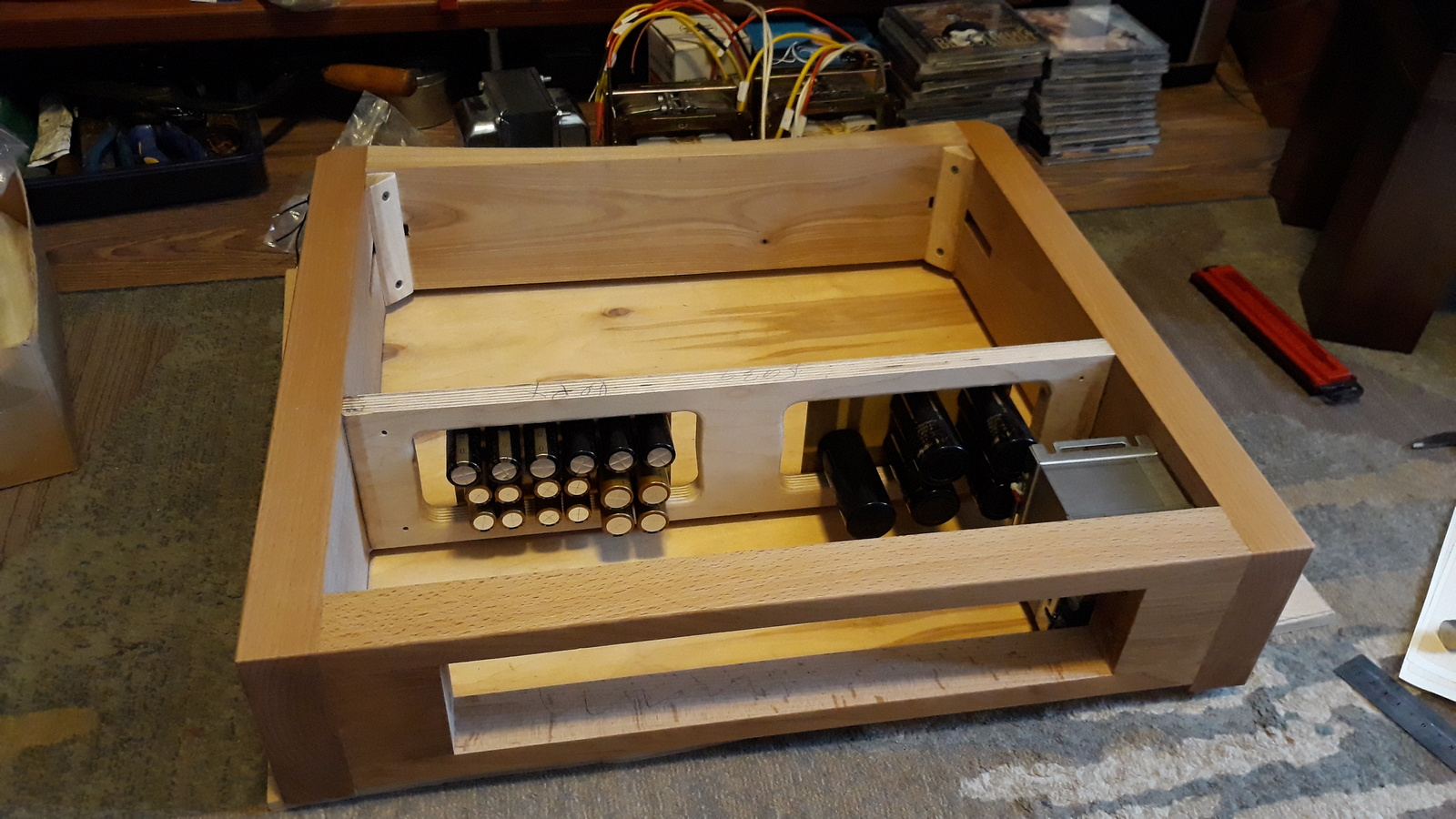

А вот так все начиналось... :shock:


У вас нет необходимых прав для просмотра вложений в этом сообщении.

-----------------
Путь важнее цели...


  Не в сети Моя система (откроется в новой вкладке)

 Заголовок сообщения: Рождение Ongaku...
Непрочитанное сообщениеДобавлено: 24 июн 2020, 22:21
Аватара пользователя
Имя: Андрей
Откуда: Санкт-Петербург

На форуме с
Сообщений: 375
Его благодарили: 36
Где-то заплакал один Мотя :lol:

-----------------
NAKAMICHI 680ZX\682ZX\zx-7


  Не в сети

 Заголовок сообщения: Рождение Ongaku...
Непрочитанное сообщениеДобавлено: 25 июн 2020, 19:05
Модератор
Аватара пользователя
Имя: Евгений
Возраст: 43
Откуда: Омск

На форуме с
Сообщений: 10735
Его благодарили: 1543
Я подозреваю- по цене тоже как Ongaku? :)


  Не в сети Моя система (откроется в новой вкладке)

 Заголовок сообщения: Рождение Ongaku...
Непрочитанное сообщениеДобавлено: 26 июн 2020, 05:58
Конструктор
Аватара пользователя
Автор темы

Имя: Сергей
Возраст: 59
Откуда: Самара

На форуме с
Сообщений: 558
Его благодарили: 544

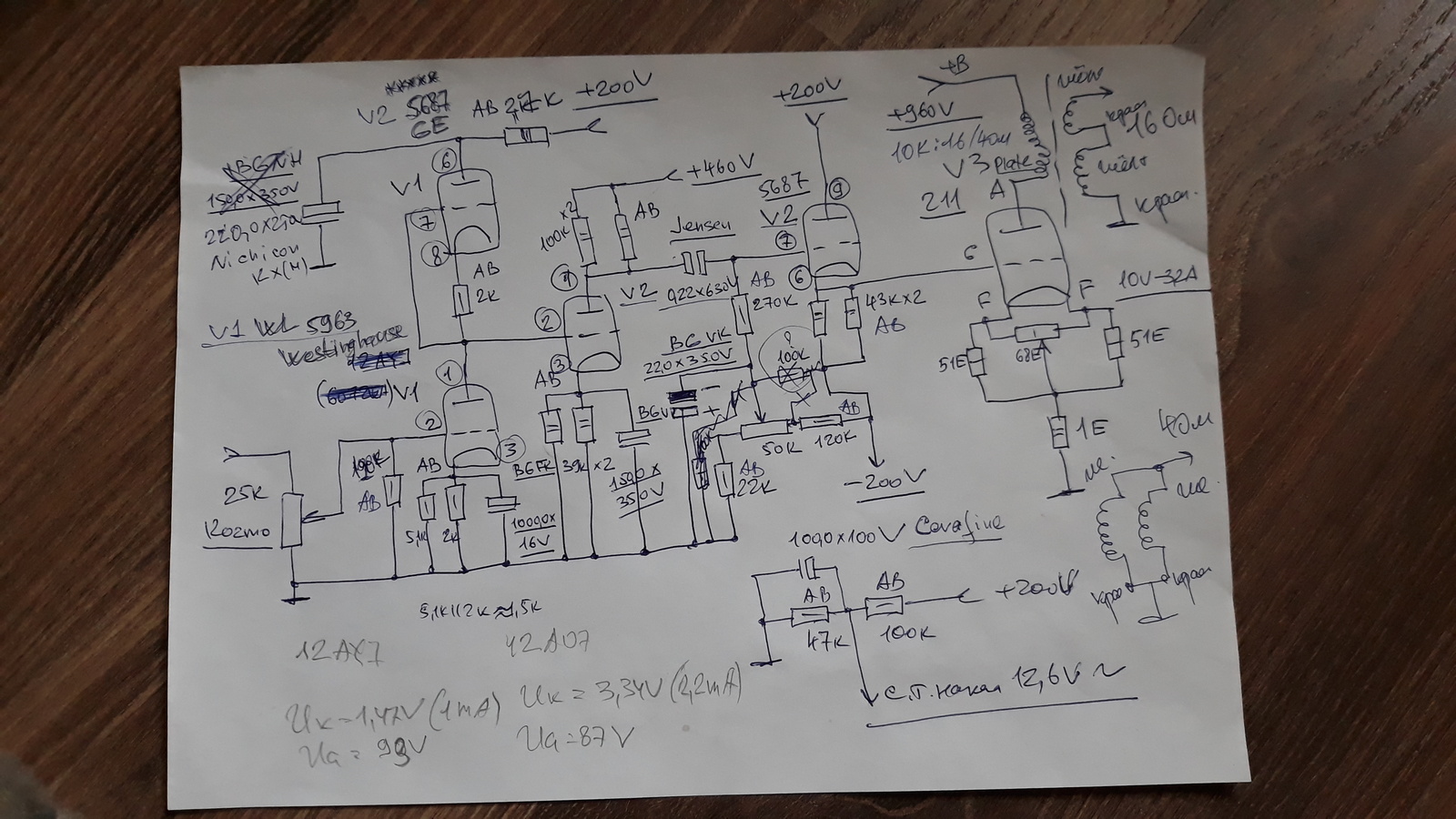

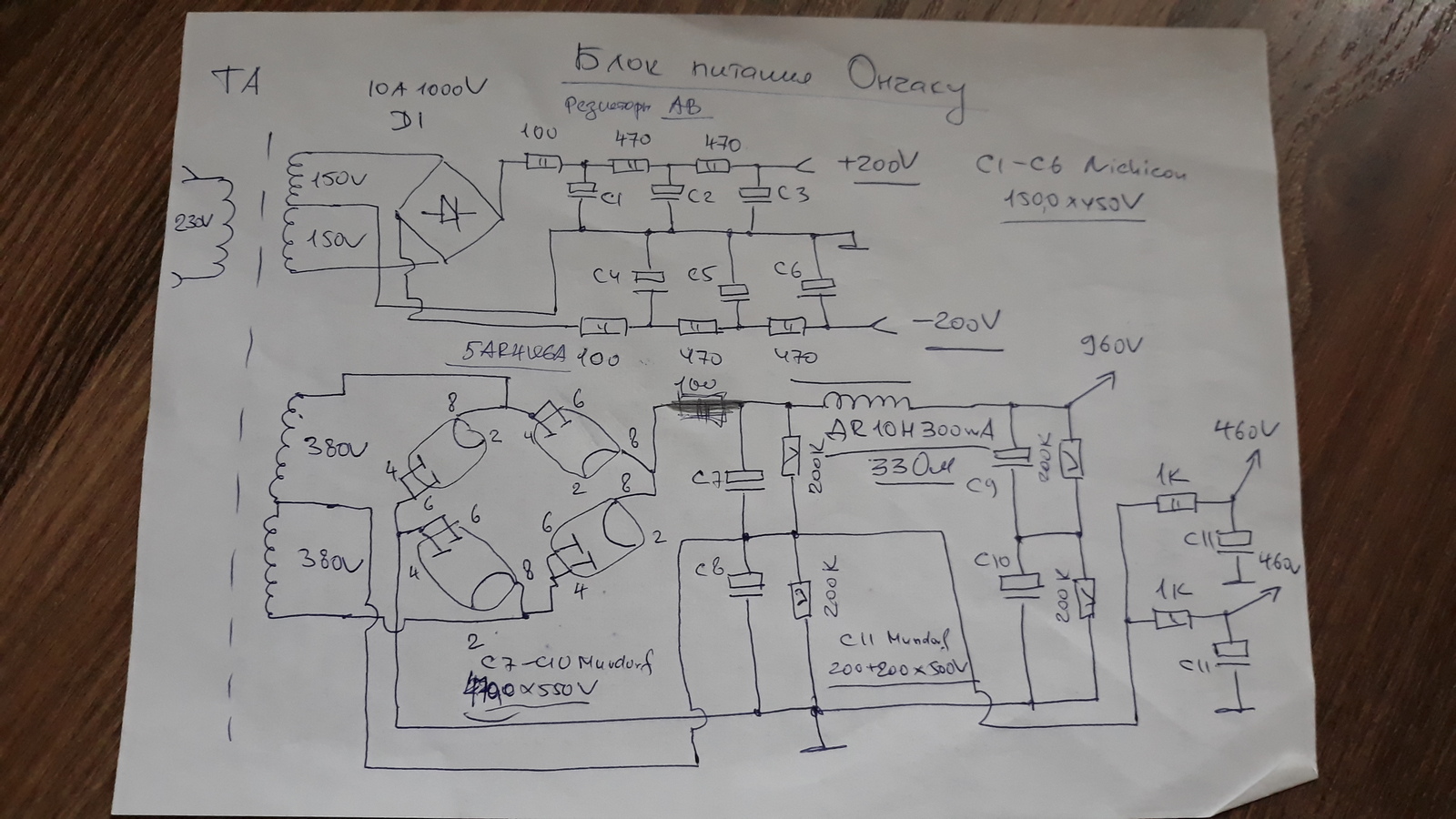

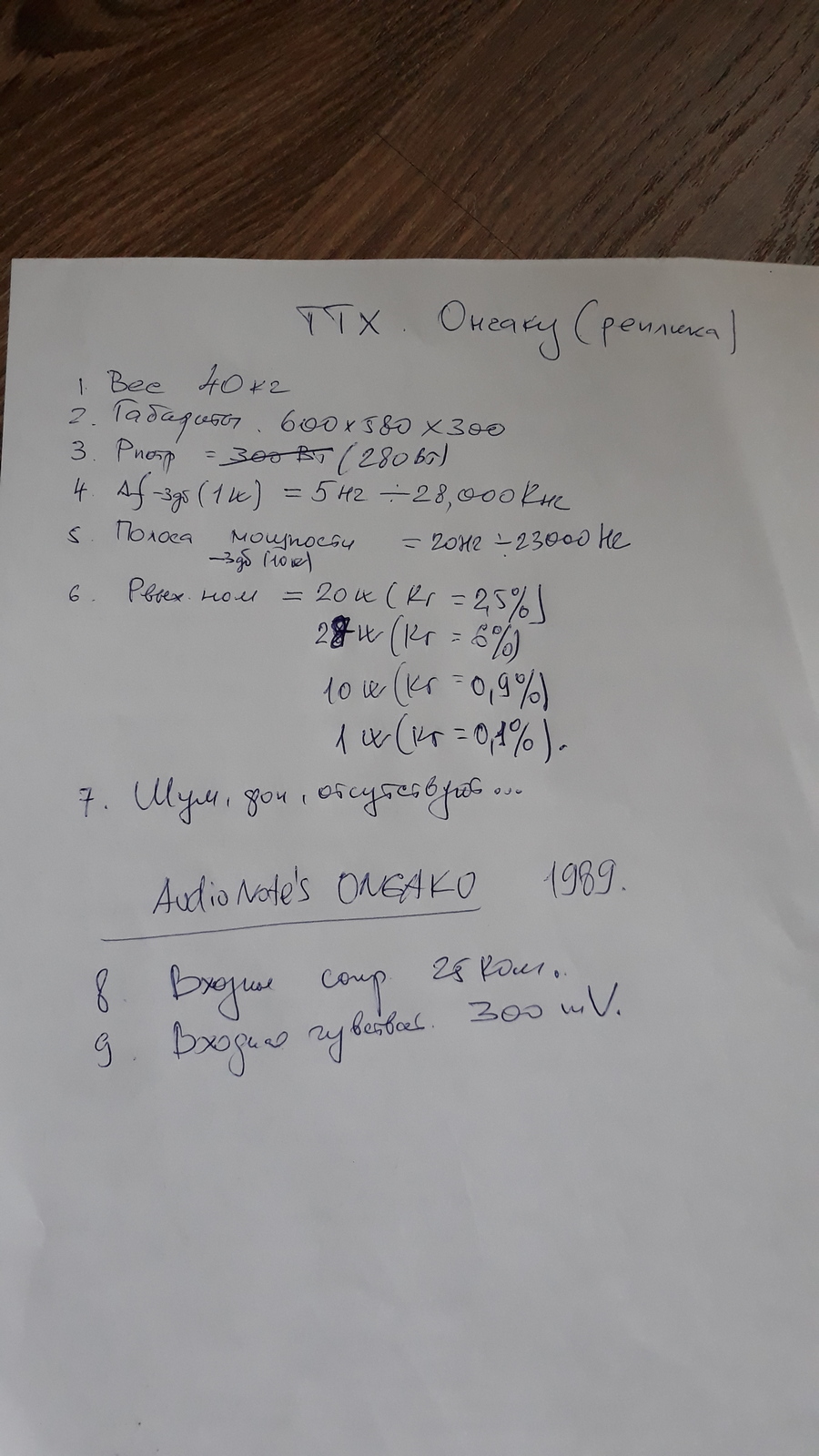

А вот и схемки...что у меня получилось... :roll:
Когда делаешь проект такого уровня...дешево не получится,но в пределах разумного... :2piv:


У вас нет необходимых прав для просмотра вложений в этом сообщении.

-----------------
Путь важнее цели...


  Не в сети Моя система (откроется в новой вкладке)
