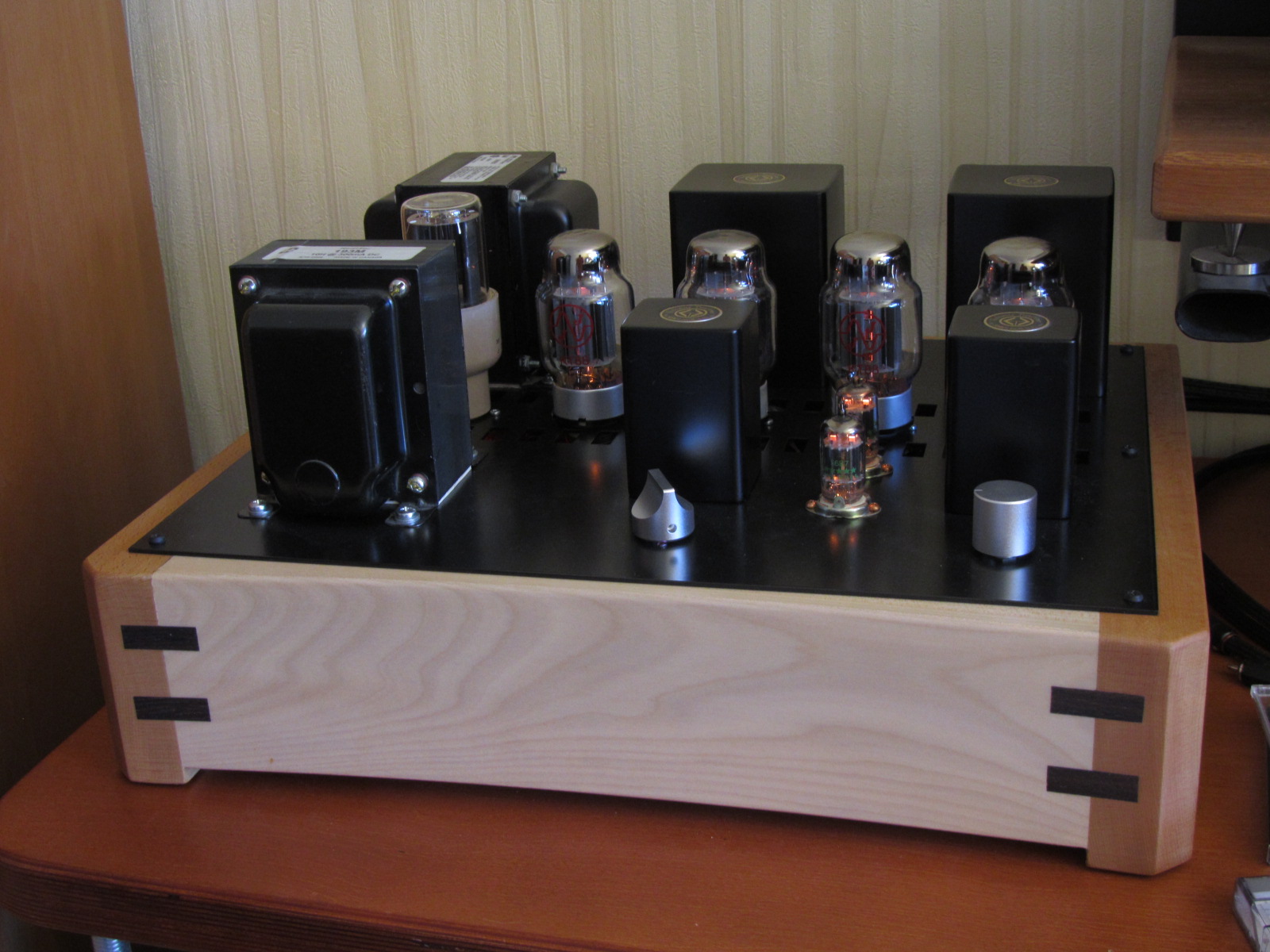

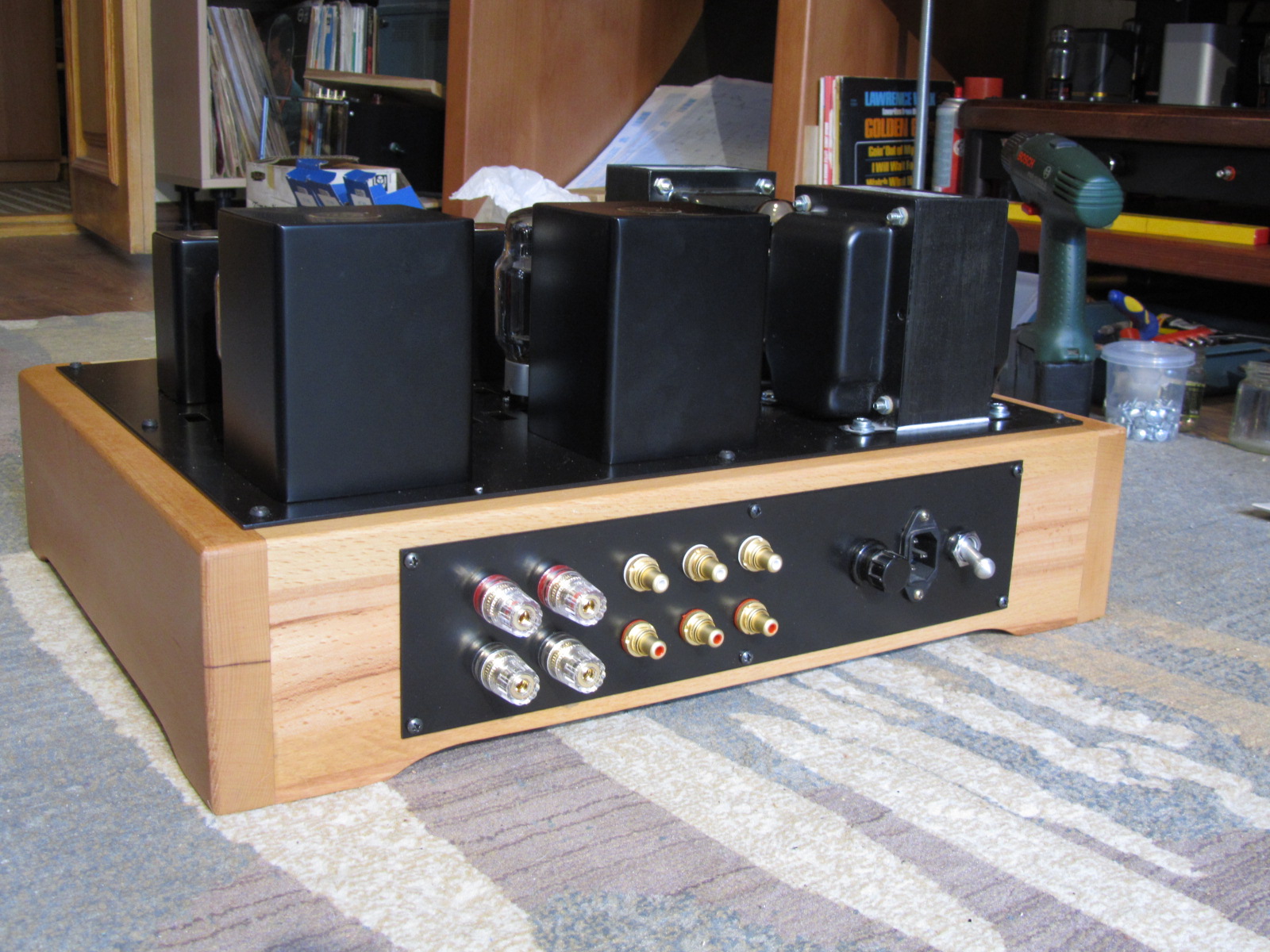

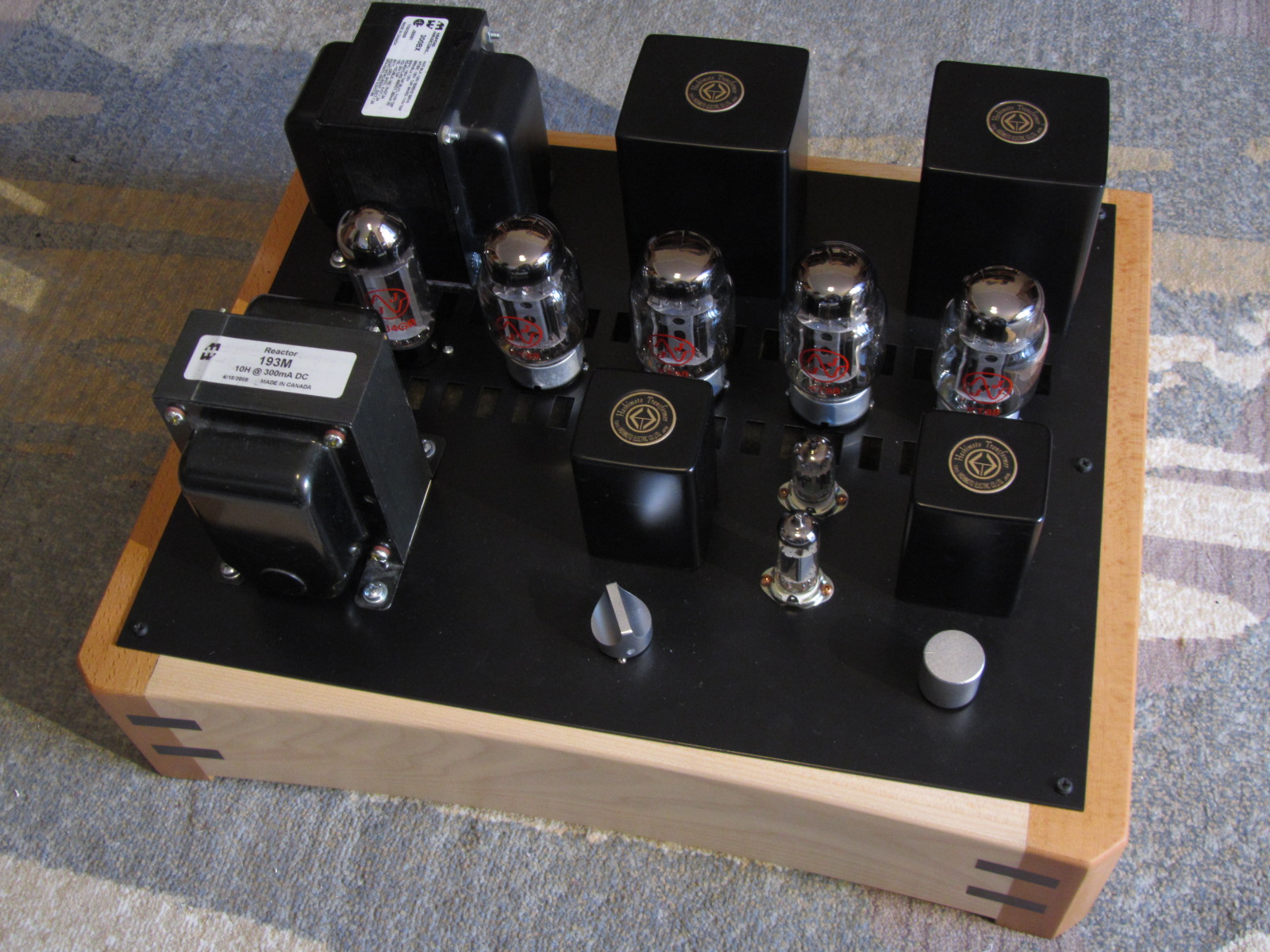

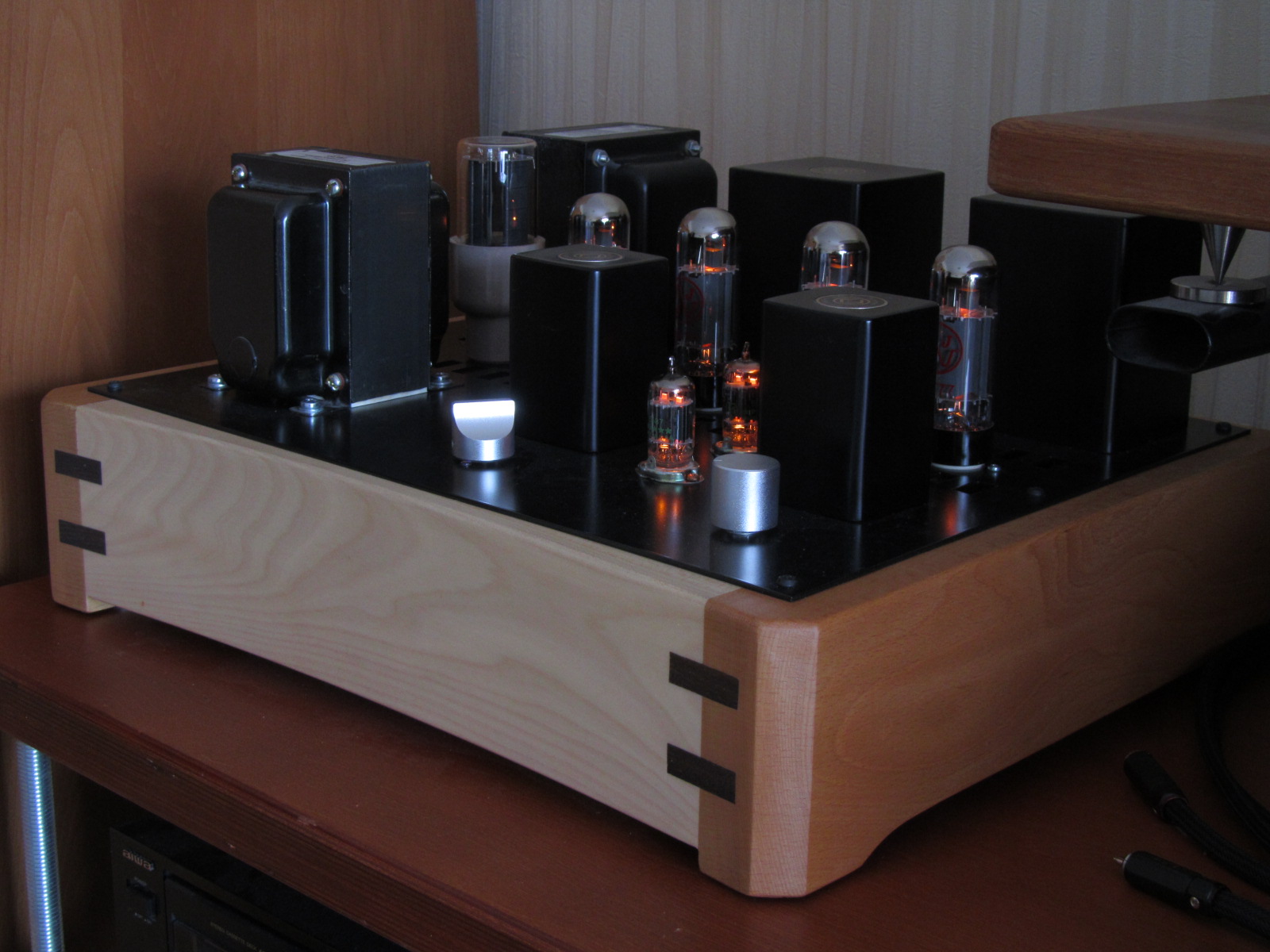

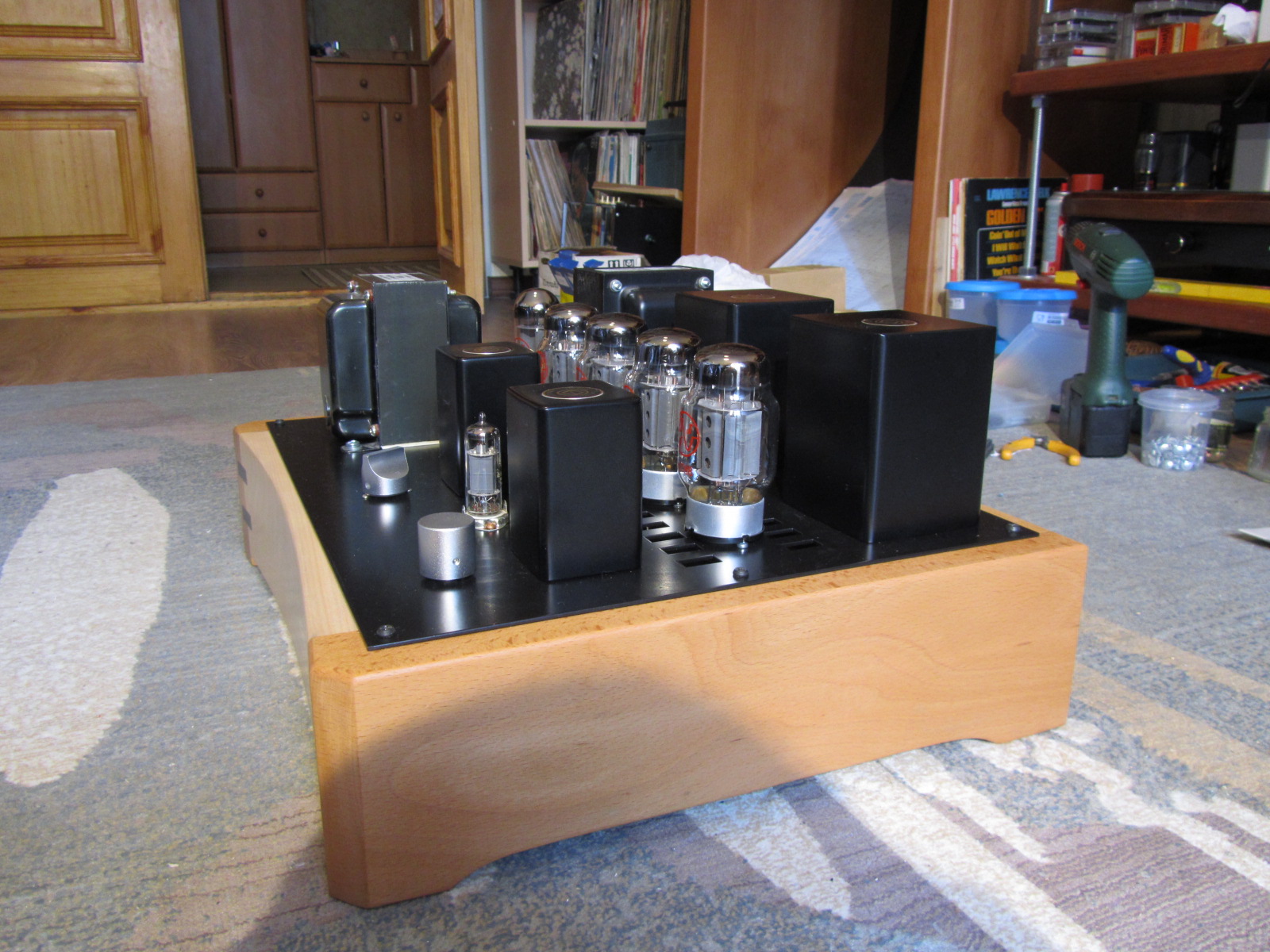

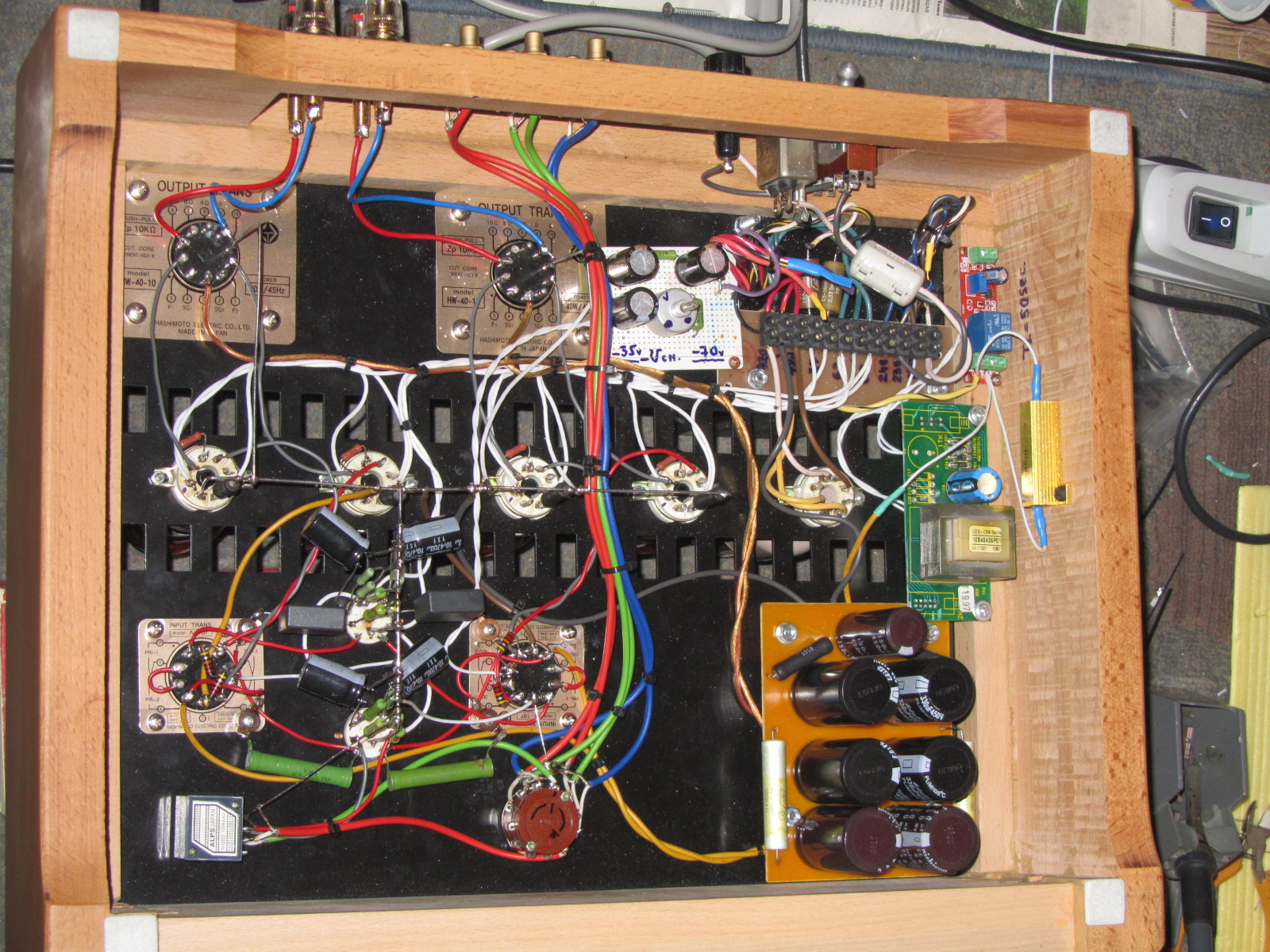

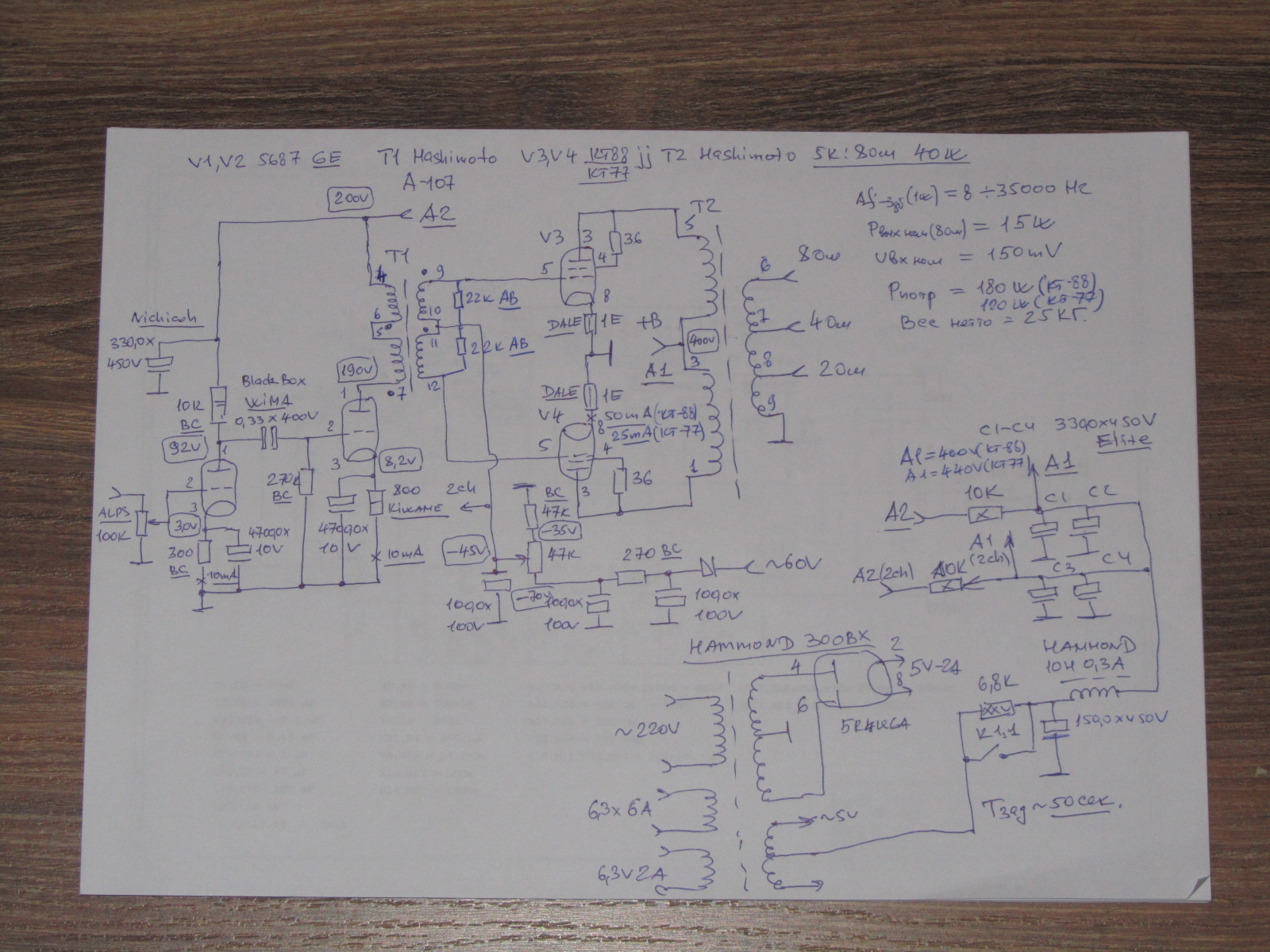

В своем разделе буду делиться опытом постройки ламповых усилителей. Хочу показать, что сделать усилитель не так уж и сложно, нужно просто дружить с инструментами, паяльником и головой...
От прошлых проектов остались выходники и межкаскадники Hashimoto, анодно-накальный и дроссель Hammond.
Лампы JJ KT-77 и KT-88 подобранные квартеты заказал у немцев ( http://www.tubeampdoctor.com ), на драйвер и входной каскад решил поставить шикарные 5687 фирмы GE, кенотрон 5R4WGA фирмы Chatham Electronics. Решил сделать интегральник...три входа будет достаточно, РГ ALPS, резисторы DALE, AB, Kiwame, наши уголек ВС, кондеры Nichicon, WIMA, Elit, провода медь...Корпус усилителя изготовлен из массива бука и явора со вставками из черного дерева,покрытого бесцветным лаком, верхняя и задняя панели из железа, покрытого порошковой краской. Чуйка получилась 150 мв, выходная мощность по 15 ватт на канал, частотка 8-35000 гц на 1 ватте, потребляемая мощность с лампами КТ-77 около 120 ватт, вес 25 кг, размеры 50-44-23 см...Реальная схема с режимами работы прилагается...Чем хороши пушпульники-работают хорошо почти с любыми колонками и играют почти любую музыку...


У вас нет необходимых прав для просмотра вложений в этом сообщении.

-----------------
Путь важнее цели...


  Не в сети Моя система (откроется в новой вкладке)

Непрочитанное сообщениеДобавлено: 25 окт 2016, 20:46
Конструктор
Аватара пользователя
Имя: Олег
Возраст: 50
Откуда: Футурама

На форуме с
Сообщений: 3311
Его благодарили: 779
Вот это я понимаю Вещь! И монтаж красивый и вид отпадный. Прими поздравления! :2piv:
Межкаскадный транс -фазонверсник позволит если что загнать выходной каскад в класс А2 если надо и выжать еще при очень мягком клипинге.

-----------------
В интернете вы можете быть кем угодно. Странно, что многие предпочитают быть идиотами.
Если человека кусает вампир, он становится вампиром. Такое ощущение, что многих вокруг искусали бараны!


  Не в сети

Непрочитанное сообщениеДобавлено: 25 окт 2016, 21:07
Аватара пользователя

Возраст: 50
Откуда: Самара

На форуме с
Сообщений: 7631
Его благодарили: 573
отличная работа :cool:

-----------------
Древняя китайская мудрость гласит: «НИ СЫ»,
что означает: «Будь безмятежен, словно цветок лотоса у подножия храма истины»


  Не в сети

Непрочитанное сообщениеДобавлено: 25 окт 2016, 21:14
Аватара пользователя
Имя: Андрей
Возраст: 50
Откуда: Москва

На форуме с
Сообщений: 1423
Его благодарили: 300
Сергей! Красота! Дизайн радует глаз - респект Мастер!

-----------------
"Моя судьба у меня в руках и счастье всегда со мной" - Тамерлан.


  Не в сети

Непрочитанное сообщениеДобавлено: 25 окт 2016, 21:20
Аватара пользователя
Имя: Владимир
Откуда: Самара

На форуме с
Сообщений: 274
Его благодарили: 34
Очень красиво и серьёзно выглядит, тоже присоединяюсь с поздравлением!!!!


  В сети

Непрочитанное сообщениеДобавлено: 25 окт 2016, 21:29
Аватара пользователя

Откуда: Самара

На форуме с
Сообщений: 8326
Его благодарили: 613

Предупреждения: 1
Нда, очень достойный внешний вид, я бы сказал - аристократичный. Без какого-либо лишнего лоска и гламура, все со вкусом и с бескомпромиссным качеством.

-----------------
Цыкирен - это воздушные, кристальные верха, Копытен - глубокие, артикулированные низы. Все что между - проникновенные, чувственные сопле.


  Не в сети

Непрочитанное сообщениеДобавлено: 25 окт 2016, 23:57
Имя: Александр
Возраст: 49
Откуда: Самара

На форуме с
Сообщений: 40
Его благодарили: 4
Шикарно !


  Не в сети

Непрочитанное сообщениеДобавлено: 26 окт 2016, 05:24
Конструктор
Аватара пользователя
Автор темы

Имя: Сергей
Возраст: 56
Откуда: Самара

На форуме с
Сообщений: 290
Его благодарили: 143
Парни,спасибо ,стараюсь делать ,чтобы нравилось и глазу и уху.А если это и другим нравится,то вдвойне приятно... :2piv:
Схемотехника примитивная,хороший транс-фазик на мой взгляд это идеальное решение для пушпуля,раньше всегда так делали...Сейчас работает в триоде,прогревается,чуть позже поставлю переклюки на ультралинию...послушаем... 8-)

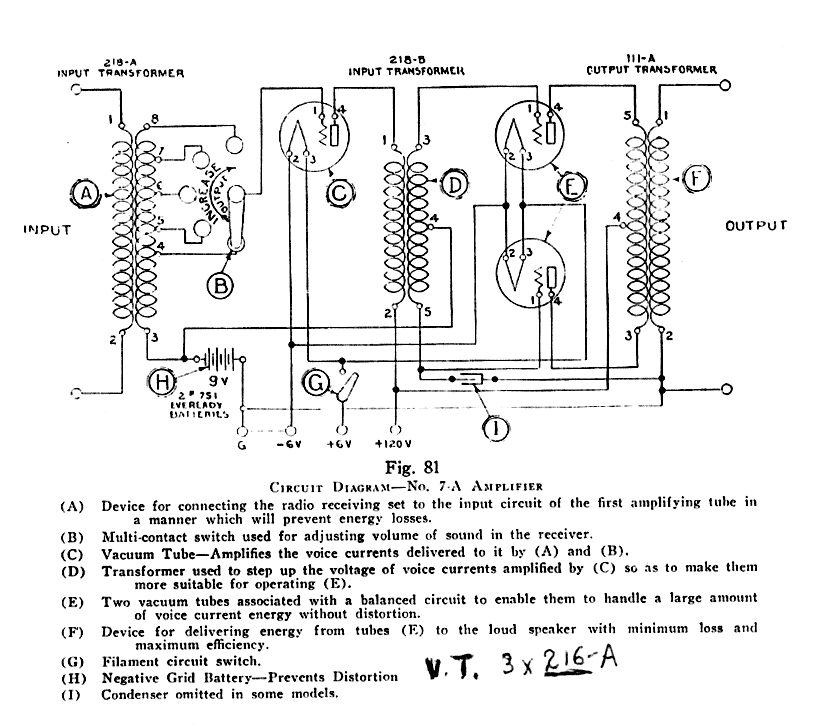

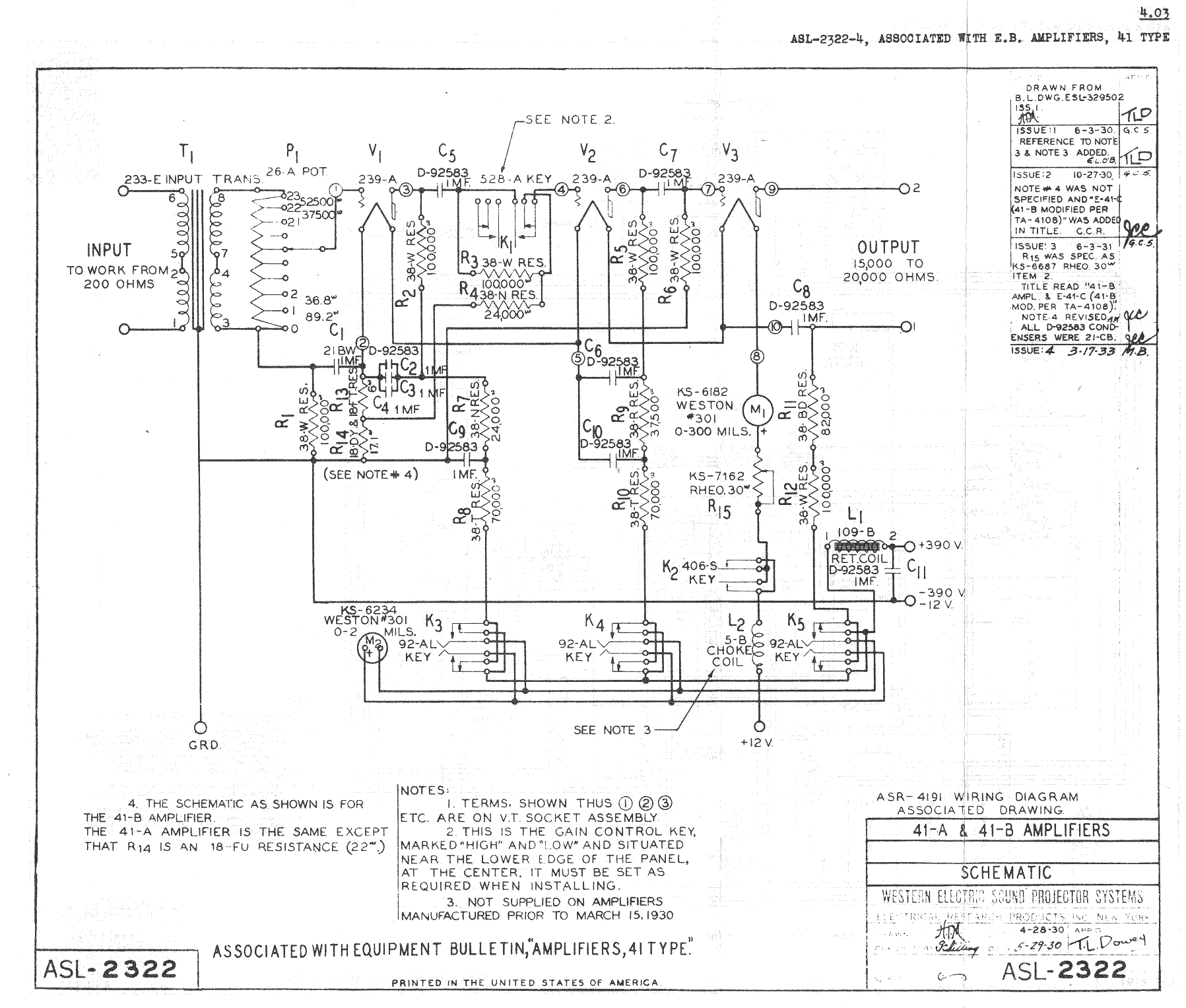

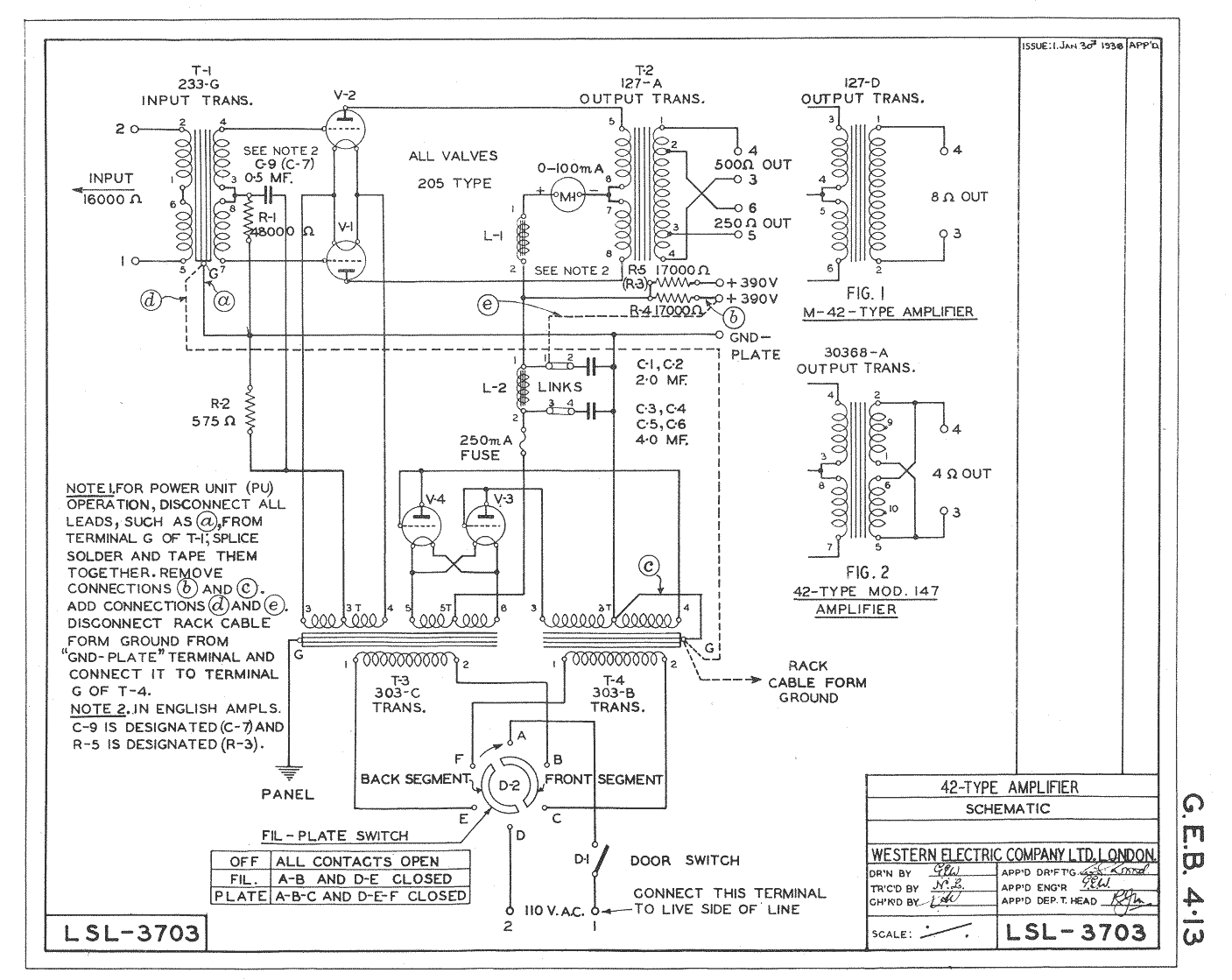

Вот схемы из далеких 20-30 годов...


У вас нет необходимых прав для просмотра вложений в этом сообщении.

-----------------
Путь важнее цели...


  Не в сети Моя система (откроется в новой вкладке)

Непрочитанное сообщениеДобавлено: 26 окт 2016, 05:28
Конструктор
Аватара пользователя

Возраст: 65
Откуда: Самара

На форуме с
Сообщений: 3436
Его благодарили: 396
Как всегда, красивое изделие.Молодец Серёжа. :cool:

-----------------
Всё в руках человеческих....


  Не в сети

Непрочитанное сообщениеДобавлено: 26 окт 2016, 05:38
Конструктор
Аватара пользователя

Возраст: 65
Откуда: Самара

На форуме с
Сообщений: 3436
Его благодарили: 396
AgNz писал(а):
все со вкусом и с бескомпромиссным качеством.
Олежек -в этой фразе есть противоречие.Если на самом деле всё БЕСКОМПРОМИСНО? То зачем тогда переводить в
Сидоров СА писал(а):
Сейчас работает в триоде,прогревается,чуть позже поставлю переклюки на ультралинию...послушаем...
А Я отвечу.При переводе в ультролинейное включение.Расширится полоса пропускания усилителя.Характеристика будет более линейная.Вырастет выходная мощность в два раза.И что для данного усилителя минус,вырастит чувствительность ,тоже раза в два.А у него и так она
Сидоров СА писал(а):
Чуйка получилась 150 мв
Как бы ещё и не выроста помеха,в результате такой высокой чувствительности? :?

-----------------
Всё в руках человеческих....


  Не в сети

Непрочитанное сообщениеДобавлено: 26 окт 2016, 05:55
Конструктор
Аватара пользователя

Возраст: 65
Откуда: Самара

На форуме с
Сообщений: 3436
Его благодарили: 396
Входной каскад усиления окажется лишний.Можно его исключить.Что опять же благо.Чем короче тракт усиления,тем выше разрешение усилителя. :) Детальность вырастет.

-----------------
Всё в руках человеческих....


  Не в сети

Непрочитанное сообщениеДобавлено: 26 окт 2016, 06:00
Модератор
Аватара пользователя
Имя: Евгений
Возраст: 40
Откуда: Омск

На форуме с
Сообщений: 6801
Его благодарили: 668
Сергей, поздравляю! Очередной красавец получился! :cool:


  В сети Моя система (откроется в новой вкладке)

Непрочитанное сообщениеДобавлено: 26 окт 2016, 07:44
Аватара пользователя
Имя: Дмитрий
Возраст: 36
Откуда: Иркутск

На форуме с
Сообщений: 575
Его благодарили: 140
Сергей, мои поздравления! Красивая и грамотная конструкция :cool:
На какую акустику он у вас сейчас работает?

-----------------
Одна единственная песня в течение трёх минут может полностью изменить химию чувств. Ничто в мире не способно на это. (с) Dave Gahan


  Не в сети

Непрочитанное сообщениеДобавлено: 26 окт 2016, 07:54
Аватара пользователя
Имя: Сергей
Возраст: 47
Откуда: Воронеж

На форуме с
Сообщений: 418
Его благодарили: 125
:cool: Как всегда.А вот хочу спросить про применение кенотрона в БП-чем обусловлено? Полагаю что применённым силовым ТР, или я ошибаюсь?

-----------------
Назначение человека - в разумной деятельности.


  Не в сети

Непрочитанное сообщениеДобавлено: 26 окт 2016, 08:06
Конструктор
Аватара пользователя
Автор темы

Имя: Сергей
Возраст: 56
Откуда: Самара

На форуме с
Сообщений: 290
Его благодарили: 143
BOFH писал(а):
Сергей, мои поздравления! Красивая и грамотная конструкция :cool:
На какую акустику он у вас сейчас работает?

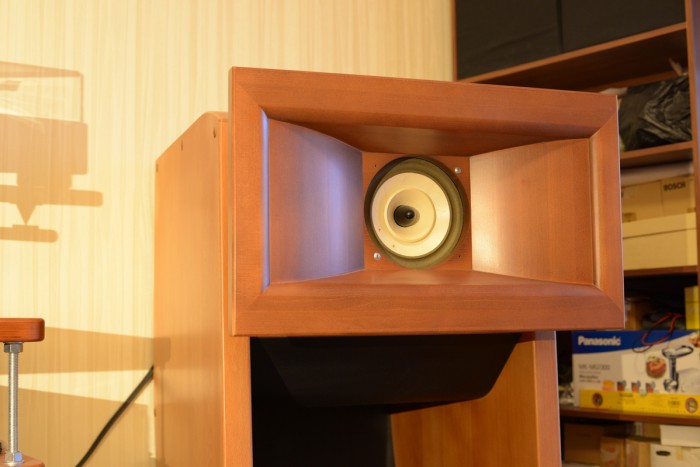

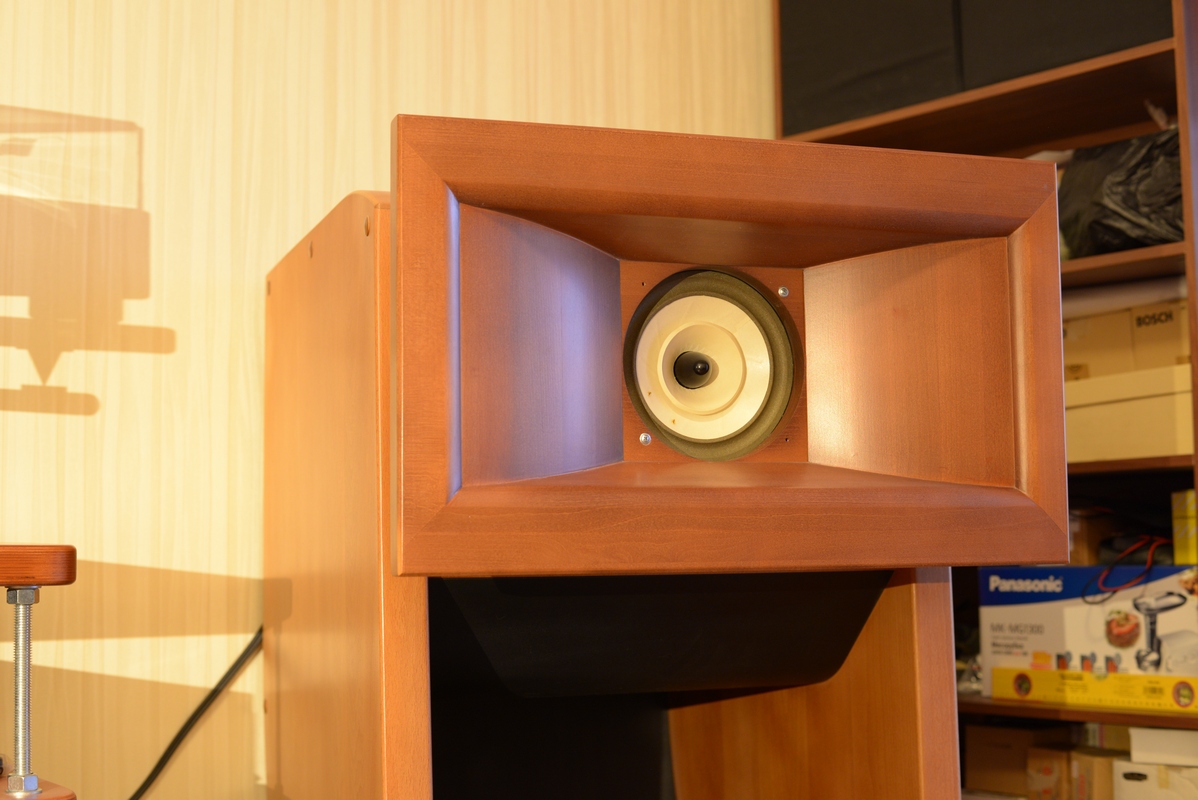

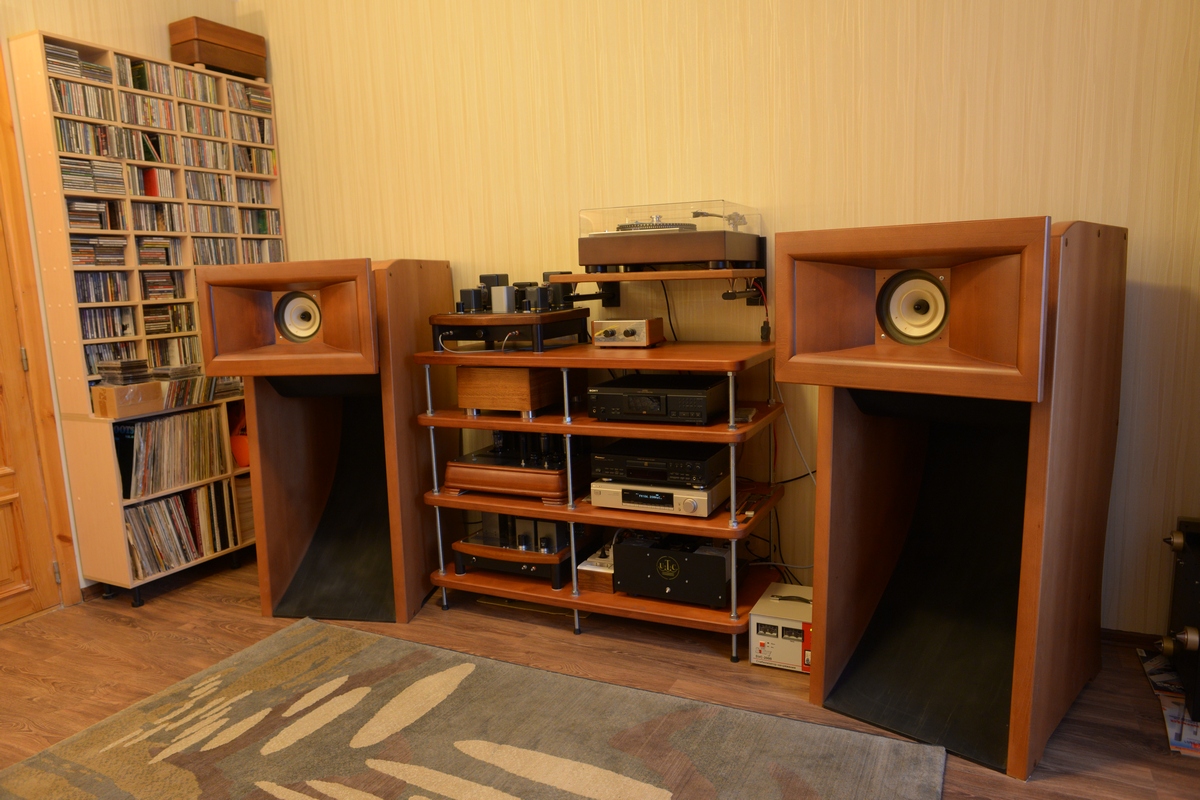

Пока на мои рупора...вот они красавцы!


У вас нет необходимых прав для просмотра вложений в этом сообщении.

-----------------
Путь важнее цели...


  Не в сети Моя система (откроется в новой вкладке)

Непрочитанное сообщениеДобавлено: 26 окт 2016, 08:23
Конструктор
Аватара пользователя
Автор темы

Имя: Сергей
Возраст: 56
Откуда: Самара

На форуме с
Сообщений: 290
Его благодарили: 143
TOYK писал(а):
:cool: Как всегда.А вот хочу спросить про применение кенотрона в БП-чем обусловлено? Полагаю что применённым силовым ТР, или я ошибаюсь?

Нет,не ошибаетесь... :2piv: Анодная 840 вольт со средней точкой,с кеном под нагрузкой получается от 400 до 450 вольт анодной напруги.С камнем было бы слишком много...не люблю камни а кен красиво и музыкально. :D

-----------------
Путь важнее цели...


  Не в сети Моя система (откроется в новой вкладке)

Непрочитанное сообщениеДобавлено: 26 окт 2016, 08:25
Аватара пользователя

Возраст: 50
Откуда: Самара

На форуме с
Сообщений: 2635
Его благодарили: 331
:cool:


  Не в сети

Непрочитанное сообщениеДобавлено: 26 окт 2016, 08:40
Конструктор
Аватара пользователя
Автор темы

Имя: Сергей
Возраст: 56
Откуда: Самара

На форуме с
Сообщений: 290
Его благодарили: 143
Олег Н писал(а):
Входной каскад усиления окажется лишний.Можно его исключить.Что опять же благо.Чем короче тракт усиления,тем выше разрешение усилителя. :) Детальность вырастет.

Очень спорное утверждение... :P Важен балланс между детальностью и музыкальностью.Возьми каменный усь с диким количеством каскадов и твоей" любимой" ОООС,разрешение очень высокое,детальность зашкаливает...и что?На мой взгляд 2-3 каскада в одном устройстве- это оптимум...гораздо важнее схемотехника и качество комплектующих,чем просто кол-во каскадов ИМХО!

-----------------
Путь важнее цели...


  Не в сети Моя система (откроется в новой вкладке)

Непрочитанное сообщениеДобавлено: 26 окт 2016, 09:40
Конструктор
Аватара пользователя

Возраст: 65
Откуда: Самара

На форуме с
Сообщений: 3436
Его благодарили: 396
Сидоров СА писал(а):
Очень спорное утверждение...
Никакого спора тут не существует.Если только технические расчёты работы усилительных каскадов.При ульролинейном включении выходного пентода,(читай в пентодном режиме) ,его коэффициент усиления возрастает.Согласно его технического паспорта.При триодном включении, усиление резко падает.Так что все вопросы не ко мне, а к разработчикам вакуумных пентодов.Они правда уже давно в гробу.Но когда случай представится,то тогда у них и спросишь.Пускай они с тобою спорят.Они больше знают. :cry:

-----------------
Всё в руках человеческих....


  Не в сети

Непрочитанное сообщениеДобавлено: 26 окт 2016, 10:18
Аватара пользователя
Имя: Вячеслав
Возраст: 62
Откуда: Самара

На форуме с
Сообщений: 3867
Его благодарили: 1160
Сергей, поздравляю с новым усилителем !!! Как всегда красив, и верю что и звучит прекрасно.

-----------------
Оторвать меня от музыки было бы более жестоко, чем поставить к стенке и расстрелять. (с) Sun Ra


  В сети Моя система (откроется в новой вкладке)

Непрочитанное сообщениеДобавлено: 26 окт 2016, 10:45
Конструктор
Аватара пользователя
Имя: Олег
Возраст: 50
Откуда: Футурама

На форуме с
Сообщений: 3311
Его благодарили: 779
TOYK,
Цитата:
применение кенотрона в БП-чем обусловлено
Уже написали но я добавлю. В первую очередь по идеологическим мотивам должен стоять.
Второе задержка анодного без навороченных таймеров итд.
Высоковольтные ультрафасты или шоттки не дешевы совершенно кроме того очень нежные с ними получается придется городить "огород"из другой обвязки а тут все идеологически правильно и просто!
Сидоров СА, Молодца !

-----------------
В интернете вы можете быть кем угодно. Странно, что многие предпочитают быть идиотами.
Если человека кусает вампир, он становится вампиром. Такое ощущение, что многих вокруг искусали бараны!


  Не в сети

Непрочитанное сообщениеДобавлено: 26 окт 2016, 10:54
Конструктор
Аватара пользователя

Возраст: 65
Откуда: Самара

На форуме с
Сообщений: 3436
Его благодарили: 396
Bender писал(а):
В первую очередь по идеологическим мотивам должен стоять.
Ну а во вторую очередь-звучание с прямонакальным кенотроном,очень уж привлекательно для ушей слушателя.Так нежно звучит медь на тарелочках. :cool:

-----------------
Всё в руках человеческих....


  Не в сети

Непрочитанное сообщениеДобавлено: 26 окт 2016, 11:00
Конструктор
Аватара пользователя
Имя: Олег
Возраст: 50
Откуда: Футурама

На форуме с
Сообщений: 3311
Его благодарили: 779
Олег Н, Кенотрону давно место на помойке но есть темы когда он еще нужен что же касается
Цитата:
Так нежно звучит медь на тарелочках
он там совершенно не причем , если у вас с пп выпрямителями что там "нежно" не звучит то это не проблемы пп элементов а неумение их применять.

-----------------
В интернете вы можете быть кем угодно. Странно, что многие предпочитают быть идиотами.
Если человека кусает вампир, он становится вампиром. Такое ощущение, что многих вокруг искусали бараны!


  Не в сети

Непрочитанное сообщениеДобавлено: 26 окт 2016, 11:09
Конструктор
Аватара пользователя

Возраст: 65
Откуда: Самара

На форуме с
Сообщений: 3436
Его благодарили: 396
Bender писал(а):
если у вас с пп выпрямителями что там "нежно" не звучит то это не проблемы пп элементов а неумение их применять.
И это тоже верно.Есть и когда ПП выпрямитель правильно звучит.Но всё же при реализации кенотронного выпрямителя,всегда очень приятное звучание.С ПП -всё сложнее. :?

-----------------
Всё в руках человеческих....


  Не в сети

Непрочитанное сообщениеДобавлено: 26 окт 2016, 12:15
Аватара пользователя
Имя: Сергей
Возраст: 47
Откуда: Воронеж

На форуме с
Сообщений: 418
Его благодарили: 125
Bender писал(а):
В первую очередь по идеологическим мотивам должен стоять.
Второе задержка анодного без навороченных таймеров итд.
Высоковольтные ультрафасты или шоттки не дешевы совершенно кроме того очень нежные с ними получается придется городить "огород"из другой обвязки а тут все идеологически правильно и просто!
Сидоров СА, Молодца !

Думаю , что именно в РР УНЧ применение кенотрона вряд ли идеологически оправдано.По моему скромному мнению :oops: именно мостовая схема выпрямителя на диодах была бы более уместна.В связи с этим и был адресован мой вопрос автору.Хотя по поводу задержки анодного и визуального восприятия конструкции, я с Вами совершенно согласен :2piv:
Как в старом анекдоте:
" Изя, для чего вы делаете обрезание?
-Ну во первых, это кгасиво!"

-----------------
Назначение человека - в разумной деятельности.


  Не в сети

Непрочитанное сообщениеДобавлено: 26 окт 2016, 12:56
Конструктор
Аватара пользователя
Имя: Олег
Возраст: 50
Откуда: Футурама

На форуме с
Сообщений: 3311
Его благодарили: 779
TOYK
Цитата:
Думаю , что именно в РР УНЧ применение кенотрона вряд ли идеологически оправдано.П
, В данном случае это фактически реплика старой схемы поэтому кенотрону там самое место. Делайте свою схему и используйте в ней что хотите.

-----------------
В интернете вы можете быть кем угодно. Странно, что многие предпочитают быть идиотами.
Если человека кусает вампир, он становится вампиром. Такое ощущение, что многих вокруг искусали бараны!


  Не в сети

Непрочитанное сообщениеДобавлено: 26 окт 2016, 13:05
Аватара пользователя
Имя: Сергей
Откуда: Москва

На форуме с
Сообщений: 434
Его благодарили: 96
Красивое изделие!


  Не в сети

Непрочитанное сообщениеДобавлено: 26 окт 2016, 13:54
Аватара пользователя
Имя: Сергей
Возраст: 47
Откуда: Воронеж

На форуме с
Сообщений: 418
Его благодарили: 125
Bender писал(а):
поэтому кенотрону там самое место. Делайте свою схему и используйте в ней что хотите.

:? Ваш безапелляционный тон ведения беседы с раздачей советов наталкивает на мысль, что Вам открылись все тайны Бытия.Не буду Вас ни в чём переубеждать.Поверьте на слово-схем я уже "наделался" достаточно, да и автор топика уже удовлетворил моё любопытство. ;)

-----------------
Назначение человека - в разумной деятельности.


  Не в сети

Непрочитанное сообщениеДобавлено: 26 окт 2016, 14:28
Конструктор
Аватара пользователя

Возраст: 65
Откуда: Самара

На форуме с
Сообщений: 3436
Его благодарили: 396
TOYK писал(а):
Bender писал(а):
поэтому кенотрону там самое место. Делайте свою схему и используйте в ней что хотите.

:? Ваш безапелляционный тон ведения беседы с раздачей советов наталкивает на мысль, что Вам открылись все тайны Бытия.Не буду Вас ни в чём переубеждать.Поверьте на слово-схем я уже "наделался" достаточно, да и автор топика уже удовлетворил моё любопытство. ;)

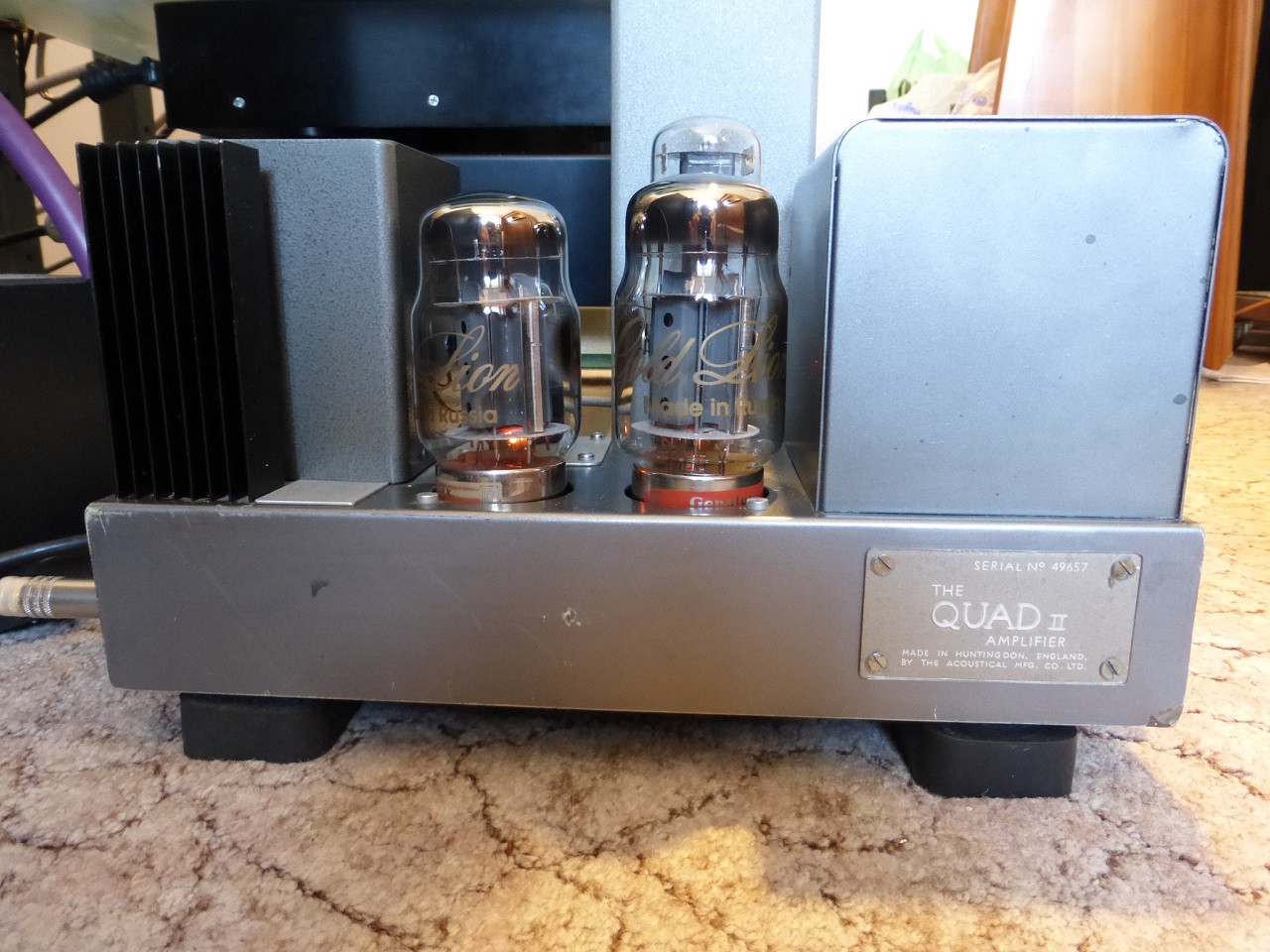

Повидимому пришла пора мне расставить все точки на I :D Можно сколько угодно "Теоретизировать" А У меня есть ОПЫТ. Так вот.У меня и сейчас имеются в наличии два моноблока.Двухтактные ламповые усилители.Причём именно на КТ-88,КТ-77 (EL34) или на 6L6 -это кому как заблагорассудится.Перейди на любой из этих лучевых тетровод.И всё будет работать.Собран он в корпусе от QUAD2 .И даже силовик стоит от него.Ну и понятное дело панельки для ламп.Работает его выпрямитель на кенотроне 5U4G (прямонакальном)Но у меня есть изготовленные диодный мостовой выпрямитель-эмулятор кенотрона.И когда у меня есть желание?Я выдёргиваю вакуумный кенотрон и вставляю в ту же панельку этот эмулятор.Таким образом ,выпрямитель начинает работать на ПП диодном мосте.Так как в результате применения ПП выпрямителя анодное выпрямленное напряжение повышается.То и выходная мощность возрастает до 10 ватт в классе А.При использовании кенотрона мощность составляет-примерно ватт семь-восемь.Но дело не в мощности.Мне её хватает.Дело в звучании.Так вот :Когда стоит кенотрон(прямонакальный) -звучание у РР усилителя очень приятное.И как я сказал,медь у тарелочек очень естественная.А когда стоит эмулятор кенотрона-то звук становится сухим и музыкальность звучания теряется.Транзисторность так и прёт.Слушать не хочется.Вот фото:
Вложение:


У вас нет необходимых прав для просмотра вложений в этом сообщении.

-----------------
Всё в руках человеческих....


  Не в сети

Непрочитанное сообщениеДобавлено: 26 окт 2016, 14:46
Конструктор
Аватара пользователя
Имя: Олег
Возраст: 50
Откуда: Футурама

На форуме с
Сообщений: 3311
Его благодарили: 779
Олег Н, Тупое перетыкивание кенотрона на
Цитата:
выпрямитель-эмулятор кенотрона
это не дело. Происходит повышение напряжения ,режимы элементов сдвигаются итд.. надо проектировать схему под под выпрямитель специально приняв меры к нормальной работе причем принятие мер там несколько особое и специфичное иначе вот такой результат что выше и гарантирован . Но согласен что бес принятия кое каких мер "мягкого" звучания не получить да и ненужно это .
Про те сх решения что подразумеваю TOYK, сами удовлетворяйте свое любопытство и не надо тролить меня . :)

-----------------
В интернете вы можете быть кем угодно. Странно, что многие предпочитают быть идиотами.
Если человека кусает вампир, он становится вампиром. Такое ощущение, что многих вокруг искусали бараны!


  Не в сети

 [ Сообщений: 103 ]  На страницу 1, 2, 3, 4  След.

Часовой пояс: UTC + 3 часа


Кто сейчас на форуме

Сейчас этот форум просматривают: CommonCrawl и гости: 0


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:

Создано на основе phpBB® Forum Software © phpBB Group
© 2013-2017 Sound Space - форум о музыке и аудиотехнике
Разработка логотипа - artcore.top

    hosted by .masterhost
