Сергей1971

Заголовок сообщения: Фономотор Victor TT-81

Добавлено: 27 ноя 2024, 11:26

Имя: Сергей
Возраст: 53
Откуда: Белгородская область

На форуме с
Сообщений: 95
Его благодарили: 3

Светодиодный датчик Александр тестировал на моих моторах, предлагал мне проаппергейдить аппараты, но поскольку изначально у меня была цель добиться работоспособности с сохранением высоких параметров, я отказался. Светило ярко.

Андрей А.Б.

Заголовок сообщения: Фономотор Victor TT-81

Добавлено: 27 ноя 2024, 11:31

Имя: Андрей
Возраст: 59

На форуме с
Сообщений: 35
Его благодарили: 1

А каким цветом стробоскоп светился?! Белым или каким?! Могу, конечно и у него спросить, но Вы же видели ;-)

Андрей А.Б.

Заголовок сообщения: Фономотор Victor TT-81

Добавлено: 27 ноя 2024, 12:52

Имя: Андрей
Возраст: 59

На форуме с
Сообщений: 35
Его благодарили: 1

JVC Victor TT-81 Schematic Diagram & P.C.B.

Просьба к админам, переместить сей пост в "шапку" темы, пожалуйста!
Авторство - Владимир Мерзлов (ака vladimirmerzlov)

От автора, цитата:
Схемы и платы в двух вариантах по платам TAS-19A и TAS-19B
Перерисовывал сам со схемы плохого качества, может быть где то есть ошибки, поэтому сообщите мне и я переделаю.
Очень много труда и терпения вложил, поэтому прошу помощи в проверке и замечаниях.
Заранее благодарен!

К сожалению, размер файлов PDF не позволяет прикрепить, вот ссылки на скачивание:
Victor TT-81 TAS-19A PCB
https://cloud.mail.ru/public/6VXX/eWdCgKCVR
Victor TT-81 TAS-19A Schematic Diagram
https://cloud.mail.ru/public/vpWu/YUp9Utx5f
Victor TT-81 TAS-19B PCB
https://cloud.mail.ru/public/CWJ9/h7dtw1CV7
Victor TT-81 TAS-19B Schematic Diagram
https://cloud.mail.ru/public/zttN/2S94s9ecL

P.s. Но может быть есть возможность прикрепить файлы от 1 мБ до 3 мБ? Ссылки же НЕ будут вечны...

Андрей А.Б.

Заголовок сообщения: Фономотор Victor TT-81

Добавлено: 27 ноя 2024, 13:07

Имя: Андрей
Возраст: 59

На форуме с
Сообщений: 35
Его благодарили: 1

Прикреплю "демонстрационные" скриншоты с pdf

Вложения:

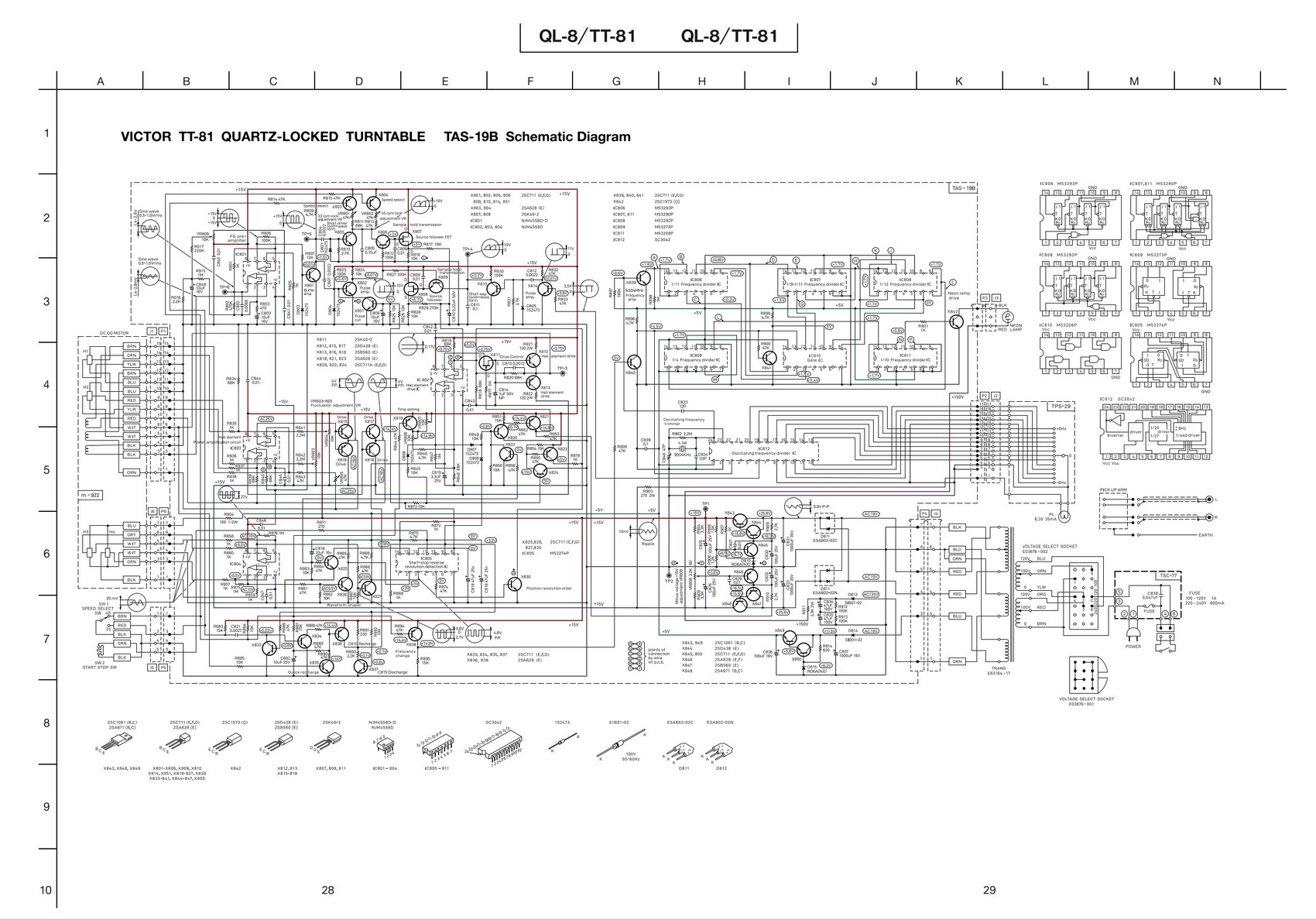

Victor TT-81 TAS-19B Schematic Diagram.jpg [ 467.46 КБ | Просмотров: 3557 ]

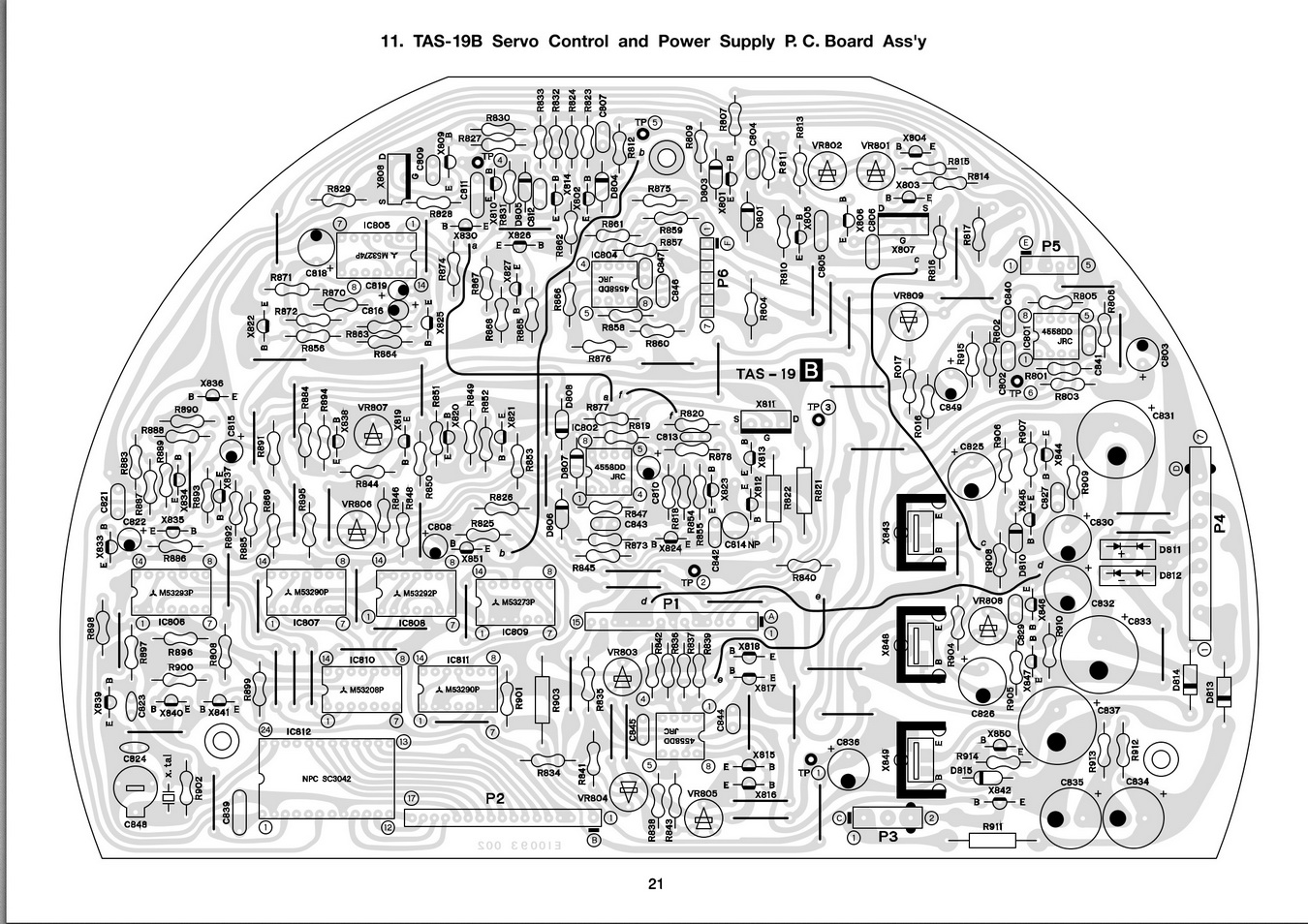

Victor TT-81 TAS-19B PCB.jpg [ 461.07 КБ | Просмотров: 3557 ]

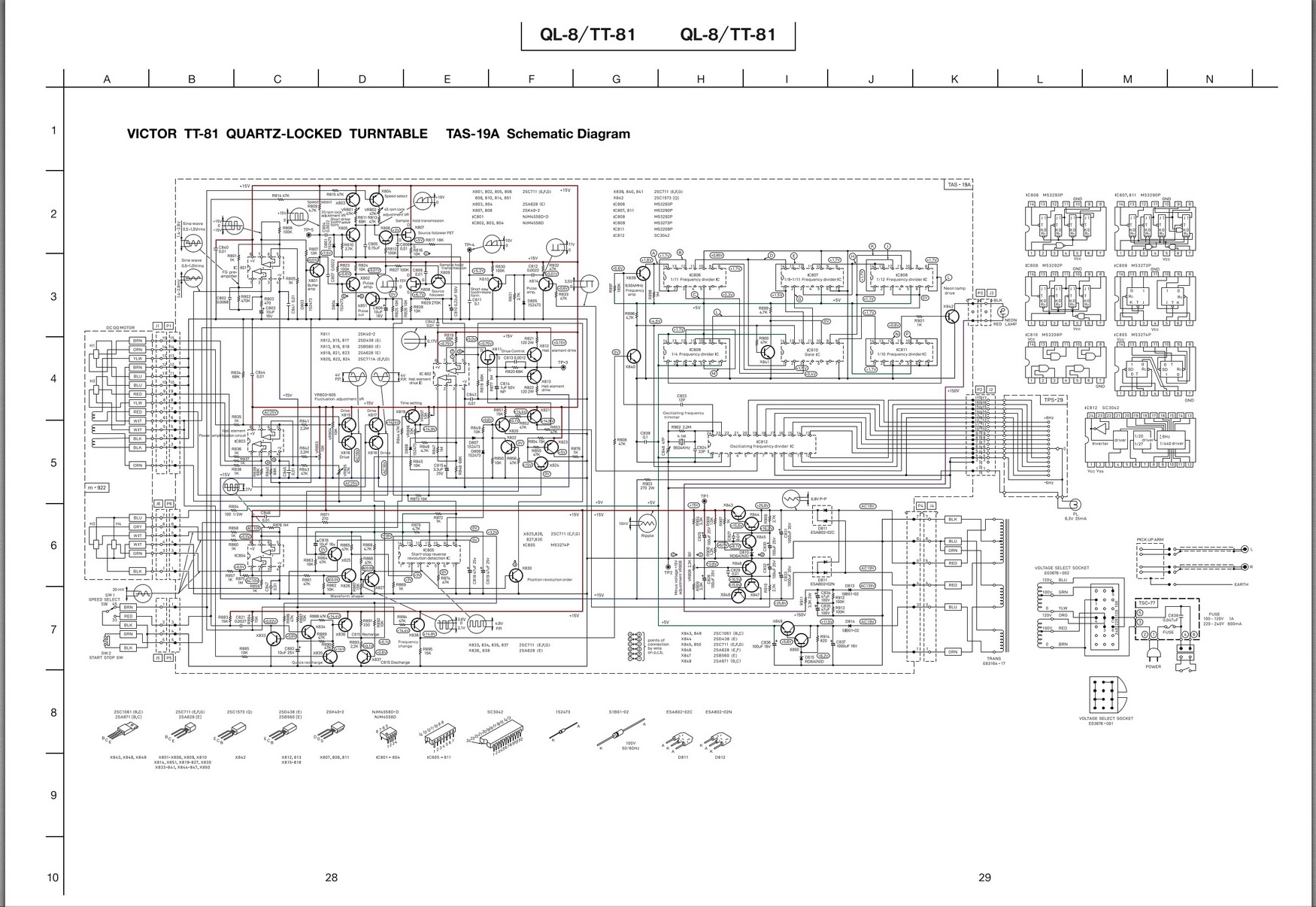

Victor TT-81 TAS-19A Schematic Diagram.jpg [ 488.16 КБ | Просмотров: 3557 ]

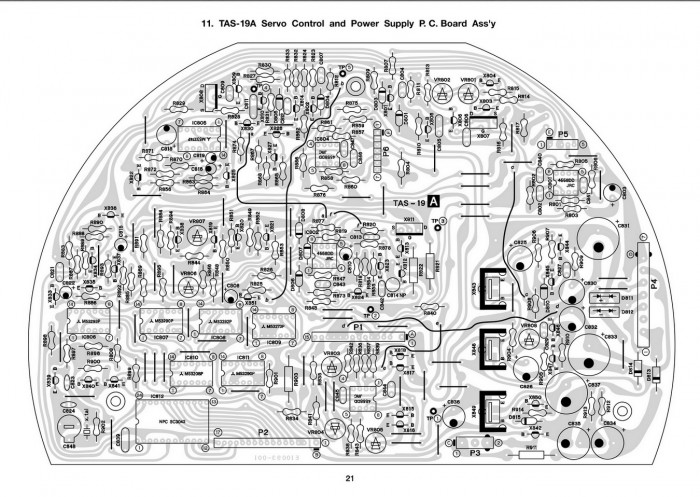

Victor TT-81 TAS-19A PCB.jpg [ 460.87 КБ | Просмотров: 3557 ]

Сергей1971

Заголовок сообщения: Фономотор Victor TT-81

Добавлено: 27 ноя 2024, 13:40

Имя: Сергей
Возраст: 53
Откуда: Белгородская область

На форуме с
Сообщений: 95
Его благодарили: 3

Андрей А.Б. писал(а):

А каким цветом стробоскоп светился?! Белым или каким?! Могу, конечно и у него спросить, но Вы же видели ;-)

Оранжевый. А вообще можно любой цвет, светодиоды сейчас не проблема хоть какого цвета.

Сергей1971

Заголовок сообщения: Фономотор Victor TT-81

Добавлено: 24 апр 2025, 18:45

Имя: Сергей
Возраст: 53
Откуда: Белгородская область

На форуме с
Сообщений: 95
Его благодарили: 3

Приветствую. Нужна плата в сборе на этот аппарат, можно неисправную, копаную , после неудачного ремонта.
