Вполне себе хорошие реле. Можно смело ставить.

Расковырять его не проблема. Но проще выкинуть сразу, без вот этого всего.
...а сопротивление замкнутых контактов и померять недолго.
...у меня каких-то релюх на 24 Вольта с десяток найдётся, "если что". С разборки, естессно.
говном. Пайку говном. Бессвинцовым. С ПОС-61 такого не бывает НИКОГДА.

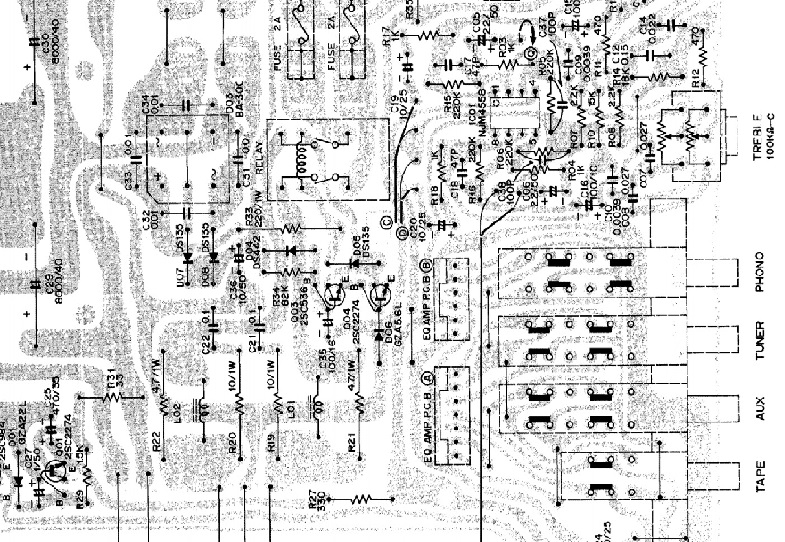

Жъ напряжение стабилизировать, тоже мне бином Ньютона. Остальное на схеме нарисовано.
Во-во. Вот таких фиговин тоже валялась парочка.

...я релюхи время от времени меняю лет пятнадцать. От случая к случаю. Чтобы запихивалось один в одни в те же дырки - не искал никогда. Что-то подходящее впендюрить ни разу не было проблемой, но требовало минимальной возни. Типа проволочных ног припаять дополнительно, или две релюхи на 12 Вольт с одной парой контактов на замыкание у каждой взамен одной релюхи с обмоткой на 24 Вольта и двумя парами контактов на замыкание .

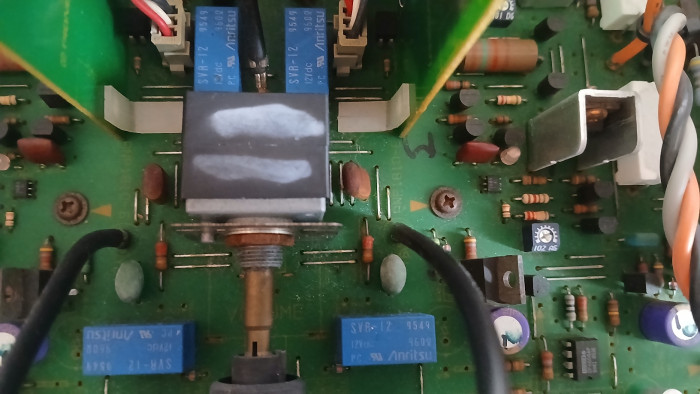

Тут их чего то дохера больно. 22 штуки - две на питание, две на защите, шесть на канал на входы, включение выхода, коэфф.усиления... Не готов я к таким подвигам

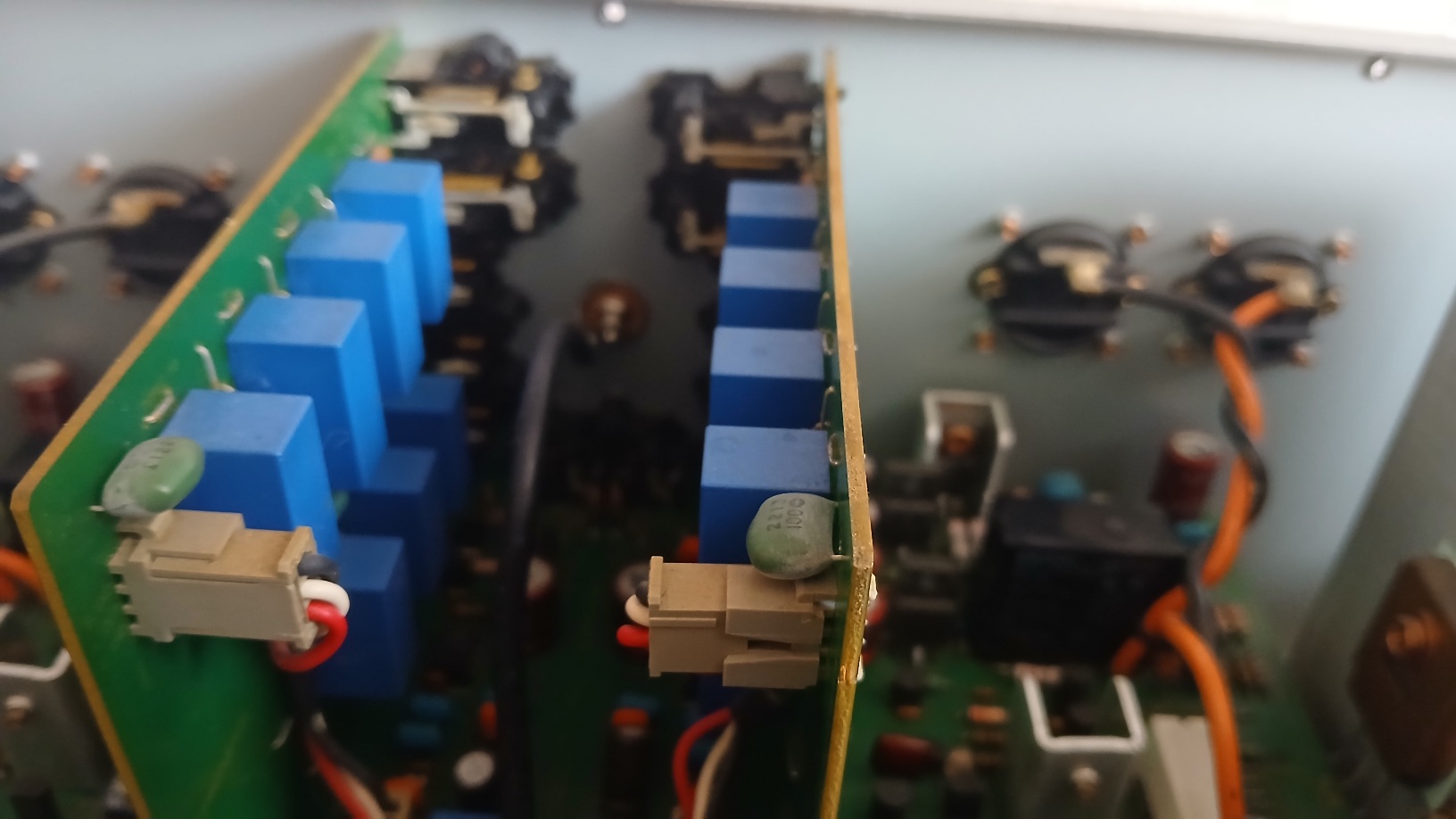

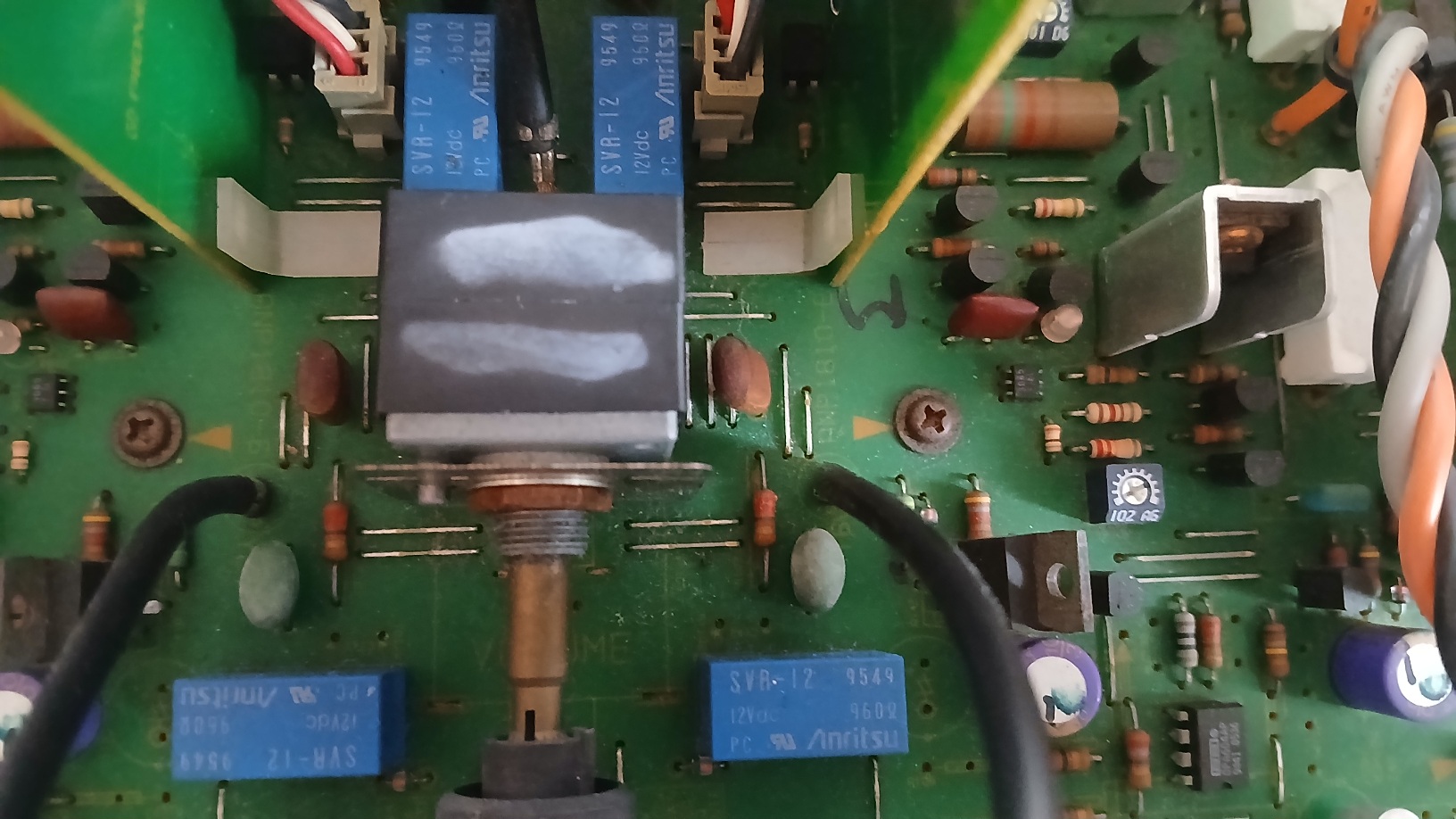

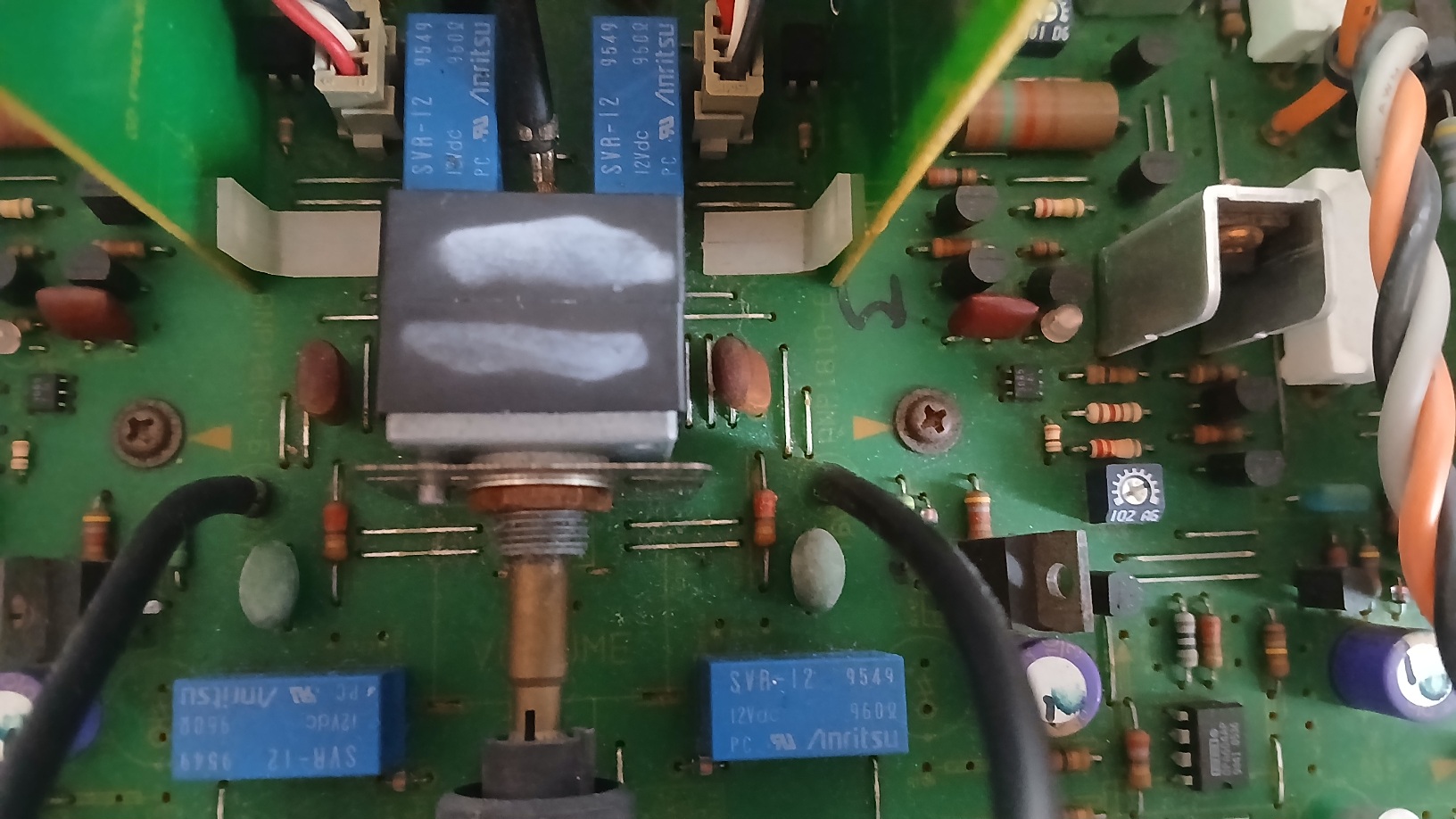

Вот это синянькае говно - оно негерметичное, сдаётца мне. Значит, погнило, прецеденты были. Так что менять придётся...

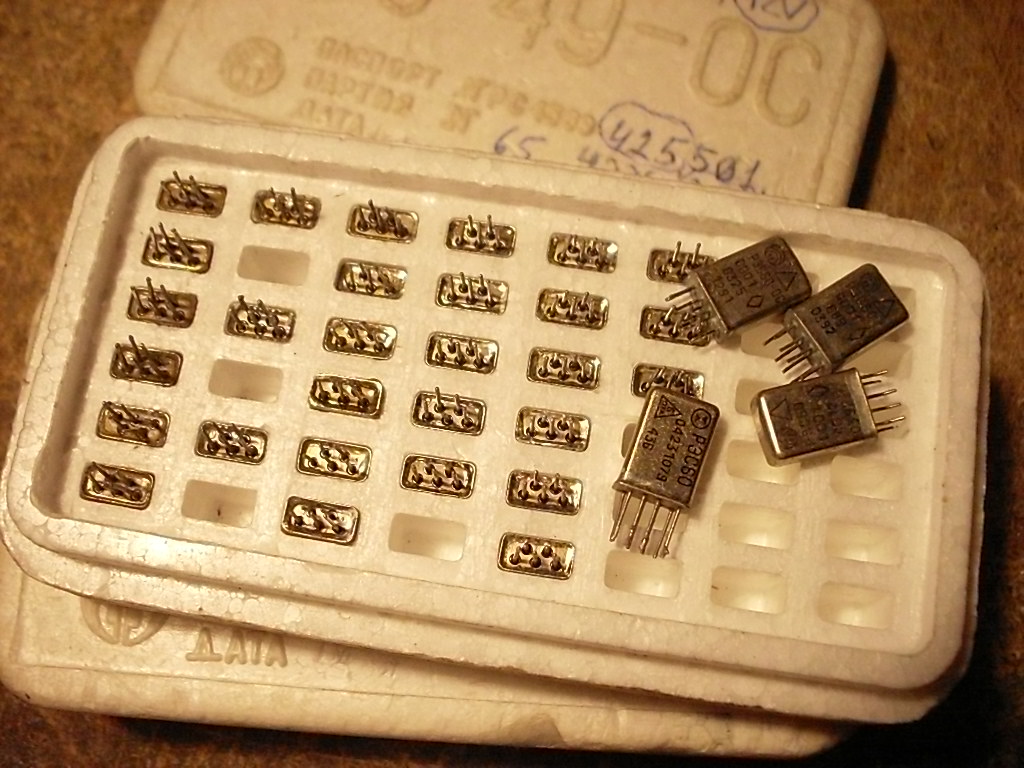

Какиенть РЭС-60 туда.





Или герконовые...
У меня есть, если што.

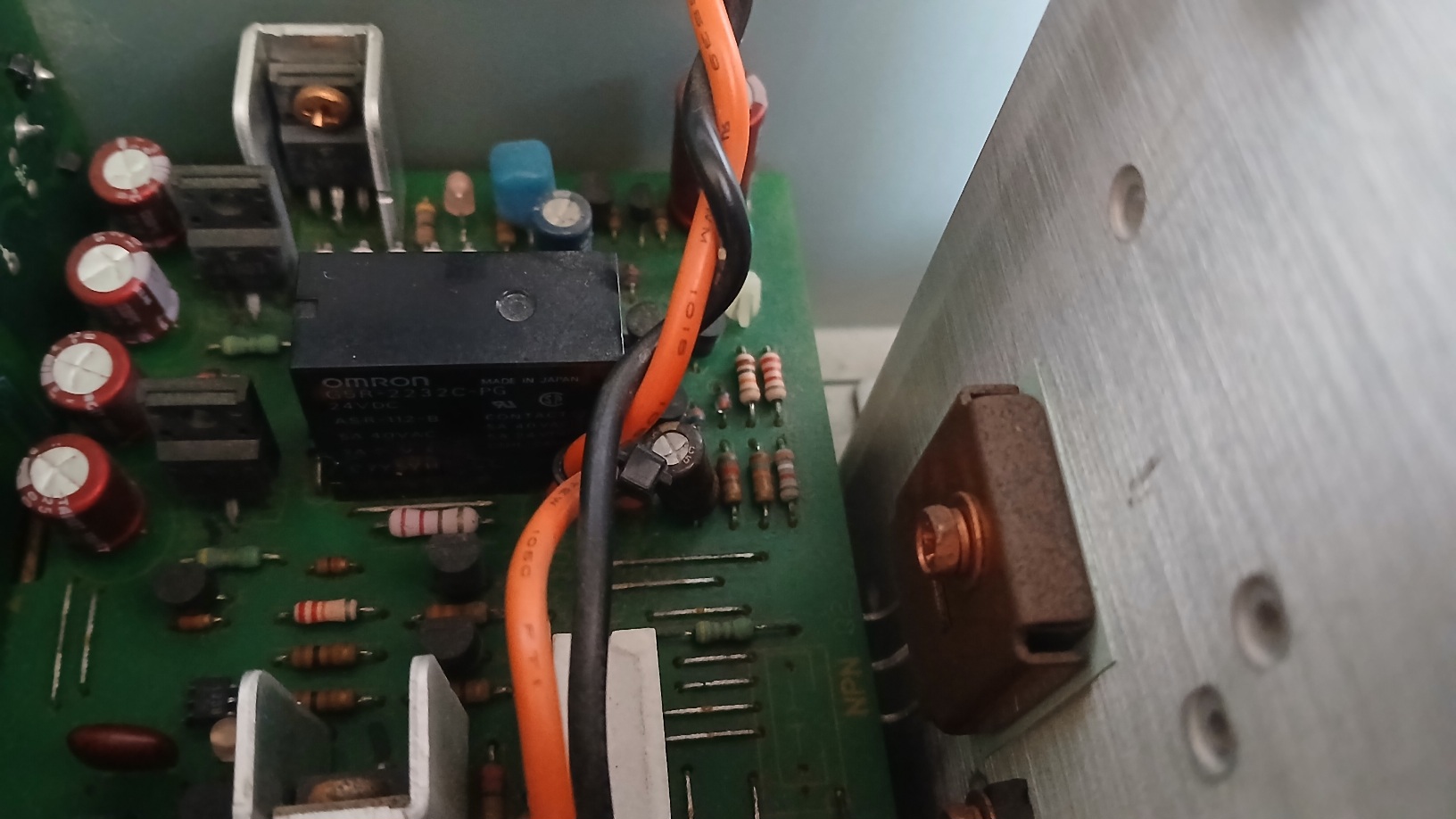

...а чорнинькое ужъ само собой.

Бгггг.

Да тут это, того...дело было не в боби́не...
Расчехлил я его и прежде чем объём работ выполнить, решил проверить сопротивление замкнутых контактов. Там крайне неудобно паялом то лезть, не говоря об оловоотсосе, вот и решил сначала проверить. Короче, почти в шитодат уложились. Синие проще и замерять и выпаивать, проверил те, на которых входы висят - тоже норм. Кстати они неразборные и без щелей, может и герметичные. Слушаю я в основном винил, тут решил воткнуть тестовый СД с белым шумом, опа, облако шума материализовалось ровно между колонок. С усиля подозрения снялись. Фоник при проверке выдавал на максимуме громкости без сигнала ровный поканальный шумок. Тоже исключил. Замена одного шелла с головкой на другой с другой головой ничего не дала. Стал копать и нашел - в SME разъёме тонарма подпружиненные контакты ерундили. Запшикал туда спирт и карандашом понажимал несколько раз и излечилось. Вот жеж блин. Пришла засада откуда не ждали

Как обычно

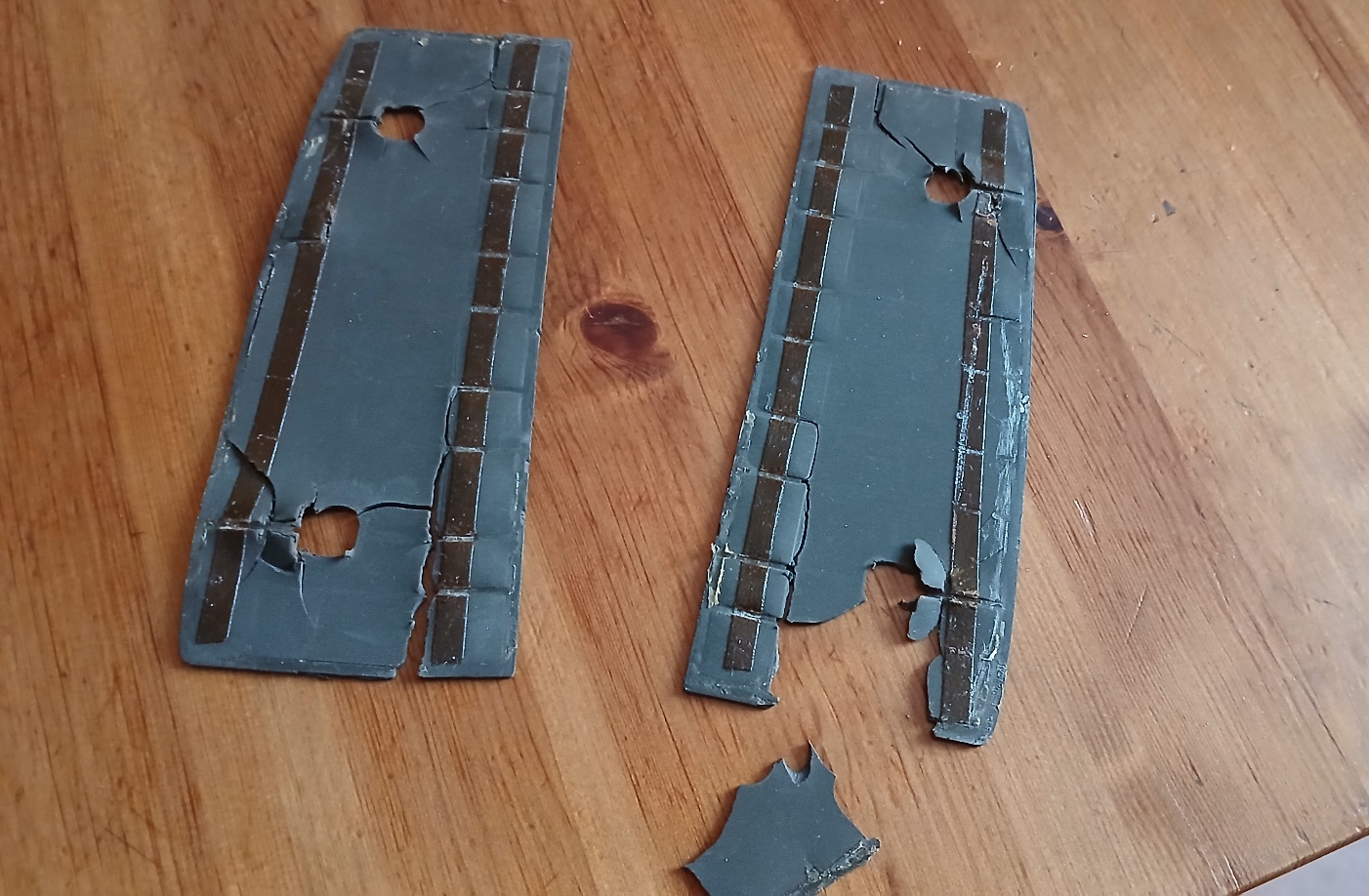

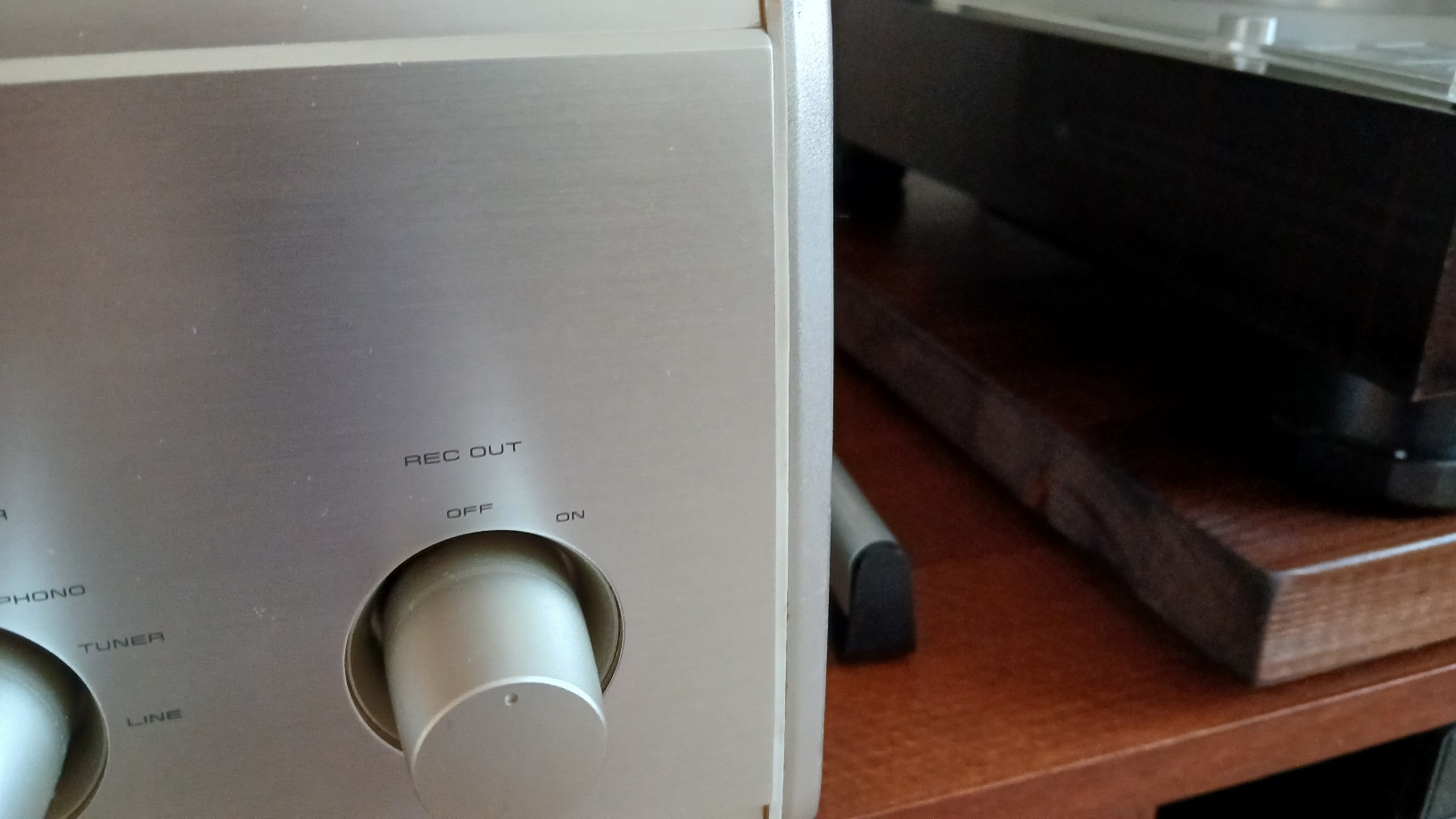

Кстати, всё равно была польза от разборки. Когда снимал боковые накладки, которые закрывают пространство лицевой панели, увидел, что родные резиновые прокладки просто в труху.

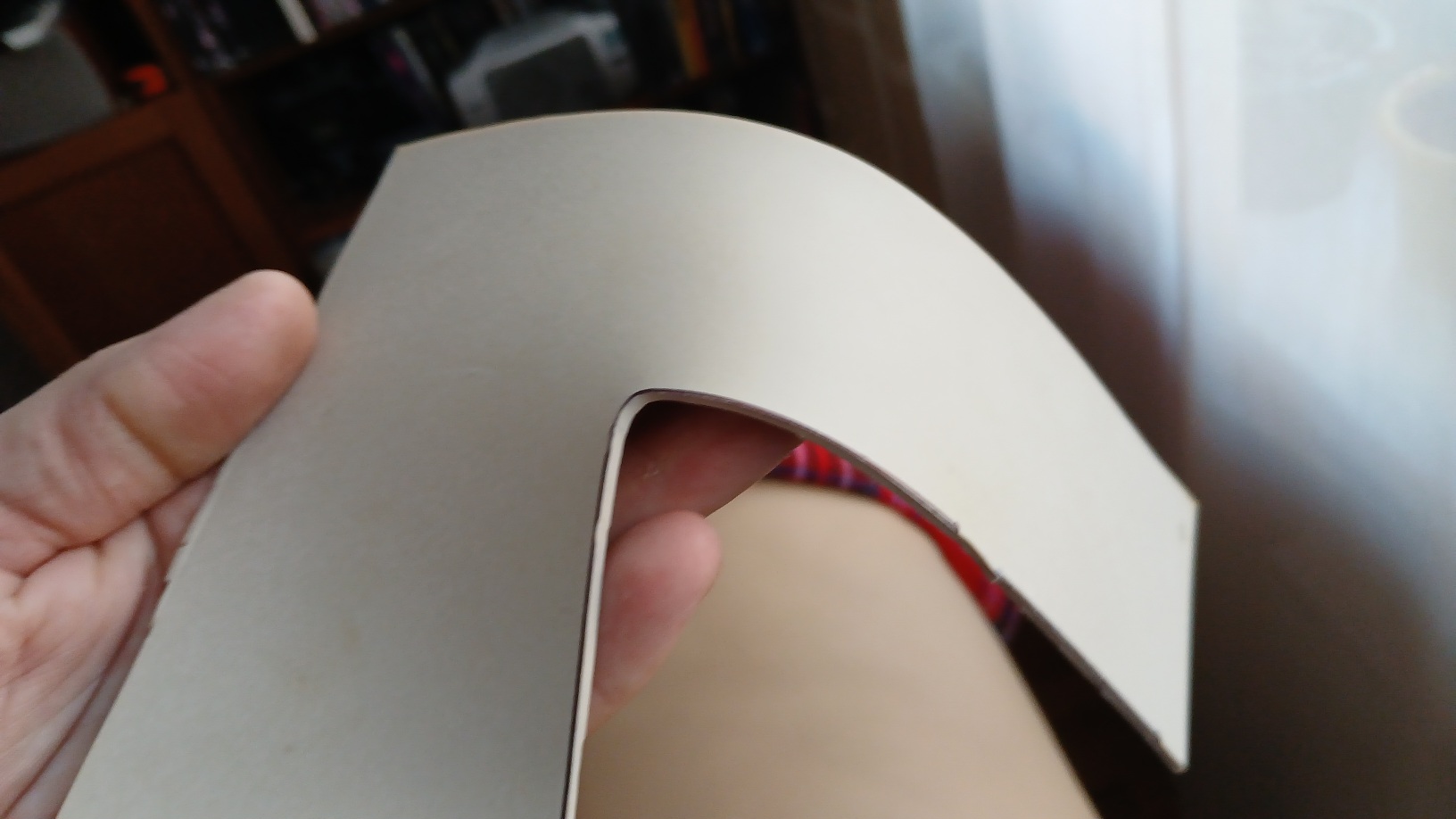

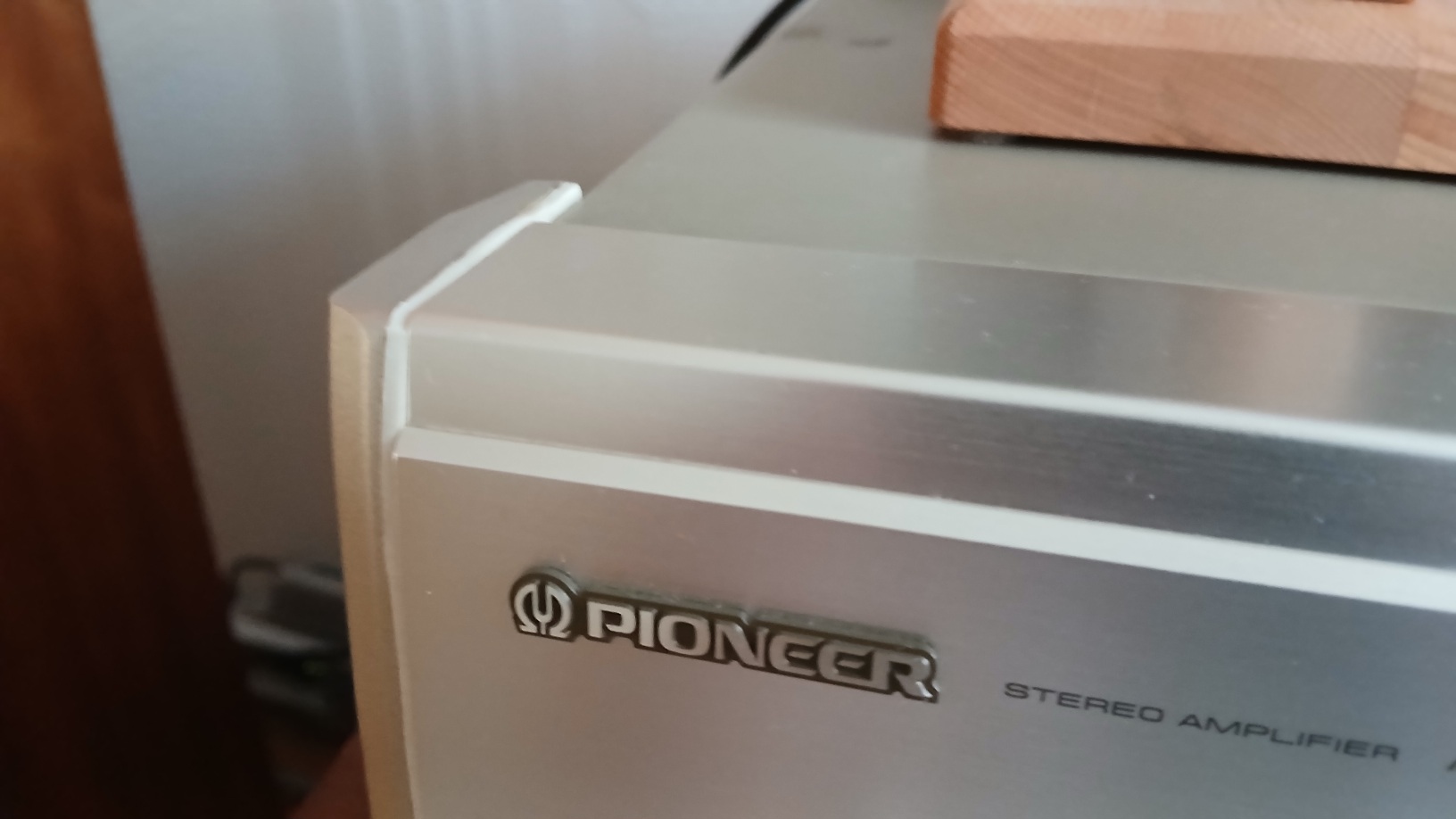

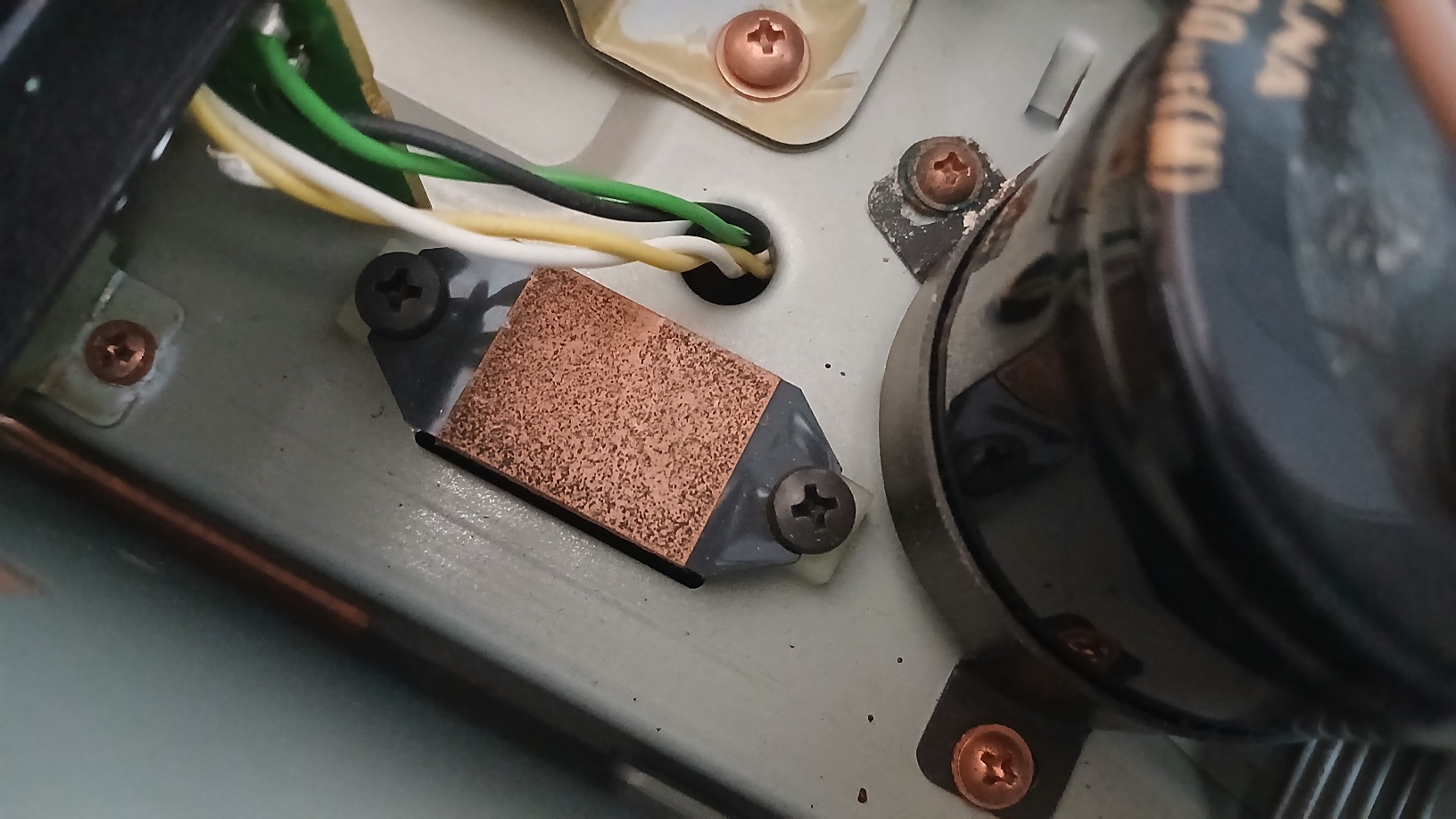

Благо был кусок белой вакуумной резины толщиной 2мм. Она мягкая и плотная, тяжелая. Вырезал из неё, по моему белая даже лучше по внешнему виду.

Приветствую форум!
Не, там другой признак, на минимуме громкости отваливается один канал, нормально наваливаешь и начинают играть оба, потом убавляешь и все в порядке. На следующий день опять при включенииодин канал молчит, крутанешь РГ и все ок.

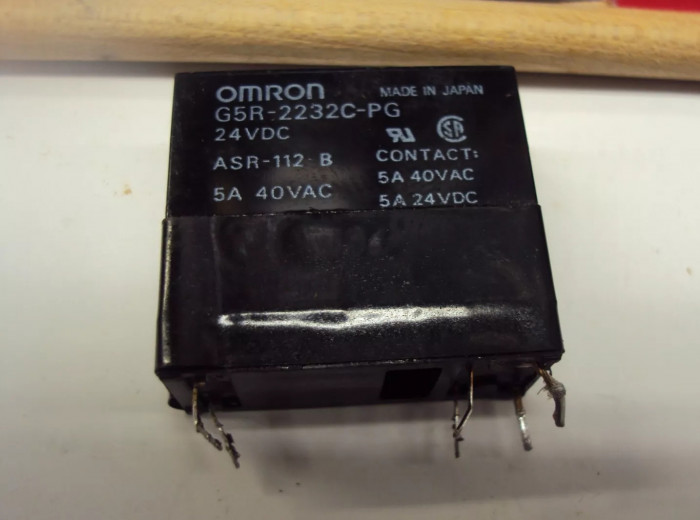

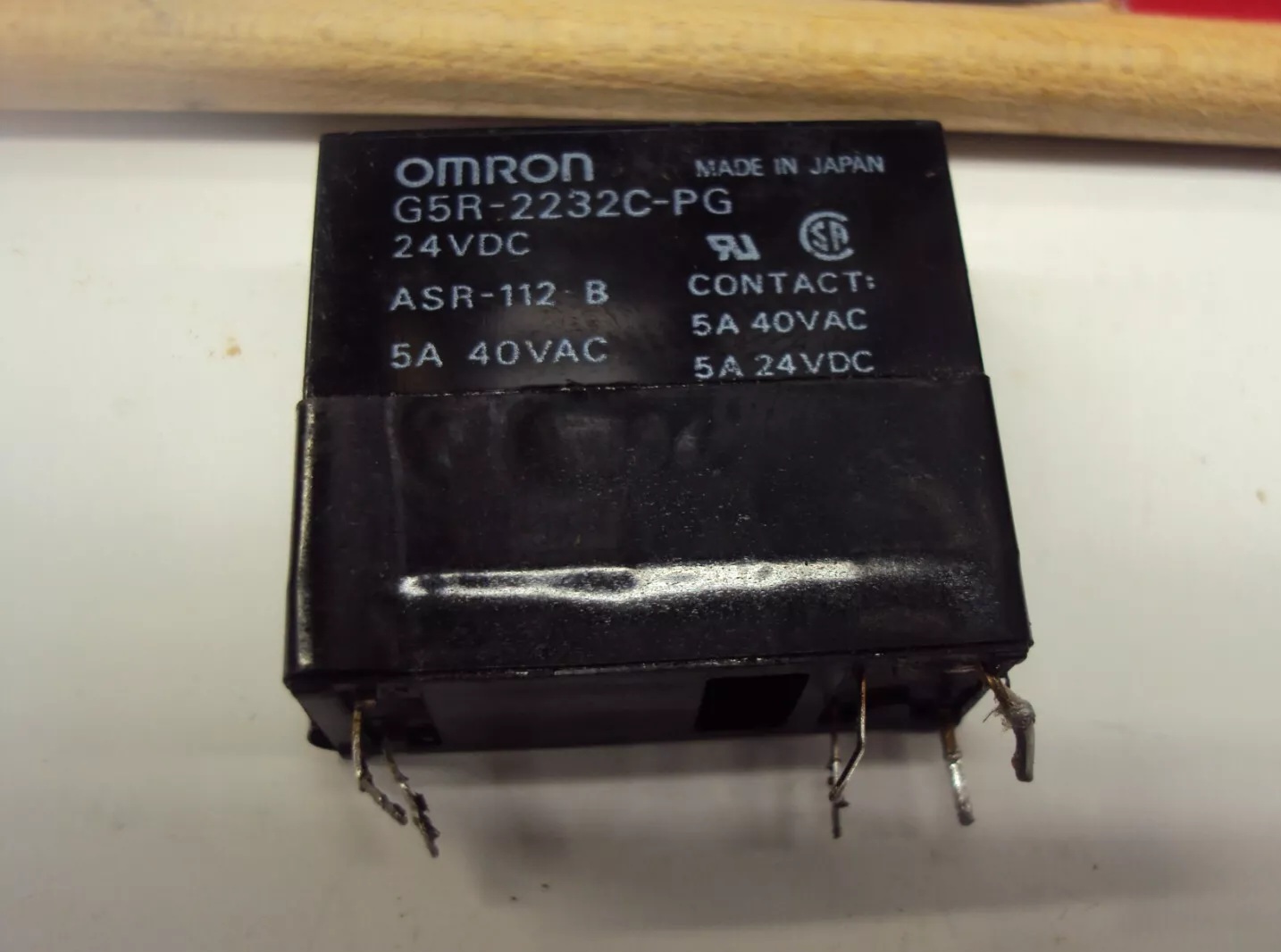

Я такие разбирал, стоят в DENON POA-4400, 6600. Контакт клинер и бумага для печати офисной все нормально шлифуют. Потом все четко работает Если охота поменятьто современный аналог по распиновке OMRON G2R-2A-24VDC. В прошлом году в чипедипн по рублю были.

Разбираются как выше говорил коллега по нижнему основанию чем нибудь острым, защелки посередине, с них и нужно отгибать корпус. Герметичности там нет и не должно. Но если усилок "дорог как память" и в доску свой, я бы новые поставил.

Да я уж понял раньше. Поначалу смутило то, что по низу было накручено что то типа черной изоленты. Думал колхоз, ан нет - с завода такое исполнение было, во всяком случае на Пионерах



Видимо для защиты от пыли в районе защелок. Правда клей с этой плёнки сделал защелки хрупкими, а сам зазор почти неразборным - пришлось феном греть.

У меня такое с разборки где-то валялось. Даже не одно. Если што.
И есть простой способ нахлобучить систему - овитадоставка бывает за 14 рэ, например.

Phlanger,

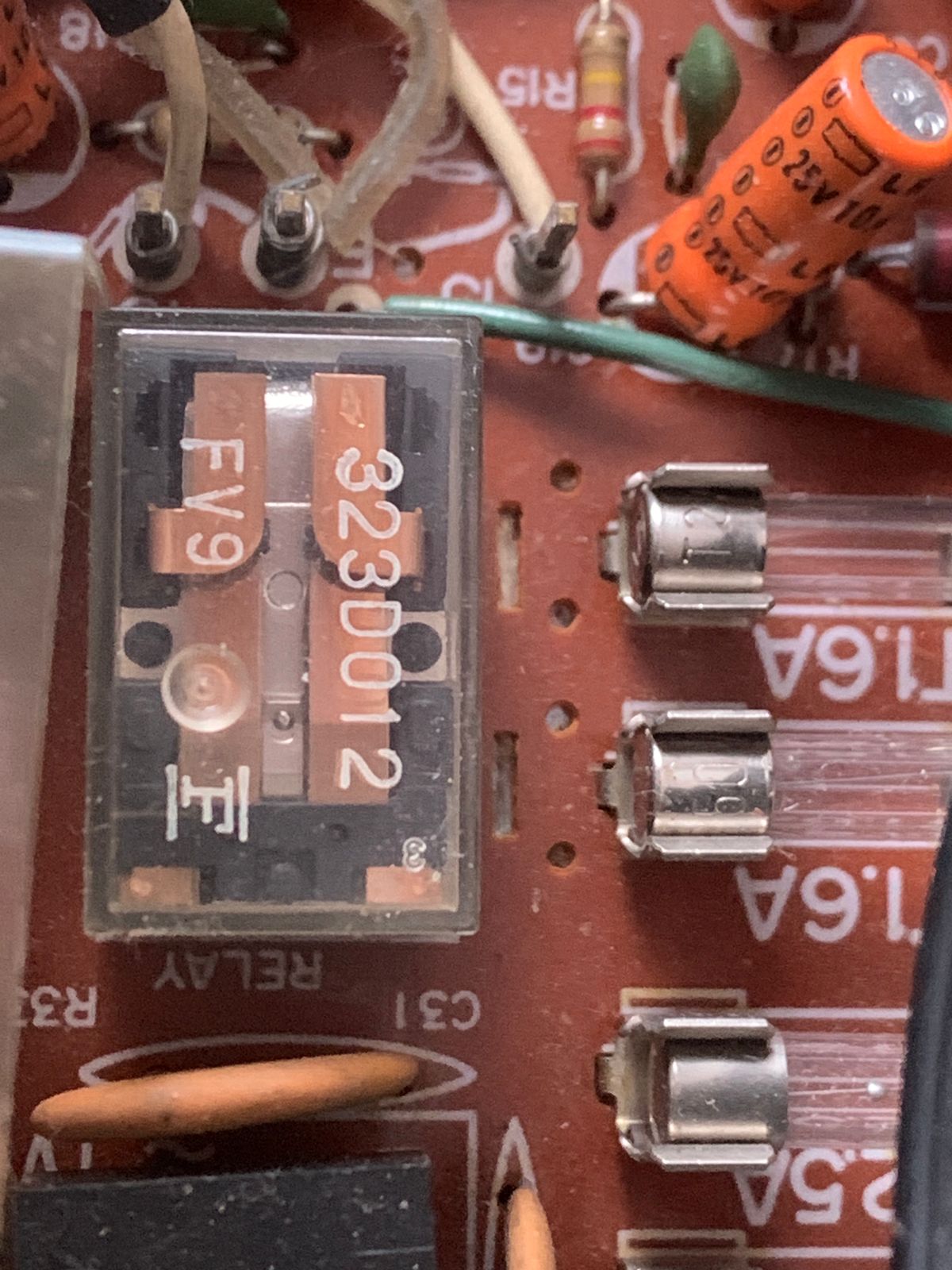

Дядь Дим, такого нету? Или мож более приличный аналог с драгоценностями на пятаках? Распиновка мудреная, не могу замену найти.
Желательно новье или мало б/у ну чтоб не шило на мыло.

С таким расположением выводов мне не попадались. Так что придётся паять на ноги куски проволоки и запихивать релюху кверху ногами.
Там обмотка-то какая?

Запитана от стабика на 6В (проверено и измерено). Сама релюшка вроде как фуджитсу и на 12 В.
