Непрочитанное сообщениеДобавлено: 31 июл 2013, 14:07
Аватара пользователя

Возраст: 67
Откуда: Небеса

На форуме с
Сообщений: 4233
Его благодарили: 69
ладно удачи :2piv:


  Не в сети Профиль

Непрочитанное сообщениеДобавлено: 31 июл 2013, 17:23
Конструктор
Аватара пользователя
Имя: Олег.
Возраст: 60
Откуда: Белорецк - Магнитогорск.

На форуме с
Сообщений: 3301
Его благодарили: 782
body писал(а):
и ни каких гвоздей! :x
У 818/819 огромный плюс - их не подделывают! :lol:

-----------------
Никогда не спорьте с идиотами. Делая это, вы опускаетесь до их уровня, где они легко задавят вас своим опытом.


  Не в сети Профиль

Непрочитанное сообщениеДобавлено: 31 июл 2013, 17:42
Аватара пользователя

Возраст: 67
Откуда: Небеса

На форуме с
Сообщений: 4233
Его благодарили: 69
эт чёто оплошали китаёзы :D :D :D


  Не в сети Профиль

Непрочитанное сообщениеДобавлено: 31 июл 2013, 19:10
Аватара пользователя
Имя: Андрей
Возраст: 66
Откуда: Санкт-Петербург

На форуме с
Сообщений: 2647
Его благодарили: 1174
KBN писал(а):
Купил тошибовские 2SA1943 и 2sc5200

Да , эти , судя по даташит, пойдут. Но осциллографом бы стоило воспользоваться.


  Не в сети Профиль

Непрочитанное сообщениеДобавлено: 31 июл 2013, 19:13
Аватара пользователя
Автор темы

Имя: Анатолий
Возраст: 56
Откуда: Красноярск

На форуме с
Сообщений: 639
Его благодарили: 45
подскажите как :?: осцилограф имеется ;)

-----------------
Hitachi HA-7700, Akai GX-625 и GXC-704D,DVD Elenberg , GRUNDIG Box-8500(зя),
OPTONICA ST-3636, Technics SL-1300мк2,Маяк203-205


  Не в сети Профиль

Непрочитанное сообщениеДобавлено: 31 июл 2013, 22:58
Аватара пользователя
Имя: Андрей
Возраст: 66
Откуда: Санкт-Петербург

На форуме с
Сообщений: 2647
Его благодарили: 1174
KBN
Имеется ввиду проверить на предмет возбуждения. Усилитель промышленный, те скорее всего при прямой замене на родные транзисторы проблем быть не должно. Но Вы поставили более высокочастотные. Я бы проверил при маленькой нагрузке (те сопротивление её большое), а то и вообще без нагрузки. Ткнул бы пальцами в оба канала и посмотрел, что на выходе . Покрутил ручки регуляторов. Если обнаружится ВЧ возбуждение, то тогда надо прикинуть частоту возбуждения. Особо не бойтесь, проблема решаемая. Скажем, цепочкой, состоящей из последовательно соединённого резистора и конденсатора между базой и коллектором новых выходных транзисторов. Ну и не помешает повесить емкость, керамику, где-нибудь 0.1 мкф около выходных каскадов. ( посмотреть на трассировку и выбрать удобное расположение)


  Не в сети Профиль

Непрочитанное сообщениеДобавлено: 01 авг 2013, 06:40

Здесь заводское руководство по регулировке :
http://www.noresin.com/shemi/58-shema-u ... j-010.html




Непрочитанное сообщениеДобавлено: 01 авг 2013, 14:28
Аватара пользователя
Автор темы

Имя: Анатолий
Возраст: 56
Откуда: Красноярск

На форуме с
Сообщений: 639
Его благодарили: 45
что-то вопросов больше чем ответов- схема с завода немного отличается от схемы с инета(у меня как раз заводская подходит). На ней и напряжения в контрольных точках другие.
Ещё не понятно- когда канал сгоревший был, то приходилось питание от него отключать, чтоб защита не срабатывала. Теперь всё наладил, настроил вроде, но он всё равно тише играет, и крометогл когда он не подключен к питанию то на соседнем канале индикатор перегрузки срабатывает при увеличении громкости(помаргивает) а когда пдключаю питание к второму каналу ни один светодиод не моргает-хоть какую громкость делай :(
Где-то ещё что-то горелое :geek:

-----------------
Hitachi HA-7700, Akai GX-625 и GXC-704D,DVD Elenberg , GRUNDIG Box-8500(зя),
OPTONICA ST-3636, Technics SL-1300мк2,Маяк203-205


  Не в сети Профиль

Непрочитанное сообщениеДобавлено: 10 авг 2013, 20:00
Аватара пользователя
Автор темы

Имя: Анатолий
Возраст: 56
Откуда: Красноярск

На форуме с
Сообщений: 639
Его благодарили: 45

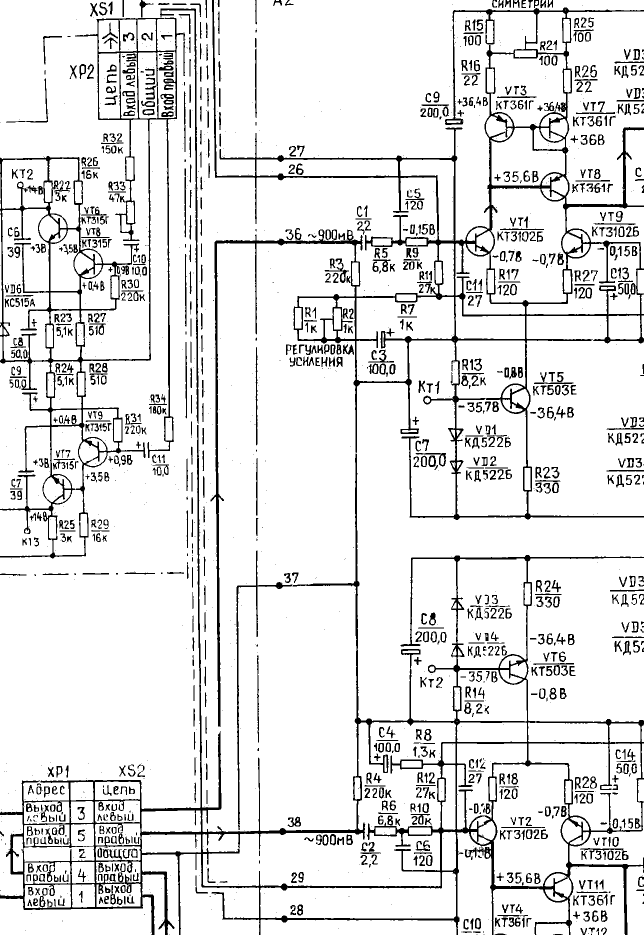

Вобщем опять пара вопросов :? неисправный канал играет, но переодически срабатывает защита(реле отключают звук) -выпаял пока мощные транзисторы. Ни как не пойму как неисправный канал влияет на исправный: при отключении питания от неисправного канала светодиоды перегркзки работают, при чем оба канала рабочие(проверял перепайкой входов по очереди к исправному каналу) но как только подключаю питание к неисправному каналу (да ещё и без мощных) перегрузка отказывается моргать(это при том что сама плата перегрузки подключалась только к исправному каналу)-только штекер питания с неисправного сдёргиваю -опять нормально-светодиод моргает.
Может что подсоветуете? плата перегрузки подключена почти на входе ум


Вложения:
Безянный.png [ 102.25 КБ | Просмотров: 1423 ]

-----------------
Hitachi HA-7700, Akai GX-625 и GXC-704D,DVD Elenberg , GRUNDIG Box-8500(зя),
OPTONICA ST-3636, Technics SL-1300мк2,Маяк203-205
  Не в сети Профиль

Непрочитанное сообщениеДобавлено: 10 авг 2013, 20:17
Аватара пользователя

Возраст: 58
Откуда: Самара

На форуме с
Сообщений: 3912
Его благодарили: 621
На выходе точно нет постоянки? Даже небольшие скачки до 1 вольта приводят к срабатыванию.


  Не в сети Профиль

Непрочитанное сообщениеДобавлено: 10 авг 2013, 20:48
Аватара пользователя
Автор темы

Имя: Анатолий
Возраст: 56
Откуда: Красноярск

На форуме с
Сообщений: 639
Его благодарили: 45
10мв на рабочем 40мв.

-----------------
Hitachi HA-7700, Akai GX-625 и GXC-704D,DVD Elenberg , GRUNDIG Box-8500(зя),
OPTONICA ST-3636, Technics SL-1300мк2,Маяк203-205


  Не в сети Профиль

Непрочитанное сообщениеДобавлено: 10 авг 2013, 21:09
Аватара пользователя

Возраст: 58
Откуда: Самара

На форуме с
Сообщений: 3912
Его благодарили: 621
KBN писал(а):
10мв на рабочем 40мв.

Нормально.


  Не в сети Профиль

Непрочитанное сообщениеДобавлено: 10 авг 2013, 21:24
Аватара пользователя
Автор темы

Имя: Анатолий
Возраст: 56
Откуда: Красноярск

На форуме с
Сообщений: 639
Его благодарили: 45
возможно с предом что-то, завтра проверять буду

-----------------
Hitachi HA-7700, Akai GX-625 и GXC-704D,DVD Elenberg , GRUNDIG Box-8500(зя),
OPTONICA ST-3636, Technics SL-1300мк2,Маяк203-205


  Не в сети Профиль

Непрочитанное сообщениеДобавлено: 11 авг 2013, 04:50
Аватара пользователя

Возраст: 67
Откуда: Небеса

На форуме с
Сообщений: 4233
Его благодарили: 69
я уже писал здесь что с ремонтом а вернее заменой радиодеталей в этой модели Одиссея косяки неизбежны

отключай ТБ от мощника

выпаивай и замени на новые все кт502-503-315 в защите и плате перегрузки они могут врать что ты и не догадаешься показывает целый переход тестером а в работе брешит

проверь снова полярность заменённых кондёров

проверяй один канал сначала без выходных транз

потом другой

питание отключай

потом когда наладится только один канал подключи выходные транзисторы

затем другой

поочерёдно


=================================================

можно сначала наладить плату защиты!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

отключай питание на всех блоках оставь только защиту

проверь её подачей постоянки на вход ПЛАТЫ ЗАЩИТЫ батарейкой 1.5в любой

проверяй сто раз что бы убедиться в надёжности

========================================

плату перегрузки отладишь в самом конце своей драки с усем

все....2мкф... 10мкф..... повыкидывай на хрен и поставь простые китайские с разной хрени современной её щас валом б\у блоков

во все резисторы подстроичники на платах капни машинного масла и покрути их много раз!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

в регуляторы тембров и гр и бал и переключатели тоже капни чуть чуть

(((((щас Рабинович скажет типа себе на.....й накапай учитель :haha: :evr: )))))


===============================

заводская настройка то хороша но дедовский способ надёжней :buba:


  Не в сети Профиль

Непрочитанное сообщениеДобавлено: 11 авг 2013, 05:18
Аватара пользователя
Имя: Дмитрий.
Откуда: Нижний Новгород.

На форуме с
Сообщений: 136
Его благодарили: 17
Сравни поканально напряжения на тр 315-361,скорее всего какойто из них поджирает напряжение,эти транзисторы даже новые редкое г...но.


  Не в сети Профиль

Непрочитанное сообщениеДобавлено: 11 авг 2013, 05:38
Аватара пользователя
Автор темы

Имя: Анатолий
Возраст: 56
Откуда: Красноярск

На форуме с
Сообщений: 639
Его благодарили: 45
Я конечно все сделаю, но на данный момент главный вопрос почему перестает работать плата перегрузки подключенная к рабочему каналу и отключенная от нерабочего при подаче на нерабочий канал питания( благо там фишки отдельные) я не могу понять :?
Кондеры все неисправные поменяны. По мелким транзисторам я так и предполагал, потому как один такой нашел( отвечал за регулировку тока покоя в рабочем канале - звонился нормально)
По поводу поголовной замены- очень неохота- плата ужасная, дорожки отваливаются к томуже уже многое менялось судя по следам пайки. Поэтому хотелось бы заменить только неисправное - кондеры конченые давно проверены и поменяны( до 50мкф все были конченые все остальные в отличном состоянии )

-----------------
Hitachi HA-7700, Akai GX-625 и GXC-704D,DVD Elenberg , GRUNDIG Box-8500(зя),
OPTONICA ST-3636, Technics SL-1300мк2,Маяк203-205


  Не в сети Профиль

Непрочитанное сообщениеДобавлено: 11 авг 2013, 05:58
Аватара пользователя

Возраст: 67
Откуда: Небеса

На форуме с
Сообщений: 4233
Его благодарили: 69
так не пойдёт

сам он не исправится
надо сужать круг поиска

====================
=======================


почему перестает работать плата перегрузки подключенная к рабочему каналу и отключенная от нерабочего при подаче на нерабочий канал питания( благо там фишки отдельные)


===============================
===============================

я же сказал НА ФИГ ОНА ЩАС НУЖНА?????....отключи её....

это в конце разберёшься

щас наладить надо УМ и защиту это первое и важное

не вздумай колонки подключать проверяй простым динамиком который не жалко

и проверяй им до самого самого окончания ремонта

=========================

даже когда наладишь усь то при вкл защиты могут быть щелчки .....угробишь свои вч на ас.....

делай хоть один канал УМ пока без защиты

потом по порядку

подключишь защиту

проверишь на мощности нагрев транзисторов....падение напряжения на стабилизаторе

а уж в конце когда наладится тогда и перегрузкой займёшься....там тоже с маломощными транзисторами косяки могут быть

надо выделить по плану чисто один канал УМ без примочек ....защиты и перегрузки....и наладить его......а так лабиринт неудач и гаданий!!!!!!

следи всё время за питанием стабилизатора....перекос напряжения опасен для схемы


  Не в сети Профиль

Непрочитанное сообщениеДобавлено: 11 авг 2013, 06:03
Аватара пользователя

Возраст: 67
Откуда: Небеса

На форуме с
Сообщений: 4233
Его благодарили: 69
я могу запамятовать ведь 20 лет прошло но по моему она работает перегрузка
только когда два канала работают

у меня схемы в другом месте щас идти далеко и грязь щас дожди у нас


  Не в сети Профиль

Непрочитанное сообщениеДобавлено: 11 авг 2013, 10:17
Аватара пользователя
Имя: Андрей
Возраст: 66
Откуда: Санкт-Петербург

На форуме с
Сообщений: 2647
Его благодарили: 1174
KBN
Что касается платы перегрузки, то сначала необходимо убедиться в её исправной работе. Отключить разъём XS1 , подать питание. Проверить режимы по постоянному току – они указаны на схеме. Затем подать сигналы на её входы (взять откуда-нибудь) и проверить её корректную работу. Если всё в порядке , подключить штатно. В момент, когда Вы подключаете оба канала и фиксируете её неправильную работу, проконтролируйте осциллографом, что поступает с неисправного канала и питание самой платы перегрузки. (схема у Вас неполная, виден кусочек стабилитрона VD6, на нём проверьте напряжение, должно быть порядка 15В) .


  Не в сети Профиль

Непрочитанное сообщениеДобавлено: 11 авг 2013, 11:37
Аватара пользователя
Автор темы

Имя: Анатолий
Возраст: 56
Откуда: Красноярск

На форуме с
Сообщений: 639
Его благодарили: 45
Плата перегрузки процентов на 90 уверен рабочая - отключал полностью и по очереди каждый канал подключал к рабочему каналу. Вот что я не пойму, почему она перестает работать подключенная к рабочему каналу когда я питание на не рабочий подаю :?

-----------------
Hitachi HA-7700, Akai GX-625 и GXC-704D,DVD Elenberg , GRUNDIG Box-8500(зя),
OPTONICA ST-3636, Technics SL-1300мк2,Маяк203-205


  Не в сети Профиль

Непрочитанное сообщениеДобавлено: 11 авг 2013, 11:57
Аватара пользователя

Возраст: 67
Откуда: Небеса

На форуме с
Сообщений: 4233
Его благодарили: 69
KBN писал(а):
Плата перегрузки процентов на 90 уверен рабочая - отключал полностью и по очереди каждый канал подключал к рабочему каналу. Вот что я не пойму, почему она перестает работать подключенная к рабочему каналу когда я питание на не рабочий подаю :?


так дело не пойдёт

этот вопрос без ответа

ну кто здесь будет проводить анализ???

занимайся только ум


((((((Плата перегрузки процентов на 90 уверен рабочая)))))......с таким диагнозом только случайно можно найти неисправность................А ЕСЛИ ОНА НЕ ОДНА????????????????

врач без предварительных анализов чёрта с два вас будет лечить.... :( :(


  Не в сети Профиль

Непрочитанное сообщениеДобавлено: 11 авг 2013, 12:03

body писал(а):
щас Рабинович скажет типа себе на.....й накапай учитель


Я вообще не пойму нах. этот хлам судя по описанию восстанавливать....особенно по интернету, когда сам в р/т совсем не очень...... :( :( :(




Непрочитанное сообщениеДобавлено: 11 авг 2013, 12:08
Аватара пользователя

Возраст: 67
Откуда: Небеса

На форуме с
Сообщений: 4233
Его благодарили: 69
Андрей у меня рука не поднимется выкинуть а продать его в таком состоянии 500р тем более здесь в Сибири где народу 3 чел на 100км :(


  Не в сети Профиль

Непрочитанное сообщениеДобавлено: 11 авг 2013, 12:31

За 500 - трансформатор заберут. ;) Остальное там не жалко :(




Непрочитанное сообщениеДобавлено: 11 авг 2013, 12:36
Аватара пользователя

Возраст: 67
Откуда: Небеса

На форуме с
Сообщений: 4233
Его благодарили: 69
Рабинович писал(а):
За 500 - трансформатор заберут. ;) Остальное там не жалко :(


радиаторы захапают 300р

корпус 700р при хорошей погоде и за 1200р

кишки можно за 400р

но с них и начать надо......

всё.....продано!!! :D :D :D :D


  Не в сети Профиль

Непрочитанное сообщениеДобавлено: 11 авг 2013, 17:12
Аватара пользователя
Имя: Андрей
Возраст: 66
Откуда: Санкт-Петербург

На форуме с
Сообщений: 2647
Его благодарили: 1174
KBN писал(а):
Плата перегрузки процентов на 90 уверен рабочая

Те 10 процентов остаётся.

KBN писал(а):
отключал полностью и по очереди каждый канал подключал к рабочему каналу

Подключите на оба входа платы перегрузки сигнал с одного канала. А дальше действия по результату.


  Не в сети Профиль
