Усилитель Sony 333esx, у неё этот отвод в темброблоке задействован. Заменил не глядя, сломанный альпс на такой же, но безотводный, и темброблок перестал работать. Пришлось кумекать, восстанавливать родной потенциометр. Думаю, эта соня не единственная с таким схемным решением.

В моём случае..

Пробежал по схеме похоже, что у DENON-PMA860 реализовано так же.

Потенциометры приехали....Ура...

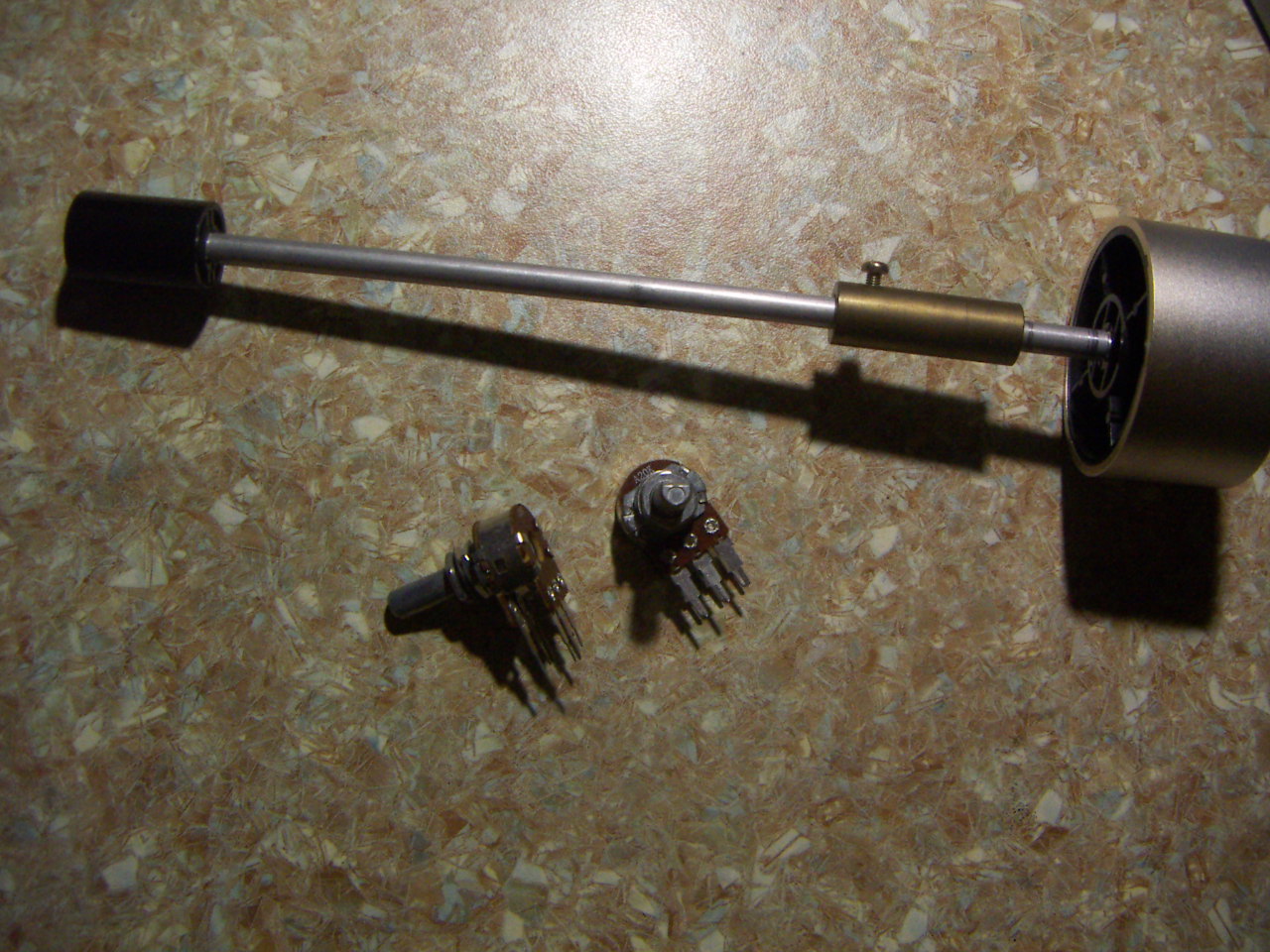

Но появился новый головняк. Расположение лыски(или как её там, фрезеровка) на потенциометре не совпадает с родной. Буду делать новую втулку.

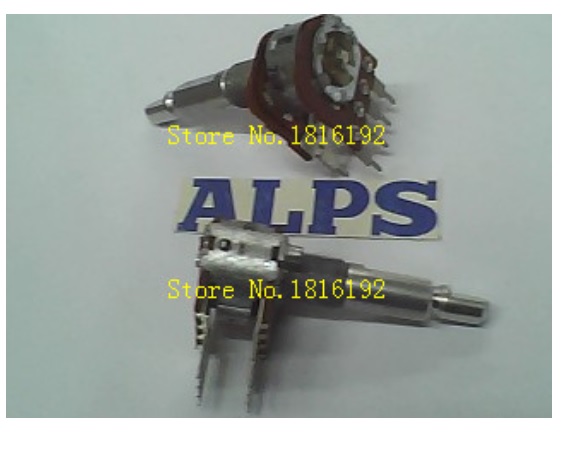

Ножки короткие или как у моего ? Я с длинными ногами нашел только два варианта. Один без средней точки(его и купил),
Второй вариант со средней точкой, длинными ногами, но с двойной осью. Написано от

Если не сложно, можно в двух словах в чем будет улучшение?

Не, там альпс большой квадратный, и синий. ))

А...С этим проще. Их на али тьма-тмущая. И со средней точкой и без.

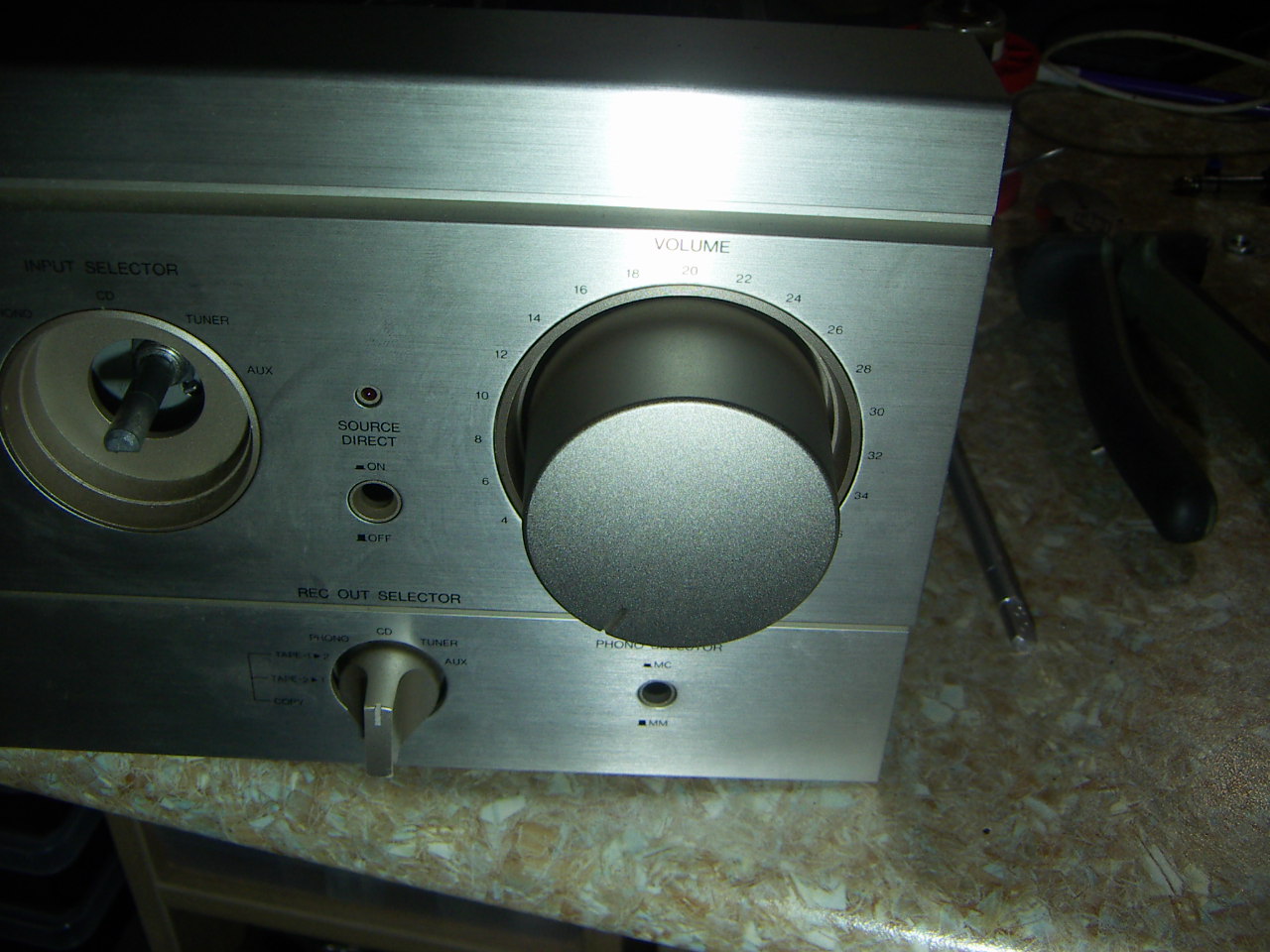

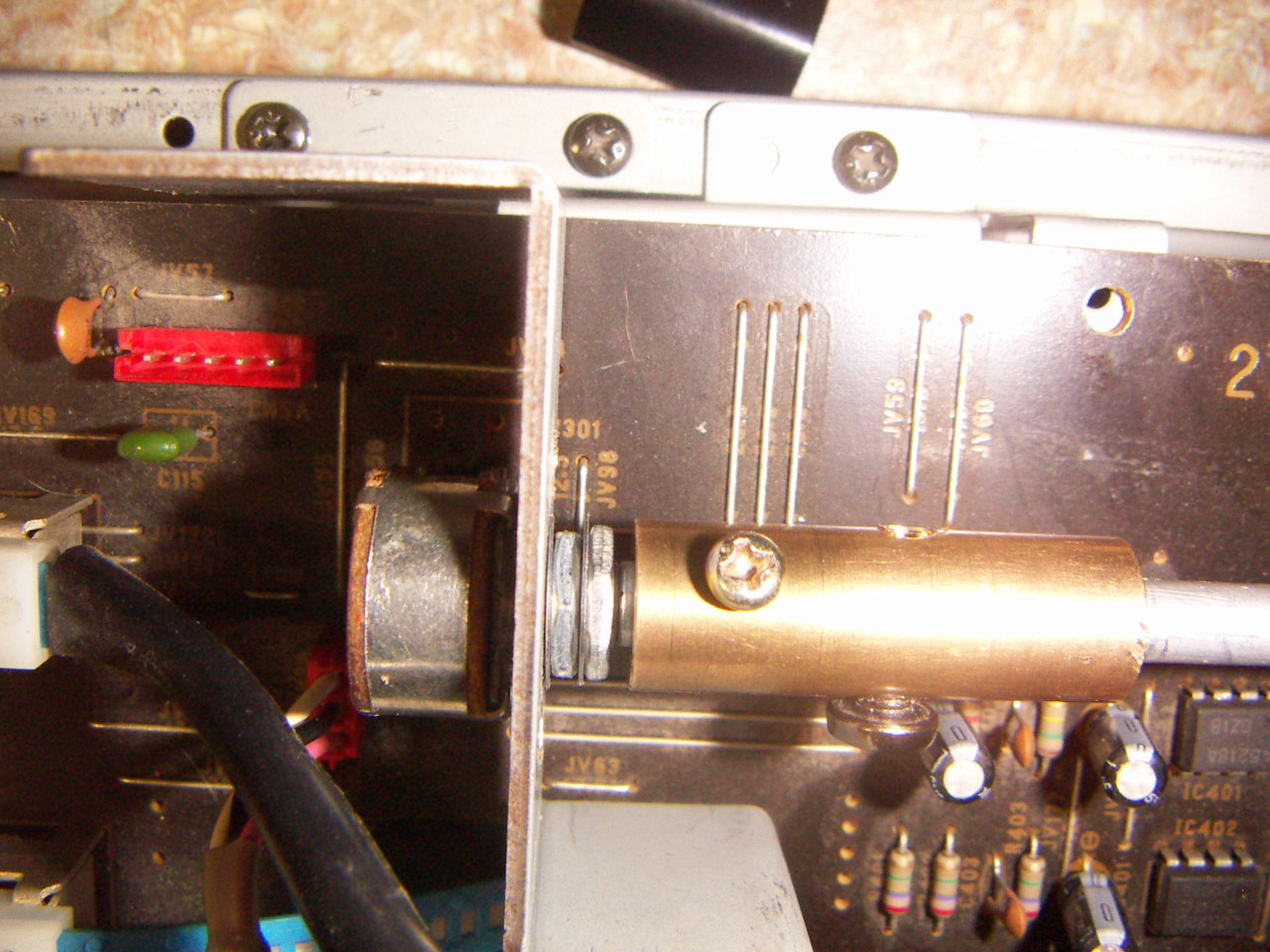

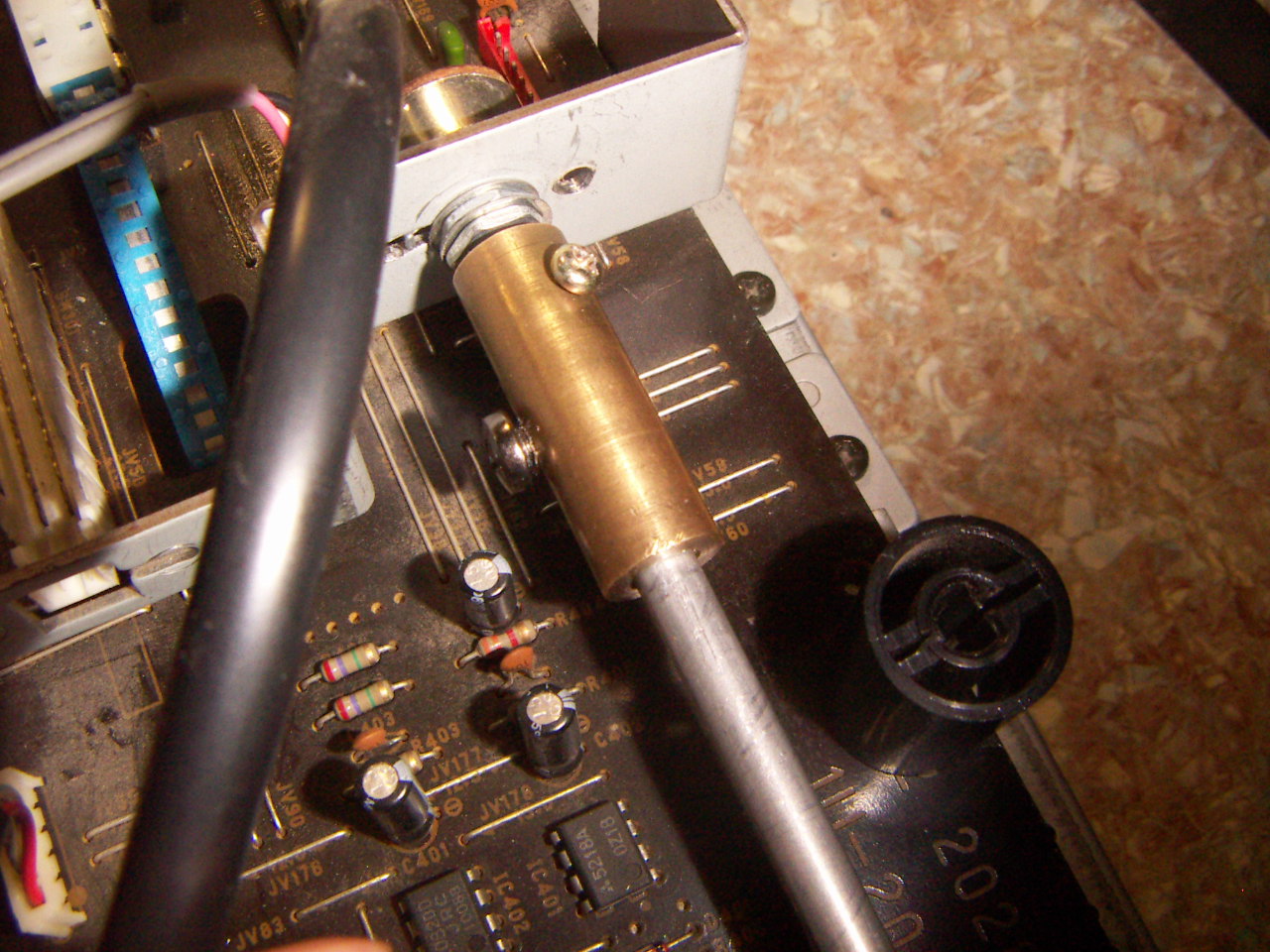

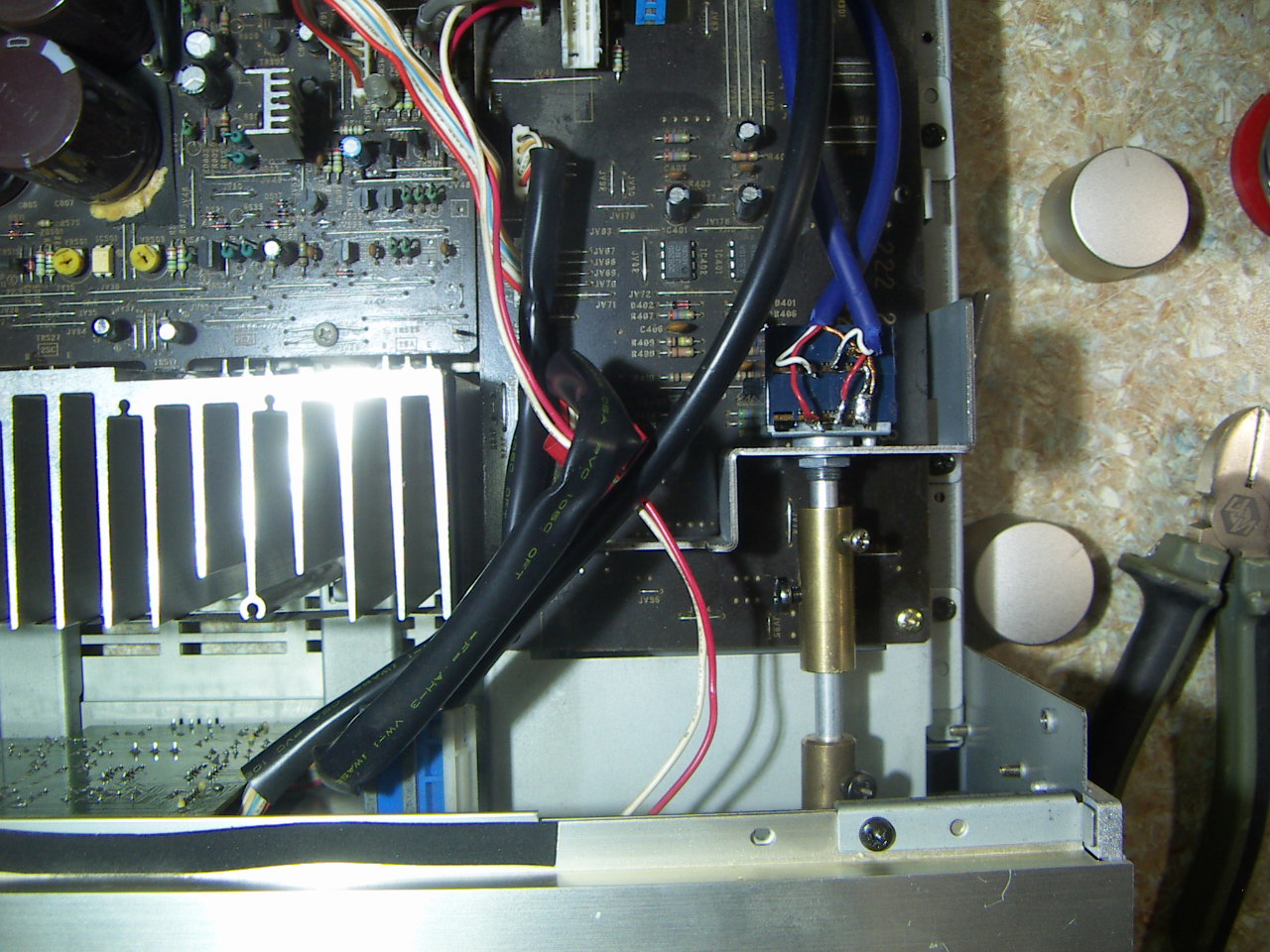

Вот один из них на месте...Втулка доработана. Еще одна поставлена. Ура...

А эта ..... опять за своё... Мало того громкость резко регулируется в начале.
С синим Альпсем на 50 кОм такого не было.
И звук .

Совершенно нормально для резистора с линейной зависимостью.

Какой деталь, такой и звук. Надо было синенького.

А да...И еще сразу включатся не захотел..Релюхи переключались, а сигнала на выходе 0. Потом заработало

Таки да, но промаркирован то как "А".

Не влазает он туда.
Можно было закрепить на фальш-панели корпуса, но тракт удлиннять не хотелось. Теперь чую...придется.

Ну что с Китайцев взять . Ну не то намаркировали. Бывает.
Мож его чиста для Раши делали и честно написали - линейный......
А вообще - сочувствую. Удачи.

Позвони Сергею Сидорову, может у него есть нужная тебе деталь и не придётся ждать. А ещё, может он регулятор громкости ещё не продал, тогда его забери и всё. Он за копейки отдавал, супер вещь.

Вряд ли..



Спасибо за наводку.
Но подходящий РГ я как бы дождался. А он, а он...
А не подходящий ALPS есть. Осталось примостырыть его.

Чё мастырить, делай в отдельной коробке регулятор и вперёд, в обход того, что в усилке.
Межблок Феликса хочешь дам?

Он и в эту коробку уместится. И ЦАП туда еще влезет..


Спасибо за предложение , но пока надо до ума довести начатое.

И если кому интересно...

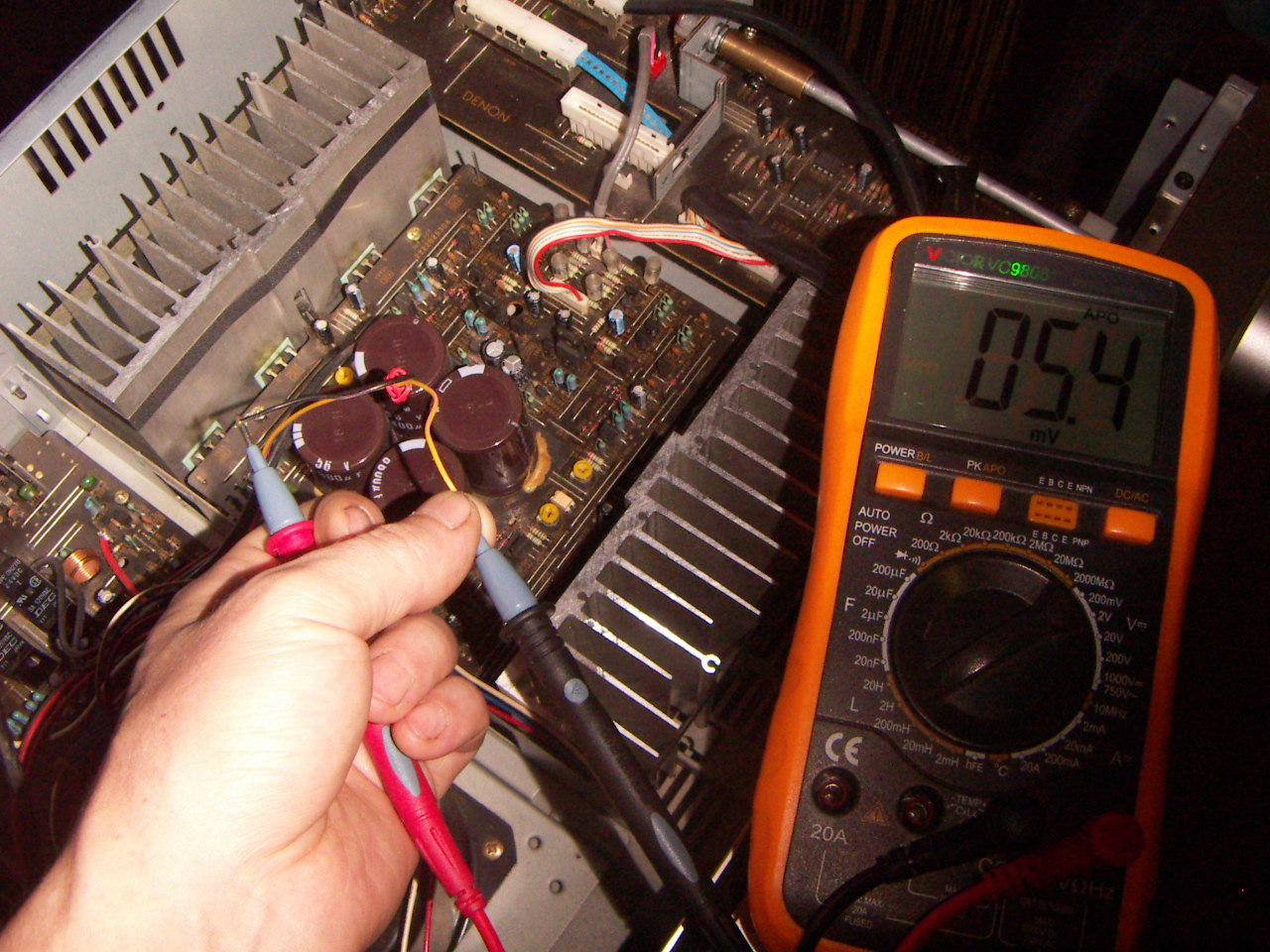

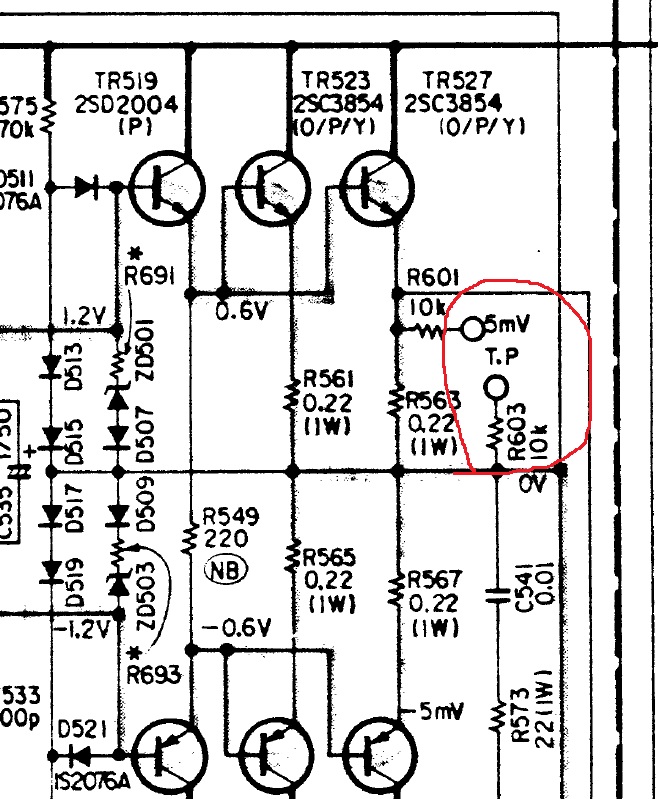

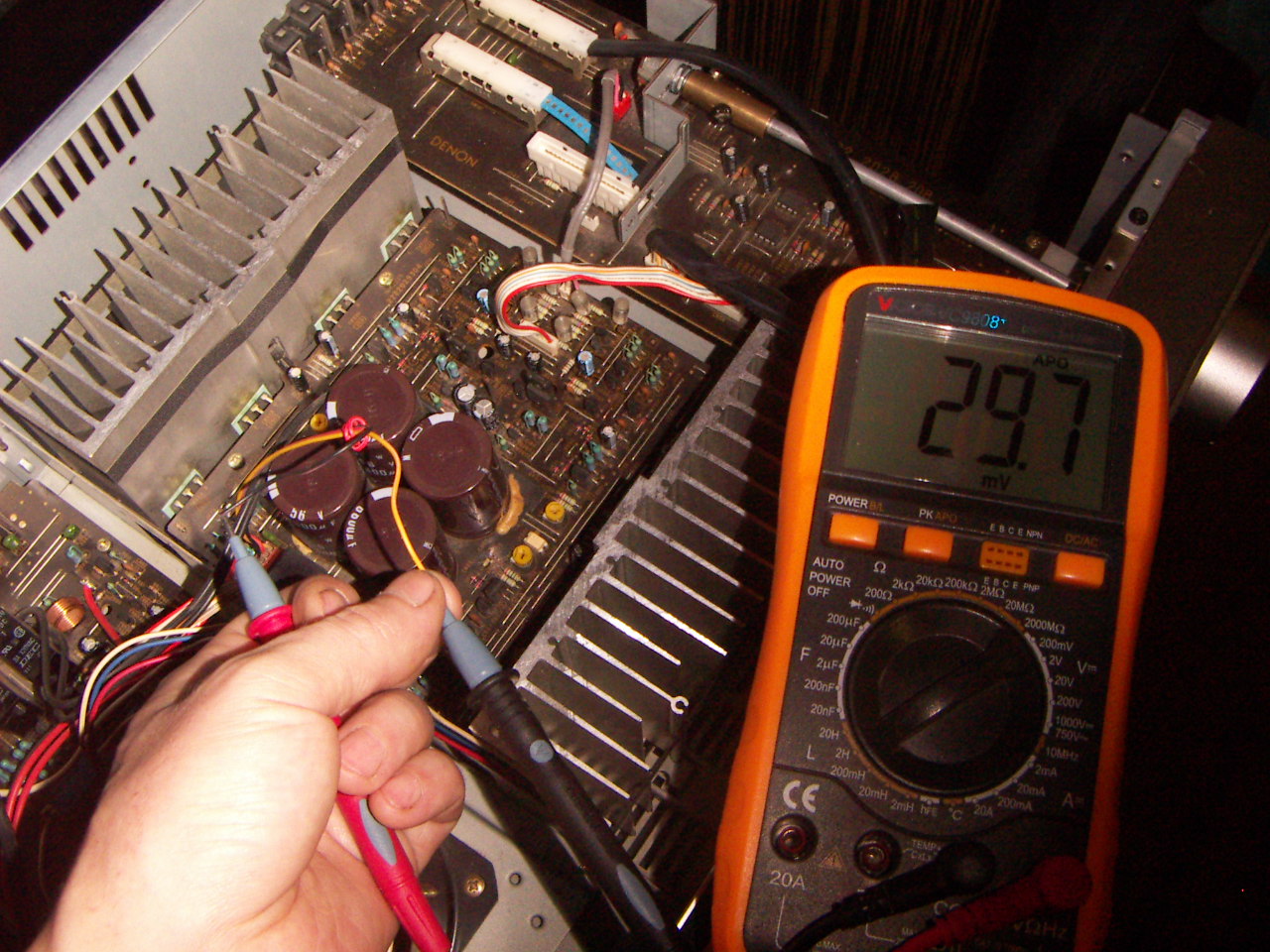

Вот так меняется ток покоя в точке обрисованной на схеме, при увеличении громкости.

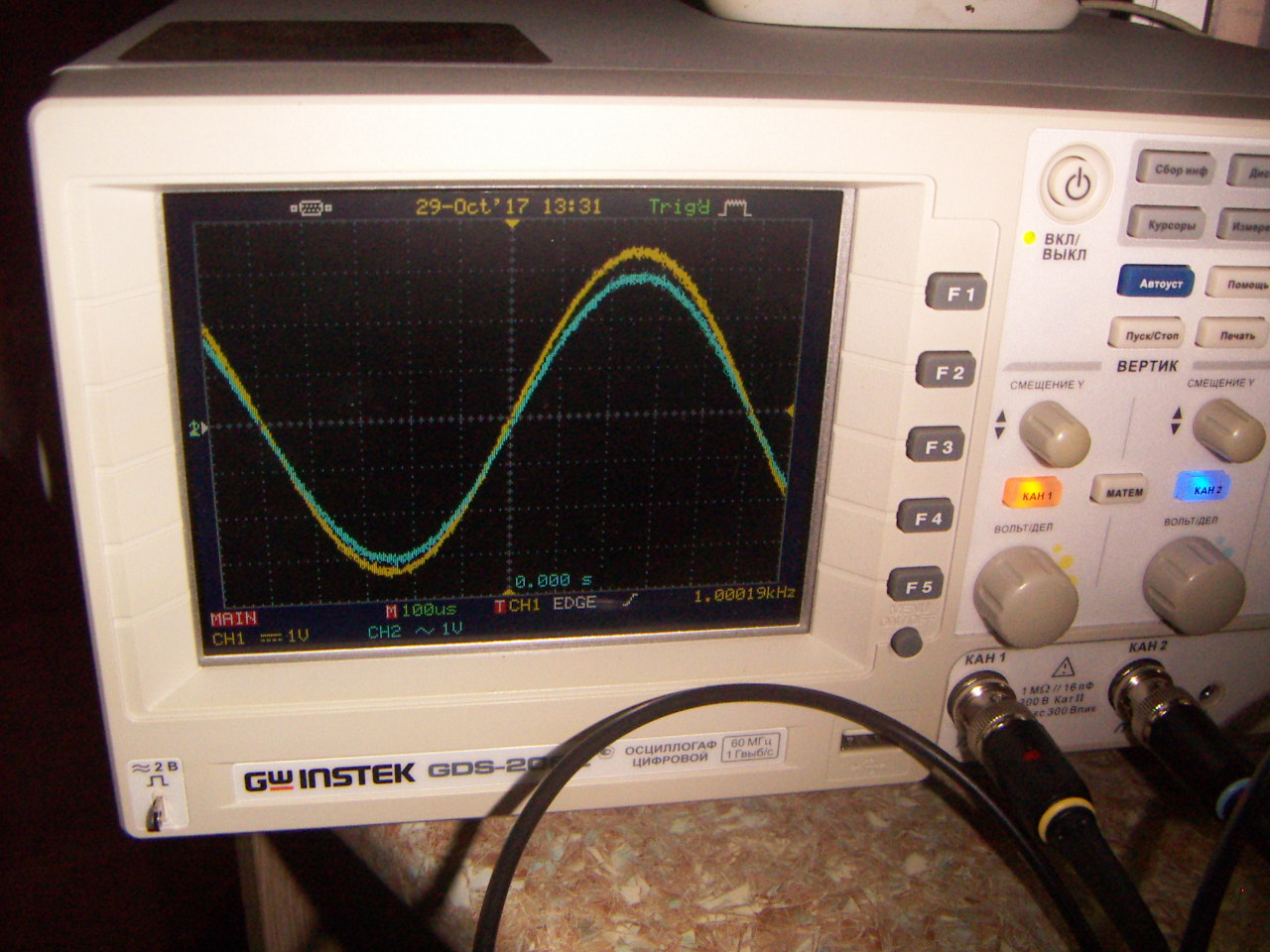

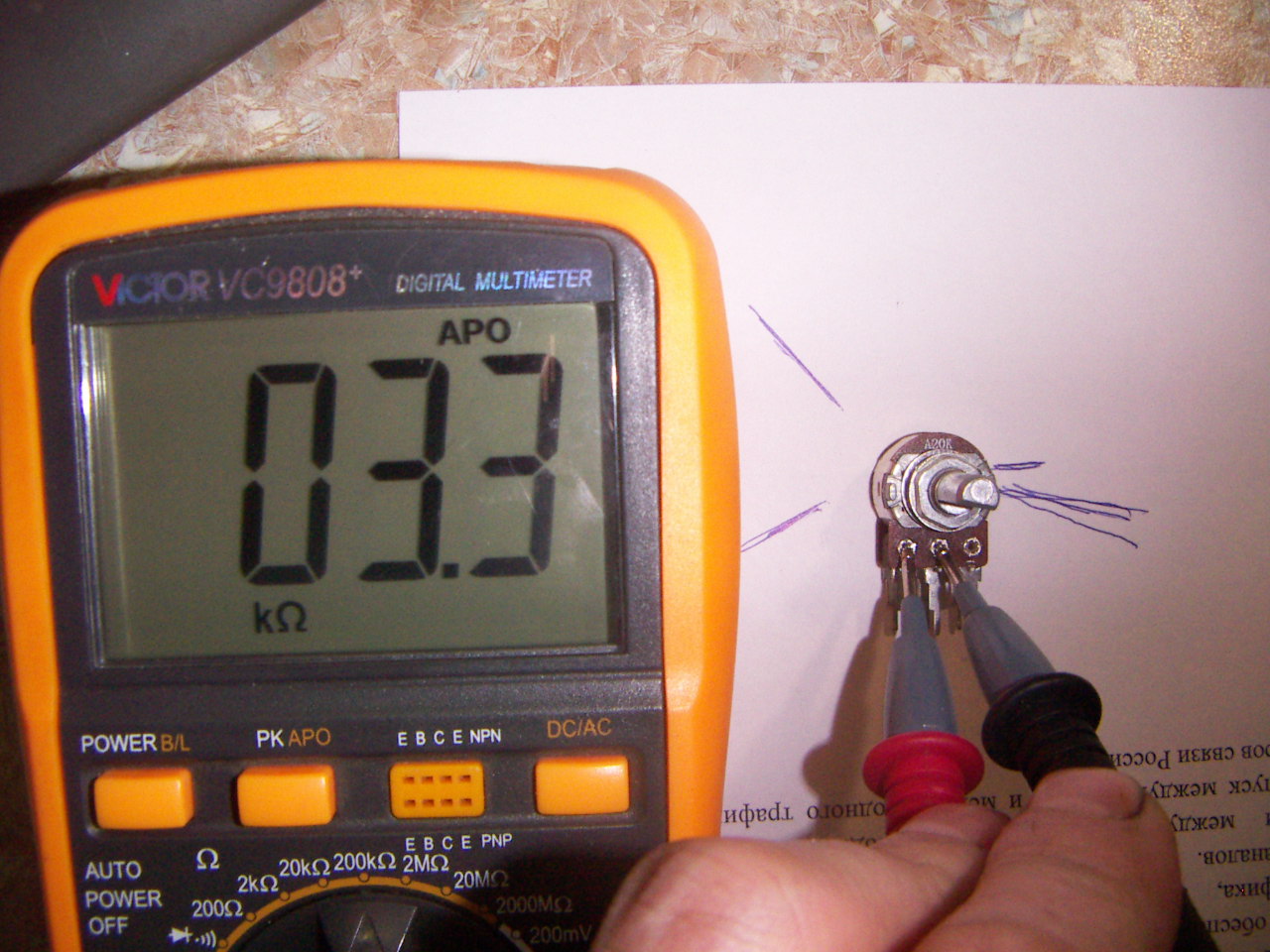

Проверил еще раз, более дотошно...

Наверное, у него не с той стороны нелинейность.

Это получается если пластинки местами перепутать...?

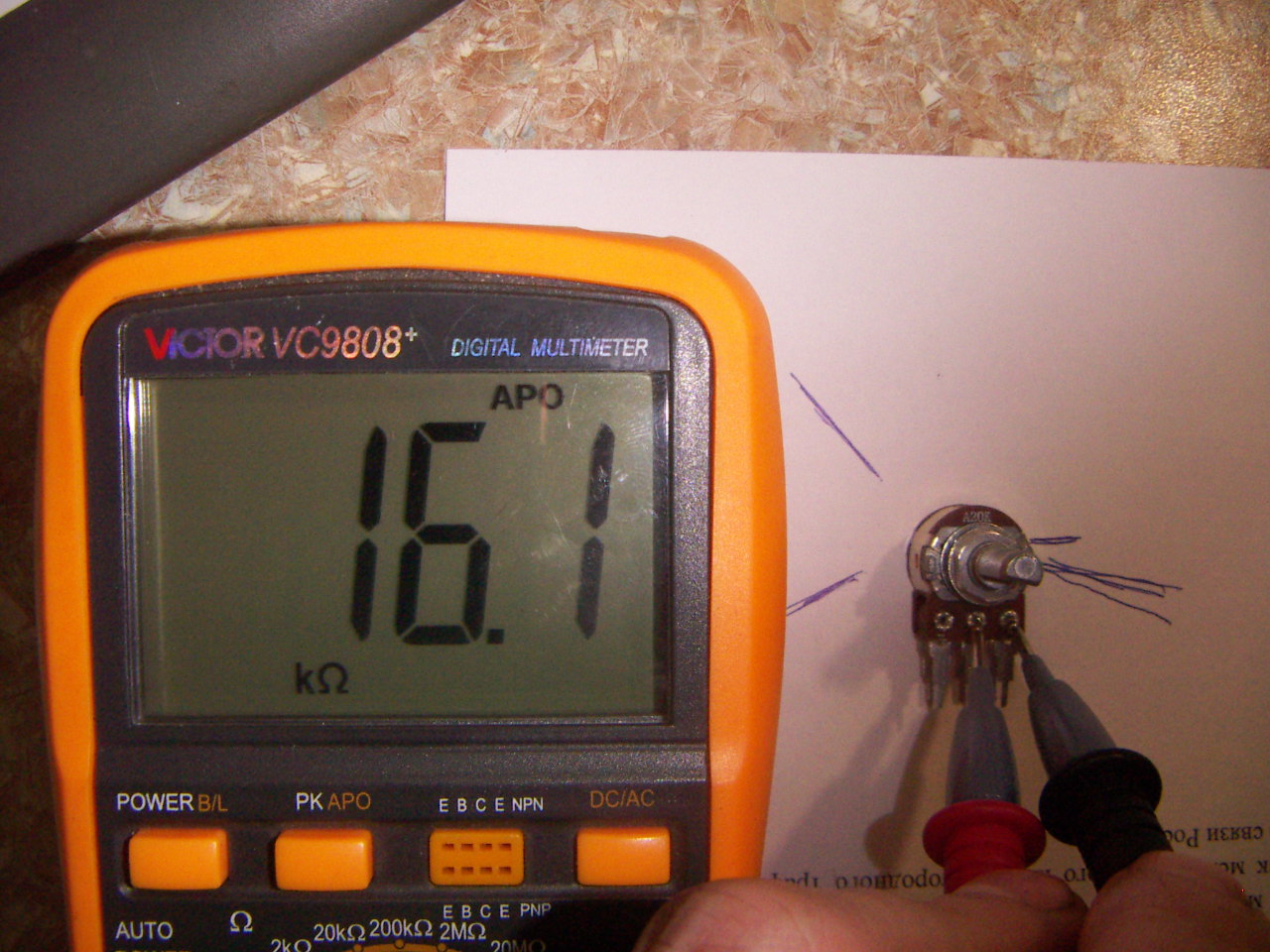

Сравнил с Альпсом..Все на месте.
Видимо на 50 кОм не так заметно, а в родном РГ эта нелинейность делалась искуственно, добавлением постоянного резистора между средней точкой и одним из выводов.
Вот блин головняк...

Но есть один ньюанс... В этом, может быть собака зарыта...? Плюс у китайца на омном участке разбег приличный у половинок, у Альпса.

Ну.....
Жаль термоусадки подходящей не было.

Подключил, а он....не работает......
Релюхи счелкают, защита как бы не срабатывает, а звука нет...
Решил потрогать транзисторы стабилизатора напряжения питания УН(всегда были огненные), и тут как Жах...в АС.
Судя по счелчкам реле, защита сработала.

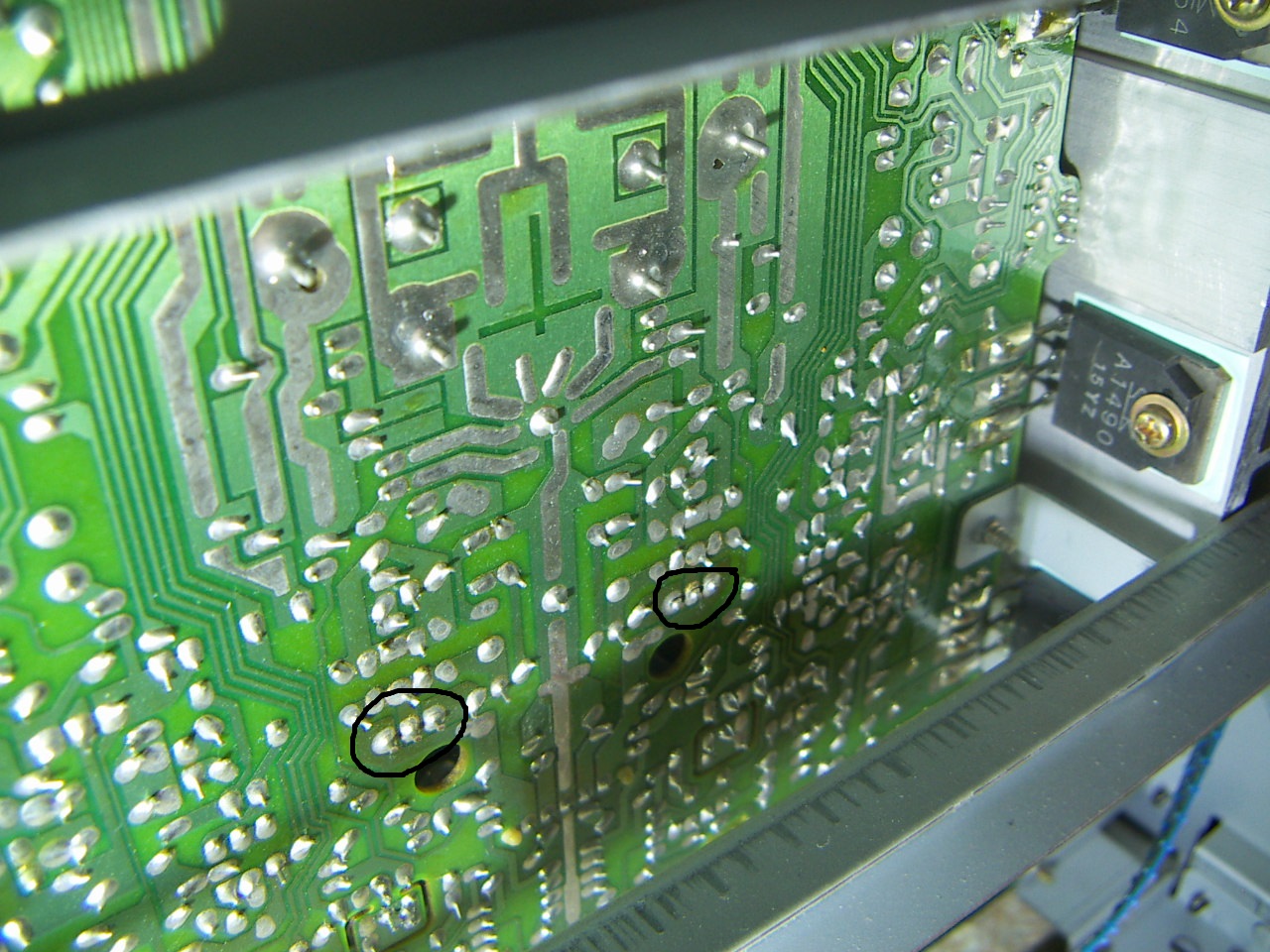

Выключил из розетки. Потрогал транзисторы еще раз, а они качаааются.

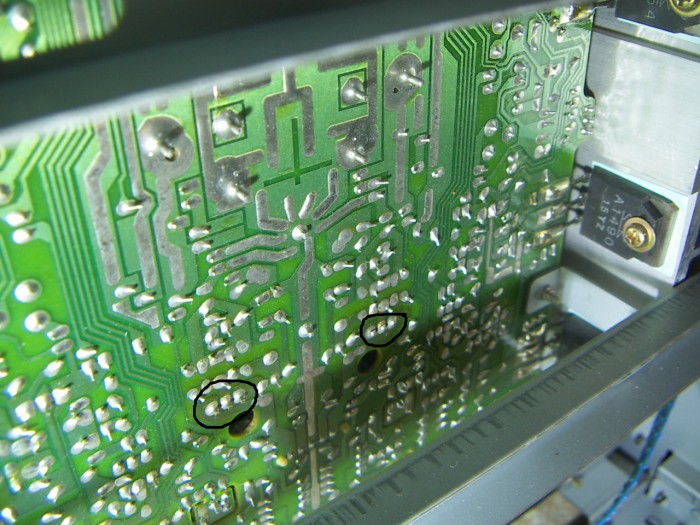

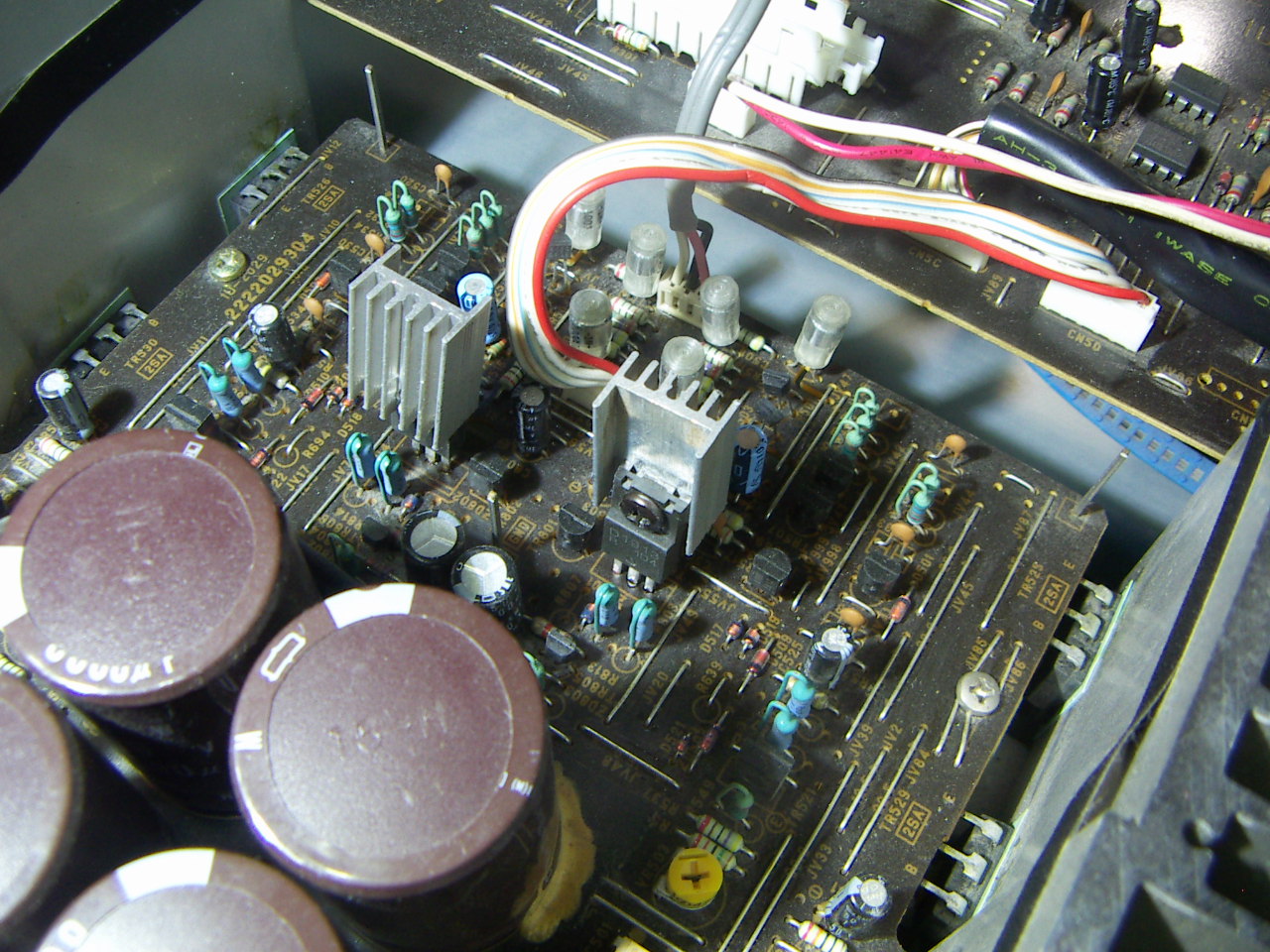

Пропаял, поставил(по другому не получилось) радиаторы.
И....Всё заработало.

Видимо звук был плохой из-за этого непропая. Потому что, после предыдущей установки китайского РГ звук появился то же не сразу, но появился. Грешил на релюхи.
А так да...Синенький

И коли есть такая штука,
засунуть надо своя рука,
Проверить баночки большие,
А вдруг они уже сухие..

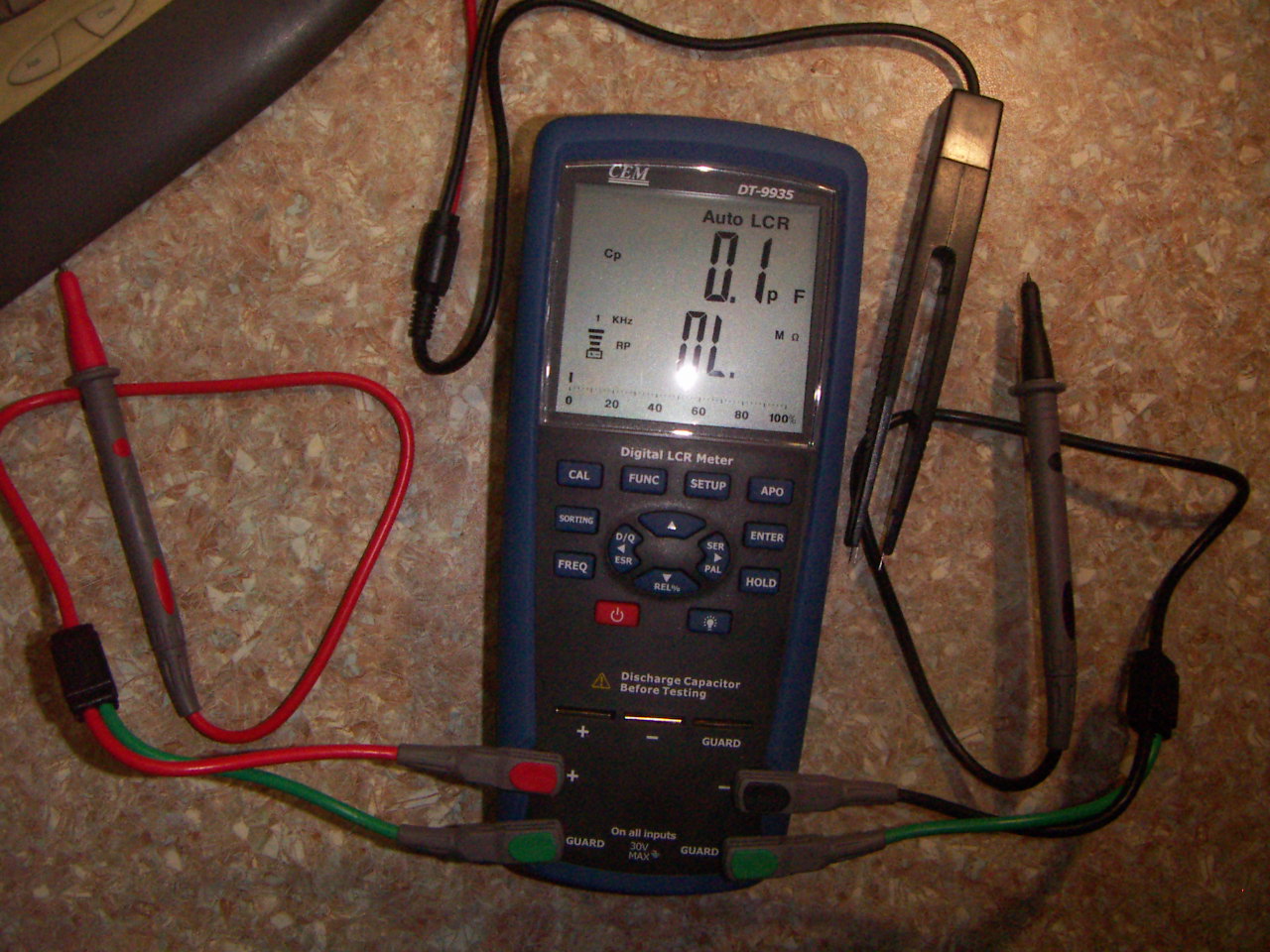

Кондеры по питанию в схеме 2х6800 в плечо. Замеры (100 Гц) 13400 мКф.

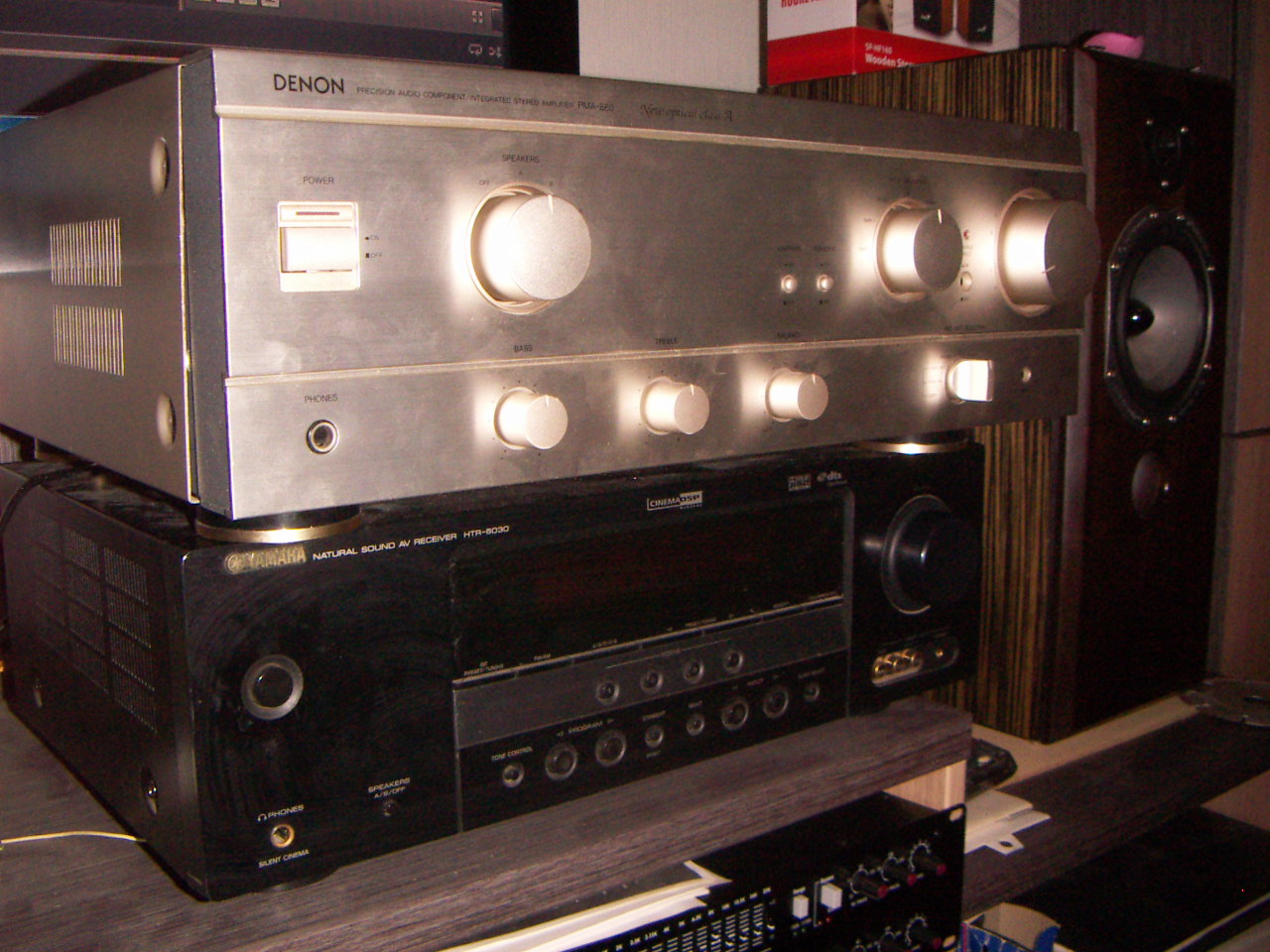

И попробовал вчера внедрить не надолго в свою "Не систему"
Звук стал гораздо лучше без всяких тембров и прочих примочек, довольно таки прозрачен, не много(я бы сказал) звонковат и кажется сибилянты больше проявляются(по сравнению с нижним рессивером).

P.S. Есть смысл выкинуть диодный мост и поставить диоды FR ?

Не ломай!

Так там уже РГ, не родной. Переключатель опять с Али тащить..... А в переключателе теряется смысл, без РГ со средней точкой.
