Что дала замена диодов ( пожалуйста) со всей графикой. Спасибо.

Честно говоря, все графики(последние) уже с ультрафастами. До этого не лазил в питание.
Можно попробовать запаять на отдельном трансе блок питания и посмотреть.
Да и знания мои не велики.

P.S. Забыаю иногда измерить до...

Понял, грешу тем же самым : сломал, подумал, вдруг зря.

помницца к ламповым усилам ,к резистору до 20мкф навешивали ...никакой разницы на вч меандре с Г3-112...удивились...
и полоса на аноде выходной лампы до 10мгц..

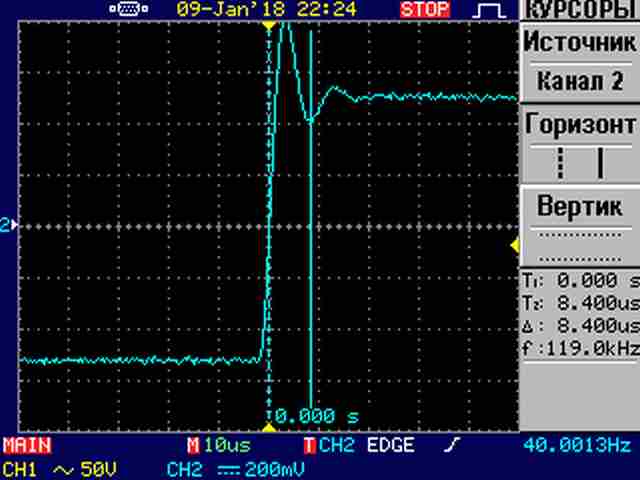

и тот усил где с транса 250кгц меандра с хорошей формой ,звучит по вч заметно лучше чем другой где 90кгц "всего"(с той же самой схемотехникой практически)...из чего можно сделать вывод,что такое косвенное свидетельство возможностей усилителя справедливо для усилителей любого типа...
не зря немало фирменных транзисторных усилителей имеют полосу до 300-700кгц синуса...(голдмунды аж 2,5мгц)

на слух ВЧ заметно лучше становились в ламповом усилителе...
хотя ЮАМ поддерживает противоположную точку зрения : усил где ёмкости БП поддерживает работу усилителя А-класса в течении минут после отключения сети,"не слышно типа" диодов

для примера на пару 6550 по его формуле требуется минимум 18000мкф(х450в)на канал..

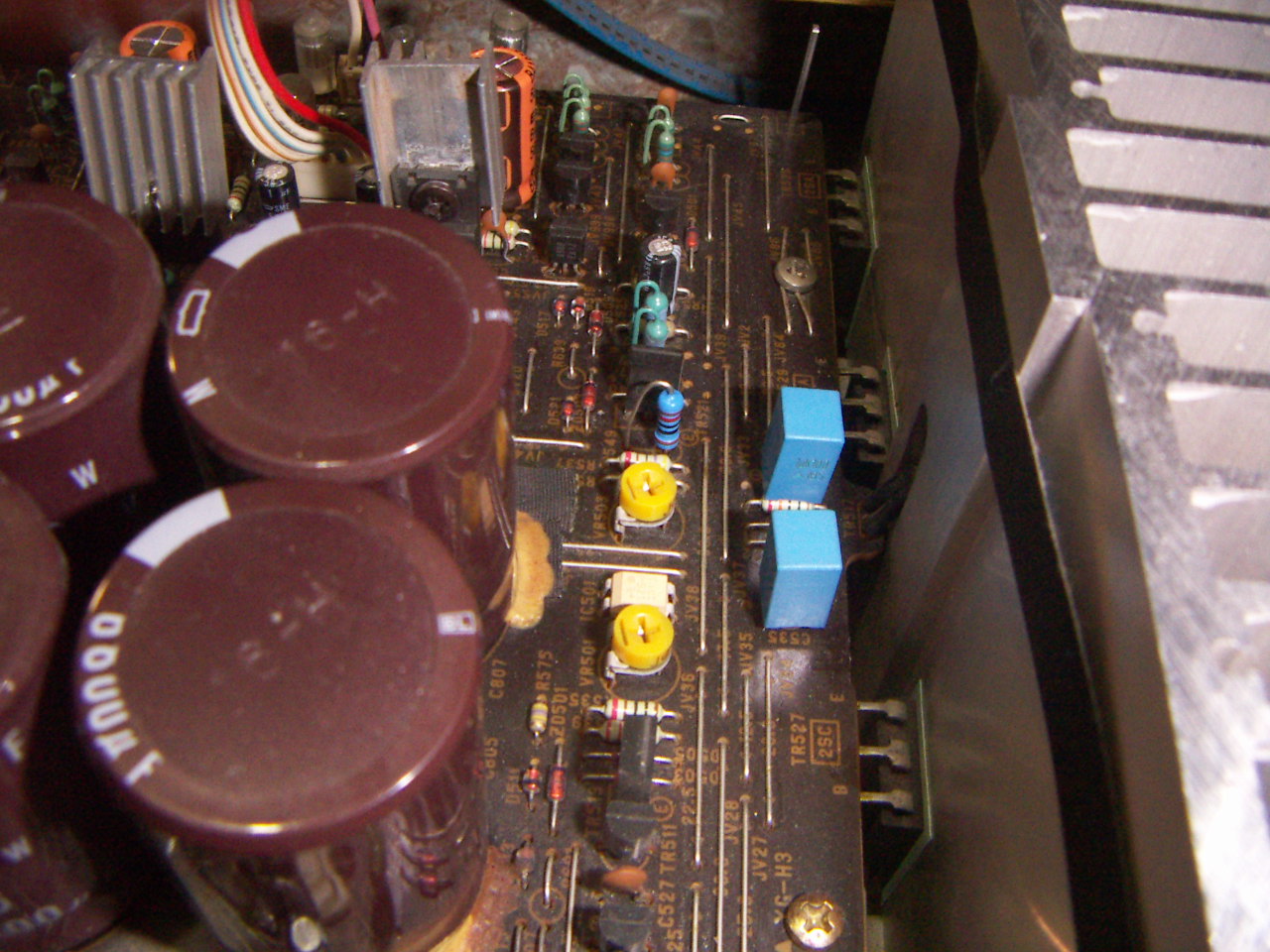

вот такие от промоборудования пришлось купить




для каменных усилителей ёмкости большими шагами пойдут к номиналам порядка фарад .. ... как в усилителе Профитмастера

Меандры, синусы...понятно.

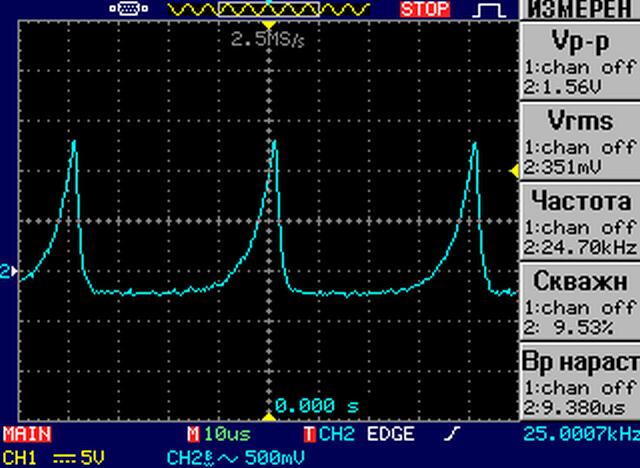

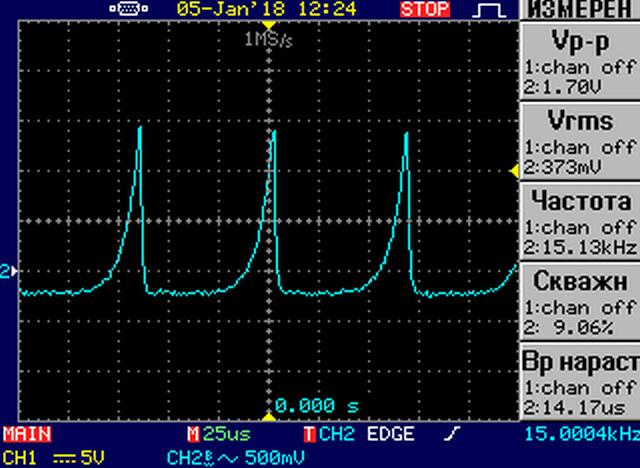

Я вот такой сигнал загнал через усилитель. Частоты не большая, а разница в размахе по мне так существенна. Нагрузка просто резистор 6 ом.
Есть мысли на этот счет?

а такая нагрузка у усилителя в реальных условиях бывает?

Оставим на попозже...

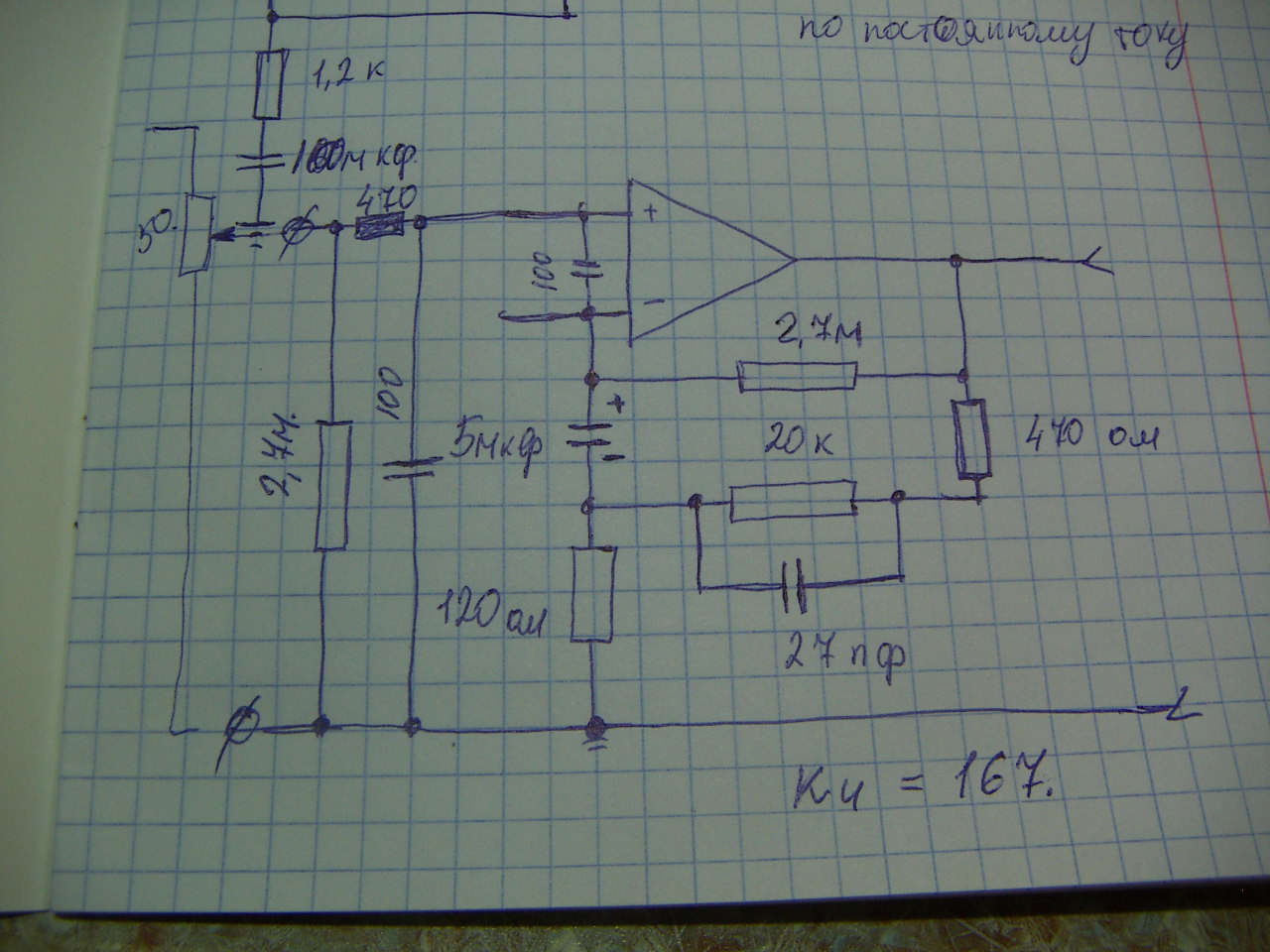

Представил усилитель в таком виде. Нет РГ и цобеля на выходе.
Сидел размышлял...
Как понял(прочитал) 5 мкф создают 100 % ООС по постоянному току.
470 ом, 20 ком, 120 ом еще ООС, как понял к усиления усилителя 168.
Сижу ломаю голову над назначением двух резисторов по 2,7 МоМ...
Единственная мысль, это баланс нуля на выходе.
Или так не стоило представлять схему, для лучшего понимания?
И каким образом конденсатор 5 мкф влияет на нижнюю границу диапазона?

В дополнение...
http://www.kit-e.ru/articles/circuit/2010_06_122.php

А так, годится..?

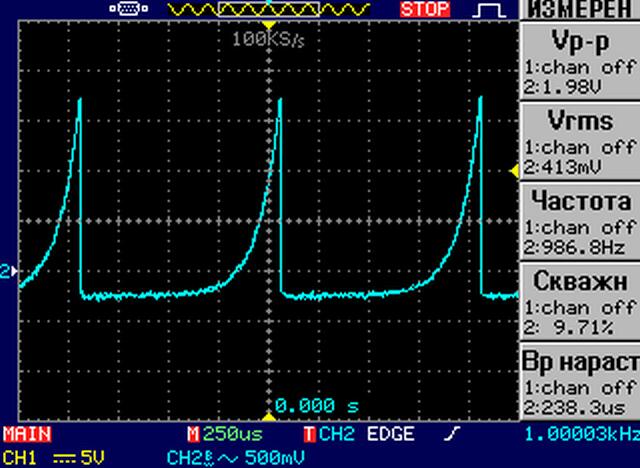

И вот это не нравится... Нагрузка 6 ом+конденсатор 680 нф.
С конденсатором 100 нф, все четко.

Если с генератора дать синус 100 кгц, а затем подключить емкость 680 нф, амплитуда сигнала возрастает примерно на треть...

Да уж... Дима, ничего не попутал? В таком случае, там не только на ВЧ завал будет, там вообще коротыш по переменке будет.

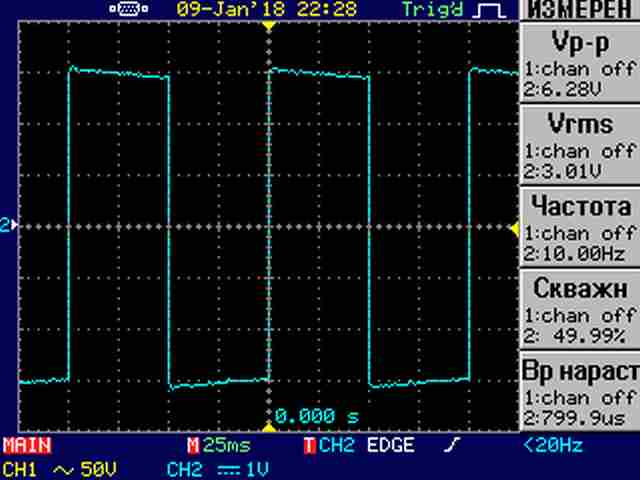

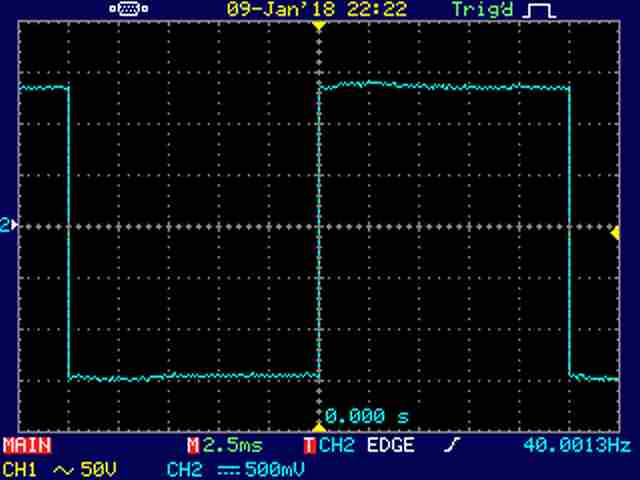

для музыкального сигнала (по сути импульсного) усилитель должен быть упт(для не искажения формы сигнала) ,смотреть на самом низком ,доступном по частоте меандре...
в принципе упт усилитель должен усилить постоянный сигнал с его общим коэффициентом усиления ...
ЮАМ закладывает наклон полки меандра не более 2%.. откуда его формула про 50 токов и очень не маленькие емкости в фильтрах..

Ладно...Пусть питание -+50 вольт. Ток макс. 5А. С=50*5/50, получили 5...чего фарад....?

ну не зря же в усилителе профитмастера на BUF634 по фараде почти на канал с питанием по 15-18в в плечо
с низким питанием макаровское правило величины ёмкостей трудно реализуемо... хотя работать оно будет также..
я другим способом пытаюсь на ёлку сесть

Не...Я лучше с хороводом, вокруг....

хоровод "почти упт" и фазолинейность не позволит получить

Потихоньку-полегоньку.....

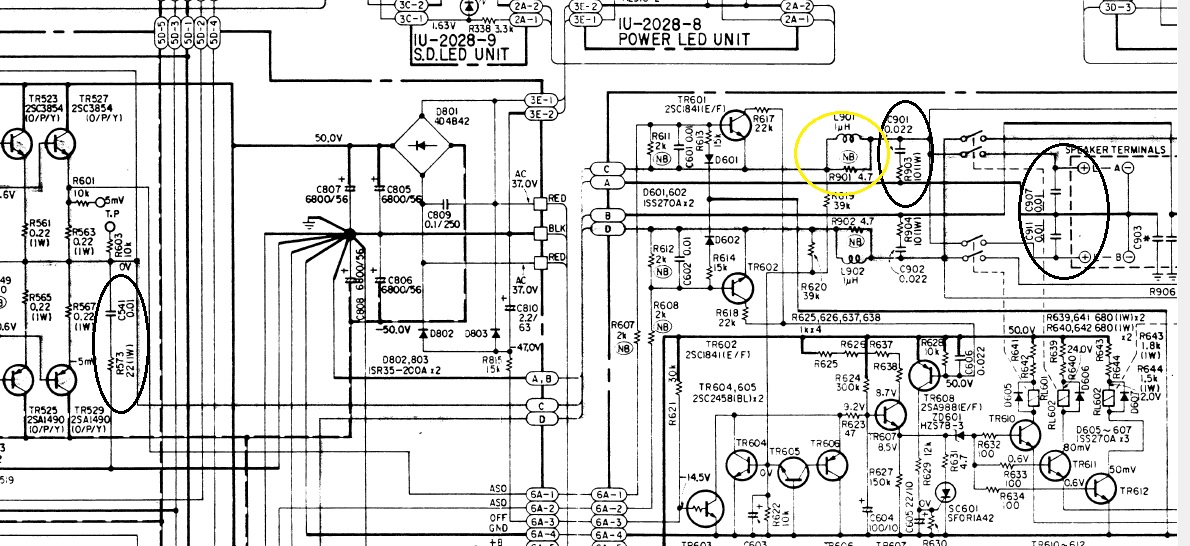

Сижу голову ломаю, зачем столько...? Два цобеля настроенных на 723 кгц, LC, плюс конденсатор параллельно выходу АС.

Алексей, ты продвинулся значительно дальше, чем осилил я, но на выходе цепочка Цобеля должна начинать работать с 20-30кгц,ведь она антизвонная, иначе нафиг она нужна,

А если в усилители заявлена полоса пропускания 100 кгц по -3дб ?

Это если только в...прочтении и бредовых мыслях....
А так...туплю по полной. Не ожидал от себя такого.

Алексей, все в порядке. Я тоже не очень образован(два не профильных не в счет), но ребята помогут разобраться.

Не хотят, чтобы у тебя пищалки сгорели. Забота, так сказать. Оставь их в покое. А то спалишь всё до чёрного дыма.... Тут ведь такое насоветуют... Одни конденсаторы по питанию месяц у тебя разряжаться будут

в этом то и дело,что у тебя виденье умозрительное...а было бы практическое,послушал бы усилитель с таким БП,не писал бы ерунды..

...а пейсал бы оп Черуящщее Пенееее Морсеанов в головах соседей. Пока санитары едут.

Так покажи мне...хоть один. Слушал, где по 220 тыс. мкФ на плечо... ничем не лучше, где 22 тыс., сварку к выходным клеммам не подключал ( Алексей, кстати это может организовать), а верить на слово АМЛам и другим, из глянцевых журналов или через сарафанное радио, я не привык. Всегда сам всё проверяю и делаю выводы, для себя. Когда просят, делюсь своими наблюдениями. Верить мне, я тоже не призываю. Каждый ( кому это надо, конечно), должен сам всё проверить и решить для себя.

Да я уже сто раз пейсал, что лица, не получившие систематического профильного образования, я уже молчу про прикащщегов и просто паранойных шызофренеков - способны упереться рогом в ОДНУ Чюдатворнаю Цыферьку. И бредить об ей потом десятилетиями на всех углах. У одного скорастьнарастаняяяя, у другого демьпенгфагдтыр, у третьего какаянть дурь с аудевопортала... Любуйтесь:



это тусовка, окормляемая и монетизируемая купившими аудевопортал лавочниками с благословения г-на Макарова адслувшывавовуед кирпичи. Глиняные vs силикатные. Оттуда, оттуда...

и я проверяю...сделали макеты РР с 22000мкф в аноде со стабилизацией...всё хорошо..
и то что меандр 250кгц "правильный" тоже хорошо....
