По поводу разного уровня сигнала в каналах.. похоже на электролит, проходной или в обратной связи.

Жанович........ ну от тебя точно не ожидал......

Еще версии с другого форума, может кому еще полезно будет

И какой подстроечник там окислился .

Думаю имелся в виду регулятор громкости.
И речь шла о другом усилителе.

Ну не от разности усиления выходных транзисторов, это точно. А так, всю схему я не смотрел, но опыт, сын ошибок

Я не знаю как звучат Грюндики 7000 серии, знаю как звучит усилок Дениса.. на отлично, в моё понимании.


Не....Я в схемах не особо, но замерить смогу.
Тут всё оказалось несколько хитрее. Опишу тупо и просто...
Ручка регулятора громкости на нуле, напряжение в контрольной точке 5мВ. На клемах АС 0 Вольт.
Начинаем добавлять громкость...И при достижении напряжении на клемах АС 0,5 вольт, напряжение в контрольной точке резко возрастает в 10 раз, до 50 мВ. Ток покоя становится 0,05 вольт/0,22 Ом=0,227 А.
Крутим ручку регулятора громкости далее...
И при достижении на клемах АС напряжения 3 вольта, ток покоя резко уменьшается в 10 раз. Напряжени в контрольной точке становится снова 5 мВ. И таким и остаётся при дальнейшем увеличении громкости до максимума.
При уменьшении громкости, все происходит в обратном порядке.

На вход усилителя подавал синусоиду.

В канале который поёт тише ток покоя в двое не возрастает. В контрольной точке всего 20 мВ. И греется на порядок меньше.

Вот такая на данный момент фигня

В режиме "директ" нет ни одного .



Хотел схему сюда забросить, но форум ругается..
Такое ощущение, что в Л.С тоже не получили...? Я Прав ? Ну хоть в чем то ?

Я не получал

Чёт , вроде бы , в режиме директ только в обход темброблока идёт там сигнал.
А вся коммутация да пара оперов работают. И , мельком глянув , видно электролиты .
По крайней мере - на входе и выходе буфера есть.
Радиолюбитель, я ж о "проходных"..... ну нет их в цепи сигнала... не бывает.

Так и это и ежу понятно.
алек-сей, А разве в сервисмануале не пишут, как отстроить то слежение за током покоя .

Пишут на немецком....

Да хоть на ханты-мансийском . Сейчас перевести всё что угодно можно.

Алексей, я получил название, схемы нет, но тоже в схемах не очень, разбираюсь долго, как дошкольник в алфавите. Но ведь переводчик и в самом деле переводит, на худой конец сам набиваю текст , так переводил на некоторые машинки. А так не понятно, что правильно, м. б. не должно быть такого поведения (скачок тока, затем, снижение) . JVC 40 и 50 тоже с подобно претензией.

Ткните пальцем...

Форум более 500 мБ не пропускает.
Для меня схемы тоже темный лес. Понимаю, что, кто, куда, откуда. Понимаю какие блоки для чего нужны, как примерно работают, а вот как досконально работает .

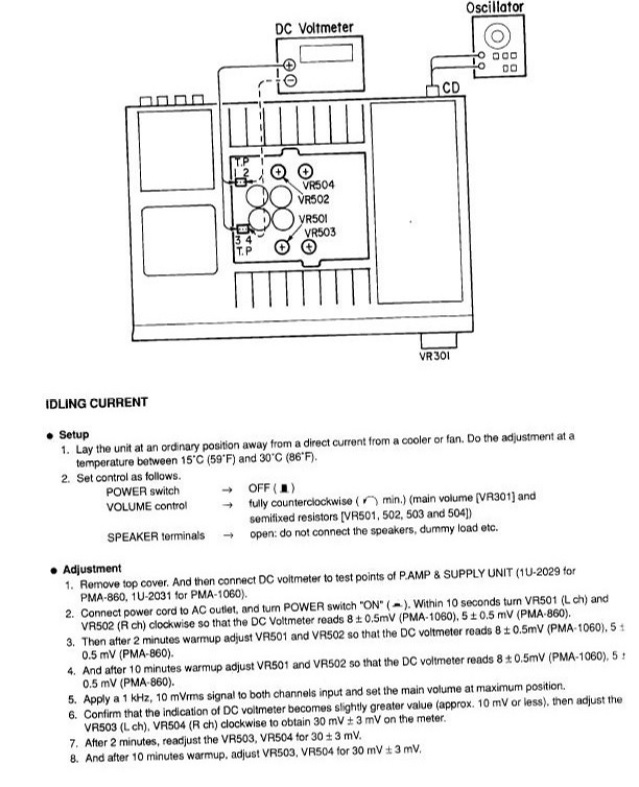

Нашел на Английском, правда без схемы..Но уже проще

Видимо здесь же.

Как понял начальный ток покоя устанавливается резисторами VR501 и VR502. Ставим 5 мВ.
Затем подаём на вход CD 10мВ RMS ручку громкости на "полную" и резисторами VR503 и VR504 добиваемся 30 мВ.

Попробую так. https://yadi.sk/i/3bd29rJ23LxDYS

На плате control unit С217 например.

ой да ладно даже если заменить на "межкаскадный", то всё равно не ожидал

И как он влияет на звук в рижиме "директ".....?
Даже стрелки нарисовал...

Это которые C507, C508 ?

Выяснил, что сигнал до выходного каскада уже имеет разницу.
Мерил на подстроечых резисторах, которые регулируют токи покоя.

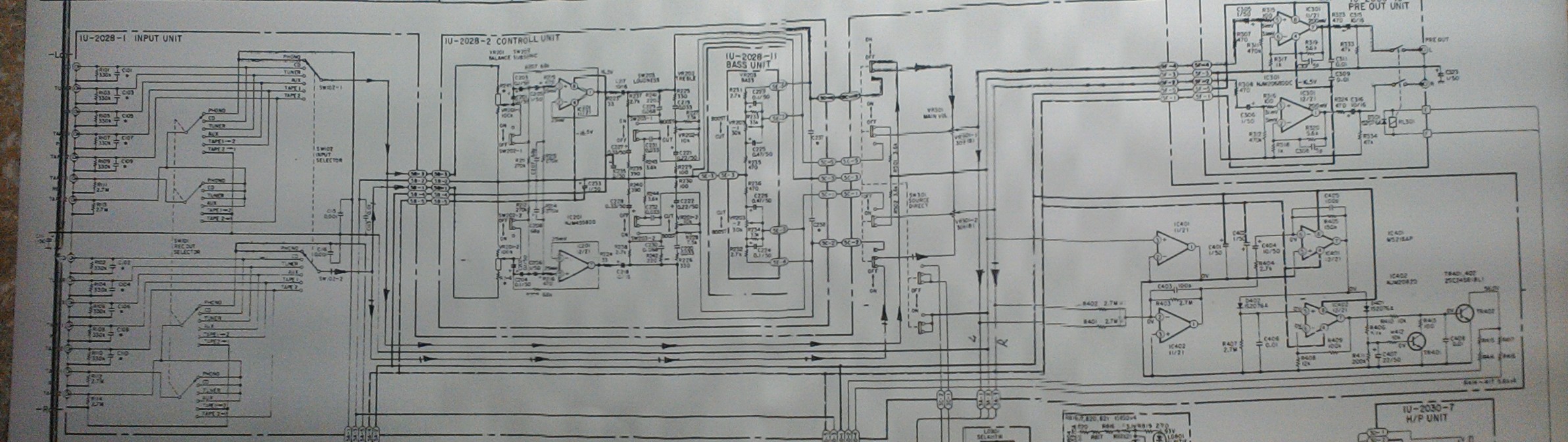

алек-сей, распечатайте куски схемы и совместите их. Легче будет. И виднее.
"Мерил на подстроечых резисторах, которые регулируют токи покоя. "
Удачи Вам...........................

Что Вы до слова докапались. Я это Алексею писал. Многим так понятнее, чем межкаскадный.
А по делу, в цепи у тебя, например в левом канале, С 201, 203, 205, 217, 221, в выходном ( но я так понял, это до него) С507.

Мне без разницы, хоть заходным назовите его...мне понятно

Я их даже не рассматриваю. Как они в режиме "Директ" влияют на прохождение сигнала ?

Применительно к ламповой схеме, это получается как диф. каскад с заземленной сеткой?

Похоже оптопара, ну или R543, VR503

Печатаю потихоньку..
Это самые узнаваемые точки со стороны пайки... Спасибо.

Возможно просто нужно подрегулировать. Вечером запаяю делитель,чтобы подать со звуковухи 10 мВ(не хочу програмно убавлять напряжение на выходе) попробую настроить.

Как не влияют? Это обвеска входного буферного каскада. Не влияют, те, что в темброблоке стоят. Они отключаются в директе.

Да не, всё проще, это конденсатор в ОООС. Он влияет на усиление выходного каскада. Так, что, тебе бы надо встать осцилографом на вход усилителя мощности и там определиться, со входа уже занижение идёт или выходной каскад имеет меньше усиление.
