2Bigman, с питанием все ОК. 100V трасформатор корейский перематывал. Питание 39,8 В. на стабе 22 В. балластный резистор 2Вт 470 Ом.
Прижимают к плате чтоб охлаждался лучше.

Ну это ж великое открытие в радиотехнике!

Подскажите, какая схема подходит к au-a907?

schepa, используйте мануал от AU X 701\901, на эл.тане он есть.

Это подходит для AU-A707, 907 - несколько другой усилитель ...

Чем же он другой? Компановкой?

Здравствуйте!
Может кому пригодится. Усилитель sansui au-d707, 100v.
Усь регулярно уходил в защиту, в основном с прогревом, через час,полтора. Иногда с включения. Постоянка на выходе правого канала +2,5v. Виновник, C54, 3pF.
Всем удачи.

andrey996, Черная смерть, вроде С5, С 6.меняйте оба.

Добрый день, уважаемые специалисты! Стал недавно счастливым обладателем двух аппаратов Sansui AU-D607 и AU-D707 под восстановление и дальнейшую эксплуатацию. Начал с 607, так как он не выходил из защиты. Была проведена полная замена всех малых электролитов на новые Nichicon и Elna. Пропаяны все абсолютно платы, прочищены и смазаны регуляторы и переключатели, выявлен пробитый транзистор в БП на плече -30В. После запуска и прогрева по мануалу были выставлены нули во входном, темброблоке, на оконечниках. Осталась единственная нерешённая проблема - на левом канале ноль на клеммах АС пляшет как аритмия у сердечника от-35 до 150 мВ в пиках, притом что смещение 20мВ держится вообще без колебаний. Поэтому усь пару раз срывался в защиту. При этом есть шорохи в левом канале. Прочитав всю ветку, подозрение пало на полевую сборку. У меня стоит NEC UPA68H. Начитавшись всех советов, вчера купил в Чипе и Дипе жменю 2SK117GR, чтобы попробовать подобрать пару. Но моим ECR метром они все звонятся как npn транзисторы, а сборка выпаянная как полевые транзисторы на оба плеча. Что-то не так со всеми купленными транзисторами или с измерительным прибором? Перепроверив се новые транзисторы, нашёл похожую пару впаял в плату. Усь из защиты так и не вышел. Вернув родную сборку на место, смог его запустить, но 0 не держится. Сегодня ещё попробую переставить с правого канала, так как на нём все параметры как вкопанные стоят. Но звуком очень доволен, хоть с винила, хоть с катушек. Что вы можете посоветовать и что можно подобрать к этой сборке в случае выявления проблемы?
И ещё, родной схемы к AU-D607 в сети не смог найти, воспользовался схемой для 519. Но там нет блока ФК для МС и в блоке питания R05-08 вместо 100ОМ стоят 10Ом. Может, у кого есть схемка для этого аппарата?
Заранее благодарен.

Гулин Алексей,
Посмотрите схемы от 517/717 моделей.

https://www.audioservicemanuals.com/s/s ... -schematic посмотрите

Спасибо. Глянул, там резисторы тоже по 100Ом, а сборка 2SK97. И фонкорректора для МС нет.

Спасибо большое, она у меня есть. Но самая близкая к факту для 519, но не всё совпадает.

У Вас в обвязке сборки 68h MV104,MV104 сборок нет? А полевые сборки по факту могут отличаться от схемы. Вам ближе 819 модель.https://elektrotanya.com/sansui_au-819. ... ad.html#dl

Вечером посмотрю. Просто интересно, во всех мануалах и сайтах показана печатная плата для 2SK129, а у меня 7 пинов в ряд.
А СМ для 819 я скачал, спасибо, так как второй аппарат у меня ожидает ТО это AU-D707.

Есть 2 MV103.
Перестановка сборок не помогла, пляски 0 остались в левом канале. Вчера после часового прогона появилась ещё одна проблемка, теперь в правом канале - резкие кратковременные громкие помехи, как будто регулятор неисправный кто-то крутил, затем всё опять в норме. Минут через 5 повторилось. 0 правого канала стабилен, +-0,3 мВ. Громкость этих помех (шорохов) снижается с уменьшением громкости. Что может быть, кто сталкивался?

Гулин Алексей,
Гляньте обвязку транзисторов TR05,06,07.
Обратите внимание на эмиттерные резисторы по 150 Ом.

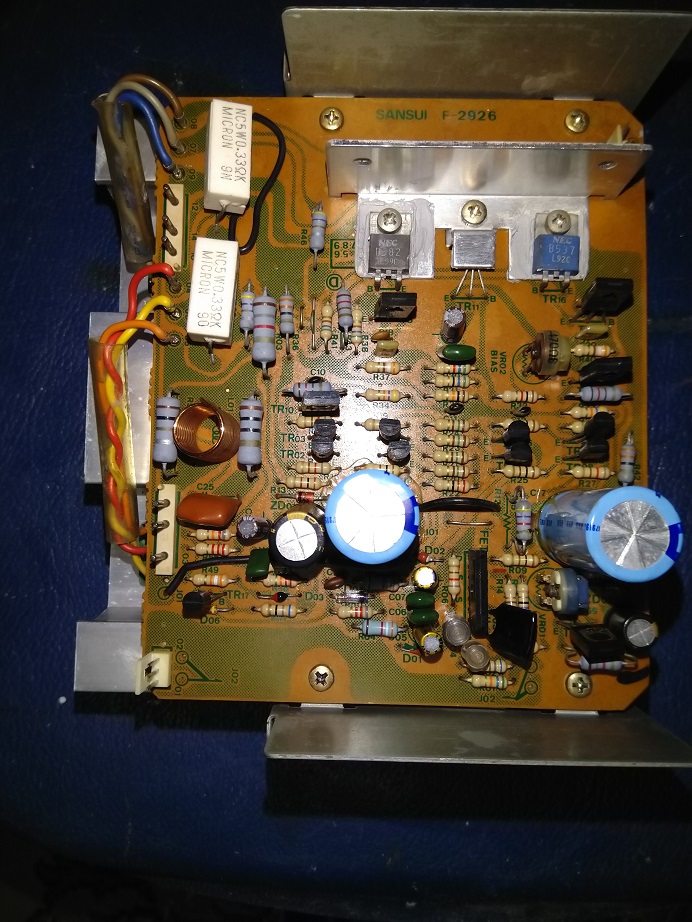

Спасибо, посмотрю. Фото больного.

Черные пленочные кондеры под замену сразу.

Спасибо. Уже ищу.

Странно, плёночные 22пФ вообще нереально в Краснодаре найти, особенно полистирол. начинаются от 1000 пФ. Керамики хоть отбавляй. Сильно повлияет замена плёнки на керамику?

Работать будет, это точно)
Слюду поищите, это лучше керамики.

Это вообще, по-моему, из области ретро советской аппаратуры.

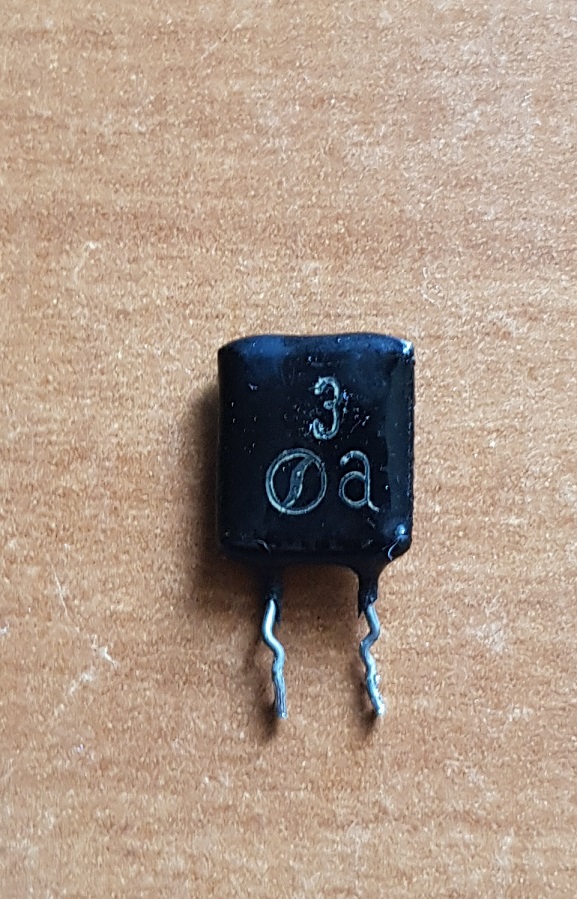

Там только один чёрный 22 пФ полистироловый, остальные чёрные - это керамика на3 пФ. А Тр01 не может деградировать? Греется он хорошо.

Слюду нашёл только в Аудиомании. Заказал.

Советские СГМ уже неканают? Или просто некошерно?

Начните с преда. с него на УМ тоже "0" должен приходить, вроде свой KVR1 регулирует.

Слюда на 22 пики бывает только с олебобов, тем более, плёнка. Что там внутри - лучше не спрашивать. Керамика керамике рознь, всякая азиатчина из дерьма "понятно", а КТ-1



никогда не подводили. Единственно - размеры...
Аудиомания торгует конкретно кривым говном, не лучше, чем с олебобов, это экспериментально доказанный факт.

Маузер лучше?

На 22 пф , 3 пф с разбора ПТК брал в свое время с мусорок плат от телеков понабрал.
