 Заголовок сообщения: Yamaha cdx-2000
Непрочитанное сообщениеДобавлено: 25 апр 2021, 18:15
Автор темы

Имя: Михаил Павлович

На форуме с
Сообщений: 12
Его благодарили: 0
Всем добрый вечер!

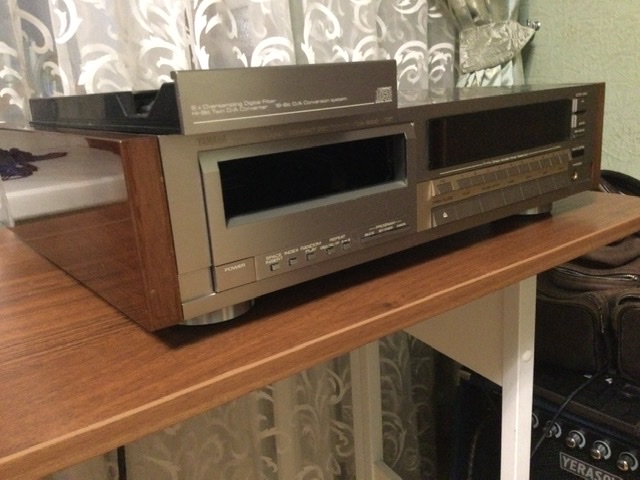

Из Японии пришла очередная посылка, и воспримет вскрытии Ямахи 2000-й оказалось что внутри поломаны пластиковые стойки крепления сервоплаты , сломана сама плата. Внутри болтаются остатки всего этого. Механически все починил , склеил, стянул, плату восстановил при помощи пайки.
При включении диск вращается секунды 3, затем резко начинает тормозить и крутится в обратную сторону около 1-2 секунд и все останавливается...sm имеется , провёл согласно ему тест, лазер включается, фокусируется, каретка перемещается. По sm за вращение и стабилизацию отвечает ic 109 и 2 транзистора Q123 ,Q124. Транзисторы в порядке , микросхему пока не менял, почему то думаю что она тоже в порядке
Короче нЕ знаю куда копать дальше..., подскажите у кого какие мысли ?


  Не в сети

 Заголовок сообщения: Yamaha cdx-2000
Непрочитанное сообщениеДобавлено: 25 апр 2021, 18:18
Автор темы

Имя: Михаил Павлович

На форуме с
Сообщений: 12
Его благодарили: 0
Схему конечно надо вставить : но не знаю как- подскажите плиз,,,,


  Не в сети

 Заголовок сообщения: Yamaha cdx-2000
Непрочитанное сообщениеДобавлено: 25 апр 2021, 18:26
Модератор
Аватара пользователя
Имя: Владимир.
Возраст: 59
Откуда: СПб. Колпино.

На форуме с
Сообщений: 9534
Его благодарили: 3550
Если был такой удар, то надо все пайки на всех платах пропаивать. Наверняка, что-то еще отвалилось.

-----------------
СИДЮ ДОМА


  Не в сети Моя система (откроется в новой вкладке)

 Заголовок сообщения: Yamaha cdx-2000
Непрочитанное сообщениеДобавлено: 25 апр 2021, 18:34
Автор темы

Имя: Михаил Павлович

На форуме с
Сообщений: 12
Его благодарили: 0
Пайку проверил все в порядке ...


  Не в сети

 Заголовок сообщения: Yamaha cdx-2000
Непрочитанное сообщениеДобавлено: 25 апр 2021, 19:09
Автор темы

Имя: Михаил Павлович

На форуме с
Сообщений: 12
Его благодарили: 0
Вложение:


У вас нет необходимых прав для просмотра вложений в этом сообщении.


  Не в сети

 Заголовок сообщения: Yamaha cdx-2000
Непрочитанное сообщениеДобавлено: 25 апр 2021, 19:12
Автор темы

Имя: Михаил Павлович

На форуме с
Сообщений: 12
Его благодарили: 0

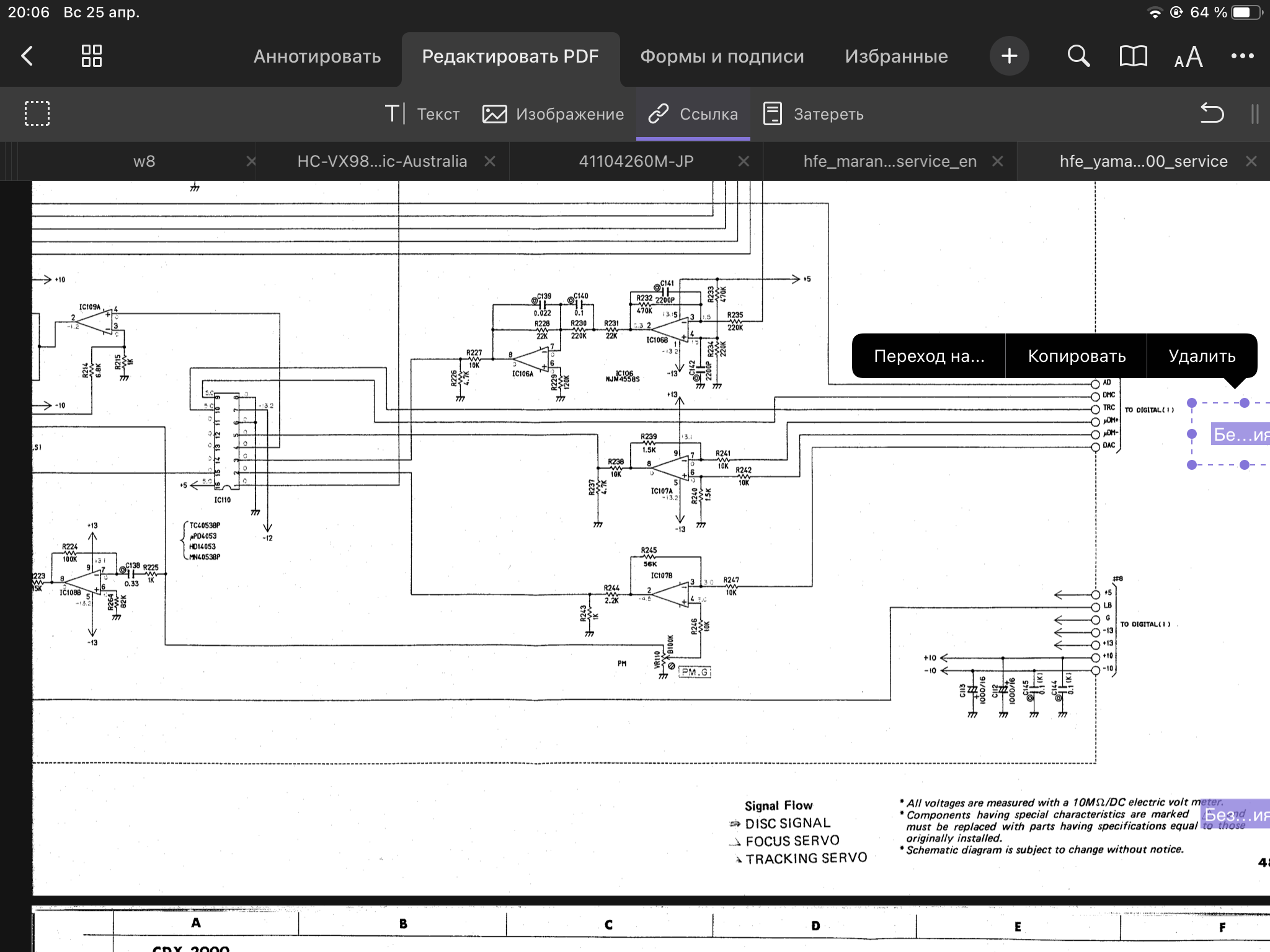

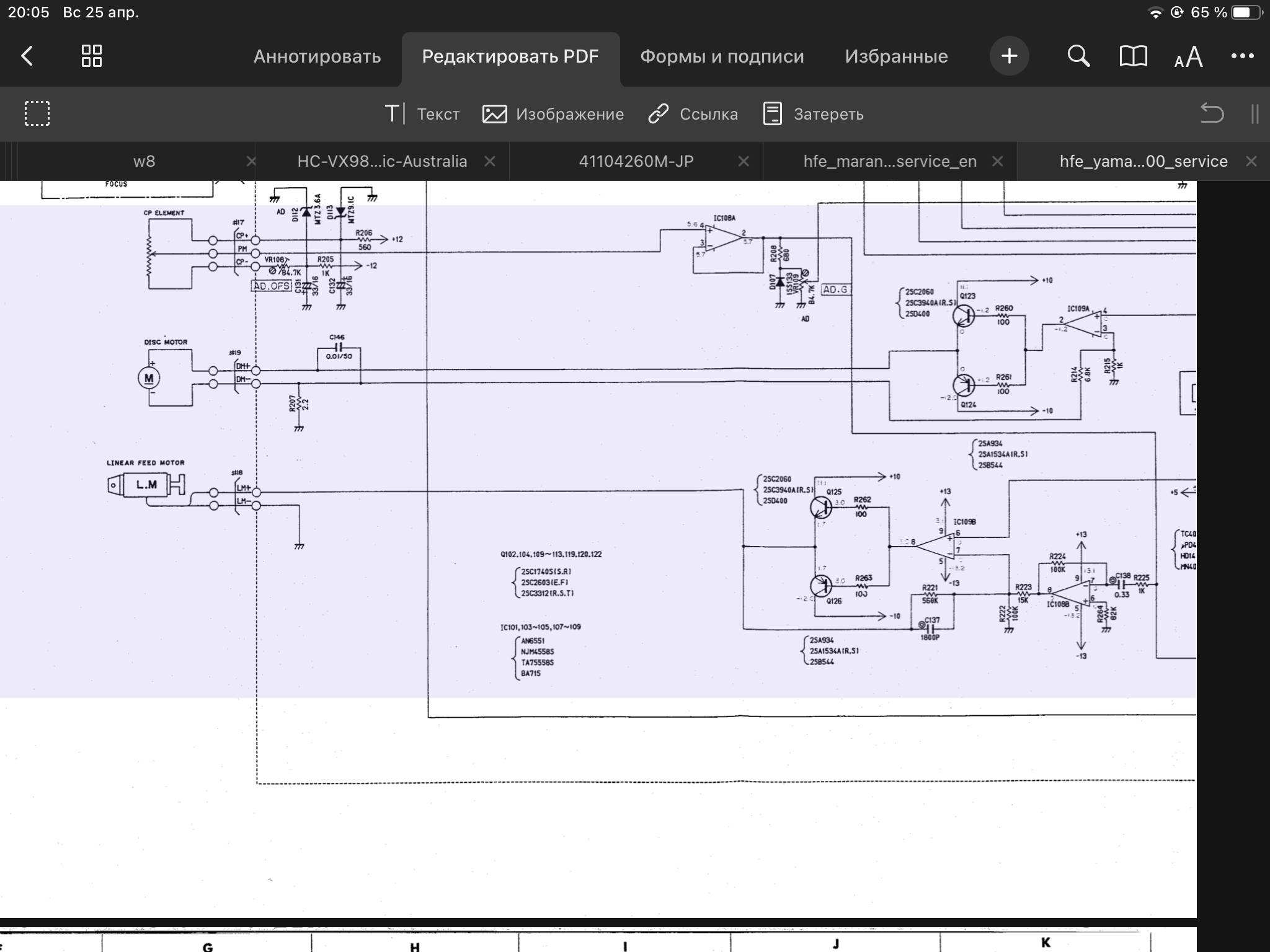

Вот вставил наконец только наоборот смотреть надо сначала стр нижняя, потом верхняя питание на мотор идёт с разъема №8, все напряжения в наличии, только -+10 вольт завышены до +-12


  Не в сети

 Заголовок сообщения: Yamaha cdx-2000
Непрочитанное сообщениеДобавлено: 25 апр 2021, 19:25
Автор темы

Имя: Михаил Павлович

На форуме с
Сообщений: 12
Его благодарили: 0
Вложение:

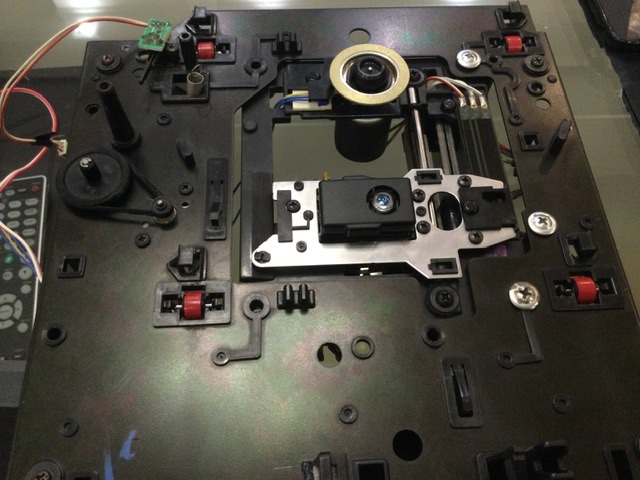

механизм сервопривода


У вас нет необходимых прав для просмотра вложений в этом сообщении.


  Не в сети

 Заголовок сообщения: Yamaha cdx-2000
Непрочитанное сообщениеДобавлено: 25 апр 2021, 19:26
Автор темы

Имя: Михаил Павлович

На форуме с
Сообщений: 12
Его благодарили: 0
Вложение:

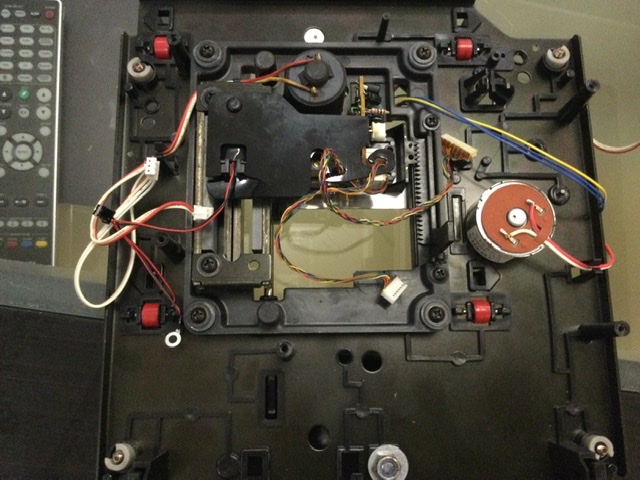

другая сторона


У вас нет необходимых прав для просмотра вложений в этом сообщении.


  Не в сети

 Заголовок сообщения: Yamaha cdx-2000
Непрочитанное сообщениеДобавлено: 25 апр 2021, 19:27
Автор темы

Имя: Михаил Павлович

На форуме с
Сообщений: 12
Его благодарили: 0
Ролики нормальные заказал, ещё не пришли, если что отлично подходят от кассетников, диаметр оси 2мм, наружный 10мм, такие же ставил на Ямаху 10000


  Не в сети

 Заголовок сообщения: Yamaha cdx-2000
Непрочитанное сообщениеДобавлено: 25 апр 2021, 19:32
Автор темы

Имя: Михаил Павлович

На форуме с
Сообщений: 12
Его благодарили: 0
Вложение:


У вас нет необходимых прав для просмотра вложений в этом сообщении.


  Не в сети

 Заголовок сообщения: Yamaha cdx-2000
Непрочитанное сообщениеДобавлено: 25 апр 2021, 19:36
Автор темы

Имя: Михаил Павлович

На форуме с
Сообщений: 12
Его благодарили: 0
А может сам мотор барахлит? Я его включал без фотодатчика стробоскопа, вертится как сумашедший, сопротивление 12 Ом


  Не в сети

 Заголовок сообщения: Yamaha cdx-2000
Непрочитанное сообщениеДобавлено: 25 апр 2021, 19:38
Автор темы

Имя: Михаил Павлович

На форуме с
Сообщений: 12
Его благодарили: 0
Ну что посоветуете?


  Не в сети

 Заголовок сообщения: Yamaha cdx-2000
Непрочитанное сообщениеДобавлено: 25 апр 2021, 22:04
Имя: Камиль
Возраст: 71
Откуда: Казань

На форуме с
Сообщений: 263
Его благодарили: 101
Мне Горыныч советовал-Диагностировать провисание линзы можно так: При вставленном диске перевернуть аппарат вверх ногами и нажать плэй.
Если начнет нормально играть - точно провис подвес линзы.

-----------------
Ореол глупости (обидчивость).


  Не в сети Профиль на meshok.net (откроется в новом окне)

 Заголовок сообщения: Yamaha cdx-2000
Непрочитанное сообщениеДобавлено: 25 апр 2021, 22:10
Автор темы

Имя: Михаил Павлович

На форуме с
Сообщений: 12
Его благодарили: 0
Да вроде бы фокусируется линза на тесте, попробовать то можно конечно...
