Два вопроса по радиоприемнику Panasonic RF-P50D.
1. Нужна схема. Не попадалась ли кому? У меня есть схема RF-P50. Но – много отличий.
2. Барахлит переменный резистор, включающий питание и регулирующий звук. При выключенном приемнике и вставленных батарейках прослушивается шорох в динамике, интенсивность которого уменьшается после включения питания. Надо менять резистор. Что посоветуете поставить?

Однако. Это откуда ж лезет?
Попробуйте аккуратно промыть контакты выключателя изопропилом.

Почистил спиртом на резисторе контакт включения. Шорох при выключенном питании пропал. И при включенном питании при вращении звукового регулятора шороха нет. Но проявляется другая беда. Приемник нормально работает меньше минуты. Потом звук мгновенно пропадает. После выключения и включения звук сразу не появляется. Проходит несколько часов, после чего все повторяется. Сначала – нормальная работа, через десяток-другой секунд – отключение. Все три электролита заменил на новые. Это никак не повлияло. При включенном питании на выходе выключателя 3 вольта есть. То есть, выключатель работает нормально. Проблема в каком-то элементе после него.
Все-таки схема нужна.

Такая беда только от батареек?

А он энергией и питается только от батареек. Периодически надолго выключаясь.
Под элементами я не подразумевал элементы питания. Как Вы понимаете, полагаю, лучше меня, кроме элементов питания, в приемнике используются и другие электронные элементы.

Там микроб, размером с пачку сигарет

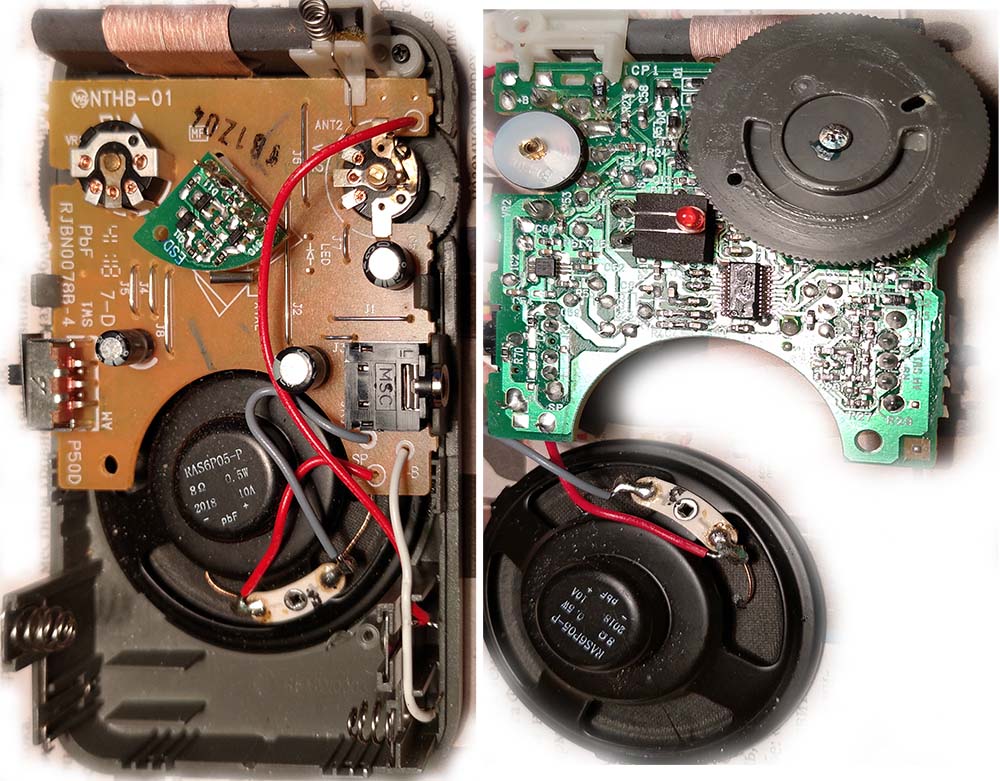

Вот так он выглядит спереди и сзади.

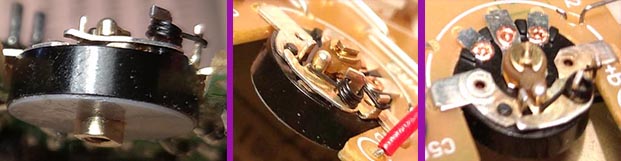

Потенциометр пропаивали?

Не пропаивал.

Приемник стабильно работает так.
1. Включается на несколько секунд.
2. Выключается на несколько часов.
3. Далее - постоянное повторение пунктов 1 и 2. Причем, чем меньше продолжительность пункта 1, тем меньше продолжительность пункта 2.
Что может изменяться в течение такого длительного времени с систематической периодичностью? Если бы это был нагрев, то и нескольких десятков минут хватило бы наверняка остыть.

Ложная пайка
Снаружи не видно, пока паялом не тыкнешь)

Резистор-регулятор звука пропаял. Ничего не изменилось.
Где еще критические точки? Искать, где сигнал пропадает?
Сейчас звук в наушниках при вращении регулятора громкости изменяется от нуля в минимальном его положении до небольшого равномерного шума - в максимальном положении регулятора громкости. При постукивании по регулятору громкости это слышно в наушниках.
При этом входной сигнал из эфира не поступает. Предполагаю, что УНЧ (микросхема NJU7089R) всегда работает, а периодически отключается тот сигнал, который должен поступать на его вход.
Причем, в те непродолжительные периоды, когда появляется сигнал от радиостанции, регулятор звука работает наоборот. Звук максимален при минимальном повороте регулятора звука (сразу после щелчка включения питания). С поворотом этого регулятора уровень звука уменьшается вместо того, чтобы увеличиваться.

Тотально, паяльником с коническим жалом, прогреть все точки пайки. Припой там безсвинцовый, совершенно хреновый и нарушения контакта обычное дело

Подаю в стадии сна приемника на любой из выходов микросхемы 4831B31GU (23, 24 ножки) от генератора звуковой сигнал, он прослушивается в наушниках. Регулятор громкости позволяет изменять силу звука. То есть, когда приемник засыпает, пропадает сигнал на выходах этой микросхемы. Вывод – неисправность чипа тюнера?

Посоветуйте, на каких ногах микросхемы и что можно посмотреть осциллографом. Что там должно быть, когда музыка слышна, и что может быть, когда приемник отключается.
Там есть светодиод, который загорается, когда приемник настраивается на станцию. В стадии сна этот светодиод погасает.
Как проверить генерацию кварца?

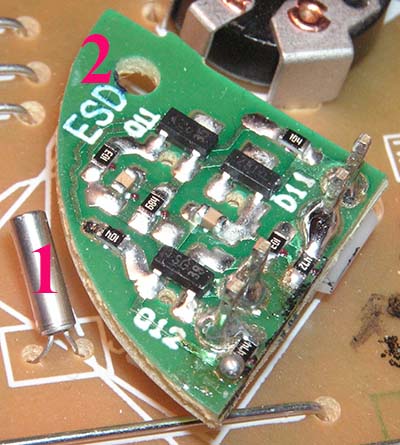

На фото это он под номером один?
А под номером два - что?

Проверил осциллографом сигнал на ножках кварца. Частота генератора пропадает вместе с "засыпанием приемника". И появляется синхронно с его пробуждением. При этом когда приемник спит, УНЧ работает нормально.
Что посоветуете?
