Починка саба KRK

Здравствуйте.
Есть сабвуфер KRK 10S

, стал громко гудеть при включении, проверка показала, что устали электролиты в БП. После замены гул пропал, но звук стал очень тихим. Замена всех ОУ предусилителя не помогла. К сожалению схемы для данной модели нет (только похожая по схематике для RP10S

).

Вот упрощенная схема плат

Вложение:

Комментарий к файлу: упрощенная схема плат

Artboard 1@2x.png [ 278.05 КБ | Просмотров: 1593 ]

Вложение:

Комментарий к файлу: Замененные компоненты

Artboard 1 copy@2x.png [ 303.15 КБ | Просмотров: 1593 ]

Если отключить провод соединения и подать на сигнальный вход УМ (AMP PCB) звук, то громкость штатная, если аналогично подать на предусилитель (PRE PCB), то звук тихий (как при подаче через любой вход на корпусе). Маловероятно, что на предусилитель нужен сигнал мощнее (проверял выходом для наушников плеера Walkman), поэтому подозрения или на предусилок (но чему там еще ломаться?), или на проблемы с mute на плате УМ (вот похожий случай

). Но в целом я в небольшой растерянности.

Фотографии плат

Не надо грузить сюда ссылки со сторонних ресурсов с агрессивной рекламой.

Может кто сталкивался с подобным?

Sound Space https://audioes.ru/

Починка саба KRK https://audioes.ru/viewtopic.php?f=12&t=12038	Страница 1 из 1

Автор:	SSP_User [ 11 окт 2023, 15:25 ]
Заголовок сообщения:	Починка саба KRK
SSP_User писал(а): Не надо грузить сюда ссылки со сторонних ресурсов с агрессивной рекламой Достаточно популярный хостинг картинок, из-за блокировщика рекламы, даже не знал, что она там есть... Ужал немного фотографии, чтобы вмещались во вложения. Фото плат: Вложение: IMG_20231011_095425.jpg [ 465.59 КБ \| Просмотров: 1578 ] Вложение: IMG_20231011_095540.jpg [ 449.19 КБ \| Просмотров: 1578 ] Вложение: IMG_20231011_095612.jpg [ 477 КБ \| Просмотров: 1578 ] Вложение: IMG_20231011_095641.jpg [ 423.31 КБ \| Просмотров: 1578 ] Вложение: IMG_20231011_095747.jpg [ 481.97 КБ \| Просмотров: 1578 ]

Автор:	Горрыныч [ 11 окт 2023, 16:21 ]
Заголовок сообщения:	Починка саба KRK
Я бы начал с проверки питания платы преда, и ревизии на ней электролитов, особенно малой емкости.

Автор:	Phlanger [ 12 окт 2023, 10:31 ]
Заголовок сообщения:	Починка саба KRK
SSP_User писал(а): подозрения или на предусилок 1. Вольтметр в доме есть? Проверить команду "mute". Там как правило два состояния - условный 0 и условная 1, есть напряжение - нет напряжения. Что там творится при подаче сигнала на вход УМа, когда всё играет громко, и при подключении платы с предварительными каскадами. Дальше. Жыырцы4580 - сдвоенный операционный усилитель Вложение: jrc4580.jpg [ 57.96 КБ \| Просмотров: 1516 ] я бы взял карандашег и попытался нарисовать таки схему "предварительной" платы. Без подробностей. Начиная с конца, с выхода. Орентируясь только на входы-выходы мелкосхем, подробности нам щас не важны. Путь прохождения сигнала - куда он попадает со входа и "в какой последовательности" идёт через мелкосхемы на выход. Дальше берём и рисуем\генерируем какимнть звуковым редактором "испытательный сигнал". Розовый шум какойнть. Непрерывный. Подаём его на вход "предварительной" платы, отключенной от УМа. А вход УМа используем в качестве "пробника" - тыкая им в разные места, можно услышать, где есть сигнал, где его нету. Перед входом УМа надо бы воткнуть неполярный конденсатор гдеть на 0.1...10 мкФ и не упустить из вида, что при инвертирующем включении ОУ на самом инвертирующем входе сигнал ничтожно мал, его будет не слышно. Слышно будет сигнал на левом конце R1. Если он там есть... Нутоисть понятно, что скорее всего или чтонть коротнули при заменеправоткинавотку, или чюдатворные мелкосхемы с олебобов приехали дохлые. Вот как-то можно подручными средствами поискать, где собака та порылась... Опять же, сначала без сигнала померять постоянные напряжения на выходах всех операционников. По умолчанию там около нуля. Вот есть какиенть +6 или -12 - явно повод ообратить внимание. ...и при замене мелкосхем хорошо бы машинально\автоматически совать панельки. Им цена две копейки, а сильно облегчают жизнь. Вложение: mmcf10_pcb.jpg [ 203.54 КБ \| Просмотров: 1514 ]

Автор:	SSP_User [ 12 окт 2023, 15:16 ]
Заголовок сообщения:	Починка саба KRK
Горрыныч писал(а): Я бы начал с проверки питания платы преда, и ревизии на ней электролитов Вложение: IMG_20231011_095425-CAPS.jpg [ 481.91 КБ \| Просмотров: 1490 ] Подпаивал параллельно попарно для одинаковых номиналов идущих вместе и одельно для оставшегося неполярного похожий номинал не нашел, проверял меньшим, изменений в звуке нет. Питание на коннекторах везде показывает верное +15 -15 где должно быть и +50 - 50 на VCC. Не особо понимаю как проверить "mute". Насчет "пробника из УМ", как вариант - имеет место быть, но - нужно будет шунтировать вход, иначе может при "тыках" и "голову" порвать - не сильно просто проверять что-то с отключенным УМ, тк с него на остальные платы идет питание, придется подпаивать "времянки" Я не занимаюсь профессионально починкой и иногда не уверен в своих возможностях диагностики без последствий. В качестве оффтопика. Спойлер: Искал место для починки, но столкнулся с реалиями. В основном вместо мастерских попадались вообще пункты доставки (типа ОЗОН), откуда девайсы увозят в мастерские, в остальных конские ценники диагностики и месяцами можно ждать результат. Также хотел отдать саб без ящика \ "головы", чтобы не попортили вид, на это частые жалобы в отзывах многих контор, где-то могут и не взять. В итоге стал искать частника, но почти везде это снова оказывались конторы. А в местной фирме с адекватнейшим мастером починить до конца не удалось (не спец в аудио). Как в СВАО вообще можно найти адекватного человека для ремонта аудио?

Автор:	Шура Осечкин [ 12 окт 2023, 15:25 ]
Заголовок сообщения:	Починка саба KRK
У кореша глюканул сидюк.... Потащил к мастеру со стажем.... В авторитете.. Месяц промурижил... взял денех... Ума не дал.... Кореш отнёс в ближайшую контору и через полчаса забрал аппарат... Целый и певучий. В кратце.... замена пару кондюков... Так что вы конторы то не списывайте со счету.... Бывают и исключения...

Автор:	Горрыныч [ 12 окт 2023, 17:05 ]
Заголовок сообщения:	Починка саба KRK
SSP_User писал(а): Как в СВАО вообще можно найти адекватного человека для ремонта аудио? На Авито в своем районе.

Автор:	SSP_User [ 15 окт 2023, 14:37 ]
Заголовок сообщения:	Починка саба KRK

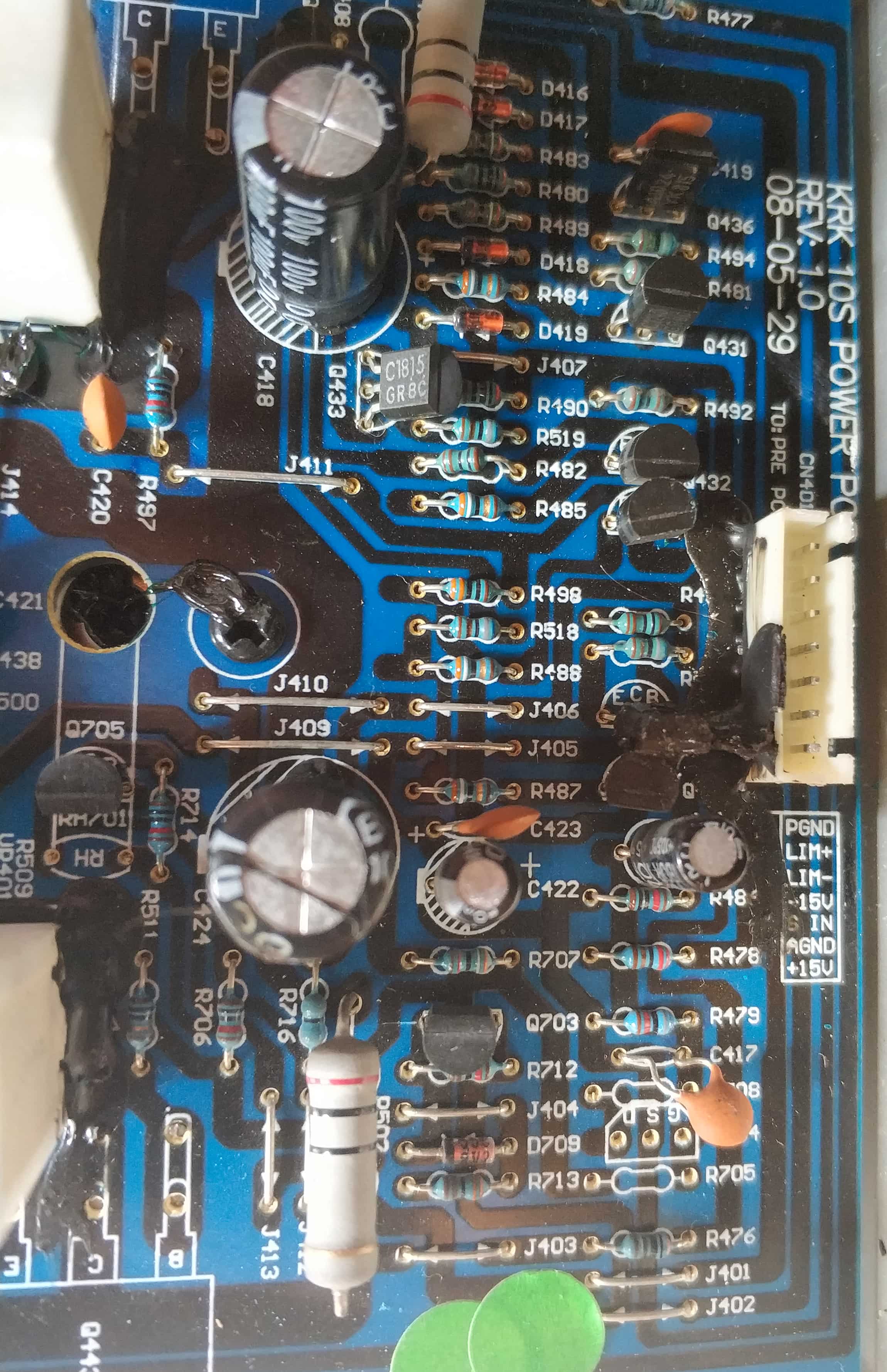

Кстати, это нормально, что VCC+ идет к LIM-, а VCC- к LIM+ , или это ошибка маркировки пинов платы? Вложение: Artboard 1-100-2o.jpg [ 115.59 КБ \| Просмотров: 1367 ]
