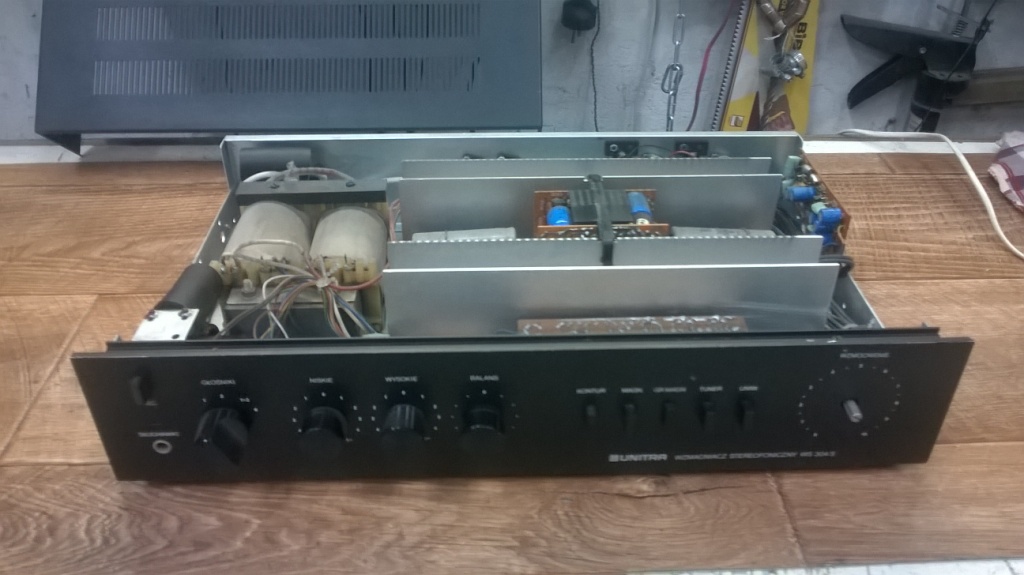

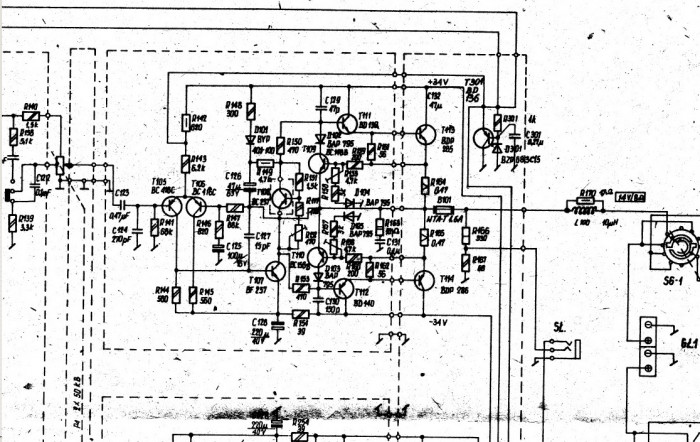

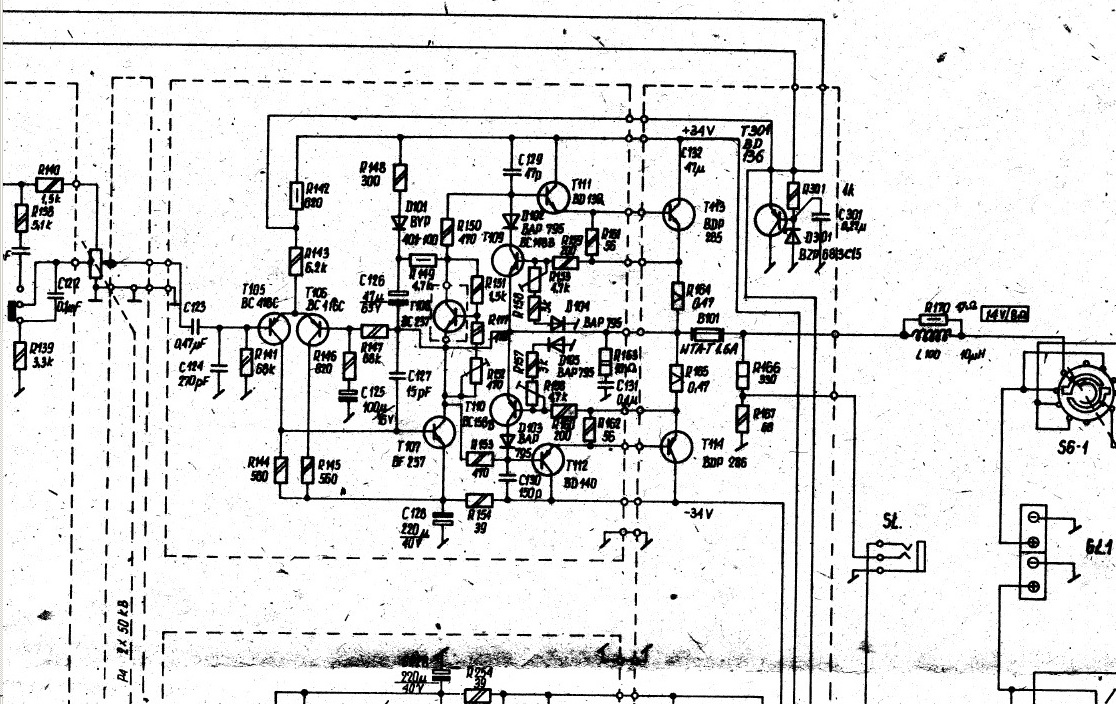

Здравствуйте. Достал такой аппарат из закромов. Решил перебрать по-быстрому. Промыл и смазал коммутацию и регуляторы. Заменил конденсаторы (пока частично). Включил не боясь (в обход лампы, ибо аппарат был почти живым). Предохранители засветились .В одном канале выходные транзисторы приказали долго жить. Ну что же, заменил родными сердцу кт818г/кт819г. Заработал суррогат. На выходе: один канал 20 мВ второй 100 мВ. На эмиттерных резисторах (в обоих плечах, обоих каналов) 2- 5 мВ. При это "ступеньки нет". Но есть подозрение, что не так должно быть. Мануала нормального в сети не нашёл. Нашёл схему, и ту в убогом качестве. Посмотрел - не хватает тяму...
Как это чудо отрегулировать? В какой последовательности крутить резисторы?

Всех С Наступающим Новым Годом!

На Электротане тоже нет?

operator, искал, не нашёл.

Тогда безнадёга. Только наобум крутить

Надежда на Фленжера и Зигфрида. Может они чего подскажут...
Ежели нет, буду спрашивать у наставника. Вот только пожалует он ко мне только после праздников... А дома усилителя нет. Понижайку пропил, стоят японцы без питания

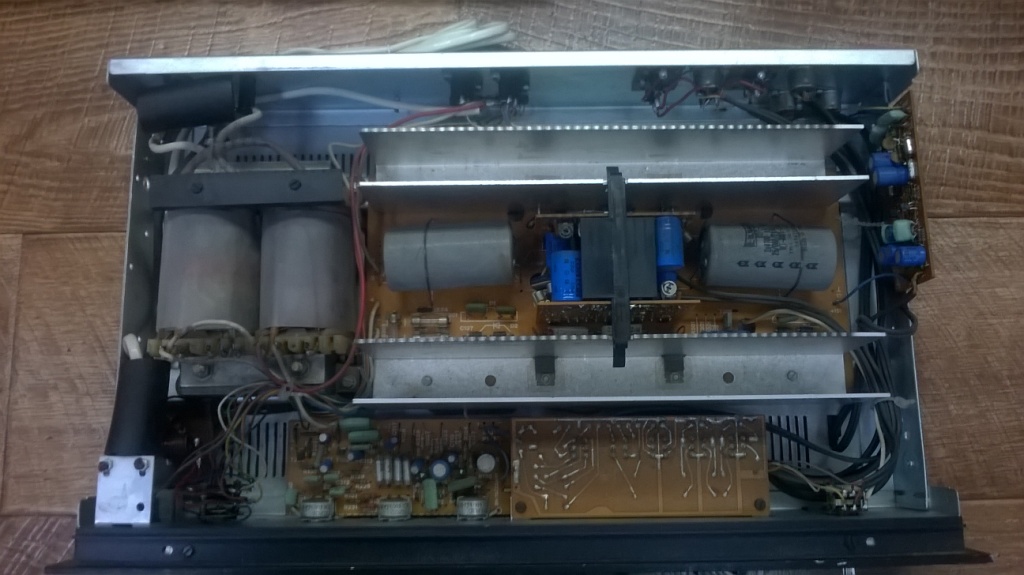

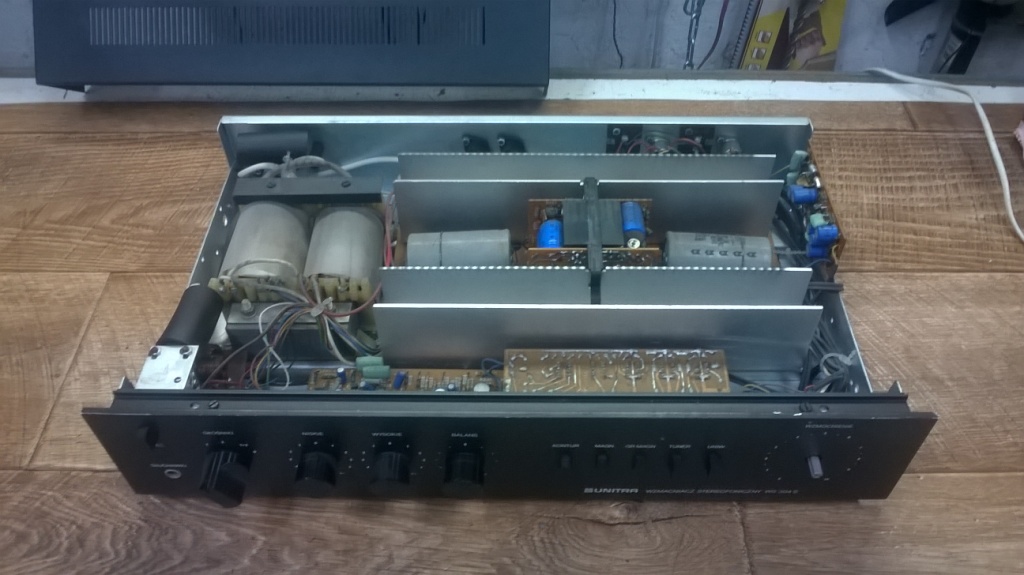

Кстати усилитель по качеству сборки/исполнению производит крайне удручающее впечатление. Флюс не смыт (вообще), все кривенько... По качеству исполнения до большинства советских усилителей ему далеко.

Кисло что-то, видать все оливьеху крошат...

Ессно. У мене например утка с яблоками в жопе в духовке дозревает

А вот акустика польская хороша. Как по исполнению, так и по звуку. Единственное, так и не смог я понять тайну кирпичей из прессованной стекловаты в герметичной поллиэтиленовой упаковке. Видимо секретная польская технология...

operator, утка хороша! Но я больше хрюш люблю. Хотя сегодня на первое молодой бычок. Позавчера приговорили. В холодильнике не лежал...

Ну и непременно ректификат. От дистиллята у меня голова бо бо

С наступившим всех. Ну, все как всегда. Сперва нужно ток покоя выставить. Обратить внимание на подстроечник, который за это дело несет ответственность. Частенько , от времени, они нихт функционирен. Соответственно , при первом включении , дохнут выходники от большого тока. До 50 ма будет норм. Ноль на выходе, я смотрю, ничем не регулируется. 20 мв — нормально, а вот 100 — тоже конечно не очень критично. Можно и оставить. Ну, или терзать дифкаскад, путем подбора одного ( R 145 ) из коллекторных резисторов . Мне не понравился УН в этом усилителе . Нет эмиттерного резистора . Я бы поставил . Ом так на 27. Маленькие диоды у поляков дерьмо. Очень нестабильно работают. Менять на 1n 4148. Для надежности, я бы зашунтировал Э —К термо транзистора, емкостью на 0.1 мкф. И конечно же первое включение через лампу!!!!

Корпусок такой ладный. Выкинуть оттуда все говно, оставить только транс. И сделать новый усь по своему вкусу))

Ну, я бы так и поступил. Питальник приличный стоит, а все остальное ваще не проблема собрать.

Блин! Б — К !!! Сорэ. Не проснулся еще толком

тогда уж добавить полностью зеркальный диффкаскад на н-п-н (разумеется с минусовым стабилизатором) получить симметрию, выкинуть совсем всю эту тряхомудию с диодами и подстроечниками и не иметь проблем с "нулём", а ещё лучше, как сказал Горрыныч, - из ишака коня не сделаешь

Ну, конечно же лучше. Но задача то починить то что есть в наличии. Ну, разве что слегка допилить. Но только слегка!!!! Вот я и написал про это. Прилепить кондерчик на 0.1 мкф, и примастырить резистор в УН, это же совсем не сложно. А на счет нуля на выходе — можно и не трогать ничего. Там не критично. Постоянка мизерная.

Тут надобнобы крутить не крутилки, а шыльце. Чтобы извлечь его из попки и дальше жить без него, долго и щщястлево. Ну какой ещё монаул нужен к схеме из трёх деталей? Всё, что там осмысленно регулируется - ток покоя. Таки ступеньки нет, а надо чтоб была? Или чего вы хотите добиться? Ну можно ток покоя для очистки совести увеличить раза в четыре, жъ ничего не изменится...
Вот за сто миллиВольт на выходе можно и попробовать. Причин вижу ровно две - кривая входная пара в дифкаскаде и текущий C125. Всё.
Входную пару можно попробовать поменять, на транзисторы "из одной коробки", этого достаточно. Что-то там выбирать из полведра - не обязательно.
Кстати, сдаётца мне, неплохой усилитель.

Корпус сейчас не проблема, как и комплектующие. Можно что угодно собрать и как душе приятно. Я всегда стараюсь отремонтировать аппарат максимально близко к оригиналу (люблю когда даже все болты родные). Не понравилось - купи другой, рынок изобилует (особливо если берешь неисправное). Минимальный "допил", вернее устранение болячек, это можно. К примеру: как слушать вегу 120 не перенеся среднюю точку конденсаторов? С веф 101 тоже самое, не порезав дорогу и не поставив перемычку от фона в одном канале не избавиться. Это более чем разумно. Глубокие же переработки - это от лукавого. Не нравиться, сделай с нуля...

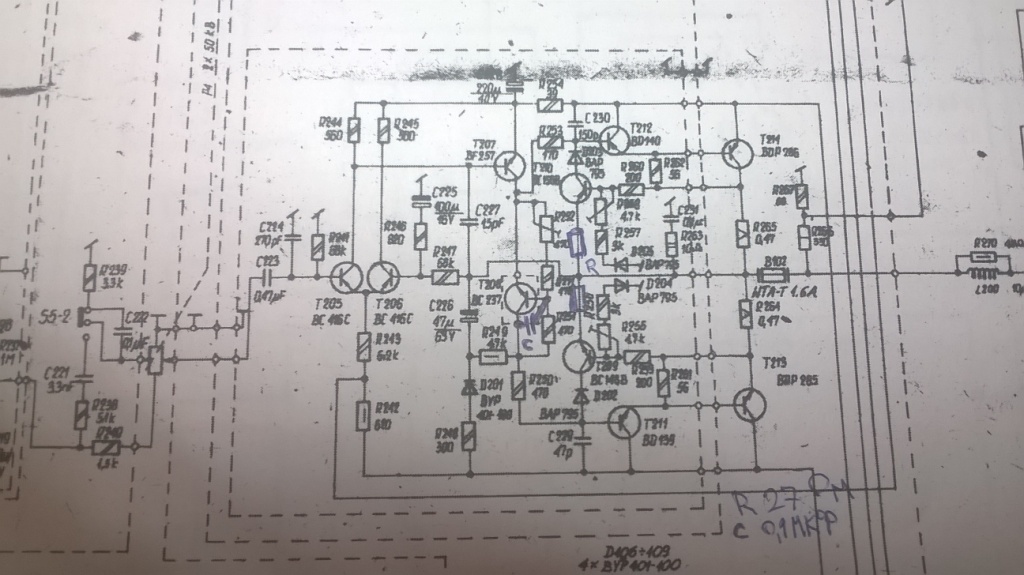

Зигфрид, я вас правильно понял? Вот так?

T 207. С эмиттера 27 — 33 ом на шину питания. Емкость на 0.1 мкф нарисована верно.

Phlanger, спасибо! С 125 - в порядке. Ток покоя сильно увеличивать не собирался, но всё же приведу к условно "рекомендованному".

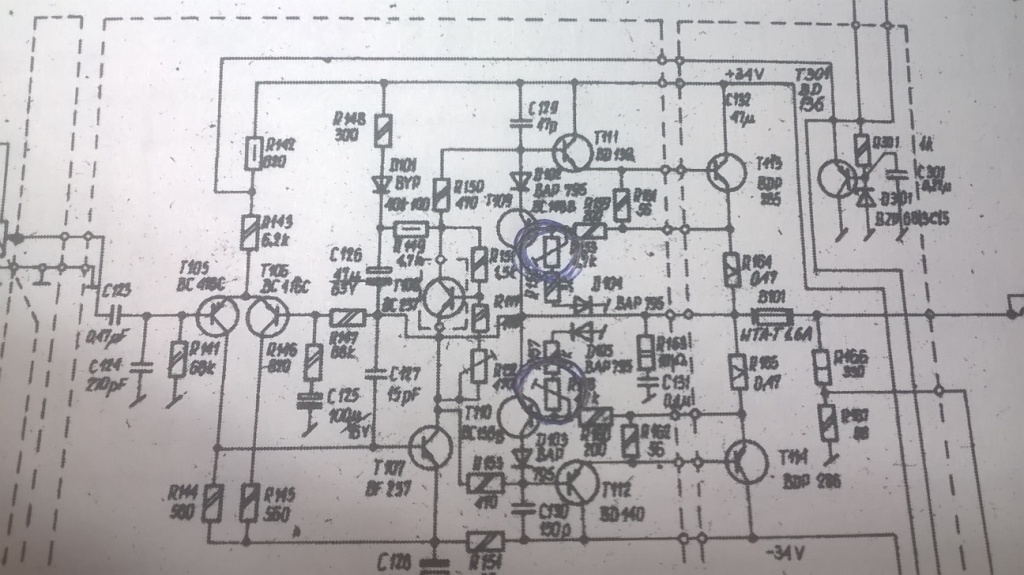

Подскажите вот эти резисторы чего регулируют?

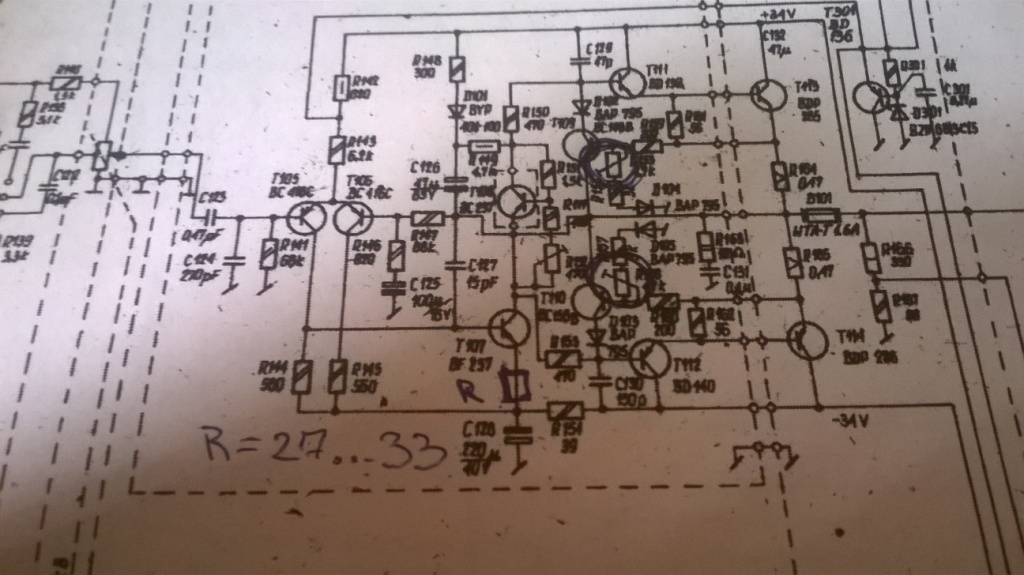

Зигфрид, Вот так?

Так. А вот резисторы, которые за защиту отвечают, трогать не надо!

Пороги срабатывания защиты по току. Пустое это.
Есть у меня лишняя на 400 Ватт. В смысле, не на сарае слово из трёх букв написано, а проверена под реальной нагрузкой.
Жужжыд, сцуко.

Phlanger, спасибо. У меня тоже в запасе есть пару трансформаторов, но это же нужно корпус пилить...

По усилителю, такую штуку заметил, при включении может очень тихо цыкнуть в динамик (почти не заметно). А может как завыть, аж динамики жалко. Платку защиты, я конечно, заказал у китайцев. Но всё же интересно как-то. То почти не заметно, то с воем. Может ему Цобеля-Бушеро на выход повесить?

Сегодня, если мелкая моторика и зрение вернуться буду продолжать ремонт...

Не помешает. Я как про защиту АС, так и про Зобеля. Только Зобель в этой схеме уже стоит. А вот RL фильтра я не вижу.

Сорэ. LR фильтр тоже есть. Сразу не увидел. Так что останется только поставить защиту АС.
