Приветствую форум!

Делаю профилактику одному ведру с болтами (кстати добротно сделаное и зачетное, хочу себе оставить), погорела гибридная сборка, пока едет потихоньку причесываю остальное.

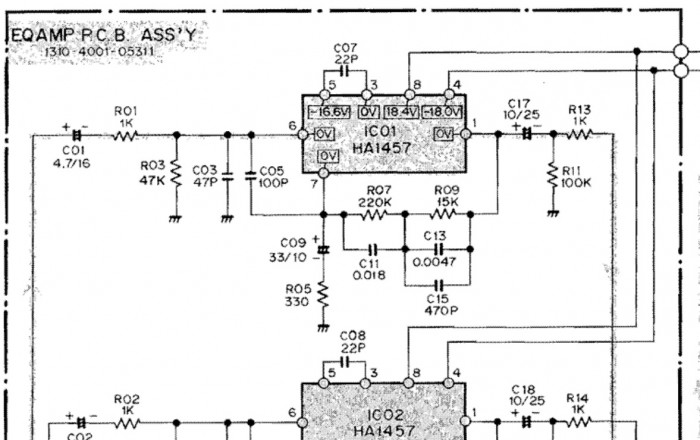

Я правильно понимаю, что С 09 не учавствует в коррекции и является фильтром по питанию и его можно махнуть на 22 мкф или 47? А С 17 является защитой от постоянки на выходн для преда и его тоже можно махнуть на 22 или 3,3 биполяр, просто у меня вышеобозначенных номиналов хватает, а тех, что в схеме нет

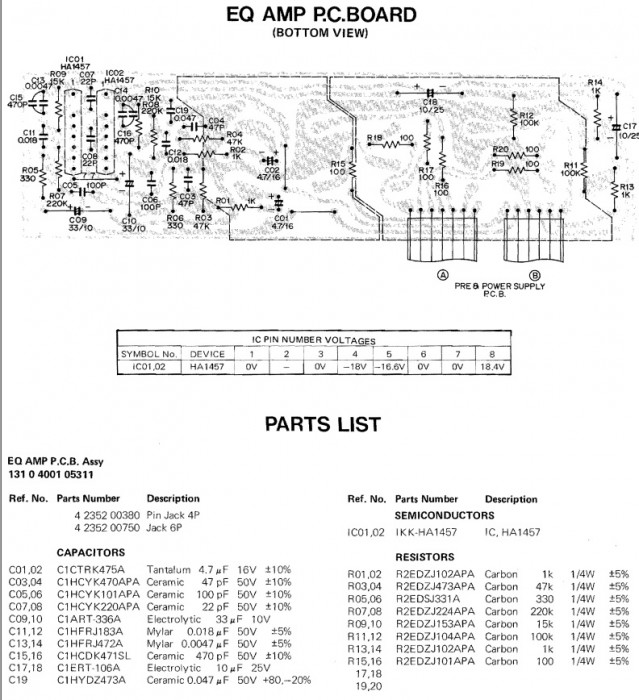

С01 танталовый герметичный, вроде не по феншую, под замену?

Неправильно.

Так-так...
А по остальным пунктам, С17?

При наличии С 9, который входит а состав ООС, а так же является участником коррекции RIAA - 78 ( 7950 tay 4 ) конденсатор С 17 вообще можно выкинуть. На выходе ОУ постоянка будет очень крошечная. А вот резистор на 220 ом , вместо него, будет не лишним. Номинал С 9 выбран верно. Я бы еще заменил входной электролит на 4,7 мкф, на 0.22 пленку. При входном сопротивлении 47 ком, будет дополнительный фильтр от инфразвука, и устраним шум от электролита. Можно еще несколько улучшить параметры этого простенького фоника, и перевести выход в класс А. Достаточно просто кинуть с минуса питания резистор на 10 ком, на выход ОУ.

C09 и C17 смело можно запихивать какие попало. На 22 или 47 мкФ, в том числе.
C01 там ну очень вряд ли танталовый... чтобы у бедных рисоедов, да в дешёвой бытовухе детали с драгметаллами, от совецкой бомбы? Кроме того, "полярные" алюминиевые оксидные электролиты таки да, годно для наших целей работают при постоянном напряжении, равном нулю и даже каких-то милливольтах "в обратную сторону", например, в старых пультах Soundcraft их было по полведра в таком режиме, во всяких Мацки... В отличие от танталовых, ниобиевых, далее везде.

"Обкукленные" алюминиевые электролиты, внешне похожие на танталовые



сдаётца мне, сущществовали даже в СССР для бытовухи, только уже на излёте, так что их успели сделать немного.
Дальше надо смотреть, оксидные они, или "оксидно-полупроводниковые". "Обратное сопротивление" какое. Совецким стрелочным авометром, а не бугагашычькой с цыфярькаме, чтобы обратное напряжение было хотя бы Вольта три...
...а можно не смотреть, а просто воткнуть чтонть проверенное новодельное. Самхву какуюнть. Да хоть с олебобов, я электролиты с олебобов себе ставил. Выглядят странно, но работают.

Если я все правильно понял, то трогать С1 тогда не стоит, там именно такие как на картинке тока синие и маркировки не видать, я их пристально разглядывал Плюсом все это сидит под RCA колодкой. Т.е по большому счету они в таком исполнении вечные. Или неполярные 2,2 мкф? У меня их есть.

4.7 мкф на входе, это излишне много , да и не функционально! По моему, правильней будет входной кондёр заменить на плёнку. Опять таки, почему бы не использовать связку , входной разделительный кондёр + 47 ком входного сопротивления, в качестве фильтра, для ультранизких паразитных частот ? Вот кому нужен гудёж и возбуждение ? Считаем : Тау 4 7950мкс : 47 ком = 0.17 мкф. Ставим 0.22 мкф, и получаем завал НЧ на уровне 20 Гц. Так же работает и конденсатор в цепи ООС. Та же формула : 7950 : 330 = 24 мкф. Кондёр ёмкостью 33 мкф выбран верно. Это называется стандарт RIAA - 78.
И ещё раз повторю, что при наличии С9, С 17 не нужен.

Делюсь собственным опытом бесплатно: 50% звучания зависит от качества входного конденсатора, я так думаю

Не. там процентов 90 зависит от заточки иглы и типа катушки. Это чуется без подготовки и всяких методик и замеров. Элементная база по мне так либо в нюансах поковырять когда есть время и все это совмещено с ремонтом (опять же время), либо "поставил и забыл". Хотя не исключаю, что кто-то чует более тонко и сразу, особенно у кого близкая к этому специализация и соответственно наработанный опыт.

Я в своё время когда брал усилок для наушников, выбирал между Мусатофф 5 и 5se. В последнем всякие мундорфы и прочие элементы, а в простой версии чуть ли не МЛТ стоят. Разницы вообще не услышал, выбрал обычную

Вы завели разговор про фонокорректор, а не про иглы и заточки

Да я тоже вас не сразу понял..., про 50 процентов всего в целом или покомпонентно.

Ок! Благодарю форум за дельные советы!
Пока закинул С01 в корзину https://www.chipdip.ru/product0/8001939772 (или можно обычные металопленочные? Я хрен пойми в этих диэлектриках, кстати думаю а какая может быть постоянка с выхода электродинамической головки? Статика?)
Вроде по габаритам пролазит под колодку. С09, С10 ставлю 22мкф. С17 выкидываю, там после бланса и РГ на входе ОУ стоит 2,2 мкф. Остальные входы источников, каждый через свои 100 ом так-же упираются в эти 2,2 мкф. Кстати этот 2,2 мкф среди обычных рубиконов является рыжим... и фигурирует уже ниппоном. Серия LR. Если правильно понял низкий ток утечки. Его можно сменить на низкий импеданс?

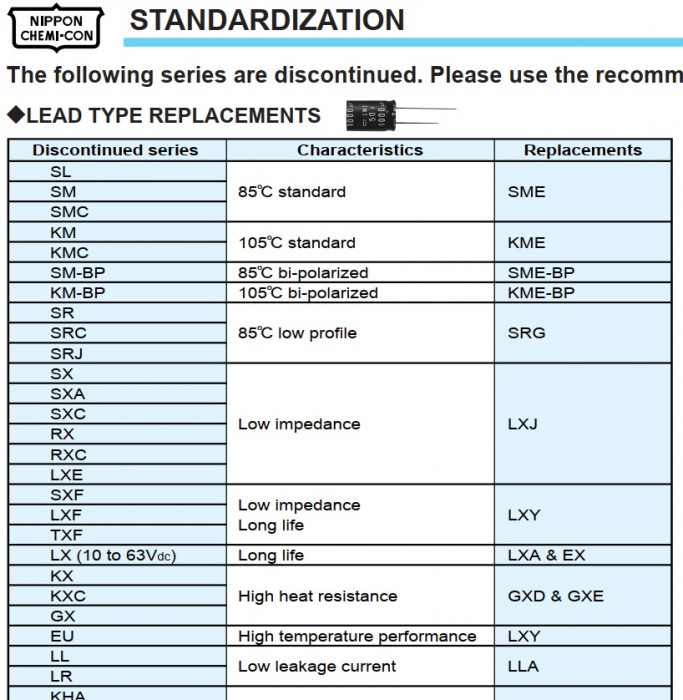

Разобрался.. Нынче они LLA. Нейросеть нашла упоминание одно в сети на зарубежном форуме, пришлось книжку почитать, чтоб удостовериться. Каталог Ниппон чеми-кон. Там черным по белому LR на LLA.

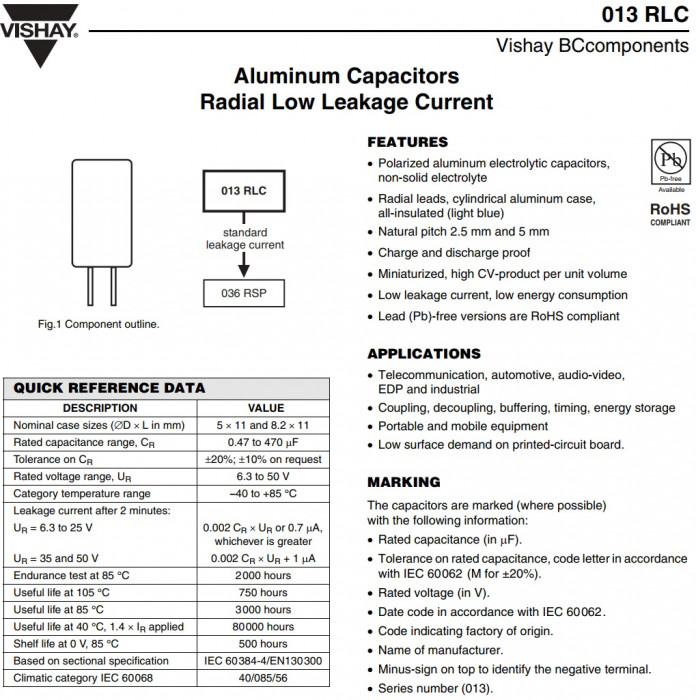

Leakage current after 2 minutes:UR = 6.3 to 25 V 0.002 CR × UR or 0.7 µA.
За таким параметром на алибаба

С выхода головки постоянки быть не может. Откуда ей там взяться то? А вот на входе ОУ постоянка присутствует. И эта постоянка может намагнитить головку. По этому и стоит разделительная емкость. У ОУ, входной каскад у которых состоит из полевиков ( ОРА 2134, 2132, 2604 ) и подобных, постоянки на входе нет. И в таком случае разделительный кондер не требуется. И Дмитрий, я бы не стал занижать С9 до 22 мкф. Лучше оставить прежний номинал в 33 мкф. Это будет правильней.

А с какой целью, вообще, менять кондюки? Я понимаю, если сдохли.

А как жа? Их всегда меняют. Потомушта так надо!

Когда-то, кто-то предложил поменять конденсаторы, сказали "попробуй, хуже не будет"...
Прибору много лет, прибор сильно горячий, фоник так ваще первый у радиатора. Все кондюки 85 гр, 2000 ч. Тем более пока ремонт прибора.

Я бы первым делом перегородку соорудил)

Для самурая не важна цель . Важен путь .

А вот я раз сто объяснял, не надо этого...

менять надо неисправные конденсаторы, огромные сомнения, чтобы в фонокорректоре они деградировали
у рубикона я не видел "звукаческих" кондёров рыжего цвета
отличительный признак принадлежности к "звукаческим" - электролиты имеют медные ноги, все "звукаческие ", типа элна-старгет, силмик, ничикон-мьюз, фг, панас-пуризм являются низкоимпедансными, с мизерной утечкой(следствие повышенные габариты), хороший запас перенапруги и традиционно прилично минусят по ёмкости, что допускает буржуйский гост

Как кенвуд доверху набит эльной, так и фишеры-санье-отто рубиконами.

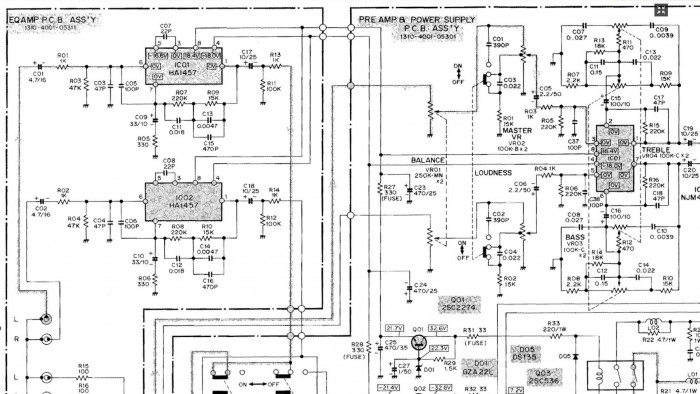

Внесу ясность, возможно неправильно выразился, речь шла об ОУ не корректора, а ОУ предусилителя-темброблока, т.е С05,06 С19,20. На фотке на корпусе характерный значек ниппона. По каталогу современная серия LLA, найти в продаже не реально. Взял за аналог вишай, на алике их есть. Темой замены озадачился ввиду остатков с предыдущих проектов и ремонтов. Когда был маузер, обычно покупал через него, продают как правило минимум от 10 шт. Соответственно полно коробочек с новьем, вот притуливаю по мере возможности. Активной радиолюбительской деятельностью заниматься практически нет возможности, тут появилась возможность , решил фишер поковырять, он полгода отлеживался Такой вот "путь самурая" выходит.

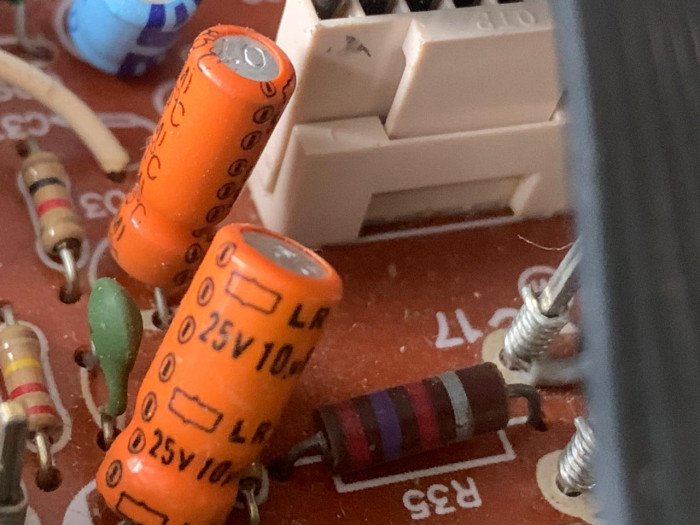

Вот сам конденсатор

Судя по фото монтажа, балалайке реально лет пятьдесят.
Ставить туда совершенно пофигу, что именно. Вот совсем.

Так и есть! Но с последним не соглашусь, пока был розыск STK для основного блока, у балалайки появилась перспектива. это если с питаловом сильно свезет. Но это уже соседняя тема будет: viewtopic.php?f=12&t=12566
Эту можно пока ставить на паузу. Рекомендации получены, за что всем участникам сильно благодарен, решенья приняты, заказ комплектухи оформлен, ожидается поставка (все это будет в середине марта). Как соберу, думаю можно ее отдельно будет испытать в новом классе А. Я корректоры на ОУ уважаю, вполне могут быть.

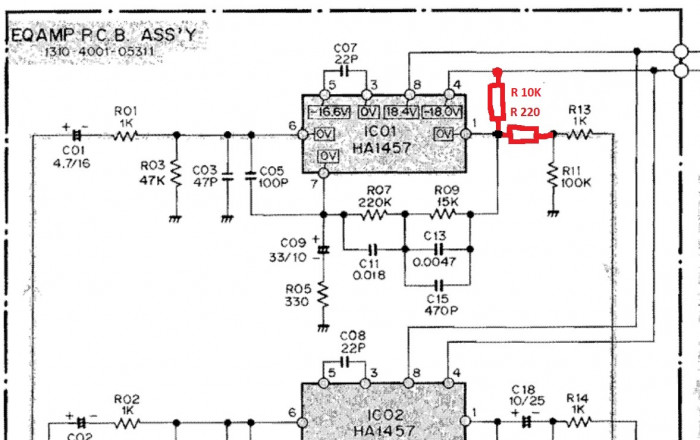

Я правильно понял?

Да. Но только R 11 и R 13 убери. Они там уже не нужны.

Плата готова, но не испытана. Все дальнейшие "изыскания" будут здесь:
viewtopic.php?f=12&t=12566

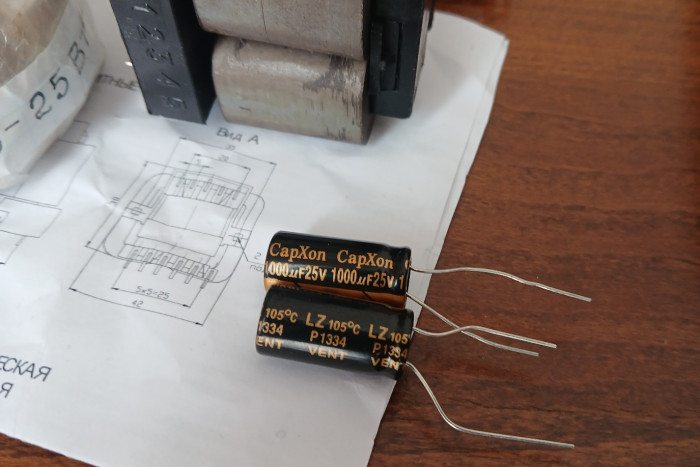

С позволения ТС спрошу тут. Нарисовалась необходимость в кондерах 1000мкФ на 25-35 Вольт. Нашел в закромах вот такие Капсконы. Лет 13 лежат у меня с переделки фонокорректора на внешнее питание. Смутно помню, что вроде поругивали их. Или вполне можно применить? Предвосхищая отвечу - моя балалайка такую ёмкость не может измерить
