Всем доброго времени суток, имеется в наличии разобранный МЦ Panasonic SA CH-75, в нем плата УНЧ, которую я бы хотел превратить в отдельный усилитель для колонок (колонки от того же МЦ) под компьютер, БП для него родной есть. Изначально МЦ так и использовался в качестве колонок и усилка, был подлючен через 3,5 Jack\тюльпан к AUX, но работает он через раз а то и реже, т.е. нет звука на колонки никаким образом, только изредка появляется когда крутишь регулятор громкости, но наверное и так понятно что это страшно надоело его крутить, в общем помогите сделать независимый усилок из платы УНЧ, учитывая то что тюльпан цепляется к отдельной плате., и если оставить соединенными только УНЧ и эту плату то звука на колонки все равно нет. Слышал что нужно как то "вывести плату из сна", но понятия не имею как. В схемах чутка разбираюсь, паяльником владею, надеюсь мне подробно объяснят что да как нужно сделать.
http://rghost.ru/50722931
На Rghost залил PDF, в котром есть все схемы. Если сильно недоверчивые, то можете проверить на VirustTotal . Так вот на последней странице схема Power Circuit это и есть плата УНЧ
плата выглядит также:
http://forum.cxem.net/uploads/monthl...0913_thumb.jpg
В разъемы CN502 и CN503 (2 синих) имеется еще одна плата с Аux входом под колонки, схема этой платы на 20 странице Main Circuit, разъем Aux - JK301 в самом верху

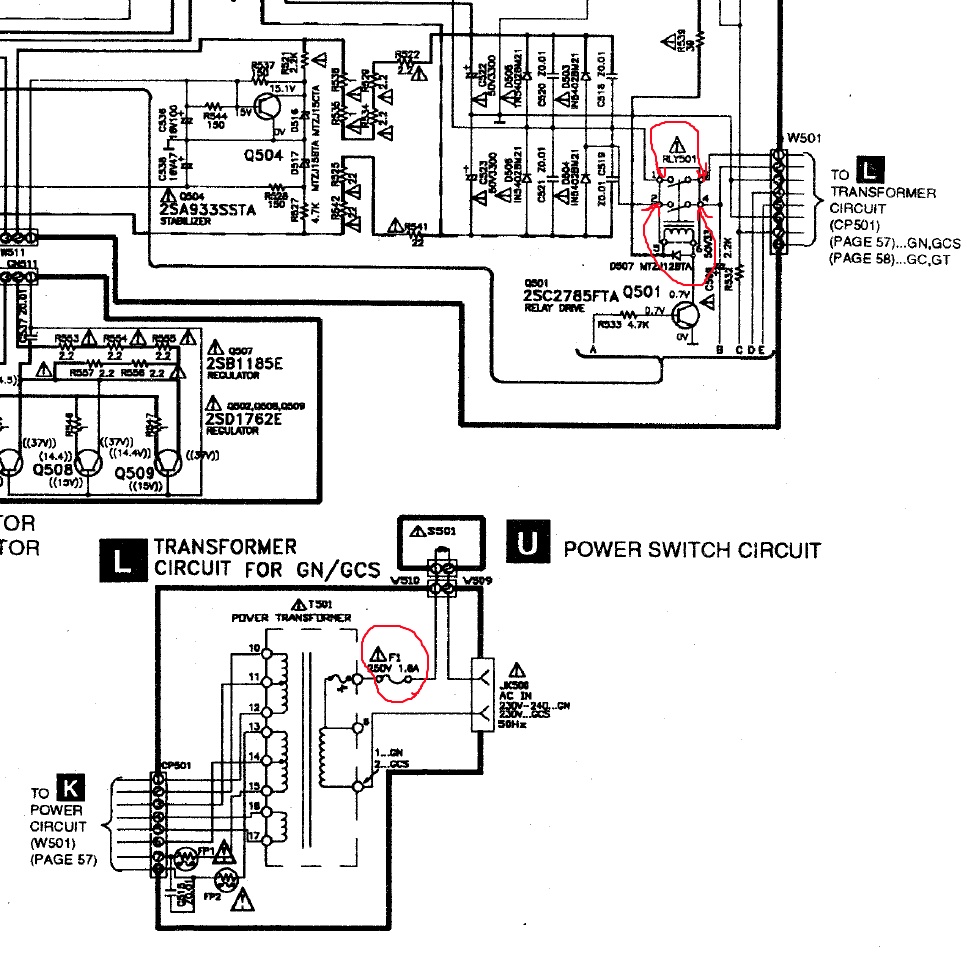

на CN502 вывод PCONT (6 ножка) подайте +5 вольт (2 ножка CN503). Или зашунтируйте контакты реле RLY501 1-3 и 2-4

Спасибо большое за совет, а не могли бы вы поподробней объяснить каким образом можно подать 5 вольт на эту ножку? или что значит зашунтировать? извиняюсь за свою безграмотность в радиоэлектронике(

куском провода. Один конец запаять на 2 ножку, а второй на 6.

Зашунтировать - значит также проводком замкнуть необходимые выводы реле 1 с 3 и 2 с 4 (1-2 и 3-4 между собой не соединять! ).

сейчас попробую и отпишу сразу!

в любой аппаратуре с логическими схемами есть. можно на самой плате поискать,а можно напрямую с бп

1ая с 3ей без результата, 2ую с 4ой соединил была искра, короче по ходу спалил что-то....(

но реле как бы щелкает как и раньше, может я его и не сжег

Надо сразу запаивать 1 с 3, 2 с 4 потом включать в розетку. Попробуйте снова. Когда реле срабатывает - должно подаваться питание на усилитель +-35 в.

соединил 1-3 2-4, включил, вообще безрезультатно

интересно!!! покруче Кашпировского выходит...
Автору--а Вы не боитесь всё спалить? или интересен процесс???
Для того и существуют профессионалы, чтоб лечить, ремонтировать и прочая...

Тогда стоит обратится Вам к тому, кто умеет что-то делать. Так будет проще

Вы бы фотографии имеющегося размистили - и смотреть лучше и тема красивее
И кстати вторая ссылка не работает

Короче судя по всему сжег реле, когда замкнул 2-4, надо было замыкать 1-3 и 2-4, а я замыкал их по очереди (неправильно понял) короче звука я теперь вряд ли добьюсь..

Реле не может сгореть. Проверь предохранители. То что замыкали по очереди - ничего страшного, выпрямитель работал бы . Как определяете что работает или не работает? куда подключены АС 7

По сути бы вообще неплохо было, если бы было чем прозвонить контакты везде, тогда я бы наверно уже понял где и че не работает, а про реле я подумал что сжег, потому что была сильная искра, когда замыкал 2-4, и оплавился контакт 4ой ножки

Illusion74 Выкини это барахло и купи внешний цап с усилителем для наушников и хорошие уши, можно винтажные - те же пионеры или акг. От встроенной звуковухи ничего приличного ты не получишь в принципе. Если так хочется иметь колонки - купи приличные стерео со встроенным усилителем компьютерные. Но опять таки нормального звука ты не услышишь все равно.
