Забрал у Basilian интересные наушники SONY ESR400 электростаты
Sony ECR-400, Electret Condenser Headphones
Technical data:
Manufacturer: Sony Corporation, Tokyo Japan
Type:
Membrane: Uni-electret, irregular pentagon
Capsule: Push-pull system, condenser type
Frequency range: 20 Hz-20 kHz
Sensitivity: 91 dB SPL (at 1 V, 300 Hz input)
Max. SPL: 114 dB
Cable connection: Approx. 2.4 m long, including of the 4-pin connector
Adapter:
Input impedance: 30 ohms at 1 kHz
Max. input level: 12 V, 1 kHz
THD: Less than 0.04% (at 4 V, 1 kHz input)
Cable connection: Approx. 2 m
Weight: Approx. 950 g
Retail price in Germany in 1978 was: 250,- DM это хитрые гибридники скорее чем электростаты. Как такового поляризующего напряжения от отдельного высоковольтного блока в них нет а высокое напряжение поступает от высоковольтных звуковых трансформаторов с больши коф трансформации .
Человек жаловался на тихий звук и искажения в одном - правом канале. Подключаются они к блоку а этот доп блок преобразования напрямую к выходу УНЧ.

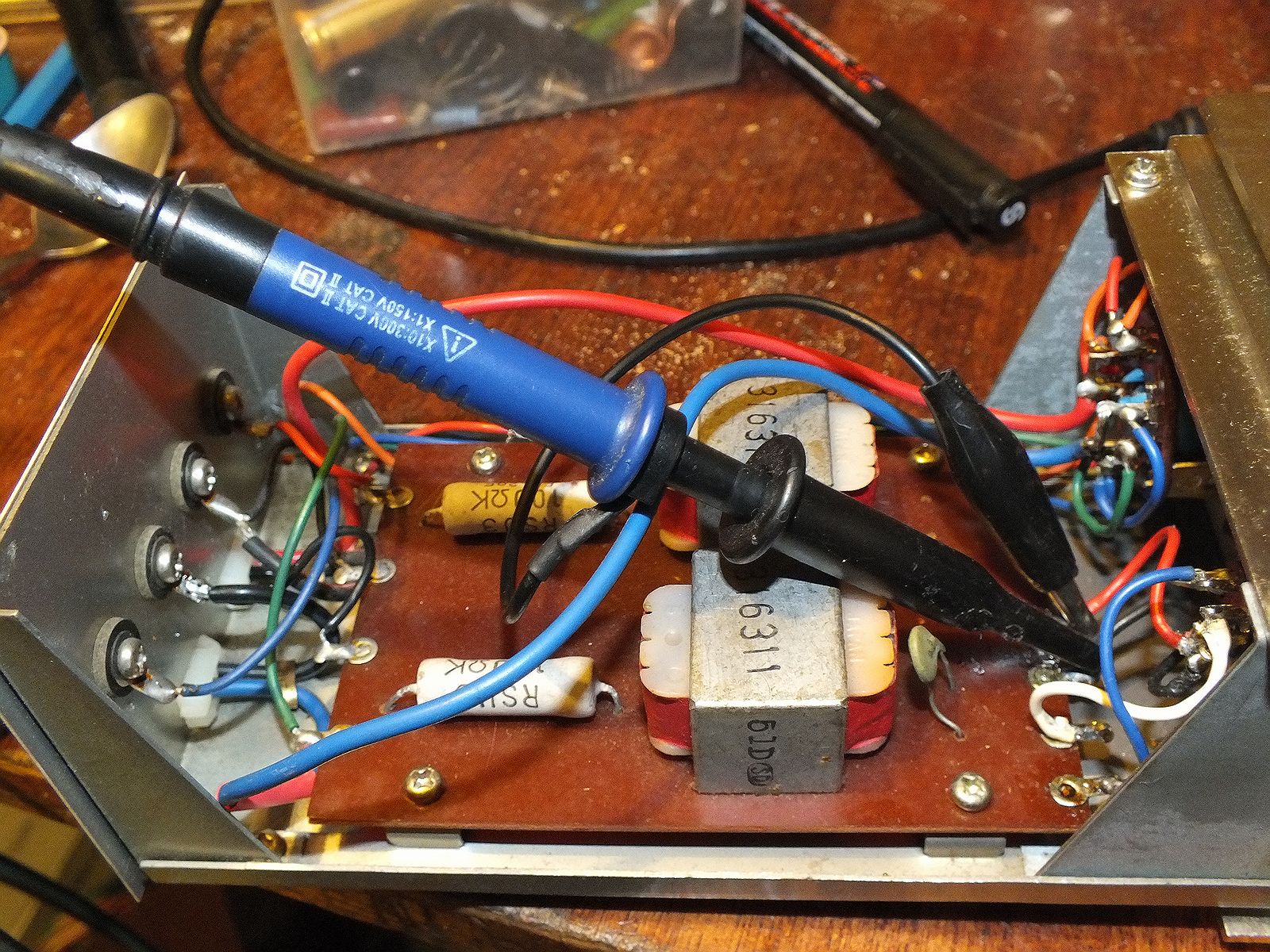

Действительно в левом канале звук был тише а в правом шел с большим хрипом и нагревались трансформаторы.
Подключил осциллограф щупом с делителем к выходу хрипящего канала и увидел что при увеличении громкости есть сильное ограничение сигнала с характерным звоном .
Схема прилагается
Вложение:
ecr500page41zt.jpg [ 200.6 КБ | Просмотров: 874 ]

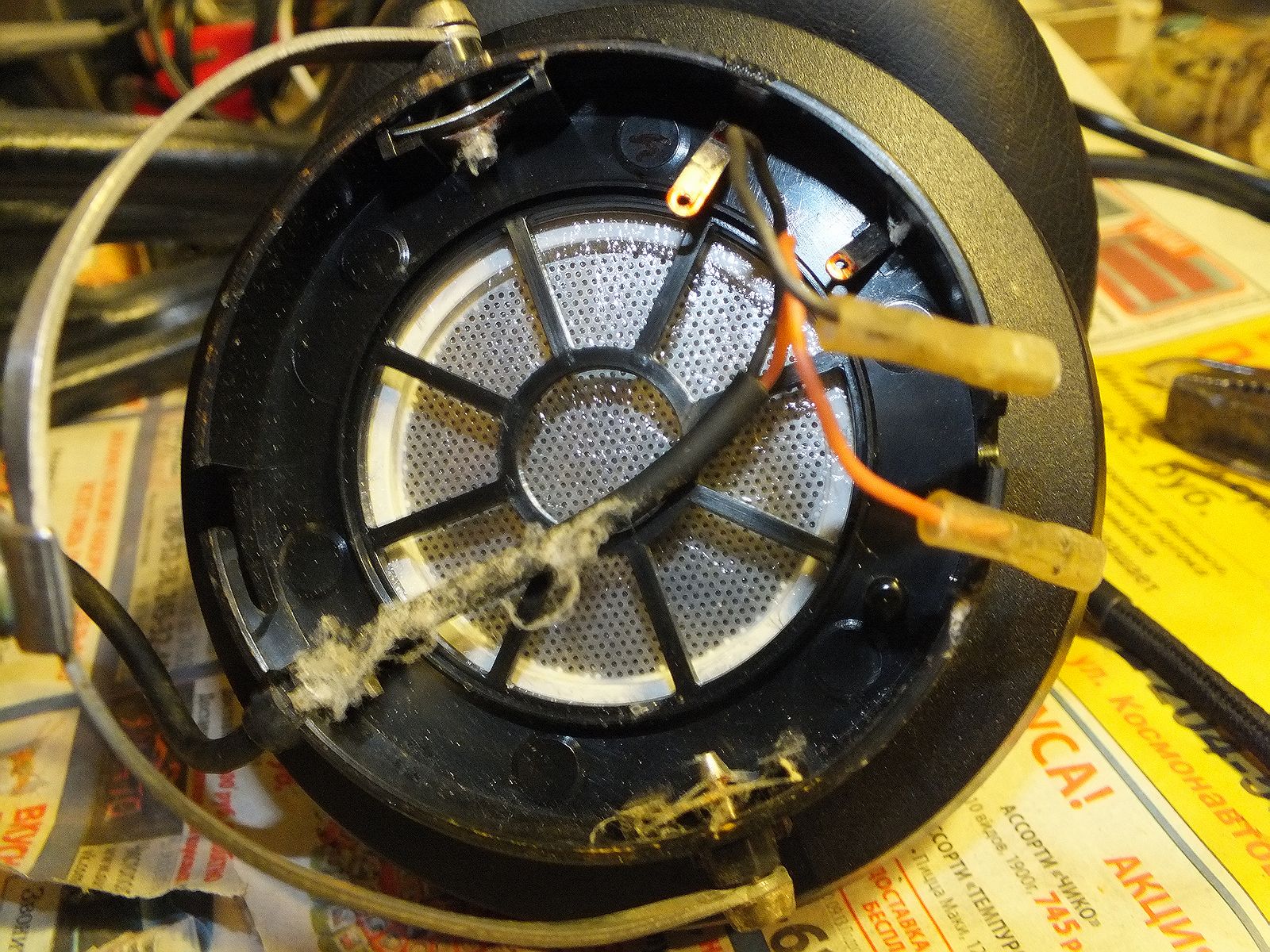

Понял что что есть пробой изоляции в одном канале. Оказался пробит шнур около разьема на сгибе и после устранения нашел что есть еще пробитие пластика на самом разьеме между штырьками.
В одном канале - левом на выходе повышающего трансформатора стоит варистор а на втором где случился пробой его нет. Почему не поставили хз , хотя есть место для пайки .
Теперь надо будет подыскать пару одинаковых что бы ограничить напругу по выходу что бы не пробивало изоляцию и на всякий случай обезопасить трансы от пробития тоже
Вложение:
ухи 004.jpg [ 523.44 КБ | Просмотров: 874 ]
Вложение:
ухи 006.jpg [ 574.32 КБ | Просмотров: 874 ]
На всякий случай предупреждаю все любителей таких наушников о такой вот неисправности и добавлю что все равно наушники эти достаточно низко чувствительные и большая громкость в них недостижима принцыпиально. Поэтому выкручивать ручку громкости на УНЧ не надо только погубите трансформаторы .
