Shabin писал(а):
Измерять rlc метром это безсмысленно.

Александр, у сына приличный парк аппаратуры. Он "стриптизит" в американской лавочке. Занимается Chip Design для мобильной связи.


Shabin писал(а):
Ага. Но уже без содержания драгмета. Те же сп5-21 современныев качестве датчиков долго не ходят. В отличии от старых платиновых

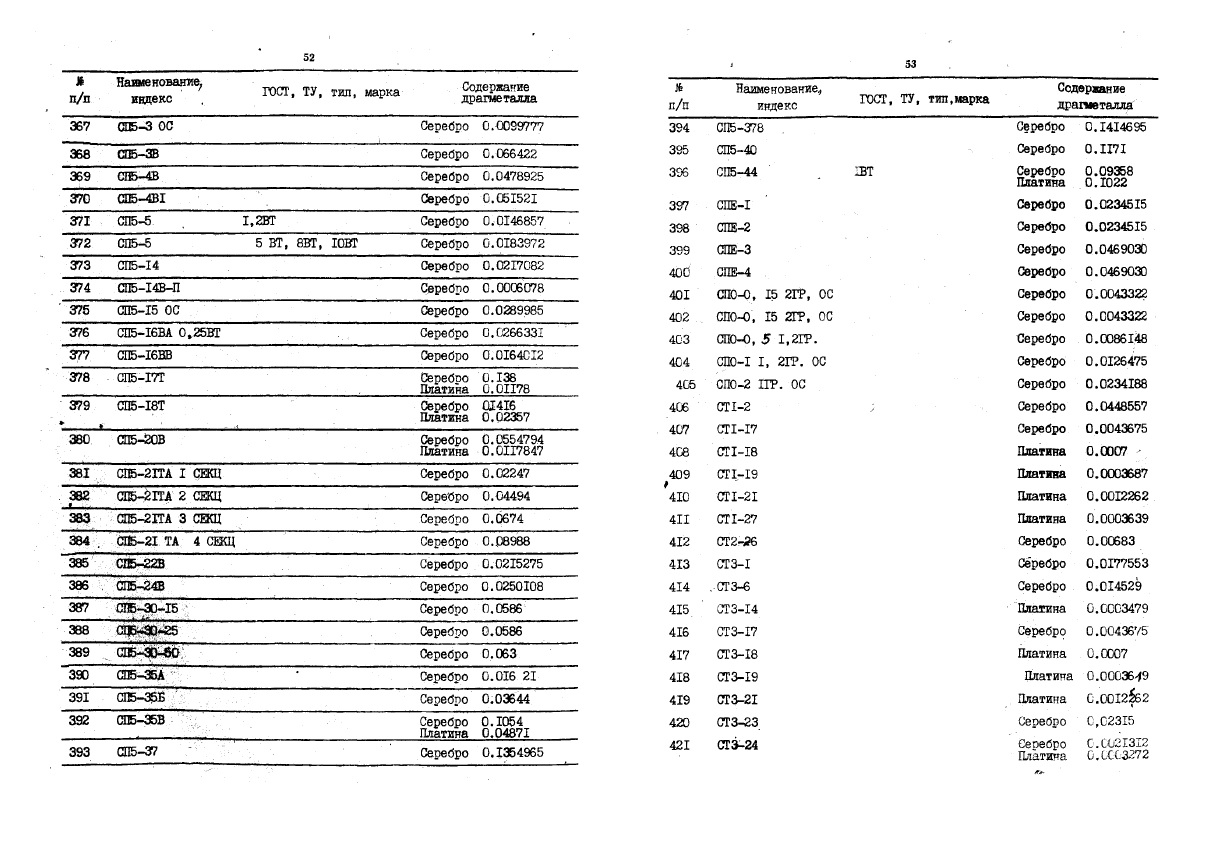

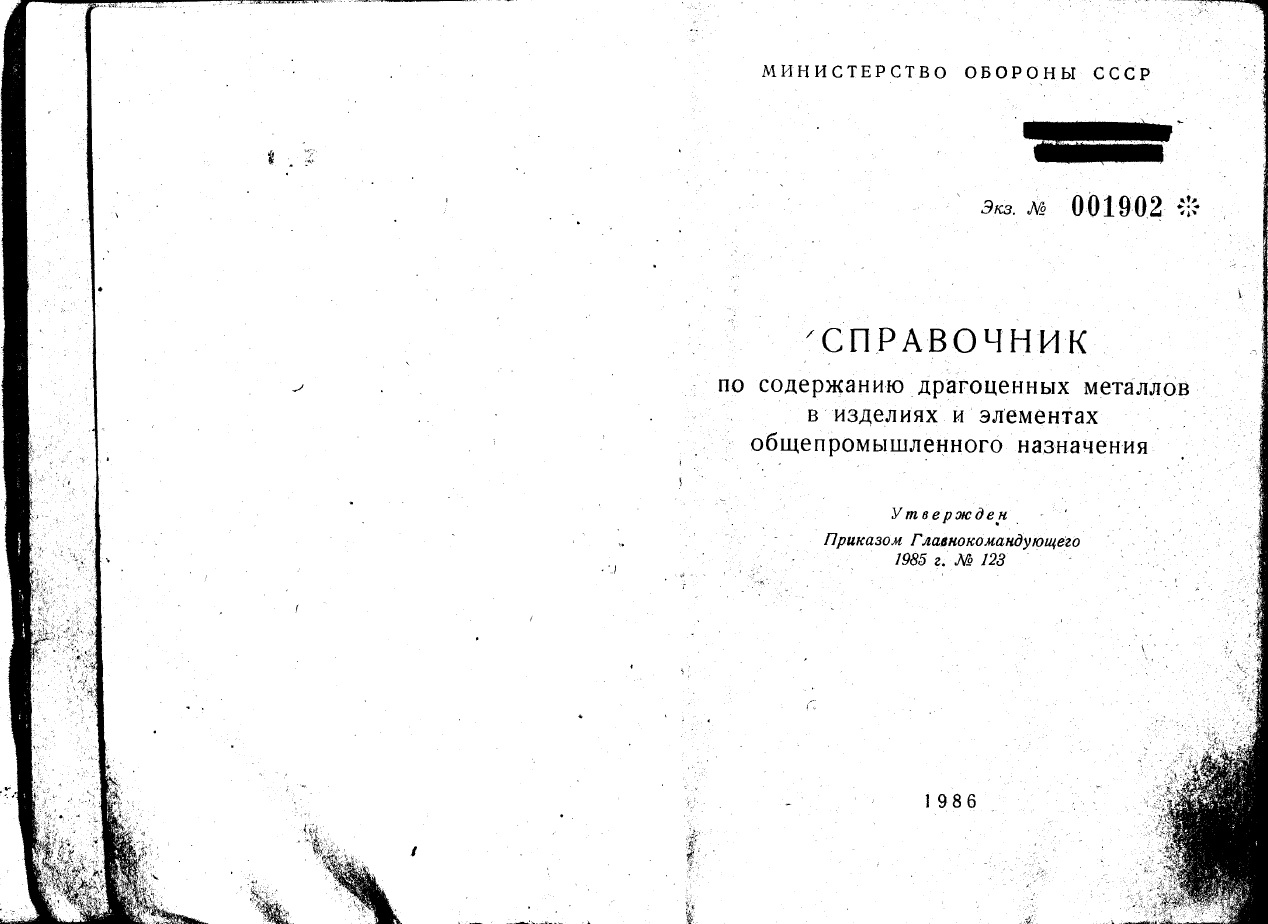

Платину и в советское время применяли редко, обычно - МПГ

Вложение:


Вложение:


У вас нет необходимых прав для просмотра вложений в этом сообщении.


  Не в сети

Непрочитанное сообщениеДобавлено: 28 окт 2021, 06:55

bighill писал(а):
МПГ

Да, конечно МПГ.
bighill писал(а):
приличный парк аппаратуры

Тут измерения проводились на эталонах ёмкости 2 разряда, компарированием. Оттого и удивление несоответствия заявленной погрешности к результатам измерений




Непрочитанное сообщениеДобавлено: 29 окт 2021, 10:35
Аватара пользователя

Возраст: 50
Откуда: Russian_federation, Краснодар

На форуме с
Сообщений: 42
Его благодарили: 1
Гулин Алексей писал(а):
Всё закончил. Прогрел в течении часа, ещё раз проверил нули. Всё держится в пределах погрешности.

Подскажите пожалуйста, D607 в режиме половины громкости уходит в защиту. При снижении громкости не выходит из неё, только через выключение. Акустика Амфитон 150 АС-007, 4 Ом. Правда звучит волшебно, а басы просто потрясающие. Из ФИ ветер через всю комнату дует. :) Что-то не так с блоком защиты или акустика перегружает выходной тракт? Спасибо.


  Не в сети

Непрочитанное сообщениеДобавлено: 29 окт 2021, 10:52
Имя: Сергей
Откуда: Оренбург

На форуме с
Сообщений: 48
Его благодарили: 0
Общепринятое мнение , что Сансуи не любят 4 Ом.Но раз на задней стенке написано 4-16 Ом, значит тдолжен работать. Вы ток покоя какой выставили?Да и радиатор проконтролируйте.


  Не в сети

Непрочитанное сообщениеДобавлено: 29 окт 2021, 11:34
Аватара пользователя

Возраст: 50
Откуда: Russian_federation, Краснодар

На форуме с
Сообщений: 42
Его благодарили: 1
TEPLOMASTER1963 писал(а):
Вы ток покоя какой выставили?Да и радиатор проконтролируйте.

Всё по мануалу, 20мВ на тестовом разъёме УМ. Радиаторы под такой нагрузкой горячие.


  Не в сети

Непрочитанное сообщениеДобавлено: 29 окт 2021, 16:26
Забанен навсегда
Аватара пользователя

Возраст: 107
Откуда: Moskau

На форуме с
Сообщений: 4244
Его благодарили: 838
TEPLOMASTER1963 писал(а):
Общепринятое мнение , что Сансуи не любят 4 Ом.
У лиц, которые их видели на картиначьке в эньтюрьнетяке общепринятое, надо полагать?
Глянуть, сколько там питания, и сколько пар на выходе конешно ужастно сложно...

-----------------
Глухой.


  Не в сети

Непрочитанное сообщениеДобавлено: 02 ноя 2021, 16:28
Аватара пользователя

Возраст: 50
Откуда: Russian_federation, Краснодар

На форуме с
Сообщений: 42
Его благодарили: 1
Phlanger писал(а):
Глянуть, сколько там питания, и сколько пар на выходе конешно ужастно сложно...

Поясните, пожалуйста, что где ещё мерить? Все базовые настройки выполнены согласно сервис мануала и отклонений от нормы нет. Спасибо.


  Не в сети

Непрочитанное сообщениеДобавлено: 02 ноя 2021, 21:20
Забанен навсегда
Аватара пользователя

Возраст: 107
Откуда: Moskau

На форуме с
Сообщений: 4244
Его благодарили: 838
Кто стоит на выходе - известно, соотв., макс.допустимые токи коллектора у них - тоже. Напряжения питания известны, посчитать, что будет при известном сопротивлении нагрузки не проблема.
Это если есть интерес вдаваться в подробности.
А на самом деле эта защита там сплошь и рядом попросту от постоянного напряжения на выходе. И в ней какойнть конденсатор высох... В общем, это надо в схему смотреть и голову ломать - какой эксперимент устроить, чтобы проверить, при каком токе коллектора срабатывает защита. Если она там всё-таки по току.

-----------------
Глухой.


  Не в сети

Непрочитанное сообщениеДобавлено: 03 ноя 2021, 10:30
Аватара пользователя

Возраст: 50
Откуда: Russian_federation, Краснодар

На форуме с
Сообщений: 42
Его благодарили: 1
Phlanger писал(а):
А на самом деле эта защита там сплошь и рядом попросту от постоянного напряжения на выходе. И в ней какойнть конденсатор высох... В общем, это надо в схему смотреть и голову ломать - какой эксперимент устроить, чтобы проверить, при каком токе коллектора срабатывает защита. Если она там всё-таки по току.

Схема от AU-519 совпадение 98%. Разница в полевых сборках и отсутствии МС корректора. Поменяны практически все электролиты (кроме больших банок и больших емкостей в платах) на ничиконы и эльны. Оставшиеся проверены ECR метром. Вчера пробовал гонять в наушниках Шенхайзерах. Выдерживал нагрузку на полную громкость до упора. 5 минут отработал, дальше побоялся за наушники. Буду благодарен за советы, так как не профи в радиоэлектронике, некоторые моменты требуют помощи спецов. Спасибо.


  Не в сети

Непрочитанное сообщениеДобавлено: 03 ноя 2021, 12:03
Аватара пользователя

Возраст: 50
Откуда: Russian_federation, Краснодар

На форуме с
Сообщений: 42
Его благодарили: 1
Я так понимаю, что ток покоя = 20мВ/0,66Ом (0,33+0,33) = 30,3 мА? Может, снизить его немного, но до каких значений? Грузит он колонки знатно, в предзащитном состоянии магнит басовика просто горячий, а мембрана готова выпрыгнуть из корзины. Радиаторы ВК также горячие.


  Не в сети

Непрочитанное сообщениеДобавлено: 03 ноя 2021, 12:13
Забанен навсегда
Аватара пользователя

Возраст: 107
Откуда: Moskau

На форуме с
Сообщений: 4244
Его благодарили: 838
Тут, на самом деле, три разных вопроса:

держит ли наш самсуй, если по науке, нагрузку в 4 Ома - с учётом фазового сдвига между током и напряжением, потому что акустика не омический резистор, с учётом "провалов импеданса", этой акустики, с учётом ОБР применённых транзисторов и т.д.

является ли защита, которая в нашем самсуе, защитой только от постоянного напряжения на выходе, или она ещё и пытается спасать выходные транзисторы от перегрузки по току

почему она в нашем случае срабатывает, неисправность это или нет

У 519-го в качестве защиты какая-то дурь, в том числе ажъ с тиристором, а срабатывает от напряжения на базе транзистора верхнего плеча выходного каскада, в том числе.

...тридцать миллиАмпер даже маленький ток покоя. От его снижения радиаторы на мощности где-то две трети максимальной меньше греться не будут
(максимальное выделение тепла на вых. транзисторах происходит отнюдь не на максимальной выходной мощности)

...а вот и подробности. Те самые. О которых у Галича.
У 519-го питание +\-50, говорю же, обезьяны делали.
На выходе штатно 2SC2580, макс. ток коллектора 9 Ампер.
http://pdf.tixer.ru/583097.pdf
Четырежды девять у нас сколько? Даже без учёта ОБР и остальных нюансов.
Одно слово - азиатчина. Убогие.

-----------------
Глухой.


  Не в сети

Непрочитанное сообщениеДобавлено: 03 ноя 2021, 16:01
Аватара пользователя

Возраст: 50
Откуда: Russian_federation, Краснодар

На форуме с
Сообщений: 42
Его благодарили: 1
Понятно, спасибо. Проведу эксперимент с измерением пика напряжения на выходе перед отключкой.


  Не в сети

Непрочитанное сообщениеДобавлено: 03 ноя 2021, 18:34
Забанен навсегда
Аватара пользователя

Возраст: 107
Откуда: Moskau

На форуме с
Сообщений: 4244
Его благодарили: 838
Я под +\-35 восемьсот восемнадцатых\ девятнадцатых на выхлоп ставлю по две пары в канал, чтобы быть уверенным - обезьяны под +\-50 одну. Причём макс. ток коллектора у восемьсот восемнадцатых\ девятнадцатых даже чуть больше... Ей-богу, я бы это сложил в кучку и продал за сколько дадут. Вон, на овитах в нерезиновой хафлер за копейки, электровоз я видел с месяц назад, и даже филигрэйн, если надо пафыса... это всё делали толковые, серьёзные люди, а не обезьяны с характерными потугами сэкономить лишнюю мисоцку рисика... Это которые про свой самсуй написали, что нагрузку 4 Ома держит штатно - калькуляция выше.

-----------------
Глухой.


  Не в сети

Непрочитанное сообщениеДобавлено: 04 ноя 2021, 00:14
Аватара пользователя

Возраст: 50
Откуда: Russian_federation, Краснодар

На форуме с
Сообщений: 42
Его благодарили: 1
Спасибо за развернутый ответ. Если не смогу победить штатными средствами, поставлю на выход что-нибудь от тошибы или мотороллы. Сейчас без замеров напруги на ушах от винилокоута напрямую услышал искажения на инфоанизких. Причём на минимальной громкости. До этого гонял через техникса, не хотел мебель двигать. Кажись, что-то ещё мешает работать.


  Не в сети

Непрочитанное сообщениеДобавлено: 04 ноя 2021, 00:20
Аватара пользователя

Возраст: 50
Откуда: Russian_federation, Краснодар

На форуме с
Сообщений: 42
Его благодарили: 1
Кста, второй на профе как раз d707, т.е
819. Дошел с работой до входа. Завтра пропаяю и на УМ. Получил новые нч 50гдн, старый один похрюкивает. Потом подвесы поменяю.


  Не в сети

Непрочитанное сообщениеДобавлено: 04 ноя 2021, 14:29
Забанен навсегда
Аватара пользователя

Возраст: 107
Откуда: Moskau

На форуме с
Сообщений: 4244
Его благодарили: 838
Да туда не Чюдатворную Поношыбу надобнобы, если по науке, а по две пары выходных транзисторов в канал. А лучше по три. Потому что у рисоедов вечно питание адово задрано.
Приличные-то люди, не нищие, вот как делают в таких обстоятельствах


-----------------
Глухой.


  Не в сети

Непрочитанное сообщениеДобавлено: 04 ноя 2021, 15:45

Phlanger писал(а):
Приличные-то люди, не нищие

Это которые инженеры. Не рисоеды. Это вымершие динозавры




Непрочитанное сообщениеДобавлено: 08 ноя 2021, 10:18
Аватара пользователя

Возраст: 50
Откуда: Russian_federation, Краснодар

На форуме с
Сообщений: 42
Его благодарили: 1
При запуске D707 вылетела транзисторная сборка 2SC2259 на плече +40В в БП. Могу ли я заменить её ближайшими по параметрам парами 2SC2240GR или KSC1845FTA?
Спасибо.


  Не в сети

Непрочитанное сообщениеДобавлено: 08 ноя 2021, 11:29
Аватара пользователя

Возраст: 50
Откуда: Russian_federation, Краснодар

На форуме с
Сообщений: 42
Его благодарили: 1
Phlanger писал(а):
Приличные-то люди, не нищие, вот как делают в таких обстоятельствах

:cool:
Это будет мой следующий уровень! :)


  Не в сети

Непрочитанное сообщениеДобавлено: 09 ноя 2021, 09:50
Имя: Сергей
Откуда: Оренбург

На форуме с
Сообщений: 48
Его благодарили: 0
Гулин Алексей писал(а):
При запуске D707 вылетела транзисторная сборка 2SC2259 на плече +40В в БП. Могу ли я заменить её ближайшими по параметрам парами 2SC2240GR или KSC1845FTA?
Спасибо.
Любые 100в> npn,50 mA, 200mW >


  Не в сети

Непрочитанное сообщениеДобавлено: 09 ноя 2021, 10:36
Аватара пользователя

Возраст: 50
Откуда: Russian_federation, Краснодар

На форуме с
Сообщений: 42
Его благодарили: 1
TEPLOMASTER1963 писал(а):
Любые 100в> npn,50 mA, 200mW >

Спасибо. Поставил пару 2SC2240GR. Работает пока, но греется соседний 2SB527 на радиаторе, правда не сильно, 40В держит. Нашёл на минусовом плече пробитый 2SA726, БП стал выдавать -56В. Нашёл замену 2SA733. Сегодня вечером поменяю.


  Не в сети

Непрочитанное сообщениеДобавлено: 09 ноя 2021, 10:55
Забанен навсегда
Аватара пользователя

Возраст: 107
Откуда: Moskau

На форуме с
Сообщений: 4244
Его благодарили: 838
Гулин Алексей писал(а):
следующий уровень
Что характерно, приличное железо ничуть не дороже обезьяньих поделок. Но попу асы синих светудеёдеков хочут-с...

-----------------
Глухой.


  Не в сети

Непрочитанное сообщениеДобавлено: 09 ноя 2021, 12:19
Имя: Сергей
Откуда: Оренбург

На форуме с
Сообщений: 48
Его благодарили: 0
БП без нагрузки пытаете?


  Не в сети

Непрочитанное сообщениеДобавлено: 09 ноя 2021, 12:44
Аватара пользователя

Возраст: 50
Откуда: Russian_federation, Краснодар

На форуме с
Сообщений: 42
Его благодарили: 1
TEPLOMASTER1963 писал(а):
БП без нагрузки пытаете?

Все доступные штекеры отключил. Он изначально после ревизии и пропайки под нагрузкой пыхнул, сгорел резистор на 3.9 Ом на минусе. Потом уже без проверял, на плюсе было всего 17В. Нашёл сборку битую. Вчера поставил, на плюсе 40В, на минусе 56, нашёл битый А726. Сегодня поменяю, проверю. Если будет ровно, подключу нагрузку.


  Не в сети

Непрочитанное сообщениеДобавлено: 09 ноя 2021, 12:52
Аватара пользователя

Возраст: 50
Откуда: Russian_federation, Краснодар

На форуме с
Сообщений: 42
Его благодарили: 1
Phlanger писал(а):
Но попу асы синих светудеёдеков хочут-с...

:lol:


  Не в сети

Непрочитанное сообщениеДобавлено: 09 ноя 2021, 13:29
Имя: Сергей
Откуда: Оренбург

На форуме с
Сообщений: 48
Его благодарили: 0
Через лампочку


  Не в сети

Непрочитанное сообщениеДобавлено: 09 ноя 2021, 14:53
Аватара пользователя

Возраст: 50
Откуда: Russian_federation, Краснодар

На форуме с
Сообщений: 42
Его благодарили: 1
TEPLOMASTER1963 писал(а):
Через лампочку

Лампу вместо предохранителя в этом БП? Или на общий вход питания 100V?


  Не в сети

Непрочитанное сообщениеДобавлено: 09 ноя 2021, 15:13
Модератор
Аватара пользователя
Имя: Владимир.
Возраст: 60
Откуда: СПб. Колпино.

На форуме с
Сообщений: 10828
Его благодарили: 4580
Прежде всего, надо обеспечить одинаковую нагрузку на оба плеча БП. Так что, по лампочке на выход. А дальше уж смотреть.

-----------------
Лужу-паяю, ЭВМ починяю.


  Не в сети Моя система (откроется в новой вкладке)

Непрочитанное сообщениеДобавлено: 09 ноя 2021, 15:46
Аватара пользователя

Возраст: 50
Откуда: Russian_federation, Краснодар

На форуме с
Сообщений: 42
Его благодарили: 1
Горрыныч писал(а):
Прежде всего, надо обеспечить одинаковую нагрузку на оба плеча БП. Так что, по лампочке на выход. А дальше уж смотреть.

Спасибо, принято!


  Не в сети

Непрочитанное сообщениеДобавлено: 10 ноя 2021, 00:05
Аватара пользователя

Возраст: 50
Откуда: Russian_federation, Краснодар

На форуме с
Сообщений: 42
Его благодарили: 1
В общем, всё получилось. Заменил транзистор, нагрузил лампочками. Напряжение поровну 40 и - 40В. Подключил потребителей, аппарат запел. Прогрел минут 20, выставил везде нули и ток покоя. Проверил 5 раз по кругу, все параметры как вкопанные, на выходе немного гуляет ±1-2мВ. Попробовал нагрузить свои Амфитоны, на 2/3 громкости в защиту не ушёл. Дальше не стал крутить, бо динамики жалко.
Теперь думаю над D607, может транзистор тр17 деградировал и на защиту подаёт нестабильную напругу. Попробую поменять на аналогичные в обоих каналах.
