Всем доброго здравия!
Имеется усилитель Sansui AU-a907 (без букв), схемы на него как я понял нет в открытом доступе. Изначально у него была высокая постоянка на выходе примерно 0.6-0.7В, и иногда возникал "хруст" в левом канале. Отрегулировал постоянку, попутно заменив родные подстроечники в оконечнике на многооборотные.
Посмотрел синус на выходе и увидел там такую картину - ограничение начинается когда РГ примерно на 11ч, причём не зависимо от наличия нагрузки на выходе, и что самое интересное в обеих каналах:


На входе мощника ограничений нет, синус имеет полный размах.
Посмотрел сигнал на выходе полевой сборки, картина следующая:


Подскажите - куда копать? Сборки могли уйти в мир иной?
Заранее спасибо!

Шо значт "куда копать"? В учебнег. Что такое "отрицательная обратная связь", что такое "напряжение", что такое "коэффициент усиления", "уровень сигнала" там... Как его определять не только по часам, как принято у фелолухов, но и, например, вольтметром... Чувствительность этой рисоедской поделки, между прочим, эдак 150 миллиВольт, а вы ей на вход небось Вольта два впендюрили, или сразу пять, чтобы не вставать два раза, а потом принялись смотреть на часы и удивляться?
Дальше - на входе УМа вообще-то дифкаскад. Усиливающий разницу между своими инвертирующщим и неинвертирующщим входами - "сигнал ошибки". Дальше вы загнали выхлоп в ограничение и удивляетесь, что на выходе дифкаскада отчётливо видны попытки выправить несовпадение синусоиды на входе и выходе усилителя?

Т.е. это нормально? На оконечник приходит синус без ограничений. Синус подавался с линейного выхода ЦАП-а - уровень 0dB.

То есть, 2 вольта. Раз в 8 больше, чем нужно этому усю.

А что тогда к нему подключать то?

Да что угодно, только через делитель. Или через трансформатор, но это дорого)
Я для своего, помню, делитель прямо в кабель запаял. Но, это у меня тогда сидюк был с 2-вольтовым выхлопом.

Дык источьнег сигнала. Любой. При условии понимания происходящщих проццессов.
Там такой же ноль цеденбалов, как я Анастасия Волочькова. У китайской ЦАПы уровень как правило эдак плюс восемь. А у ЖОПА!!!нской балалайки чувствительность эдак минус четырнадцать. Ну вот у этой примерно минус десять... И шо мы в итоге имеем? Праильна, вопросы "как запихать незапихуемое?". Так для этого надо звать мою подругу, у неё в анамнезе какой-то лазерный факультет ЛИТМО, вот она славилась соотв. способностью...

С чего это нету? На электротане лежит. https://elektrotanya.com/sansui_au-alph ... ad.html#dl

Ну у меня не китайский, DAC 6V2 от SergioT(pcm63), там 0 dB.
Короче я понял что сам дурак, надо было внимательно документацию читать

Это на усилители с индексом MRX\MX, у моего схема отличается схема отличается.

Есть сервис мануал на sansui_au-a907xr_limited - 19 мб pdf и какие то рекомендации по настройке. Надо?

Да, было бы интересно.
Спасибо!

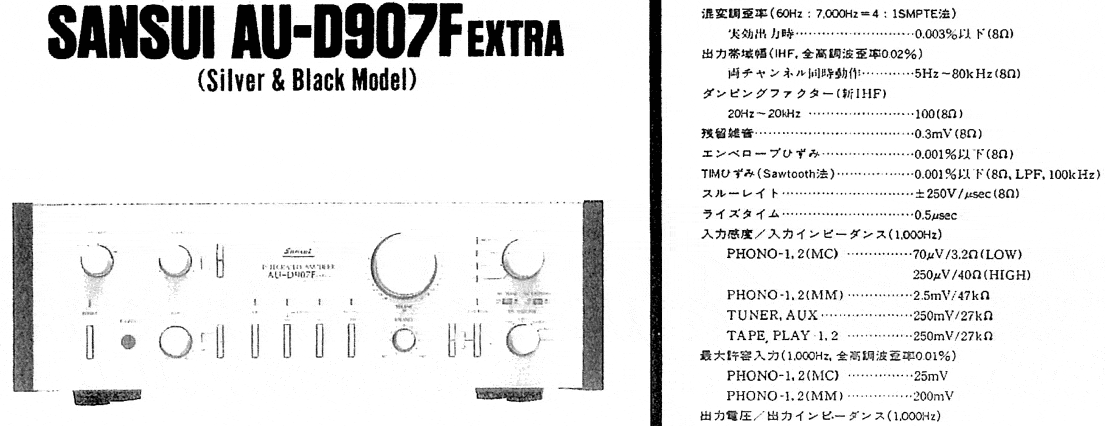

Приветствую! Есть схема на sansui D-907G Extra. Но не рядом, на руках будет где то не ранее середины января. Если вдруг надо будет, обращайтесь.

Почту то скиньте. В профиле нет

А, да, забыл.
kostiksu(гав)yandex.ru

Да, интересно было бы посмотреть.

Ушло. Там в документе вроде перевод надписей на картинке с японского.

kostikSU, ну напомните в середине января про схему, если она еще будет актуальна.

Получил, спасибо.

Хорошо

Вот интересно, а что это значит в вашем понимании?

Для моего цап-а 0.775В RMS

Для цифровых источников это типа +0 дб - минус 3 дб. В отличие от аналоговых, где вполне может быть +6 - - 6 дб. А то и больше...

Смысл всего цифрового звука в том, что максимальный уровень не может быть превышен воообще и в принципе, а в аналоговой записи - ну хлестнул импульс на +12 дб на 38 скорости - да и и х*й с ним. В аналоге никто ничего не почувствует, а в цифре - утопчут всё до нуля дб... Иначе 100% искажений... и искажения типа ХРРРРР...

Доброго времени суток! Коллеги, у кого имеется, большая просьба скинуть схему на Sansui AU-D707F extra. Забугорные каталоги все закрыты, мать их)))Скачать неоткуда. Благодарю заранее!

Доброго времени суток! Коллеги, если имеется, прошу закинуть схему на Sansui AU-D707F extra. Нигде не могу скачать, все забугорные каталоги заблочены, мать их). Заранее благодарю! remont.pcmac@gmail.com

Спасибо большущее! В настоящий момент шаманю японское чудо-юдо под названием Sansui AU-D707F extra. Я не знаю с какого контейнера его выловили, но когда я его открыл, то увидев просто чёрную черноту решил, что его век закончился! Побродив пару недель вокруг да около решил еще раз открыть крышку и вот прошло еще две недели и я разобрал его полностью.... Как грится помыл побрил посушил! Сейчас мечта собрать его в оригинале! Посмотрим что получиться! А движет мной все таки аналоговый звук!!!

Mike,
Электролиты в оконечниках сразу под замену, в остальных узлах надо проверять, чаще всего, в большинстве своем, живые.

Здравствуйте!
Может кто просветить - усилитель AU-⍺907KX - левый верх более нагревается, чем правый. Мастер сказал, что этот разброс в допуске и в левом каскаде регулятор (не помню чего) выкручен (или вкручен) до упора. Сравнять можно, повысив подобным регулятором на правом каскаде. Но, говорит, зачем там лишний нагрев?
Это нормально? Или всё же мастер лукавит?
Заранее благодарен.
