 Заголовок сообщения: транзисторы
Непрочитанное сообщениеДобавлено: 12 авг 2017, 10:31
Аватара пользователя
Автор темы

Имя: Алексей
Возраст: 48
Откуда: Самара

На форуме с
Сообщений: 3702
Его благодарили: 514
Одна голова хорошо, а ....
Допустим есть в наличии 4 штуки 2sa1490 15yz и 2 штуки 2sc3854 15yz.
И 2 штуки 2sc3854 но с индексом 14 oz. Индекс, я понимаю это значение hfe.
Как повлияет этот индекс на работу выхлопа двухтактного каскада, если транзисторы ставить параллельно?
Даташит на транзисторы нашел, но буквы в нем не рассматриваются. Пишут hfe от 50
Заранее благодарен.

-----------------
" Лучше один раз увидеть....а заодно и послушать"


  Не в сети Профиль Моя система (откроется в новой вкладке)

 Заголовок сообщения: транзисторы
Непрочитанное сообщениеДобавлено: 12 авг 2017, 10:49
Имя: Марат

На форуме с
Сообщений: 803
Его благодарили: 167
Смотреть фактический коэффициент, ставить только с одинаковым, иначе - вылетит тот, у которого больше . Здесь это уже обсуждалось и довольно подробно. :)мне объясняли, что буковки после маркировки транзистора говорят о партии изделия.


  Не в сети Профиль

 Заголовок сообщения: транзисторы
Непрочитанное сообщениеДобавлено: 12 авг 2017, 11:07
Аватара пользователя
Автор темы

Имя: Алексей
Возраст: 48
Откуда: Самара

На форуме с
Сообщений: 3702
Его благодарили: 514
Lamar писал(а):
что буковки после маркировки транзистора говорят о партии изделия.

Наверное все же часть букв.

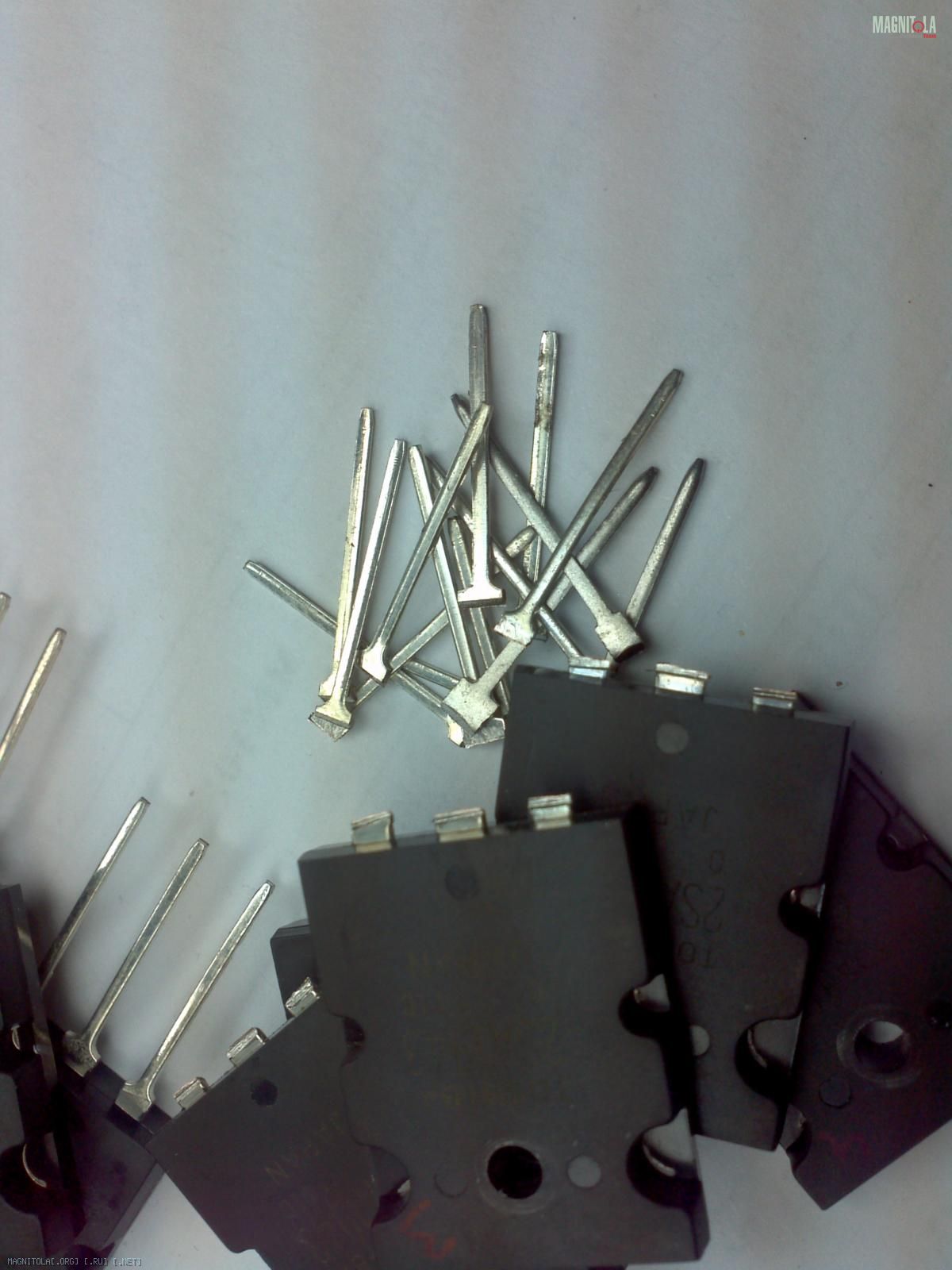

Вложения:
2sc4468.jpg [ 29.69 КБ | Просмотров: 1962 ]

-----------------
" Лучше один раз увидеть....а заодно и послушать"
  Не в сети Профиль Моя система (откроется в новой вкладке)

 Заголовок сообщения: транзисторы
Непрочитанное сообщениеДобавлено: 12 авг 2017, 11:15
Аватара пользователя
Автор темы

Имя: Алексей
Возраст: 48
Откуда: Самара

На форуме с
Сообщений: 3702
Его благодарили: 514
Попробую объяснить проще.Или спросить? :)
Двухтактный выход...В положительном плече стоят транзисторы с одной буквой, в отрицательной с другой буквой.
Если у них разный hfe, будет разница полуволн синусоиды или нет?

-----------------
" Лучше один раз увидеть....а заодно и послушать"


  Не в сети Профиль Моя система (откроется в новой вкладке)

 Заголовок сообщения: транзисторы
Непрочитанное сообщениеДобавлено: 12 авг 2017, 11:23
Имя: Марат

На форуме с
Сообщений: 803
Его благодарили: 167
Да, конечно. Но когда я проверял, не всегда hfe соответствует букве (кто знает на чем меряли они и чем мы),но идеально сходились внутри партии. (Для Тошибовских 2SA970, C2240, в частности)Если нет возможности посмотреть коэфф., можно глянуть емкость.
Теперь ясен вопрос, все зависит от схемы, от оос. Лучше подобрать все четыре одинаковыми, тогда все в шоколаде. А так... несколько раз ставил ,что придется, лишь бы в плечах были одинаковы. На слух разницы не слышал, хотя мэтры говорят о уменьшении Кгармоник на порядок. Некоторые схемы не допускают разброса в ВК. Имееттся в виду произведение коэффициентов предвыхода и выхода, которые д.б. равными в плечах. Это практика, причем, моя. Здесь есть народ значительно более подкованный в этих вопросах, подождем. :2piv:


  Не в сети Профиль

 Заголовок сообщения: транзисторы
Непрочитанное сообщениеДобавлено: 12 авг 2017, 11:44
Аватара пользователя

Возраст: 57
Откуда: Самара

На форуме с
Сообщений: 3912
Его благодарили: 620
Выход будет повторитель или иметь усиление? Если повторитель, то ставь и не парься.


  Не в сети Профиль

 Заголовок сообщения: транзисторы
Непрочитанное сообщениеДобавлено: 12 авг 2017, 13:09
Аватара пользователя
Автор темы

Имя: Алексей
Возраст: 48
Откуда: Самара

На форуме с
Сообщений: 3702
Его благодарили: 514
:)


Вложения:

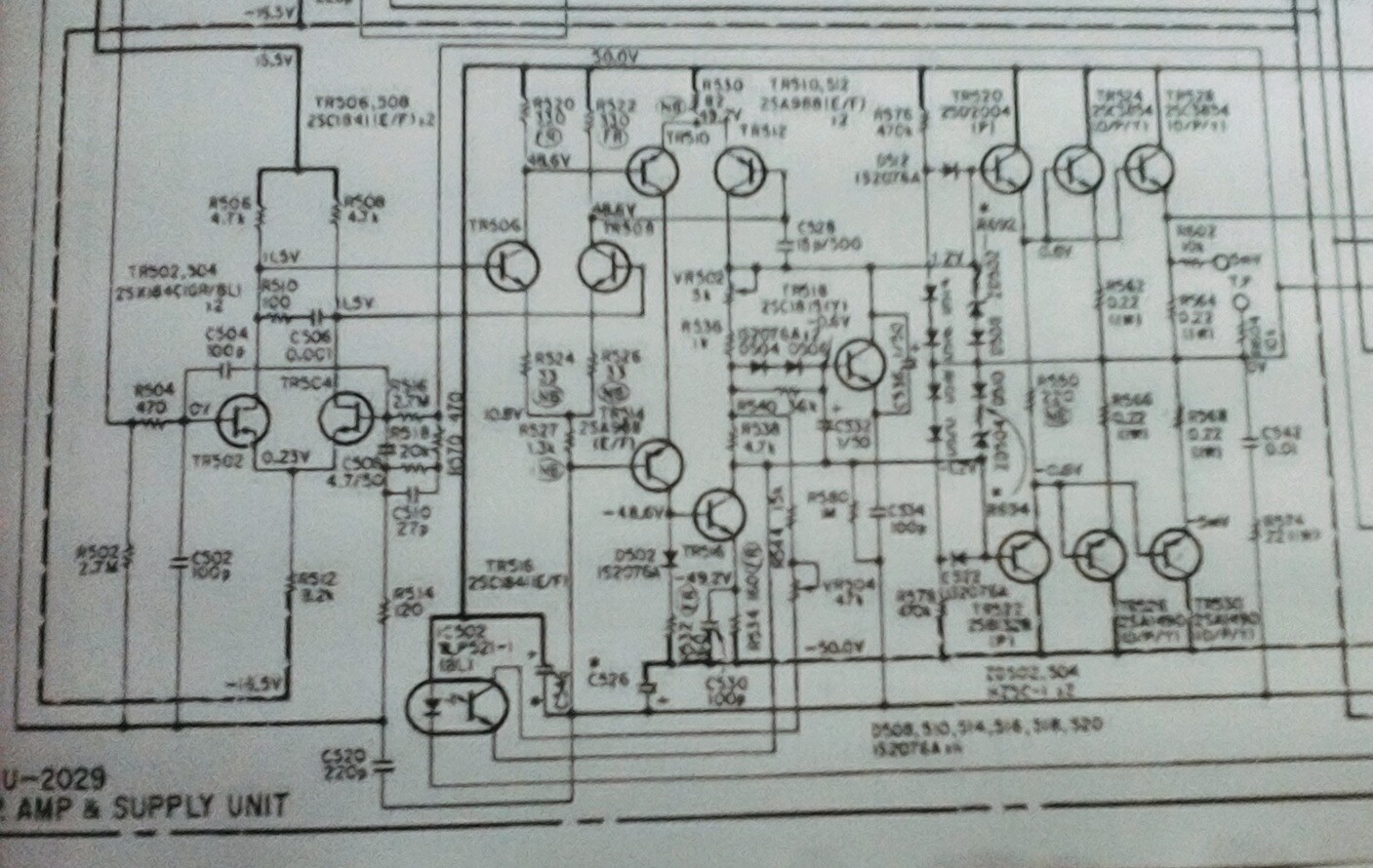

P_20170812_140731_1.jpg [ 319.44 КБ | Просмотров: 1936 ]

-----------------
" Лучше один раз увидеть....а заодно и послушать"
  Не в сети Профиль Моя система (откроется в новой вкладке)

 Заголовок сообщения: транзисторы
Непрочитанное сообщениеДобавлено: 12 авг 2017, 13:17
Аватара пользователя
Автор темы

Имя: Алексей
Возраст: 48
Откуда: Самара

На форуме с
Сообщений: 3702
Его благодарили: 514
Два спареных транзистора(верх справа) с другой буквой(по отношению к нижней паре). Во втором канале буквы одинаковые(нижняя пара и верхняя пара) и совпадают с нижней парой другого канала.
Возможные последствия?

-----------------
" Лучше один раз увидеть....а заодно и послушать"


  Не в сети Профиль Моя система (откроется в новой вкладке)

 Заголовок сообщения: транзисторы
Непрочитанное сообщениеДобавлено: 12 авг 2017, 13:31
Имя: Марат

На форуме с
Сообщений: 803
Его благодарили: 167
Алексей, наберите в поисковике:" электронная защита для ремонта УМЗЧ." У меня подобная в самопальном блоке питания, ни один транзистор больше не сгорит, за вечер можно слепить. В Вашей схеме можно не париться, как говорит Радиолюбитель, но в плечи ставьте с одинаковым индексом.
Включайте, на всякий случай, через лампу .


Последний раз редактировалось Lamar 12 авг 2017, 13:37, всего редактировалось 1 раз.

  Не в сети Профиль

 Заголовок сообщения: транзисторы
Непрочитанное сообщениеДобавлено: 12 авг 2017, 13:36
Аватара пользователя
Автор темы

Имя: Алексей
Возраст: 48
Откуда: Самара

На форуме с
Сообщений: 3702
Его благодарили: 514
Я в большей степени хотел узнать как это различие повлияет на форму сигнала.Искажения, амплитуду.
Один канал играет громче другого. :( Режим "директ".

-----------------
" Лучше один раз увидеть....а заодно и послушать"


  Не в сети Профиль Моя система (откроется в новой вкладке)

 Заголовок сообщения: транзисторы
Непрочитанное сообщениеДобавлено: 12 авг 2017, 13:43
Аватара пользователя
Автор темы

Имя: Алексей
Возраст: 48
Откуда: Самара

На форуме с
Сообщений: 3702
Его благодарили: 514
Во... :D

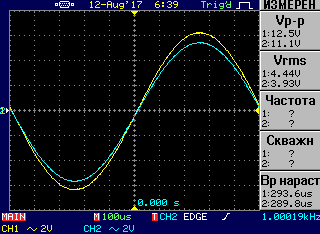

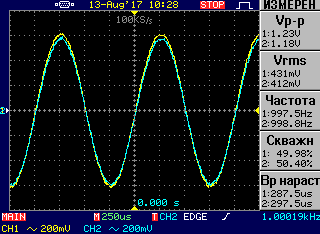

Вложения:

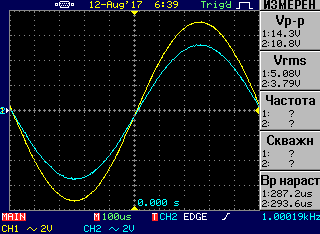

Комментарий к файлу: "директ"
DS0001.BMP [ 15.79 КБ | Просмотров: 1921 ]
Комментарий к файлу: без "директа"
DS0000.BMP [ 15.46 КБ | Просмотров: 1921 ]

-----------------
" Лучше один раз увидеть....а заодно и послушать"
  Не в сети Профиль Моя система (откроется в новой вкладке)

 Заголовок сообщения: транзисторы
Непрочитанное сообщениеДобавлено: 12 авг 2017, 13:48
Имя: Марат

На форуме с
Сообщений: 803
Его благодарили: 167
А искажения слышны? Если нет, то усилок или копали, или какой-то элемент ерундит. Понравилась система слежения защиты на фототранзисторе, впервые вижу сделанную так.


  Не в сети Профиль

 Заголовок сообщения: транзисторы
Непрочитанное сообщениеДобавлено: 12 авг 2017, 13:53
Аватара пользователя


На форуме с
Сообщений: 481
Его благодарили: 73
алек-сей писал(а):
хотел узнать как это различие повлияет на форму сигнала.Искажения, амплитуду.

Никак.
алек-сей писал(а):
Один канал играет громче другого.

Оконечник или вместе с предом . Определитесь, где причина.

-----------------
С закрытыми глазами слух у людей моментально отшибает.


  Не в сети Профиль

 Заголовок сообщения: транзисторы
Непрочитанное сообщениеДобавлено: 12 авг 2017, 13:55
Аватара пользователя
Автор темы

Имя: Алексей
Возраст: 48
Откуда: Самара

На форуме с
Сообщений: 3702
Его благодарили: 514
Lamar писал(а):
А искажения слышны? Если нет, то усилок или копали, или какой-то элемент ерундит. Понравилась система слежения защиты на фототранзисторе, впервые вижу сделанную так.

На определённой громкости 3 гармоника прёт.
Это не защита :) Если интересно, вечером сброшу.

-----------------
" Лучше один раз увидеть....а заодно и послушать"


  Не в сети Профиль Моя система (откроется в новой вкладке)

 Заголовок сообщения: транзисторы
Непрочитанное сообщениеДобавлено: 12 авг 2017, 14:00
Аватара пользователя


На форуме с
Сообщений: 481
Его благодарили: 73
Lamar писал(а):
Понравилась система слежения защиты на фототранзисторе

Никакое это не "система слежения защиты".
Не видно разве , на схеме, для чего так сделано..

-----------------
С закрытыми глазами слух у людей моментально отшибает.


  Не в сети Профиль

 Заголовок сообщения: транзисторы
Непрочитанное сообщениеДобавлено: 12 авг 2017, 14:03
Аватара пользователя
Автор темы

Имя: Алексей
Возраст: 48
Откуда: Самара

На форуме с
Сообщений: 3702
Его благодарили: 514
Назову...плавающий А класс. Или как по ихнему..new optical classA :D

-----------------
" Лучше один раз увидеть....а заодно и послушать"


  Не в сети Профиль Моя система (откроется в новой вкладке)

 Заголовок сообщения: транзисторы
Непрочитанное сообщениеДобавлено: 12 авг 2017, 14:07
Имя: Марат

На форуме с
Сообщений: 803
Его благодарили: 167
Интересно, спасибо.
А то,что не видно- слабовато у меня с мат.частью. :D Учусь у таких, как Вы. Спасибо. Я ведь тоже многое знаю из других областей жизни, как и все на этом форуме 8-) Готов поделиться! :2piv:


  Не в сети Профиль

 Заголовок сообщения: транзисторы
Непрочитанное сообщениеДобавлено: 12 авг 2017, 14:09
Аватара пользователя
Автор темы

Имя: Алексей
Возраст: 48
Откуда: Самара

На форуме с
Сообщений: 3702
Его благодарили: 514
Lamar писал(а):
Интересно, спасибо.


Л.С. :2piv:

-----------------
" Лучше один раз увидеть....а заодно и послушать"


  Не в сети Профиль Моя система (откроется в новой вкладке)

 Заголовок сообщения: транзисторы
Непрочитанное сообщениеДобавлено: 12 авг 2017, 14:21
Аватара пользователя
Автор темы

Имя: Алексей
Возраст: 48
Откуда: Самара

На форуме с
Сообщений: 3702
Его благодарили: 514
Roxi писал(а):
Оконечник или вместе с предом
Буду копать...Но без помощи чую не получится.
Roxi писал(а):
Оконечник или вместе с предом

Что считать предом?
В режиме "директ" сигнал приходит на схему которую выложил с регулятора громкости.

-----------------
" Лучше один раз увидеть....а заодно и послушать"


  Не в сети Профиль Моя система (откроется в новой вкладке)

 Заголовок сообщения: транзисторы
Непрочитанное сообщениеДобавлено: 12 авг 2017, 14:27
Аватара пользователя


На форуме с
Сообщений: 481
Его благодарили: 73
А до регулятора разве нет ничего.

-----------------
С закрытыми глазами слух у людей моментально отшибает.


  Не в сети Профиль

 Заголовок сообщения: транзисторы
Непрочитанное сообщениеДобавлено: 12 авг 2017, 14:31
Аватара пользователя
Автор темы

Имя: Алексей
Возраст: 48
Откуда: Самара

На форуме с
Сообщений: 3702
Его благодарили: 514
Roxi писал(а):
А до регулятора разве нет ничего.

В режиме директ отключается всё...кроме регулятора громкости. А так да имеется тембра,сабсоник фильтр, тонкомпенсация. :D

-----------------
" Лучше один раз увидеть....а заодно и послушать"


  Не в сети Профиль Моя система (откроется в новой вкладке)

 Заголовок сообщения: транзисторы
Непрочитанное сообщениеДобавлено: 12 авг 2017, 14:41
Аватара пользователя


На форуме с
Сообщений: 481
Его благодарили: 73
Марку аппарата скажите. Я б полную схему глянул. :oops:

-----------------
С закрытыми глазами слух у людей моментально отшибает.


  Не в сети Профиль

 Заголовок сообщения: транзисторы
Непрочитанное сообщениеДобавлено: 12 авг 2017, 15:46
Аватара пользователя
Имя: Павел
Возраст: 57
Откуда: солнечная Хакасия

На форуме с
Сообщений: 2210
Его благодарили: 457
алек-сей,
перед применением транзисторов в ВК смотрите бету, прямые и обратные транзисторы на общий радиатор и и промерить несколько раз при разных токах и можно забить на всякие буковки,
ещё очень желательно глянуть на утечку, нормальные транзисторы легко переносят 1,5-2кратное напряжение в обратку
на приведённой схеме можно в базы транзисторов ВК 2...10 Ом воткнуть, к резистору 220 Ом, что между базами, в параллель 1,0мкФ, также этот резистор можно уменьшить Ом до 100


  Не в сети Профиль

 Заголовок сообщения: транзисторы
Непрочитанное сообщениеДобавлено: 12 авг 2017, 21:34
Аватара пользователя
Автор темы

Имя: Алексей
Возраст: 48
Откуда: Самара

На форуме с
Сообщений: 3702
Его благодарили: 514
Abent писал(а):
перед применением транзисторов в ВК смотрите бету, прямые и обратные транзисторы на общий радиатор и и промерить несколько раз при разных токах и можно забить на всякие буковки,


Транзисторы ставил не я, как бы всё заводское.
На данный момент хочется разобраться в причине появлении такой разницы.
Настроить по заводскому, отслушать...а уж потом можно попробовать
Abent писал(а):
в базы транзисторов ВК 2...10 Ом воткнуть, к резистору 220 Ом, что между базами, в параллель 1,0мкФ, также этот резистор можно уменьшить Ом до 100

:2piv:

-----------------
" Лучше один раз увидеть....а заодно и послушать"


  Не в сети Профиль Моя система (откроется в новой вкладке)

 Заголовок сообщения: транзисторы
Непрочитанное сообщениеДобавлено: 12 авг 2017, 21:40
Аватара пользователя
Автор темы

Имя: Алексей
Возраст: 48
Откуда: Самара

На форуме с
Сообщений: 3702
Его благодарили: 514
Roxi писал(а):
Не видно разве , на схеме, для чего так сделано..

алек-сей писал(а):
Или как по ихнему..new optical classA

Roxi писал(а):
Марку аппарата скажите.


А....Усилитель DENON PMA-860

Красив зараза, да и с сидюком DENON неплохо смотрится. Осталось петь правильно научить. 8-)

-----------------
" Лучше один раз увидеть....а заодно и послушать"


  Не в сети Профиль Моя система (откроется в новой вкладке)

 Заголовок сообщения: транзисторы
Непрочитанное сообщениеДобавлено: 12 авг 2017, 22:09
Имя: Марат

На форуме с
Сообщений: 803
Его благодарили: 167
Алексей, Abent расписал методу, которой пользуюсь и я, тем более, если транзисторы пошли гораздее по частоте.Изготовитель не поставит отличающиеся по характеристикам детали (подбирать не будут, но партия всегда одна, даже у китайцев.Только наша Расея в этом плане впереди планеты всей, как бы мы ее не любили) т.е все цифро-буквенные должны быть одинаковы. Если не так, значит ,ковыряли.
По поводу изменения класса по ходу работы читал, читал,читал. Понял, что ничего не понял- туфта это. Пытался собрать дживик с подобной штукой :D


  Не в сети Профиль

 Заголовок сообщения: транзисторы
Непрочитанное сообщениеДобавлено: 13 авг 2017, 06:31
Аватара пользователя
Имя: Павел
Возраст: 57
Откуда: солнечная Хакасия

На форуме с
Сообщений: 2210
Его благодарили: 457
было как-то: полистал ебей, гляжу 1943/5200 по божеской цене у одного продавца, рейтинг высокий, под 700 продаж сего продукта, заказал кучку...
ну и на рейку их П-образную, бету глянуть, да на границу ОБР загнать
применяю самопальный разъём, одеваю на ноги тр-в и лабораторный бп с ампер и вольтметрами, промеряю на несколько раз, температуру довожу гр до 70и
Вложение:
тр.jpg [ 197.83 КБ | Просмотров: 1835 ]

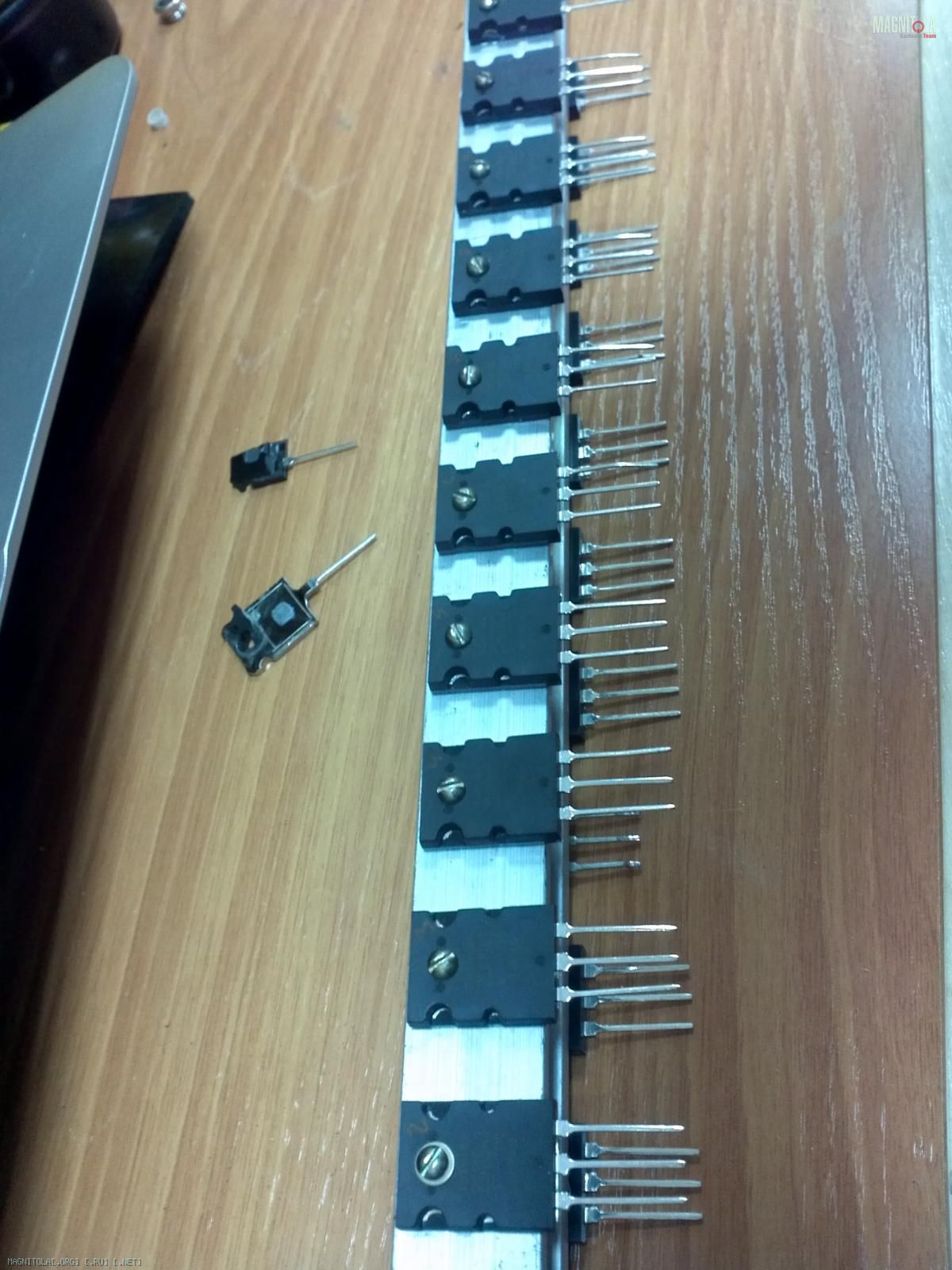

загнал................. хлоп, хлоп, хлоп, мгновенно, без сопротивления, вот результат  до измерения начала пробоя даже дело не дошло , сразу отмечу , что даже младший брат 1941 с "сестрой" эти испытания(старшебратские токи!) выдержали легко и не принуждённо
Вложение:
тр2.jpg [ 135.78 КБ | Просмотров: 1835 ]
подделки


  Не в сети Профиль

 Заголовок сообщения: транзисторы
Непрочитанное сообщениеДобавлено: 13 авг 2017, 06:53
Аватара пользователя
Имя: Павел
Возраст: 57
Откуда: солнечная Хакасия

На форуме с
Сообщений: 2210
Его благодарили: 457
нашёл, когда-то писал:

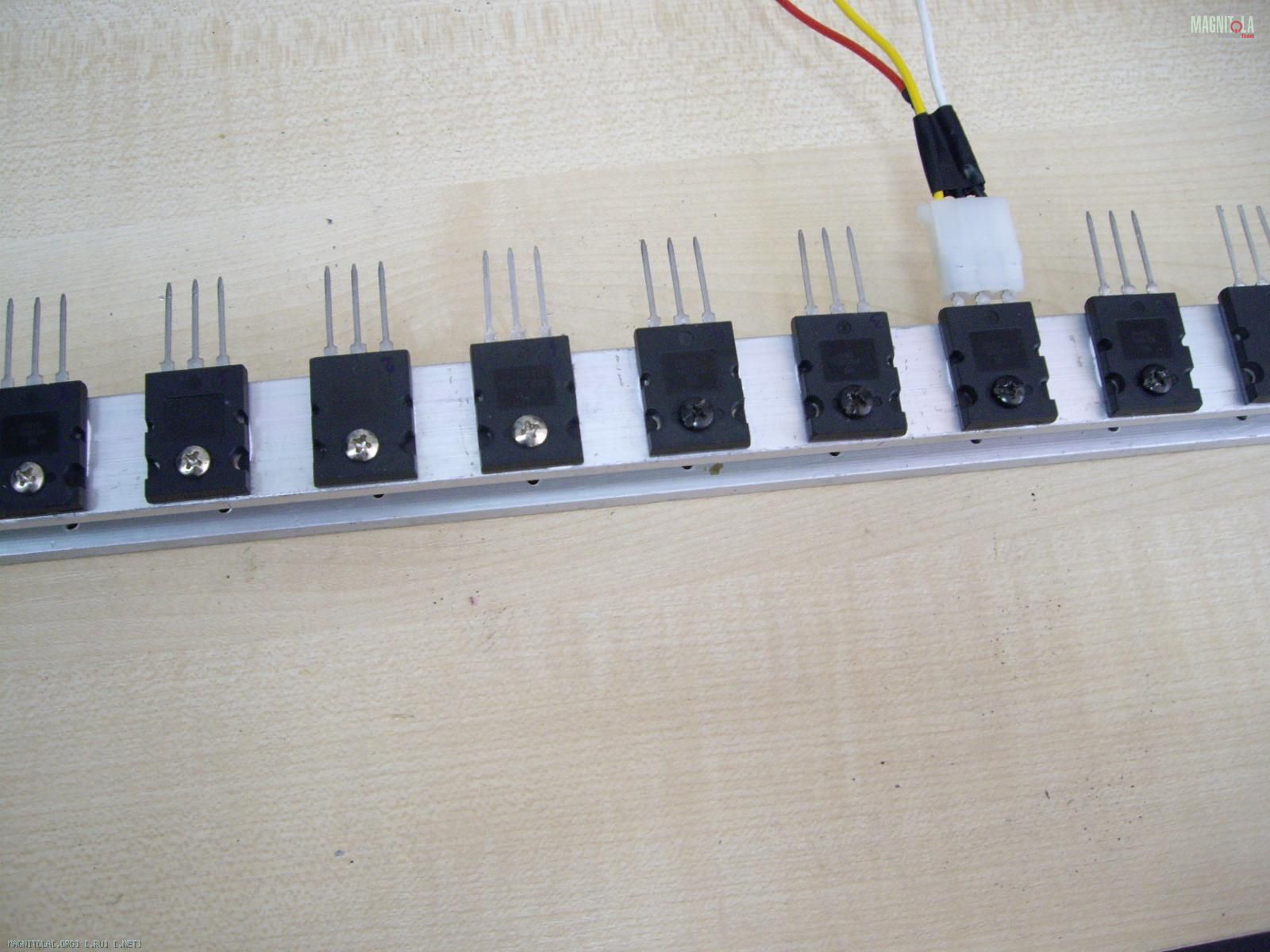

Когда подбираете пары по Ку в ВК, удобно это делать на общем не массивном радиаторе.
Вложение:
тр3.jpg [ 191.21 КБ | Просмотров: 1833 ]

Я это делаю при 15, 25, 35 В, и токе до 5А(для таких как на фото), например установили 15В и "пробежались" разъёмом по "линейке" сек 5 на транзистор, раза 3, потом 25В и т.д., записывая результаты разумеется, при подобном измерении транзисторы имеют приблизительно одинаковую температуру, результаты более достоверные, более ~70 градусов стараюсь планку не разогревать


  Не в сети Профиль

 Заголовок сообщения: транзисторы
Непрочитанное сообщениеДобавлено: 13 авг 2017, 11:48
Аватара пользователя
Автор темы

Имя: Алексей
Возраст: 48
Откуда: Самара

На форуме с
Сообщений: 3702
Его благодарили: 514
Roxi писал(а):
Оконечник или вместе с предом . Определитесь, где причина.

алек-сей писал(а):
кроме регулятора громкости.

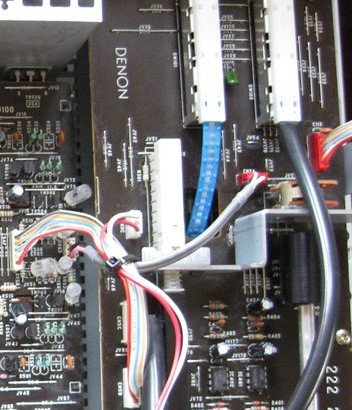

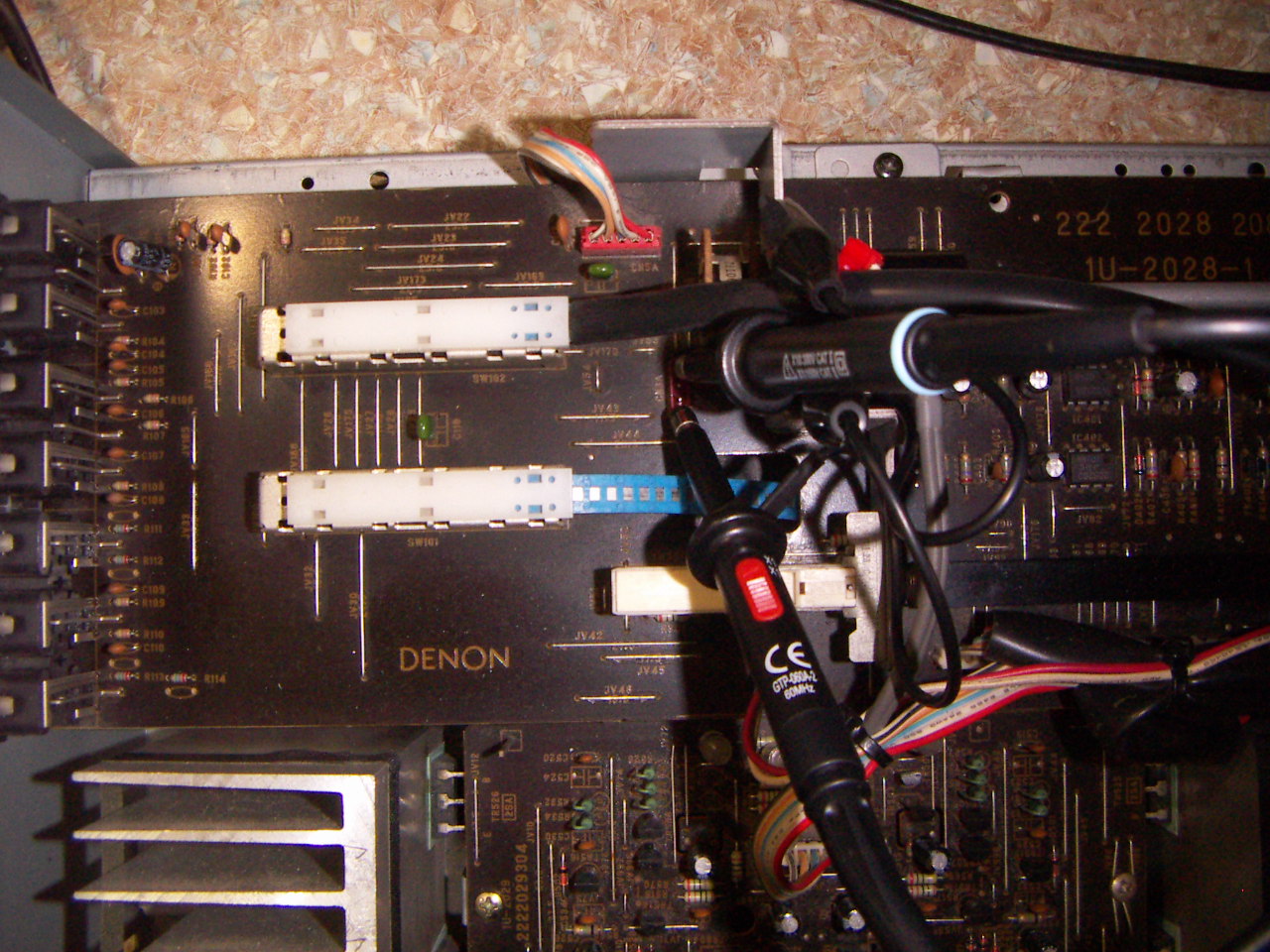

Отключил оконечник, перевёл в директ. И не включая усилителя подцепил щупы на выход регулятора громкости.

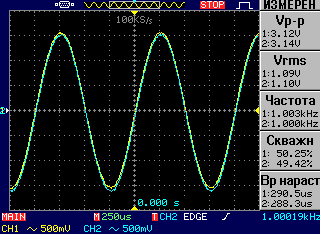

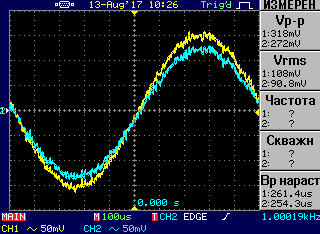

Получилось так. Чем меньше громкость, тем лучше видно. Может это быть причиной?
Ниже разницу измерить не получилось, помехи лезут в осцилл.
В неком центральном положении у регулятора громкости есть какая то мертвая точка. При вращении ничего не меняется. Номинал 33 кОм.


Вложения:
РГ.jpg [ 89.44 КБ | Просмотров: 1811 ]
DS0000.BMP [ 17.15 КБ | Просмотров: 1811 ]
DS0001.BMP [ 18.6 КБ | Просмотров: 1811 ]
DS0002.BMP [ 18.62 КБ | Просмотров: 1811 ]
DS0003.BMP [ 19.09 КБ | Просмотров: 1811 ]
PICT0312.JPG [ 370.67 КБ | Просмотров: 1811 ]

-----------------
" Лучше один раз увидеть....а заодно и послушать"
  Не в сети Профиль Моя система (откроется в новой вкладке)

 Заголовок сообщения: транзисторы
Непрочитанное сообщениеДобавлено: 13 авг 2017, 12:41
Аватара пользователя

Возраст: 57
Откуда: Самара

На форуме с
Сообщений: 3912
Его благодарили: 620
алек-сей, боюсь, что-то очень даже, от этой схемы не получишь. Звук будет примерно, как у Грюндиков 7000 серии. Не плохой, но ничего особенного не будет. Всё достаточно стандартно. Оптлпара, я вижу, несколько изменяет ток покоя, но никакого класса А там нет ( ну может до 100 мВт). Так что, париться с подбором выходников, смысла нет ( тем более, это будут сотые доли процента).


  Не в сети Профиль

Показать сообщения за:  Поле сортировки
Начать новую тему Ответить на тему  [ Сообщений: 323 ]  На страницу 1, 2, 3, 4, 5 ... 11  След.

Часовой пояс: UTC + 3 часа


Кто сейчас на форуме

Сейчас этот форум просматривают: Yandex и гости: 2


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:

Создано на основе phpBB® Forum Software © phpBB Group
© 2013-2020 Sound Space - форум о музыке и аудиотехнике
Разработка логотипа - artcore.top

    hosted by .masterhost
