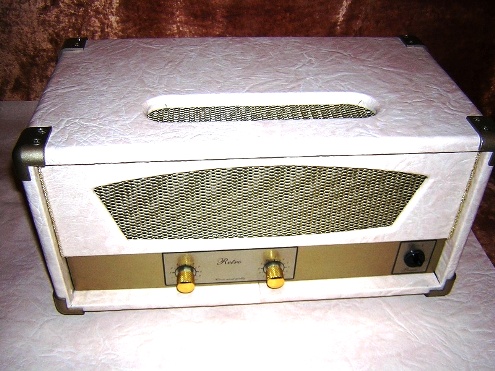

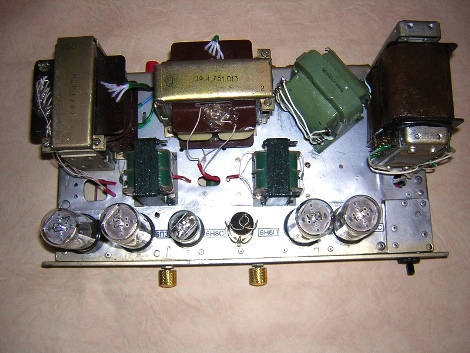

Желание создать усилитель “Retro” было навеяно воспоминаниями о том звуке, который когда то довелось слушать в далёких шестидесятых прошлого века из ламповых приёмников советского производства. Удивительно но этот звук почему то запомнился как превосходный, хотя сегодня он таковым уже не является. Возникло желание сделать усилитель на советских лампах с максимально возможным качеством звука и из самых доступных деталей. Внешний вид усилителя и фото монтажа
представлены ниже.



Технические характеристики усилителя « Retro »
Выходная мощность 2 х 6 Вт или 2 х8 Вт ( лампы 4 х 6П6С или 4 х 6П3С )
Полоса частот 20Гц – 50 кГц ( - 3 дБ ) ( Rн = 4 или 8 Ом )
Нелинейные искажения Менее 3 % ( во всей полосе частот )
Сигнал / шум Минус 76 дб
Сигнал / фон Минус 69 дБ
Входной сигнал 1,5В / 20 кОм
Габариты 420 х 210 х 240 мм

Принципиальная схема имеет ряд особенностей:
- Это двухтактный стерео усилитель с выходными каскадами работающими в режиме АВ с автоматическим смещением и без общей ООС (отрицательная обратная связь) и без местных ООС. - Первый каскад усилителя собран на ½ лампы 6Н8С и не имеет разделительного конденсатора в первой сетке. - В качестве разделительного конденсатора между первым и вторым каскадами применён К73-15 (0,15 мкФ х 400 В). Это плёночный, фольговый конденсатор обладающий приличным нейтральным звуком.
- Второй каскад фазоинверторный (в качестве фазоинвертора применён трансформатор собственного изготовления.
- Третий (выходной) каскад собран на лампах 6П3С. Применённые режимы позволяют применять в выходном каскаде, без каких либо изменений в схеме, другие лампы (6П6С или 6Ф6С). На мой взгляд лучший результат дают 6П6С.
- Выходной трансформатор собственного изготовления позволяет подключать нагрузку 4 Ома или 8 Ом (переключаются с помощью тумблера). В последствии все шунтирующие конденсаторы ( на 0,22 мкФ) в цепях автоматического смещения и анодного питания каскадов, были удалены что положительно сказалось на качестве звука.
Моточные данные трансформаторов усилителя “Retro”:
1. Трансформаторы : - фазоинвертора
1-й вариант I -20 Гн; 725 Ω; Iо ≤ 0,02 А; n = 0,6;
Сердечник Ф 17 х 22; μ =150
Δf – 20Гц ÷ 55 кГц; Rн = 2 х 10 кОм ; (лампа 6Н6П)
I – 5400 вит. Ø 0,1 мм; II – 2 х 1620 вит.; Ø 0,08 мм;
Первичка и вторичка содержат по 6 секций. δ = 0,1мм;
АЧХ усилителя с этим трансформатором на 20 Гц имеет завал – 3 дб,
позднее был разработан и изготовлен второй вариант трансформатора,
который обеспечивал на 20 Гц имеет завал – 1 дб, разница в звуке получилась очень большая
в лучшую сторону.
2-й вариант - фазоинвертора 2-й вариант I -36 Гн; 1054 Ω; I ≤0,02 А; n = 0,424;
Сердечник ШЛ 19 х 32 μ =330
Δf – 12Гц ÷ 24 кГц; Rн = Rн = 2 х 10 кОм ; (лампа 6Н6П)
2. Трансформатор выходного каскада
I - 27 Гн; 662 Ω I ≤0,06 А; сердечник ШЛ 25 х 32 μ =330;
n4 = 0,0196; n8 = 0,0276;
Δf – 20Гц ÷ 24 кГц; Rн = 4Ома; Rн = 8 Ом ; ( 2 лампы 6П3С или 6П6С)
I – 4086 вит. Ø 0,15 мм; ( 12 секций по 341 вит.)
II 4 – 80 вит.; Ø 0,84 мм; ( 3 обмотки по 80 вит. в параллель Ø 0,51 мм )
II 8 – 113 вит.; Ø 0,71 мм; ( 2 обмотки по 33 вит. в параллель Ø 0,51 мм )
первичка содержит 12 секций
вторичка содержит 5 секций. δ = 0,15мм;
В качестве накального трансформатора был применён ТН – 39

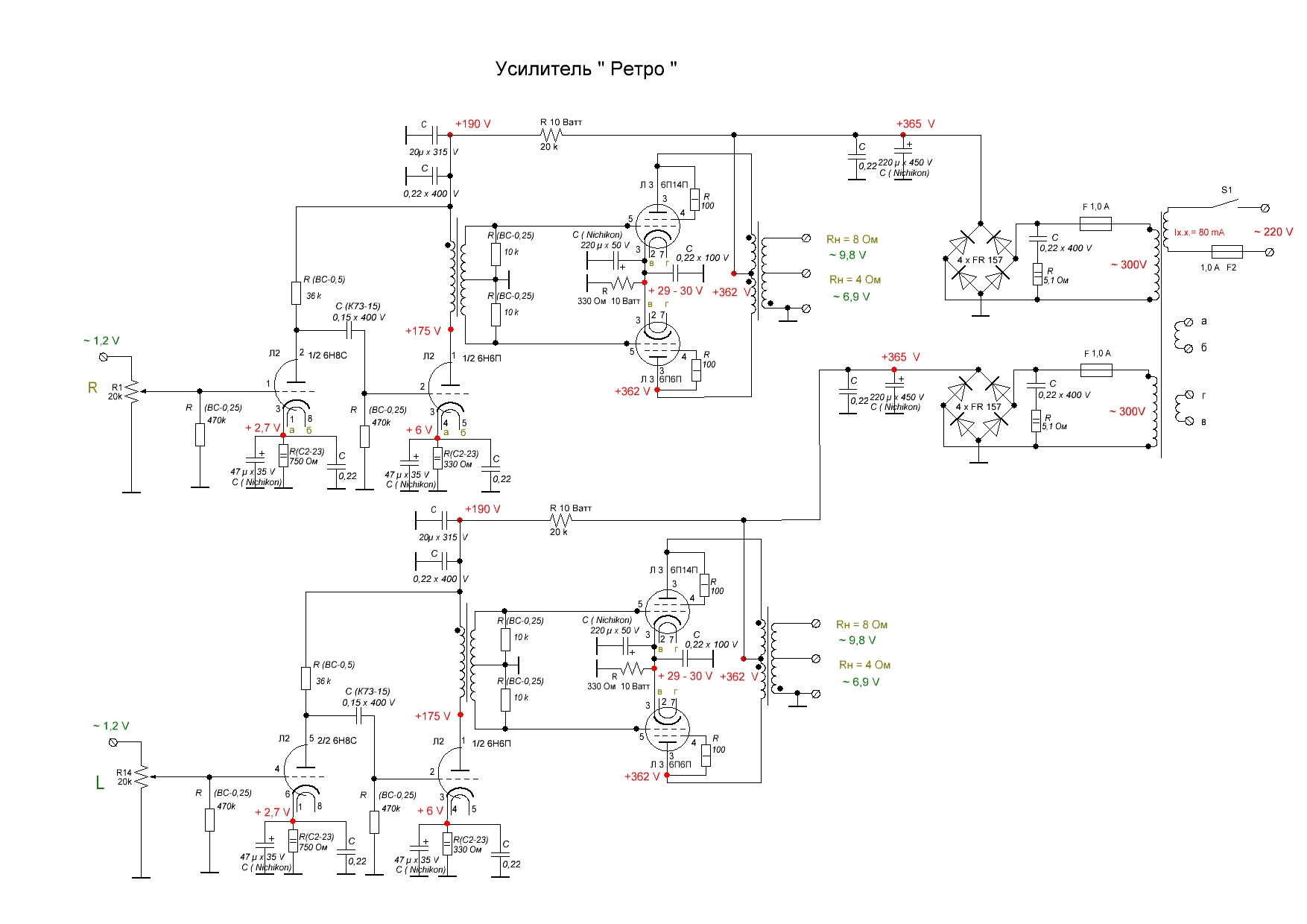

Схема лампового усилителя Retro:

Что касается звука этого усилителя, то он получился очень натуральным, быстрым, кристально чистым, обладает большой энергетикой. Усилитель легко раскачивает акустику с чувствительностью 86 дб, и воспроизводит музыку значительно лучше импортных усилителей в ценовой категории до 2000 $. Дерзайте, пробуйте, это в ваших силах.
С уважением sound.

В схеме усилителя ошибочно указана Л3 6П14П, должна быть 6П6П.
