Работа дежурного КИПовца - она такая: бывает, только и успеваешь устранять неполадки оборудования по производству, а бывает – сидишь и ждешь звонка, когда же чего опять сломается))
Вот в такие свободные часы, чтобы занять себя чем-то интересным, решил я наваять себе рабочий усилок. Без особых претензий: монофонический, максимально простенький, чтобы заменить скучную заводскую радиоточку, и была возможность послушать что-то на свой вкус. Благо, закрома нашей мастерской богаты на всякое барахлишко, которое можно пустить в дело. Да и «мусорки» с утильсырьем – это Клондайк, для тех, кто понимает))

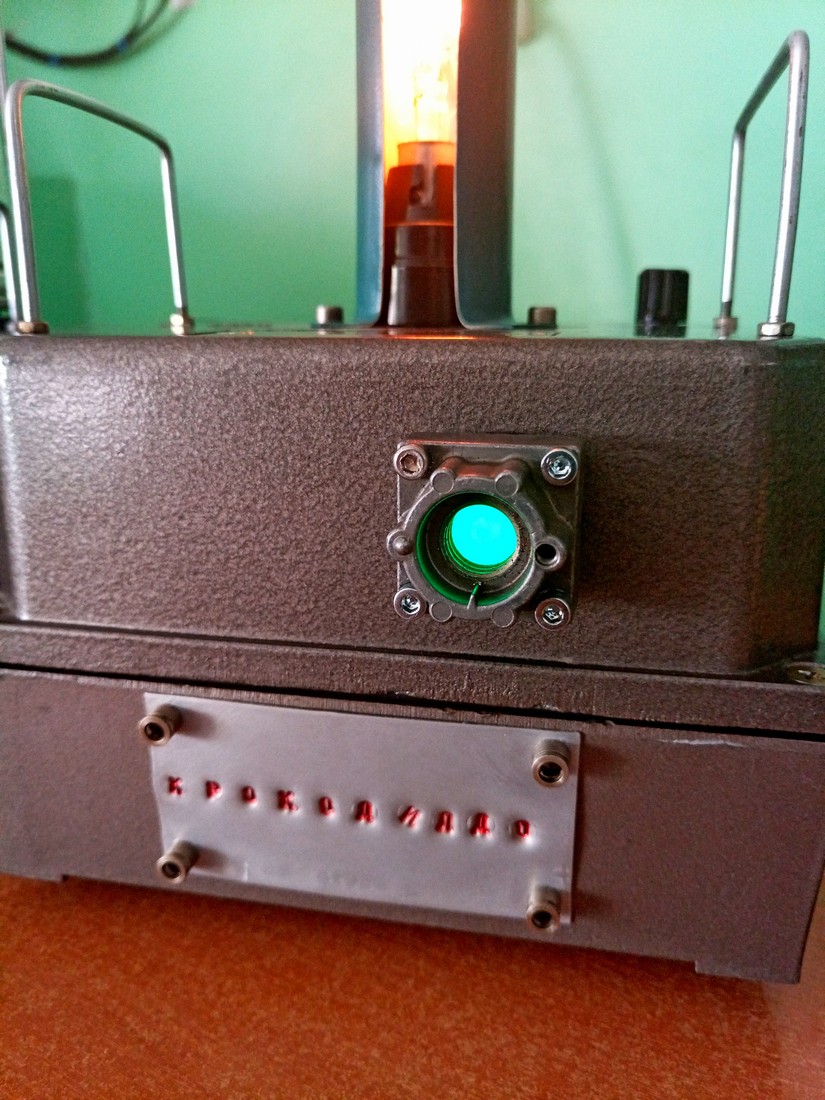

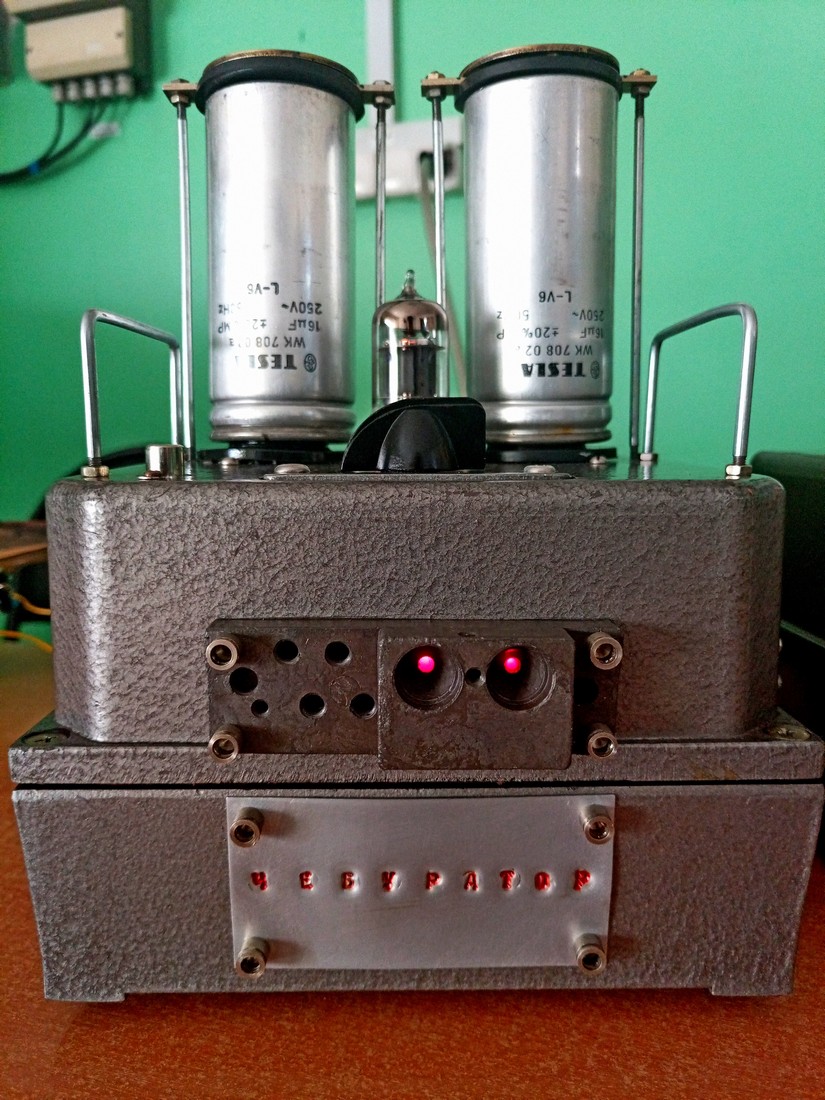

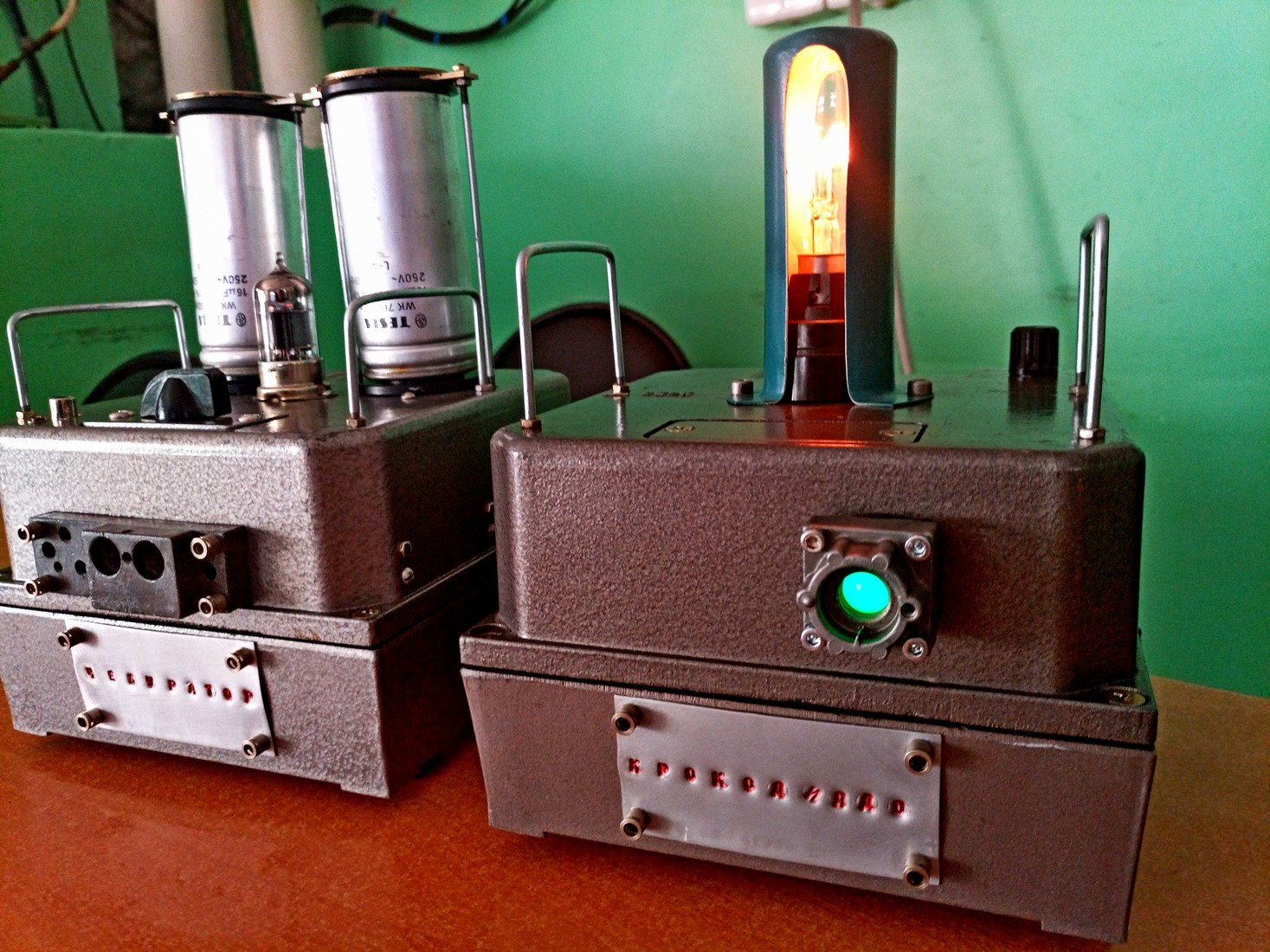

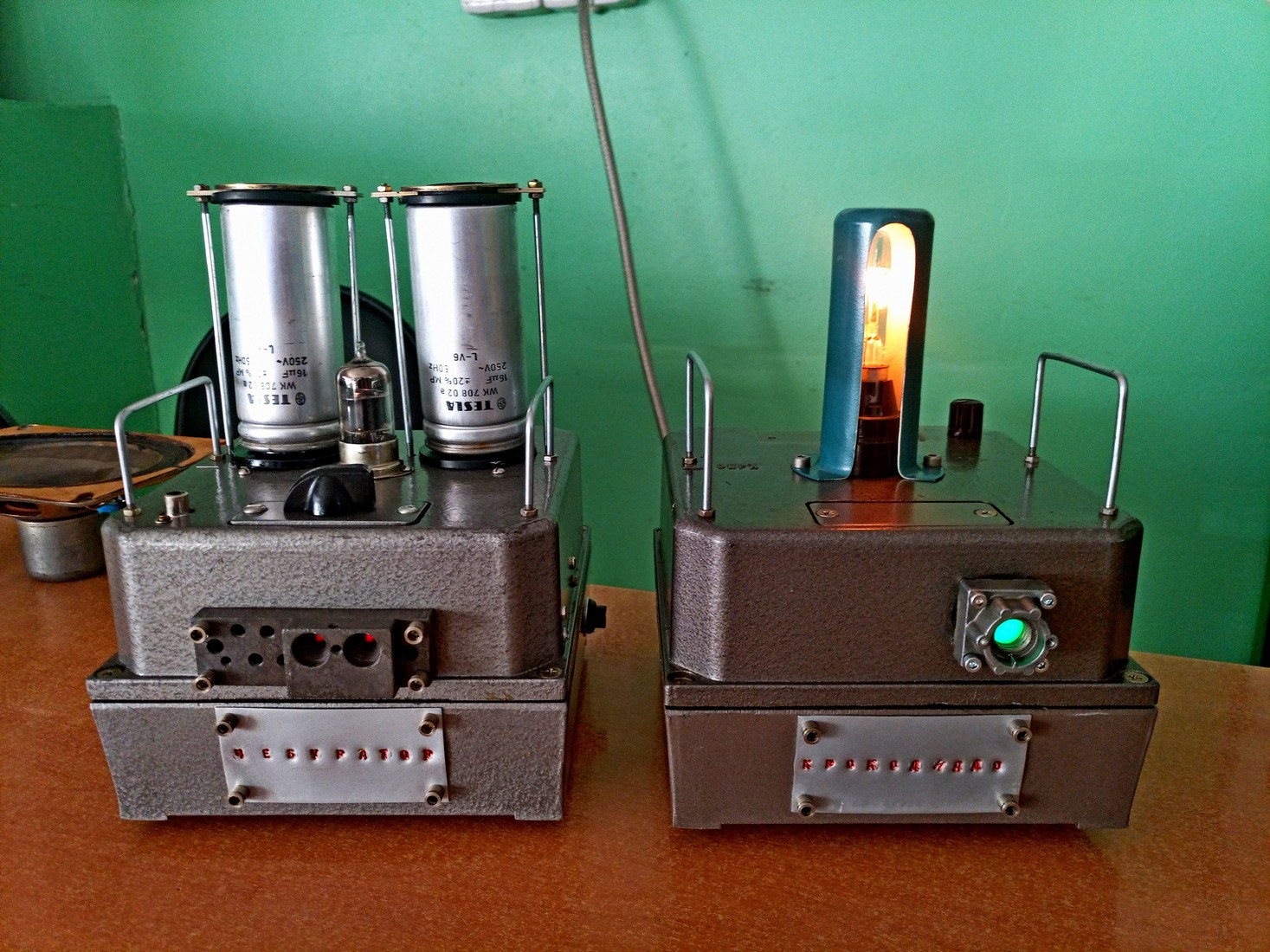

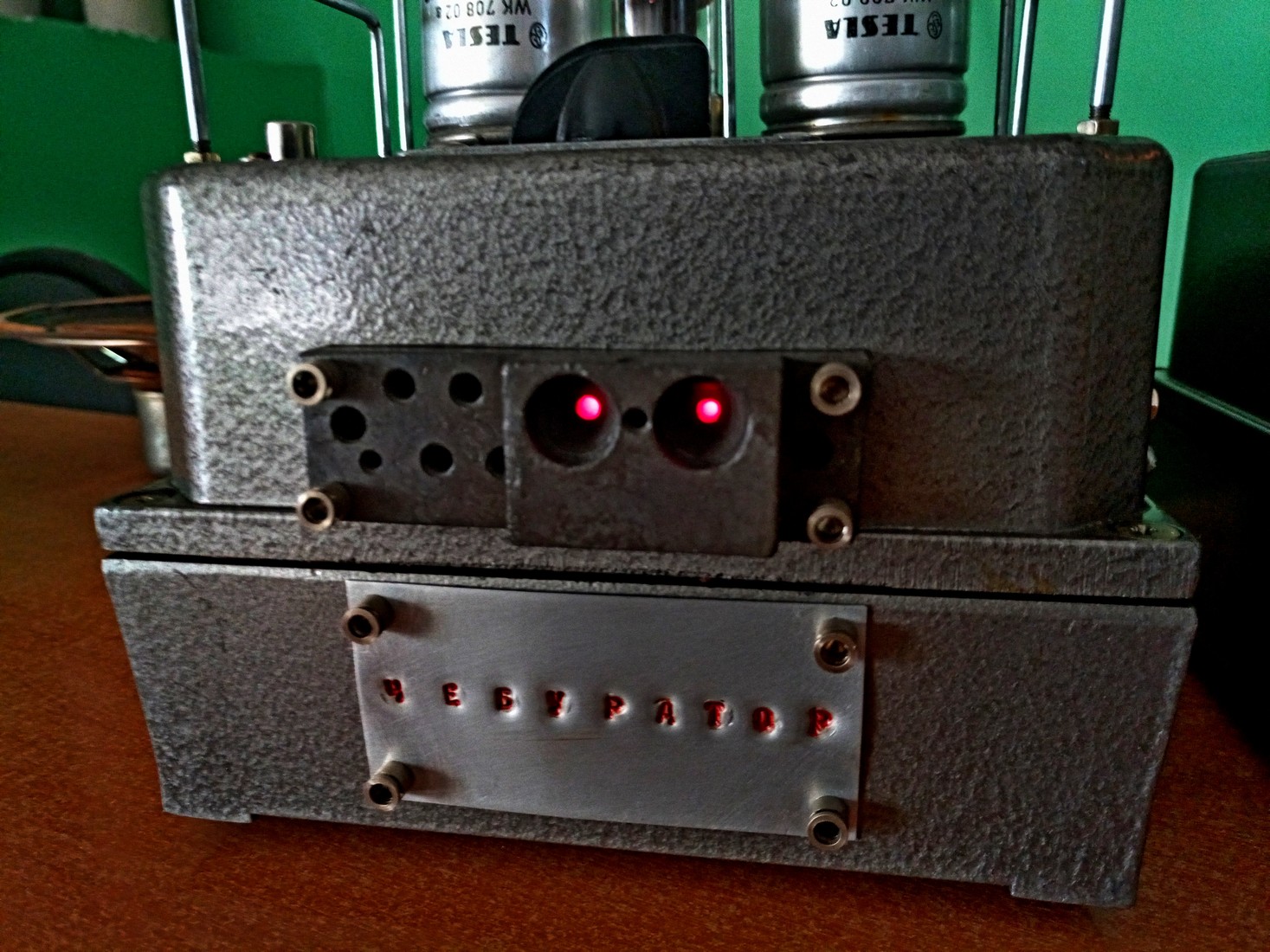

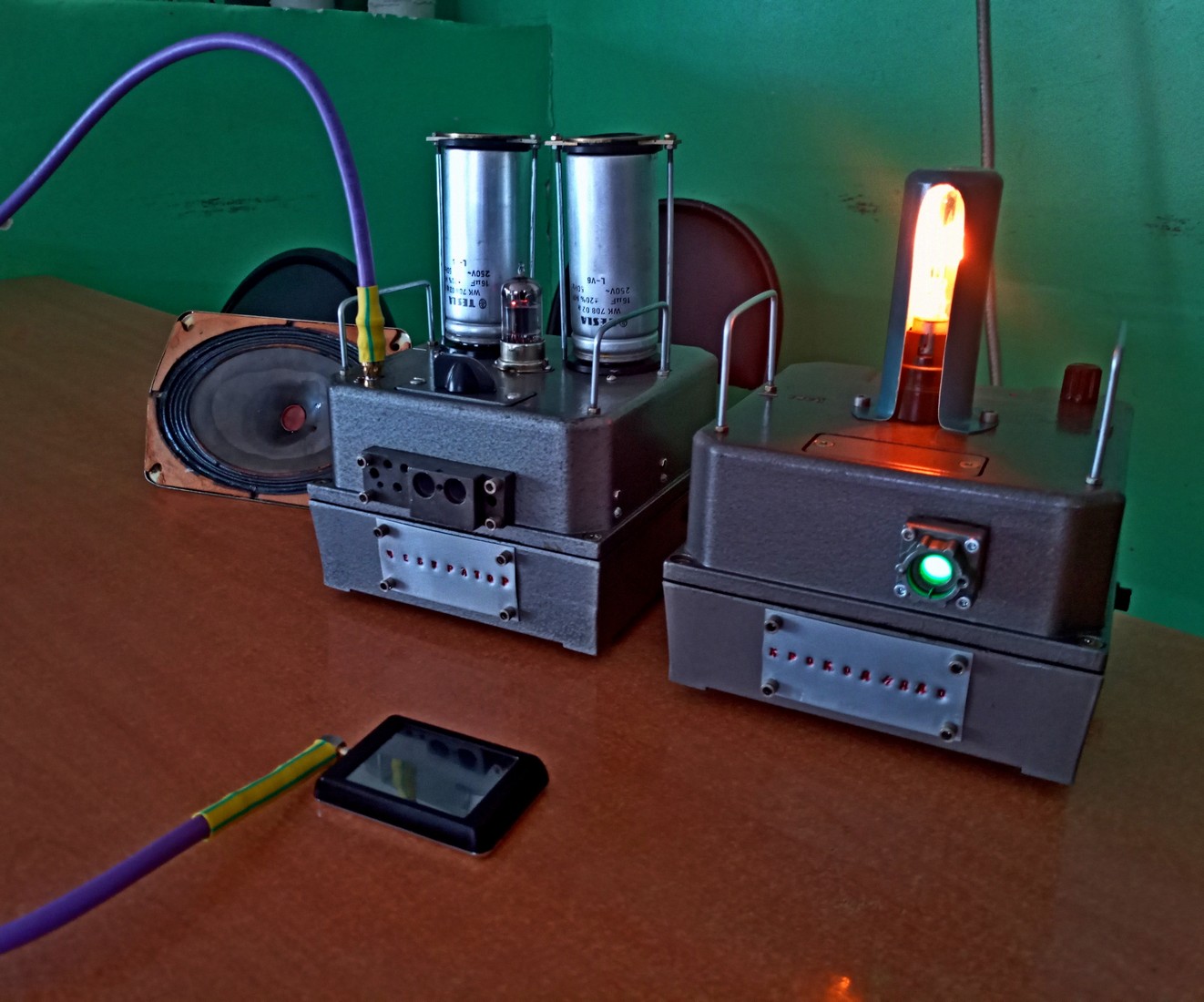

Не торопно, день за днем, пилил я своего монстрика…) В итоге вымахало вот такое двухблочное чудище со стёбным названием «Чебуратор и Крокодилдо»)))

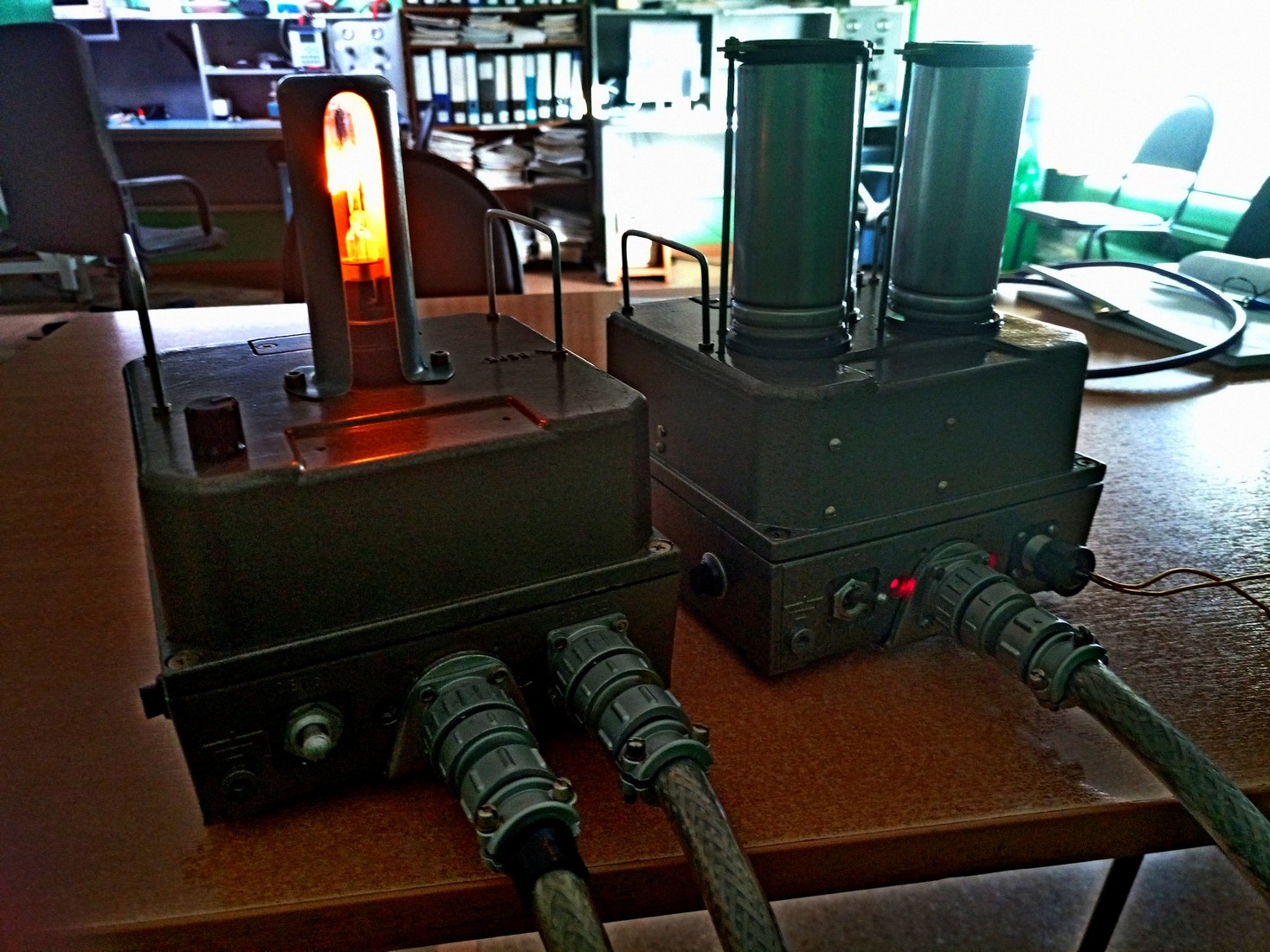

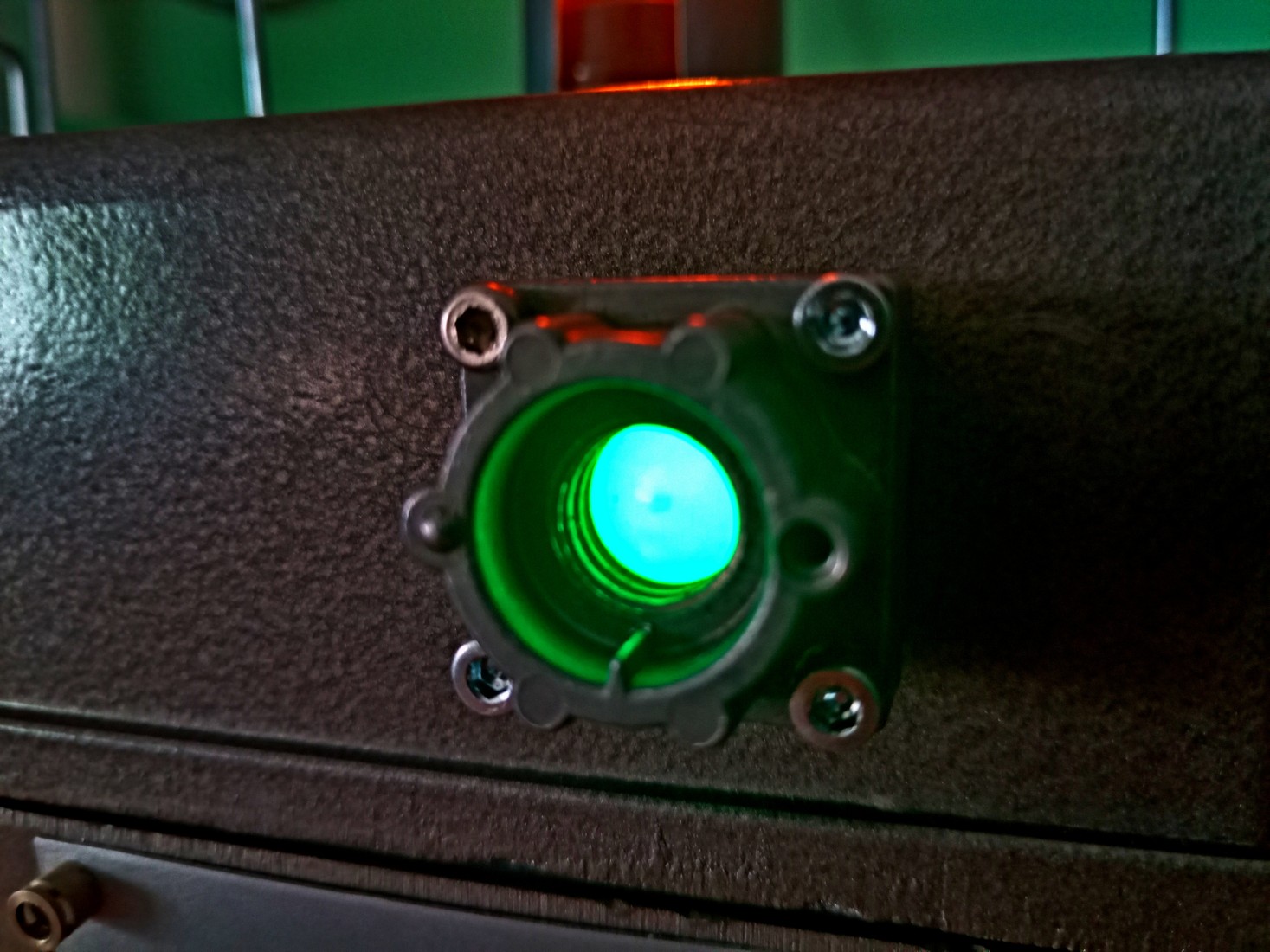

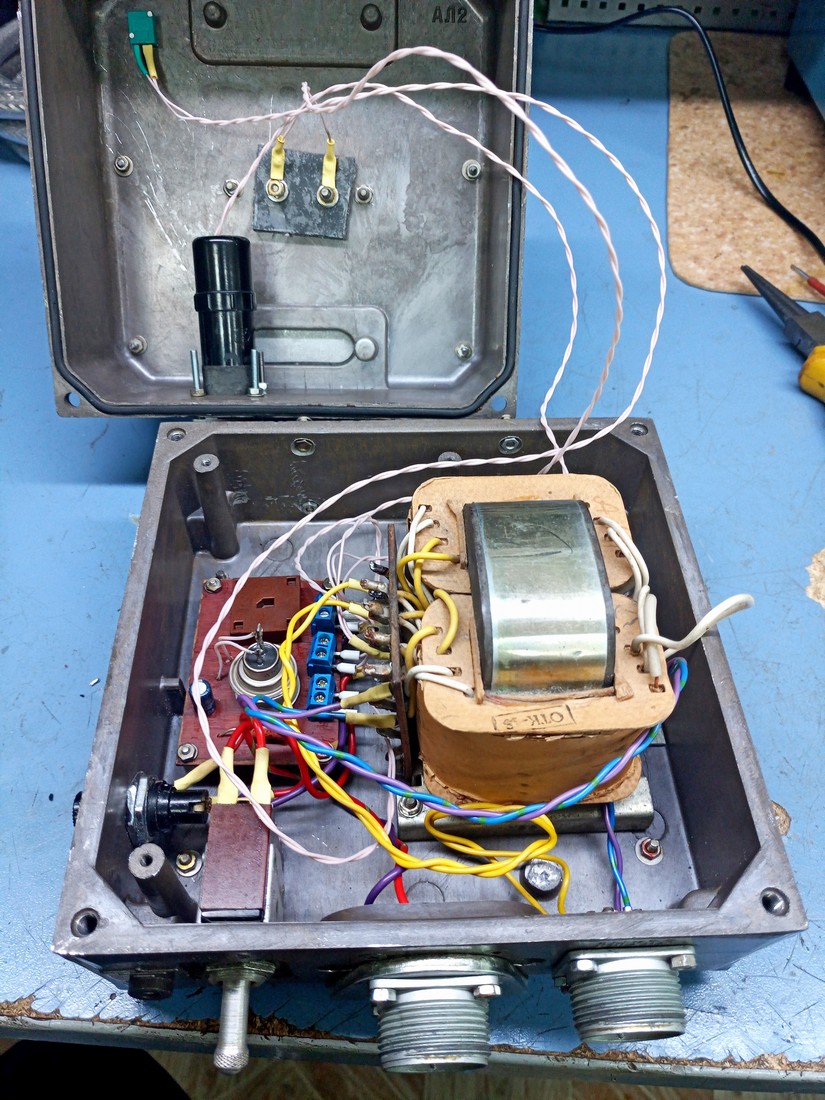

Первый – это, собственно, сам усилитель, второй – блок питания к нему (точнее, только трансформатор), и тиристорный регулятор подсветки лампы (чтобы нить накала горела чуть-чуть, типа ночника).

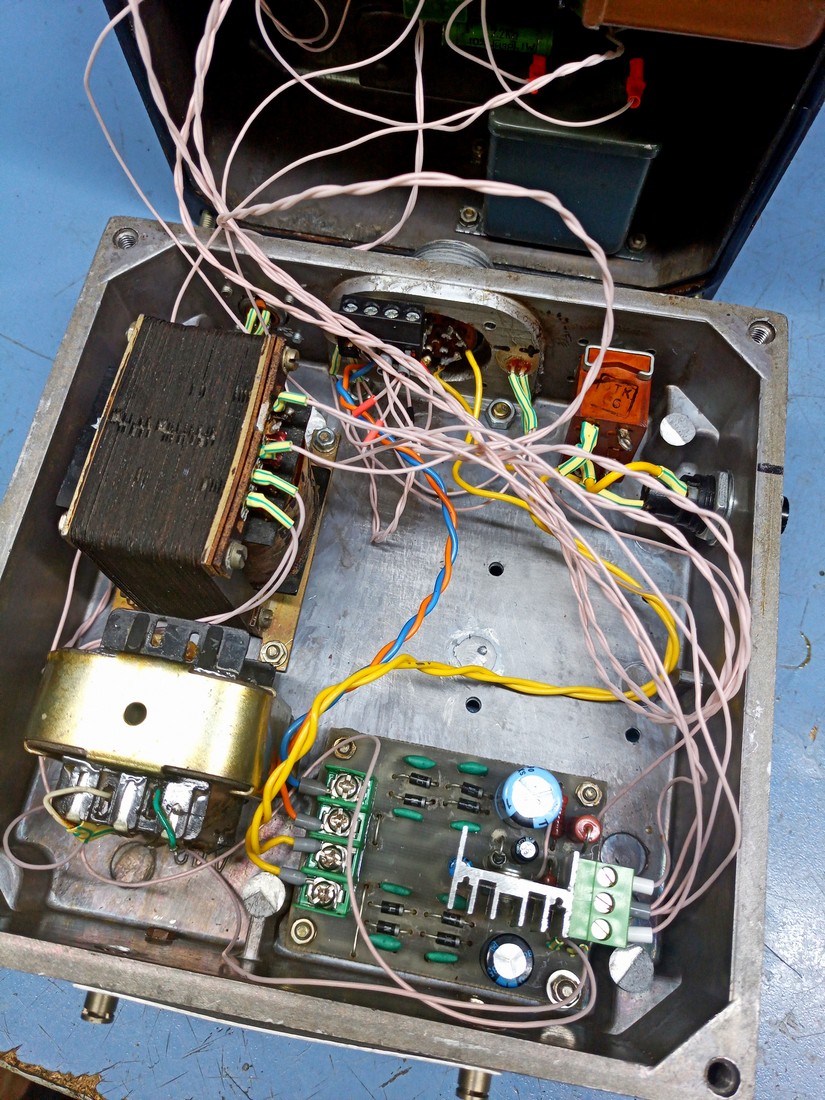

Монтаж по большей части – навесной. Платы регулятора и стабилизатора БП нарисовал в Spring Layout (первая проба пера – получилось хорошо, мне понравилось). Далее – печать на термотрансферную бумагу, утюг, травление. Короче, классика жанра….

Корпуса взял от списанных преобразователей пневмоэлектрических ППЭ-2 (лохматого 1988-го года выпуска). Колпак для лампы – деталь от старого ротаметра. Детали декора – вообще неизвестные штуки из мусорки)) Шпильки для конденсаторов и приборные ручки напилил сам, нарезал резьбу на них. Подложки под Тесловские маслонаполненные кондеры – какие-то сальники от автопрома (просто полпакета отдали – валялись, ждали своего применения).
Короче, слесарки было в десять раз больше, чем самой пайки))

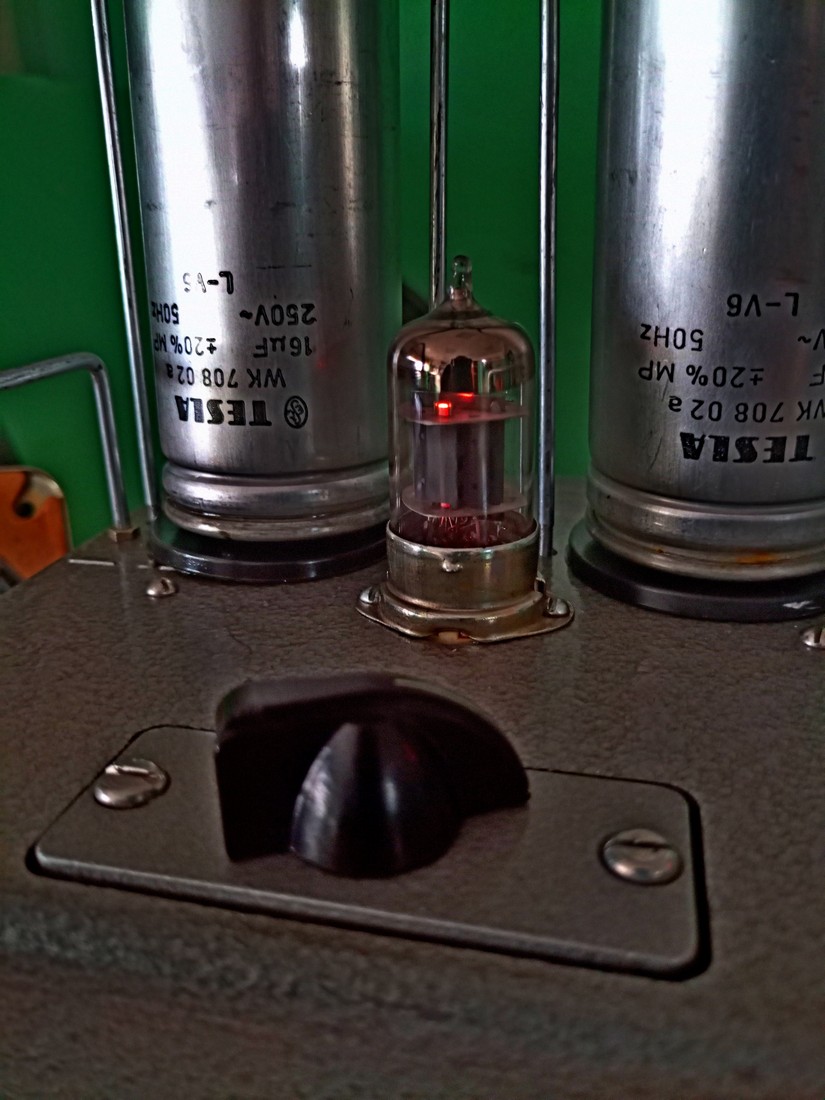

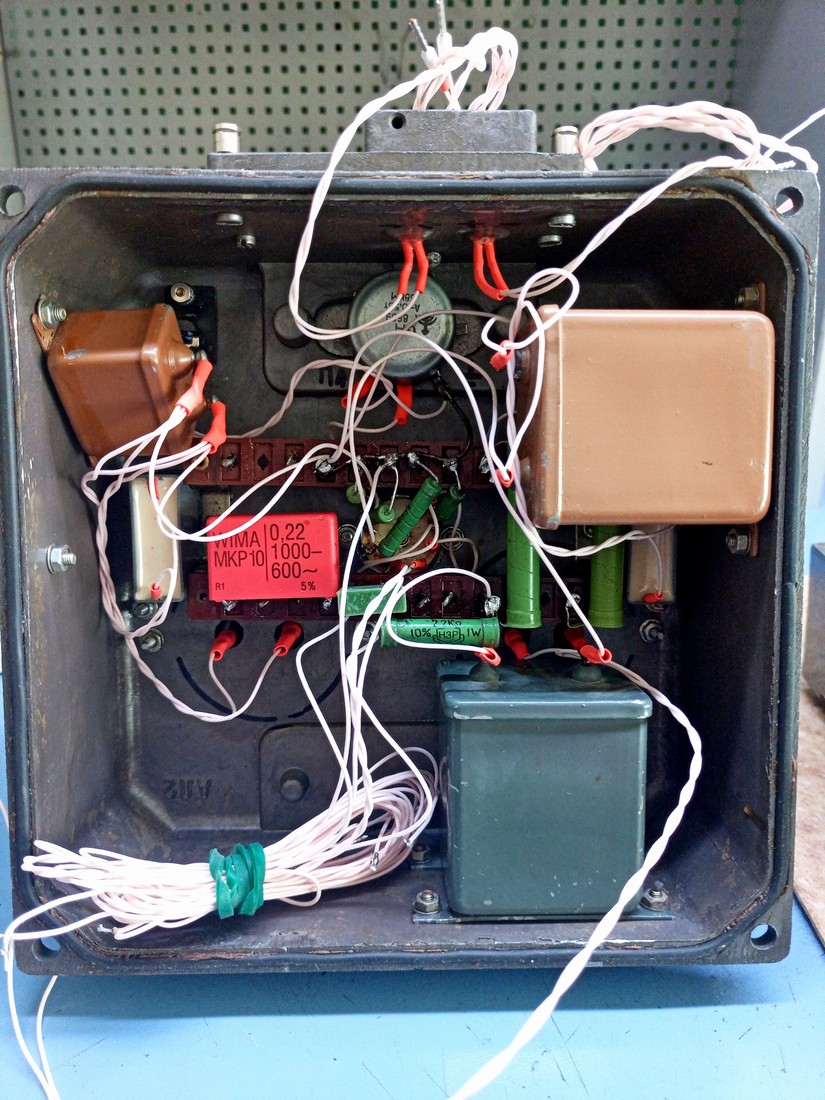

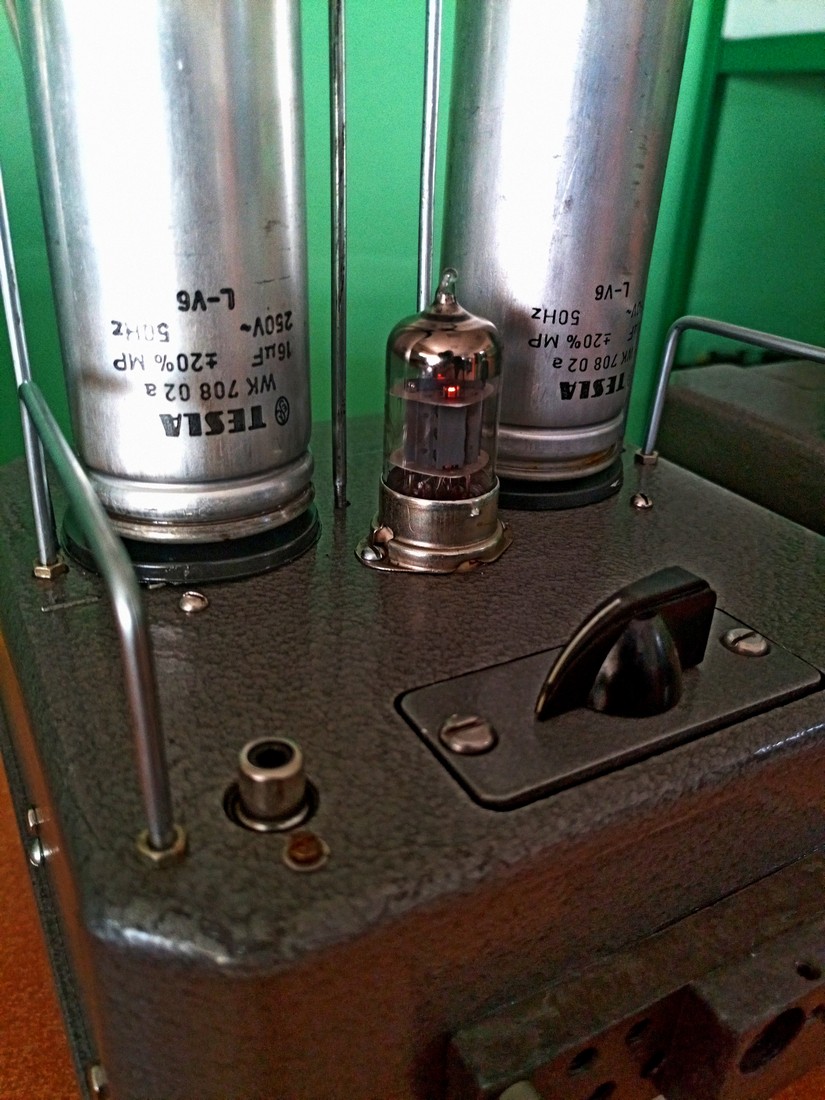

По деталюшкам: конденсаторы, в основном, бумага\масло. Есть немного пленки хорошей, чисто неметчина (из приборов Siemens). Резисторы – угольные ВС. Лампа - 6Ф1П.

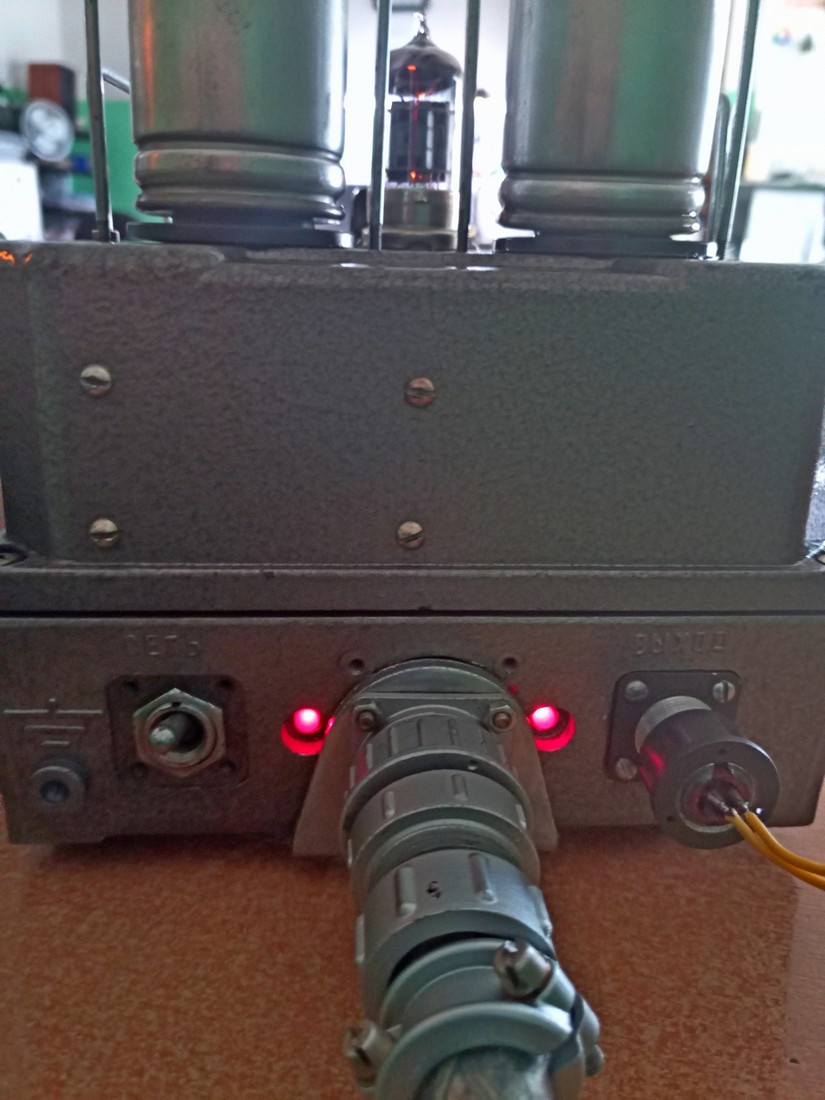

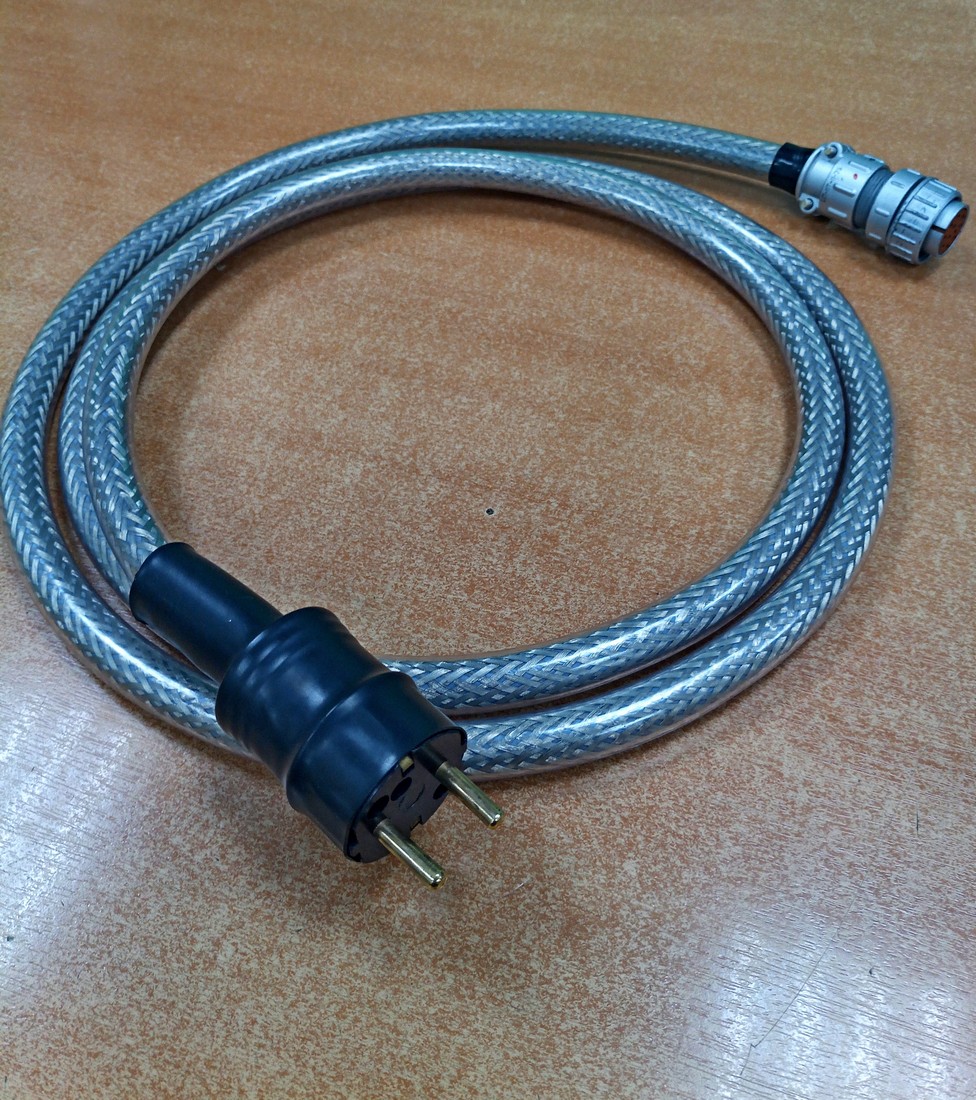

Шнур питания сварганил прямо по аудиофилическим канонам)) Провод реально шикарный, из проф-сектора: 18 многожильных проводников в экранирующей оплетке. Шуньята Рисёч нервно курит в сторонке)))



Запустил пока на динамике без всякого оформления. С плеера карманного.







Игратъ, сцуко, душевненько. Буду пилить ему колонку какую-нибудь. Может щит, может ОЯ. Пока не знаю, надо обмозговать, прикинуть по материалам, чо кого))
Местные КИПовцы молодые теперь смотрят восхищенно, но с опаской (моньяг, какой-то! ). А я им втираю дичь про аналог, винил, про гармоники и т.д. (нувыпонели ).
Теперь надо выбивать себе специальный уголок на работе – буду двигать идеи правильного аудио в массы!

ПС. Извиняйте, если что, фотки с телефона))

ААААААА Алексей отжег по полной в очередной раз.... лютый респект!)))

У Плейнжера появился серьезный конкурент!

Стимпанк получился. Колонку тоже надо из силумина под молотковой эмалью. Или из карболита

Я продолжаю окуевать, господа......)))))
вы таблички видели??????????????????????

Так это в слесарке всегда есть. Набор букв, цифр и молоток

Так, первые эмоции улеглись... теперь поговорим о серьезном - авторских правахъ...
вопрос в лоб - откуда утащено бренд "Крокодилдо"?)))

Из закоулков моего воспаленного воображения))

Ну, я так прикинул, если есть Чебурашка, у него должен быть друг Геннадий)) (т.е. крокодил).
Из-за торчащей фаллической конструкции на верхушке такое вот непотребство и навеяло))

Так вот же он , ёптить - сироптить !

Да как бы я ни на что не претендую - идея то на поверхности лежала)))

Кстати, что под эти брэндом выпускается, извольте спросить?))

В 2020 году я публиковал тут вот эту картинку, она моя. Я только только придумал этот термин, и тут же художественно воплотил, стремясь увековечить...)

Фольклор Даже жидкость для вэйпов с таким названием уже есть))

вот сцукко.... патентовать надо было сразу...)))
теперь как Жигулевское пиво будет - кто хочет, делай пиво под этой этикеткой...
Даже один сорт мочи от Балтики гордо носит это имя))


ненене, я о таком хай-энде разве имел что против, наоборот, распирает гордость)

А акустику надо делать из производственных громкоговорителей.
Чтобы с производства ничего не выносить и не заносить...
Если у вас есть " громкая связь" такие колонки должны висеть...
Там динамиков по 7....Хорошо спевают.... Я такие дербанил...

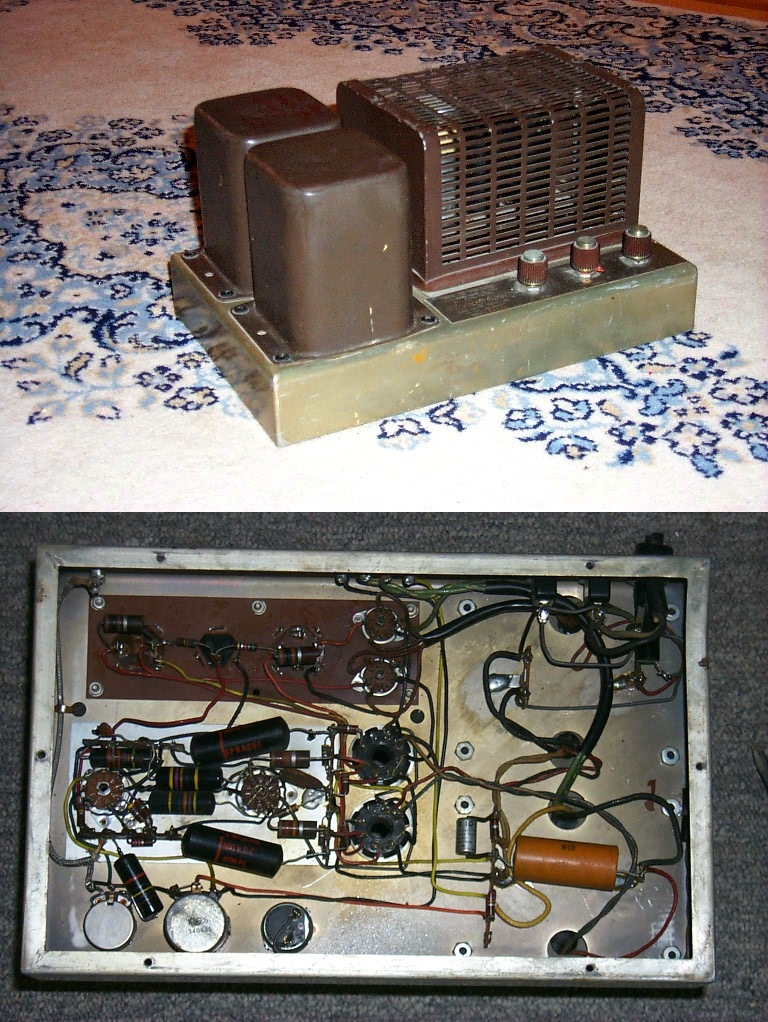

Тоже в 80 г работал на заводе дежурным КИПиА.Учитывая наличие под рукой элементной базы и много интуазма собрал Усилитель Зуева с многопетлевой ООС!А какой я туда транс намотал на сердечнике от ЛАТР.Работал душевно!!А эпопея выноса его с завода-целая шпионская оперция! Вот только в 90г при перееездах пролюбил его , о чем очень горюю...

Тоже 27 лет отработал на заводе наладчиком КИПи А. Было много времени для самообразования и творчества (для себя и для завода). Шеф монтажники из ФРГ, увидев наши поделки,говорили-это не будет работать, а потом тайком фотографировали. Некоторые темы из электрики и электроники они просто не знали. Когда мне было 56 лет,переехал в другой город.С трудом устроился на пивзавод (менеджеры говорили,что слишком стар. При местном владельце завода, нас было вместе с электриками 27 человек (это солодовня-одно из подразделений завода). Потом владельцами стали турки. Через год перешли на европейские стандарты-нас осталось 7 человек. Киповец и электрик в одном лице и иногда слесарь. Практически работали целую смену с полной загрузкой,года три к нам никто не устраивался на работу. Платили относительно хорошо,главное ценили деловые качества. Политика владельца завода была такая-60 лет работнику-за ворота,на заслуженный отдых. Но мне каждый год предлагали продлить контракт. Ушел на пенсию в 69 лет, но это уже по инициативе головного офиса из Турции (вспомнили политику фирмы-увольнять после 60 лет. Уволился без обиды на хозяев (выплатили выходное пособие 5 окладов).

...вот-вот! Вот такая кгысыцка мне где-то попадалась лет двадцать назад. Но нечем было открутить...

Громкая связь есть в некоторых отделениях, ага. Не знаю, что там за динамики стоят, походу что-то из наших овальных. Но списанных не встречал. Хотя тут давеча разбирали радиоузел в корпусе под снос... ничо такого не было, жаль...
Буду делать из того, что имеется, короче. В идеале, конечно, импортный бы ширик туды, винтажный - Сабу, какую-нибудь, Теслу или RTF. Из демократичного по цене.

Как разрастаются желания!Беда всех меломанов и аудиофилов!Это как алкоголизм-постоянно хочется улучшать!

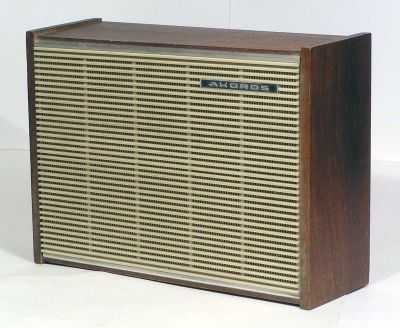

Думаю будет вери тру вот такой агрегат на 4ГД

У меня есть один 5ГДШ-4. С подобной схемой усилка как раз пел очень мило. Вот его вкорячу, пожалуй))

Да не, Юрий, это я так - размышляю вслух))

Ну предложение оператора неплохое и недорогое

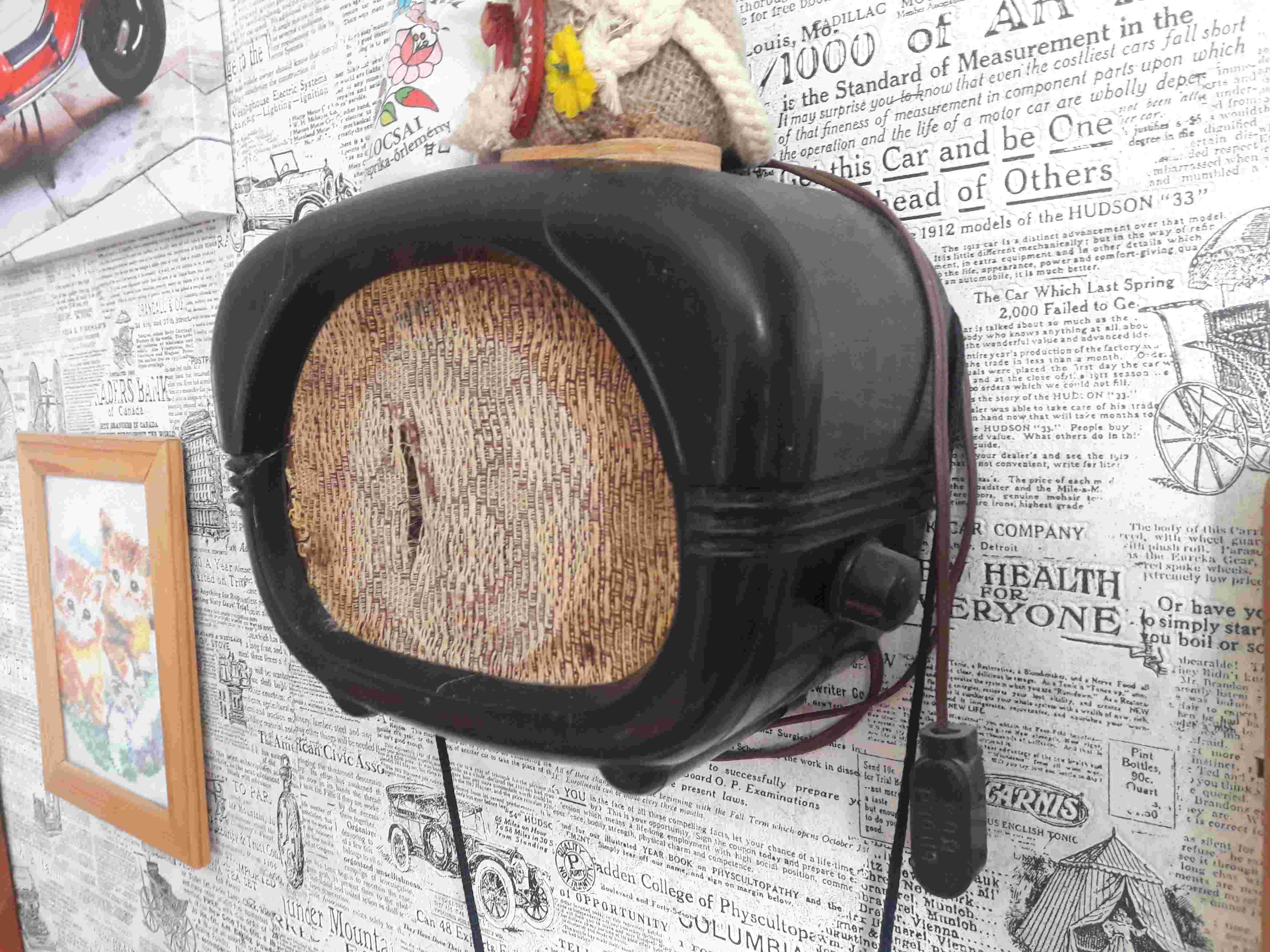

Лёш, во такой вот, карболитовый нужно найти. Динамик там дерьмовенький, его можно выкинуть, как и транс с резистором. Вкорячить туда ширик получше и обозвать Шапоклякусом

Шапокляус возьму на вооружение))

https://rt22.ru/viewtopic.php?f=5&t=115599
Вот, как вариант Шапоклякуса.

Дорого. Есть и дешевле варианты https://www.avito.ru/penza/audio_i_vide ... ion=654070
Да и вообще суть в том, что покупать ничего не надо. такие репродукторы висели во всех госучереждениях и их и сейчас можно найти совершенно бесплатно. Тот, что на моей фото был найден в куче старого оборудования приготовленного к утилизации. Там даже есть инвентарный номер

https://ldsound.club/attachments/img_20 ... jpg.30329/
https://ldsound.club/attachments/img_20 ... jpg.30332/

Дальше делаем активные фильтра, ниже двухсот можно сложить - и в одинокий 10ГД-30 по Салтыкову и Сырицо


Как пришпандорить к Ломъпаднаму усюлятилю отрицательное выходное сопротивление - тоже совершенно не тайна. Были году так в 1956-м такие электровозы, например. И не только





https://circlotron.tripod.com/a15.pdf

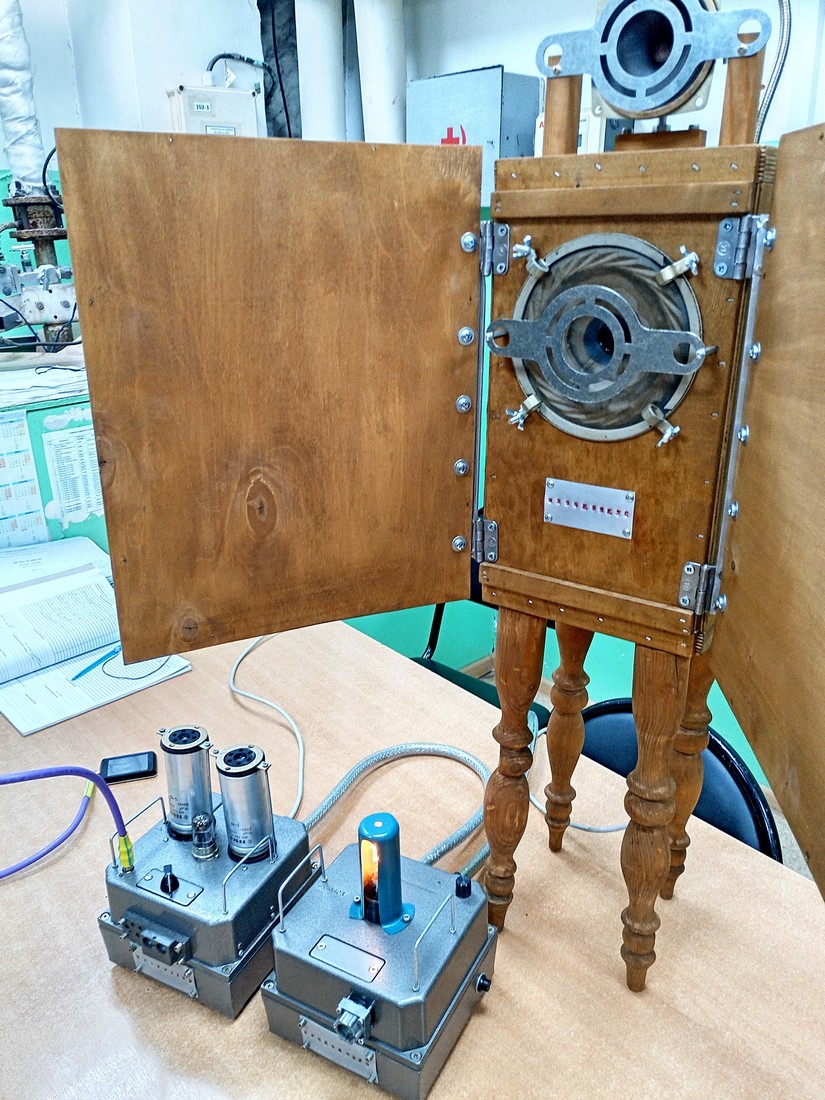

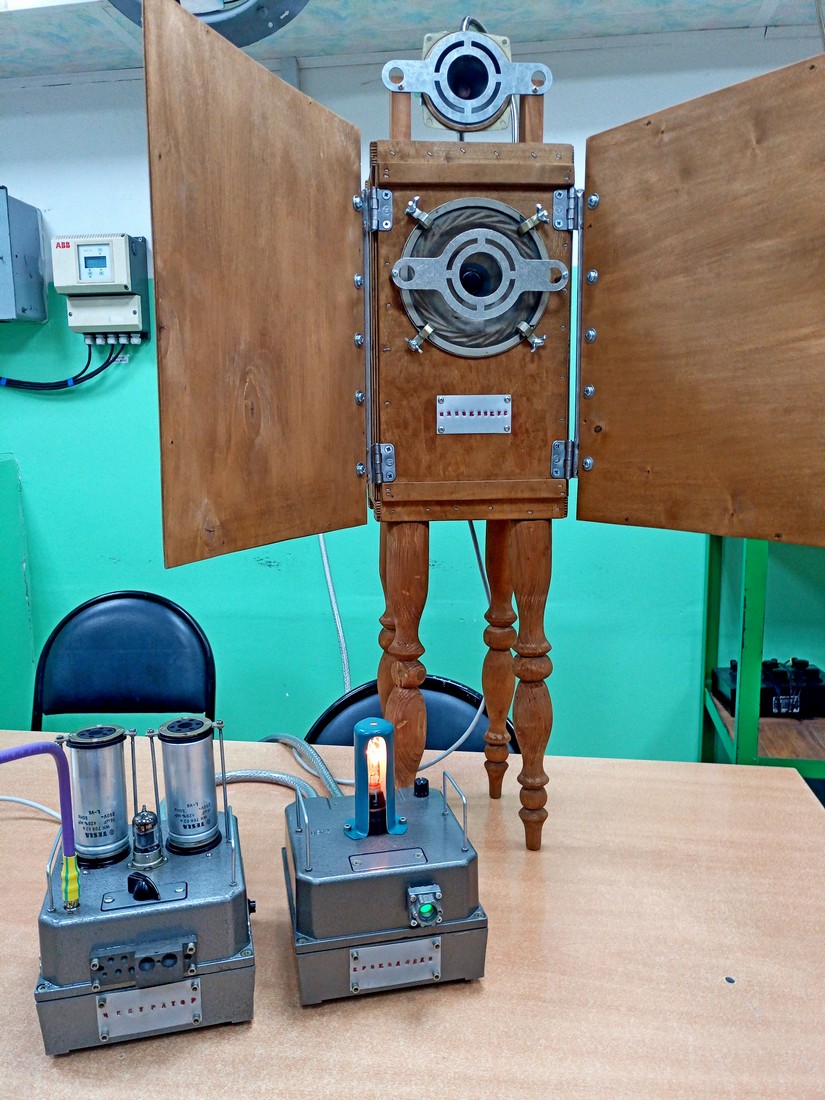

Шапоклякус. Акустика для Чебуратора с Крокодилдой)))

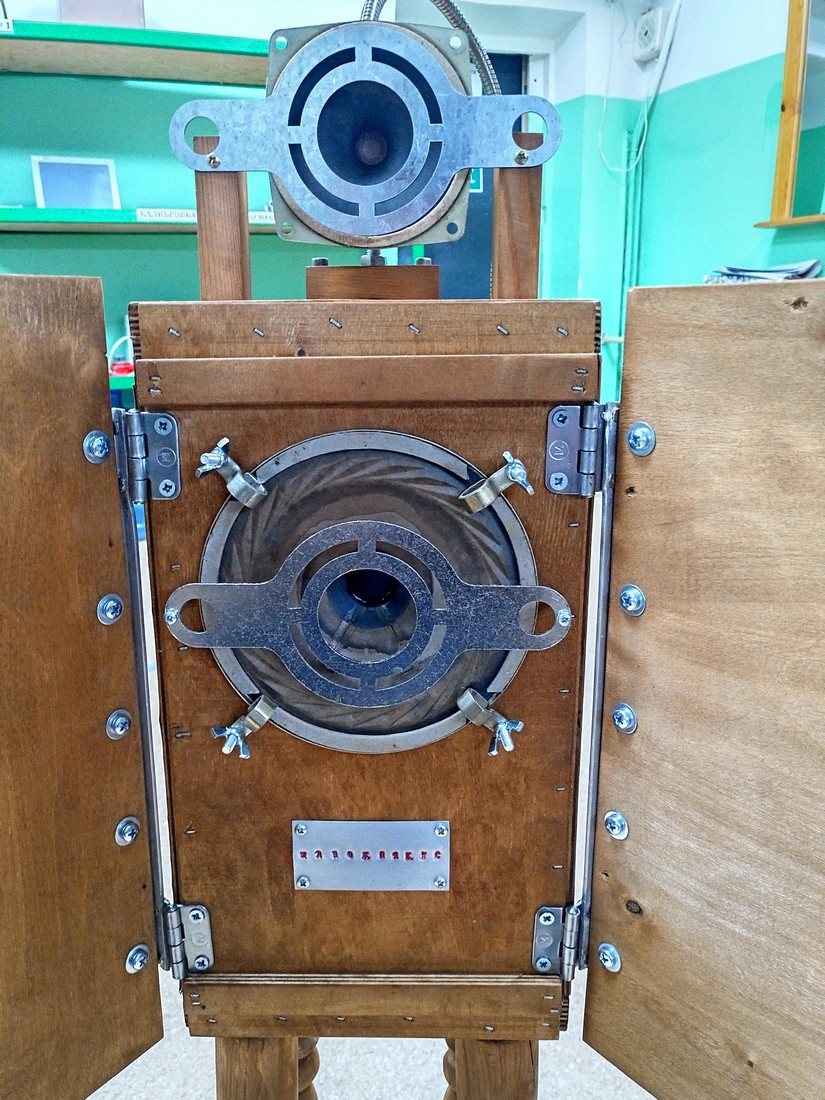

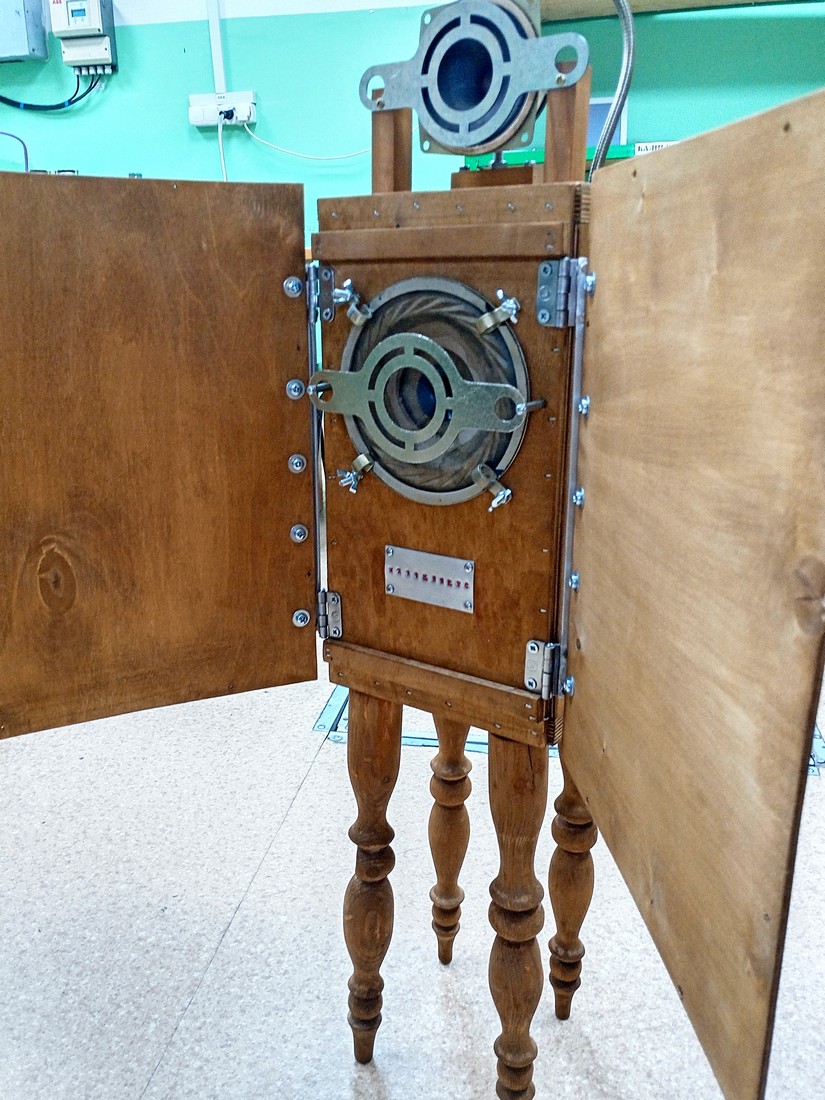

Варианты оформления будущей акустики для рабочего сетапа было несколько. Предлагали и абонентский громкоговоритель, и акустику заводской громкой связи. Но я решил все-таки делать акустику самостоятельно. С пиломатериалами тут дело обстоит не очень, поэтому лепил из того, что подвернулось под руку. Поэтому за основу взял транспортировочный фанерный ящик от какого-то прибора. Оформление открытое.

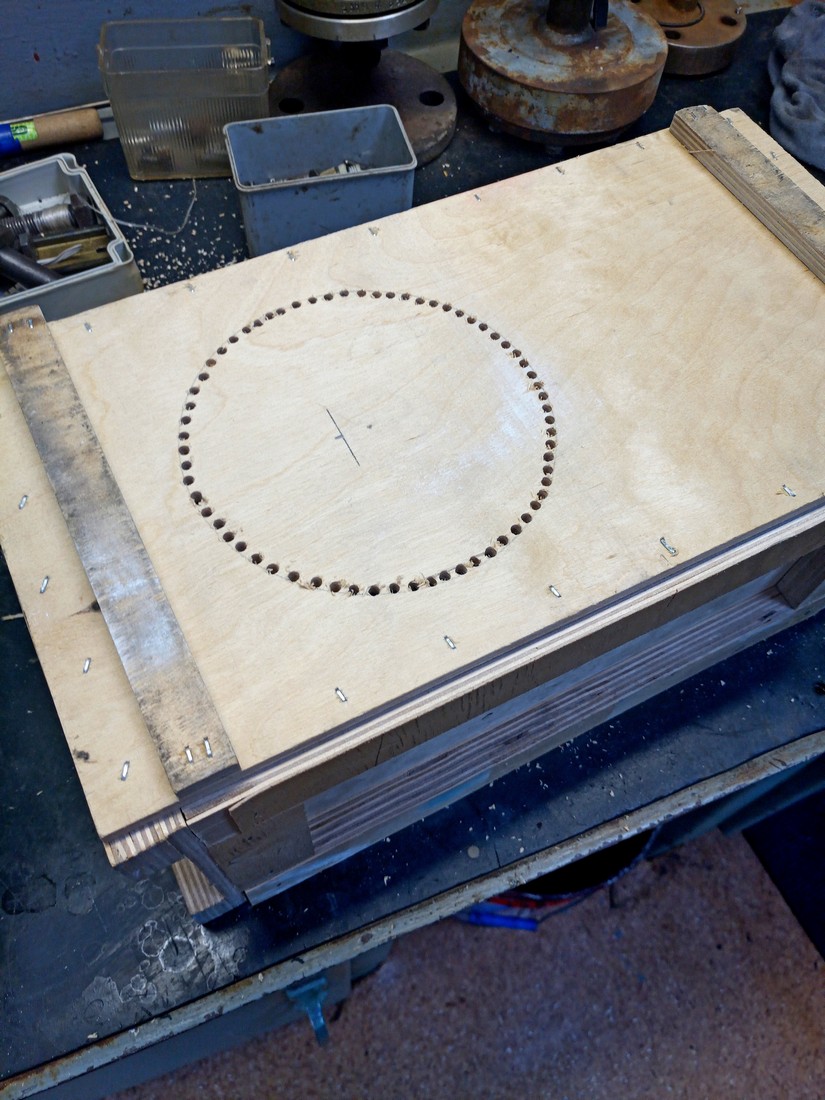

Высверлил «дупло», вставил туда ширик 5ГДШ. Послушал. Поигрался с фанерными приставными створками, и понял, что мой будущий «скворечник» будет с раздвижными «ставнями» (так лучше локализация в точке прослушивания, да и отдача по басу выше – его и так катастрофически мало).

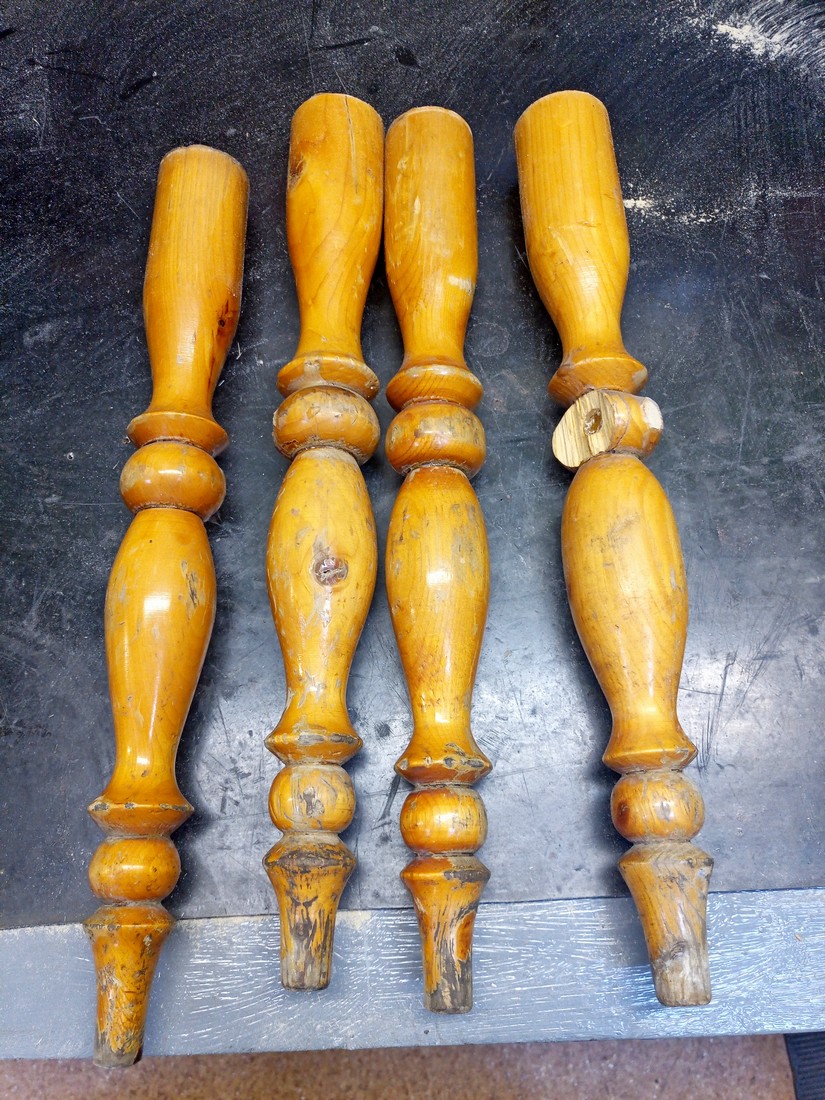

Проходя мимо мусорки, узрел сиротливо лежащую, разуплотнённую в ноль табуреточку. От неё остались только выломанные ноги. Вот их и подобрал…

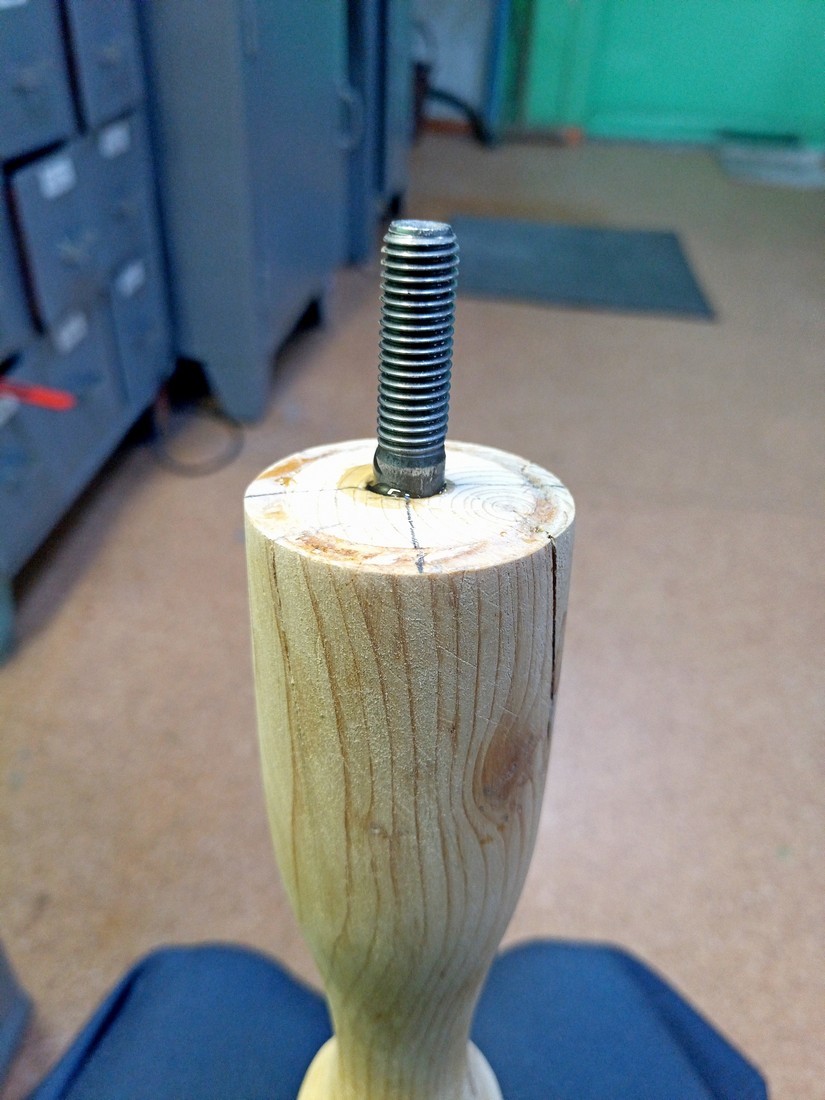

Ошкурил от старого лака, отверстия от перегородок залил эпоксидкой. Лишнее отпилил, подогнал по размеру, чтобы конструкция не шаталась. С торца каждой ножки высверлил отверстие, туда добавил эпоксидной смолы и загнал болт 10 мм с предварительно отпиленной шляпкой. Так получились крепежные шпильки для будущих ножек.



По ящику так же хорошо прошелся шкуркой. Все щели изнутри замазал остатками смолы.

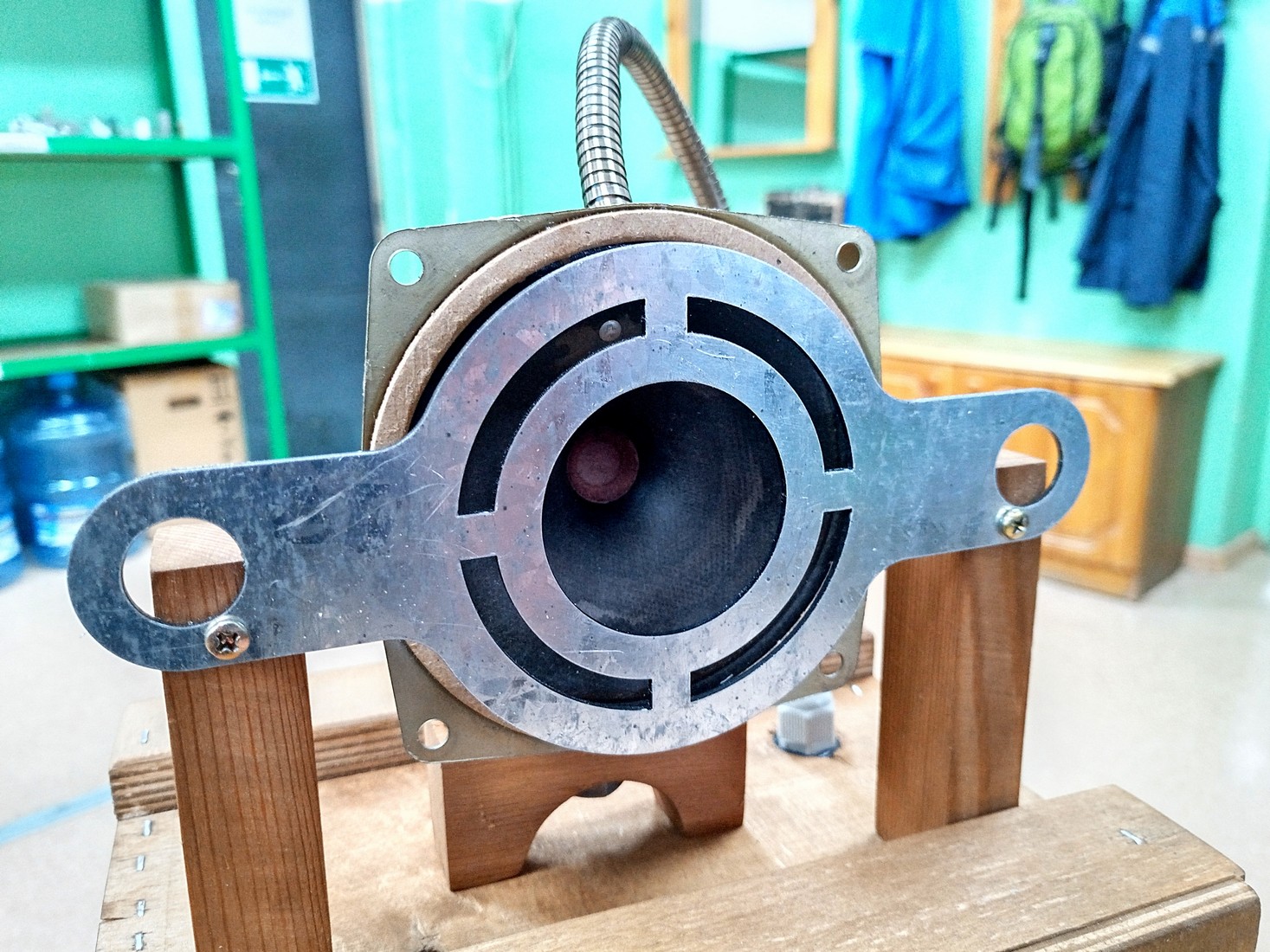

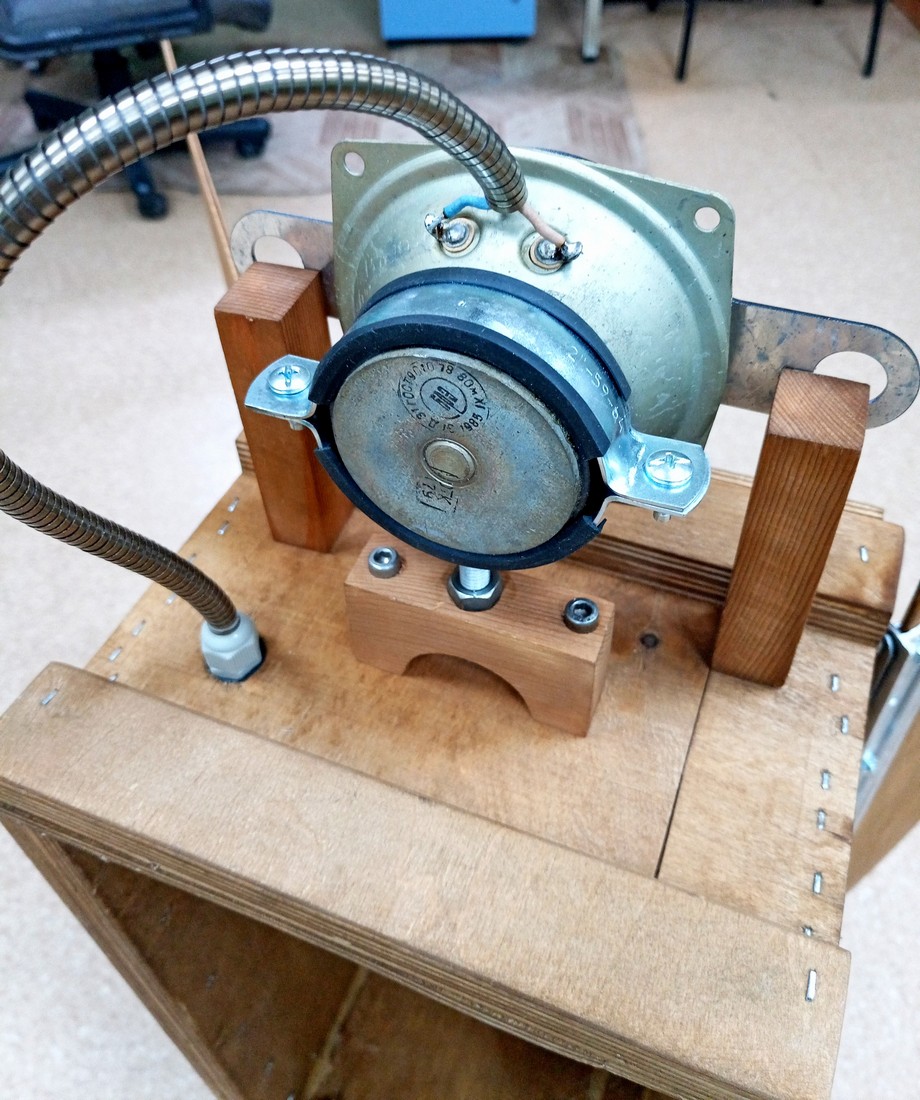

Пищалку решил монтировать сверху. Соорудил для нее целый подиум. В ход пошли старые детские «кубики». Все деревянные изделия покрыл морилкой на водной основе (сохнет быстро и не пахнет, вообще классная штука). Пищик крепится за магнит сантехническим хомутом для труб.



Защитные накладки для динамиков – ненужные шаблоны от радарных уровнемеров. Кожух с проводом, идущий к ВЧ-динамику – стружка из токарки. Добавляют к образу стимпанковости))

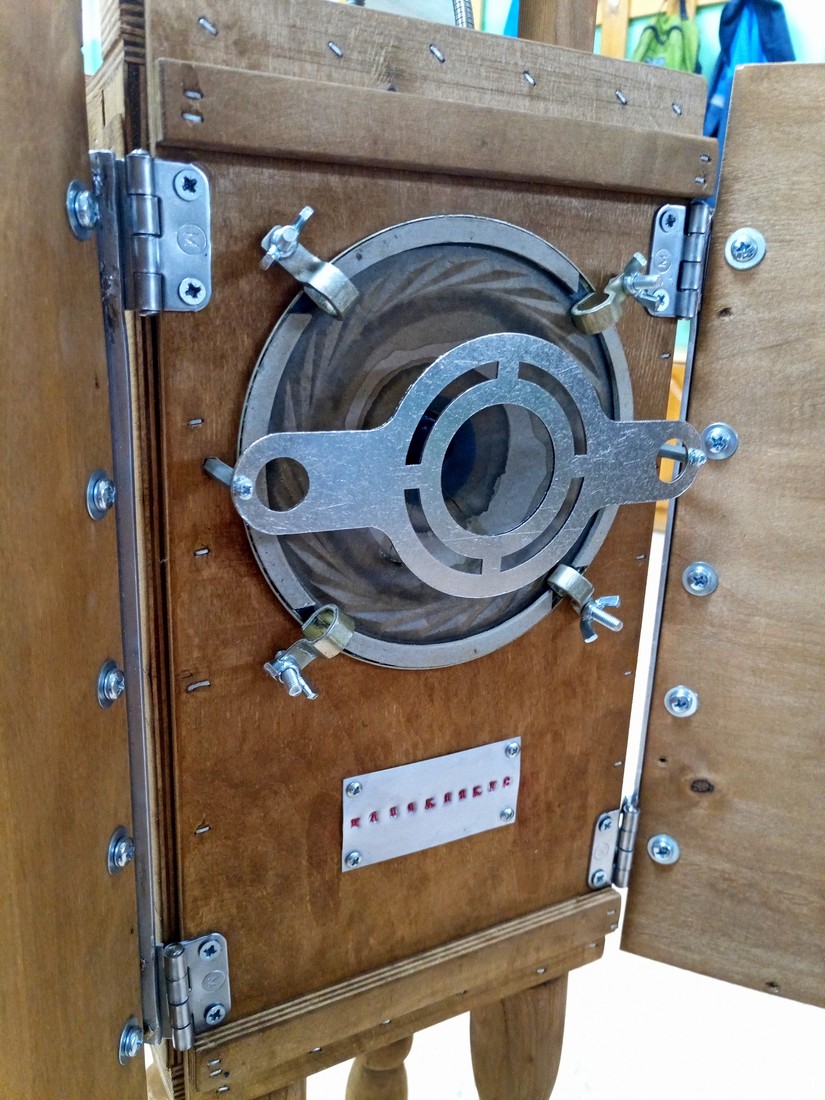

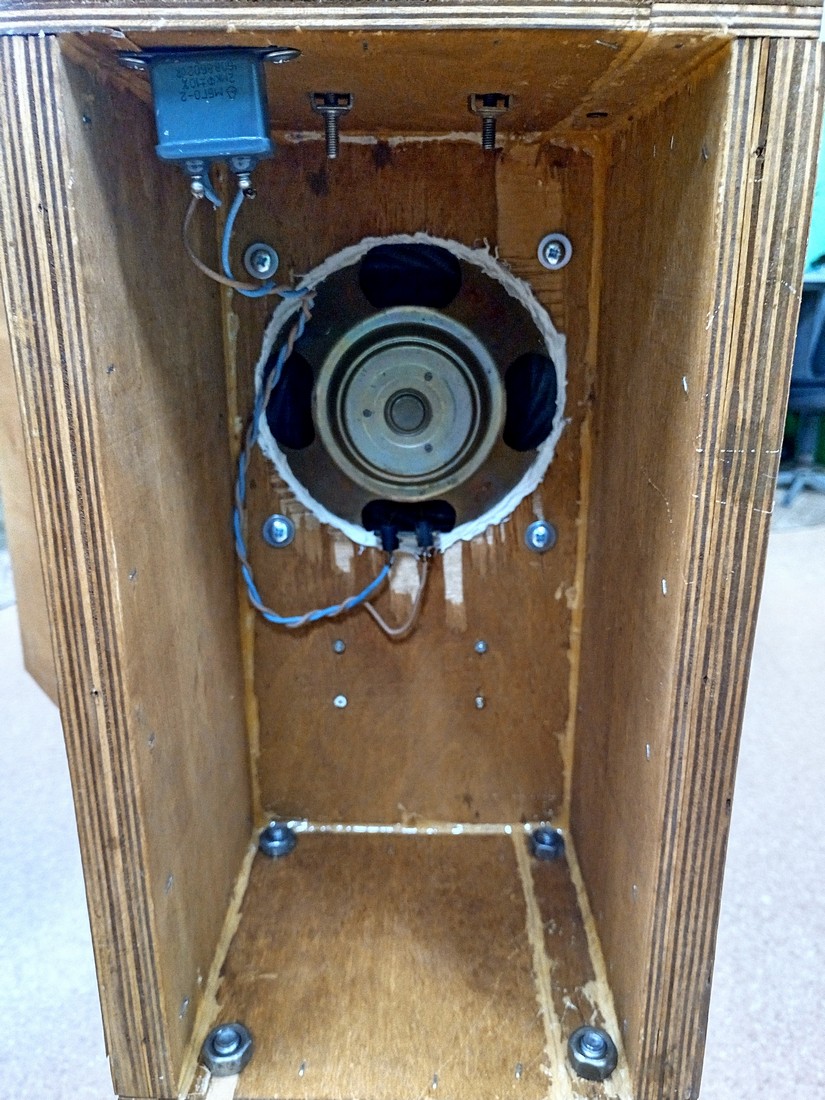

Ширик прижат к корпусу снаружи импровизированными струбцинками. Щели по посадке изнутри замазаны автомобильным герметиком.



Створки тоже фанерные. Крепятся на алюминиевый уголок для лучшей жесткости, висят на мебельных шарнирах.





Осталось только внедрить прочный уголок с разъемом, чтобы провод при необходимости можно было отключать. А так – основные работы закончились. Получилось вроде прикольно))

Молодец!Как папа Карло!Теперь Буратину!
