...и черуящщим Пеняем Морсеанов в голове

Ага. Значит фон победили, теперь можно и расслабиться ? Теперь, значит , можно и в поэзию типа Шейкспиревскую удариться? Нельзя расслабляться! Фон - он как зараза. Может и вернуться! По этому всегда на готове нужно держать включённый паяльник. Фон паяльника боится.

А мы его...

Не-не! Одна битва выиграна, но война еще не окончена!

А не многовато ли для керамики? Большинство из той, что имеется - емкости с еще одним нулем: 0,01мкФ и чуть выше...
Можно составить из флажков, но надежность их под сомнением...

И еще вопрос: конденсатор (10 мкФ), что висит на эмиттере - наоборот, не маловат будет? Или так и должно быть?

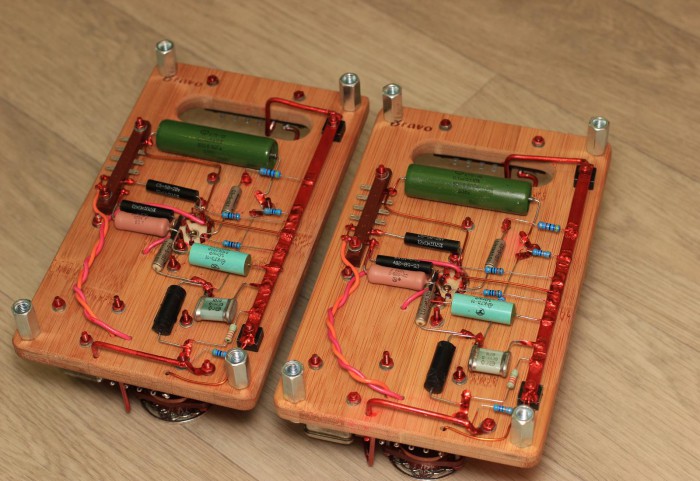

На платах каналов земля реализована в виде медной шины.



Корпус сам по себе деревянный, но внутри есть металлические перегородки, отделяющие БП и транс от плат корректора. На пластинах этих и сделал среднюю точку, в виде контактного лепестка - туда были подпаяны все земли.
Сейчас нет никакой общей точки - просто разрозненный макет. Как посоветуете реализовать среднюю точку?

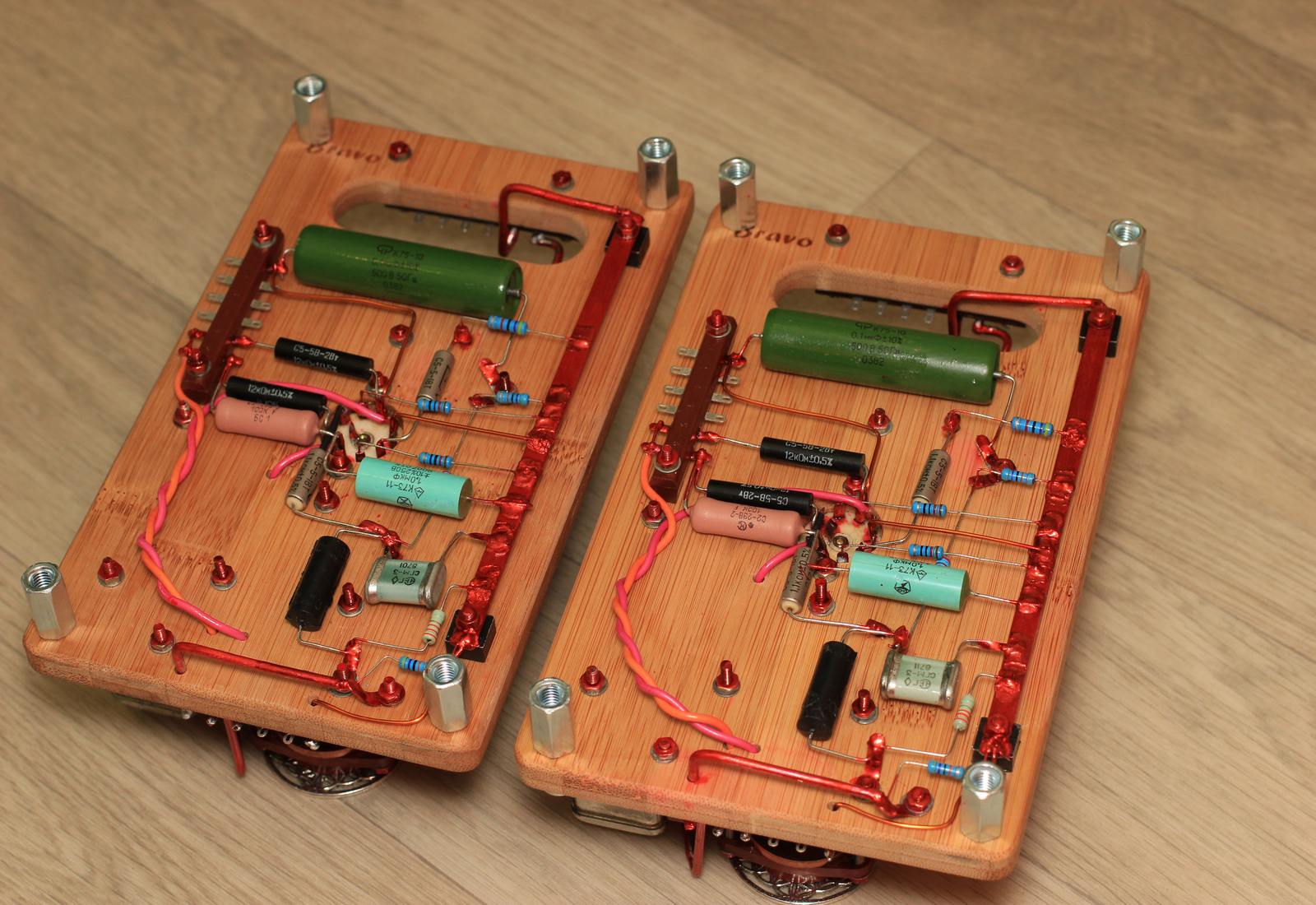

Ай, как красиво! Можно даже и не включать, просто так любоваться.

Какую тут, в жопу, среньдюю точьку, когда у вас устройство с чувствительность в пару миллиВольт собрано на фанерке? Дикие люди... пахлавой ещё осталось украсить. Или этой... хохломой... как её? Тут начинать с шасси дюралевого надо. А не вот это вот всё...

Зашунтируй тем, что есть. Но красненькие флажки лучше не применять. Очень они не термостабильны.
Этот кондер уменьшает выходное сопротивление стаба. 10 мкф —вполне нормальная величина. Но ты можешь её увеличить до 100 — 470 мкф. Это уже будет не принципиально, но на душе будет спокойней.
Ну да. Красиво смотрится. Но с точки зрения конструктива, это никуда не годится! Как наглядное пособие — просто супер, а как платы фонокорректора, чувствительность которого составляет 2.5 мв, все сделано не правильно. Верхний полигон должен быть сплошной землёй, а не тоненькой полосочкой.
Вот здесь я полностью согласен с
Корпус может быть деревянным. Легко. Но только с наружи. Транс лучше вынести за пределы корпуса. Это поможет избежать многих проблем с нашим любимым фоном. Ну это уже экспериментально. Вот это вкратце. Я тоже делал корректор в деревянном корпусе, от кубинских сигар. Но внутри все было заэкранированно очень основательно. Вот когда все требования по корпусу будут выполнены, будем разводить земли, и соединять их с корпусом.

Вот нажил себе проблем! Зато по завершении работ будет достойная замена Сандерсу-подпольщику!

Дмитрий Олегыч, вы ж понимаете, что во мне борятся два человека: с одно стороны - художник, который хочет, чтобы было "красиво", с фантазией, и не "как у всех", с другой - человек, не лишенный рационального зерна, который видит и осознает, что все это хозяйство придется пихать в некрасивый жестяной гроб.

Корректор, по большому счету, создавался исключительно для себя ненаглядочного, поэтому даже с текущим уровнем фона я преспокойненько могу жить и не жужжать по этому поводу. Но понимаю, что реально сделать еще лучше, но при этом придется чем-то поступиться....

Александр, не совсем понял про верхний полигон, что имелось ввиду? Медная плоская шина, или что?

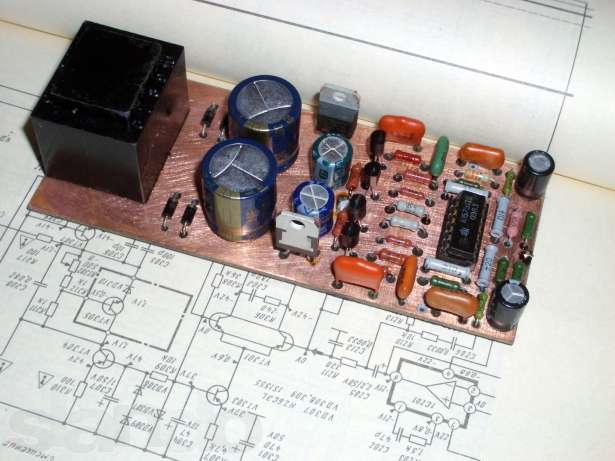

Ну, примерно так.

Чюгуниевый, collega, чюгуниевый.
Второй раз. Или десятый... минус накала как разведён? а надо его весь отдельным проводом. И в одном месте с сигнальной землёй соединить... тоисть с потенциалом +30

Подскажите,как стабилизировать питание в ламповом усилителе? ТОлько внешним стабилизатором? Напряжение в сети 250 вольт.

До платы корректора он идет отдельным проводом. После, с контактной колодки и до панельки лампы - витой парой.

А не коротнёт? При таком монтаже, видимо, какие-то изолирующие пистоны должны использоваться? А иначе хрен уследишь, где там какая деталюшка коснулась выводом...

Ну ей-богу, в чём проблема-то... пара 1N5382 или 83, полевик из контуперной питалки, RC- цепочка ему на затвор... И в накал генератор тока на 0.3 Ампера или сколько там надо, на 7805 или LM317.

Вам таки "шашечки или все же ехать".
Рекомендовал бы поштудировать учебник. Например "электромагнитная совместимость" автор хабигер.
Ну до кучи двухтомник "искусство схемотехники" хоровиц и Хилл. Там все написано доступным языком. Для гуманетариефф

Только ЛАТРом.

Нужно проявить аккуратность! И тогда не коротнёт. И здесь мы разделяем сигнальную земельку и силовую. И соединяем земли в мекке, как завещали великие Хилл и Хоровец. И что в итоге? А в итоге всё супер! Ох.... Сегодня воскресение. У меня друзья в гостях......

Фон побеждён, и танки наши быстры? Всё что ли? А земли правильно разводить, Пушкин будет? А корпус, а экран? Не порядок! Надо же добиться абсолютно положительного результата.

Александр, работа идёт потихоньку. Я тут отвлекся на эксперименты: в анодном выпрямителе заменил диодный мост на селеновый столб.
А ещё хочу перебрать всю схему анодного. Дмитрий говорил, что дроссель там не нужен, вот и хочу все оптимизировать. Один фиг все переделывать придется...

Они же дохнут на раз.

Ну не знаю... У меня в ламповике уже несколько лет трудится - и ничего. Первый был, сгорел, но он и работал на пределе - грелся сильно. Я потом заменил его на более мощный - полет нормальный.
И в корректоре селен поставил с запасом - он чуть тепленький.

В любом случае - это пока экспериментальный макет. Интересно понаблюдать, как меняется подача в музыке. Тот вариант, что ляжет на душу - и станет основным.

Лёш, стибри тогда из музея медно-закисный выпрямитель - предтечу селенового и попробуй

Ой, там тогда понесет по-полной: и стеклянные вакуумные конденсаторы пойдут, и валик Эдиссона электрифицировать придется....

Уберёте дроссель, появится фон.
Зачем? Я считаю, что внимание нужно уделить правильной разводке земли, и экранировке .

Это само собой, до этого руки тоже дойдут. Я пока просто эксперементирую с питанием - интересные порой нюансы вскрываются.

Коллеги, тут назрел вопрос про дроссель в анодном.
Возможно ли его заменить чем-то меньшим по габаритам? (не теряя функционала, естественно)
Например, поставить что-то от компьютерной питалки - там куча моточных изделий меньшего размера...
Катушки на кольце, например...

Могу, конечно, сам поэкспериментировать. Просто БП нужно несколько соптимизировать по размеру - все буду переделавать, причем кардинально.
