В номинале сопротивления.
Чем меньше тем лучше(смотреть по месту)


Можно убрать, но могут быть проблемы с постоянкой(с источника на пример). Чтобы обезопасить себя и акустику лучше поставить эту емкость большого номинала, микрофарад так сто.

Меньше-лучше...что меняется с физической точки зрения? Ну там выходной ток операционника больше становится, работа на другую нагрузку.

Совсем мыслей ни каких ?

Увеличение тока покоя(повторителя) к примеру до 0,15-0,2 А может что то изменить ?

Может стоит попробовать опера с полевиками на входе? Ибо даже токи смещения в районе пикоампер находятся

У меня есть сейчас в наличии AD823 1 шт, AD797 2 шт, AD817 2 шт.
Можно попробовать.

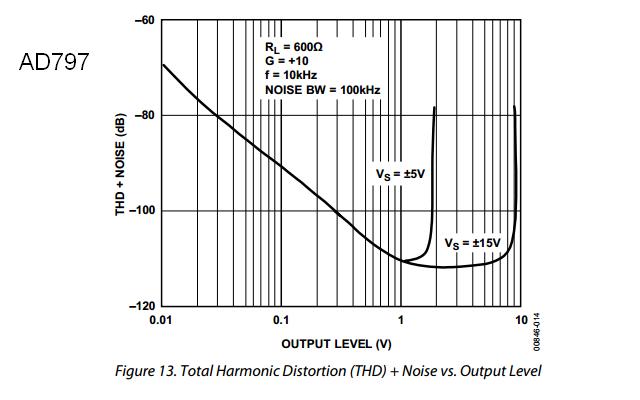

Я картинку правильно понимаю, что при выходном сигнале более 9 вольт наступает кирдык(технического выражения не знаю)

Добавлю..я пока смотрю на шитодаты, как....ну сами знаете кто на новые ворота.

Ну вот... можно дальше играться.

Денис, еще раз огромное СПАСИБО.

Похоже лучше не получится. Да и ладно Наверное это особенность работы операционных усилителей.

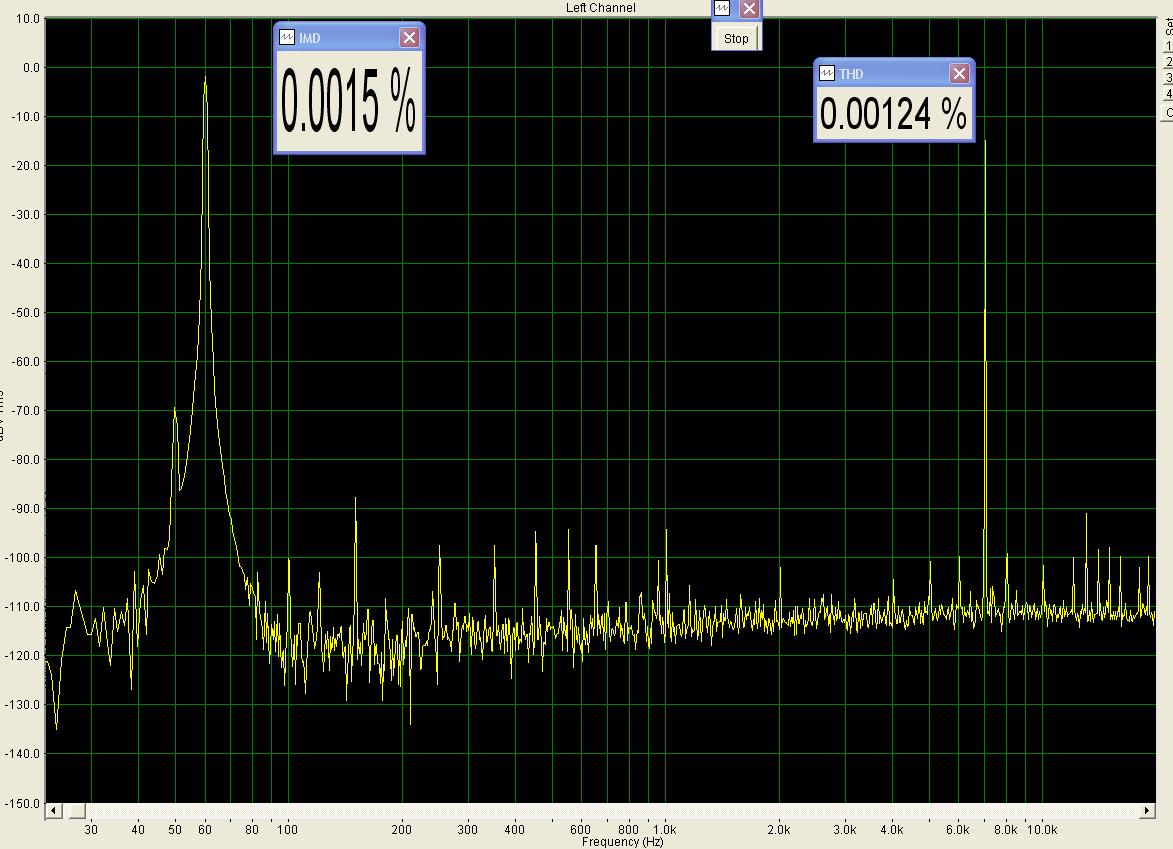

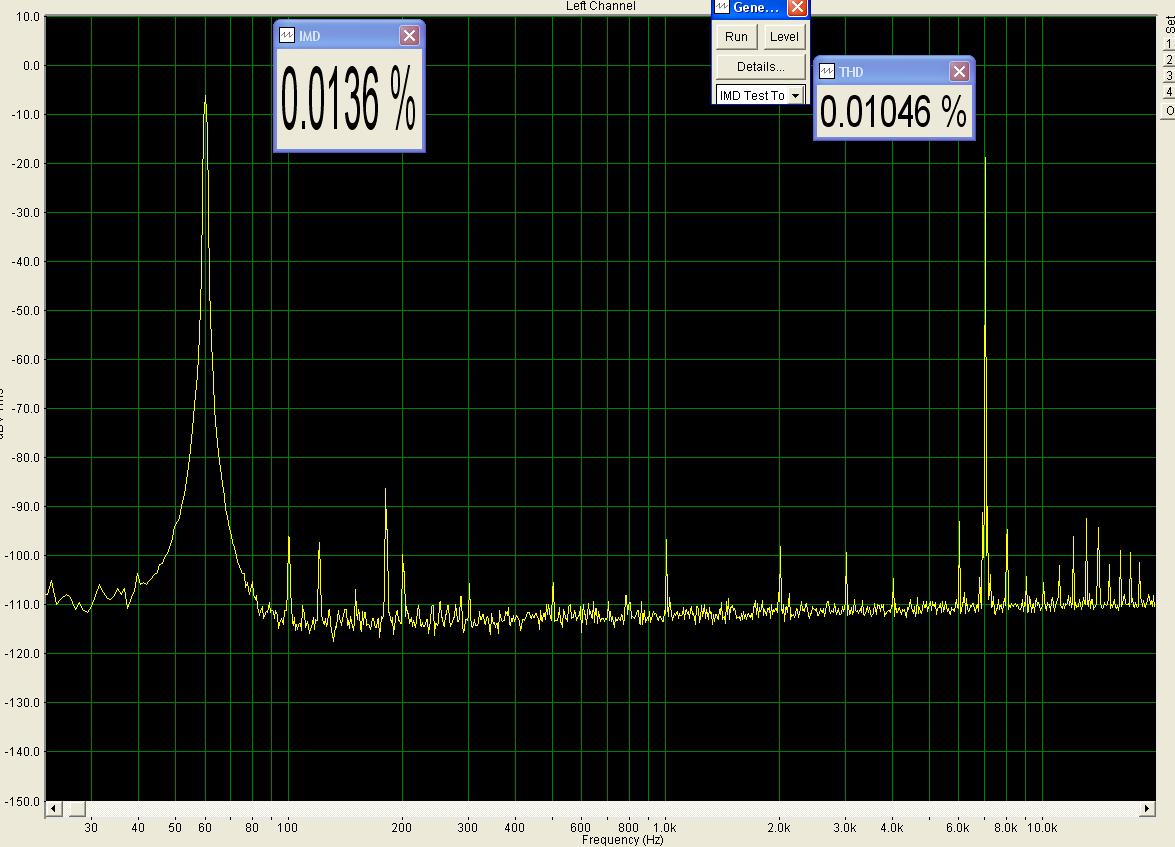

Ах ты...тест сделал на 60 и 7000, но все равно гораздо лучше. Третья гармоника практически не торчит.
Подключен повторитель без усилителя напряжения. 1 вольт на выходе. Ток покоя 0,145 А. Печка...

Звук...? Все стремнее и стремнее. Особенно на МР3.

алек-сей

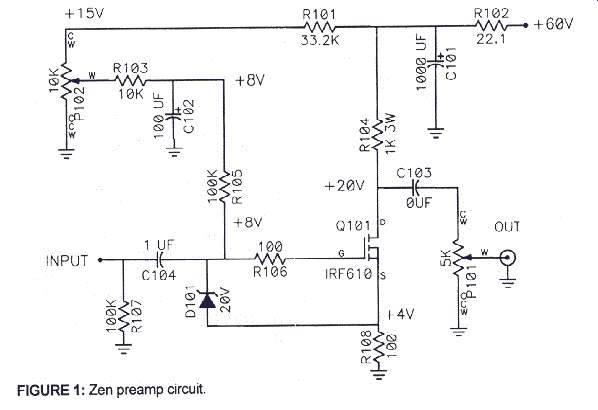

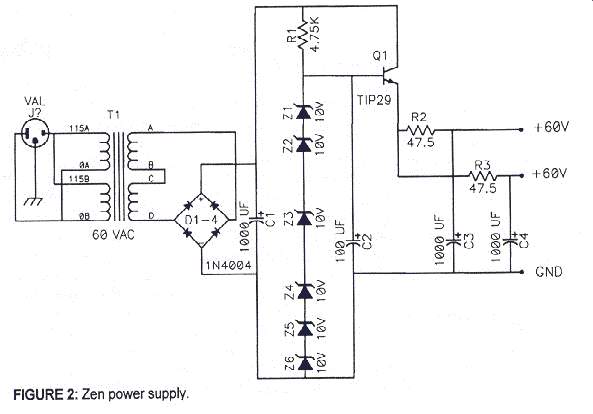

Сбацай лучше на пробу и посмотри гармоники. Это интереснее, чем работу операционника изучать. Тут и напряжение раскачки больше можно получить.

Это попозже. Я пока получил, то что хотел. Попробовал на AD823. Осталось все скомпоновать и отслушать.

На мощностях до 12 ватт на выходе получаю, то что на входе.

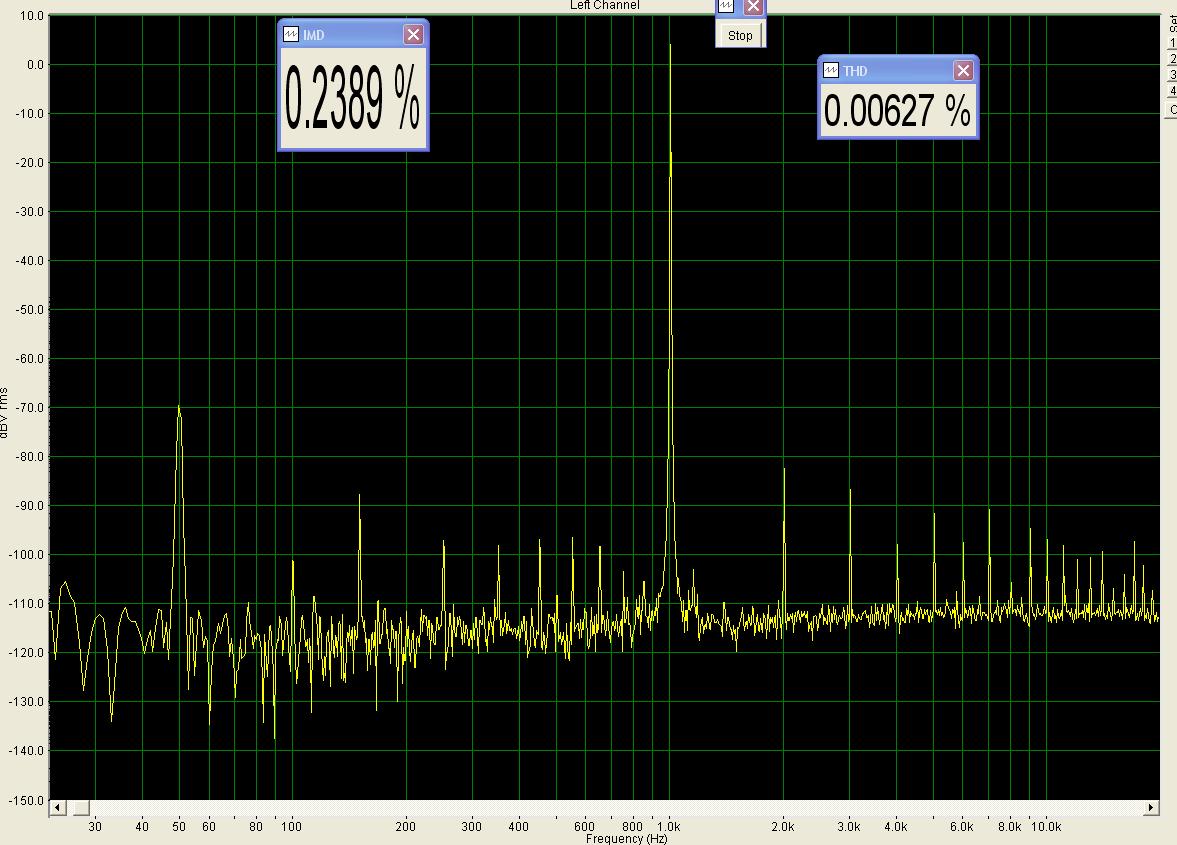

Вот для 2,5 ватт. (остальные с большей мощностью, как братья близнецы)
Мощи хватает за глаза(даже одним каналом )


Это вы все знаете.

Графики нормальные, только фон 50 Гц немного напрягает. Хотя его не слышно будет.

алек-сей
Один из самых прозрачных ОУ если правильно его применить.

Чё закисли ?!!!

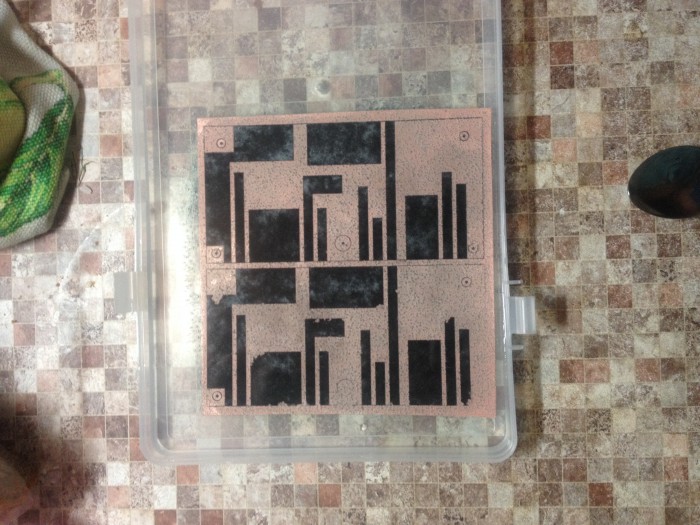

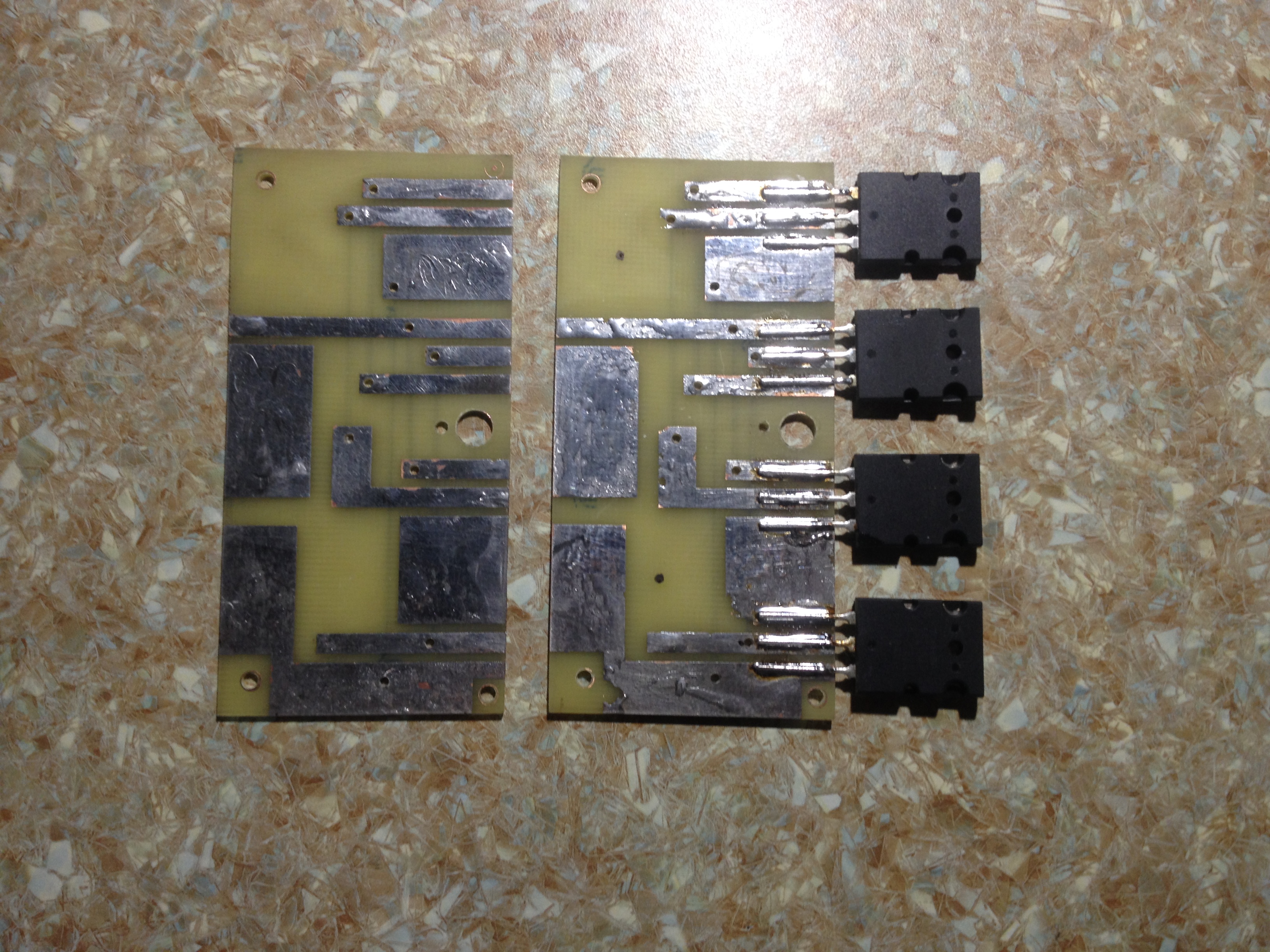

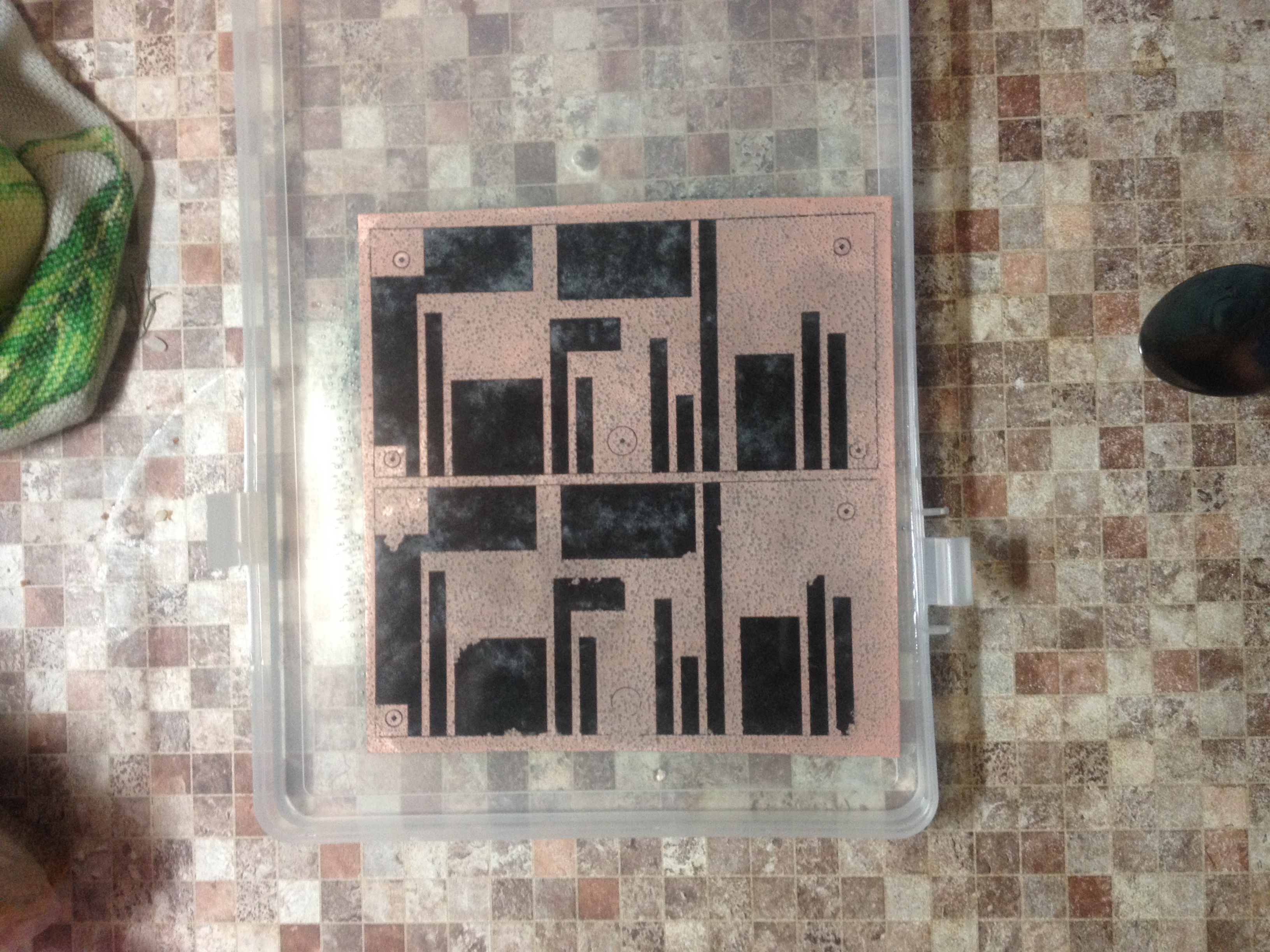

Первый блин....

Что за плата то?

Думаю так будет симпотичней, чем пучек деталей.

Понятно, повторитель. Я думал, что-то новое замутил.

Что есть прозрачный в характеристиках ?

Есть дикое желание доделать старое, но катастрофически не хватает времени.

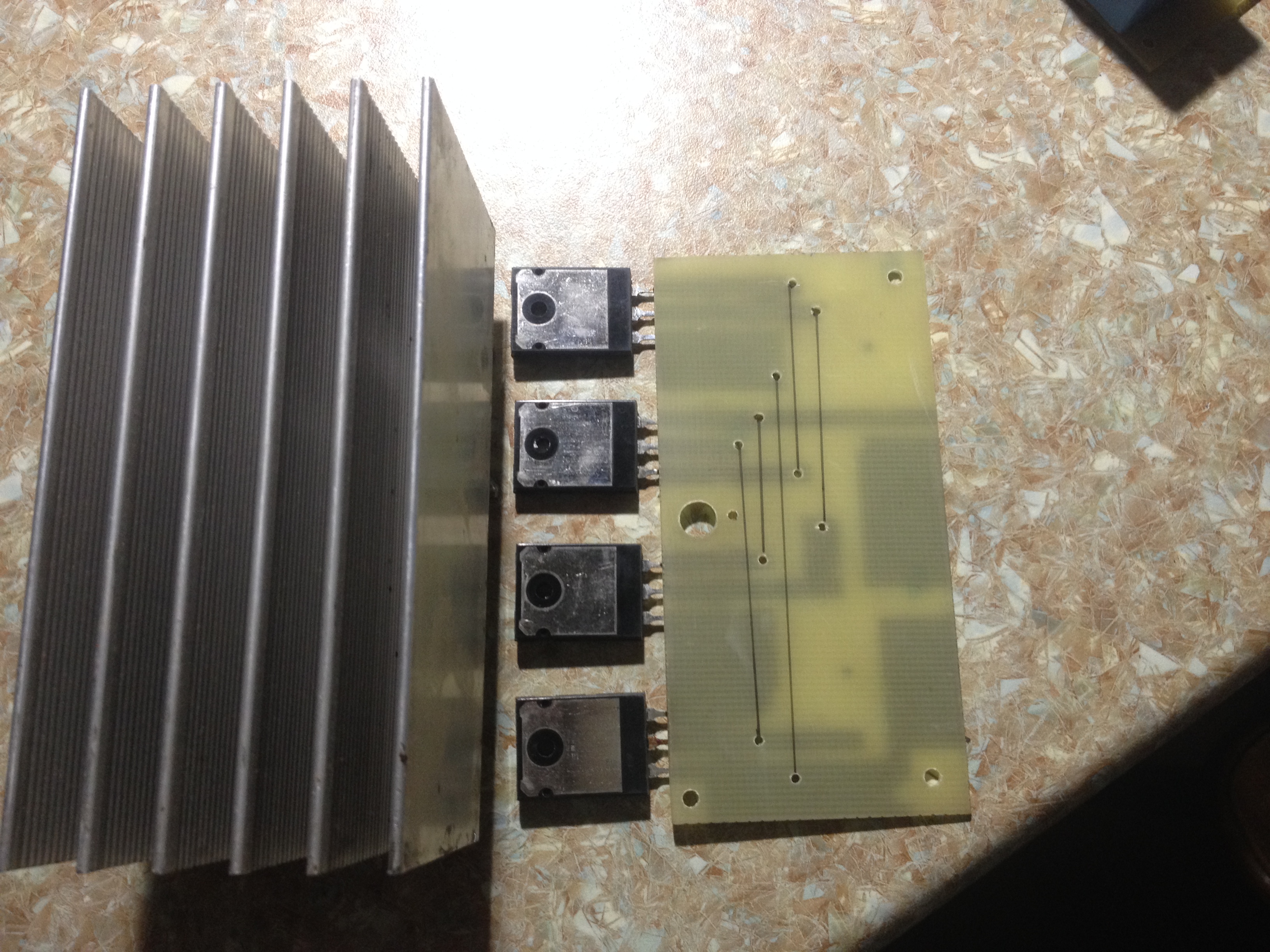

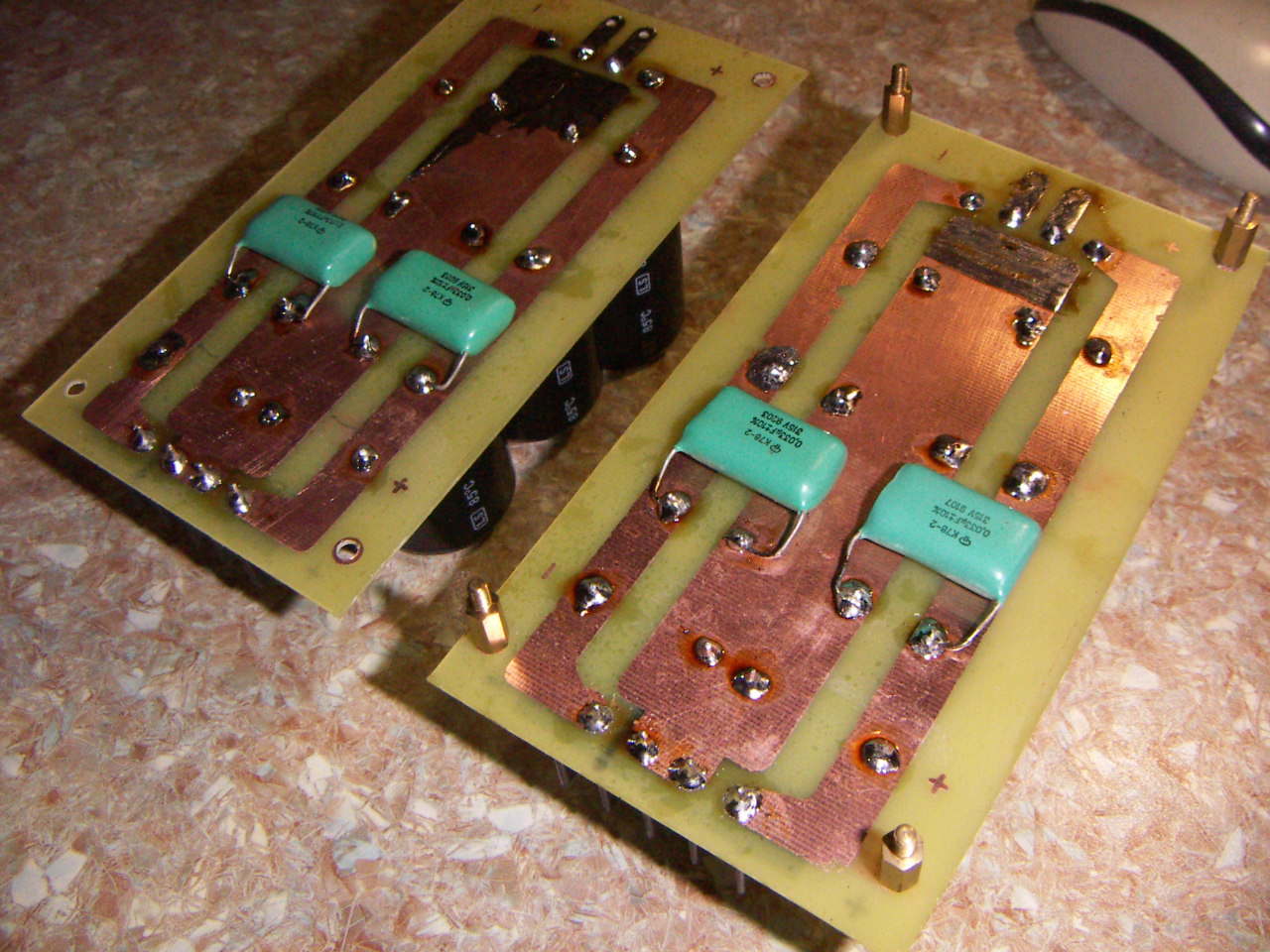

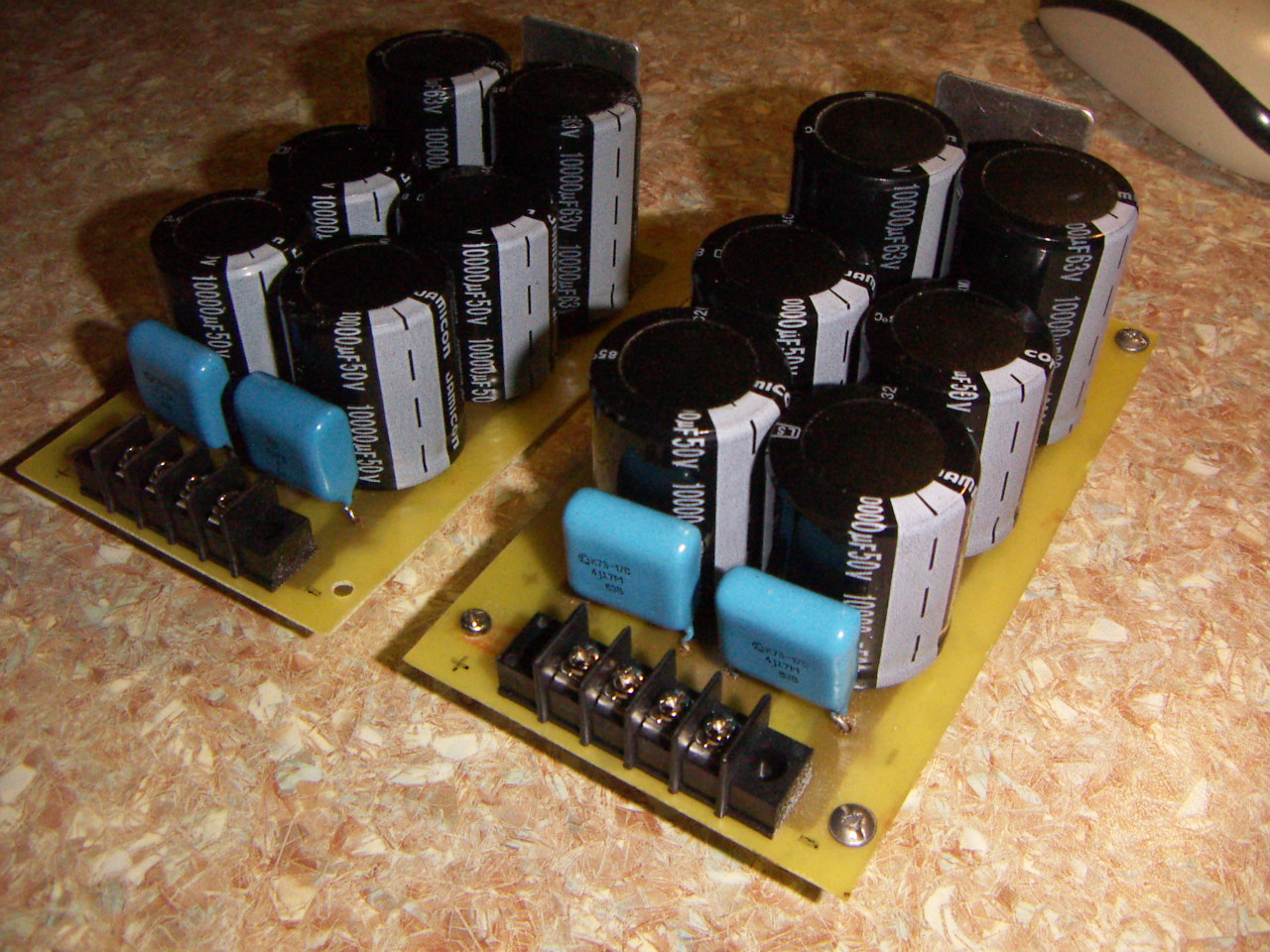

Еще шажок.
Левый канал, правый канал...

алек-сей
Молодец, всё очень красиво и качественно! Давай доделывай, напишешь, как звучит.

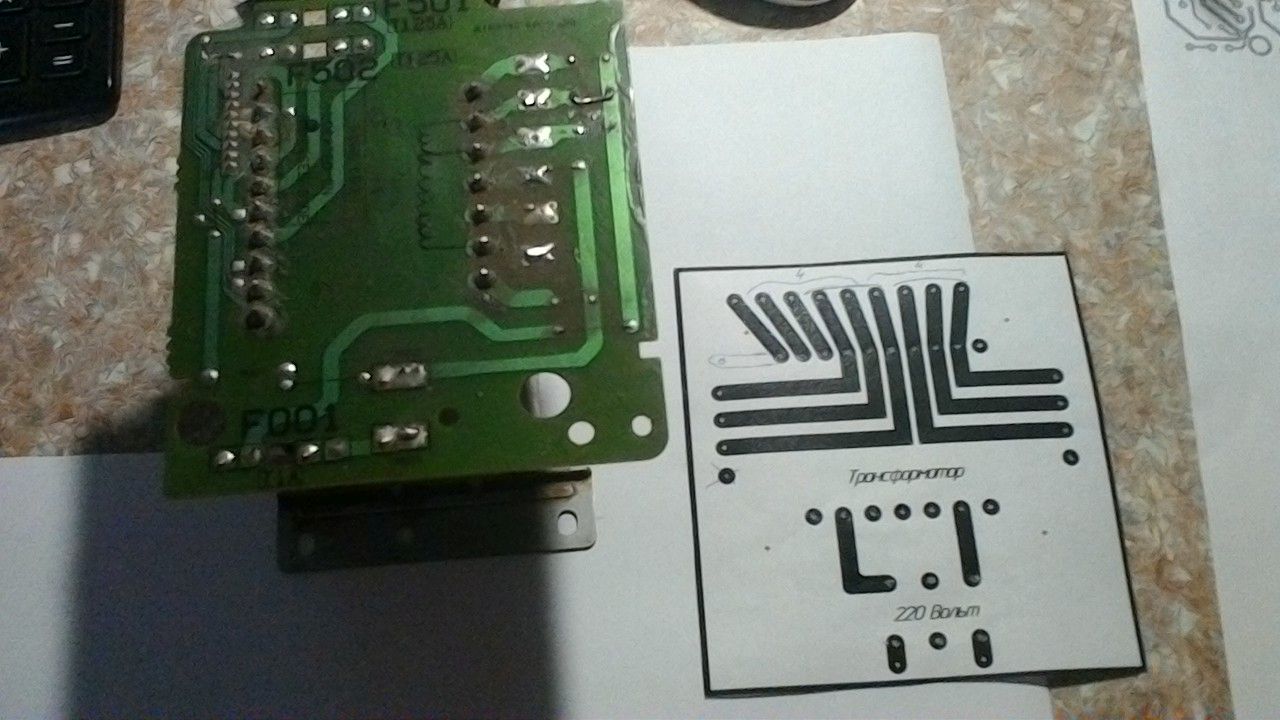

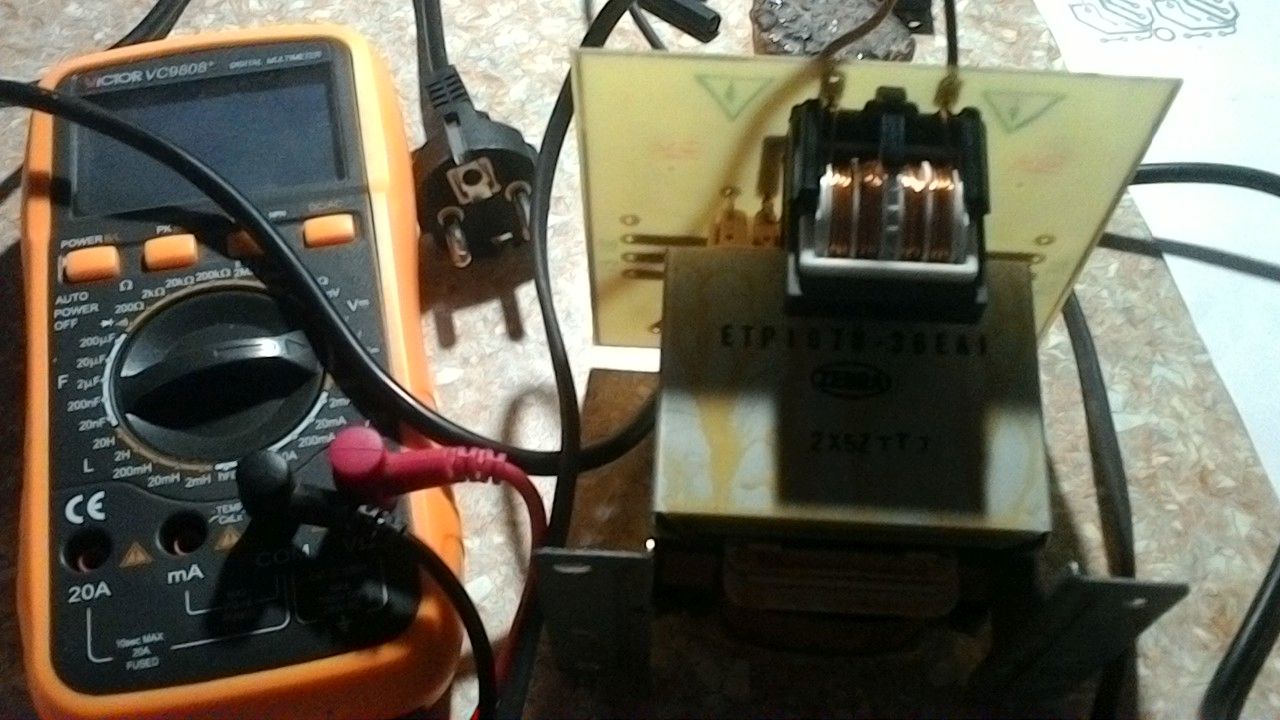

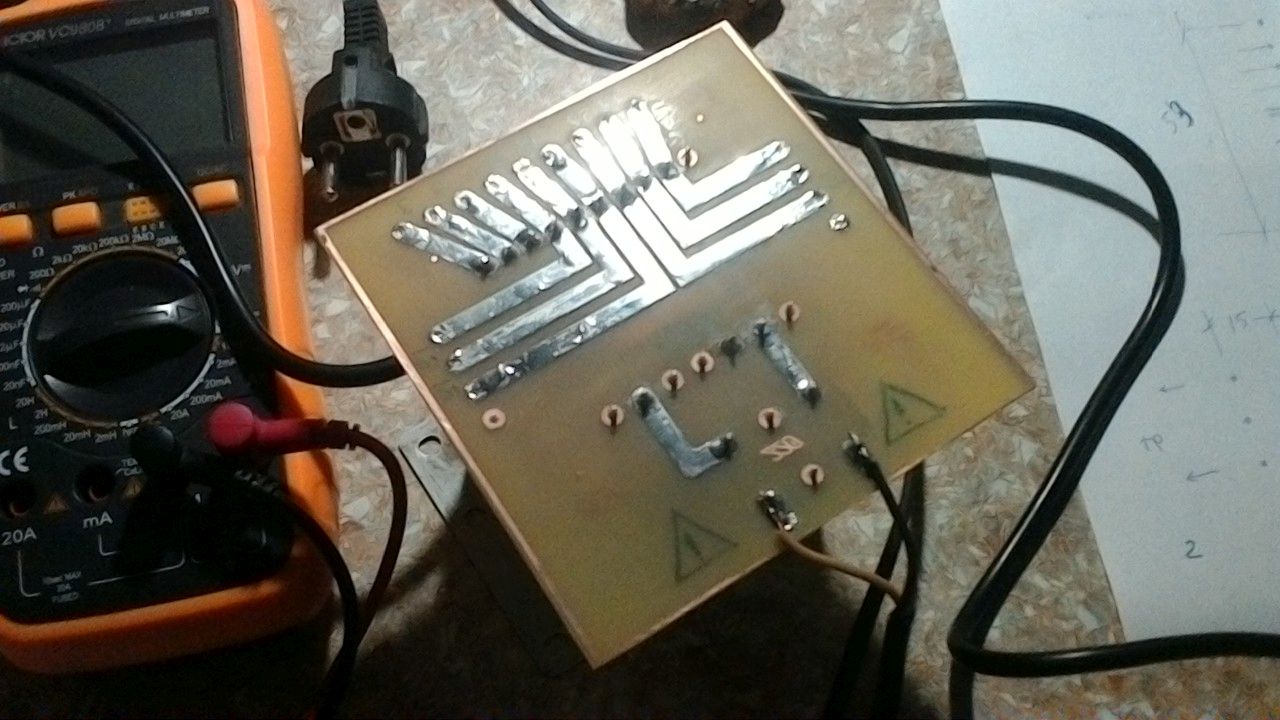

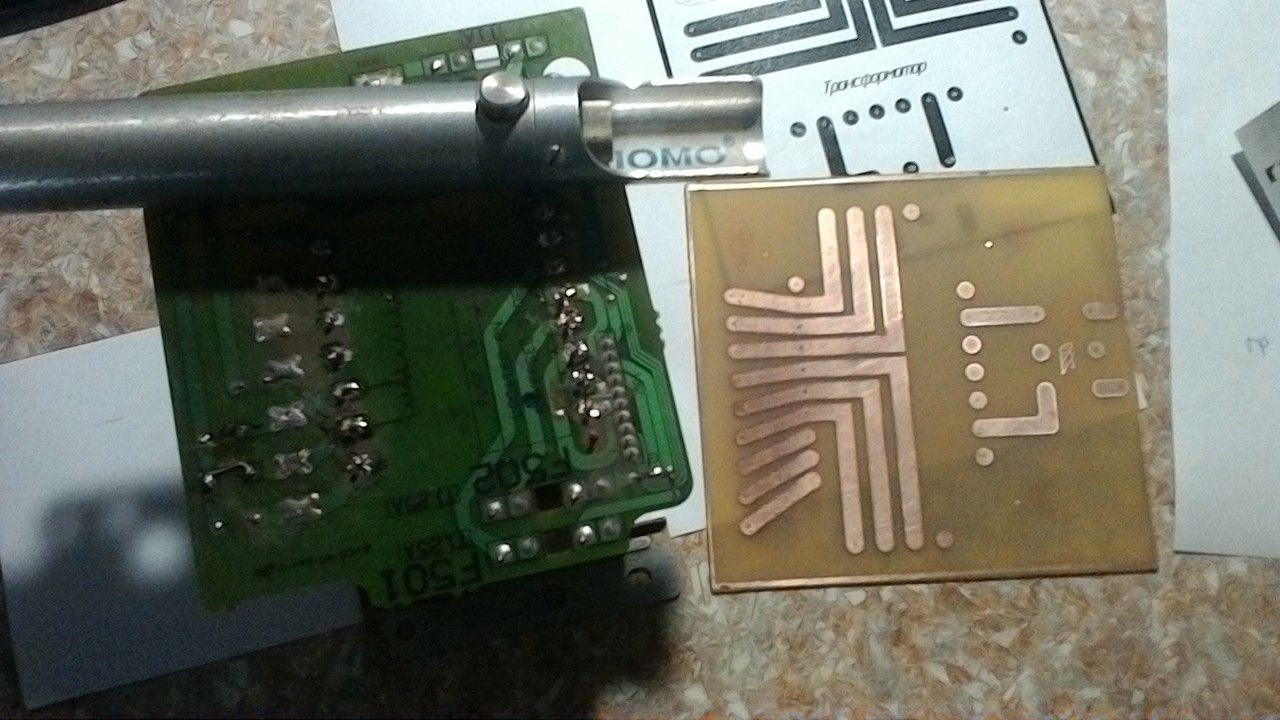

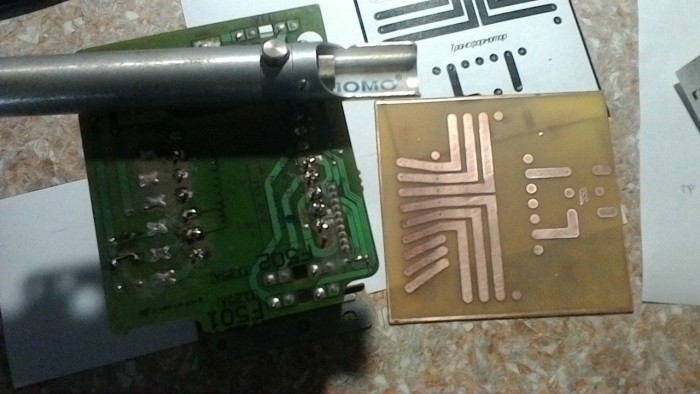

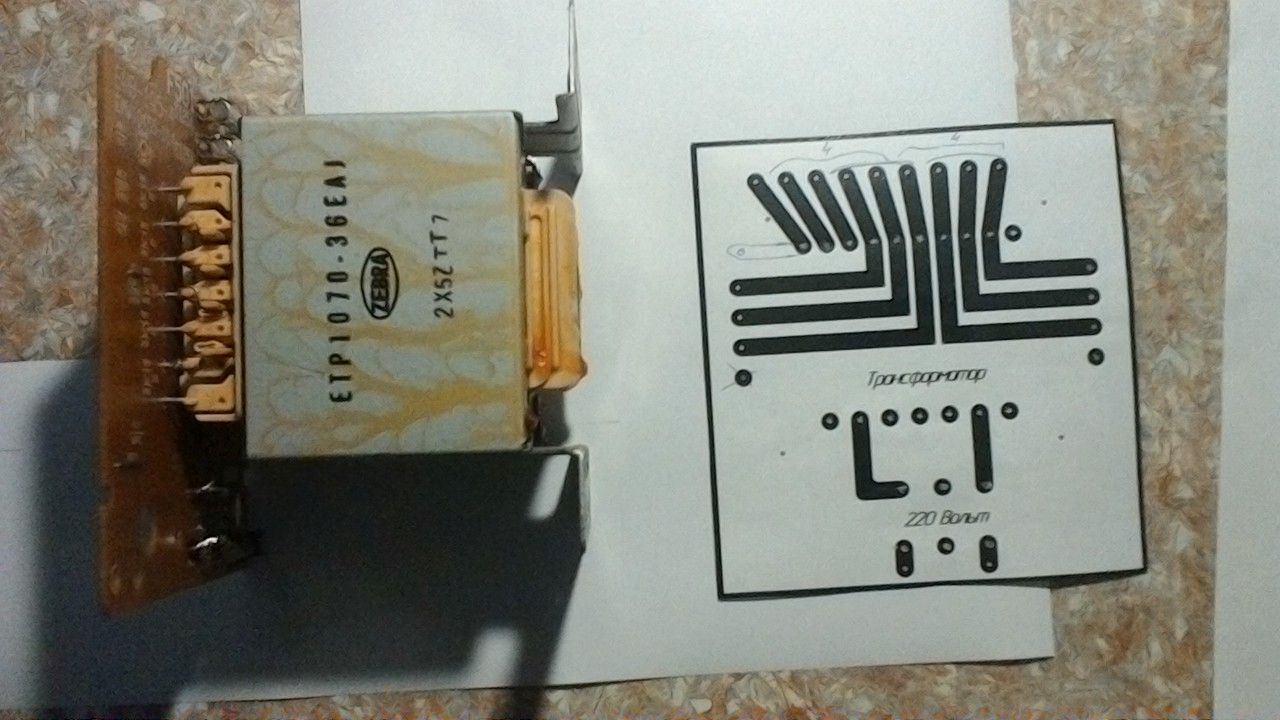

Трансформатор к двум предыдущим. Питал в муз центре JVC микруху stk4141v, думаю мне хватит.
Без казуса с трансом не обошлось. В трансе оказалась встроенная тепловая защита
( благо был дополнительный выход).

Получилось переменки 2х25 вольт и 2х18 вольт. Как раз отдельно запитать предусилители и выходные каскады.

У меня такой же транс есть

А я всё думаю сделать питание раздельно по каналам или нет.

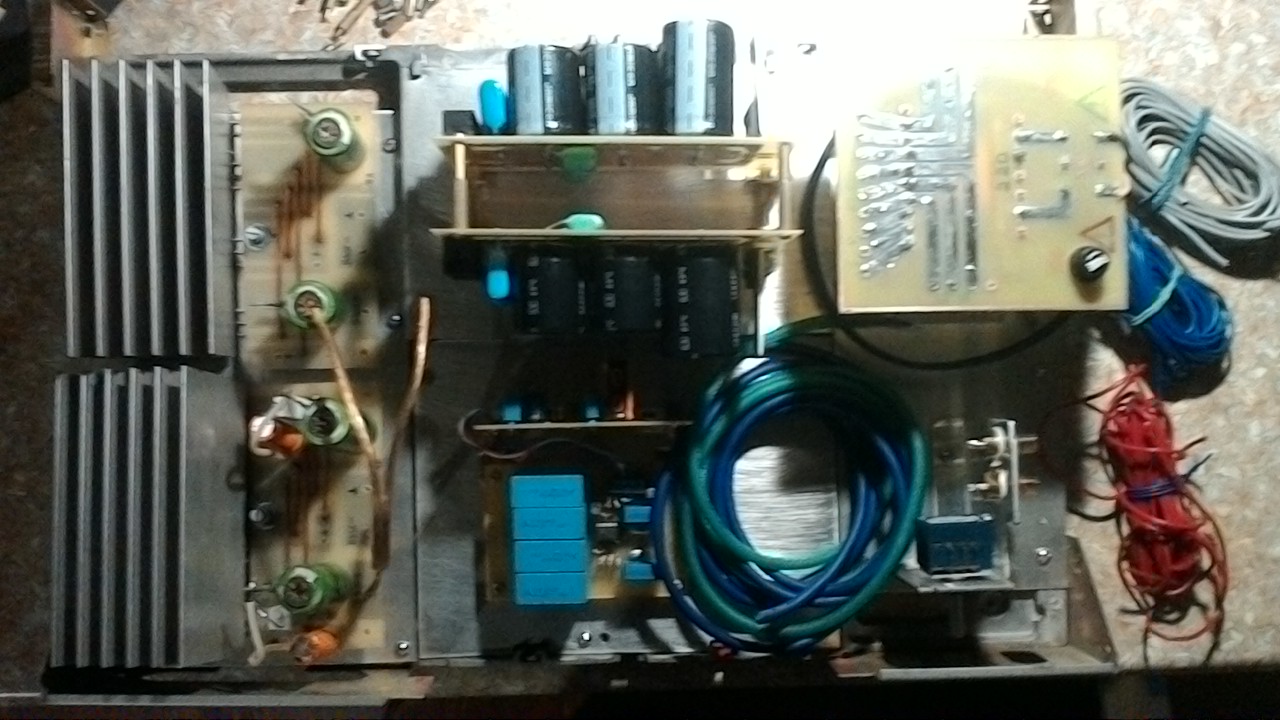

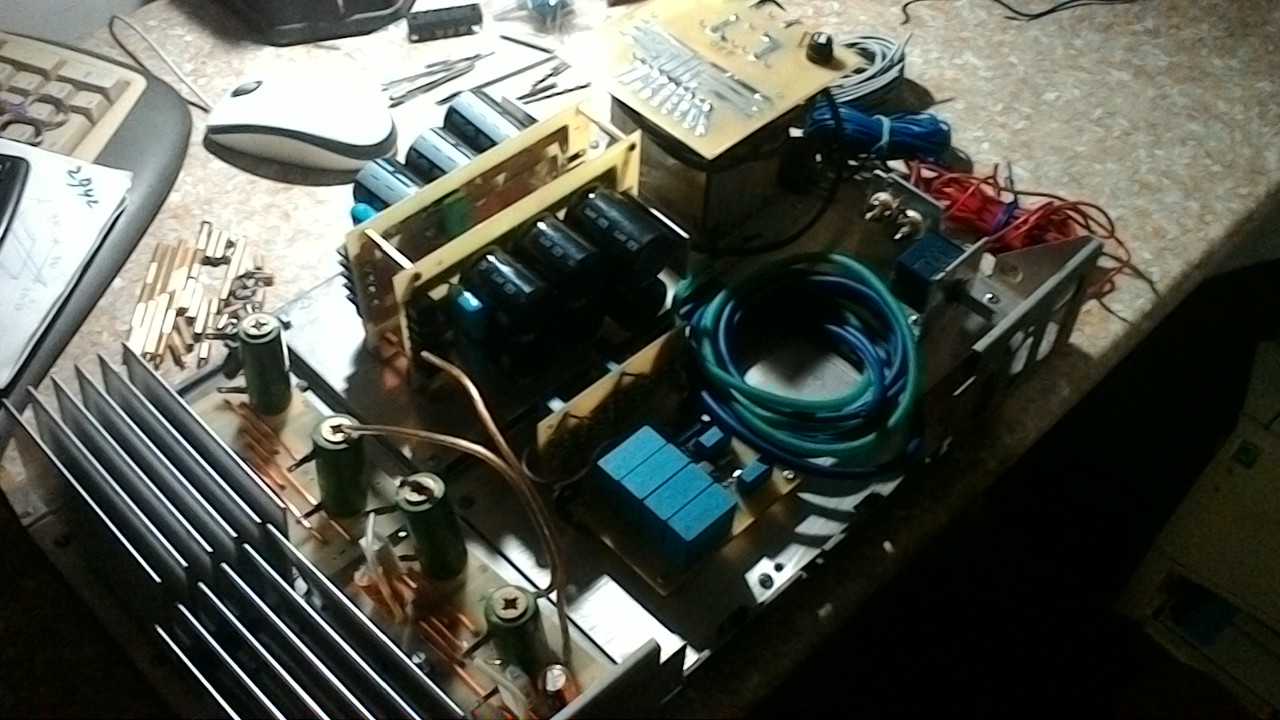

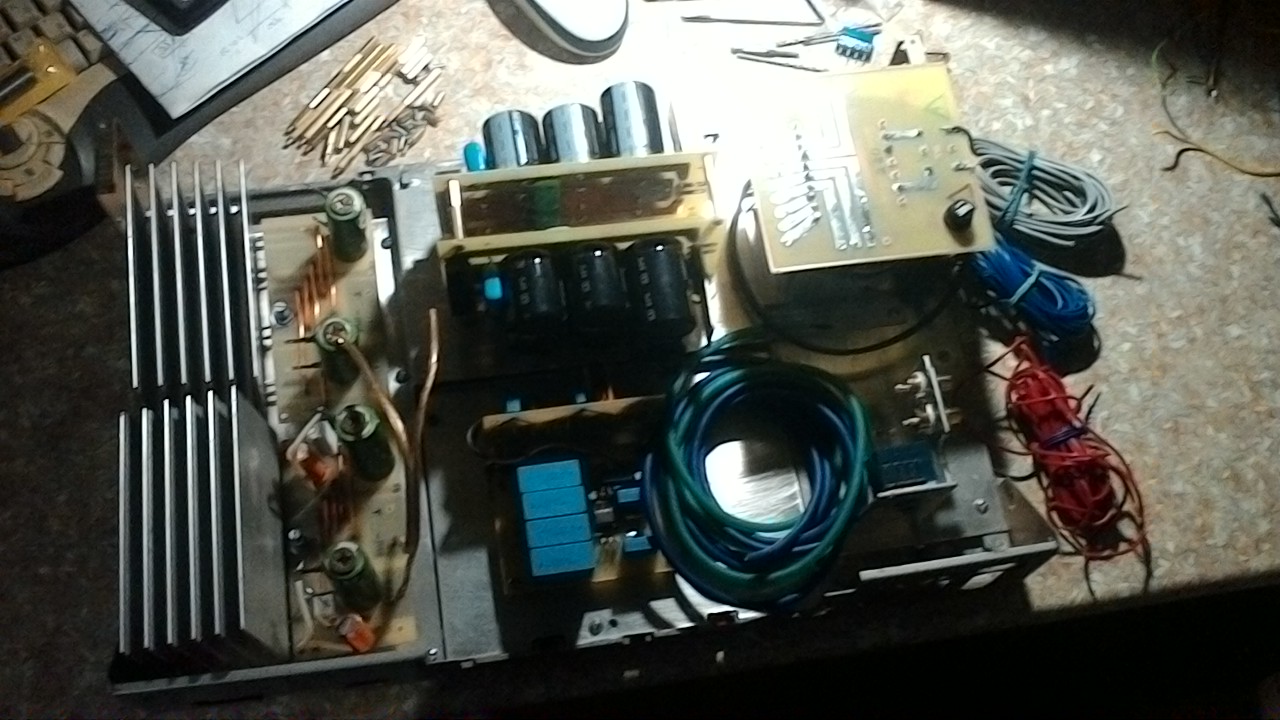

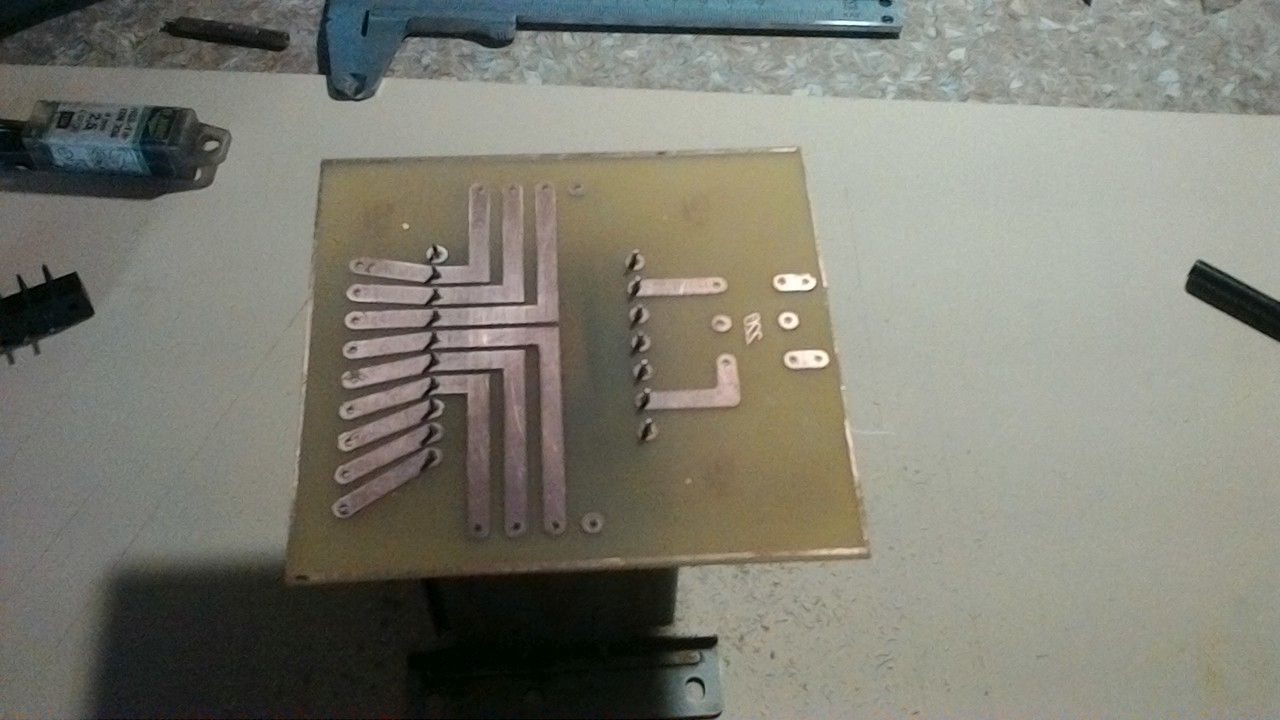

Думаю будет как то так. Потом видимо придется подвигать РГ с разъемами.

Не думал, что гайки на М3 такая проблема. Пришлось купить нержавейки, но по рублю.

Регулятор громкости явно не в правильном месте совместно с входными разъёмами. Соседство с трансформатором им не нужно.

Трансформатор то понятно. А что не так с РГ и входными разъемами. Могу их сдвинуть ближе к предусилителю.

Ступил... Сам не понял, что написал.

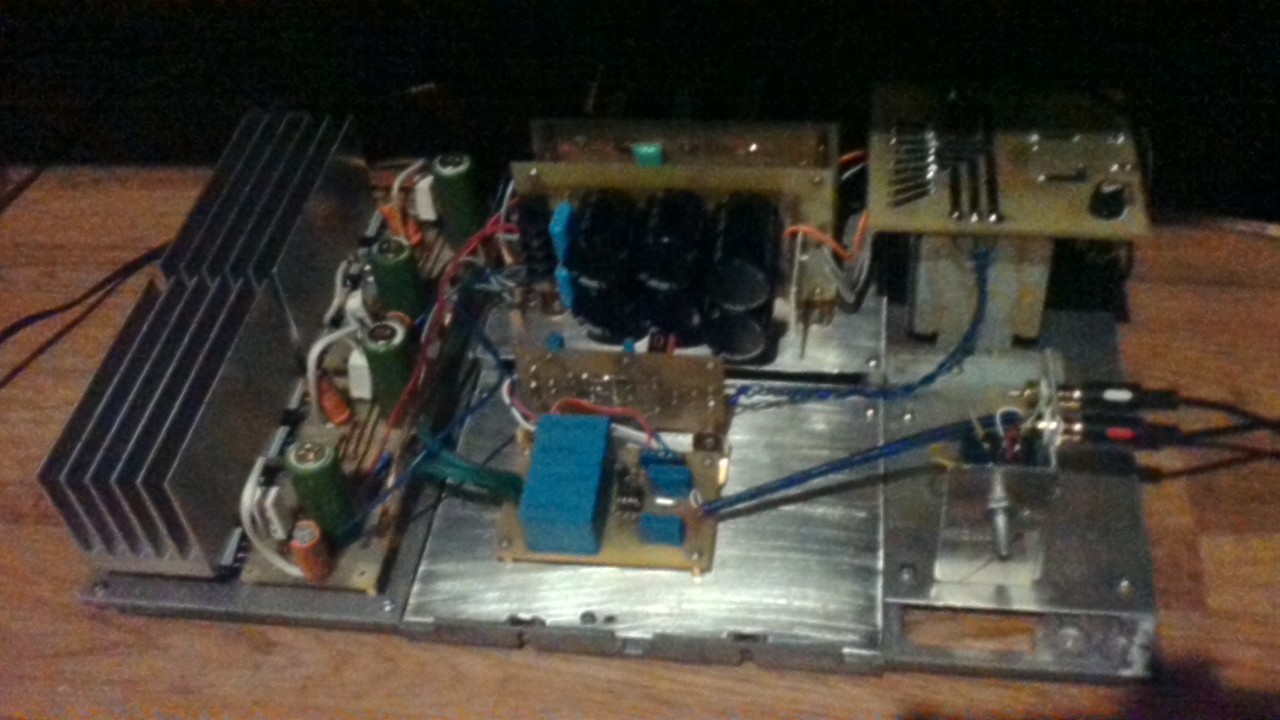

Совершил подвиг....запустил.


Звук конечно описать.....
1. Бас стал другой. Гула меньше.
2. Улучшилась атака.
3. Звуковое поле стало более однородное. Особенно ощущается на БСО.
4. Да он просто другой....

Транс чую немного слабоват. От веги-122 50 ус напругу держал 34 вольта. Этот просаживается с 34 вольт ХХ до 30 вольт.

За фотки извиняюсь...планшетка в темноте не очень..

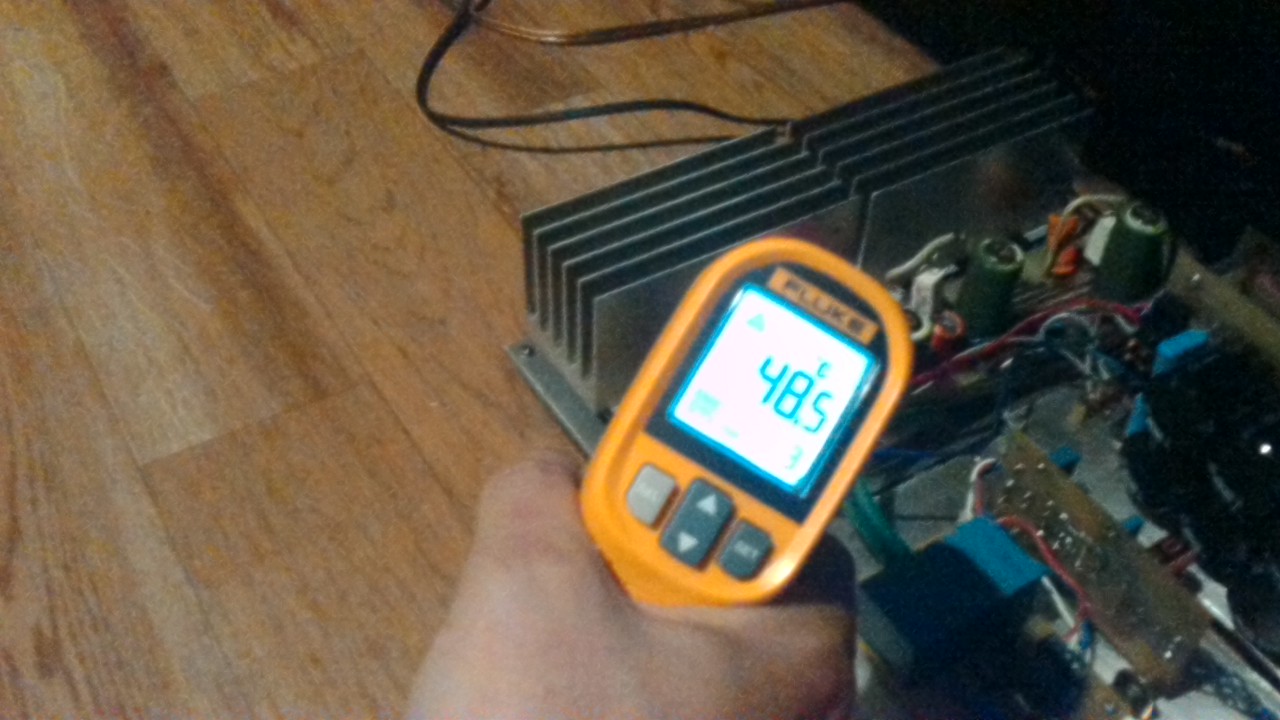

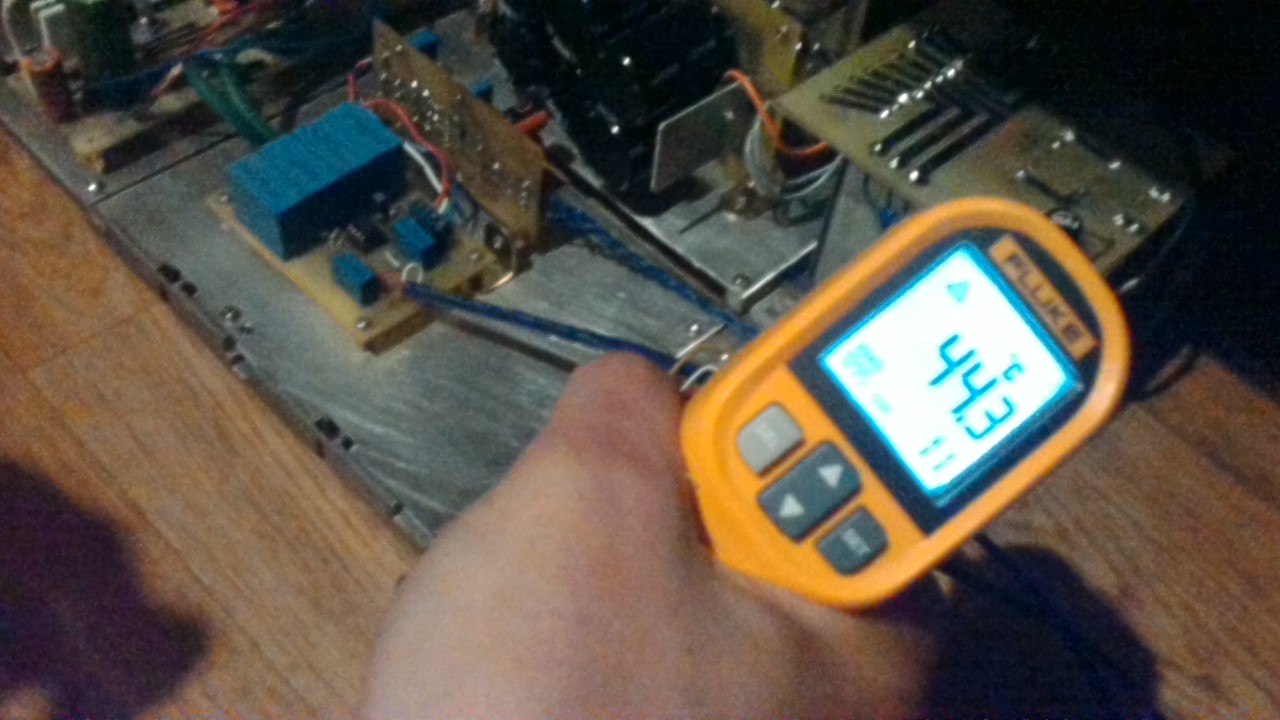

Но температуру нагрева транса и радиаторов видно.
Замеры пока не делал.(Итак супруга косо смотрела весь день )



P.S. В качестве предов могу попробовать еще два операционных усилителя: AD 797 (малошумящий) и AD 817.

Вот если их рассматривать с точки зрения характеристик, стоит попробовать.

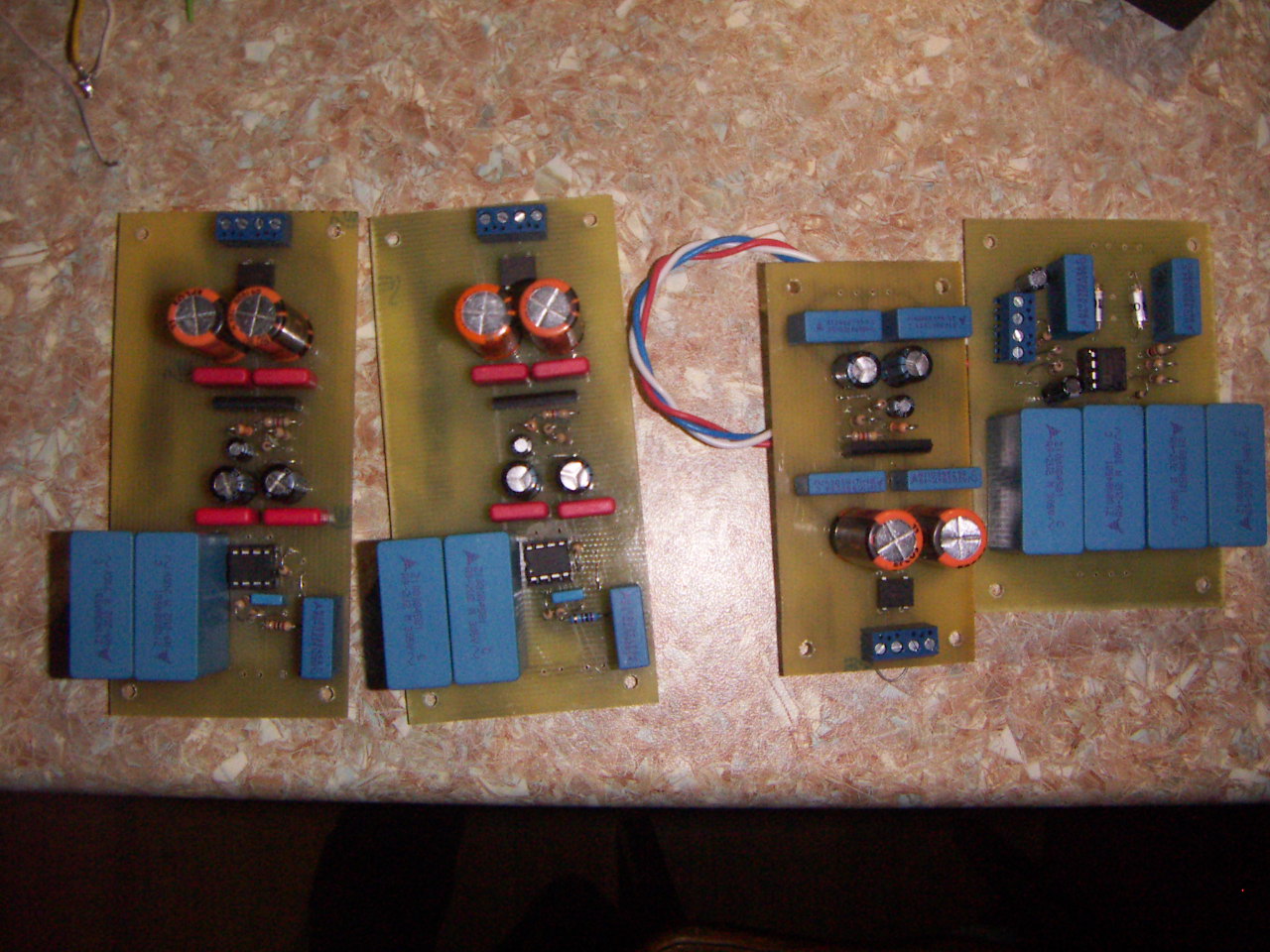

Они распаяны на отдельных платах.

забыл добавить, источник планшет, далее цап Дениса Pcm 2702, моя АС.
На счет усилителя для гидролокатора это перебор:-). Отлично звучит.

алек-сей
797 даже не стоит, ОУ специфический уж больно вот AD 744 можно при умощении выхода и вообще смотрите как сделаны преды у Lynx -Дмитрия Андронникова там есть что посмотреть.

Температура транса и радиатора в норме. А вот просадка... А 34 Вольта это на холостом ходу?

Совершенно верно.

Просто есть готовые платы, которые собирал Денис. Настроенные,рабочие.
Вот и думаю есть смысл проводочки поперепаивать.



Смотрел, но думаю мне пока не под силу это осуществить.
