Цель понять откуда ноги растут...50хI/U .....

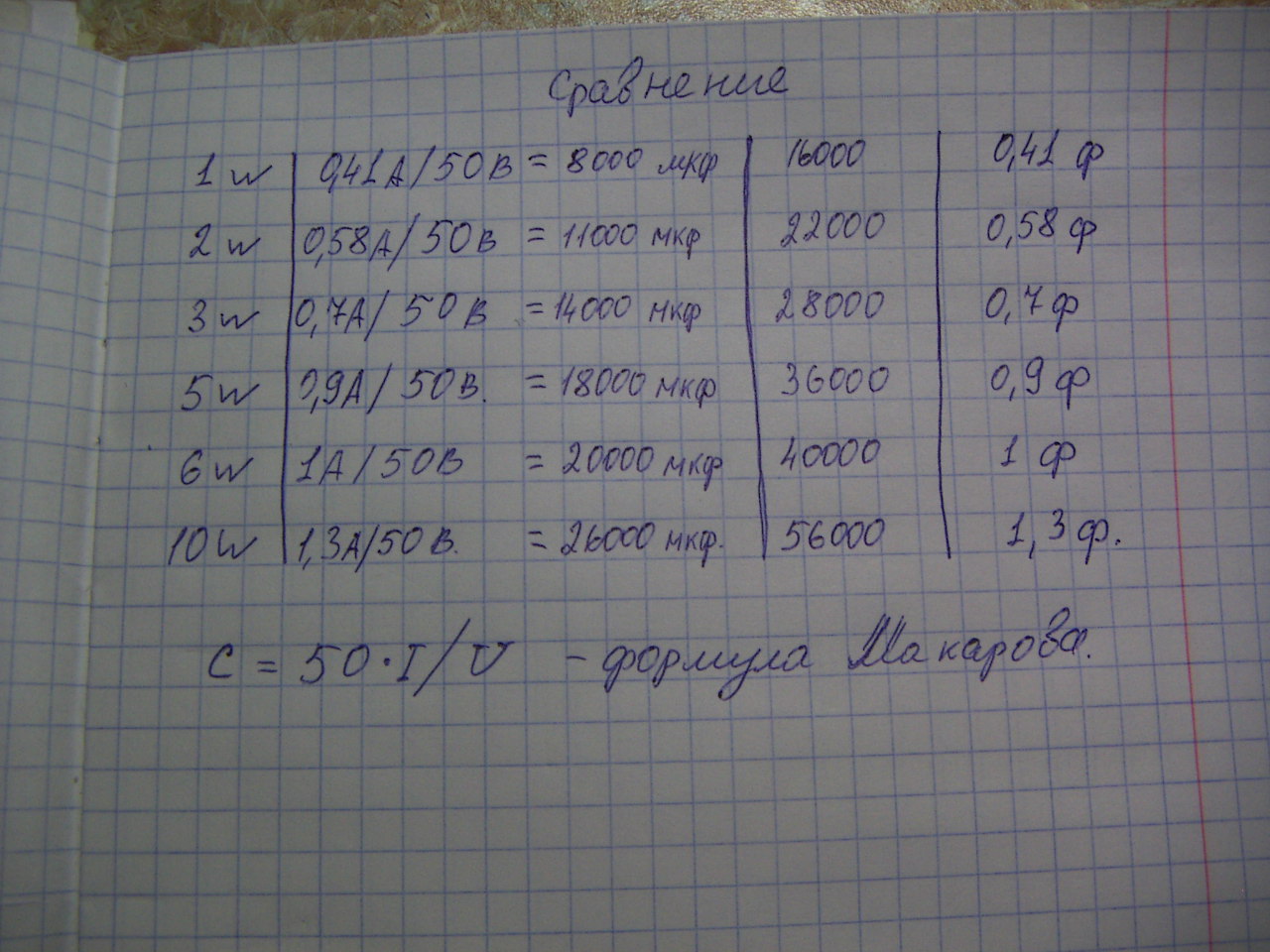

А..Выложу табличку полученную применительно к моему усилителю с питанием 50 вольт и сопротивлении АС 6 ом.
Скажем так..Величина емкости конденсаторов, при определенной выходной мощности.
Первый столбик. Емкость конденсаторов, по формуле ЮАМ если не делать 50 кратный запас.
Второй столбик...двукратный запас.( в мкф -лень писАть было)
Третий столбик, по ЮАМ. Ну здесь только Фарады...

Если посчитать по формуле из школьного учебника, то у меня получается четко второй столбик. Двукратный запас.

В расчет не брал ЕСР-конденсаторов, сопротивление блока питания и много другого чего еще не понимаю.

На истину не претендую, так мысли.....

P.S. Осталось все это связать с временем зарядки=разрядки конденсаторов через Тау=5RC, прикинуть сколько раз за секунду конденсаторы получат хороший импульс зарядного тока и....будет

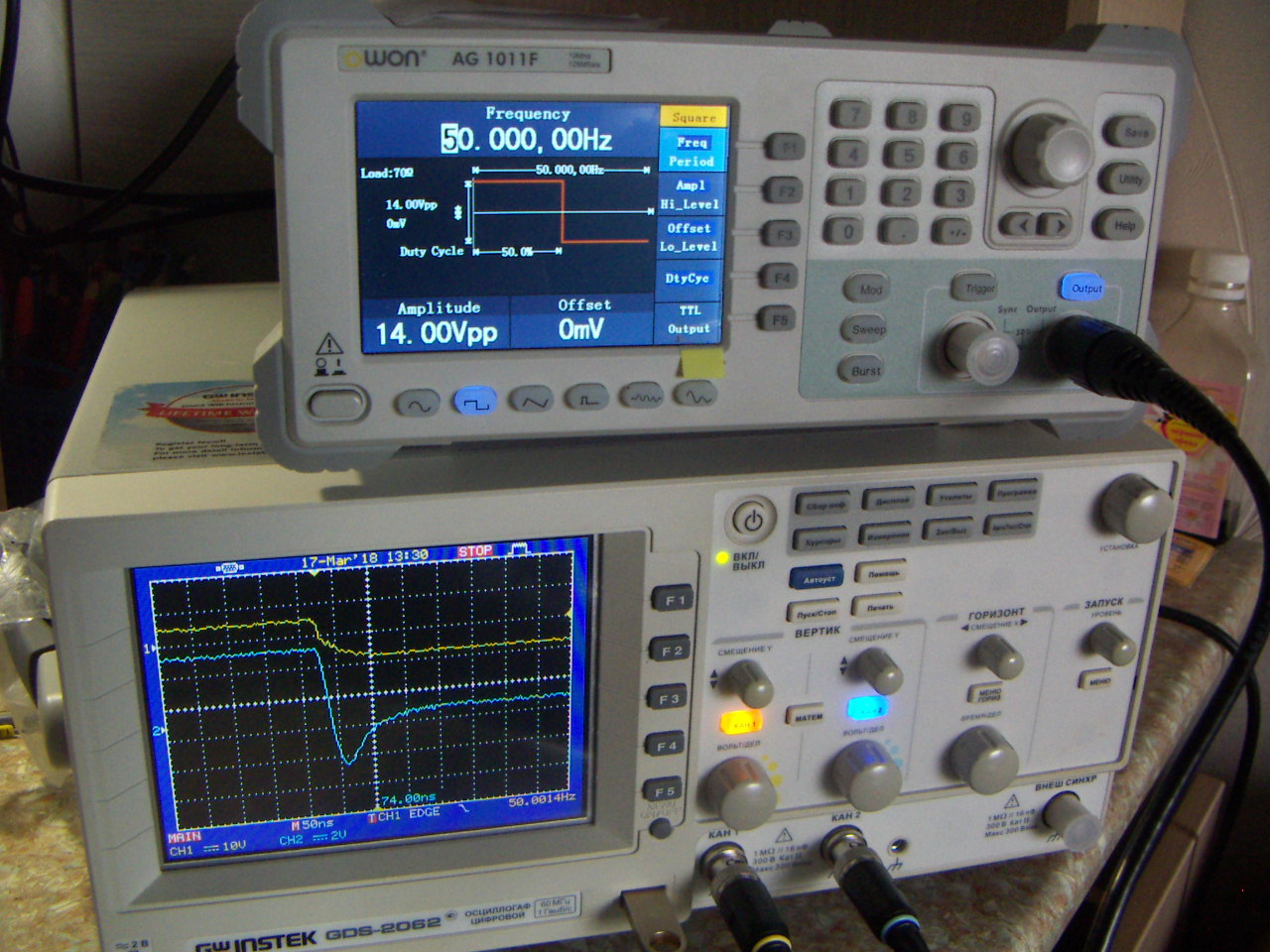

Он самый не востребованный в семье, как и генератор....

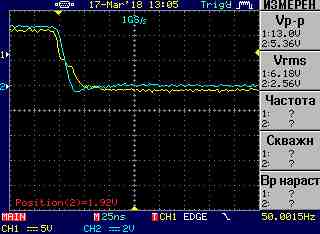

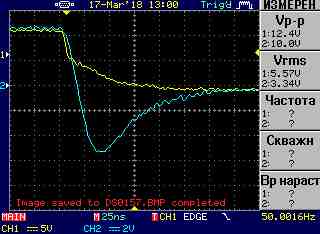

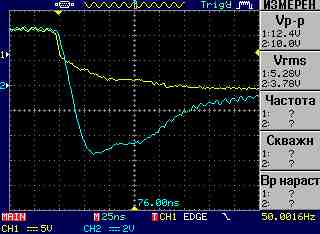

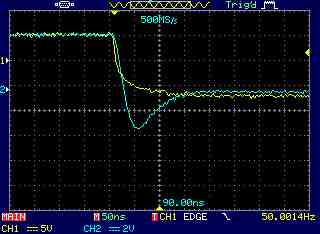

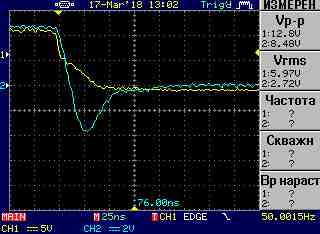

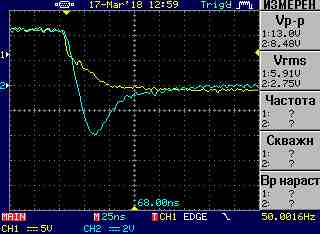

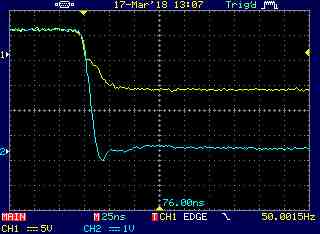

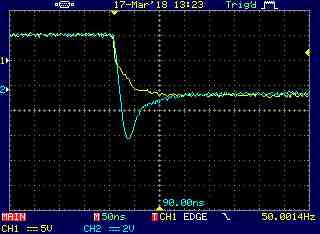

Продолжу.. Всё разом для сравнения.

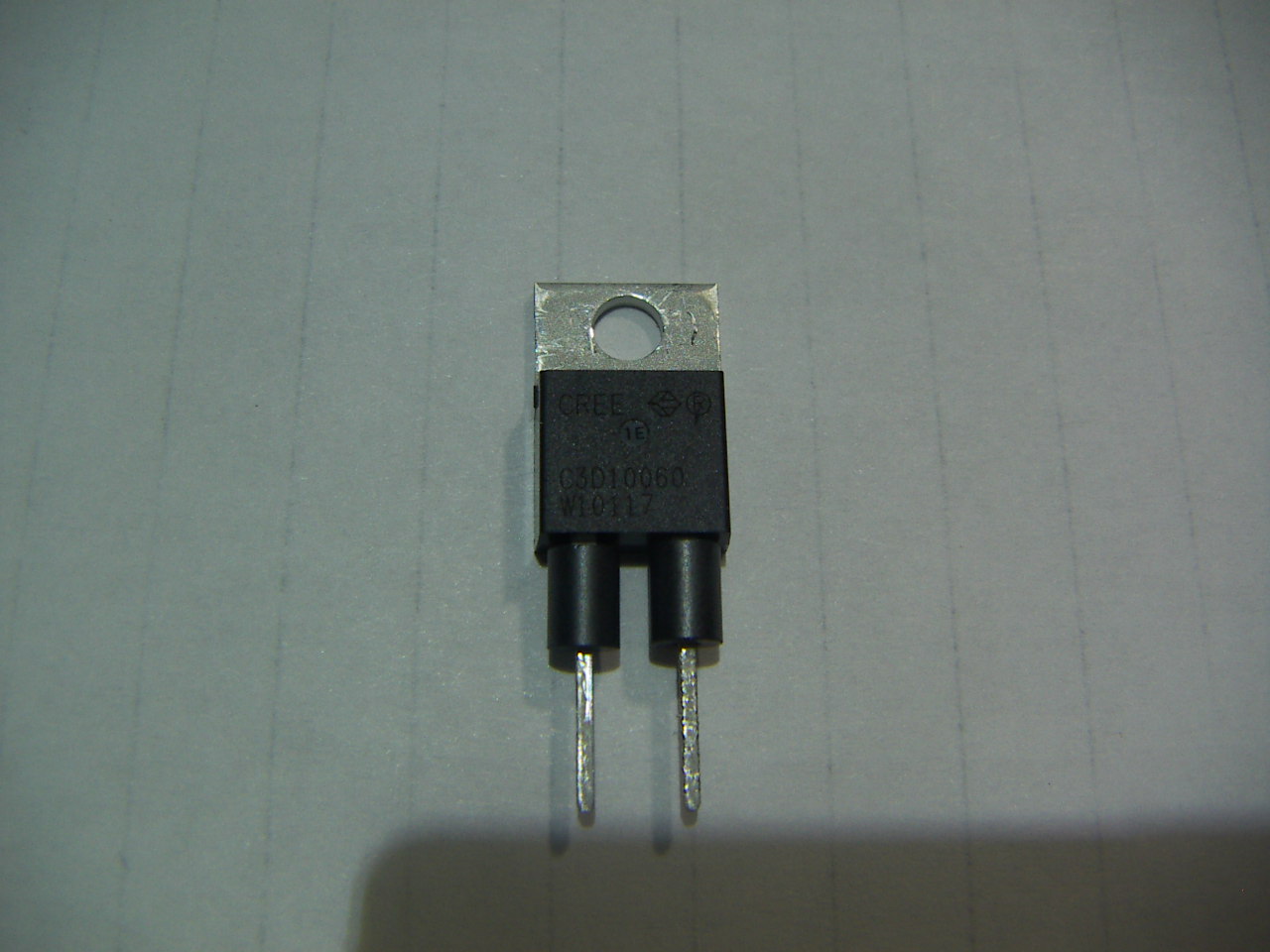

Последний диод оказался самым правильным(или честным...?)... Поставлю в блок питания ЦАП-а.

И влияние ферритовых колец на ножках диода...

Странно , что с диодом

не подтвердилось.
То ли рекламный трюк, а может диоды левые....

алек-сей,

Горыныч,
Спасибо.... Я уже думал сам с собой......

А может на другое рассчитаны.... Что скажет тяжелая артиллерия...?

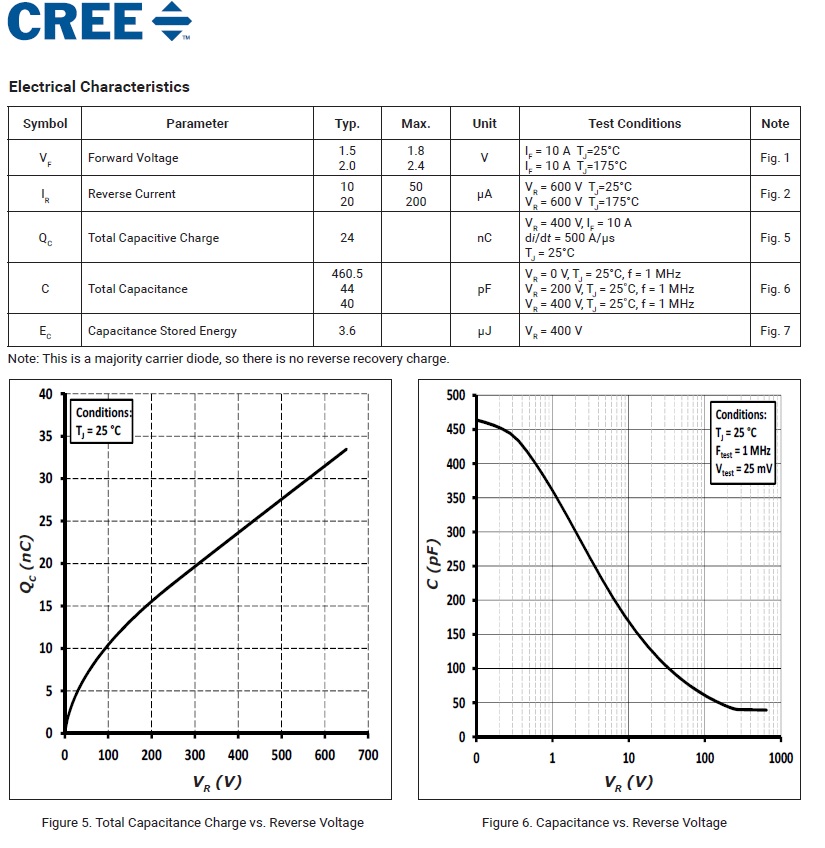

А может емкость перехода меняется от напряжения... Кто осилит даташит....?

похоже на то

С Днем Рождения....!!!!!

[i]Уважаемый Алексей! Ваши изыскания в области настройки цепей питания вызывают уважение и достойны изложения в научной монографии!

loud,
Юрий спасибо за поддержку Но поскольку я не особо одарён в области радиоэлектроники, хочется иногда получить по ушам от специалистов... Но им видимо не интересно..Всё знают...

Не, мы так глубоко не копали

Продолжать....?

Непременно!

Меняется(уменьшается)....

От прямого или обратного? От обратного, ёмкость увеличивается при увеличении напряжения.

Я еще не совсем разобрался...вот...
Речь об обратном напряжении?

Обратное конечно. В этих емкостях и накапливается энергия импульса

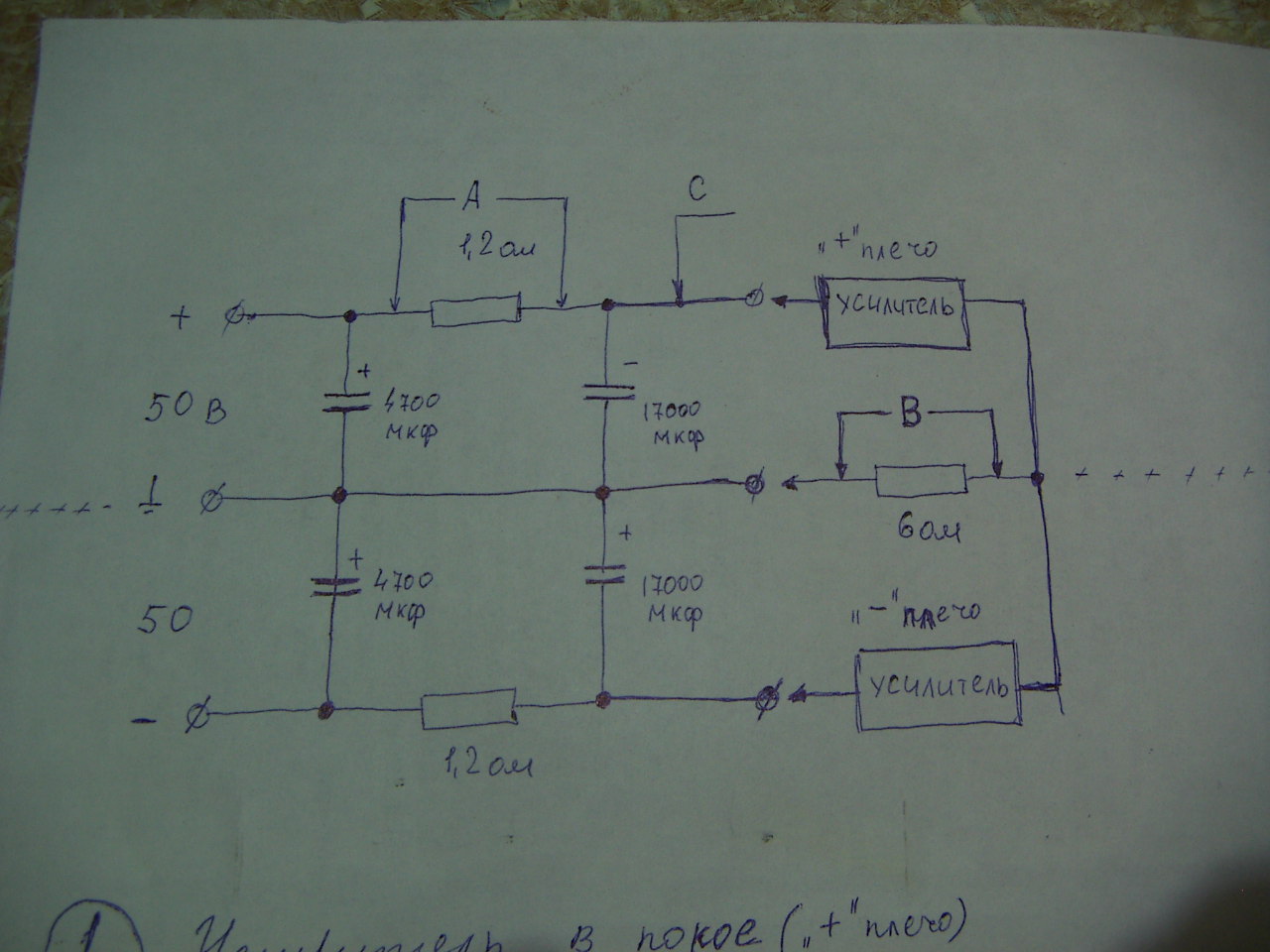

Тогда продолжу. Изучал(мучил ) свой Денон вот по такой схеме...Нижнюю половину в расчет не брал.


Первый замер
С усилителем в состоянии покоя.
В точке "А" получилось падение напряжения 0,25 вольта. То есть ток составил I=0,2 А.
Ток покоя транзисторов установлен 0,26 А (0,13+0,13). + потребление остальных каскадов..?

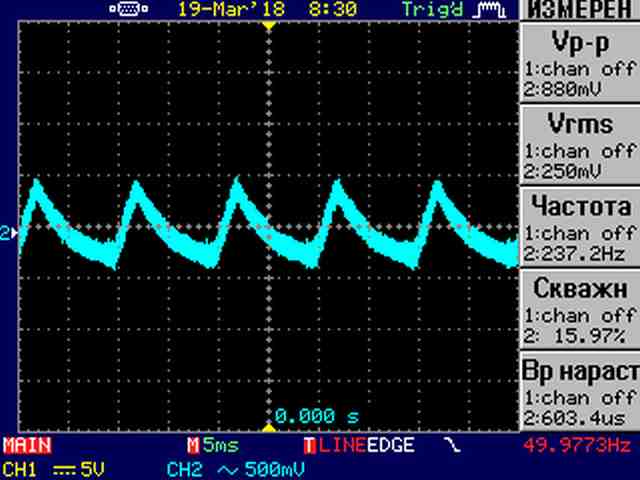

Осциллограмма в точке "А" в покое...



Второй замер.
Подал на вход синус 1 кгц...
Громкость настроил, что бы на нагрузке в 6 ом(точка "В") получилось напряжение 6 вольт.
Получается 6 ватт, при токе 1 ампер...

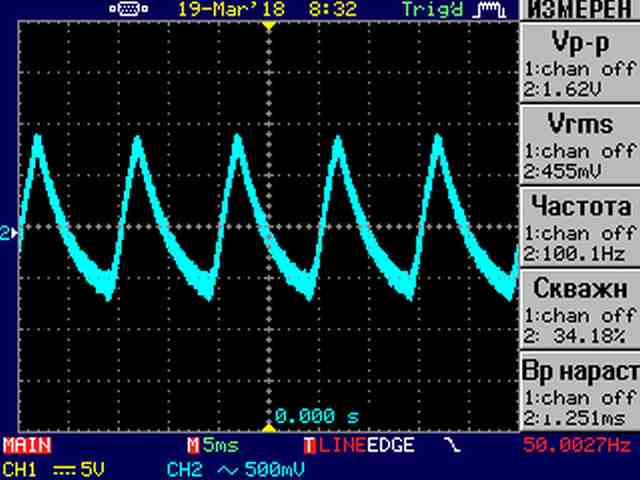

В тоже время в точке "А" падение напряжения составило 0,45 вольт. Ток получился I=0,37 А.
Разница составляет 0,63 Ампера...



Ну и самая горячая часть...

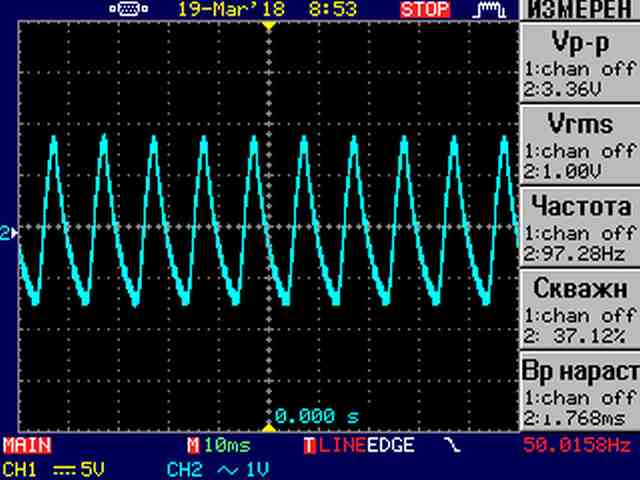

Сигнал 1 кгц, на нагрузке 30 вольт(точка "В"). Получается выходная мощность 150 ватт. Ток должен быть 5 Ампер.
Но в точке "А" упало всего.. 1,2 вольта(чуть округлил) Ток получается.. I=1 А
Разница в токе 4 ампера...



Получается конденсаторы(17000 мкф) после резистора отдают основной ток...? Но не весь...
И подвергаются хорошему "удару тока" первые(4700 мкф)...?

Если бы сделал разрыв в точке "С" (что не возможно конструктивно ), получилось бы замерить полный ток потребления при разной выходной мощности..? Или всё нормально просчитано...?

Картинков нету((

Копировал ссылку с яндекс диска... У меня есть картинки. Зашел с другого компа...Нету....
Тогда в числовом порядке.. сверху вниз.. Как должны были стоять...

Теперь есть...? Я уже сомневаюсь.
А реально замодерировать(переставить) в правильные места. А то чегой то перемудрил я с Ян-диском.....

А резонансы блока питания замерить, не было опыта...?
Думаю как осуществить...

Не, никогда такое не делал. У любого, доступного блока питания, есть ограничения. Я дома землетрясение не имитирую, поэтому достаточно победить "мусор" из сети и конденсаторы не менее 22 000 мкФ на плечо. Ближе к идеалу аккумуляторы, но там много неудобств.

Я с этим не парюсь. Интересны другие моменты.

Со снаббером и фильтром питания слышно даже наличие шунтирующих конденсаторов диодного моста...
Но я начал с кондесаторов...теперь сложно понять.
Купил 4 шт Epcos-a 10000 мкфх63 вольта. Попробую добавить. Должно получиться в каждом плече 37000 мкф.

Дополнил фильтр в усилителе еще одним конденсатором, поставил дросселек на 0,8 мГн. В сидюке тоже чуть разнообразил фильтр(в заводском исполнении не было: ферритовых бусин, дросселя для подавления синфазных помех(а места есть), и поставил конденсаторы).
Вот теперь можно слушать, слушать и слушать. Рекомендую. Стерео панорама меняется неописуемо...
Но мысли разные еще блуждают.....

Значит, для них есть место. А это хорошо.

Есть места куда можно поставить новые платы фильтров( правда платы делать надо, а я этот процесс не очень.... )
