Для меня даже немного хитро питается.. и земля вторая заведена.
Допустим по отношению к входному каскаду понятно.Земли разделили.

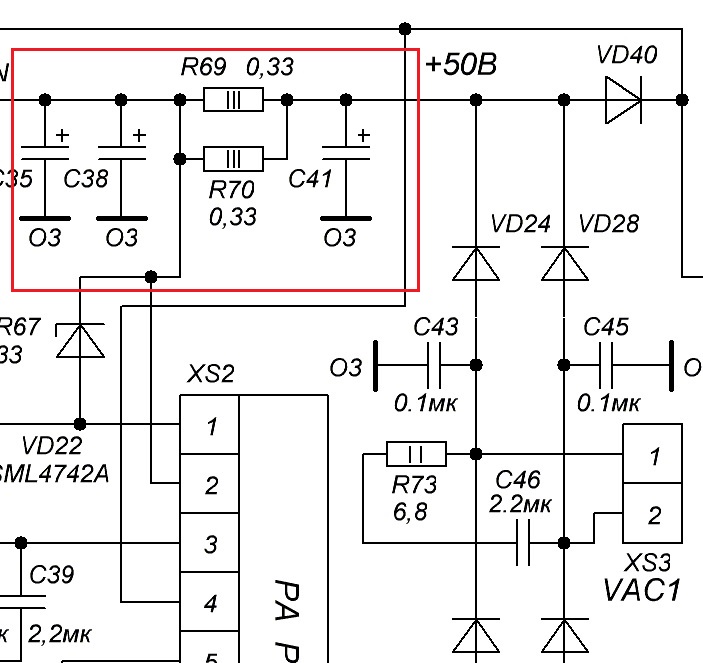

А как этот резистор работает если рассматривать выходной каскад. На веге читал, что вместо двух резисторов, которые ставятся в + и - плечо питания между конденсаторов(C-R-C), можно поставить один, на землю. И поставить диоды(дополнение другого человека), как у денона. Поэтому и запостил эту схему после моих излияний про CRC фильтр.
Да и ГУРУ делают такие штучки...правда на - и +

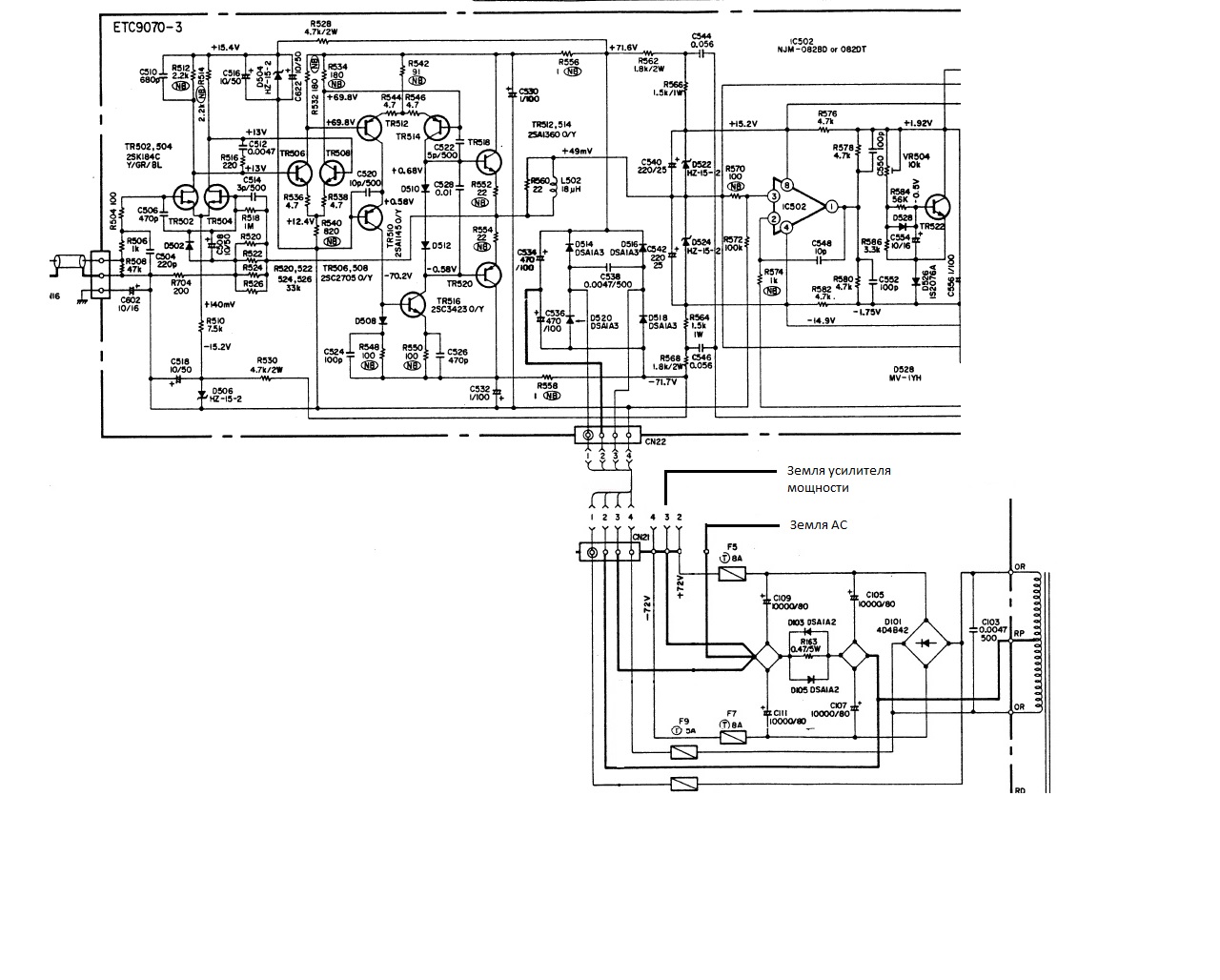

Если не понятно "Земля усилителя мощности", назовите её "земля выходного каскада".

Японцам виднее...

Паш, вот читаю вегу...Один специалист, второй специалист, а мнения различны....

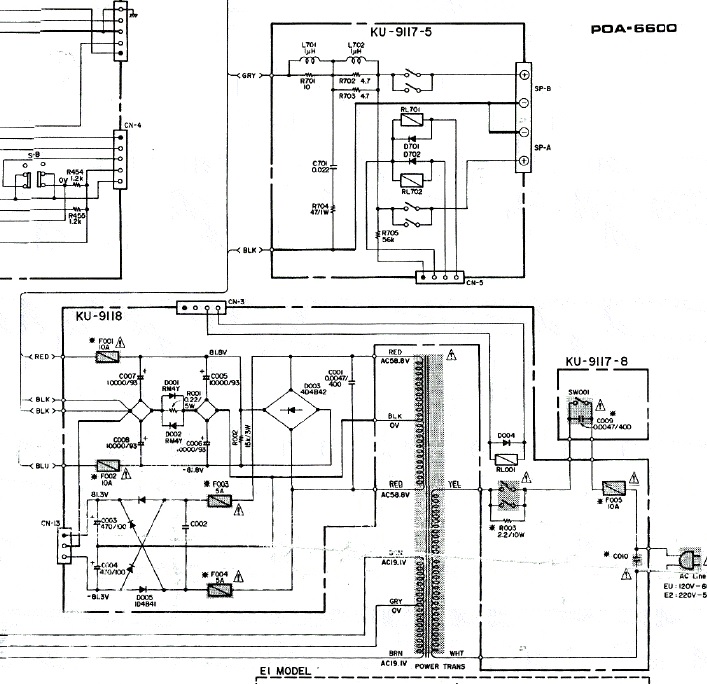

А в этом варианте?

Разделены силовая и сигнальная земли, насколько я понимаю.

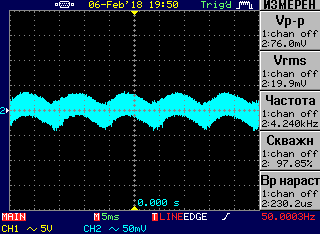

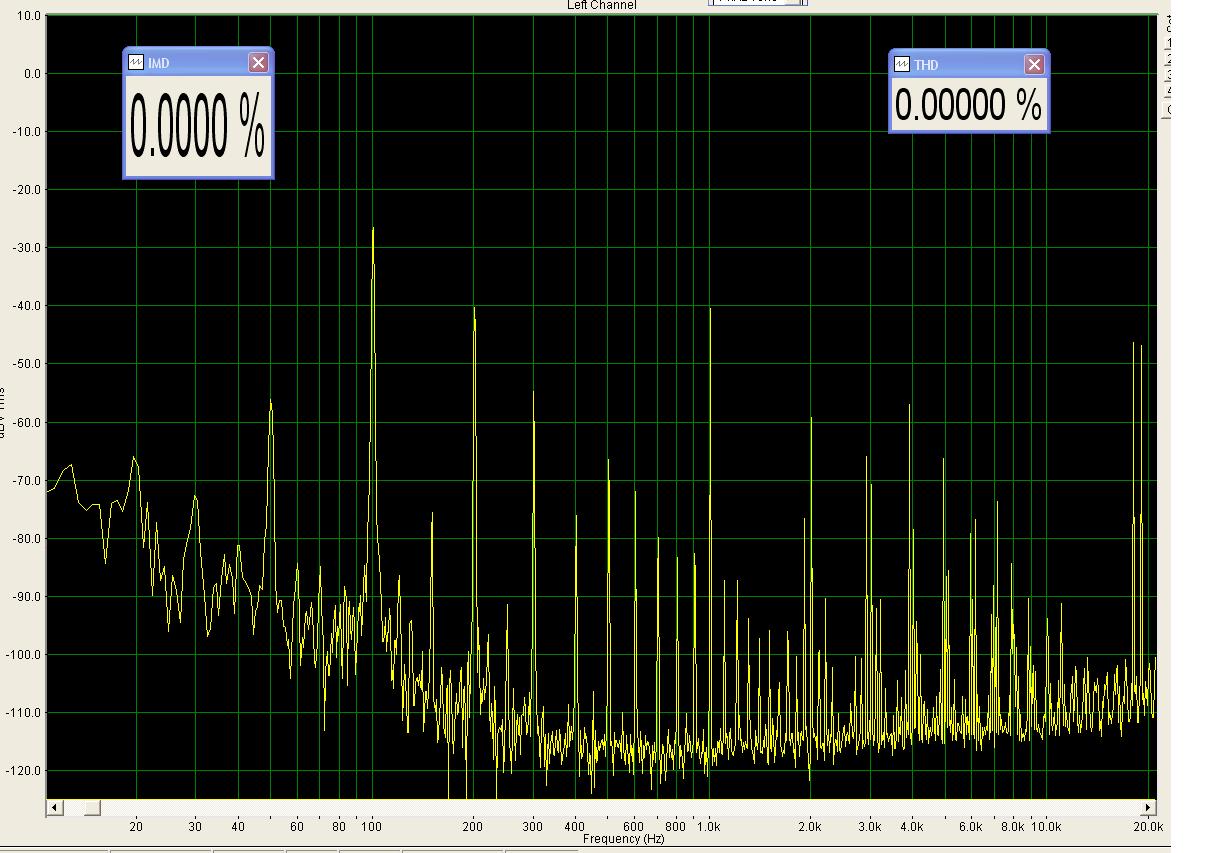

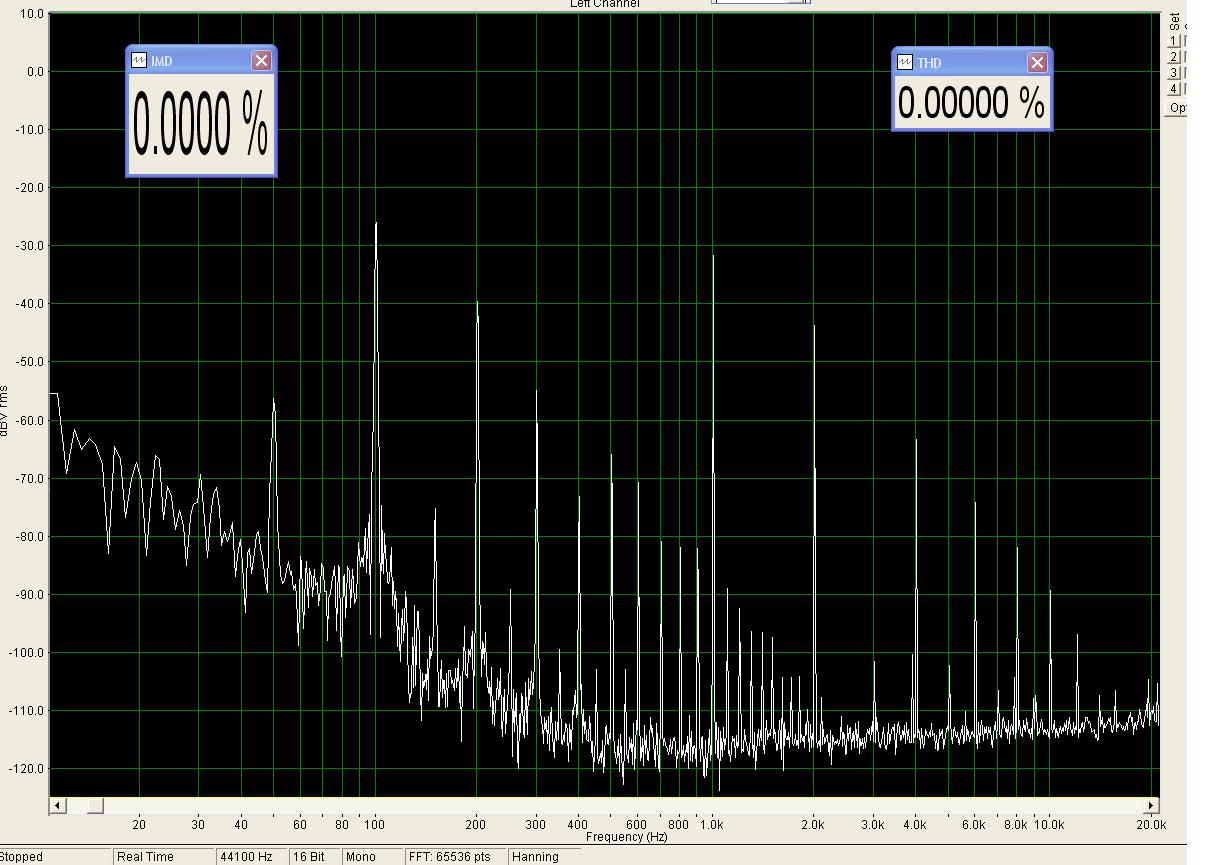

Пульсации на выходе блока питания...

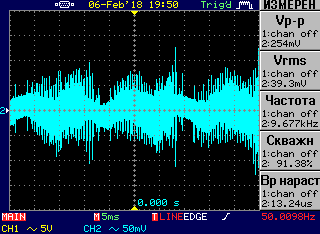

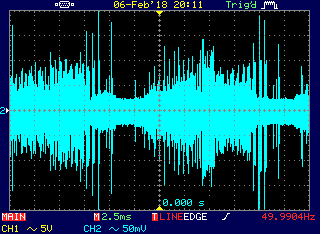

Плазма включена в одну розетку розетку с блоком питания.....

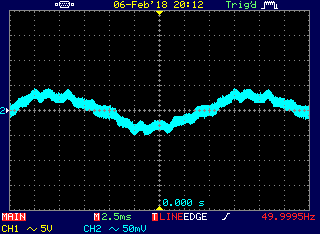

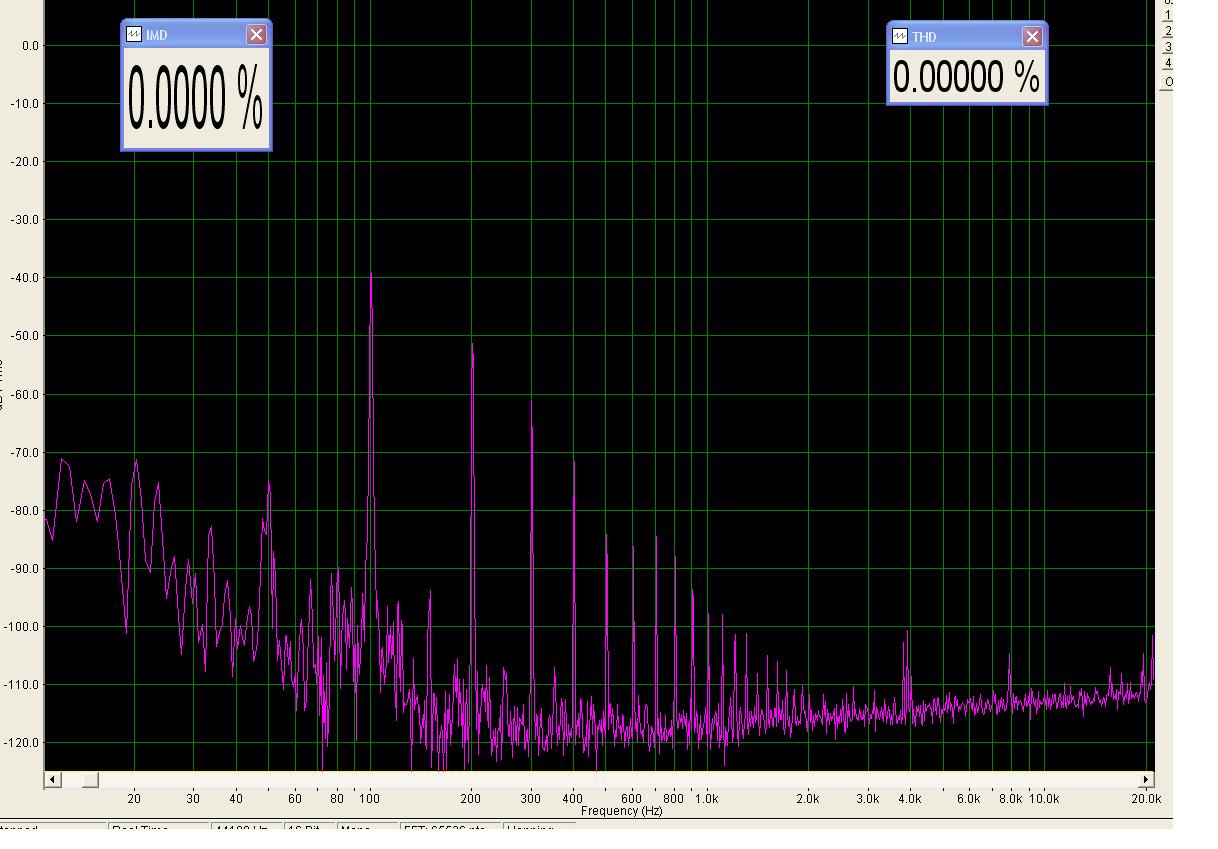

Плазма выключена....

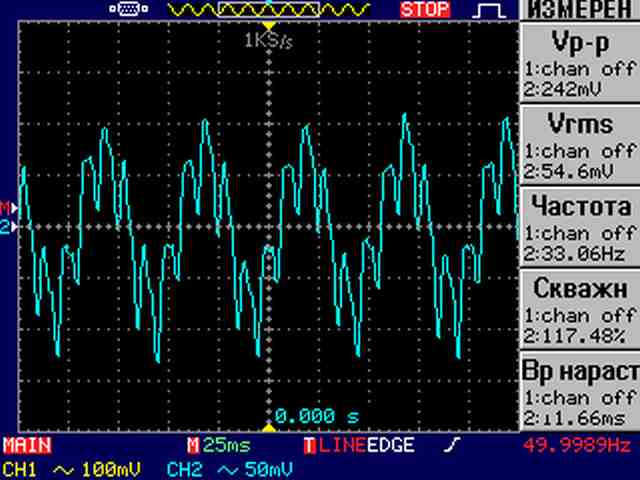

Щуп осцилла лежит на столе...плазма включена....
Перед первичной обмоткой трансформатора (БП)стоит синфазный фильтр и конденсатор, как это все пролазает....?
Как побороть или забить....?

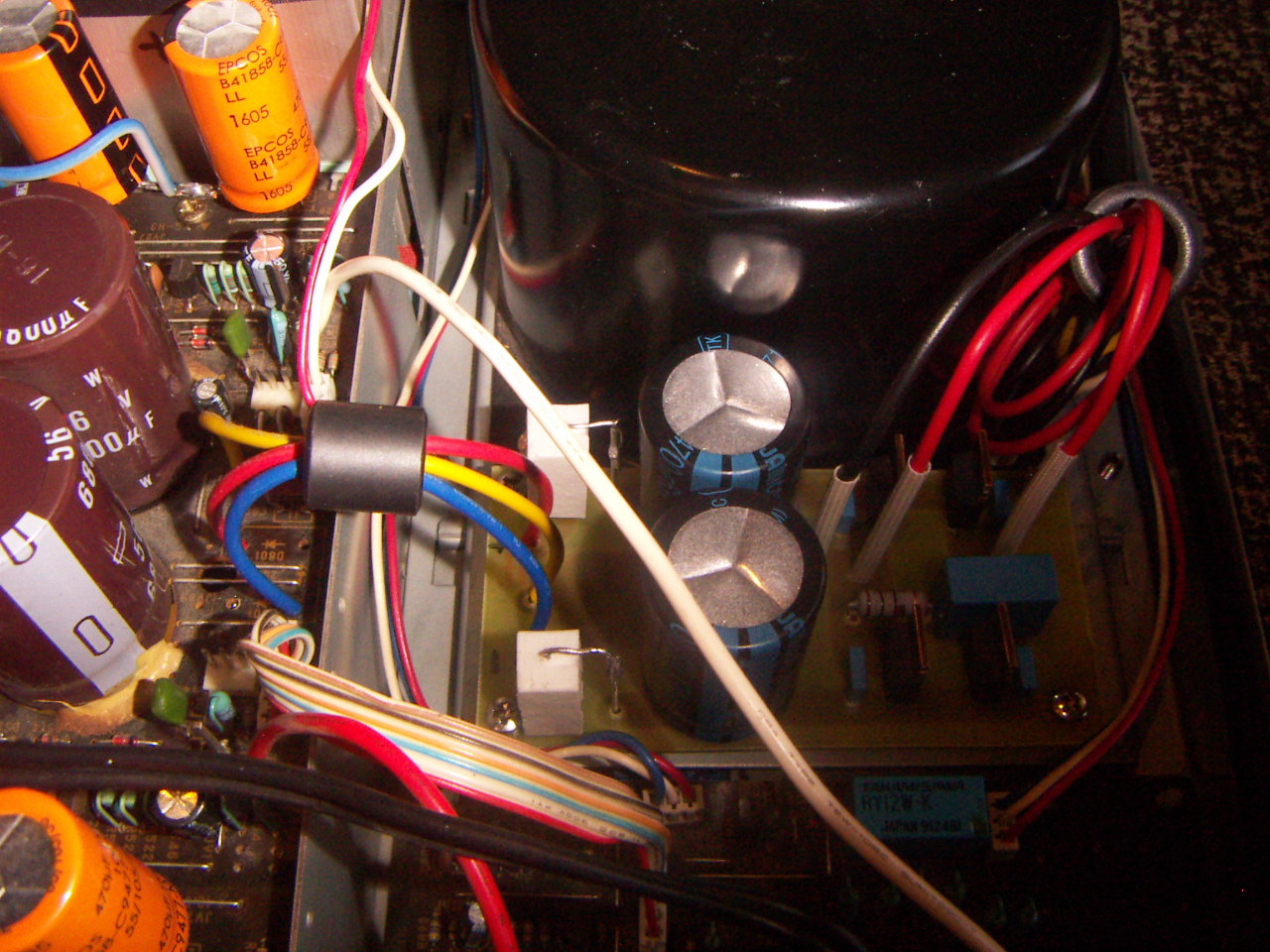

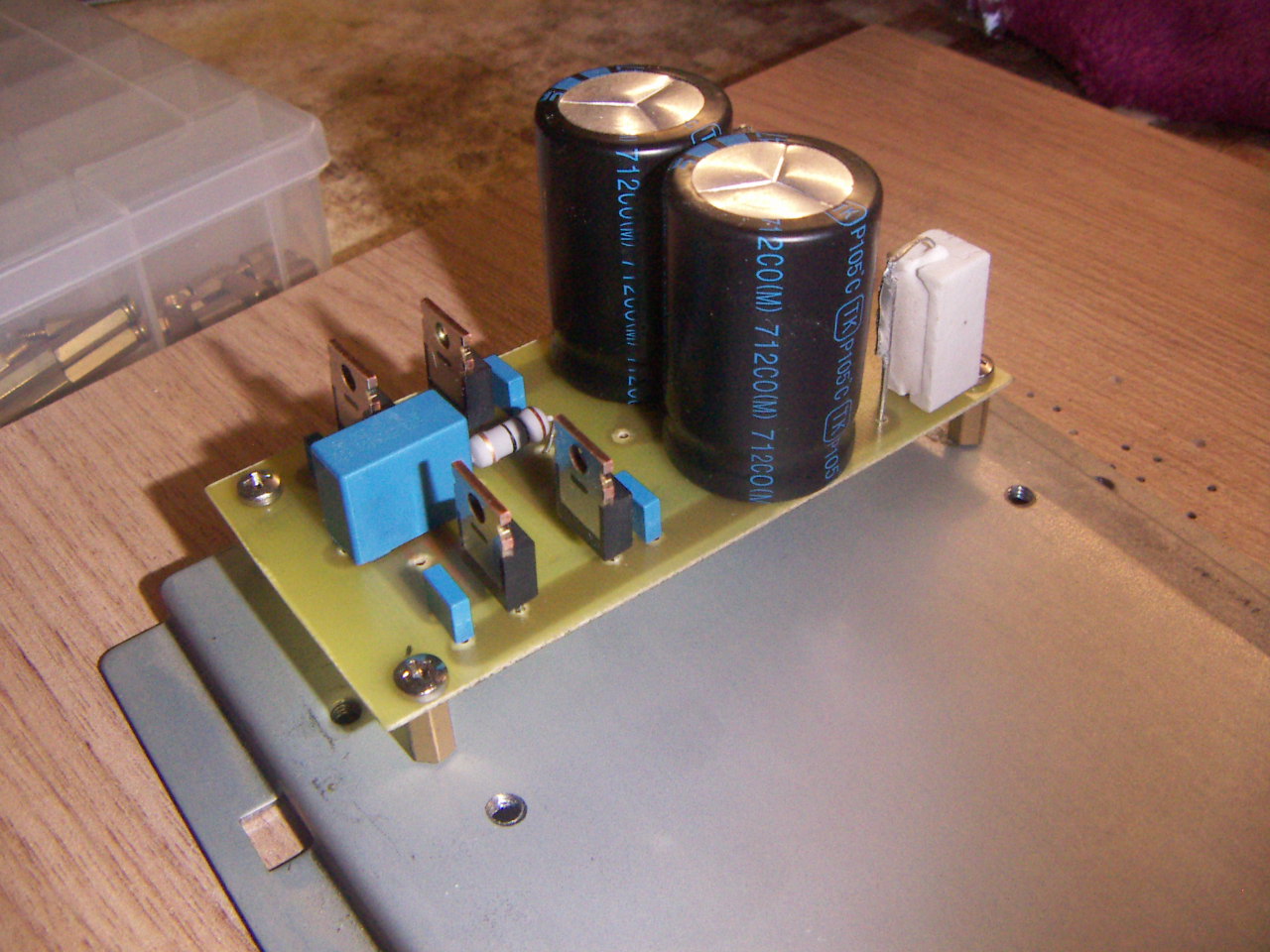

Не удержался, попробовал... Чудесный конструктив у DENONA...

Главное земляной контакт щупа всегда вешать только на землю усилителя. И не пытаться смотреть спектр между + и - шиной питания, когда сигнал идет со звуковой карты и щуп подключен к ней же...

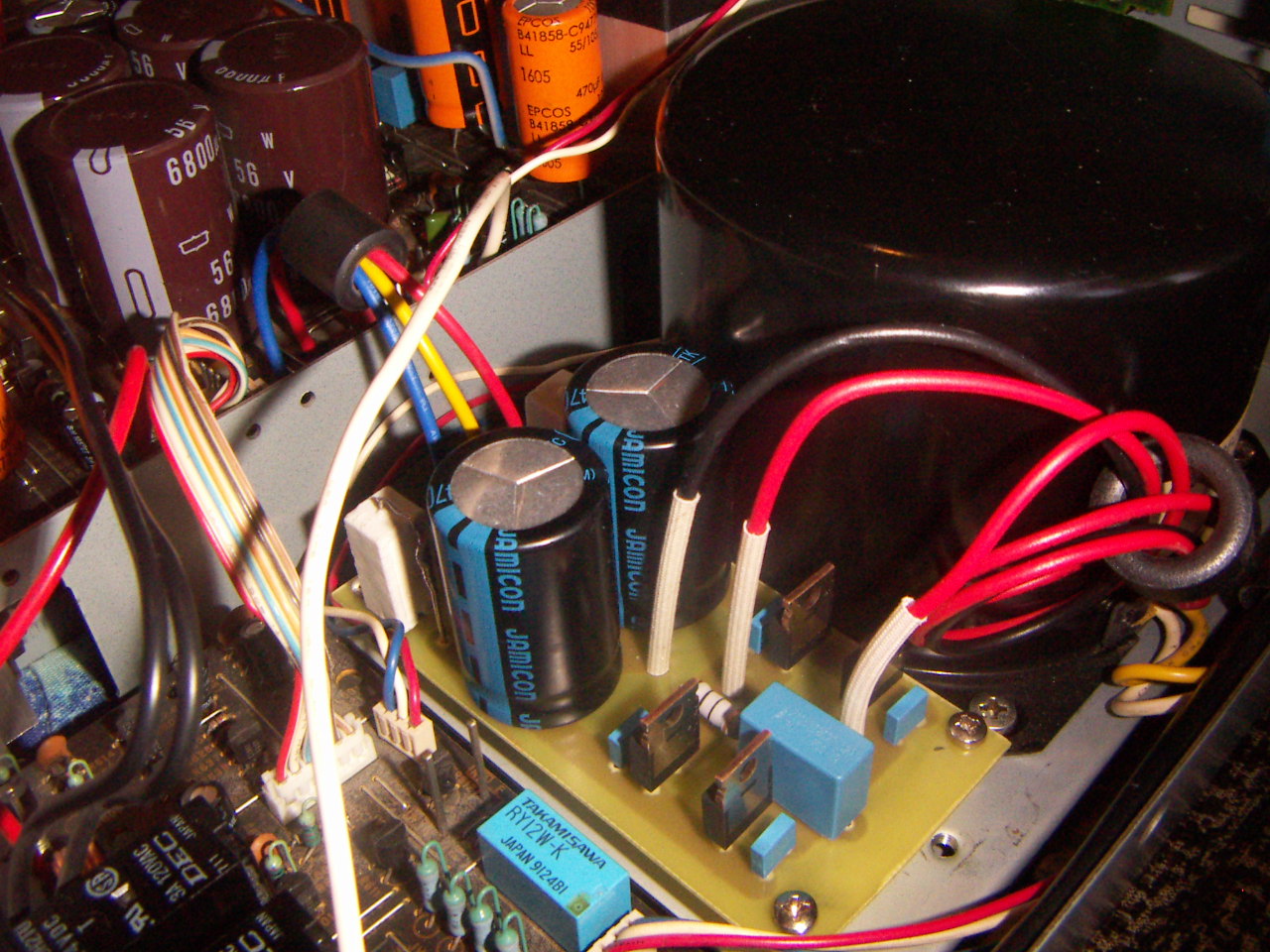

Вот такое стало питание у денона....
Ради интереса подал на вход усилителя 1 кгц и 19+18 кгц. Мерил между землёй и плюсовым плечом...
Хотел померить то же на первом каскаде усилителя, где стоит стабилизатор на -и+. Но лоханулся....Щуп то на замле вистит. Пошел восстанавливать положительное плечо стабилизатора...

Со стабилизатором, также будет питание колбасить?

Ужас...Что это? (особенно на первой картинке) Алексей, завязывай с опытами, пока Денон жив. 100 Гц на уровне -40 дБ....

На всех картинах спектра подключена к плюсовому и общему проводу питания денона. Щуп 1:1 через емкость 1 мкф. Звуковая карта откалибрована (вход-выход),
1 вольт rms.

алек-сей, ну не знаю....Я такого "мусора" в питании ещё не видел никогда...даже в усилителях класса А. Электролиты по питанию точно впаяны?

А если первую картинку перевести(пересчитать) на то, что пульсации в блоке питания допустим 100 мВ ?

Точно впаяны...

Если допустить, что есть земляная петля(вход звуковой карты- выход звуковой карты) ?
Но когда снимал спектры просто блока питания, картинки не намного лучше были и 15000 мкф и с 30000 мкф. И земляной петли точно не было.

Скорей всего в этом и зарыта собака. Тогда, всё очень прилично.

А на вторых двух...?
На выходе усилителя было около 6-8 ватт, на эквивалент нагрузки.

Нормально. Он и так полурабочий был. То тут контакт теряется, то здесь. Про регулятор громкости молчу....Винтажжжж.

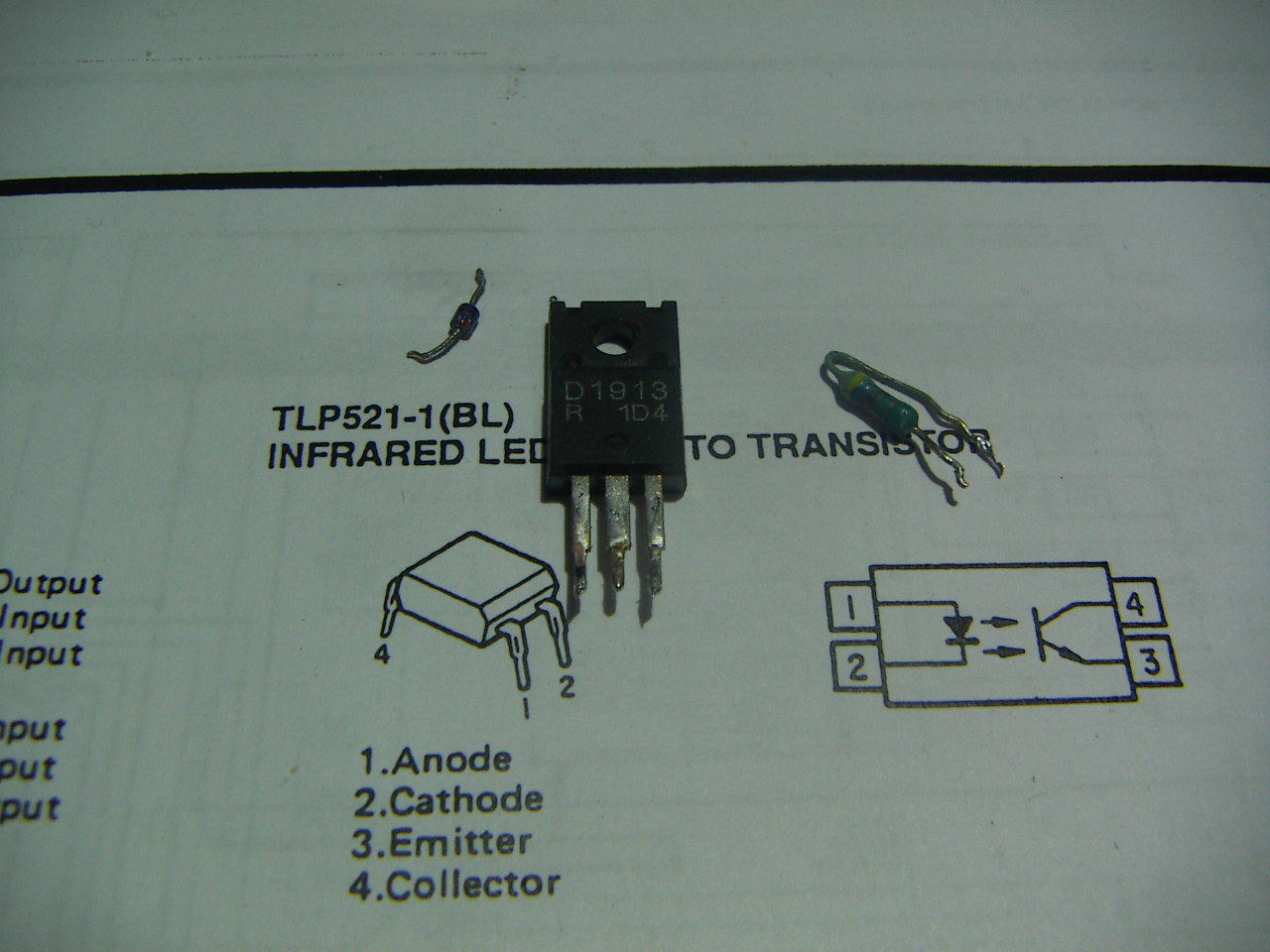

А так легко отделался. Один резистор на 4,7 ом, один стабилитрон на 36 вольт, ну и транзистор. Оригинала не было. Поставил 2SD1944(что нарыл). По напряжению и току проходит. Всё заработало.
Спектр питания после стабилизатора...изюмительный.

Жопа...полная. Уши не режет?

Уши нет. На выходе все норма. Такие спектры получаются в питании. Если бы на выходе усилителя были такие спектры, я сам бы удавился...
Мы об одном и том же говорим?

Если это по питанию....то даже не знаю, что посоветовать..... Ужас..... Поставь нормальные диоды. Не должны в питании такие мусорные спектры, либо просто с уровнями что-то не так ( типа реальные гармонике на уровне ниже 60 дБ, а ты их растянул и кажется, что у них больший уровень, чем есть на самом деле). Осцилограф опять подключать надо, посмотреть на реальные уровни шума по питанию.

Ткнул вчера осциллографом.... Если сигналы на вход усилителя не подавать, получаются пульсации на уровне 23 мв RMS. Видимо надо уровни в спектре пересмотреть. Если уровень -40дб это в 100 раз меньше, или я не прав?
А....и считать получается надо от 1 вольта, как настроена спектра....
А я от 50 вольт питалова считаю....

Тогда всё нормально....Вот ведь пугаешь.... Но спектр всё же шумноватый. Можно, перед мостом, включить в оде полуволны по резистору 0,1 Ом ( обмотки транса - резистор- диодный мост)

Дык я про питание пишу, а не про искажения усилителя...

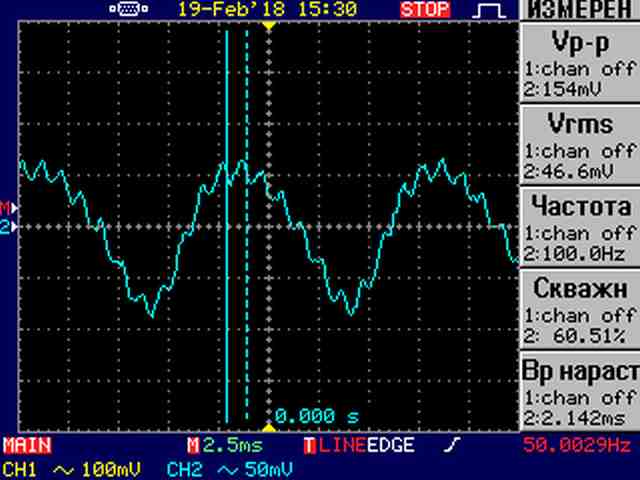

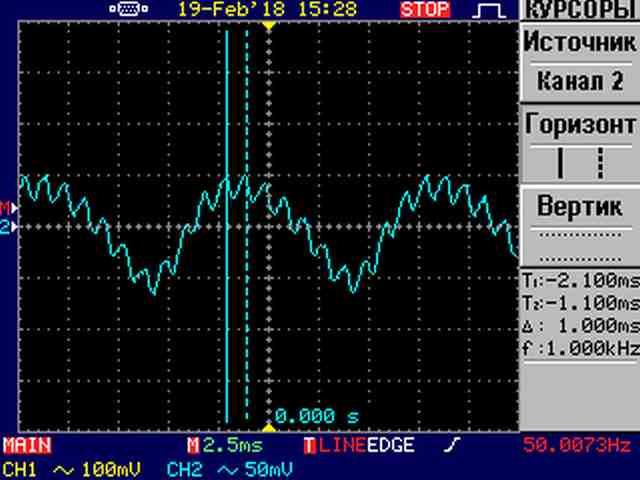

Вот так проявляется сигнал 1 кгц на уровне пульсаций, при выходной мощности.... 20 ватный резистор задымил......

А так мультитон...

Попробовать можно, сейчас схема питания получилась CRC-фильтром: транс+диодный мост(4шунта по 0,1 мкф)+снабер+4700 мкф+9 ом+14000мкф.

Вокал весьма интересно зазвучал....

Имелся ввиду "Эквивалент нагрузки". А то опять не так поймут...

HFA15TB60
Нормальные диоды....?

На правильно написал.... В CRC фильтре резистор 1,2 ом, а не 9 ом. Перепутал со снабером...

Это ультрафасты. Нормальные, только смысла в этих дорогих диодах, на мой взгляд, нет. Конденсаторы и снабер - дешёвое решение проблем с выпрямителем. Но поставил и ладно. CRC фильтр больно сильно ограничит ток, если от него и выходные транзисторы запитаны. На выходные надо не более 0,5 Ом ( и то, нормально будет звучать на комфортной громкости только, на высокой будут провалы напряжения при перезарядке ёмкостей).

если в этой ситуации вы понимаете,что работает базисный "закон ома"и нельзя ограничивать ток,то почему же никак не возьмёте в толк,что вся ваша сопливая сеть со скрутками до фильтра от входного в квартиру щитка работает точно также...как последовательный ограничивающий резистор
и почему поэтому нужно делать выделенные линии с малым падением на них,почему увеличение в сечении разводки внутри усилителя даёт такой заметный прирост количества и качества баса ....( или делать такой банк ёмкостей чтобы после отключения от сети усилитель работал ещё минут 5-10 без изменения громкости)
и почему "сцена" и весь звук получаются настолько другие после этого....
проблемы питания нужно решать на всех участках тракта и в комплексе

усилитель это же блок питания модулируемый музыкальным сигналом ..из этого тривиальная задача : сделать блок питания с максимальными параметрами и далее его модулятор с максимальной полосой C-сколько то мгц и с наименьшими искажениями,без оос и тд
