 Заголовок сообщения: stepdown transformer
Непрочитанное сообщениеДобавлено: 16 июн 2013, 12:32
Автор темы


Возраст: 45
Откуда: красноярск

На форуме с
Сообщений: 179
Его благодарили: 10
Приветствую всех! собираю корпус для понижающего трансформатора (вся аппаратура 100в) возникло пару вопросов,может кто сможет помочь?на вкл-выкл ставлю типа нашего п2к ,так вот надо его вх-вых шунтировать конденсаторами ?если надо то сколько мкф? 0,1 пойдет?


  Не в сети Профиль

 Заголовок сообщения: stepdown transformer
Непрочитанное сообщениеДобавлено: 16 июн 2013, 12:41
Аватара пользователя
Имя: Алексей
Возраст: 51
Откуда: Питер...а так хотелось, чтоб сука Майами

На форуме с
Сообщений: 2427
Его благодарили: 573
а зачем?

-----------------
Жизнь прекрасна, если правильно подобрать антидепрессанты!


  Не в сети Профиль Моя система (откроется в новой вкладке)

 Заголовок сообщения: stepdown transformer
Непрочитанное сообщениеДобавлено: 16 июн 2013, 12:46
Автор темы


Возраст: 45
Откуда: красноярск

На форуме с
Сообщений: 179
Его благодарили: 10

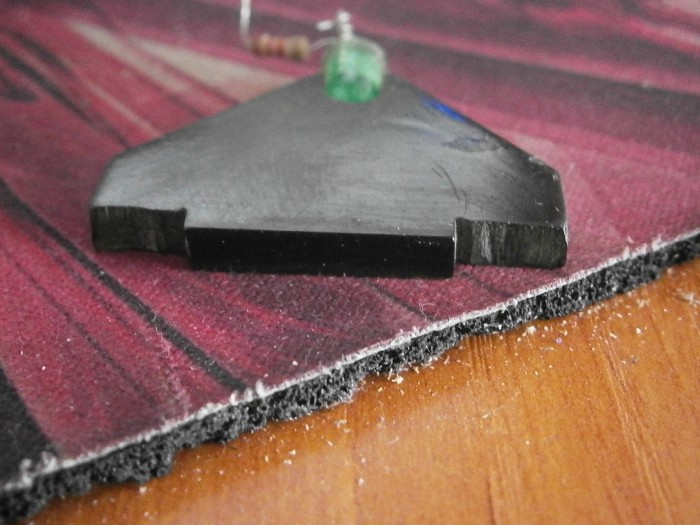

не знаю ? :lol: ну вроде чтоб контакты не подгорали ,,в общем на схемах тех же ум -есть?


Вложения:
P6160475.JPG [ 1.29 МБ | Просмотров: 1123 ]
  Не в сети Профиль

 Заголовок сообщения: stepdown transformer
Непрочитанное сообщениеДобавлено: 16 июн 2013, 12:50
Аватара пользователя
Имя: Игорь
Возраст: 54
Откуда: Донецк-Сталино

На форуме с
Сообщений: 2003
Его благодарили: 244
potap-s писал(а):
на вкл-выкл ставлю типа нашего п2к

187 писал(а):
а зачем?

:?: :?: :?:

-----------------
"Варкалось...Хливкие шорьки пырялись по Наве..."©


  Не в сети Профиль

 Заголовок сообщения: stepdown transformer
Непрочитанное сообщениеДобавлено: 16 июн 2013, 12:54
Автор темы


Возраст: 45
Откуда: красноярск

На форуме с
Сообщений: 179
Его благодарили: 10

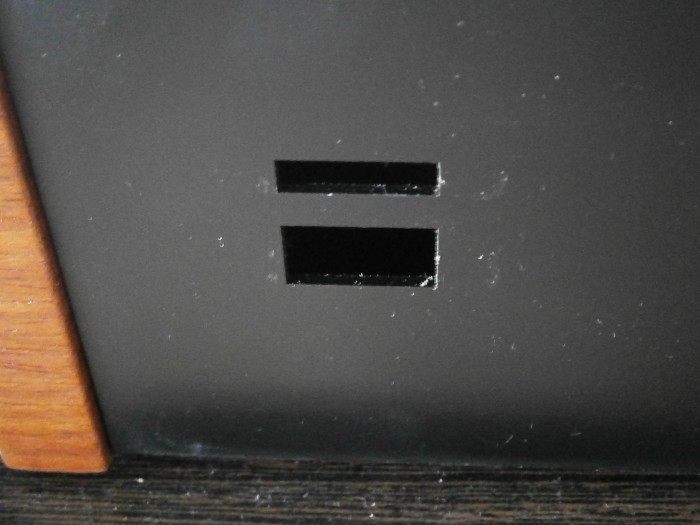

чето напутал маленько с фото ,так вот вопрос2 ,в корпусе отверстия одно под кнопку (нижние)второе под подсветку вкл\выкл.,выпилил из орг стекла (пред фото )место под светодиод отполировал-остальное покрашено (чтобы не рассеивал)хотелось ровного света -в итоге ни чего не получилось-рассеивания нет ,светодиод видно -ни кто подобное не делал ?


Вложения:
P6160478.JPG [ 1.48 МБ | Просмотров: 1119 ]
  Не в сети Профиль

 Заголовок сообщения: stepdown transformer
Непрочитанное сообщениеДобавлено: 16 июн 2013, 13:06
Аватара пользователя
Имя: Игорь
Возраст: 54
Откуда: Донецк-Сталино

На форуме с
Сообщений: 2003
Его благодарили: 244
potap-s писал(а):
хотелось ровного света -в итоге ни чего не получилось-рассеивания нет ,светодиод видно -ни кто подобное не делал ?

Это же очевидно, неправильная форма стекляшки. Подобные шняги делал еще в школьные годы 8-)
Не понял зачем вам выключатель, да еще типа П2К? Правильно намотанный транс может годами работать без выключения...

-----------------
"Варкалось...Хливкие шорьки пырялись по Наве..."©


  Не в сети Профиль

 Заголовок сообщения: stepdown transformer
Непрочитанное сообщениеДобавлено: 16 июн 2013, 13:08
Автор темы


Возраст: 45
Откуда: красноярск

На форуме с
Сообщений: 179
Его благодарили: 10
Гесер
не выключать нужно (для той же безопасности -дети) по поводу стекла-подскажите


  Не в сети Профиль

 Заголовок сообщения: stepdown transformer
Непрочитанное сообщениеДобавлено: 16 июн 2013, 13:23
Аватара пользователя
Имя: Игорь
Возраст: 54
Откуда: Донецк-Сталино

На форуме с
Сообщений: 2003
Его благодарили: 244
potap-s писал(а):
поводу стекла

В вашем варианте диод светит тупо "влоб", а вам нужно добиться отраженный световой поток, тогда будет рассеивание. Я бы попробовал в данном варианте поставить пару диодов на скошенные стороны, но не уверен что поможет в полной мере. Самый лучший вариант Г-образная стекляха, одним концом выходит на панель, на другом стоят диоды.

-----------------
"Варкалось...Хливкие шорьки пырялись по Наве..."©


  Не в сети Профиль

 Заголовок сообщения: stepdown transformer
Непрочитанное сообщениеДобавлено: 16 июн 2013, 13:29
Автор темы


Возраст: 45
Откуда: красноярск

На форуме с
Сообщений: 179
Его благодарили: 10
ну г-образная может быть либо склееная или сгнутая ,5 мм согнуть не получиться-придется половину спиливать ,потеряется пучок света ,я вот думаю надо не красить(любой краской)а делать светоотражение,т.е. по косым сторонам красить-клеить что то типа зеркала(серебрянка)и диод наверное сверхяркий???


  Не в сети Профиль

 Заголовок сообщения: stepdown transformer
Непрочитанное сообщениеДобавлено: 16 июн 2013, 13:38
Аватара пользователя
Имя: Игорь
Возраст: 54
Откуда: Донецк-Сталино

На форуме с
Сообщений: 2003
Его благодарили: 244
potap-s писал(а):
не красить(любой краской)а делать светоотражение

Красил белой краской, клеил ал.фольгу есть такая типа скотча, было дело красил УФ активной краской и стетодиоды соответственно применял УФсвечения.
potap-s писал(а):
диод наверное сверхяркий???

Напротив,лучше несколько мелких, да и не нравится мне слишком яркое свечение.

-----------------
"Варкалось...Хливкие шорьки пырялись по Наве..."©


  Не в сети Профиль

 Заголовок сообщения: stepdown transformer
Непрочитанное сообщениеДобавлено: 16 июн 2013, 13:55
Аватара пользователя
Имя: Андрей
Возраст: 64
Откуда: Санкт-Петербург

На форуме с
Сообщений: 2646
Его благодарили: 1171
Я бы рекомендовал использовать рассеяние, перпендикулярное лучу. Тут важно найти среду. Я использовал термоклей. Может быть , встречали такой, в штабиках? Помещаю его за стеклом внутри корпуса. Размеры должна быть немного больше размеров Вашего отверстия . Светодиод светит в торец клеевого куска. Расстояние от торца подберите экспериментально. Важно засветить весь торец.

Что касается включения силового трансформатора. “Для себя любимого” я бы рекомендовал его включать в “нулях” входного напряжения. Схемы, я думаю, есть в сети.


  Не в сети Профиль

 Заголовок сообщения: stepdown transformer
Непрочитанное сообщениеДобавлено: 16 июн 2013, 14:05
Конструктор
Аватара пользователя
Имя: Денис
Возраст: 36
Откуда: Самара

На форуме с
Сообщений: 823
Его благодарили: 131
лучше кондер 0.1 мкф + резистор на 100 ом


  Не в сети Профиль

 Заголовок сообщения: stepdown transformer
Непрочитанное сообщениеДобавлено: 16 июн 2013, 14:20
Автор темы


Возраст: 45
Откуда: красноярск

На форуме с
Сообщений: 179
Его благодарили: 10
bighill
по Вашему описанию ,я понял так:сперва стекло закрывает отверстие ,потом вплотную к нему термоклей ,срез вдоль ,в торец диод -правильно?а если без стекла-в термоклее все вырезы-по идее должно сработать?обратную сторону и торец наверное покрасить??


  Не в сети Профиль

 Заголовок сообщения: stepdown transformer
Непрочитанное сообщениеДобавлено: 16 июн 2013, 14:46
Аватара пользователя
Имя: Игорь
Возраст: 54
Откуда: Донецк-Сталино

На форуме с
Сообщений: 2003
Его благодарили: 244
bighill писал(а):
Тут важно найти среду. Я использовал термоклей

Очень простой и эффективный способ. Проблема только изнутри оформить все красиво.
Кстати термоклей тоже светится в УФлучах.
PS Расковыряйте монохромный дисплей со старого мобильника(на разборке копейки стоит) и обнаружите совершенно замечательную светорассеивающую "стекляшку". ;)

-----------------
"Варкалось...Хливкие шорьки пырялись по Наве..."©


  Не в сети Профиль

 Заголовок сообщения: stepdown transformer
Непрочитанное сообщениеДобавлено: 16 июн 2013, 14:48
Аватара пользователя
Имя: Андрей
Возраст: 64
Откуда: Санкт-Петербург

На форуме с
Сообщений: 2646
Его благодарили: 1171

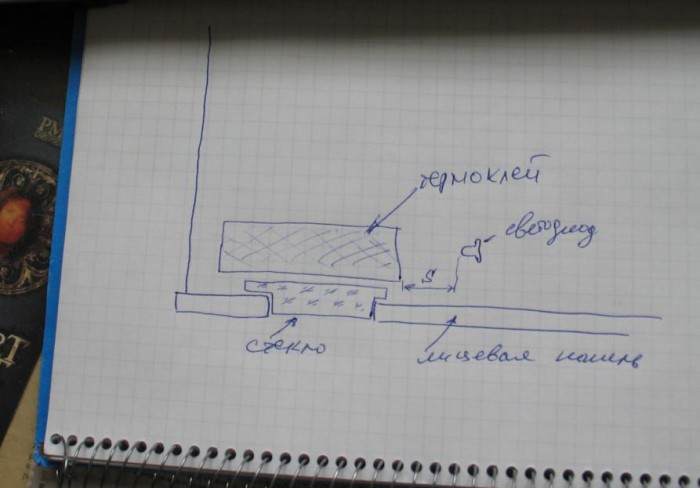

У меня вот так (см. фото). S порядка 2 см (зависит от индикатрисы излучения светодиода, выгоднее засветить весь торец). Стекло (оргстекло, я не стал ставить какое-нибудь из каталога, потребовались бы оптики, а значит и время) я использовал того же цвета, что и светодиод (ну, приблизительно, конечно). Не матовое. Между термоклеем и стеклом было некоторое расстояние (миллиметра 3, но , думаю, можно и вплотную приляпать). Я могу ошибаться, но термоклей может быть разный. Я покупал мутный, но не сильно. Можно поставить светодиод и с другого торца. Я не стал, так как окошко засвечено равномерно.


Вложения:
led.JPG [ 44.58 КБ | Просмотров: 1061 ]
  Не в сети Профиль

 Заголовок сообщения: stepdown transformer
Непрочитанное сообщениеДобавлено: 16 июн 2013, 15:52
Аватара пользователя


На форуме с
Сообщений: 1359
Его благодарили: 120
folk писал(а):
лучше кондер 0.1 мкф + резистор на 100 ом

В комповых БП стоят такие жёлтые прямоугольные кондёры как раз в роли фильтров. Найти "дохлый" БП и из него выкусить и поставить.
У меня они ваще стоят на всех энергосберегающих лампах, шунтируют по ВЧ выбросам, чтобы не мигали в темноте выключенными.
Думаю, в степдауне тоже пригодится.

-----------------
Инженером может называться тот, кто, потратив один доллар, выполнит задачу, которую, потратив сто долларов, может выполнить любой идиот.


  Не в сети Профиль

 Заголовок сообщения: stepdown transformer
Непрочитанное сообщениеДобавлено: 16 июн 2013, 17:39
Аватара пользователя
Имя: Андрей
Возраст: 64
Откуда: Санкт-Петербург

На форуме с
Сообщений: 2646
Его благодарили: 1171
AudioManiak писал(а):
В комповых БП стоят такие жёлтые прямоугольные кондёры как раз в роли фильтров


Этот конденсатор – элемент синфазного фильтра, а folk писал об искрогасящей цепочке.

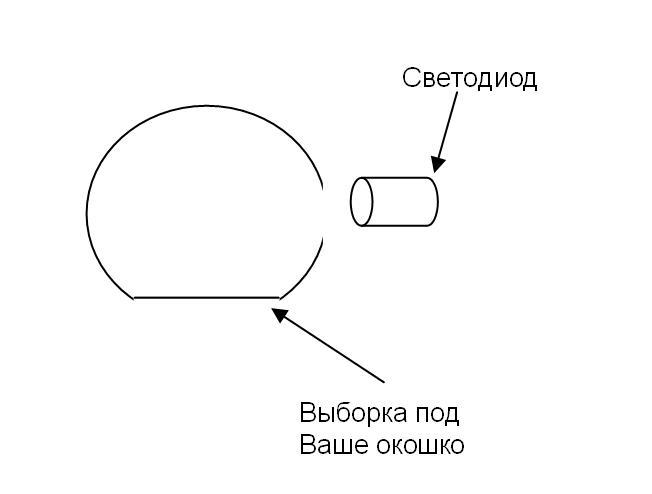

Кстати, potap-s, пришло в голову ещё одно “революционное” решение. Чисто наше, аудиофильское. Они же у нас всегда нестандартные! Можно попытаться решить Вашу задачу на базе интегрирующей фотометрической сферы. В качестве самой сферы использовать шарик для настольного тенниса. Наворочено, конечно, но мы же не ищем простых решений! Зато получится уникальное изделие.


Вложения:
sph.JPG [ 15.49 КБ | Просмотров: 1033 ]
  Не в сети Профиль

 Заголовок сообщения: stepdown transformer
Непрочитанное сообщениеДобавлено: 16 июн 2013, 17:49
Аватара пользователя
Имя: Александр
Возраст: 54
Откуда: г.Омск

На форуме с
Сообщений: 19348
Его благодарили: 1887
AudioManiak писал(а):
У меня они ваще стоят на всех энергосберегающих лампах, шунтируют по ВЧ выбросам, чтобы не мигали в темноте выключенными.


Можно подробней....куды там шунтировать ветодиодом...


  Не в сети Профиль

 Заголовок сообщения: stepdown transformer
Непрочитанное сообщениеДобавлено: 16 июн 2013, 19:00
Автор темы


Возраст: 45
Откуда: красноярск

На форуме с
Сообщений: 179
Его благодарили: 10
bighill
вот последний вариант ни как не пройдет,расстояние от кнопки до окна 5 мм ,тут Ваш первоначальный вариант больше подходит ,завтра -послезавтра попробую


  Не в сети Профиль

 Заголовок сообщения: stepdown transformer
Непрочитанное сообщениеДобавлено: 16 июн 2013, 19:41
Аватара пользователя
Имя: Андрей
Возраст: 64
Откуда: Санкт-Петербург

На форуме с
Сообщений: 2646
Его благодарили: 1171
potap-s

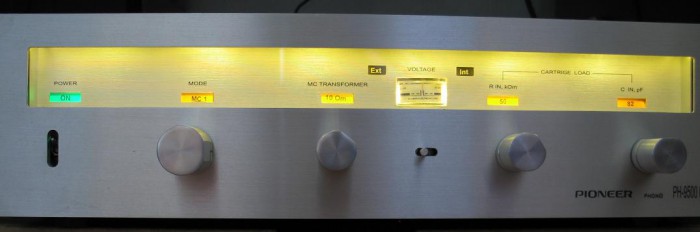

Клей Вам можно приляпать прямо в торец стекла. Я сейчас достал свою старую поделку, где использовал такого рода рассеиватель. Мне нужен был некоторый зазор, так как в нём крутились надписи.


Вложения:
p.JPG [ 34.06 КБ | Просмотров: 1004 ]
  Не в сети Профиль

 Заголовок сообщения: stepdown transformer
Непрочитанное сообщениеДобавлено: 16 июн 2013, 19:44
Аватара пользователя
Имя: Игорь
Возраст: 54
Откуда: Донецк-Сталино

На форуме с
Сообщений: 2003
Его благодарили: 244
bighill писал(а):
Я сейчас достал свою старую поделку

Андрей, зто самопал? :shock:

-----------------
"Варкалось...Хливкие шорьки пырялись по Наве..."©


  Не в сети Профиль

 Заголовок сообщения: stepdown transformer
Непрочитанное сообщениеДобавлено: 16 июн 2013, 19:53
Аватара пользователя
Имя: Андрей
Возраст: 64
Откуда: Санкт-Петербург

На форуме с
Сообщений: 2646
Его благодарили: 1171
Гесер писал(а):
Андрей, зто самопал?


Да. Основная проблема была (она и осталась) чем япошки покрывали лицевую панель (Вы , Игорь, возможно, помните, мы с Вами этот вопрос обсуждали). Хотелось получить в стиле той эпохи, поэтому такие заморочки с меняющимися надписями. Проще было какой-нибудь экранчик поставить.


  Не в сети Профиль

 Заголовок сообщения: stepdown transformer
Непрочитанное сообщениеДобавлено: 16 июн 2013, 19:57
Аватара пользователя
Имя: Игорь
Возраст: 54
Откуда: Донецк-Сталино

На форуме с
Сообщений: 2003
Его благодарили: 244
Круто. Надписи на панели чем делались?

-----------------
"Варкалось...Хливкие шорьки пырялись по Наве..."©


  Не в сети Профиль

 Заголовок сообщения: stepdown transformer
Непрочитанное сообщениеДобавлено: 16 июн 2013, 20:06
Аватара пользователя
Имя: Андрей
Возраст: 64
Откуда: Санкт-Петербург

На форуме с
Сообщений: 2646
Его благодарили: 1171
Гесер писал(а):
Круто. Надписи на панели чем делались?


Надо бы было в лазерном центре их делать, но с таким мелким заказом посылают. Поэтому немного экспериментов в стиле утёжно-лазерной технологии.


  Не в сети Профиль

 Заголовок сообщения: stepdown transformer
Непрочитанное сообщениеДобавлено: 16 июн 2013, 21:55
Аватара пользователя

Откуда: Обнинск

На форуме с
Сообщений: 429
Его благодарили: 30
bighill писал(а):
утёжно-лазерной технологии

Очень интересно,может можно поподробней? :rab:


  Не в сети Профиль

 Заголовок сообщения: stepdown transformer
Непрочитанное сообщениеДобавлено: 16 июн 2013, 22:41
Аватара пользователя
Имя: Андрей
Возраст: 64
Откуда: Санкт-Петербург

На форуме с
Сообщений: 2646
Его благодарили: 1171
mumu200 писал(а):
Очень интересно,может можно поподробней?


В сети , конечно же, полно информацией об этом. Вкратце следующее. Применяется этот способ самодельщиками при изготовлении печатных плат. В основе лежит заключительный этап ксерокопироваия или лазерной печати. Фиксация полученного на первых этапах изображения на бумаге происходит термическим способом. Вы, наверное, замечали, что лист из ксерокса или лазерного принтера выползает тёплым? Это потому, что на выходе этих устройств стоит термобарабан, где тонер впекается в бумагу. Так вот этот факт и используют самодельщики. На лазерном принтере получают зеркальное изображение трассировки, прикладывают к фольгированному стеклотестолиту и проглаживают утюгом. Для этого, как правило, печатают на бумаге из журнала. Тогда рисунок переносится с остатками поверхностного слоя. Для их нужд этого вполне достаточно. В нашем случае это не проходит. В общем, я брал плёнку для печати на лазерном принтере (именно, лазерном, для струйника ни в коем случае не применять – скорее всего убьёте термобарабан). Печатал на ней зеркальное изображение надписи. Далее прикладывал к лицевой панели. Снизу ставил теплофен (лицевая панель располагалась на стуле со снятым сиденьем) и нагревал металл. Далее тёр щепкой по кусочку с надписью. Конечно, надо подобрать немного режимы. Но это быстро, через пару-тройку попыток всё получается. Желательно печатать на хорошем принтере (имеется ввиду с новым светочувствительным барабаном ) и с самой высокой насыщенностью. Вообще говоря, существуют спец принтеры для получения фотошаблонов (контраст у них повыше, чем у обычных). Ну и есть бумага, вощёная, в неё хуже впекается тонер.
Но это всё так, игрушки. Конечно, лучше поискать профессиональный центр, который занимается этими вещами.


  Не в сети Профиль

 Заголовок сообщения: stepdown transformer
Непрочитанное сообщениеДобавлено: 18 июн 2013, 11:31
Автор темы


Возраст: 45
Откуда: красноярск

На форуме с
Сообщений: 179
Его благодарили: 10
поставил на ввод питания предохранитель ,так вот,включаю сгорает предохранитель 5а ,трансформатор на холос.ходу-без нагрузки,в чем может быть дело?


  Не в сети Профиль

 Заголовок сообщения: stepdown transformer
Непрочитанное сообщениеДобавлено: 18 июн 2013, 11:38
Конструктор
Аватара пользователя
Имя: Олег
Возраст: 57
Откуда: Футурама

На форуме с
Сообщений: 3222
Его благодарили: 822
potap-s
В чем дело ? От КЗ от неправильного монтажа до банальных больших пусковых токов если транс например Тор. Там пусковой ток может в 20 ть раз превышать рабочий например. Ставьте медленный предохранитель ( выглядит внутри колбы как спиралька ) и все будет нормуль.

Цитата:
существуют (по МЭК):
FF - сверхбыстрые, успевают защитить некоторые полупроводники от перегрузки, при токе 2 номинала горят за 50 мс;
F - быстрые (а скорее стандартные), 1с;
M - средние,
SB(T) - от англ. Slow Blow и нем. Trage - медленные. 2 номинала держат 1 минуту, 10 номиналов 100мс. Есть еще ТТ, еще медленнее.
Есть еще градация по UL.

Обычно применяются быстрые - везде, кроме нагревательных приборов и мощных лампочек, крупных конденсаторов, то есть где при включении большие токи и кратковременно (потом уменьшаются). Иногда медленные ставят и в первичные обмотки трансформаторов с выпрямителем на выходе.

Это градация по времени срабатывания (определяется номинальным и иногда пиковым током и временем срабатывания). Есть другие (разрываемый ток, т.д.)
Более точные описания характеристик у производителей (Littelfuse, Bussmann и пр.)

-----------------
В интернете вы можете быть кем угодно. Странно, что многие предпочитают быть идиотами.
Если человека кусает вампир, он становится вампиром. Такое ощущение, что многих вокруг искусали бараны!


  Не в сети Профиль

 Заголовок сообщения: stepdown transformer
Непрочитанное сообщениеДобавлено: 18 июн 2013, 11:45
Автор темы


Возраст: 45
Откуда: красноярск

На форуме с
Сообщений: 179
Его благодарили: 10
монтаж правильный ,тор-да ,что за медленный предохранитель?первый раз слышу?


  Не в сети Профиль

 Заголовок сообщения: stepdown transformer
Непрочитанное сообщениеДобавлено: 18 июн 2013, 11:47
Конструктор
Аватара пользователя
Имя: Олег
Возраст: 57
Откуда: Футурама

На форуме с
Сообщений: 3222
Его благодарили: 822
potap-s
Уже ответил.Googl ите. Медленный и надо из за пикового броска тока при включении тора. У тора большая так сказать магнитная эффективность. :) Если не хотите ставить медленный то организуйте софт старт. Тублер через резистор несколько Ом последовательно с первичкой после включения замыкается выключателем. Обычный быстрый предохранитель кои у нас как грязи продаются и продавцы дебилы даже не знают о медленных останется цел.

-----------------
В интернете вы можете быть кем угодно. Странно, что многие предпочитают быть идиотами.
Если человека кусает вампир, он становится вампиром. Такое ощущение, что многих вокруг искусали бараны!


  Не в сети Профиль

Показать сообщения за:  Поле сортировки
Начать новую тему Ответить на тему  [ Сообщений: 43 ]  На страницу 1, 2  След.

Часовой пояс: UTC + 3 часа


Кто сейчас на форуме

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 3


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:

Создано на основе phpBB® Forum Software © phpBB Group
© 2013-2020 Sound Space - форум о музыке и аудиотехнике
Разработка логотипа - artcore.top

    hosted by .masterhost
