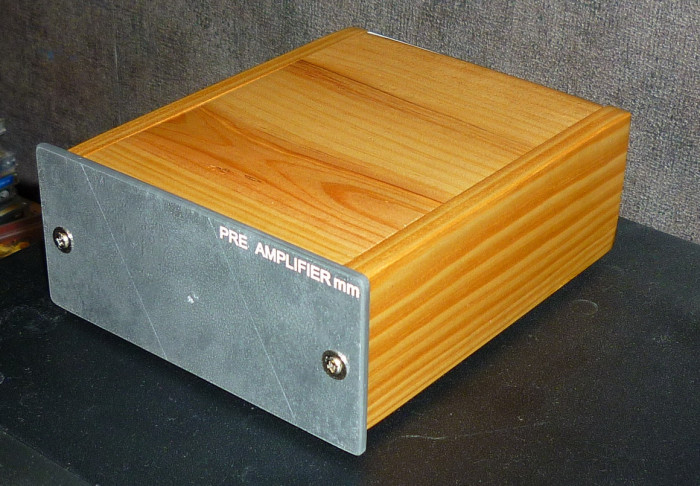

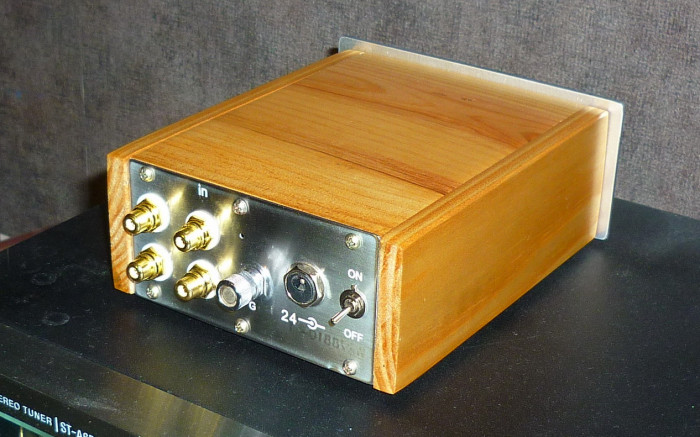

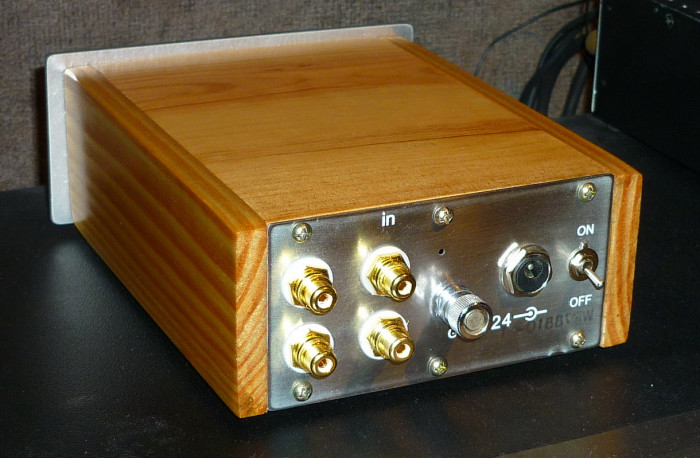

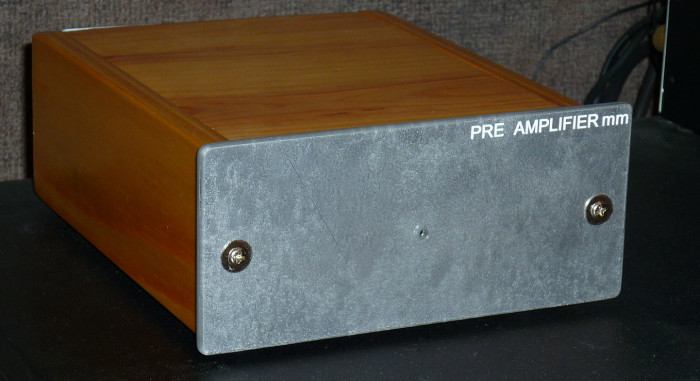

Ну, по скольку это раздел DIY, то я хочу представить на всеобщее оборзение последний изготовленный мной фонический ММ корректор. Всех приветствую!. Сделать его меня сподвигло наличие настоящих JFET транзисторов 2SK 170 Тошиба. Эти транзисторы попали ко мне после разбора , и есть 100 процентная уверенность, что камушки эти самые что ни наесть настоящие. И очень понравилось мне делать корпуса из дерева ( спасибо Афанасию ) . Винтажненько так получается. Люблю с детства возиться с деревом. Теперь же хочу рассказать о самой схеме. Если первый корректор был сделан на ОУ, то этот я сделал на полевиках. Хорошие полевики, малошумящие. Корректор получился двухкаскадным, без общей ООС, и с пассивной коррекцией, которая стоит промеж каскадов. Блок питания в этом варианте выносной, ибо места в коробочке мало, и я побоялся мерзкого и ненавидящего мной фона. Питание 24 вольта, выполнено на LM 317. И конечно же развязку по каналам я сделал в виде двух транзисторных фильтров. Ну, чтобы совсем всё было в цвет. Звучит он очень приятно. Звук несколько напоминает лампу. Завтра я снова двигаю на дачу. В Москве душно и шумно. Да!!! У меня же радость!!! Находясь на даче, я всё таки сделал циркулярку! Теперь всё! Теперь я наделаю много разных и красивых корпусов, чтобы в зимний период времени, можно было спокойненько воплощать в жизнь свои идеи. Ох, а у меня их много.....


Вложения:
P1070666.JPG [ 438.7 КБ | Просмотров: 1975 ]
P1070661.JPG [ 359.82 КБ | Просмотров: 1975 ]
P1070669.JPG [ 389.18 КБ | Просмотров: 1975 ]
P1070667.JPG [ 416.31 КБ | Просмотров: 1975 ]

-----------------
Лучшее - враг хорошего!
  Не в сети Профиль

Непрочитанное сообщениеДобавлено: 26 июн 2020, 01:46
Аватара пользователя
Имя: Андрей
Возраст: 54
Откуда: Магадан

На форуме с
Сообщений: 43
Его благодарили: 21
С очередным! А вот если фасад черным? Не? :buba:

-----------------
Кто же его посадит? Он же памятник


  Не в сети Профиль

Непрочитанное сообщениеДобавлено: 26 июн 2020, 06:12
Конструктор
Аватара пользователя
Имя: Сергей
Возраст: 63
Откуда: Самара

На форуме с
Сообщений: 568
Его благодарили: 616
Схему в студию!!! :cool:

-----------------
Путь важнее цели...


  Не в сети Профиль Моя система (откроется в новой вкладке)

Непрочитанное сообщениеДобавлено: 26 июн 2020, 09:48
Аватара пользователя
Автор темы

Имя: Александр
Возраст: 61
Откуда: Москва

На форуме с
Сообщений: 1119
Его благодарили: 479
Andrey 69 писал(а):
А вот если фасад черным?

Не знаю. Мне кажется чёрный цвет будет не в цвет. Но всё равно, надо будет попробовать.

-----------------
Лучшее - враг хорошего!


  Не в сети Профиль

Непрочитанное сообщениеДобавлено: 26 июн 2020, 09:56
Аватара пользователя
Автор темы

Имя: Александр
Возраст: 61
Откуда: Москва

На форуме с
Сообщений: 1119
Его благодарили: 479
Сидоров СА писал(а):
Схему в студию!!!

Схема в студии.


Вложения:
CFM 2sk369 Phono preamp.png
CFM 2sk369 Phono preamp.png [ 45.52 КБ | Просмотров: 1889 ]

-----------------
Лучшее - враг хорошего!
  Не в сети Профиль

Непрочитанное сообщениеДобавлено: 30 июн 2020, 17:21
Аватара пользователя
Имя: Сергей
Возраст: 65
Откуда: Юг CCCР

На форуме с
Сообщений: 88
Его благодарили: 3
:oops: :cool:


  Не в сети Профиль

Непрочитанное сообщениеДобавлено: 06 июл 2020, 15:20
Аватара пользователя
Автор темы

Имя: Александр
Возраст: 61
Откуда: Москва

На форуме с
Сообщений: 1119
Его благодарили: 479
Внутренняя часть корректора. Поэкспериментировал с транзисторами, и в итоге решил остановиться на 2SK 170 BL на входе, и J 113 на выходе. В качестве буферов - 2N 5551. Питание LM 317 + два транзисторных фильтра на каждый канал. Получился очень тихий корректор. Выходное напряжение 850 мв, при входном 5 мв. Звучит великолепно! При включении и при выключении никаких щелчков , т.е. вообще ничего. Пришлось повозиться с полевиками, но это того стоило. Не решил ещё, продавать его, или себе оставить. Ладно, там видно будет......


Вложения:
P1070674.JPG [ 472 КБ | Просмотров: 1390 ]
P1070673.JPG [ 443.39 КБ | Просмотров: 1390 ]

-----------------
Лучшее - враг хорошего!
  Не в сети Профиль

Непрочитанное сообщениеДобавлено: 06 июл 2020, 15:34
Злобный модератор
Аватара пользователя

Откуда: Город бесов

На форуме с
Сообщений: 20930
Его благодарили: 3919
Приятно даже смотреть :cool:
Респект мастерам любого дела :2piv:
