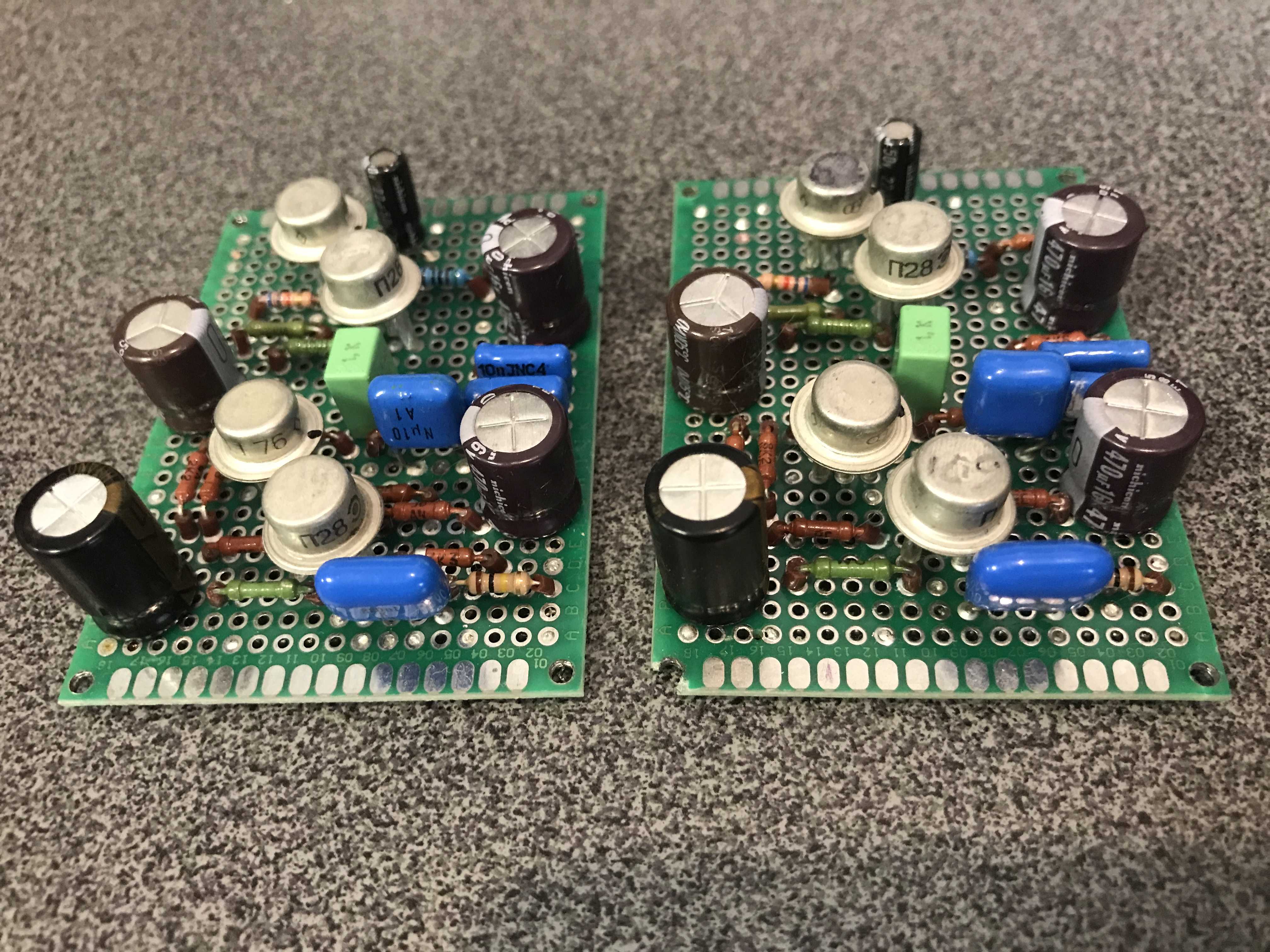

Всех приветствую. Попросили собрать корректор на именно германиевых транзисторах! Вот это для меня была полная неожиданность. Ну, я понимаю, на полевиках, на ОУ, просто на дискрете, но здесь конкретно на П 28 + ГТ 308 в. 2Т 308 в у меня были. Я их держал для использования в качестве датчиков температуры. А вот П 28 - откуда? Были когда то давно, но я лет 15 назад выкинул все эти П и МП. Место занимали. Нашел я П 28 на Митинском рынке. Схема двухкаскадная, с межкаскадной RIAA коррекцией. Транзисторы подобрал в пары , и вперед! Ну, собрал я этот корректор, потом отстроил его, и решил отдать даже не послушав. Но потом все таки решил послушать его. Что то стало мне интересно. Все таки заказчик настаивал на сборке на германии, и просил очень серьезно отнестись к его заказу. Поставил я Pink Floyd, и……… И тут ……. И тут корректор на Германии, просто поразил меня своим звучанием. Не кидайтесь в меня тапками, но я и сам офигел! Очень легкий и чистый звук, детализация просто супер. Решил, сто обязательно и себе такой же соберу для коллекции.

Так ГТ или 2Т? Это ж совсем разная разница)

Наверно 1Т

Конечно 1Т. 2Т308 и не было никогда)) Был П308, но совсем другая пестня.

Ой, я что же, написал 2Т? Ну, конечно же 1Т 308 в. С военной приемкой! Ошибся. Бывает.

Зигфрид,
Схемка своя или клон чего-то?

« Схемка своя или клон чего-то?»
Схема не моя. Заказчик схему предоставил. Условие было собрать 1 в 1. Без каких либо отклонений. Я хотел было предложить несколько конкретных и явных улучшений по конструктиву, но заказчик категорически от этого отказался. У меня остался комплект Германия на ещё один корректор. Буду собирать с учетом своих доработок.

Было бы любопытно схемку глянуть...

Сообщите, плз, о результате. Интересно))

Да мне и самому стало интересно! Но со временем напряг. С ним все время напряг. Да ещё и ремонт затеяли….. но всё равно соберу.

На rt22 человек давно делает и продаёт фонокорректоры на германиевых транзисторах.
http://rt22.ru/viewtopic.php?f=89&t=59433

Там и схемы по тексту есть. Не оно?

Очень далеко не оно.

Александр, а как на плате землю разводили? Общая для обоих каналов или раздельно для каждого?

Ну да. Глянул на фото. Не оно.
Извините.

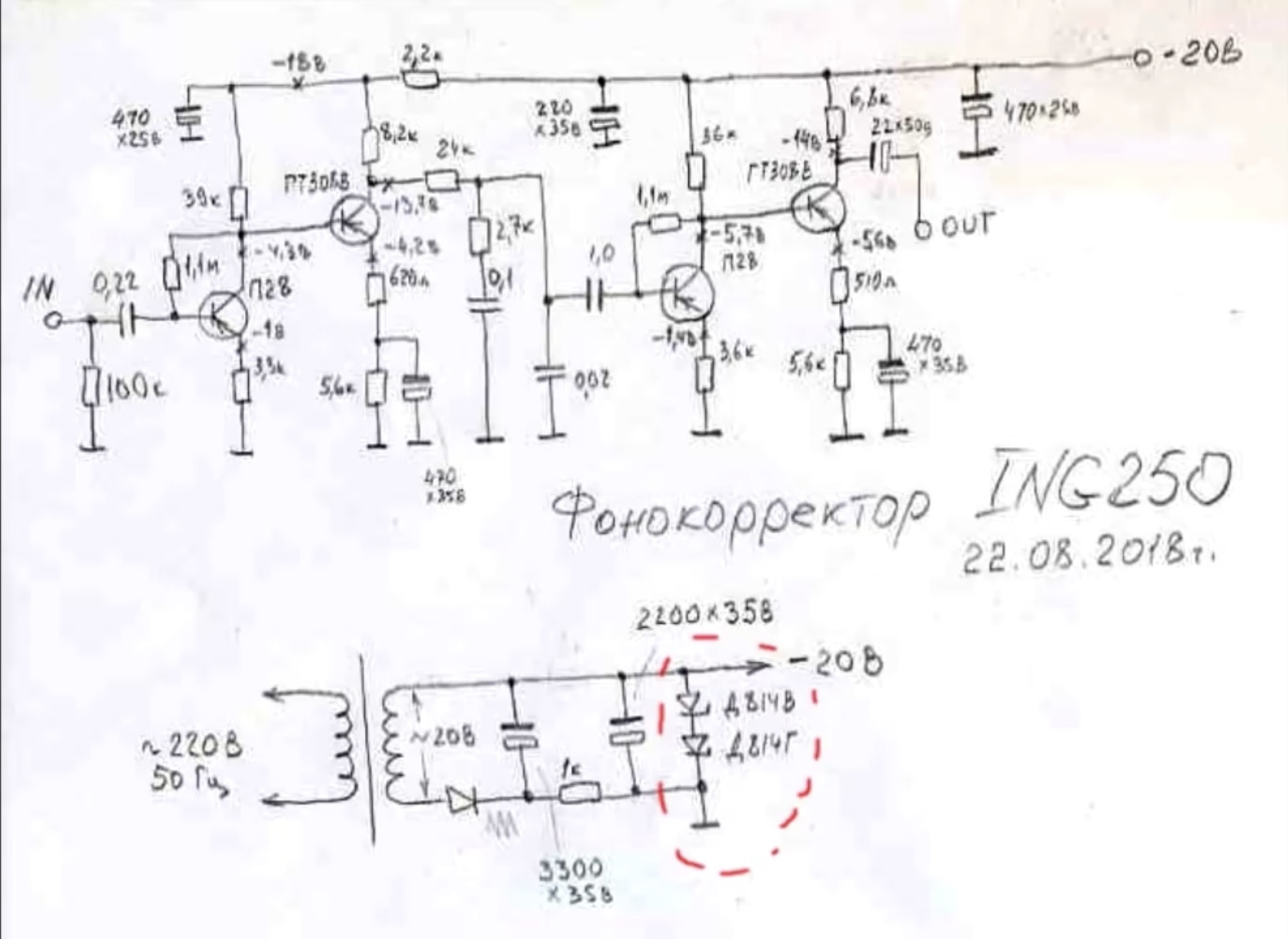

Выкладываю схему для общего оборзения. На Ютуб есть по ней аж 2 ролика. С рекомендациями по сборке. Автор для борьбы с фоном, рекомендует не делать землю общим полигоном. Я сделал общим. Я всегда делаю землю общим полигоном. И никогда никакого фона нет. Особое внимание нужно уделить конденсаторам по 470 мкф. Они должны быть с очень низким ESR. Это важно. Я нашёл 4 штуки с нулевым ESR. По настройке несколько слов : на кондер 0.22 мкф подаем синус, а на коллекторе V 2 добиваемся одновременного ограничения , подбором резистора смещения базы V1. На схеме он на 1.1 мом. У меня получилось 820 ком. Со вторым каскадом все тоже самое. На этом настройку можно считать законченной. Землю на выходные клеммы, я взял с кондера на 2200 мкф блока питания. Из этой же точки, провод на корпус. Вроде все.

Здравствуйте Александр.
Несколько небольших вопросиков, если позволите...

Какие транзисторы подбирали и по каким параметрам?
Первый транзистор П28 с каким усилением по току использовали?
Резистор на входе использовали? ...и именно 100 кОм?
С какой головой слушали?
С уважением Владимир.

Транзисторы П 28 у меня с h21 68. Специально купил 10 штук, чтобы выбрать с максимально близкой беттой. А они все 10 были практически как под копирку. 1Т 308, нужны с буквой В. Самые малошумящие. Тоже бетта где то около 70. Всё как то хорошо сложилось. Всё остальное по схеме.

Приятное на вид изделие (на слух, понятное дело, не могу ничего сказать). В пустующее место корпуса ФК так и просится БП, что бы его не делать выносным

Да, в принципе можно. Я о трансформатор внутри корпуса. Но у меня заказчик так захотел. А для себя, когда будк делать свой вариант, транс поставлю в корпус. Это уж все непременно!
( С какой головой слушали)
У меня Техникс 1301 с головой S 271

Вероятно, голова EPC-271C? (это EPC-270C интегрированный с шеллом).

По фонокорректору - интересно. Я бы тоже купил, если не дорого.

-- Своими лапками такое делать - очень затратно. Только в отпуске. Сейчас не уверен, что он будет. А если будет, то лучше на другое потратить.

Если быть точным, то Technics 271c - s.
А что касаемо покупки такого же, то это только на заказ. Готового у меня такого нет. На счёт цены, то обойдётся такая игрушка в 20.000 руб.

Ы! Чюдатворный Германий весьма заразителен.

Любопытно! А еще любопытней будет услышать описание

Непременно, по готовности. И в своей теме.

Привет. Никогда не имел дело с винилом.
Можно вопросик не совсем по теме : при прозвонке ММ головки может один из выводов катушек(в моем случае соответствующий синему проводу) звонится на корпус головки?

Pracktic,
Да, может.

На старых головках, типа Пиккеринг или Стэнтон даже видно, что от металлического корпуса, снаружи, выходит контактный лепесток и примыкает именно с синему пину

Спасибо , понятно.

Какой картридж?
Как выше, правильно, ответили, иногда может.

Катридж неизвестен , эту тему хочу для себя в принципе прояснить.
Началось с того , что сильный фон на выходе.
Проводки с тонарма распаяны так: белый(+) синий(-) = правый канал
красный(+) зеленый(-) = левый канал
два черных вместе и подключены к корпусу тонарма.
Вопрос : корпус тонарма должен быть электрически соединен с корпусом проигрывателя ? У меня нет.
