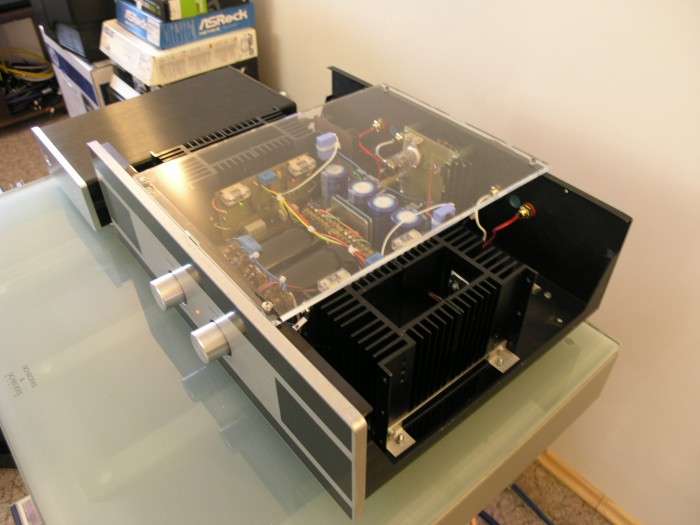

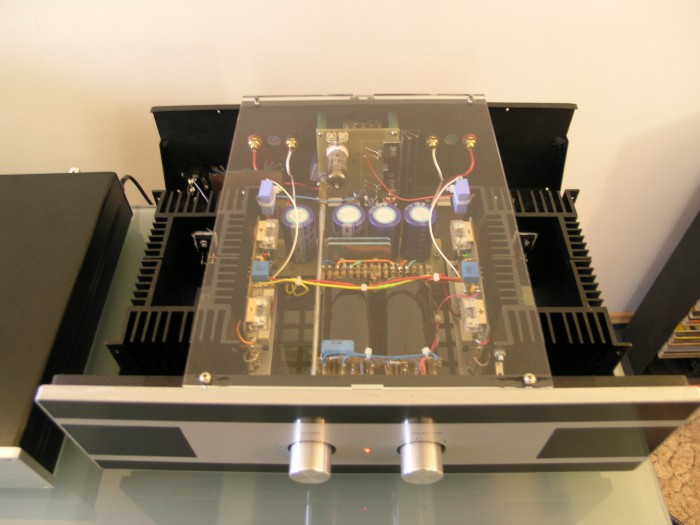

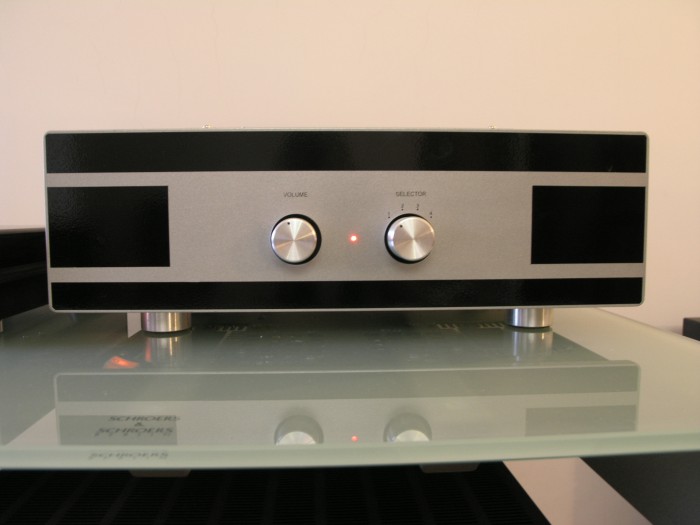

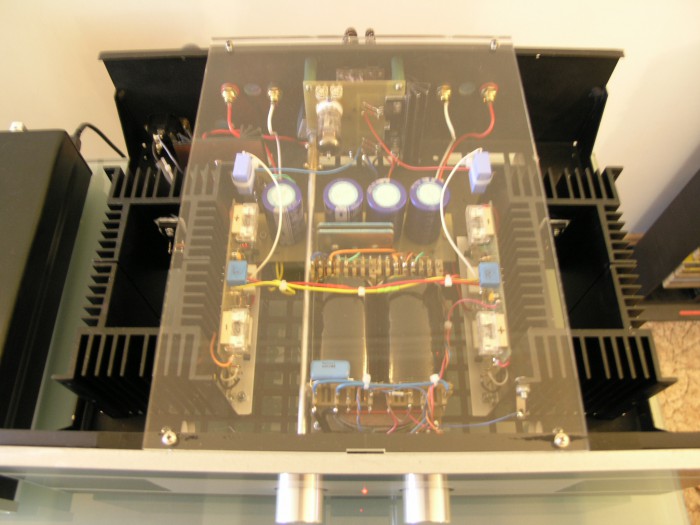

Ну сегодня ,получил от Виктора последний пока, гибридный ус.Двухполярное питание.На выходе ,в каждом плече по одному мощному полевому транзистору. Комбинированный драйвер на одном триоде(одна половина лампы на канал) E88CC Mullard с динамической нагрузкой на высоковольтным полевом транзисторе. два входа RCA с переключением входов сигнальными реле (япония).Входные цепи обвязка серебро (Мундорф) регулятор громкости ALPS. Выходной каскад выдаёт примерно до 30 ватт мощности.Примерно до 15 ватт класс А. Вместо железной крышки решили поставить с верху оргстекло.Весь монтаж видно.Очень красиво и познавательно. Звучит? HI-END.... По другому сказать не могу.Исключительно достоверно и прозрачно.Меня восхищает,не смотря на то, что у меня высококлассных усилителей не мерено. Прекрасный усилитель ,описать нет слов, его звучание.Это надо слышать.

Супердизайн. Выглядит реально просто убийственно!

Если бы ВЫ только слышали,а как он звучит? Я Виктору позвонил ,говорю;"Витя не продам.Обалдеть можно от его качества звучания и разрешения.Самому надо такой!" А он смеётся:"Отдай людям.Ещё сделаю" Да сделает? Не так это всё просто.Вроде собирает такой же? А в звуке, чего то не хватает.А у этого просто летит звучание.Очень лёгкое.А бас ,кажется его мало ,сперва.А он всю грудь закладывает.Не могу описать.Слушать надо.Не оторвёшься... Да не зрю за Mullard такие деньги берут.Англия-мать её! http://www.ebay.com/bhp/mullard-e88cc

ОООО.. классный усь.. и внешка красивая!!!
Ну, звук--я думаю то же самое, на высшем уровне!!
Поздравляю....

Олег, ты о каждом так пишешь........

А чего всё примерно - то.... Давно пора научится реальные параметры приводить.

Вот только НИКТО и НИГДЕ не вывел определение этого ХИ-ХИ ЕНДА....
И его характеристик.
Ладно, посмеялись. Схема , конечно , великая тайна......

дизайн конечно красив и всё таже лаконичность и красота сборки, как картина "маслом"--- но " пылесборник" и вычищать замучаешься, считаю не совсем удачное решение. !!!

вот тут есть реальный интерес. к схеме..... или как всегда у "творцов" все схемы секретны? конкретно интересует транзисторная часть.

Да чего там можно кроме 2-х вариантов ... Или повторитель или с общим истоком.....
Просто интересно глянуть, как проблемку с термостабильностью решили.
Да каскад усиления напряжения посмотреть, вдруг там что-то такое новое накручено..

Интересно, а чем srpp , например не угодил, что с полевиком делали....
Вот интересно , там именно "динамическая нагрузка" .....

Для тебя что ли тайна? Да она как всегда собрана из давно отработанных принципов.Что ты разве не знаешь схему драйвера на ламповом триоде с нагрузкой в аноде высоковольтный полевой транзистор? Который работает как ИТ? Это для тебя новость? Или Андрюха тебе не известна схема выходного каскада,имеющего двуполярное питание? И понятное дело разделительный эл.конденсатор на выходе не требуется.На Веге посмотри.Сплошь и рядом.Или тебе надо нарисовать ,выпрямительную часть со стабилизаторной частью? А то ты не знаешь сам? Так что для грамотного мастера -достаточно только, знать принципы построения схемы.В все схематехнические решения,он и так знает.Ему всё понятно и без схемы.

samarА ты Вова-у тебя та же схемотехника у твоего гибридника,только твой мощнее.И в драйвере наши сверхминиатюрные триоды применены.Вот все дела.А точнее пентода 6Ж5Б в триодном включении.И в нагрузке (динамической) 2540 -забыл буквы-высоковольные транзисторы средней мощности.

а чё промышленных таких нету????

Хм.... Таки там "динамическая", типа нагрузка, или , всёж, "источник тока" !? Ты уж определись.......
А мож там вааще - гиратор , а ....... Кстати, вот идея хорошая - в нагрузку лампы ставить гиратор .
Надеюсь,знаешь о его преимуществах ........

Да даже аж несколько вариантов известно.
Да , я знаю схемотехнику............. Причём неплохо.
Поэтому и возникают всегда к тебе вопросы. Вот , например.... транзисторы выходные, судя по-фото,
"вертикалки" , скорее всего 2sk1530 с комплиментом... Как решили проблемку с нестабильностью каскада ?
Если без ОС , там будет плавать 0 на выходе.... Компаратор надо.....

Не, пока не довелось....а привози его к нам, заодно сравним...


Ну а кизы, кизы то как???

А что с контролем(баса)?

у меня без стекляшки сверху--нутро не видно...

Да нет не ИТ,а "Динамическая" нагрузка,это я не то говорю.А на счёт Гиратора? Обсуждали мы этот вопрос с Виктором.Он считает ,что гиратор-имеет свои минусы.Например,слишком большая ёмкость.А сам понимаешь,это то же не айс! И потом,данный драйверный каскад,настолько показал себя хорошо,что от добра-добра не ищут.Нас удовлетворяет его работа полностью.Ничего лучше и не надо.Ну а на счёт стабилизации и работы выходного каскада,я тебе схему уже давал.Ты куда её дел? Виктор не любит по десять раз обедню служить.Найди,там всё есть и драйвер в том числе.До и полная схема.

Если выходной каскад на полевых транзисторах с высокой крутизной и имеет очень малое выходное сопротивление,то какие могут быть вопросы по контролю над басом? Дураку -понятны!

Акустика посереди комнаты стоит? И он что-то закладывает?
...значит проблемы.

Сколько я ни просил.....так и не было полной схемы...


Ну рассказывай , где там "большая ёмкость". И как отразится.
Только подробно, пожалуйста.

Уточни , пожалуйста , конкретно . Каково R out получилось.

Ну Андрюха,жаль тебя у нас нет?Ты бы мерил.Я вопросы сейчас стану Виктору задавать,а не известно ещё какое у него настроение,пошлёт подальше с вопросами. Так что пускай Пашка (радиолюбитель) приезжает и меряет.Ну или Денис (Folk) -он правда сейчас очень занят.Не до того.Мне главное,я подключил.Играет-замечательно? Что ещё надо?

и далее судя по тому что каскад однотакт ???????? Песец ,приплыли...?


Бред.
Просто хрено расчитанный может быть во вред.

Да неее.... Похоже РР .

Ну это загнул Френд.

Конечно РР. А разницы при прослушивании нет 15 ватт в классе А или 12-16 ватт.Это всё равно не отличишь.Максимальная доходит до 30 ватт это точно. Уходя постепенно в класс АВ.Но в реалиях из класса А не выходишь. Громкости за глаза хватает.

Два Товарища
а вы считаете себестоимость изделий? Какова стоимость комплектующих в объеме усилителя, если не секрет конечно, и во сколько оценены трудозатраты?

На этот вопрос,легче ответить Мастеру -уфа.Он лучше скажет.Изготовить высококачественный усилитель,трудоёмкая задача.Требующая затрат не малого времени.Скажем так,если даже посчитать время затраченное на ручное изготовление усилителя,без стоимости комплектующих,то вряд ли найдётся покупатель готовый за это заплатить.Сам подумай,если например на изготовление ушло с отладкой месяца три.И например, даже если зарплата высококлассного инженера оценивать тысяч в 30 в месяц,то уже только работа стоит 90000 рублей.За это никто не купит,если конечно не на загнивающем и обеспеченном западе! Потому и продают их ниже реальной стоимости.Оценивая труд,практически в бутылку водки.Ну максимум в литр! Как правило такое изделие стоит тысяч 50 ,может подороже.Они конечно разные.И стоимость может быть различна.Но точно ниже чем у массовых изделий. Вот Серёжа Сидоров Володи предлагал ламповый усилитель за 80000 рублей.И предоставил чеки на все комплектующие и корпус в том числе на 70000 рублей.Значит саму работу он оценил в 10000 рублей.Примерно и у нас, она(работа) около этого оценивается.Хотя времени затрачено и труда не мало. Вообще, все эти изделия штучные.Серий не бывает.Особенно дорога всегда слесарка и столярка.Корпуса не мало стоят.

у мастера-самодельщика нет такого понятия "зарплата в месяц". это чистая сдельщина. цену сам назначаешь.

так оценивать нельзя. Допустим, сколько заложено в стоимость конечного фабричного изделия фонд заработной платы? процентов 10-12?

возможно именно этот усилитель я и слушал у Сидорова, на его рупорах, когда был у него. Именно с тех пор меня такие ценники перестали пугать.

Это разве ценники,в сравнении с фирмачами? Которые ещё и умеют делать музыкальные усилители.Деньги хотят сумасшедшие,а аппаратура не звучит.Тут у меня на днях в гостях были люди .Приезжали из Тольятти и Жигулёвска.Так вот человек который специально в течении нескольких лет отслушивал ламповые усилители в Москве в салонах ,в специальных комнатах прослушивания.Так сказал про наши усилители:"Я отслушал все усилители ,что продаются в салонах.За 10000 долларов и до 20000 долларов США,и ни один из них не в состоянии равняться с качеством звучания с вашими ламповыми усилителями." И это относится не только к нам,а вообще к самодельщикам.Конечно если -самодельщик мастер! Ему спешить некуда.Он вылизывает своё изделие,и тщательно настраивает.Вот оно и звучит.Да что там долго говорить,приди, я тебе включу, например,этот усилитель.Нет слов для описания его звучания.Сам узнаешь.

Я умом то понимаю, что надо, и хочу это сделать, но сильно боюсь его послушать и захотеть себе. Решиться непросто, боюсь самого себя))).

Ну если в себе не уверен,то жену с собою возьми.Жена,любая,от чего хочешь удержит.Правда,сна лишишься!

не ходи .... вредно для кошелька и семейного здоровья!!! а самое главное ты будешь единственный владелец эксклюзива и наверное... ПОСЛЕДНИЙ !!!! за такие баблосы... я владею двумя, было больше...

и потом дабл-Олег по ушам проедет не хило... а вообщето , если есть возможность --рекомендую, тем более можешь всё спокойно прослушать в своей системе... обрати просто внирмание на красоту сборки--только за это можно их купить...
