Непрочитанное сообщениеДобавлено: 16 ноя 2023, 10:35
Аватара пользователя
Автор темы

Имя: Александр
Возраст: 61
Откуда: Москва

На форуме с
Сообщений: 1008
Его благодарили: 445

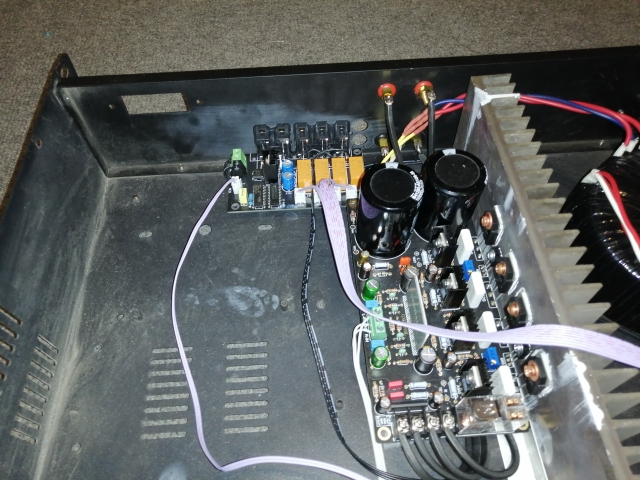

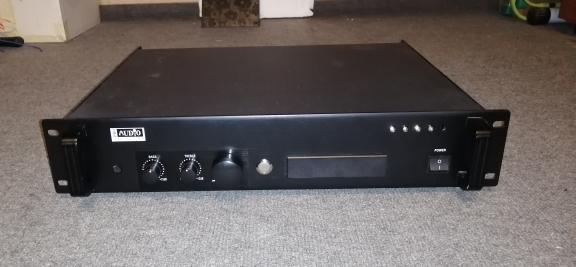

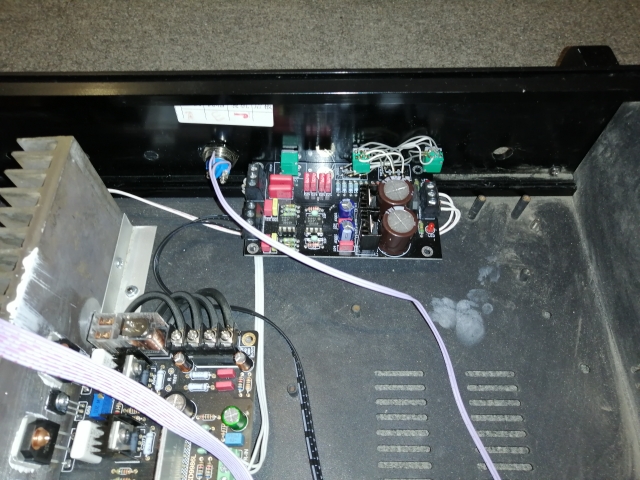

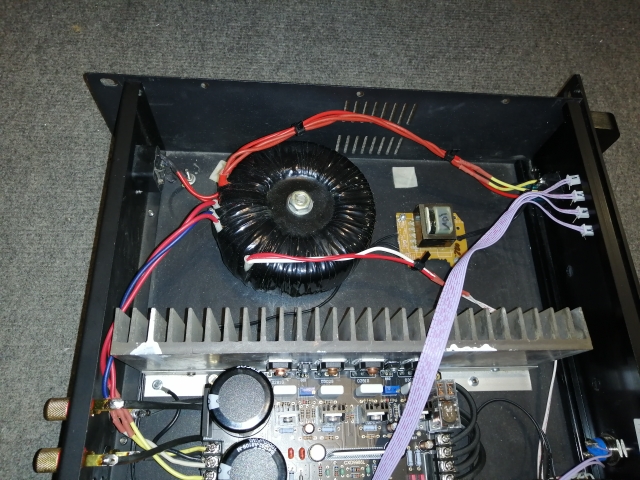

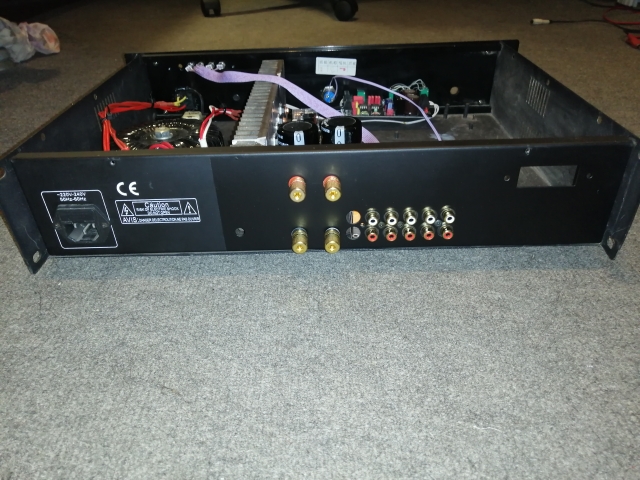

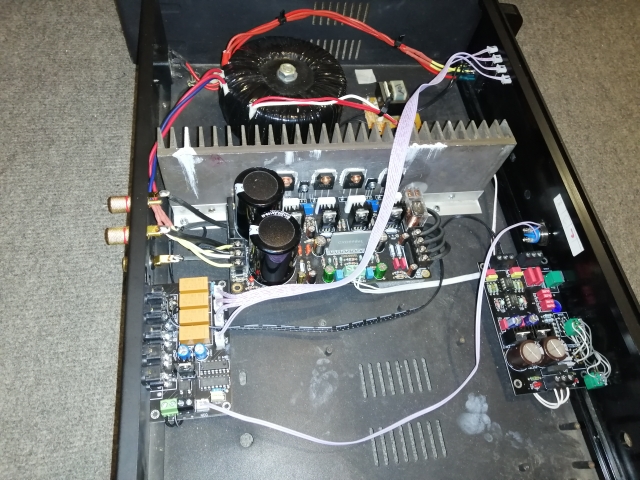

Попросили меня собрать усилитель, но на сей раз из блоков и узлов , купленных на сайте Али Экспресс. От меня требовалось только найти подходящий корпус, и все эти узлы внедрить туда. И конечно хорошо бы, чтобы все это дело в конечном итоге заработало. Блоков было три : оконечный усилитель, предварительный усилитель и входной модуль. Теперь о каждом по порядку. Оконечный усилитель мне понравился. На вид вполне качественные детали. Но вот фильтрующие емкости мне пришлось заменить на другие. Те, что стояли изначально , не прошли по напряжению. Они были на 50 вольт, а транс выдавал 2 х 38 вольт переменки. После диодного моста получилось 53,2 в плечо. Банки поставил на 63 вольта Epcos. Радиатор использовал от какого то Амфитомина. Он отлично вписался в корпус по всем габаритам. Прилепил транзисторы к радиатору, подал питание, послушал сначала на предмет шумов. В АС полная тишина! Ток покоя был уже установлен . Он был 130 ма. Так и оставил. Подал на вход усилителя музыкальный сигнал. Звук мне понравился. Гонял примерно час. Ничего не взорвалось! Нагрев вполне умеренный. С оконечником все. Теперь несколько слов о преде. Обычный двухкаскадный усилитель с регуляторами тембра и громкости. Собранный на двух NE 5532. ОУ оказались подделкой, и я их заменил . К тому же китайцы странно разместили регуляторы НЧ и ВЧ. Регулятор НЧ был у них справа, а ВЧ слева. Обычно наоборот. Пришлось перепаивать. Предвак тоже оказался вполне себе рабочим. С заменой микросхем, играл очень не плохо. И опять никаких шумов в АС. Забыл сказать, что у предвака свой блок питания, что очень не плохо. Собран он на LM 7812 и LM 7912. Теперь пришло время рассказать о входном коммутаторе. Очень прикольная штука! Имеет 4 входа и 1 выход. Входы коммутируются при помощи реле. И коммутирует все это хозяйство, одна кнопка без фиксации. А четыре выносных светодиода, дают четкое представление, какой из входов в настоящее время задействован. Питание этого блока можно организовать как от постоянного напряжения, так и от переменного. Пришлось мне установить дополнительный маленький трансик, для питания этого блока. Заземление на корпус , я сделал как обычно : из блока питания оконечника. Заключительный тест показал очень хорошую работу усилителя в целом. Корпус я использовал от трансляционного усилителя, несколько его допилив, и местами подкрасив. Стоимость таких блоков у Аликов, весьма гуманная. Так что за совсем не большие деньги, можно сделать очень даже не плохой усилитель. На этом все.


У вас нет необходимых прав для просмотра вложений в этом сообщении.

-----------------
Лучшее - враг хорошего!


  В сети

Непрочитанное сообщениеДобавлено: 16 ноя 2023, 11:01
Злобный модератор
Аватара пользователя

Откуда: Город бесов

На форуме с
Сообщений: 20138
Его благодарили: 3718
Интересно, во сколько обошелся он заказчику, вместе с работой

-----------------
Мой гроб ещё шумит в лесу. Он - дерево, он нянчит гнёзда.


  Не в сети Моя система (откроется в новой вкладке)

Непрочитанное сообщениеДобавлено: 16 ноя 2023, 11:06
Модератор
Аватара пользователя
Имя: Владимир.
Возраст: 61
Откуда: СПб. Колпино.

На форуме с
Сообщений: 10856
Его благодарили: 4945
Зигфрид,
Нормально. Я из китайских "кубиков" тоже немало всяких комбинаций собрал)
Некоторые даже звучали неплохо.

-----------------
Лужу-паяю, ЭВМ починяю.


  Не в сети Моя система (откроется в новой вкладке)

Непрочитанное сообщениеДобавлено: 16 ноя 2023, 11:10
Аватара пользователя
Автор темы

Имя: Александр
Возраст: 61
Откуда: Москва

На форуме с
Сообщений: 1008
Его благодарили: 445
Блоки обошлись где то в районе 4.000 руб. Трансформатор он сам заказывал. Ну думаю, где то 3.000.

-----------------
Лучшее - враг хорошего!


  В сети

Непрочитанное сообщениеДобавлено: 16 ноя 2023, 23:58
Забанен навсегда
Аватара пользователя

Возраст: 108
Откуда: Moskau

На форуме с
Сообщений: 4609
Его благодарили: 906
Там, в общем, немало полезного попадается. Только надо тщательно всё проверять - что там пришло тамошним радюва палюблятюлям в голову. Схемы срисовывать с печатных плат и т.д.

-----------------
Глухой.


  Не в сети

Непрочитанное сообщениеДобавлено: 17 ноя 2023, 11:01
Аватара пользователя
Автор темы

Имя: Александр
Возраст: 61
Откуда: Москва

На форуме с
Сообщений: 1008
Его благодарили: 445

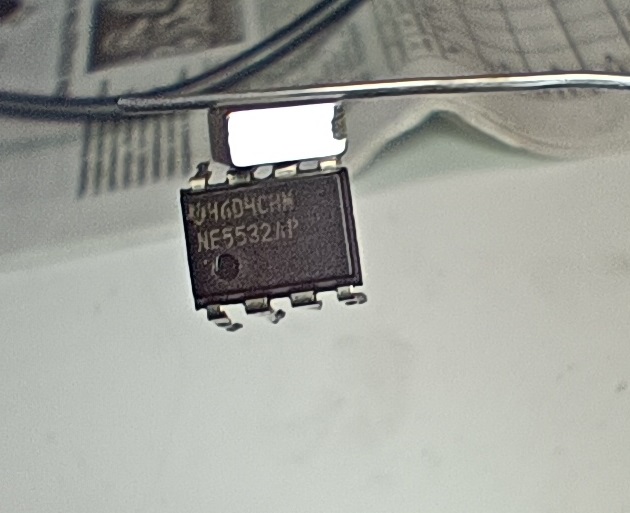

Я уже не первый раз беру у Аликов разного рода усилители. Не плохо делают. Вполне качественно. И уже отстроенные . Последний был тоже отстроенный. А вот в преды пихают всегда левые 5532. Они к магниту прилипают, как собачее дерьмо к ботинку! А ведь есть у Аликов и настоящие JRC 5532. Я брал у них . Отличные ОУшки.

-----------------
Лучшее - враг хорошего!


  В сети

Непрочитанное сообщениеДобавлено: 17 ноя 2023, 11:08
Злобный модератор
Аватара пользователя

Откуда: Город бесов

На форуме с
Сообщений: 20138
Его благодарили: 3718
А "левые" операционники у них вообще не работают или все таки издают что то?

-----------------
Мой гроб ещё шумит в лесу. Он - дерево, он нянчит гнёзда.


  Не в сети Моя система (откроется в новой вкладке)

Непрочитанное сообщениеДобавлено: 17 ноя 2023, 11:58
Аватара пользователя
Автор темы

Имя: Александр
Возраст: 61
Откуда: Москва

На форуме с
Сообщений: 1008
Его благодарили: 445
Именно, что работают! Но только фиговенько. LM 358 для звука не годится совсем. А я подозреваю, что именно их и перемаркировывают. У меня был случай, когда я позарился на ОРА 134 РА. Уж очень цена была вкусная за 10 штук. Эти ребяты прислали мне очень красивые микросхемы, но только это оказались те же сдвоенные 358! Открыл спор, деньги вернули, но осадочек остался.

-----------------
Лучшее - враг хорошего!


  В сети

Непрочитанное сообщениеДобавлено: 17 ноя 2023, 20:11
Забанен навсегда
Аватара пользователя

Возраст: 108
Откуда: Moskau

На форуме с
Сообщений: 4609
Его благодарили: 906
Зигфрид писал(а):
настоящие JRC 5532



-----------------
Глухой.


  Не в сети

Непрочитанное сообщениеДобавлено: 17 ноя 2023, 22:12
Аватара пользователя
Автор темы

Имя: Александр
Возраст: 61
Откуда: Москва

На форуме с
Сообщений: 1008
Его благодарили: 445
Ну, нельзя же быть таким Фомой неверущим! А вдруг какие нибудь неликвиды? У Аликов ещё есть и с разбора деталюшки. И ведь тоже чистый оригинал. Нужно верить людям, даже китайским! :D

-----------------
Лучшее - враг хорошего!


  В сети

Непрочитанное сообщениеДобавлено: 18 ноя 2023, 15:58
Аватара пользователя


На форуме с
Сообщений: 2942
Его благодарили: 695

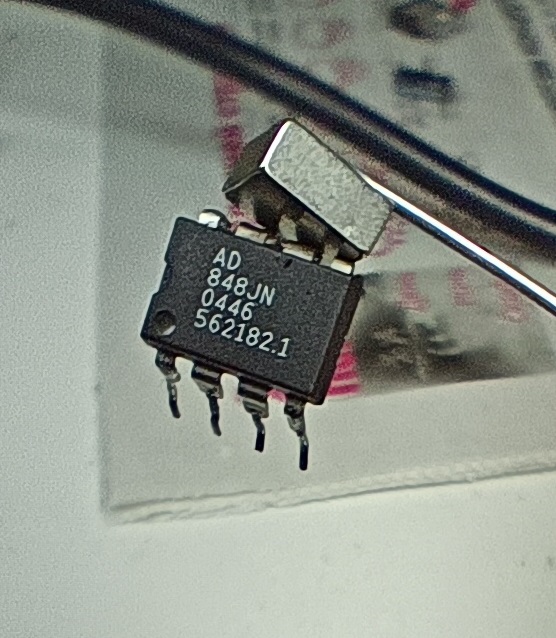

Да уж во что только наши люддя не верили, ищщо только китайцам вера не иссякнет :)

Вложение:


У вас нет необходимых прав для просмотра вложений в этом сообщении.


  Не в сети

Непрочитанное сообщениеДобавлено: 19 ноя 2023, 17:43
Аватара пользователя
Имя: Александр
Возраст: 54
Откуда: г.Омск

На форуме с
Сообщений: 19115
Его благодарили: 1820
Блуждающий в ночи писал(а):
ищщо только китайцам вера не иссякнет

К ним и не иссякнет... Только благодаря китайцам народ и живёт. 90% товаров китайские... И шмутки и техника... :lol:


  Не в сети
