Оно самое)))

Ой, красивый то какой! А параметры — просто огонь. Ну, а стоимость сего счастия , просто не может не радовать. Но тогда пропадает сама идея Hand made . А Это не наш путь. Не, хотса своими руками что нибудь сваять.

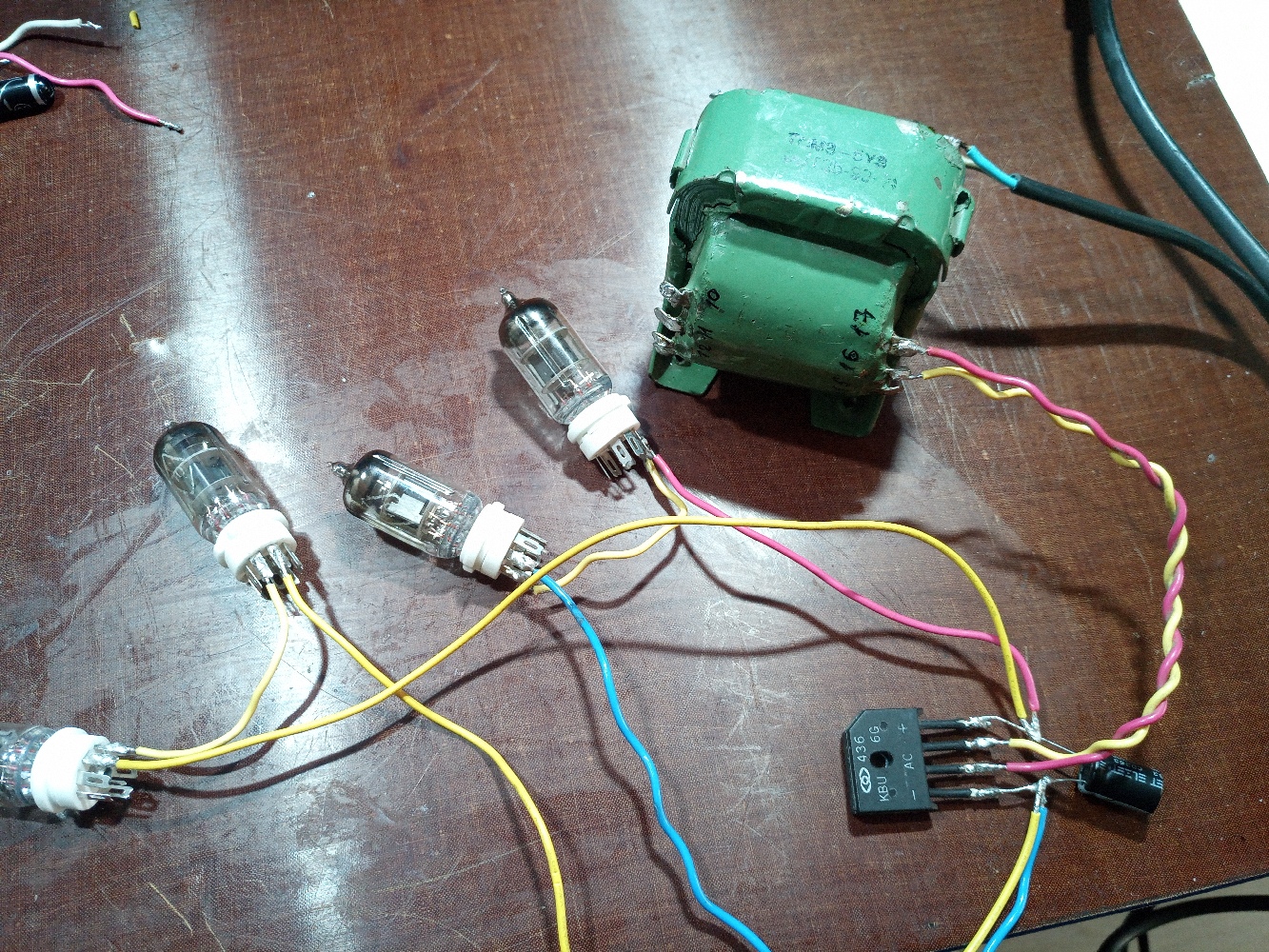

Пришли панельки для 6Ж1П. Короче, подключил 2 пары последовательно-параллельно ( в схеме 4 лампы)
Транс на холостом ходу дает 10,7 В. После диодного моста с конденсатором - 12 с копейками.
Но при таком подключении напруга на каждой лампе едва 4,3-4,5 В. Получается, этого мало.
Ток на вторичке - 360мА. Я так понимаю, ток еще возрастет, когда схема будет полностью в работе? Но транс не греется (пока).

Что посоветуете? Может, все таки стабилизатор на транзисторе сделать, чтобы добиться нужных 6,3В на каждой лампе?

Под нагрузкой после моста на конденсаторе 9 Вольт? Или что там?
Там нечего стабилизировать, обмотка сопливая. Сопротивление у неё какое?

Леш, а мне кажется, что трансик слабоват.

Разброс по сопротивлению накала ±10%. Может понадобится подбор ламп. Вот тут тема, правда гитарная, но про ламповые комбо https://guitar-gear.ru/forum/topic/5693 ... %B5%D0%BB/

Но если не пугает последовательное, могу подогнать аж для трёх ламп Давно без дела лежит

Прошу пардону, затупил, напутал.
Вот актуальные замеры:

Сопротивление обмотки: 14,8 Ом

Напряжение с транса (под нагрузкой) - 6,9 В
Напряжение после моста - 5,7 В
Напряжение на лампах - 2,8 - 2,9 В

Трансформатор: ТСМ3-5У3 (точных данных по нему не нашел)

Чисто в порядке энуреза по фото трансформатор размерами маловат.
А вот это вот отчётливо говорит о том, что лучше оставить любые надежды и попыки что-то как-то им накаливать. Для накала нужен другой трансформатор.
Какое-то подходящее анодное напряжение из этого трансформатора получить наверно получится.
В природе существует много трансформаторов от всяких микросвинов и прочих контуперных шумелок, они нередко Вольт на 12.
Я бывало, что и три питающих трансформатора ставил. От жадности.

Хороший трансик. Сколько такой стоит?

Не помню, брал под проект лет 15 назад, да так и забросил

Нарыл другой, побольше.
У него есть обмотка, дающая на холостом около 7В.
Подцепил параллельно все 4 лампы - на них напряжение держится 6,1-6,2В.
Общий ток на вторичке - 650 мА
Сопротивление обмотки -1,3 Ом.

До кучи у него есть несколько вторичек на 212, 330 и 795 Вольт.
Транс от какого-то осцилоскопа для проверки двигателей, катушек.

всё правильно
я вам заранее написал, что говняная идея, из действующего напряжения вы амплитудное не сделаете никогда


Афанасий измерит по постоянке, это будет никчёмная информация

не верю совсем никак

afanasy,

такой конденсатор , это всё равно , что его нет ... в данном случае
и просто на будущее, используя шоттки(на прошлой странице я упомянул) вы бы выиграли 0,5В, но в данном случае это всё равно не спасёт отца русской демократии

afanasy,
Ну совсем не аргумент, вот совсем-пресовсем...
не вижу, что за мульт, закос под мастеч, но думаю, что не он

Вроде он и есть

Блин! Ну вот реально, танцы с бубном! За один день можно собрать отличный предвак на 4 транзисторах, с однотактным выходом. Что я собственно и сделал. По звуку будет лучше лампы! По всем остальным параметрам , туда же. Питание ? Да любой трансик на 10 ватт, с вторичкой на 15 — 25 вольт подойдет. Минимум настроек! Считай, что их вообще нет. И сколько же можно этим красивым светящимся колбочкам поклоняться?

Он самый. Mastech MS8264.

...шо?

Ну, коллега, вы и загнули ! Это что ж такое ?
Я имел в виду , что нибудь в виде этого.

А это уже , практически та же схема, но уже в сборе. На плате как сам предвак, так и стабилизатор на 7824. Размер платы примерно, как 2 спичечных коробка. Схема собрана менее, чем за день! Вчера с утра начал, а вечером уже слушал. При правильной сборке, работает отлично. Из настроек, если конечно понадобится, только выставить половину питания на плюсе выходного разделительного кондера. И все. Если не предполагается использовать как усь для наушников, то ток выходного каскада можно уменьшить. Я так и сделал. Мне ушник не нужен.

хм... возможно у него проблемы, если присутствует большая индуктивность, при измерении сопротивления

Возможно. На новом трансформаторе у обмотки индуктивность меньше (3,8 мГн).
На этом прибор показал 23,8 мГн.
К сожалению, другого мультиметра в хозяйстве нет, чтобы проверить сопротивление.
На работу, ясен пень, транс не потащу - хотя там есть возможность измерить хоть прецизионными приборами с шестью нулями после запятой))

должно быть наоборот

чтоб измерить R, вам не мульт нужен, а измеритель иммитанса(LCRметр) и измерить на частоте 50Гц
а лучше забить
и ещё эта, доверяйте измерителям у которых "крокодилы" не просто железяки, а условно нижняя и верхняя челюсти изолированы друг от друга, т.е. к каждому "крокодилу" идут два провода, даже еслев смотрятся, как один

Уже забил)) Нужный транс есть, а это главное.

Леш, ну и как успехи? Закончил с предом?

Не, еще конь не валялся
То работа, то еще какие-то дела.
