И так Вы все наверное озадачились пропаданием темы про Амфитон.
Вложение:

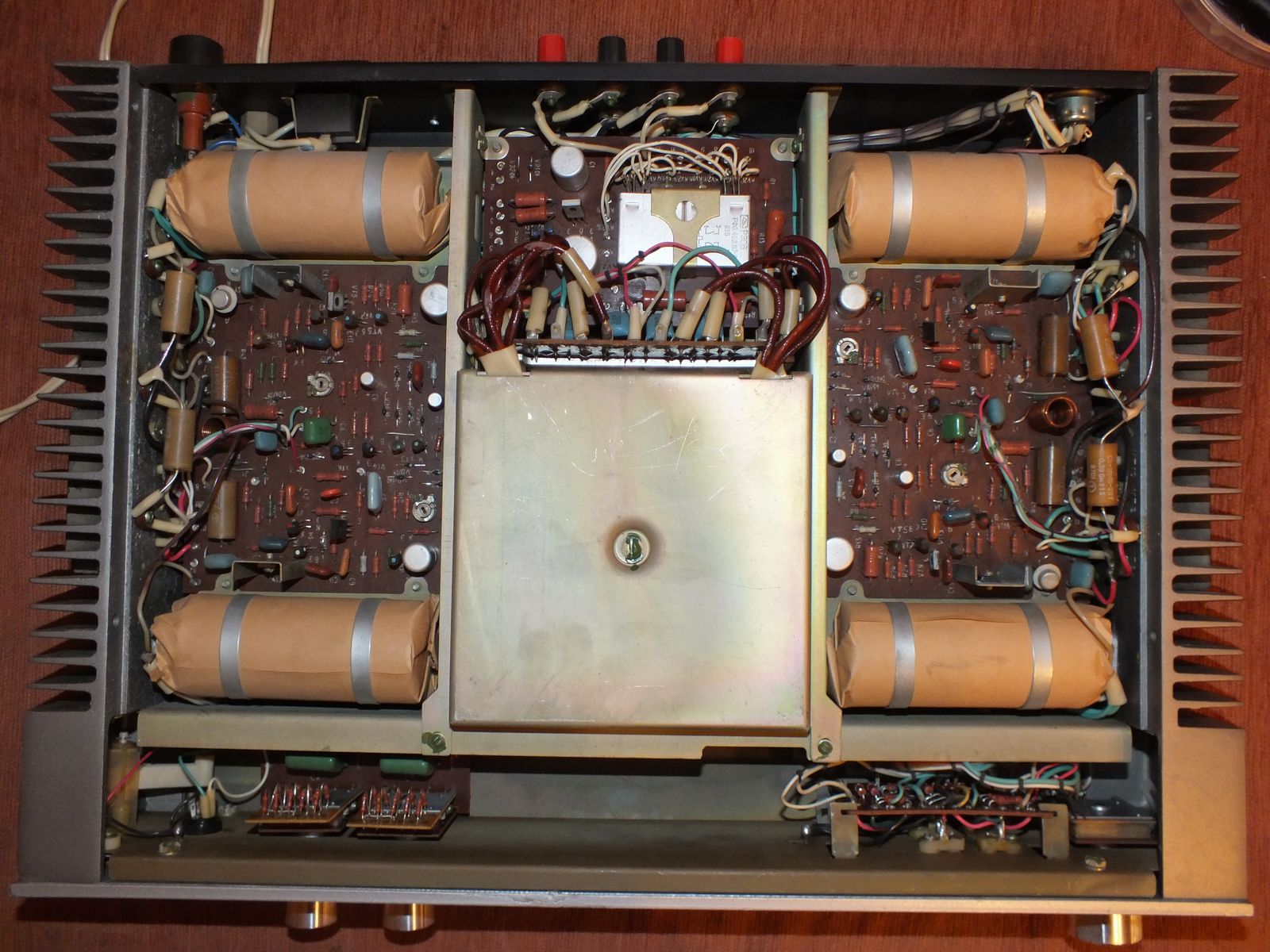

Амфитон 013.jpg [ 320.37 КБ | Просмотров: 11978 ]
Я специально попросил нашего администратора снести тему из за возникших в процессе апгрейда сложностей.
Теперь все более менее устаканилось, была проведена консультация с" монстрами " радиотехники в лице Е Васильченко соседом фактически , Костантином Мусатовым и Сергеем Агеевым. Наилем Мухаметзяновым ака Nota Bene .За консультации по "проводным" вопросам отдельное спасибо Игорю ака Игвин . За это им огромный поклон и спасибо!

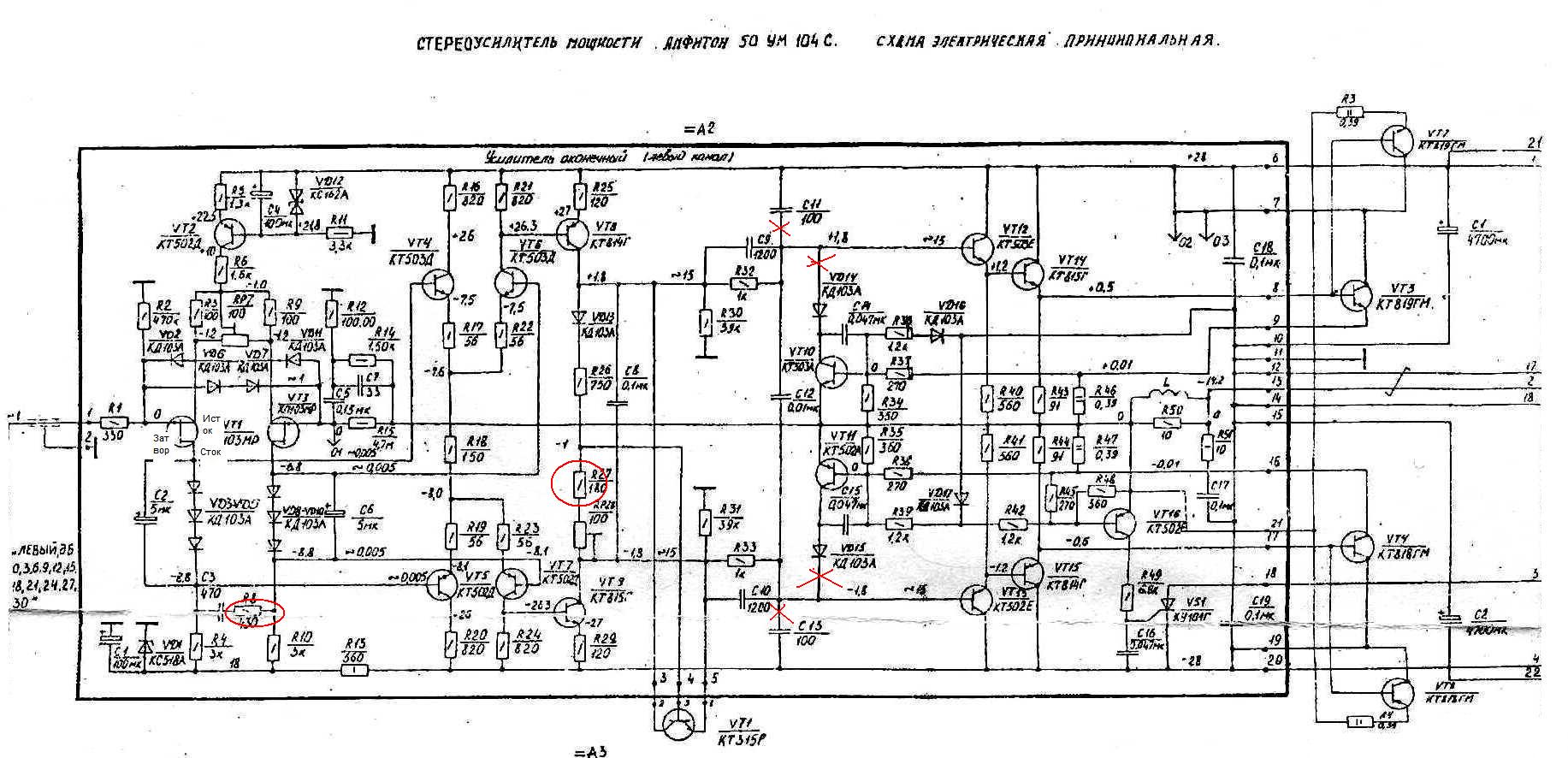

Были заданы определенные вопросы по схеме на Веголабе, правда больше бестолковых ответов я там получил.
Так как сама схема совершенно не идеальная .
Цитата:
Тут три каскада усиления по напряжению, что означает сложную коррекцию, сильно завязанную на типы примененных транзисторов.
Действительно именно коррекция под импортные транзисторы в 10 ть раз более высокочастотные чем наши КТ5ХХ серий и КТ8ХХ cерий была самая ответственная часть переделки. Пришлось переводить схему в МикроКап и там ее оптимизировать. Получилось более менее удобоваримо. Не идеально ибо идеальности от нее добится невозможно.
Однако сейчас по крайней мере если выполнить все требования по замене и корректировки схемы на импорте то отпали совершенно шаманские методы с гашением возбуждения схемы на ВЧ.
Поэтому свято

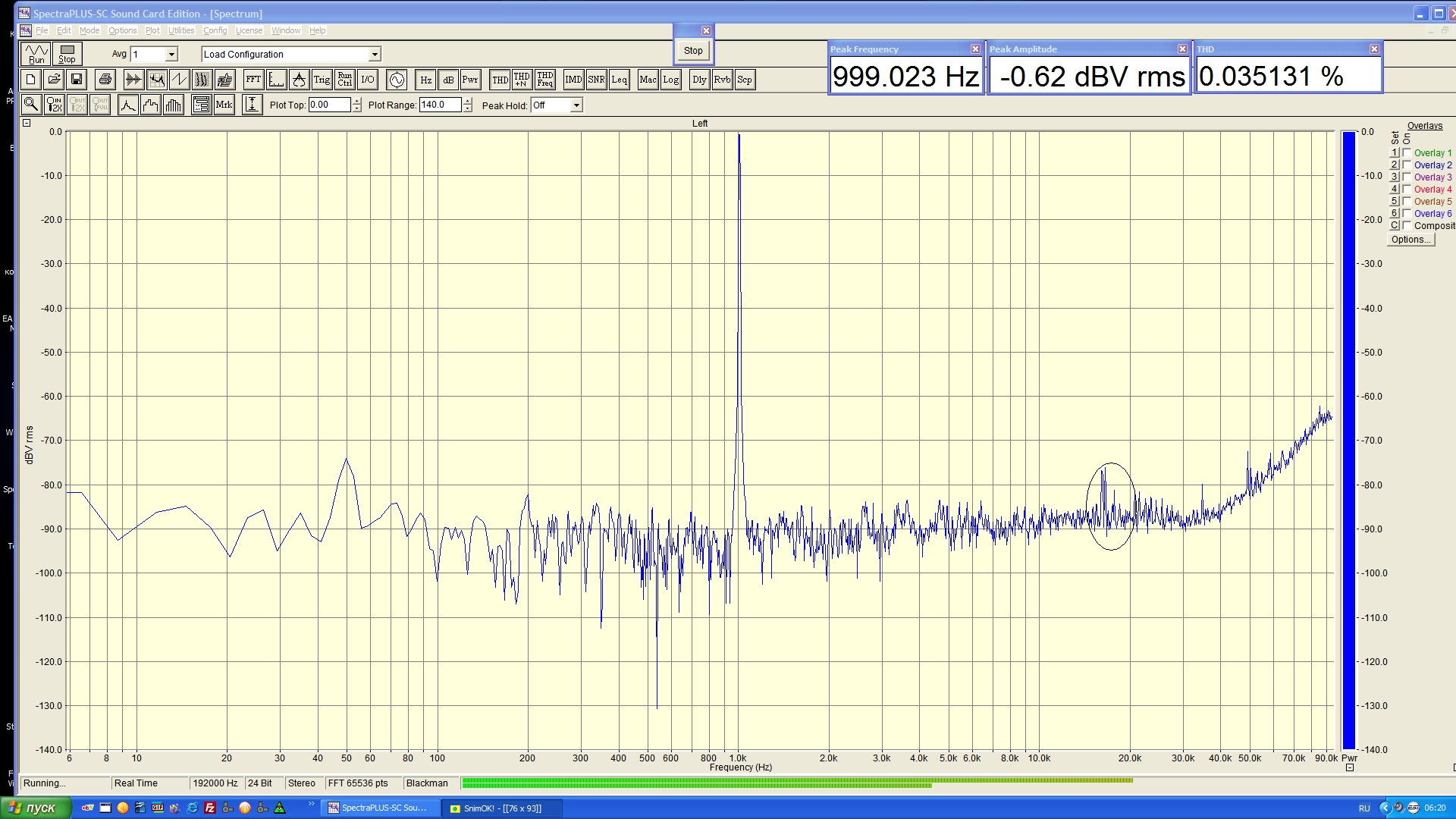

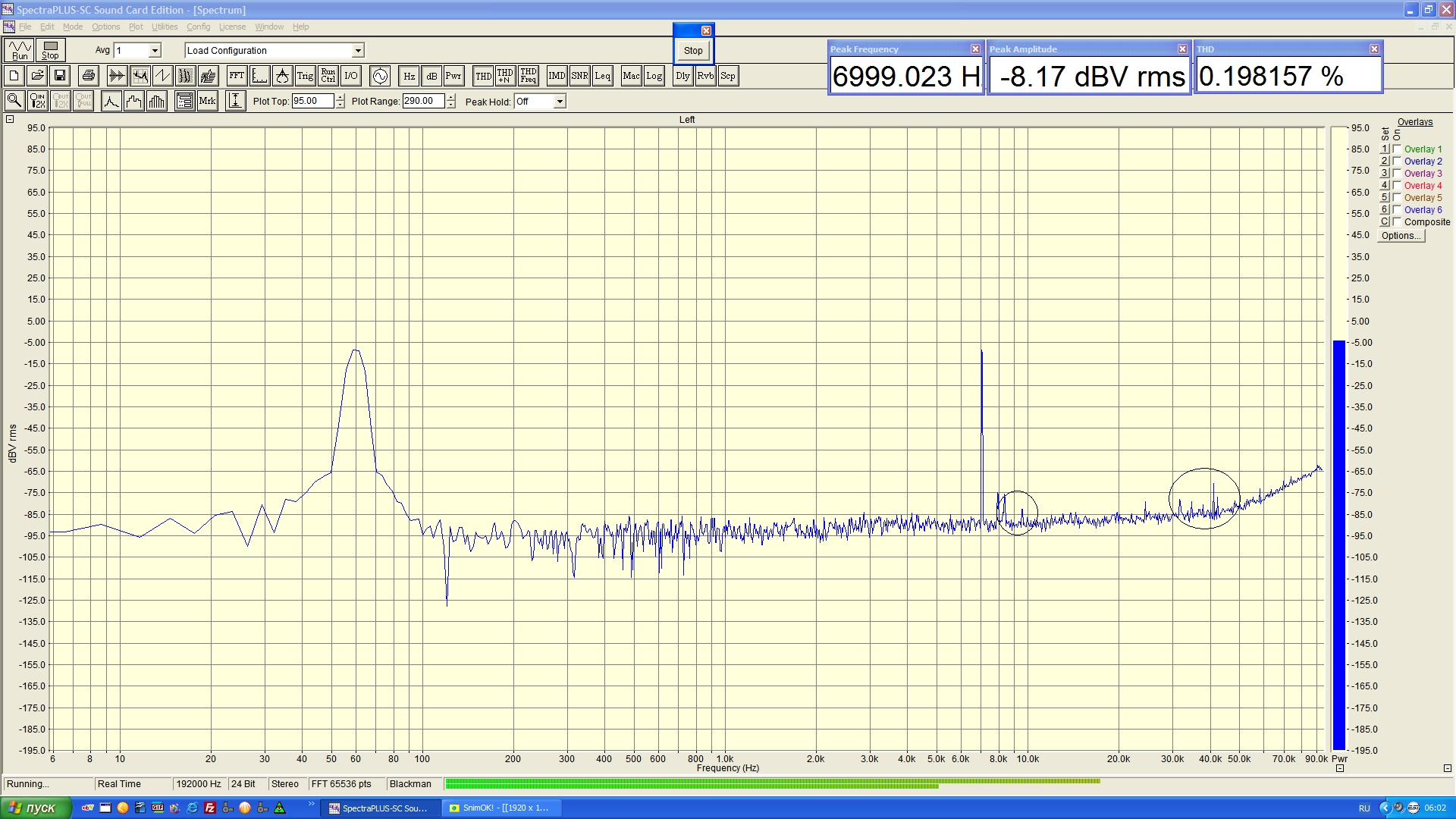

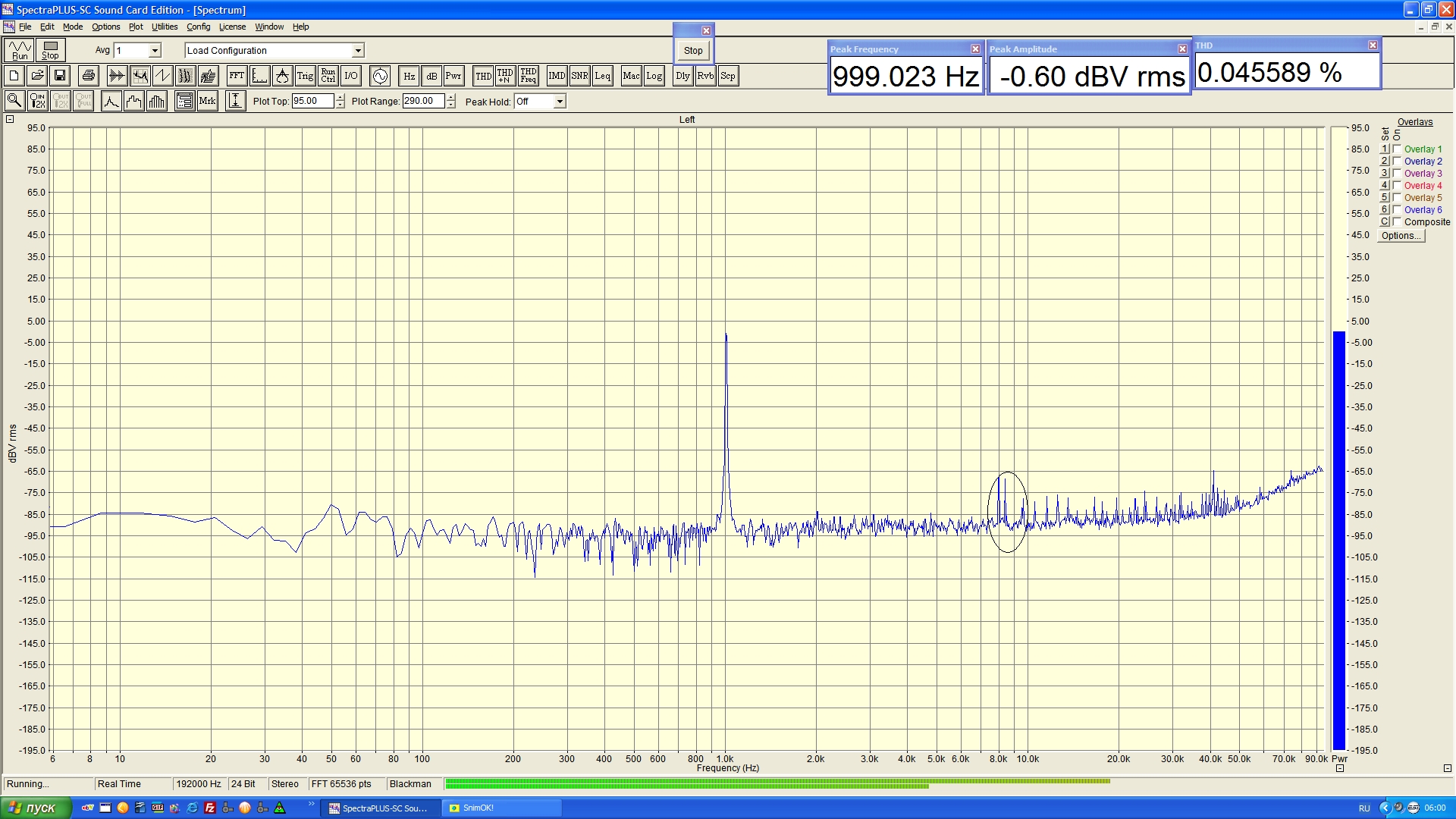

придерживайтесь моих рекомендаций по элементной базе и главное имейте под рукой хороший осциллограф с полосой за 50 мГц и желательно раб станцию со спектролабом и хорошей звуковой картой. Наличие всего одного китайского мультиметра не приветствуется и браться за такую переделку исходного усилителя нельзя!
И так что мы рекомендуем по переделки из доступных деталей.
Первое закупите в БП четыре а лучше восемь брендовых электролитов . В установочные места по бокам платы УНЧ могут войти или по одному хорошему большей емкости или пара электролитов соединенных параллельно. Размер ниши примерно 116Х40 мм ,в высоту примерно чуть больше 40 мм. Из ходя из этого купите электролиты.
Я рекомендую параллельное соединение двух менее емких чем один . Я надеюсь для чего не надо объяснять. Электролиты берите на напряжение не более 50 В от 40 -50В это оптимум. Брать лучше 85градусные( предпочтительней) но можно и 110градусные с пониженным ESR . Я брал Yageo 10000Х50В.
У вас должно получится от 20000 до 30000 мкФ на плечо. Более не надо иначе придется делать софт старт по сети.
Далее сразу планируйте заменить наши диодные сборки типа КЦ хорошими быстрыми диодами. Шоттки или ультафастами. Ток не менее 10А с обр не менее 200В. С Шоттки нужно обеспечить хороший запас.
Реле коммутации АС лучше заменить или на импорт но с серебрянными контактам ( силовые) не какого золота или на наши типа ТКЕ52ПД выбирайте
При этом вторую пару клемм на акустику можно не подключать.
Далее клеммы на АС на вашей совести , менять желательно ибо родные хрень.
Закупите пару RCA мам для организации входных разьемов . Это тоже на вашей совести.
Далее нужно чуть больше метра хорошего микрофонного кабеля для замены родного оловянно облуженного. Тоже на вашей совести , не каких рекомендаций по марке . Далее понадобится неплохой провод для организации замены родного в силовой части разводки питания. Ваши предпочтения .
Я брал Кведовский.
И главное найдите хороший старый провод в эмалевой изоляции Моножилу. Такой что бы и гнулся нормально и был не слишком тонкий. 0.8-1 мм думаю будет ок.
Он вам понадобится для замены родного шнурка с выхода УНЧ до акустических разьемов и проведения земли в усилителе.
Поэтому переделку начните с замены всей проводки в усилителе на то что рекомендовал. Разрезайте фирменный жгут ( после стянете его пластиковыми стяжками)осторожно и смело заменяйте провода . Силовые диоды меняйте сразу. Не трогайте мелкие периферийные провода идущие на платку индикации итд. Их трогать не надо. Меняйте только силовые и земли отвечающие за сигнал и питание.
Моножилой проложите от земляной "Мекки " УНЧ ( эта точка схождения земель) перемычку через всю плату до земляной дорожки входа как на фото.
Вложение:
Амфитон 011.jpg [ 401.23 КБ | Просмотров: 11978 ]
Подсоединение сигнального микрофонного кабеля нужно сделать так что бы его оплетка соединялась с землей усилителя только на плате УНЧ на входе и нигде больше включая плату аттенюаторов ( регуляторов чувствительности ), сигнальная земля( вторя жилка кабеля) присоединяется тоже на входе к земле и далее она идет на плату аттенюаторов и на входные разъемы. Это гарантирует отсутствие зем петель и хорошую экранировку сигнала.
Второй вариант ; оплетка кабелей соединяются на объединенной земле к винту куда приходят земли с "мекк " с обоих УНЧ . На плате УНЧ не соединяется!
Далее выкусываете в платах регуляторов аттенюаторов мерзкие К73-17 и замените их хорошие брендовые биполярные конденсаторы Ничикон емкостью 20Х16в.
Меняете реле и прокладываете моножилу от каждой " мекки" земли плат УНЧ на вых разьемы и до объединенной земли до винта корпуса . Там получится две моножилы на канал. Далее прокладываете сигнальную моножилу до реле и до вых разьемов.
Внимание ! Подготовка моножилы. Моножилу нужно аккуратно обработать что бы снять лак , далее работая в перчатках отполировать ее доступными методами , обезжирить и покрыть полиуретановым лаком . Далее вставить ее в термоусадку чуть большего размера и не в коем случае термоусадку не усаживать!!! Моножила должна быть в воздухе!
После того как вы это проделаете проверьте усилитель , работает ли
Обязательно . Если все ок то можно приступать к замене элементной базы. Это вторая часть работы. Чуть позже.
