Появилась необходимость в межблоках(деки нечем мониторить)

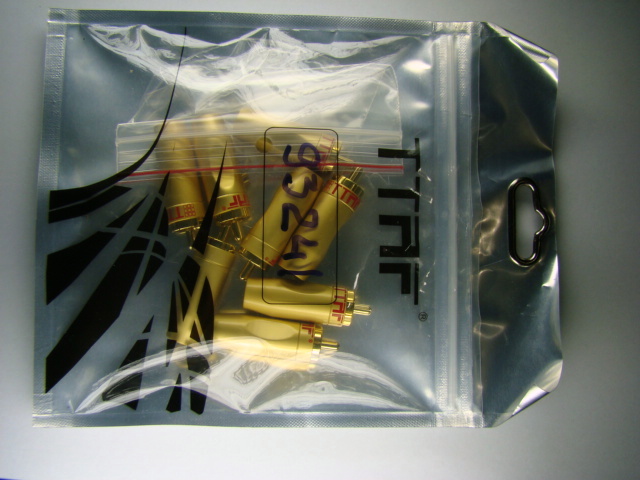

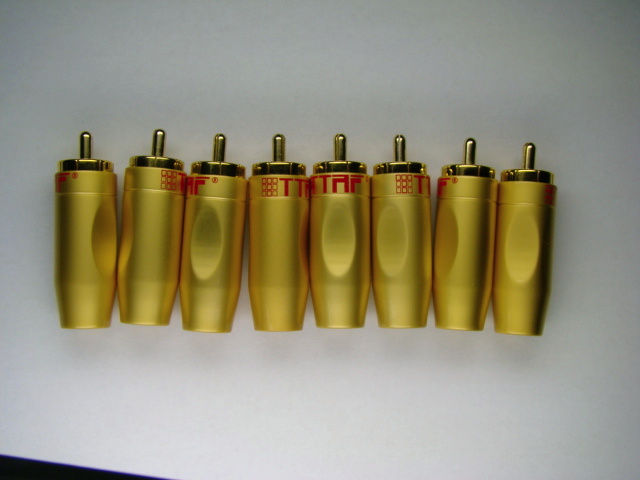

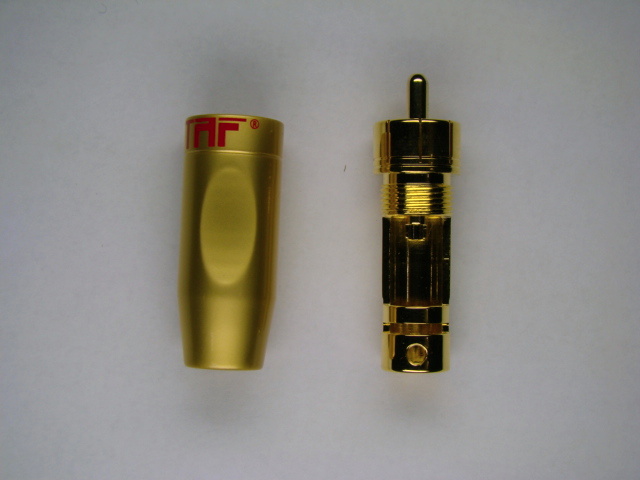

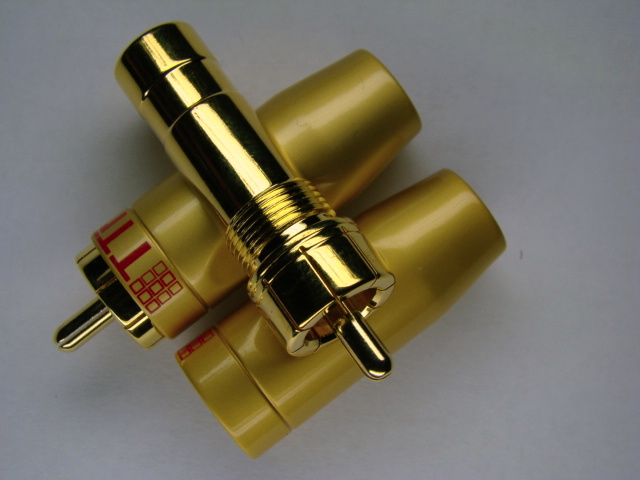

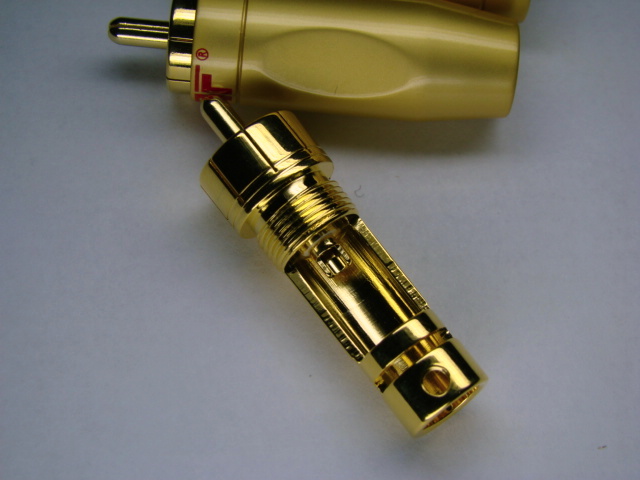

Вернулся сегодня домой с покупочкой, 8шт RCA TTAF 93241.
Что хочу сказать, при относительно небольшой стоимости, качество разъемов просто отличное.
Все четко и ровно, корпуса полностью из металла, резьбы не заедают, все кромки скруглены никаких зацепов и задиров. Отверстие в корпусе под 8мм кабель.

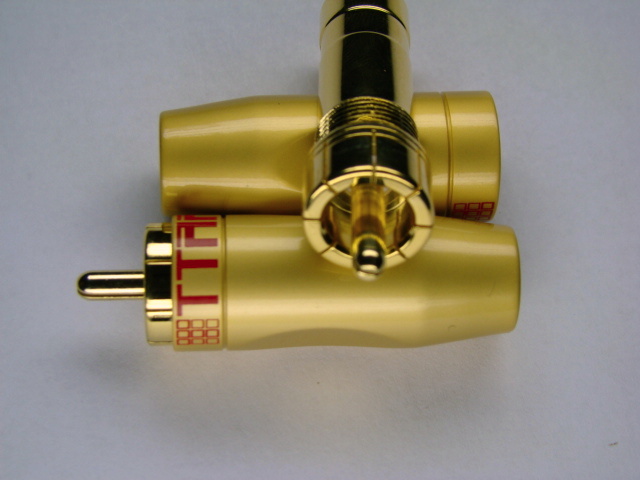

Воткнул в "маму", входят плотно до упора-красота. Единственный недостаток, слишком большой диаметр корпусов, на штатных "мамах" между корпусами остается пара мм, не больше.
Еще я знаю из опыта, эти разъемы не облезут и не потускнеют.
В общем в соотношении цена-качество-рекомендую.
В выходной займусь сборкой пайкой шнурков, ну и покажу конечно.

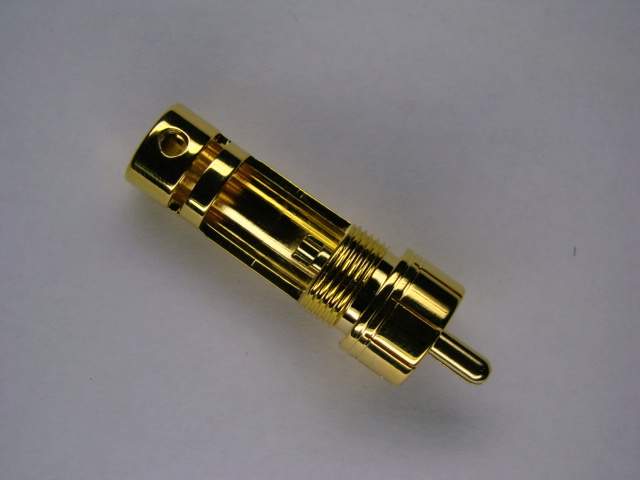

Лично я пользуюсь и всем советую профессиональные Canare F-09 и F-10. Ну и вообще всю серию F.

Гесер

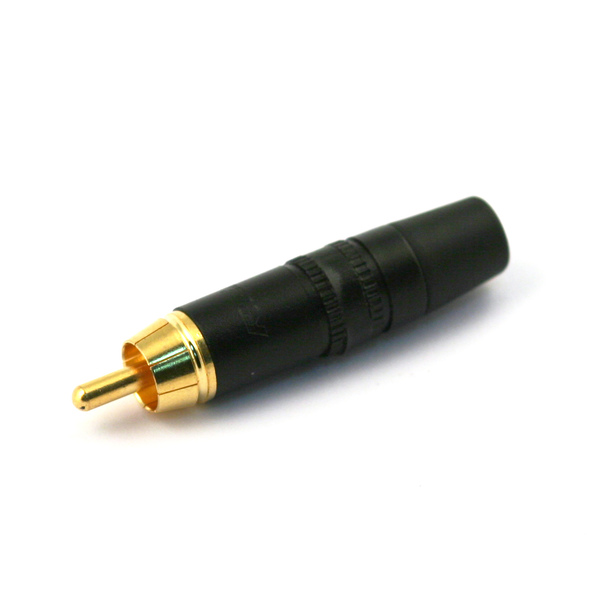

Есть еще относительно дешевая серия от REAN
http://www.audiomania.ru/rca_connector/neutrik/rca_neutrik_nys_373.html & http://www.ispa-shop.ru/ru/cat/cat7/cat78/perpage10/sort_popul_desc/brend3722/product34109.html
Ради интереса взял на пробу. Нормально.

Гесер

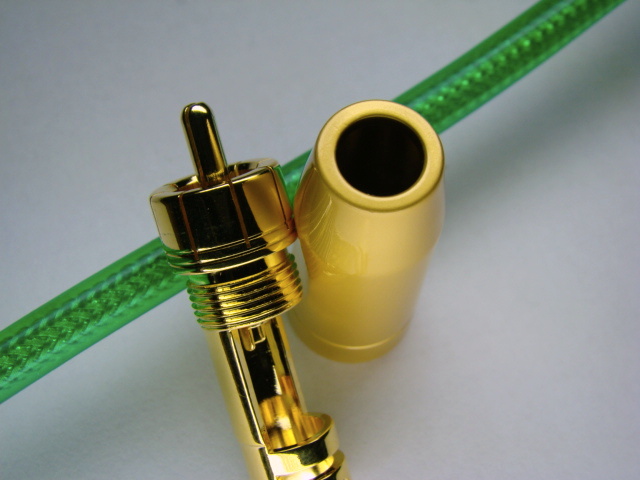

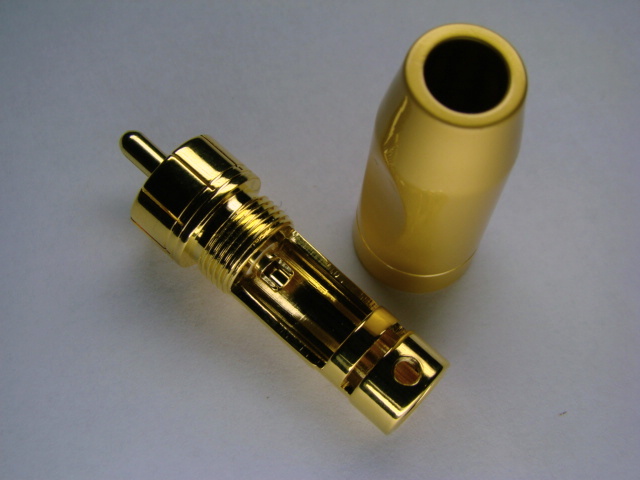

Ох и сияют TTAFы!! как у кота..!!

Фотки не передают реальный вид.
Наделе они полированные в зеркало.

Гесер
А по чем ?
REAN овские в районе 70-80 р выходят а эти ?

А мне такие понравились. http://www.muztorg.ru/cat/details/18250/


И вот такая кабелюга http://www.muztorg.ru/cat/details/D000473/

Если в рублях 381р пара, минус моя небольшая скидка.

Дорого - пара Canare F-09 обходится в 340, а они имхо получше будут.

Basilian
Чем они лучше ? У меня тоже есть такие , главное обеспечивают хороший контакт.

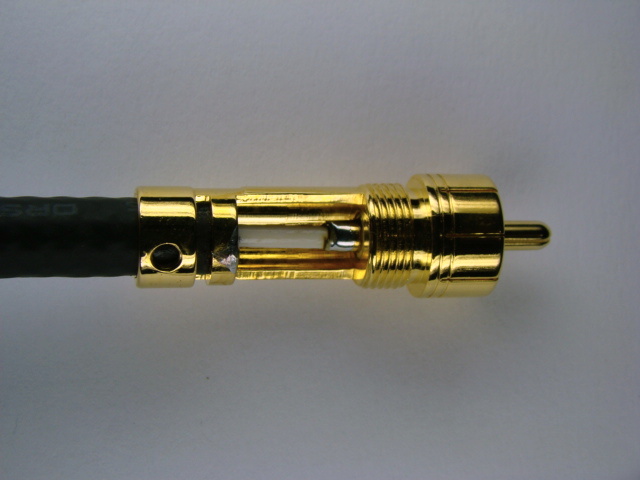

Bender Профи разьемы рассчитаны на регулярное перетыкание - в нашем случае можно рассчитывать на лучший контакт имхо. Второе - этой модели уже лет так 30, у меня кабели соневские 86-88 где то года разделаны на таких. Думаю тоже заслуживает внимания что модель неизменна столько лет - значит она обеспечивает нужные параметры.

Тут можно долго и без всякой пользы спорить.
У представленных мной разъемов контакт, ой какой не хилый. Вопрос в другом-нужен ли он настолько плотный?
Достоинство проф разъемов,это мягкое перетыкание, иначе замучаешься и тыкать.
Опять же крепление провода обжимом. У современных кабелей диаметры как правило большие и обжать нормально не получится. Поэтому предпочтительней крепление под винт.

Нам бы, что бы, так же хорошо, но НЕ так же дорого

Чуток потрепались, пора и делом заняться.
Готовлю необходимую комплектуху.
Нарезаю кабель, термоусадку.
Из инструментов понадобятся канцелярский нож, бокорезы мелкая отвертка, строительный фен, бормашинка, ну и конечно паяльник припой флюс.

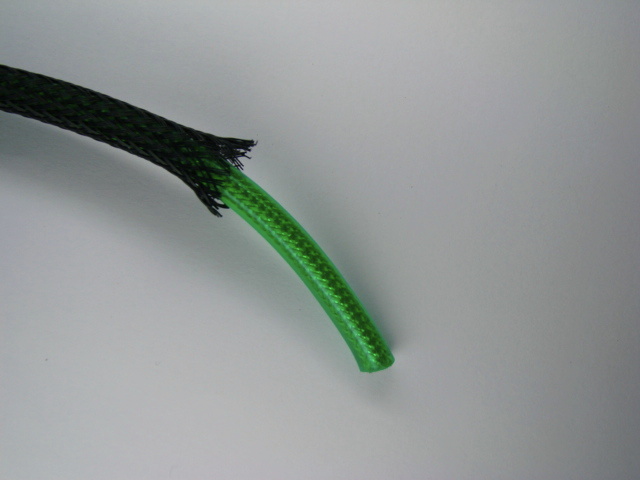

Для начала одеваю оплетку на кабель.

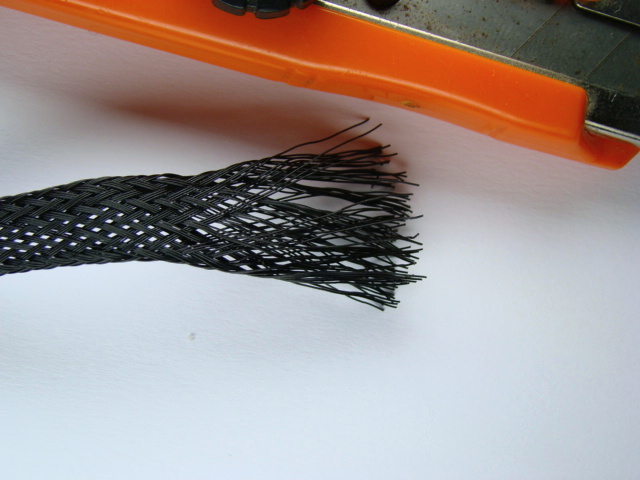

Тут есть маленькая хитрость. НИКОГДА не нарезайте оплетку на куски.
Концы оплетки любят расплетаться, и поэтому чтобы сберечь свои нервы, не стоит ее нарезать заранее.

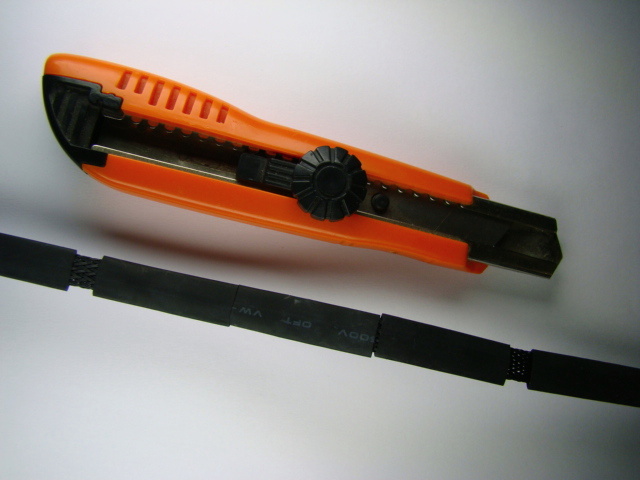

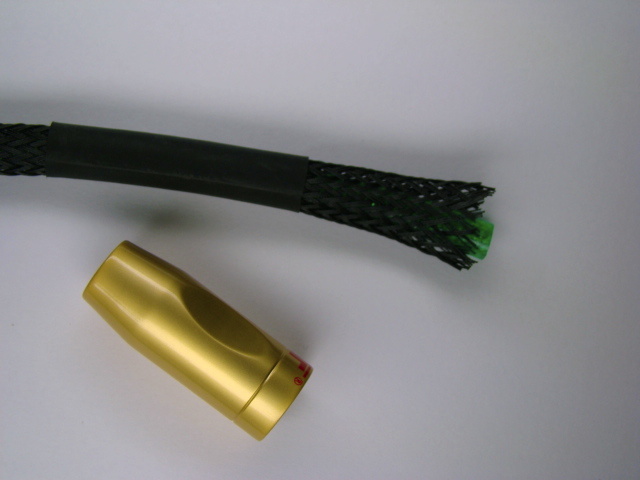

Я поступаю следующим образом, одеваю на оплетку отрезки термоусадки сразу все сколько понадобится, в моем случае 8шт.(по два на каждый отрезок кабеля)

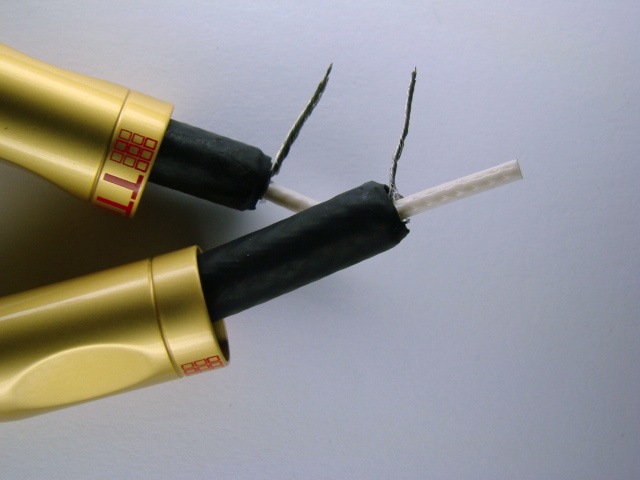

Затем завожу кабель в оплетку и уже по оплетке стягиваю термоусадку на кабель


Обдуваю это дело феном, осторожно чтобы не оплавить оплетку.

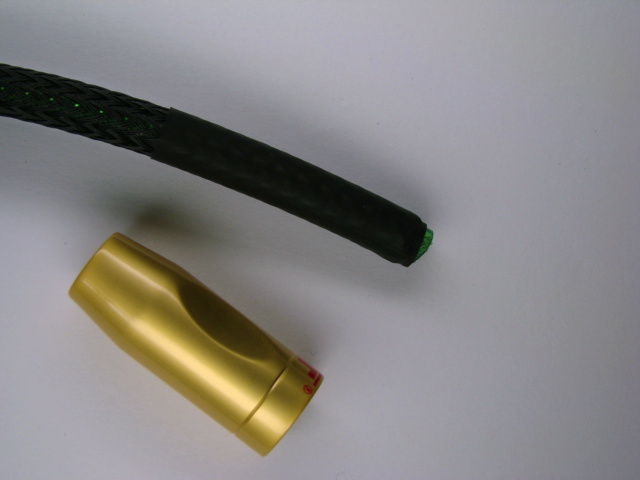

Далее разделываю провод, не забываю перед этим одеть корпуса RCAшек на будующий кабель.

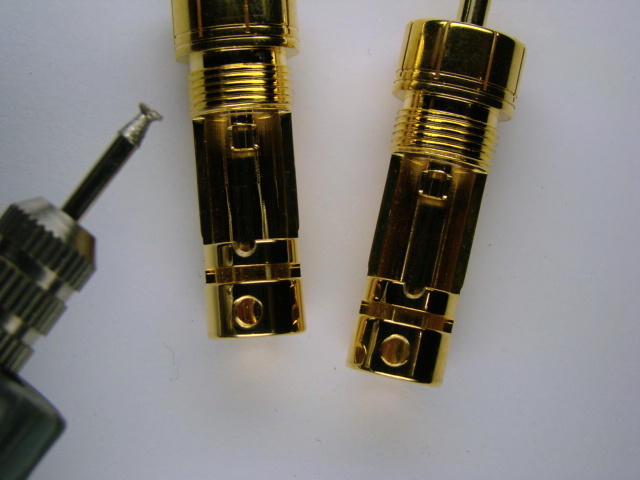

Немного дорабатываю "бананы". Бормашинкой делаю небольшие пропилы в корпусах, туда будет впаиваться экран.

Ну а далее все просто, завожу кабель в тело разъема и распаиваю концы. Паять нужно быстро и красиво, поэтому хороший припой(паяю супрой) правильная температура и не жалею флюс.
Лишний экран обрезаю бокорезами и остаток обтачиваю алмазным надфилем.

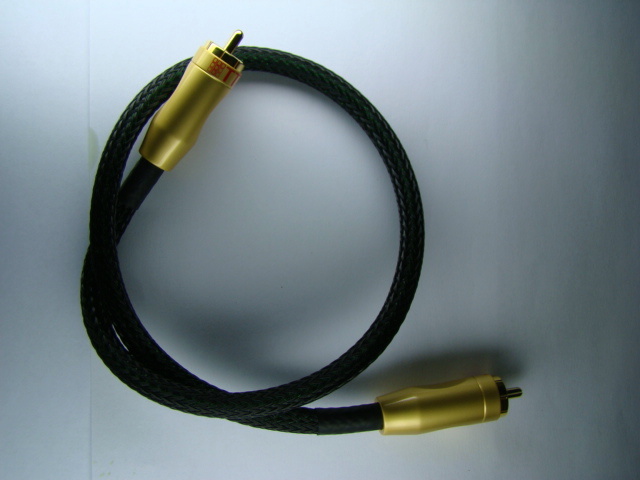

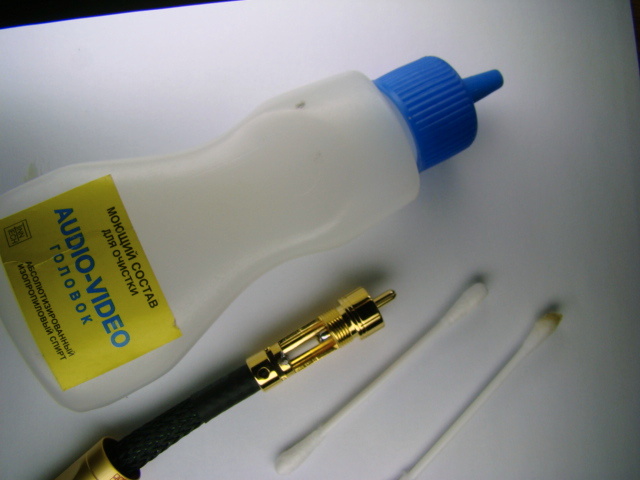

Остается только отмыть остатки флюса, вкрутить фиксирующие винты и собрать разъем(ы)



Всем спасибо за внимание

Любо-дорого смотреть! Хорошо, когда руки правильные, молодец!

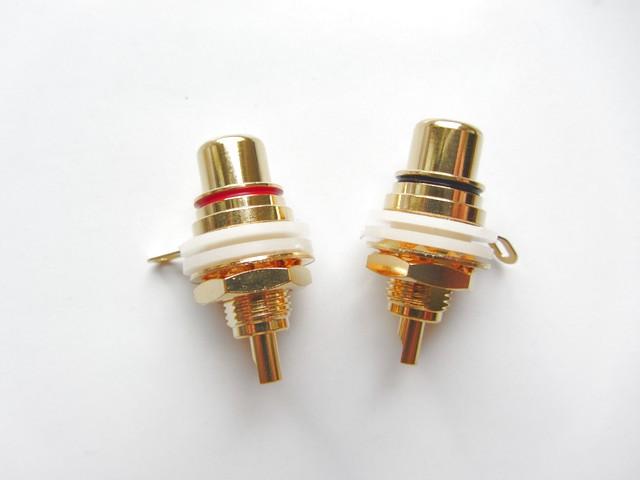

Да хоть что-то полезное проскользнуло. А как насчет терминалов по качеству не сталкивались?

Спасибо Михаил. Да каждый сможет при желании, ничего сложного в этом нет.

Вполне себе нормальные, правда дороговато.
А качество этой конторы понравилось, берешь в руки-вещь.

Отличная работа! И очень полезная тема!

Недурно Я на свои сетку тоже ставлю примерно тем же образом. А вот на готовые соневские сетку не поставить - толщина кабеля принимаемого коннектором аккурат совпадает с кабелем. Т.е. сетку можно ставить только поверх уже смонтированного кабеля. А для этого ещё надо найти термоусадку чтобы могла и пройти поверх коннектора и достаточно ужаться при нагреве, чтобы обжать сетку. Плюс такой вариант делает кабель по сути неразборным, так как чтобы снять корпус коннектора придётся срезать термоусадку и сдвигать сетку.

Да я оплетку натянул только по причине, что кабель тонковат,не люблю кода кабель болтается в коннекторе.
А термоусадка поверх коннектора как по мне- МРАК. Вид очень колхозный получается.

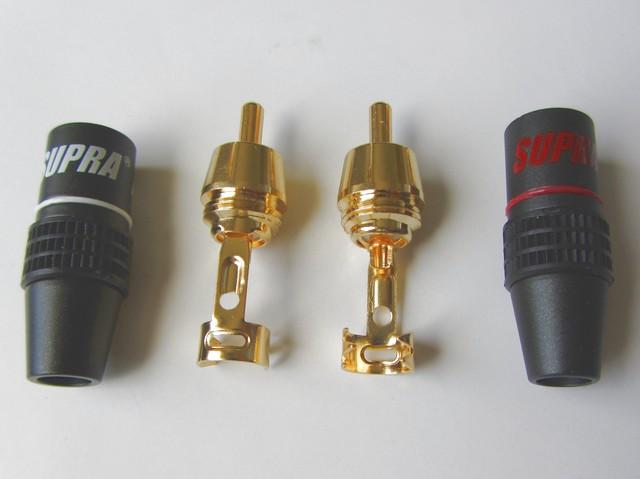

Позже покажу сборку кабеля RCA---3,5 джек на супровских коннекторах и супровском кабеле, там без оплетки должно получиться.
