начну, пожалуй, я рассказ о построении подставок. возможно, это будет руководством для народа - как не надо делать, а может кто дельное что подскажет работа производится в домашних условиях с минимальным применением механизации труда, по-просту, в ручную...
на днях привез фанеру, хреновуюююю!!!, но "за три рубля"... когда разговаривал с продавцом по тел, - было одно, - увидел! ужас! но просто такой толщины не найти с разбегу да и времени потраченного на поездку жаль... толщина тоже с обманом оказалась - 25мм вместо заявленных 30мм. взял, - все равно шпоном все закрывать...

с конкретной формой так пока и не определился (этот процесс мучительный, мысля приходит во время процесса или опосля)
начал с основания. толщина будет - чуть больше 50мм - склею из двух заготовок.

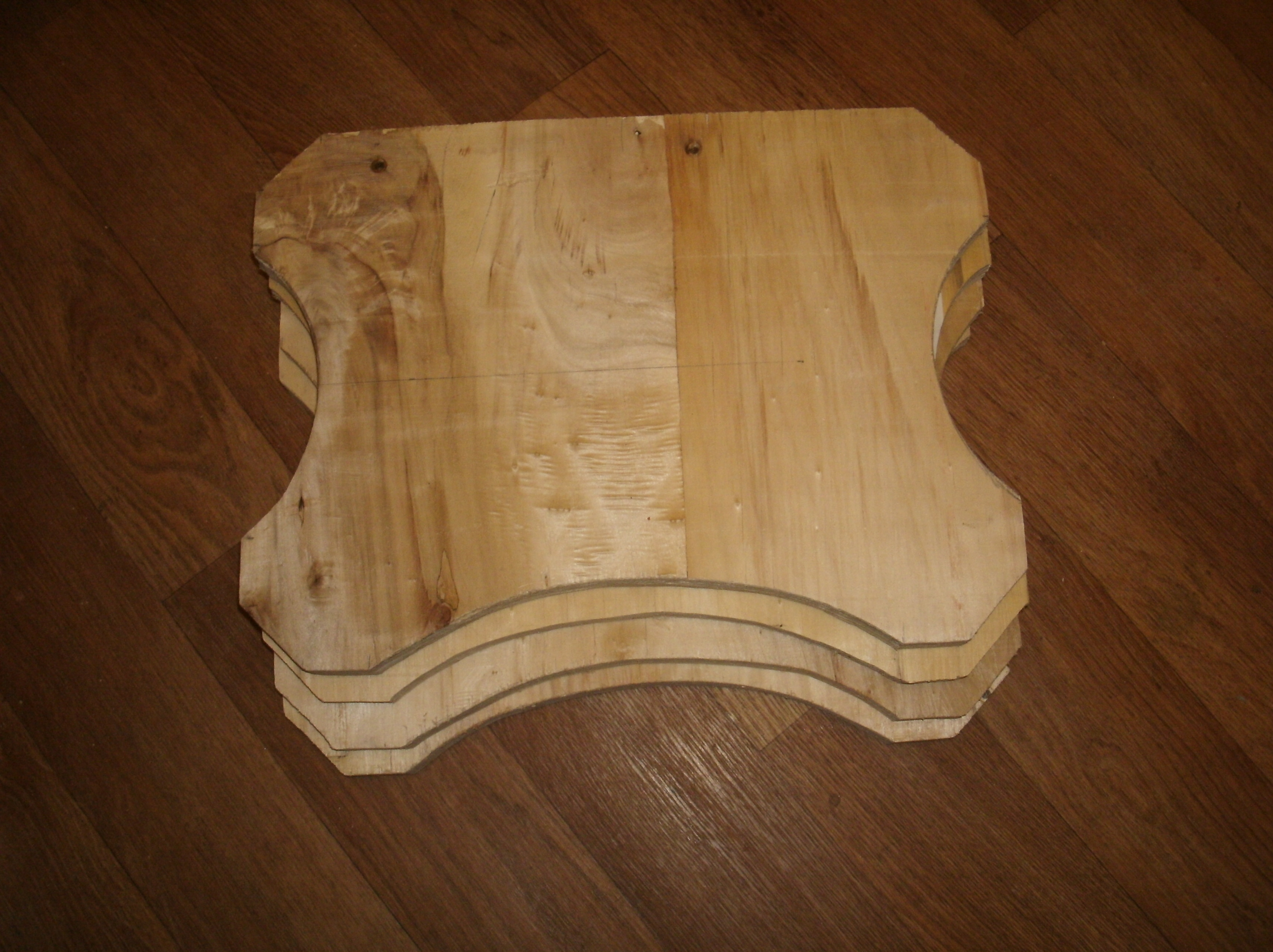

нарезал лобзиком с припуском на дальнейшую обработку фрезером. сейчас насверлю дырок под болты - стяжки и начну склеивать... клей? ПВА-супер.

Во во, ща по всей Самаре такая фанера. В ЛЕРУАШКЕ уж давно она. Видимо один производитель дешевку гонит, а продавцы на неё ведутся. Говнецо, а не фанера. Она и под шпоном поведет себя непредсказуемо.

Очень интересно. Буду следить за темой.
С фрезером я много работал, так что если нужен совет обращайтесь.

А фрезер , это насадки штоль на дрель?Разный фасон.

http://images.yandex.ua/yandsearch?text=%D0%A0%D1%83%D1%87%D0%BD%D0%BE%D0%B9%20%D1%84%D1%80%D0%B5%D0%B7%D0%B5%D1%80&stype=image&lr=142&noreask=1&source=wiz

Спасибо. Понял. Это я и имел ввиду, почти. Просто мой знакомый столяр КОЛЯ, от туда вынимает эти фрезы, вставляет в дрель, шурует " чисто на руках" всякие мелочи.

Гесер! спасибо!
конкретных навыков никаких. но так, как с механизмами вообще - все сознательную жизнь, то, вроде, справляюсь.
это ведь все видеть надо, а в столярках мало бывал. потом покажу приспособу, изображение которой слизал на ибее, и с помощью которой круги и отверстия до 600мм вырезаю.

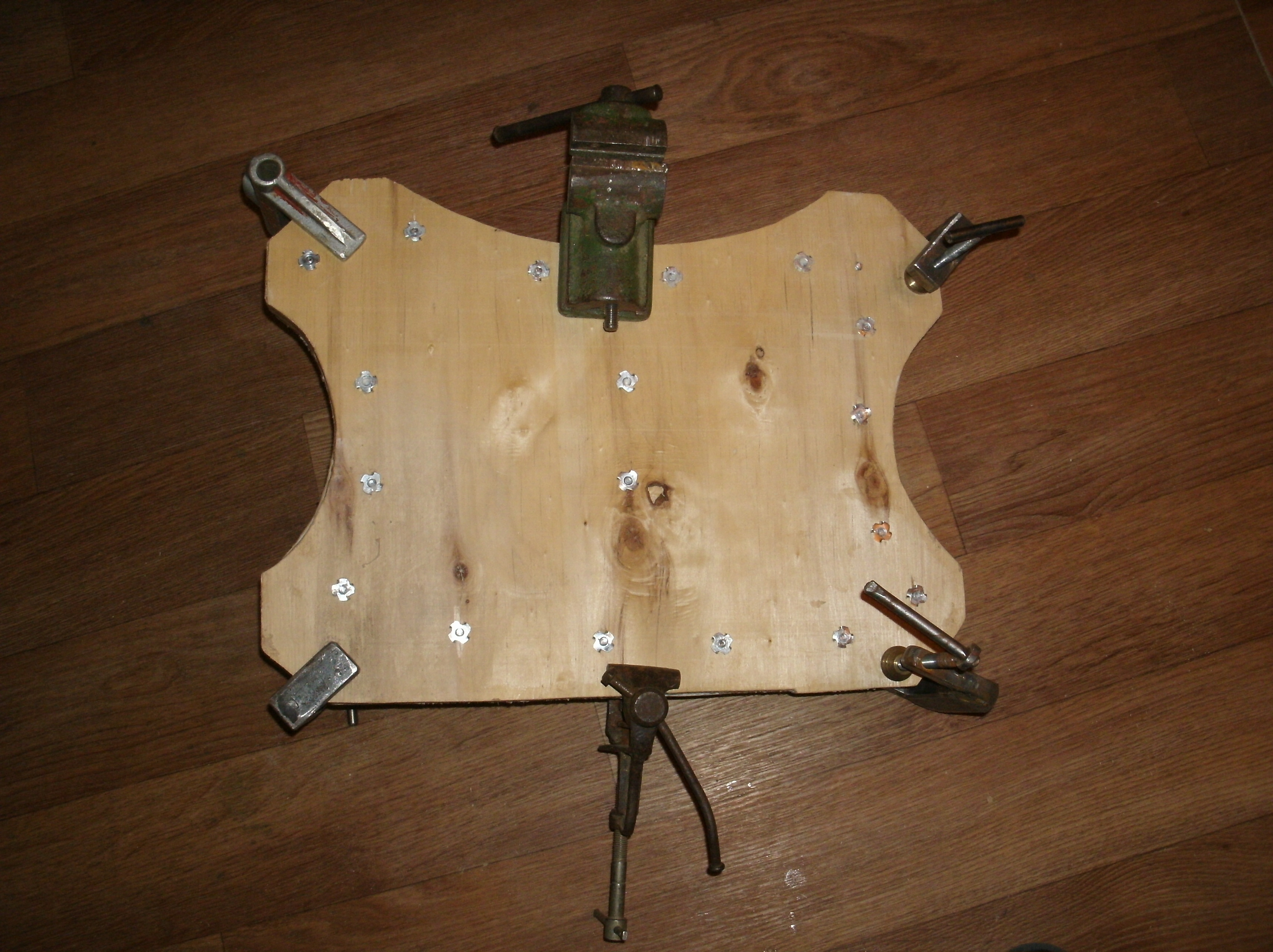

вот стянул под клей, на сегодня все - шуметь нельзя больше - у соседей сверху траур.
да и струбцин только вот, что есть.

Позновательно Очень даже хорошая тема... У самого часто руки " чешуться" что-либо сделать или восстановить.

Тоже послежу за темой. Мне ведь тоже скоро похожий гимор предстоит.

Андрей, не тебе одному!
kwd, Володь, а если как у Сергея (different) попробовать сделать? Гнутый низ можно МДФ заменить. А то и пластиком... А каркас из трубок на болтах.

Можно фрезернуть из цельного куска дерева, можно дощечками набрать или фанерой, потом фрезернуть. У этих подставок завал верхней площадки назад 3 градуса, смотрица колонка как-бы "приподняв голову"

я засматривался на эти подставки... на работе все было - и материал, и сварка любая (аргон в т.ч.) и станки металлообрабатывающие.
мог любой толщины витую ногу выточить. но было...
сейчас вот только с деревом повозиться.
хотя, подобную форму ноги - сапога можно "прокачать", обмозговать...

Владимир, можно здесь подсмотреть идею http://www.ebay.de/sch/Lautspr-St%C3%A4nder-Halterungen-/61336/i.html?rt=nc

да, спасибо! был я там...

Эх поспешил. Каждую в отдельности проще было бы обработать.
В принципе тебе нужен шаблон, а по нему фрезером скопировать два основания. Погрешность между деталями будет в пределах 0,5мм.

я думаю так:
с помощью приспособы обработать все выкружки на доступную глубину, а затем,
спец фрезой с подшипником, поднимаясь вверх по обработанной поверхности, фрезеровать остаток.

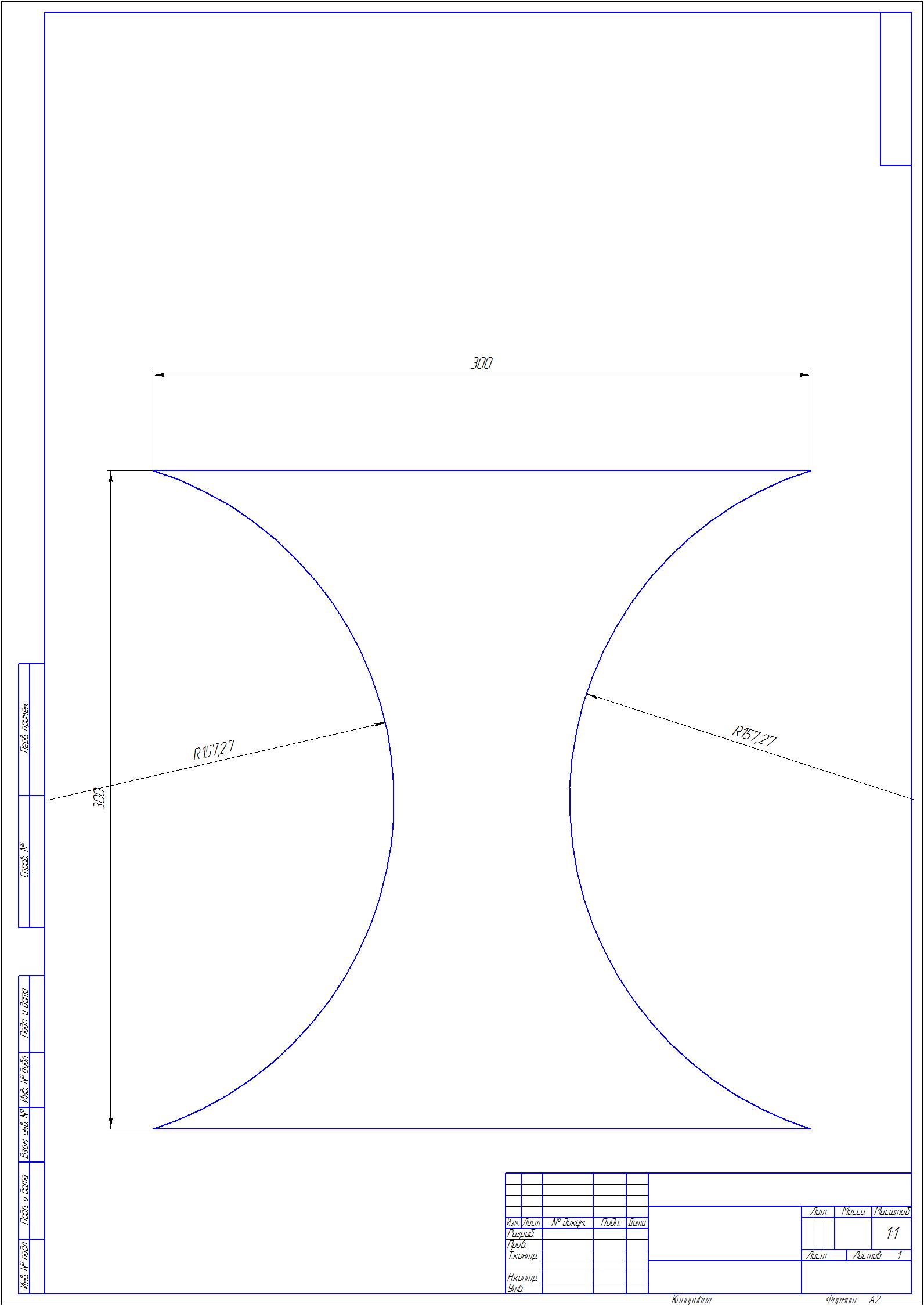

вот набросал в компасе форму боковин. в 3D не умею . компас по книжкам освоил...
только как их развернуть? выкружками на фасад? или?

Толщина этой детали какая?

склеенная - 50 мм

Обводные фрезы берут за раз 50мм, поэтому можно можно обработать в один заход.
Ты себе усложняешь задачу. Я бы поступил проще.
Нужно из тонкой фанеры 6-8мм сделать шаблоны деталей в размер.
Так как деталь будет фанероваться шпоном то пара отверстий от саморезов тебе не повредит.
Крепишь шаблон на деталь саморезами в потай и копируешь обводной фрезой(лучше с верхним подшипником)
На выходе получишь сколько угодно деталей с минимальной погрешность(будут как патроны из одной обоймы)
Можно конечно изготовить одну деталь, а по ней скопировать вторую, но при 50мм это сложнее(требует больше операций)

технология, конечно, самая правильная, но в наборе такой фрезы нет, а в леруа... ну, очень дорого!
dimo61! все правильно! но есть проблемы с площадью... я думаю утяжелить конструкцию, насыпав в стойку чего-ни будь тяжелого...

К стати фрезером можно копировать детали и без подшипников. Нужна копировальная втулка, обычно простейшие втулки идут в комплекте. Неудобство в том что шаблон надо делать меньше(зависит от диаметров втулки и фрезы)

наверно сильно фирмовые фрезы

понял... пойду ка завтра в мурлен, может раскошелюсь на длинную

Гесер!
а вообще, фрезы 8мм какие самые длинные?

8мм длинные не бывают обычно не больше 25мм
Я пользуюсь атакой дешево и сердито.
http://www.ataka.ru/catalog/pazovie-pryamie/

значит выхода нет...
в мой патрон встает максимальная цанга только на 8мм.

Дык возьми 10мм под восьмую цангу, они длинные есть.

надоел я тебе!!
вот смотри,
согласно твоей таблици,
фреза 12мм, хвостовик 8мм, общая длина 73мм, длина реза 38мм.

А ежели хвостовик обточить? На станке токарном?

kwd
Специально полез в коробку самая длинная у меня 75мм(режущая часть)
Но длинная по цене будет приближаться по цене к обводной
Так что тут подумаешь длинную прямую или с подшипником обводную(пусть даже короче чем надо)
Да мне не трудно, обращайся

Михаил! так когда то и делал и себе и людям, но сейчас там, где можно кого то попросить, поставили миноискатели,
даже сына не хочу загружать из-за возможных последствий.
