Привет, уважаемые форумчане.
Я первый раз на форуме, хотя читаю его примерно год. Больше всего интересуют темы , посвященные обсуждению собственных конструкций, в отличие от тем. где народ хвалится - где кто что купил. Сам являюсь радиолюбителем ( не профессионалом), первые конструкции собирал еще в 80-х, затем длительный перерыв и год назад возникло желание сделать что-либо своими руками.Т.к от современных концепций сильно отстал, то для начала и тренировки в течение последнего года собрал несколько старых проверенных вариантов УНЧ ( по схеме КВОД-405, в классе А на 4-х транзисторах, на германиевых транзисторах и др.)
Все варианты блпгополучно работают. Хочется двигаться дальше, наметил такой проект:гибридный УНЧ по схеме : ламповый ун + транзисторный выходной каскад без ООС ,возможно в классе А. Пока не удается найти проверенный конкретный вариант принципиальной схемы с рекомендациями по особенностям конструирования. Схема должна быть с минимальным колличеством элементов , проверенная на практике.
Если кто-либо из уважаемых форумчан может поделиться собственным опытом по данной теме,буду признателен , можно в личку.
Особо хотелось бы рекомендаций от авторитетов-мастеров.
С уважением, Pracktic.

Заратустра с вегалаба по всем приметам подойдёт.

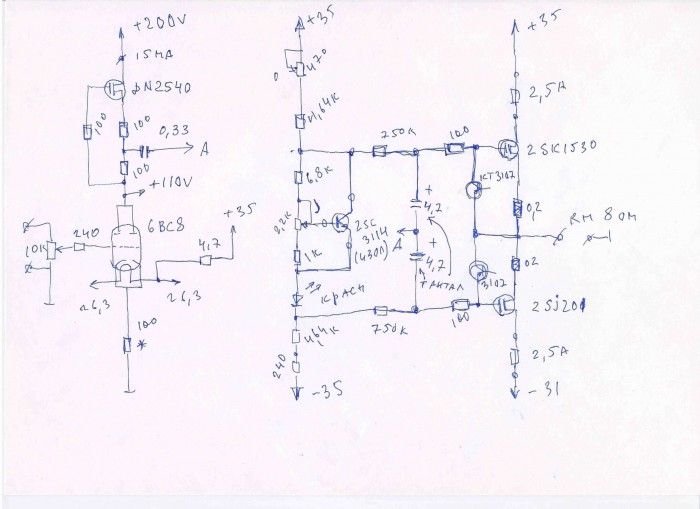

А кто для тебя является авторитетом? Вот такой усилитель,тебе подойдёт? Работает в классе А А консультации ,тебе предоставят грамотные мастера. Понятное дело можно применять один триод например 6Н23П (ECC88)

Спасибо Олегу Н. за конкретный вариант схемы. Есть несколько вопросов:
1. Переменник 470 это 0 на выходе? 2,2к это ток покоя?
2. У кт3102 базы висят в воздухе?
3. Для питания схемы необходимы : +- 35в , +110в, +200в., 6,3в ?
4. Ток покоя вых каскада ?

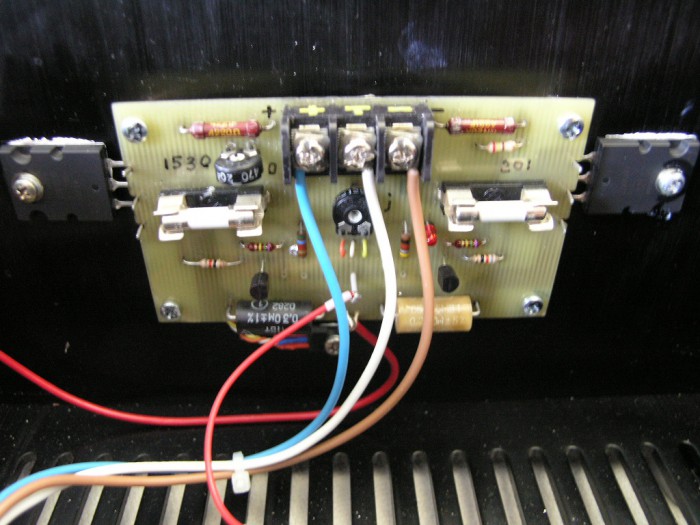

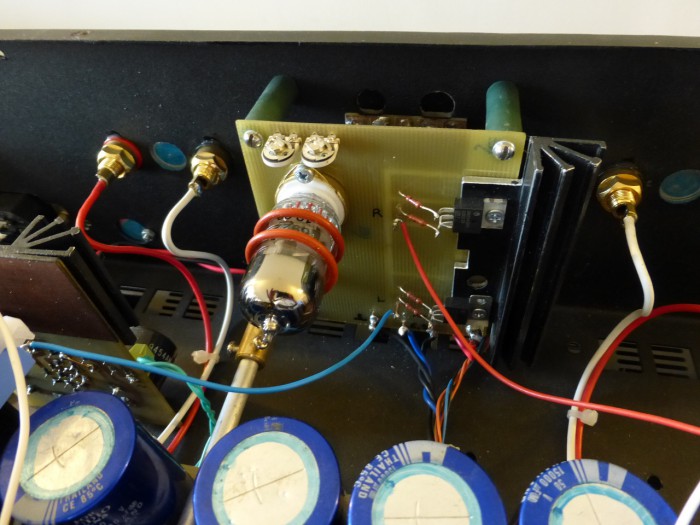

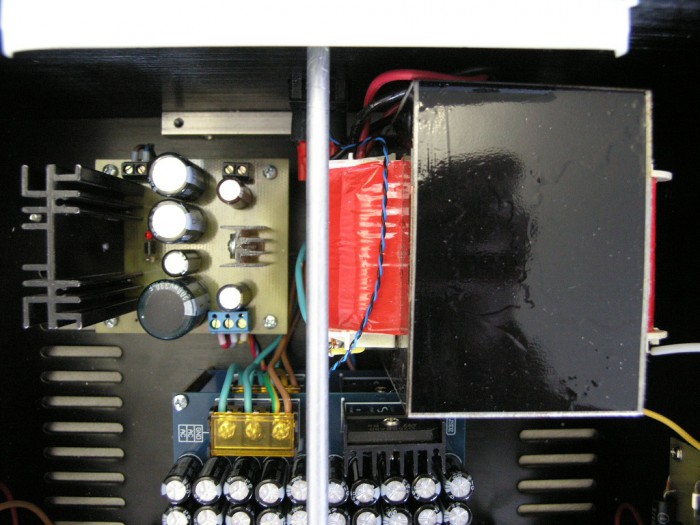

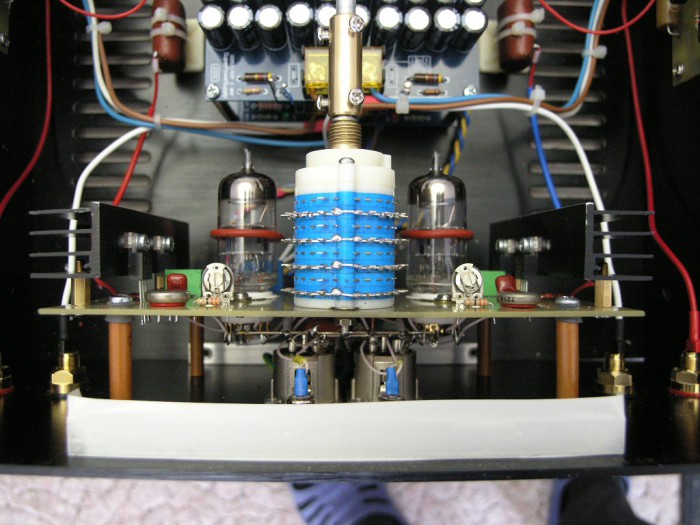

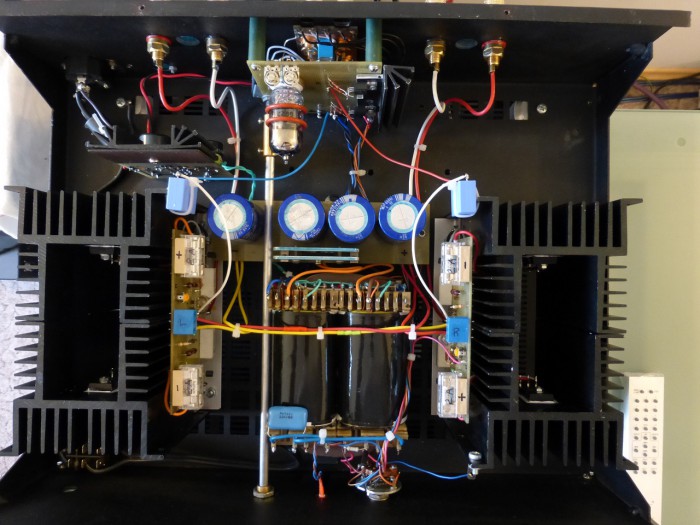

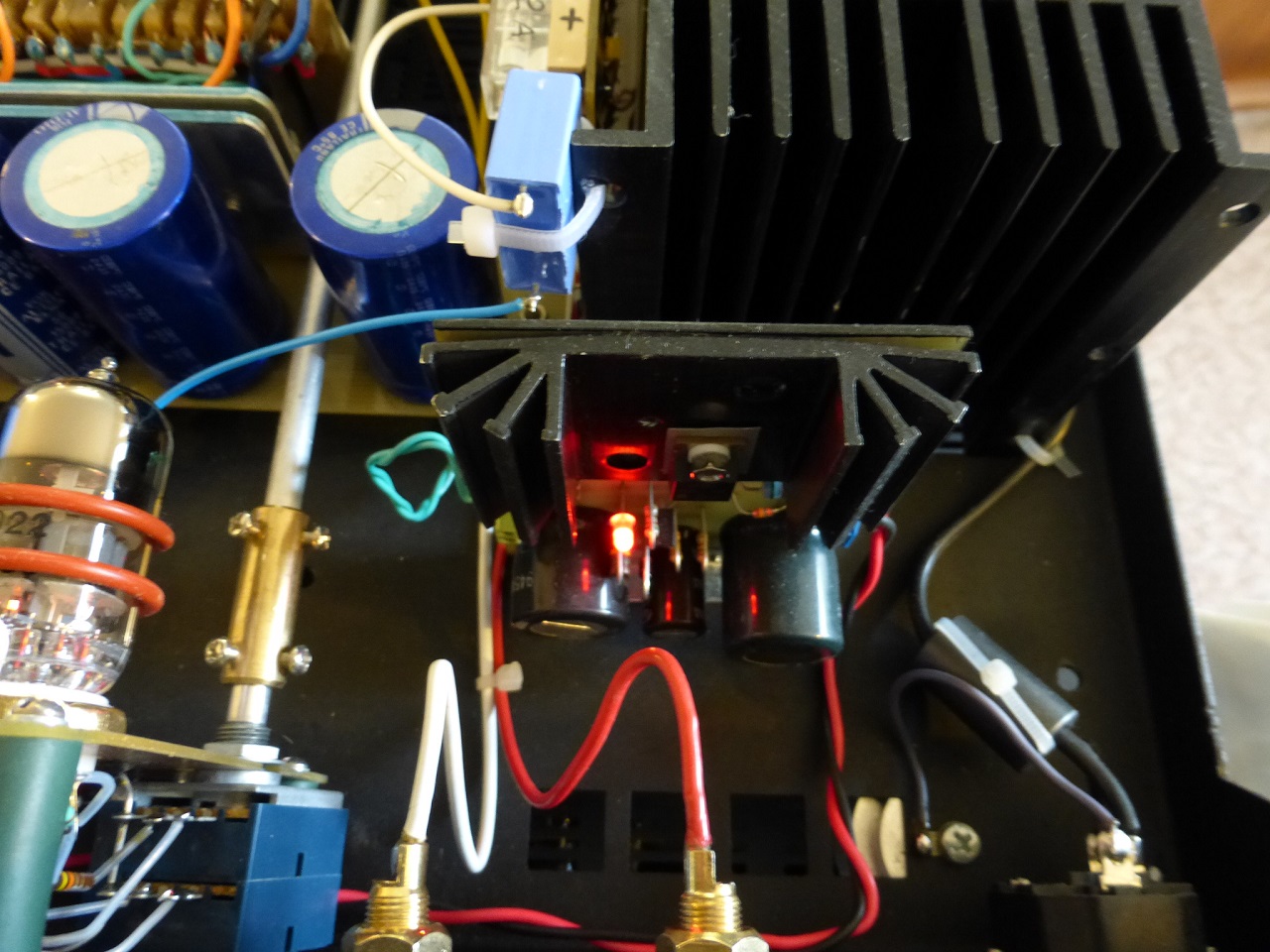

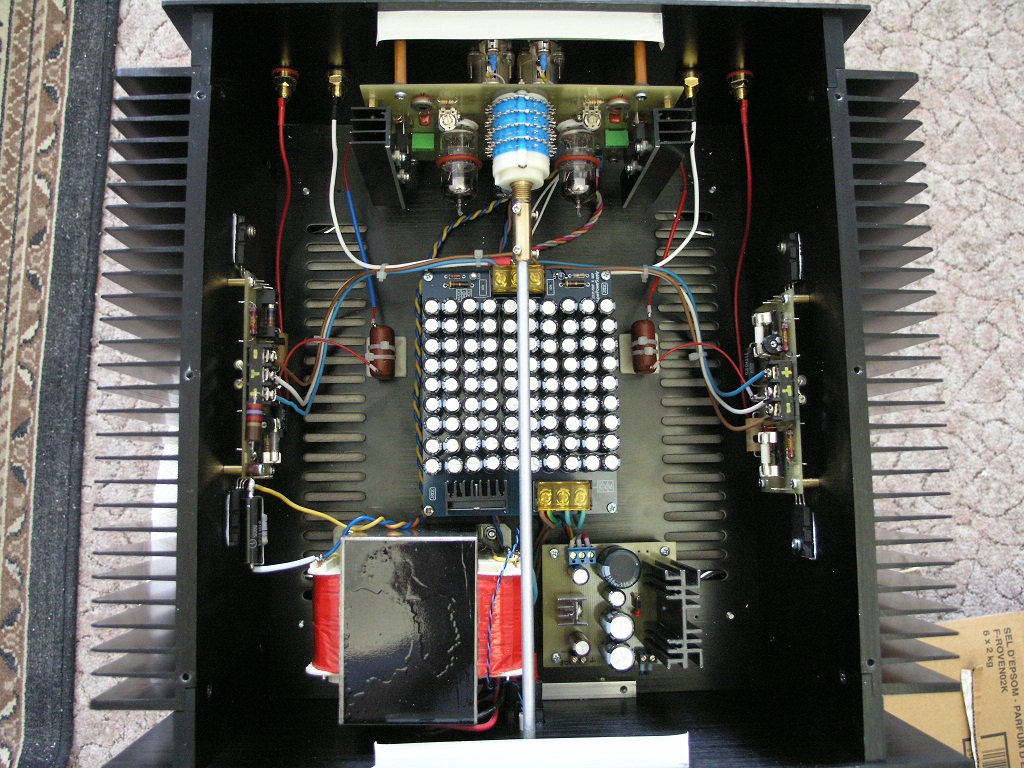

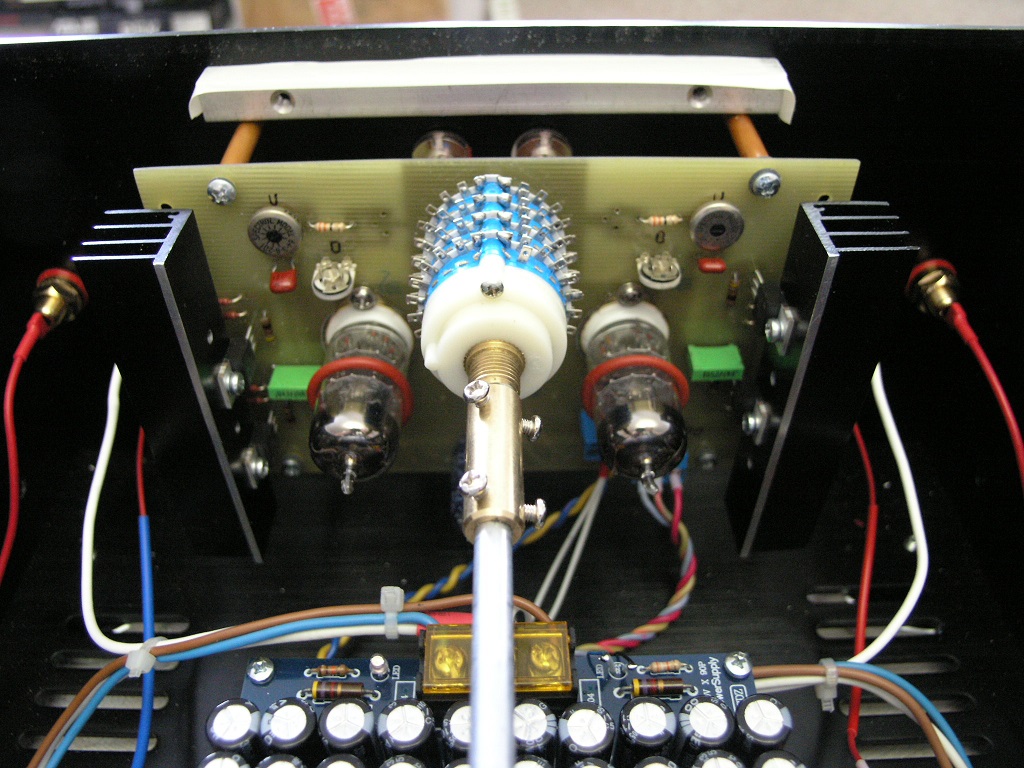

Вот хорошо что ты заинтересовался этой схемой.Эта схема уже отработана.И её спроектировал Виктор Пархоменко.Но В ней в момент рисования,по памяти,вкрались ошибки.И Виктор мне сегодня уже звонил.И говорил на эту тему.Полагаю,если она тебя заинтересовала? То я непременно с ним в эту субботу встречусь.И он откорректирует её и ответит на все интересующие тебя вопросы.Так что подожди пару дней.Я всё уточню.Заново перерисует Виктор и тогда уже разберём её окончательно.А пока можешь взглянуть как выглядит внутри готовый аппарат.

Выглядит красиво , надеюсь, звучит еще лучше. Буду ждать откорректированной схемы от Олега Н.

Спасибо за вариант. а есть кто практически реализовал этот проект.

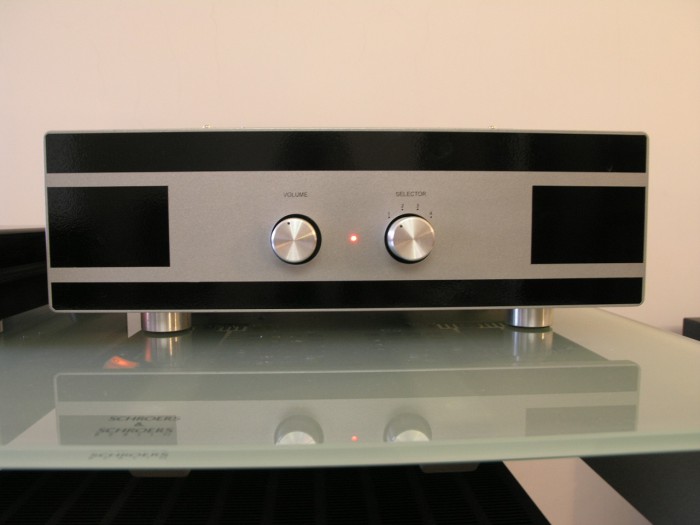

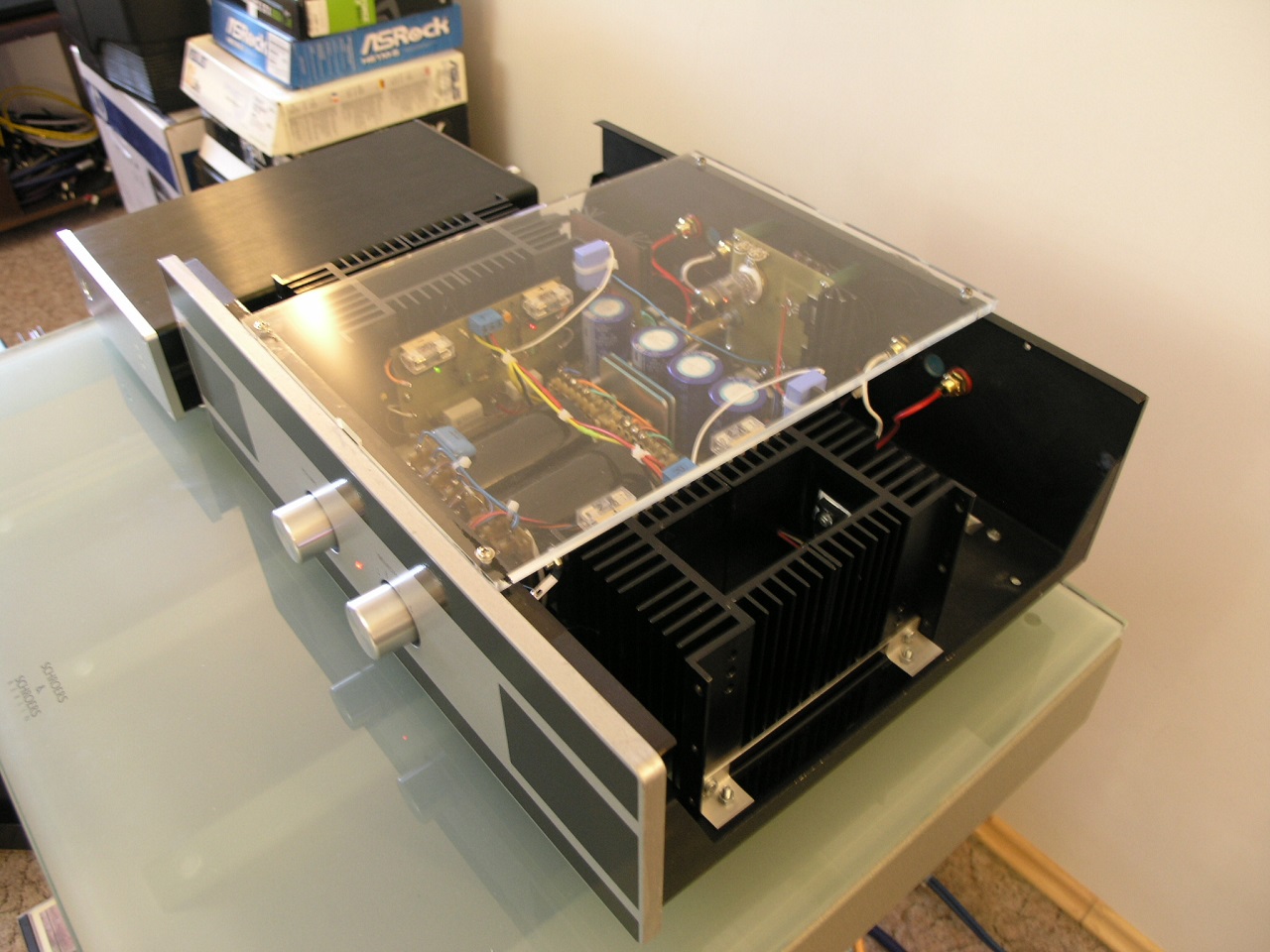

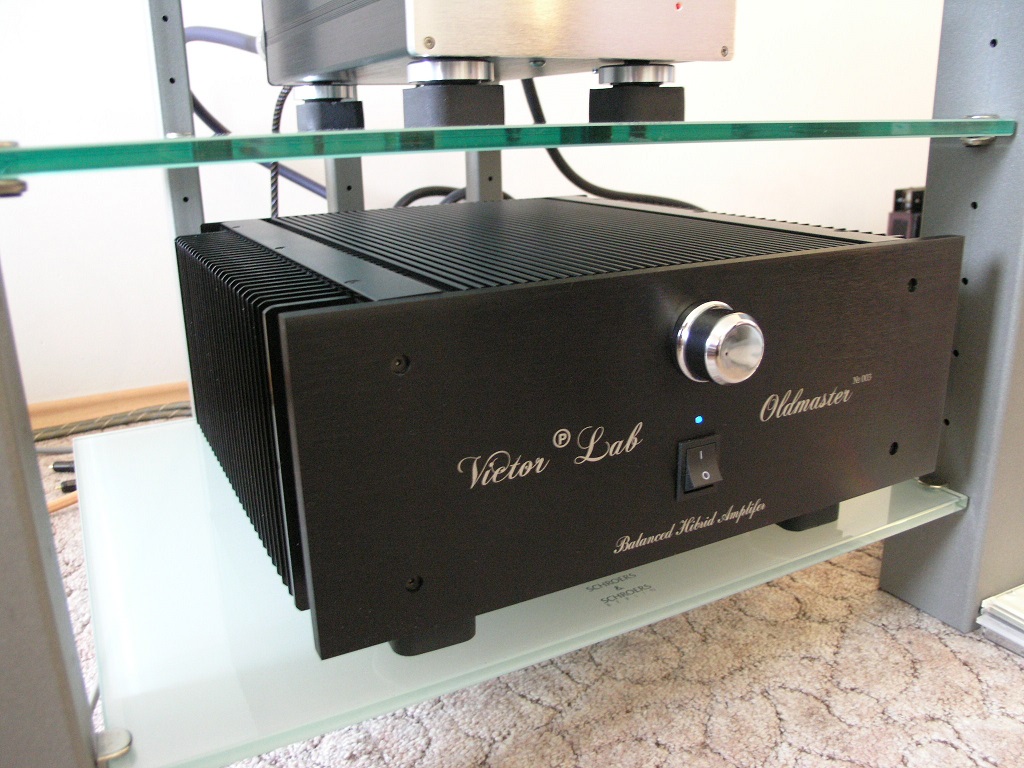

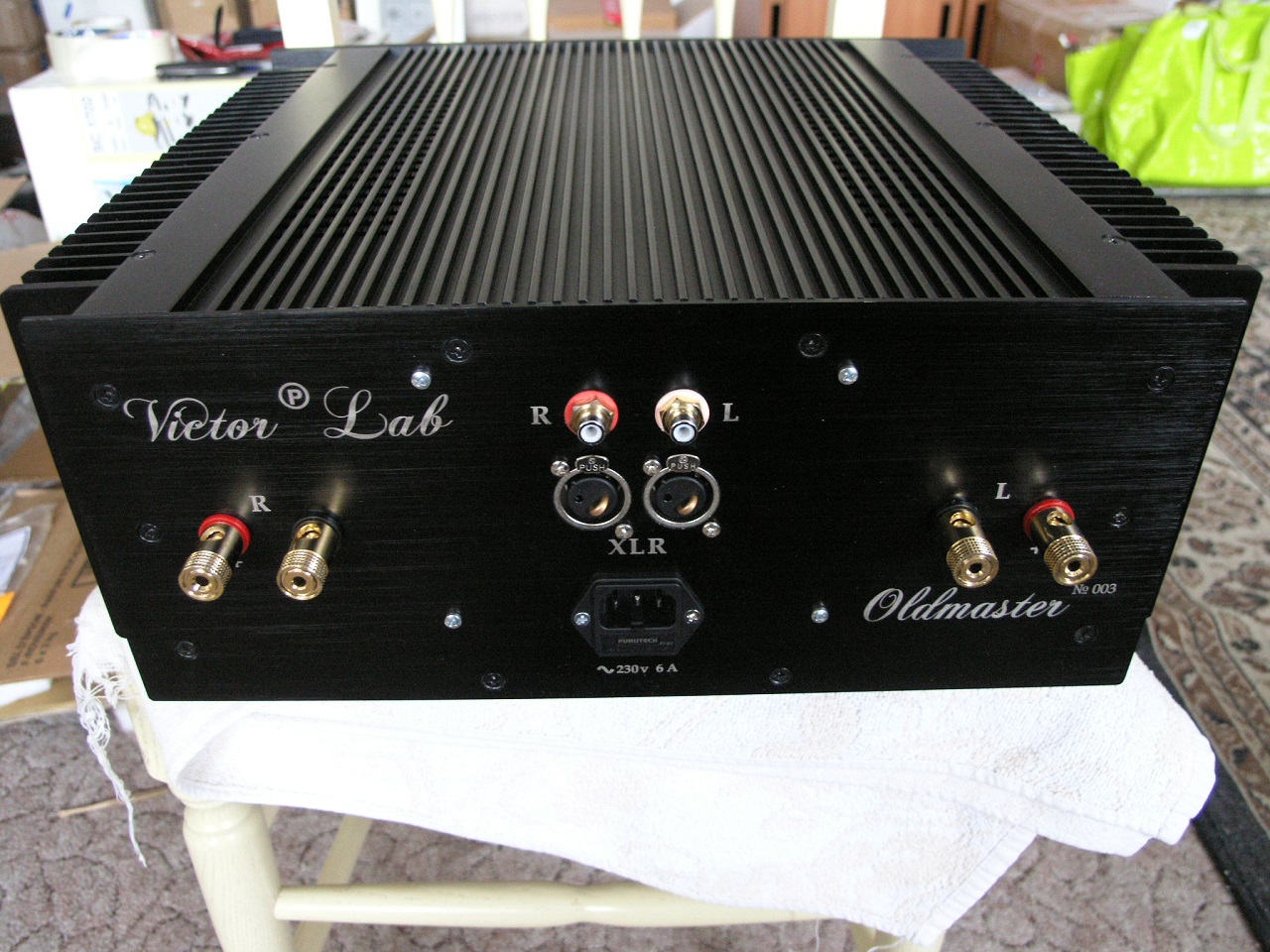

Нам нравится.И не только нам.Один из вариантов этой схемы демонстрировался на выставке в Москве "Российский HI-END 2013" И получил хорошие отзывы.Ну как пример.Именно при демонстрации звучания акустики Саши Буткарёва (Тверь) NOIZE FABRIK ,эта акустика была куплена прямо на выставке.Усиление обеспечивал этот усилитель.Не стоит только забывать,что транзисторный оконечник ,питается двухполярным питанием от двух блоков питания.А иначе ,требуется применять разделительный электролитический конденсатор большой ёмкости на выходе усилителя.Чтоб этого избежать.И применяется два блока питания по 35 вольт.В сумме получается, питание выходного каскада составляет 70 вольт, постоянного напряжения.Ток покоя выходного каскада, зависит от применения типа полевых транзисторов ,конструкции радиаторов охлаждения выходных каскадов и конечно же требуемой выходной мощности.В показанном выше усилителе,эта мощность относительно не велика и составляет где то 15 ватт номинальной.А вот в таком же усилителе,что и показанный выше, но имеющий большую площадь и эффективность охлаждения выходных транзисторов .Уже выходная мощность установлена 35 ватт номинальной.Максимальная до 50 ватт.На Выставке, с этим усилителем стоят Володя samar и Саша Буткарёв (Тверь)

Pracktic
так если ты в Самаре, то пересекись с Олегом Н и послушай у него.

Если нужна схема проще, чем у Олега Н, то такой усилитель у Dimon66. Отсканированного варианта нет, есть нарисованный. Звук..., супер.

470 ом для выставления нуля, 2.2к регулирует ток покоя вых каскадов. Ток покоя зависит от выбранных радиаторов, советую начать с 250 мА.
КТ3102 это эпитаксиально-планарный транзистор, здесь он играет роль защитного стабилитрона (более эффективного, чем сборка стабилитрон+диод или суппресор). Для этого усилителя нужны с буквой Г или Е (Uкэ=20 в).

110 в это напряжение на аноде лампы в рабочем режиме, ток покоя задается источником тока на полевике DN2540

А ещё лучше повстречайся и поговори с самим конструктором Виктором.Сразу скажу,оконечник транзисторный может иметь различные варианты исполнения.А вот драйверный каскад на лампе,это возможно самый лучший по показателям на сегодняшний день драйвер для триодного выходного каскада усилителя.Хоть лампового ,хоть транзисторного.И при высочайшей линейности характеристики и полосы пропускания до 1 мгц имеет выходную мощность 1 ватт.Так что ,он способен продавить любую паразитную ёмкость на входе оконечного усилителя мощности.А значит и обеспечить усиление ВЧ без завала.И обеспечивает высочайшее качество звучания. Лучше ,пока не знаю.

folkСпасибо Денис.Только там есть ошибки.Во включении терморегулирующего транзистора.И Виктор теперь применят на выходе полевые транзисторы IRS .Как то так?

Я не против и схемы попроще, главное чтобы проверенная была. Если есть возможность, покажите хоть в нарисованном виде.

Все эти аргументы мне нравятся, жду конечный откорректированный вариант схемы.

Она дома, не отсканирована. Если не забуду, возьму на работу. Там принцип простой, меньше деталей - лучше звук. SRPP на аналогах 6Н23П с батарейкой в сетке, межкаскадный конденсатор, повторитель на латеральных полевых транзисторах, питание повторителя +/-20 вольт. Ноль на выходе регулируется подстроечником в одном плече смещения латералов, ток покоя тоже подстроечником. Ток можно выставить от 0 до 2 А.

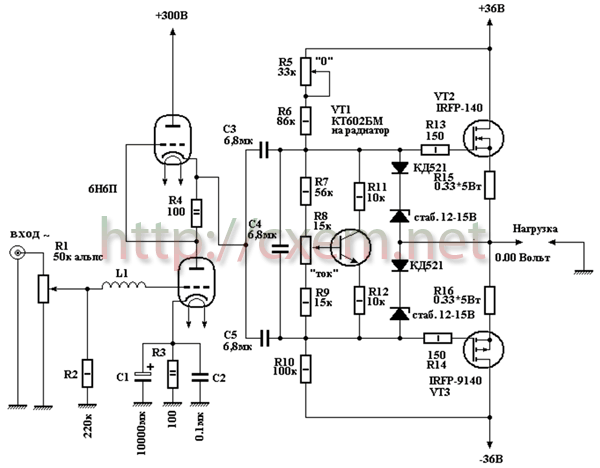

Вот примерная схема, но транзистор термостабилизации не нужен. Вместо этой цепи - подстроечник 20 кОм, сначало на минимум, потом прибавляешь ток покоя на своё усмотрение. Меньше 150 мА лучше не делать. Оптимально 1 А.

Что-то схема не вставилась.

Паш, а как долго вообще работает батарейка в смещении? Она же со временем садится и напряжение смещения тоже меняется. Не проще ли от стабилизатора питать?

Лет 5 минимум. Там ток потребления 0 целых, хрен десятых. Стабилизатор - это усложнение схемы, конденсаторы ставить надо, опять танцы с бубном - какие? Батарейка - идеальный источник смещения. Катод нижней лампы на корпусе сидит. Короче минусов я не нашёл, а звук в таком включении больше всего понравился.

Минус только один, наверное, тогда. Если напруга утром 230, а вечером 190, а у батарейки смещение постоянное.

Пофигу, анодное стабилизировано.

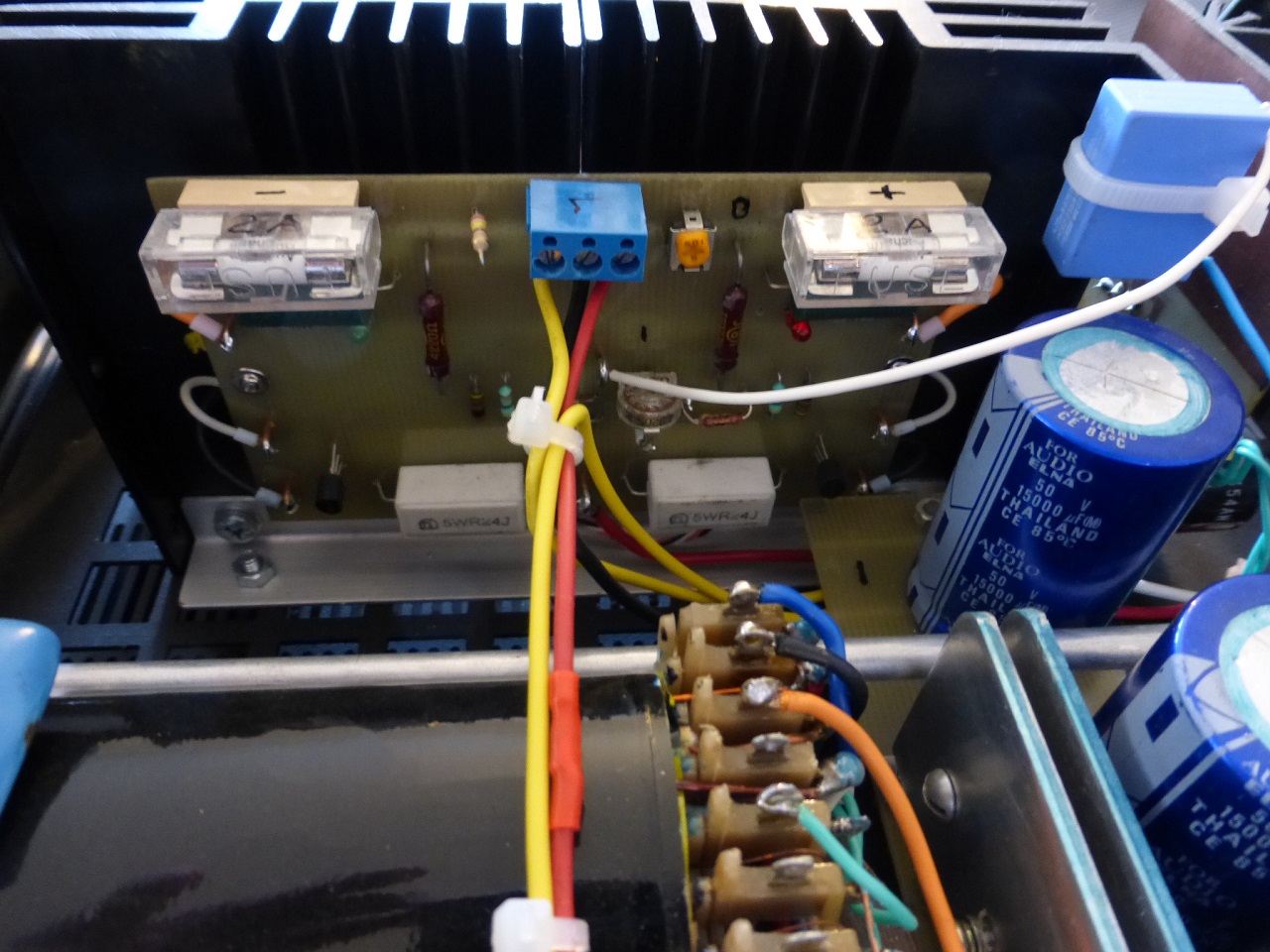

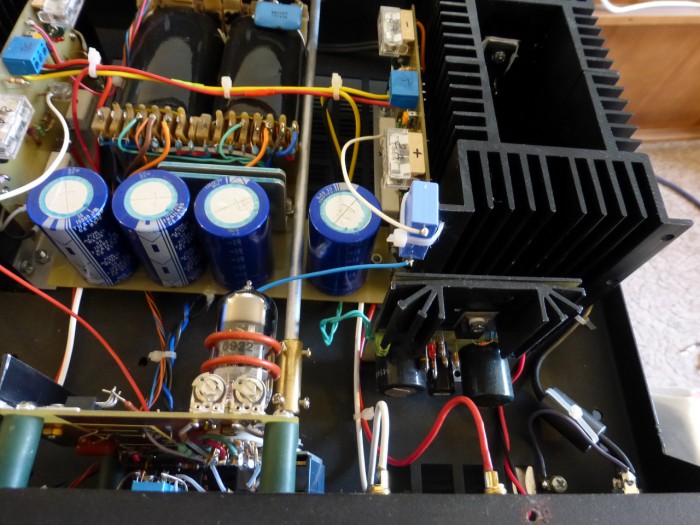

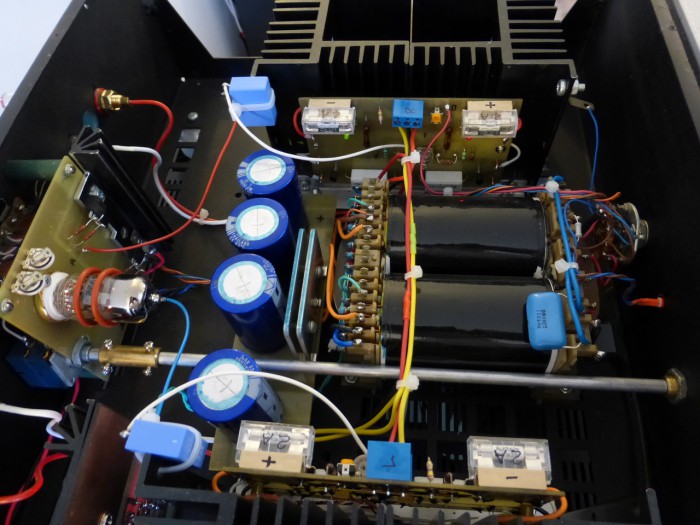

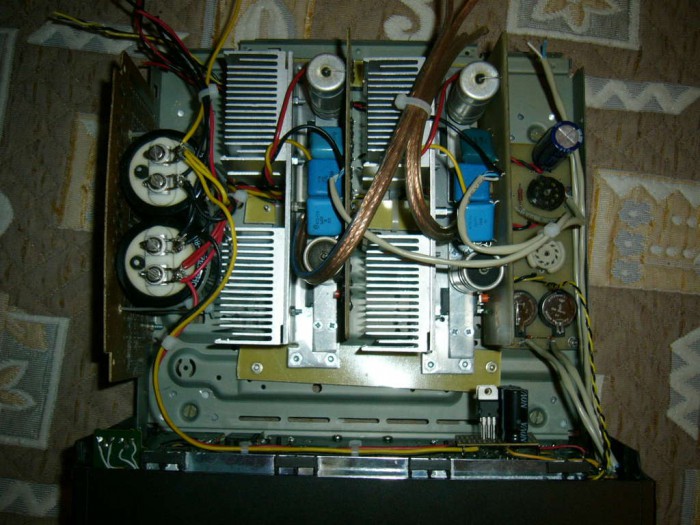

фото внутри

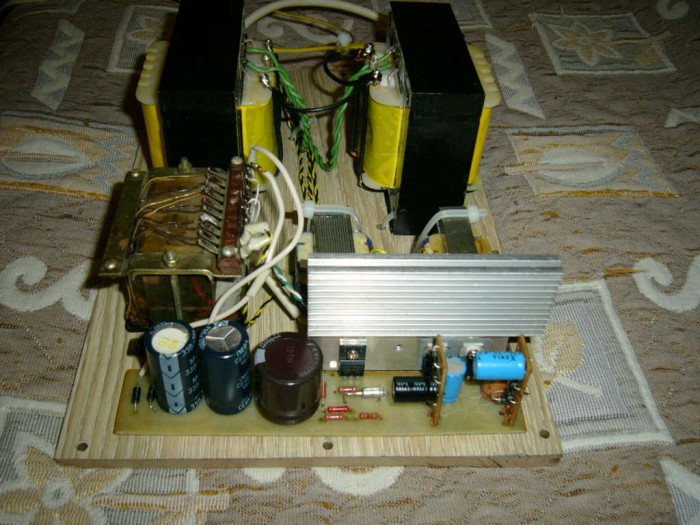

блок питания отдельно

Это фото не доделанного варианта. Там потом уже много чего менялось.

PrackticЛичку посмотри.

Pracktic
Очень рекомендую вот этот усь. http://forum.vegalab.ru/showthread.php?t=61716 Есть вполне фабричные платы и цена на них не кусается.
Усилитель очень хорош особенно более мощная версия.
Настоятельно рекомендую.

[quote="Bender"]Pracktic
Очень рекомендую вот этот усь. http://forum.vegalab.ru/showthread.php?t=61716 Есть вполне фабричные платы и цена на них не кусается.
Усилитель очень хорош особенно более мощная версия.
Настоятельно рекомендую.
В Самаре кто-нибудь этот усь живьем видел?

Pracktic
Совершенно без полезный вопрос До "Мекки" аудиогурманов он еще не докатился.
Есть куча отзывов на Веге да и зная автора этой конструкции могу подтвердить заочно про как минимум неплохой звук.
Берете КИТ ы у автора и делаете. Я кстати тоже скоро буду брать КИТ мощной версии на дальнейшую продажу после сборки.

Олег, какой ценник намечается на готовое изделие?

Товарищ планирует делать, ждет электролиты из за кардона.

Послушаем как соберет:)
