| Автор: | Pracktic [ 18 июн 2014, 21:32 ] |
| Заголовок сообщения: | Хочу собрать усилитель мощности |
Привет, уважаемые форумчане. Я первый раз на форуме, хотя читаю его примерно год. Больше всего интересуют темы , посвященные обсуждению собственных конструкций, в отличие от тем. где народ хвалится - где кто что купил. Сам являюсь радиолюбителем ( не профессионалом), первые конструкции собирал еще в 80-х, затем длительный перерыв и год назад возникло желание сделать что-либо своими руками.Т.к от современных концепций сильно отстал, то для начала и тренировки в течение последнего года собрал несколько старых проверенных вариантов УНЧ ( по схеме КВОД-405, в классе А на 4-х транзисторах, на германиевых транзисторах и др.) Все варианты блпгополучно работают. Хочется двигаться дальше, наметил такой проект:гибридный УНЧ по схеме : ламповый ун + транзисторный выходной каскад без ООС ,возможно в классе А. Пока не удается найти проверенный конкретный вариант принципиальной схемы с рекомендациями по особенностям конструирования. Схема должна быть с минимальным колличеством элементов , проверенная на практике. Если кто-либо из уважаемых форумчан может поделиться собственным опытом по данной теме,буду признателен , можно в личку. Особо хотелось бы рекомендаций от авторитетов-мастеров. С уважением, Pracktic. |
|
| Автор: | Bigman [ 18 июн 2014, 21:51 ] |
| Заголовок сообщения: | Хочу собрать усилитель мощности |
Заратустра с вегалаба по всем приметам подойдёт. |
|
| Автор: | Олег Н [ 18 июн 2014, 22:02 ] |
| Заголовок сообщения: | Хочу собрать усилитель мощности |
Pracktic писал(а): Особо хотелось бы рекомендаций от авторитетов-мастеров. А кто для тебя является авторитетом? Вот такой усилитель,тебе подойдёт? Работает в классе А Вложение: Gibrid1.jpg [ 791.6 КБ | Просмотров: 2591 ]  Понятное дело можно применять один триод например 6Н23П (ECC88)
|
|
| Автор: | Bigman [ 18 июн 2014, 22:03 ] |
| Заголовок сообщения: | Хочу собрать усилитель мощности |
http://forum.vegalab.ru/showthread.php?t=36227 |
|
| Автор: | Pracktic [ 19 июн 2014, 09:51 ] |
| Заголовок сообщения: | Хочу собрать усилитель мощности |
Спасибо Олегу Н. за конкретный вариант схемы. Есть несколько вопросов: 1. Переменник 470 это 0 на выходе? 2,2к это ток покоя? 2. У кт3102 базы висят в воздухе? 3. Для питания схемы необходимы : +- 35в , +110в, +200в., 6,3в ? 4. Ток покоя вых каскада ? |
|
| Автор: | Олег Н [ 19 июн 2014, 10:17 ] |
| Заголовок сообщения: | Хочу собрать усилитель мощности |
Pracktic писал(а): Спасибо Олегу Н. за конкретный вариант схемы. Есть несколько вопросов: Вот хорошо что ты заинтересовался этой схемой.Эта схема уже отработана.И её спроектировал Виктор Пархоменко.Но В ней в момент рисования,по памяти,вкрались ошибки.И Виктор мне сегодня уже звонил.И говорил на эту тему.Полагаю,если она тебя заинтересовала? То я непременно с ним в эту субботу встречусь.И он откорректирует её и ответит на все интересующие тебя вопросы.Так что подожди пару дней.Я всё уточню.Заново перерисует Виктор и тогда уже разберём её окончательно.А пока можешь взглянуть как выглядит внутри готовый аппарат.1. Переменник 470 это 0 на выходе? 2,2к это ток покоя? 2. У кт3102 базы висят в воздухе? 3. Для питания схемы необходимы : +- 35в , +110в, +200в., 6,3в ? 4. Ток покоя вых каскада ? Вложение: P1012369.JPG [ 218.55 КБ | Просмотров: 2545 ] Вложение: P1012373.JPG [ 277.67 КБ | Просмотров: 2545 ] Вложение: P1010423.JPG [ 389.52 КБ | Просмотров: 2545 ] Вложение: P1010425.JPG [ 352.75 КБ | Просмотров: 2545 ] Вложение: P1010426.JPG [ 345.06 КБ | Просмотров: 2545 ] Вложение: P1010427.JPG [ 411.02 КБ | Просмотров: 2545 ] Вложение: P1010428.JPG [ 331.86 КБ | Просмотров: 2545 ] Вложение: P1010429.JPG [ 376.28 КБ | Просмотров: 2545 ] |
|
| Автор: | Pracktic [ 19 июн 2014, 10:52 ] |
| Заголовок сообщения: | Хочу собрать усилитель мощности |
Выглядит красиво , надеюсь, звучит еще лучше. Буду ждать откорректированной схемы от Олега Н. |
|
| Автор: | Pracktic [ 19 июн 2014, 10:55 ] |
| Заголовок сообщения: | Хочу собрать усилитель мощности |
олег писал(а): Заратустра с вегалаба по всем приметам подойдёт. Спасибо за вариант. а есть кто практически реализовал этот проект. |
|
| Автор: | Олег Н [ 19 июн 2014, 11:19 ] |
| Заголовок сообщения: | Хочу собрать усилитель мощности |
Pracktic писал(а): Выглядит красиво , надеюсь, звучит еще лучше. Буду ждать откорректированной схемы от Олега Н. Нам нравится.И не только нам.Один из вариантов этой схемы демонстрировался на выставке в Москве "Российский HI-END 2013" И получил хорошие отзывы.Ну как пример.Именно при демонстрации звучания акустики Саши Буткарёва (Тверь) NOIZE FABRIK ,эта акустика была куплена прямо на выставке.Усиление обеспечивал этот усилитель.Не стоит только забывать,что транзисторный оконечник ,питается двухполярным питанием от двух блоков питания.А иначе ,требуется применять разделительный электролитический конденсатор большой ёмкости на выходе усилителя.Чтоб этого избежать.И применяется два блока питания по 35 вольт.В сумме получается, питание выходного каскада составляет 70 вольт, постоянного напряжения.Ток покоя выходного каскада, зависит от применения типа полевых транзисторов ,конструкции радиаторов охлаждения выходных каскадов и конечно же требуемой выходной мощности.В показанном выше усилителе,эта мощность относительно не велика и составляет где то 15 ватт номинальной.А вот в таком же усилителе,что и показанный выше, но имеющий большую площадь и эффективность охлаждения выходных транзисторов .Уже выходная мощность установлена 35 ватт номинальной.Максимальная до 50 ватт.Вложение: P1011952.JPG [ 253.58 КБ | Просмотров: 2515 ] Вложение: P1011960.JPG [ 408.25 КБ | Просмотров: 2515 ] Вложение: P1011961.JPG [ 379.08 КБ | Просмотров: 2515 ] Вложение: P1011963.JPG [ 291.5 КБ | Просмотров: 2515 ] Вложение: P1011965.JPG [ 287.78 КБ | Просмотров: 2515 ] Вложение: P1011970.JPG [ 282.64 КБ | Просмотров: 2515 ] Вложение: P1011972.JPG [ 297.9 КБ | Просмотров: 2515 ] Вложение: РЕС...IMG_2254.JPG [ 232.21 КБ | Просмотров: 2515 ] |
|
| Автор: | Dimon66 [ 19 июн 2014, 11:38 ] |
| Заголовок сообщения: | Хочу собрать усилитель мощности |
Pracktic так если ты в Самаре, то пересекись с Олегом Н и послушай у него. |
|
| Автор: | Радиолюбитель [ 19 июн 2014, 11:45 ] |
| Заголовок сообщения: | Хочу собрать усилитель мощности |
Если нужна схема проще, чем у Олега Н, то такой усилитель у Dimon66. Отсканированного варианта нет, есть нарисованный. Звук..., супер. |
|
| Автор: | folk [ 19 июн 2014, 11:45 ] |
| Заголовок сообщения: | Хочу собрать усилитель мощности |
Pracktic писал(а): Спасибо Олегу Н. за конкретный вариант схемы. Есть несколько вопросов: 1. Переменник 470 это 0 на выходе? 2,2к это ток покоя? 2. У кт3102 базы висят в воздухе? 3. Для питания схемы необходимы : +- 35в , +110в, +200в., 6,3в ? 4. Ток покоя вых каскада ? 470 ом для выставления нуля, 2.2к регулирует ток покоя вых каскадов. Ток покоя зависит от выбранных радиаторов, советую начать с 250 мА. КТ3102 это эпитаксиально-планарный транзистор, здесь он играет роль защитного стабилитрона (более эффективного, чем сборка стабилитрон+диод или суппресор). Для этого усилителя нужны с буквой Г или Е (Uкэ=20 в). 110 в это напряжение на аноде лампы в рабочем режиме, ток покоя задается источником тока на полевике DN2540 |
|
| Автор: | Олег Н [ 19 июн 2014, 11:46 ] |
| Заголовок сообщения: | Хочу собрать усилитель мощности |
Dimon66 писал(а): Pracktic А ещё лучше повстречайся и поговори с самим конструктором Виктором.Сразу скажу,оконечник транзисторный может иметь различные варианты исполнения.А вот драйверный каскад на лампе,это возможно самый лучший по показателям на сегодняшний день драйвер для триодного выходного каскада усилителя.Хоть лампового ,хоть транзисторного.И при высочайшей линейности характеристики и полосы пропускания до 1 мгц имеет выходную мощность 1 ватт.Так что ,он способен продавить любую паразитную ёмкость на входе оконечного усилителя мощности.А значит и обеспечить усиление ВЧ без завала.И обеспечивает высочайшее качество звучания. так если ты в Самаре, то пересекись с Олегом Н и послушай у него.  Лучше ,пока не знаю.
|
|
| Автор: | Олег Н [ 19 июн 2014, 11:49 ] |
| Заголовок сообщения: | Хочу собрать усилитель мощности |
folkСпасибо Денис.Только там есть ошибки.Во включении терморегулирующего транзистора.И Виктор теперь применят на выходе полевые транзисторы IRS .Как то так?
|
|
| Автор: | Pracktic [ 19 июн 2014, 12:16 ] |
| Заголовок сообщения: | Хочу собрать усилитель мощности |
Радиолюбитель писал(а): Если нужна схема проще, чем у Олега Н, то такой усилитель у Dimon66. Отсканированного варианта нет, есть нарисованный. Звук..., супер. Я не против и схемы попроще, главное чтобы проверенная была. Если есть возможность, покажите хоть в нарисованном виде. |
|
| Автор: | Pracktic [ 19 июн 2014, 12:22 ] |
| Заголовок сообщения: | Хочу собрать усилитель мощности |
Олег Н писал(а): Dimon66 писал(а): Pracktic А ещё лучше повстречайся и поговори с самим конструктором Виктором.Сразу скажу,оконечник транзисторный может иметь различные варианты исполнения.А вот драйверный каскад на лампе,это возможно самый лучший по показателям на сегодняшний день драйвер для триодного выходного каскада усилителя.Хоть лампового ,хоть транзисторного.И при высочайшей линейности характеристики и полосы пропускания до 1 мгц имеет выходную мощность 1 ватт.Так что ,он способен продавить любую паразитную ёмкость на входе оконечного усилителя мощности.А значит и обеспечить усиление ВЧ без завала.И обеспечивает высочайшее качество звучания. так если ты в Самаре, то пересекись с Олегом Н и послушай у него. Лучше ,пока не знаю. Все эти аргументы мне нравятся, жду конечный откорректированный вариант схемы. |
|
| Автор: | Радиолюбитель [ 19 июн 2014, 12:29 ] |
| Заголовок сообщения: | Хочу собрать усилитель мощности |
Pracktic писал(а): Если есть возможность, покажите хоть в нарисованном виде Она дома, не отсканирована. Если не забуду, возьму на работу. Там принцип простой, меньше деталей - лучше звук. SRPP на аналогах 6Н23П с батарейкой в сетке, межкаскадный конденсатор, повторитель на латеральных полевых транзисторах, питание повторителя +/-20 вольт. Ноль на выходе регулируется подстроечником в одном плече смещения латералов, ток покоя тоже подстроечником. Ток можно выставить от 0 до 2 А. Вот примерная схема, но транзистор термостабилизации не нужен. Вместо этой цепи - подстроечник 20 кОм, сначало на минимум, потом прибавляешь ток покоя на своё усмотрение. Меньше 150 мА лучше не делать. Оптимально 1 А. |
|
| Автор: | Радиолюбитель [ 19 июн 2014, 12:30 ] | ||
| Заголовок сообщения: | Хочу собрать усилитель мощности | ||
Что-то схема не вставилась.
|
|||
| Автор: | operator [ 19 июн 2014, 12:37 ] |
| Заголовок сообщения: | Хочу собрать усилитель мощности |
Радиолюбитель писал(а): SRPP на аналогах 6Н23П с батарейкой в сетке Паш, а как долго вообще работает батарейка в смещении? Она же со временем садится и напряжение смещения тоже меняется. Не проще ли от стабилизатора питать? |
|
| Автор: | Радиолюбитель [ 19 июн 2014, 12:44 ] |
| Заголовок сообщения: | Хочу собрать усилитель мощности |
щзукфещк писал(а): Паш, а как долго вообще работает батарейка в смещении? Она же со временем садится и напряжение смещения тоже меняется. Не проще ли от стабилизатора питать? Лет 5 минимум. Там ток потребления 0 целых, хрен десятых. Стабилизатор - это усложнение схемы, конденсаторы ставить надо, опять танцы с бубном - какие? Батарейка - идеальный источник смещения. Катод нижней лампы на корпусе сидит. Короче минусов я не нашёл, а звук в таком включении больше всего понравился. |
|
| Автор: | operator [ 19 июн 2014, 12:48 ] |
| Заголовок сообщения: | Хочу собрать усилитель мощности |
Радиолюбитель писал(а): Короче минусов я не нашёл, а звук в таком включении больше всего понравился. Минус только один, наверное, тогда. Если напруга утром 230, а вечером 190, а у батарейки смещение постоянное. |
|
| Автор: | Радиолюбитель [ 19 июн 2014, 12:53 ] |
| Заголовок сообщения: | Хочу собрать усилитель мощности |
щзукфещк писал(а): Минус только один, наверное, тогда. Если напруга утром 230, а вечером 190, а у батарейки смещение постоянное. Пофигу, анодное стабилизировано. |
|
| Автор: | Dimon66 [ 19 июн 2014, 13:03 ] |
| Заголовок сообщения: | Хочу собрать усилитель мощности |

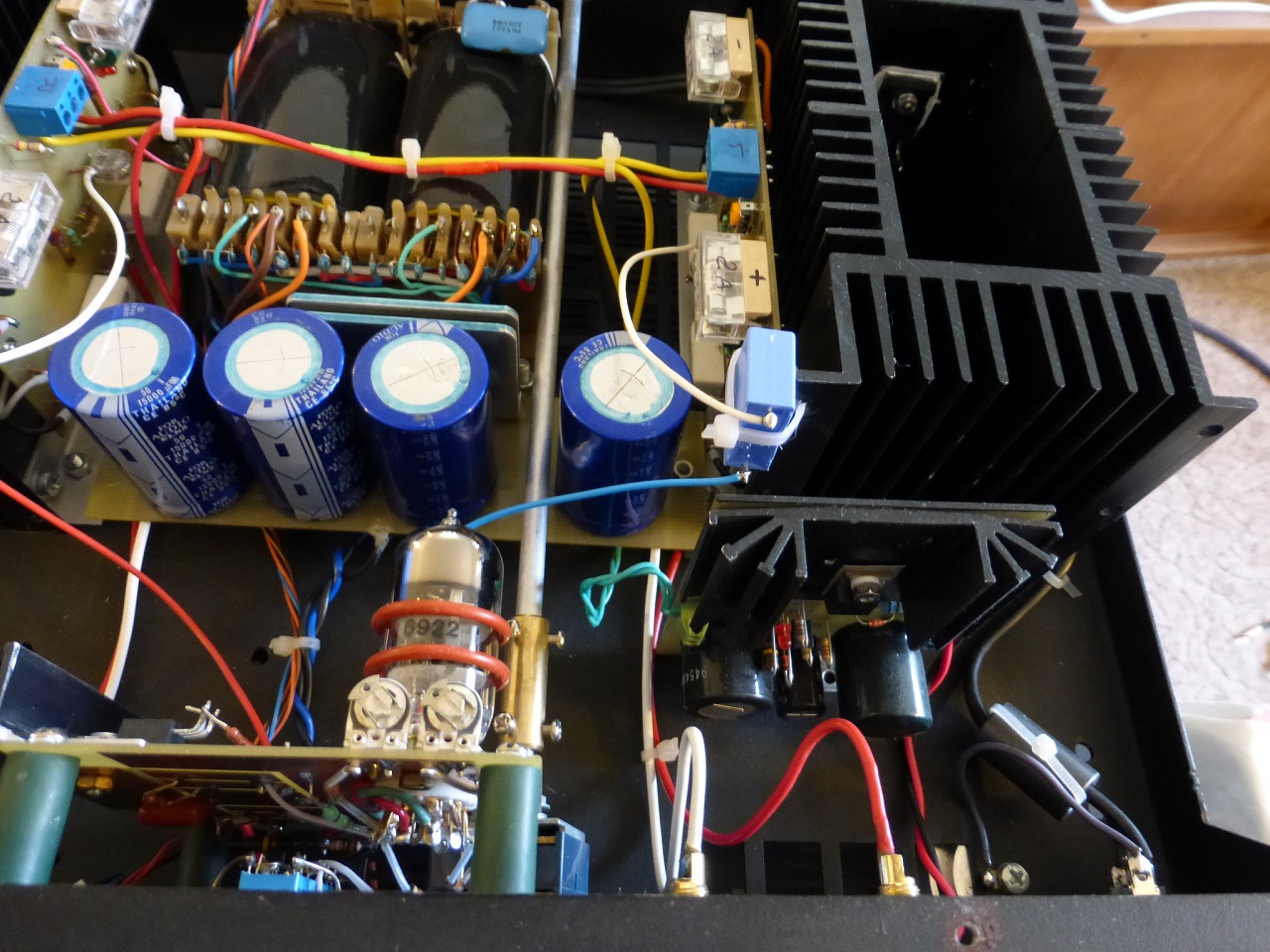

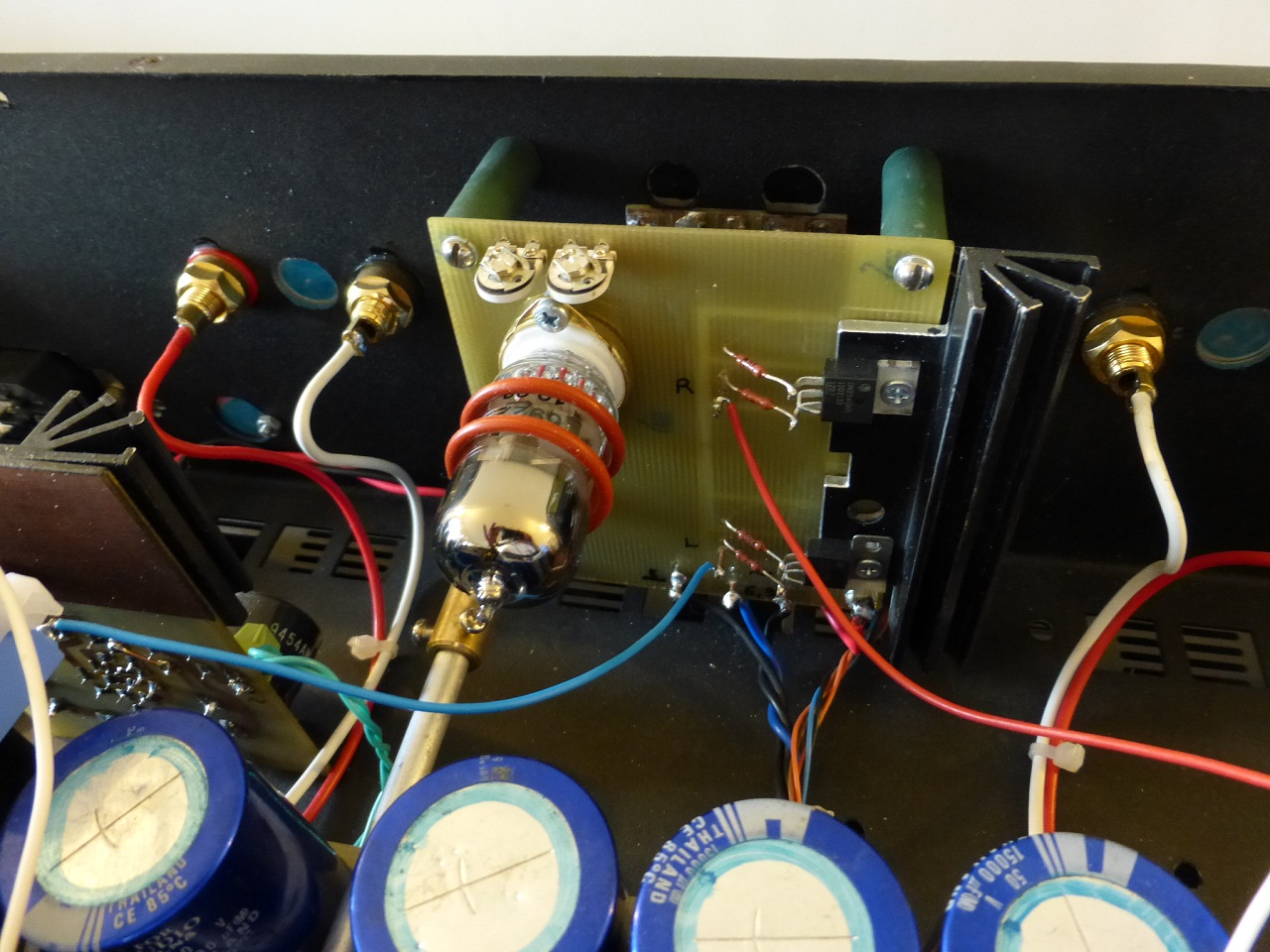

фото внутри Вложение: усь на латералах-3.jpg [ 117.8 КБ | Просмотров: 2443 ] блок питания отдельно Вложение: усь на латералах-4.jpg [ 120.54 КБ | Просмотров: 2443 ] |
|
| Автор: | Радиолюбитель [ 19 июн 2014, 13:05 ] |
| Заголовок сообщения: | Хочу собрать усилитель мощности |
Это фото не доделанного варианта. Там потом уже много чего менялось. |
|
| Автор: | Олег Н [ 19 июн 2014, 13:21 ] |
| Заголовок сообщения: | Хочу собрать усилитель мощности |
PrackticЛичку посмотри.
|
|
| Автор: | Bender [ 20 июн 2014, 08:47 ] |
| Заголовок сообщения: | Хочу собрать усилитель мощности |
Pracktic Очень рекомендую вот этот усь. Есть вполне фабричные платы и цена на них не кусается. Усилитель очень хорош особенно более мощная версия. Настоятельно рекомендую. |
|
| Автор: | Pracktic [ 20 июн 2014, 09:48 ] |
| Заголовок сообщения: | Хочу собрать усилитель мощности |
[quote="Bender"]Pracktic Очень рекомендую вот этот усь. Есть вполне фабричные платы и цена на них не кусается. Усилитель очень хорош особенно более мощная версия. Настоятельно рекомендую. В Самаре кто-нибудь этот усь живьем видел? |
|
| Автор: | Bender [ 20 июн 2014, 10:30 ] |
| Заголовок сообщения: | Хочу собрать усилитель мощности |
Pracktic Цитата: В Самаре кто-нибудь этот усь живьем видел? Совершенно без полезный вопрос  До "Мекки" аудиогурманов он еще не докатился. Есть куча отзывов на Веге да и зная автора этой конструкции могу подтвердить заочно про как минимум неплохой звук. Берете КИТ ы у автора и делаете. Я кстати тоже скоро буду брать КИТ мощной версии на дальнейшую продажу после сборки. |
|
| Автор: | different [ 20 июн 2014, 10:34 ] |
| Заголовок сообщения: | Хочу собрать усилитель мощности |
Bender писал(а): Я кстати тоже скоро буду брать КИТ мощной версии на дальнейшую продажу после сборки. Олег, какой ценник намечается на готовое изделие? |
|
| Автор: | folk [ 20 июн 2014, 10:41 ] |
| Заголовок сообщения: | Хочу собрать усилитель мощности |
Pracktic писал(а): Bender писал(а): Pracktic Очень рекомендую вот этот усь. Есть вполне фабричные платы и цена на них не кусается. Усилитель очень хорош особенно более мощная версия. Настоятельно рекомендую. В Самаре кто-нибудь этот усь живьем видел? Товарищ планирует делать, ждет электролиты из за кардона. Послушаем как соберет:) |
|
