по мотивам вот этого



только без общей ООС. Оставлена одна местная.
Смещение фиксированное (две лишних накальных обмотки очень пригодились). Выхлопа 3 Ватта на канал. Малосигнальная полоса по уровню -3 от 30 до 30 тыщ. SNR совершенно откровенно лучше -70. Чувствительность порядка 0.7 Вольта. Присты, Rocka Rolla - на ура. Причём через кал онки от музы кального центра.
Подвох в том, что оно хоть и имеет пентодный выхлоп, но в силу именно местной ООС вых. сопротивление порядка единиц Ом и вполне себе триодный спектр гармоник.

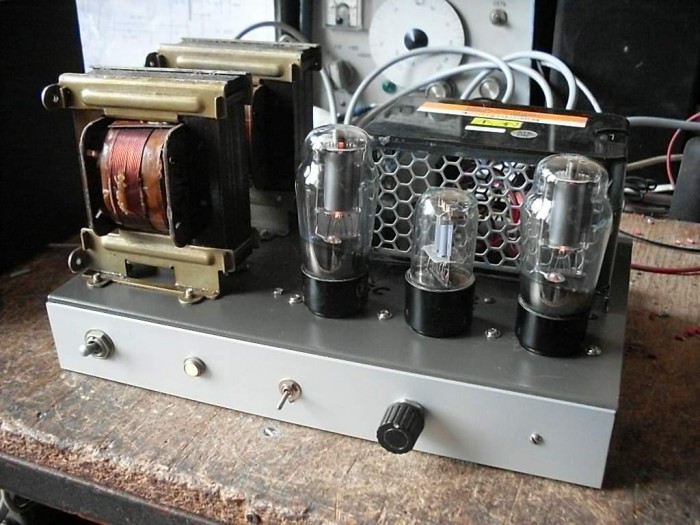

Это 6Ф6С и 6Н9С.

Дмитрий, дизигн осваиваете? Всё краше и краше становятся изделия!

Уже до фальш-панелей докатился

Phlanger
А скажи пожалуйста в коей веки все прописные схемы из учебников стали называться по другому ? Вот например SE усилитель Манакова , б...ть Петрова и Сидорова..

Собирал данный усил. Впечатления положительные

неее... все отлично на панели полная асимметрия разные выключатели, один винт, ручка volume радует глаз...

Это не фальшпанель. Это дырки прикрыть.

...Цикина - читал, Войшвиллу - читал, да я вообще всех великих палковводцев знаю . Но вот на подобную схему натыкался в лучшем случае в Wireless World годика эдак 1946-го. И то случайно. В усилителе от АКМ-1 сделано нескоко не так.

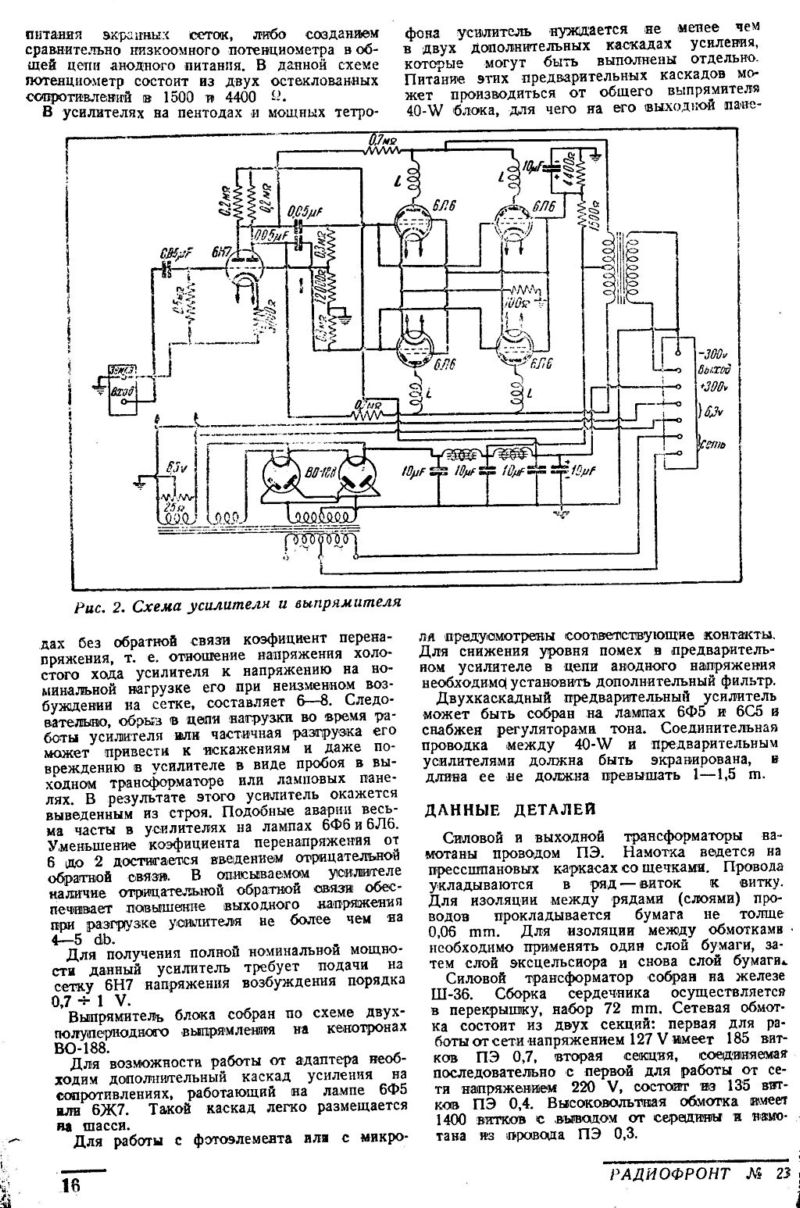

...вспомнил! Вот оно

это, соотв., 23-й нумер Радиофронта.
А теперь продолжение. Про него же. Вот тут
http://p-h-langer.livejournal.com/255742.html

Скоро начнет облачать в деревянные макинтошеги и надо всем этим будет играть музыка.

а там не далеко и и до "часеги и стрелочги адиофильскае"
