 Заголовок сообщения: Усилитель JLH 1969. Чистый А класс.
Непрочитанное сообщениеДобавлено: 04 окт 2017, 17:46
Аватара пользователя
Автор темы

Имя: Александр
Возраст: 59
Откуда: Москва

На форуме с
Сообщений: 678
Его благодарили: 329

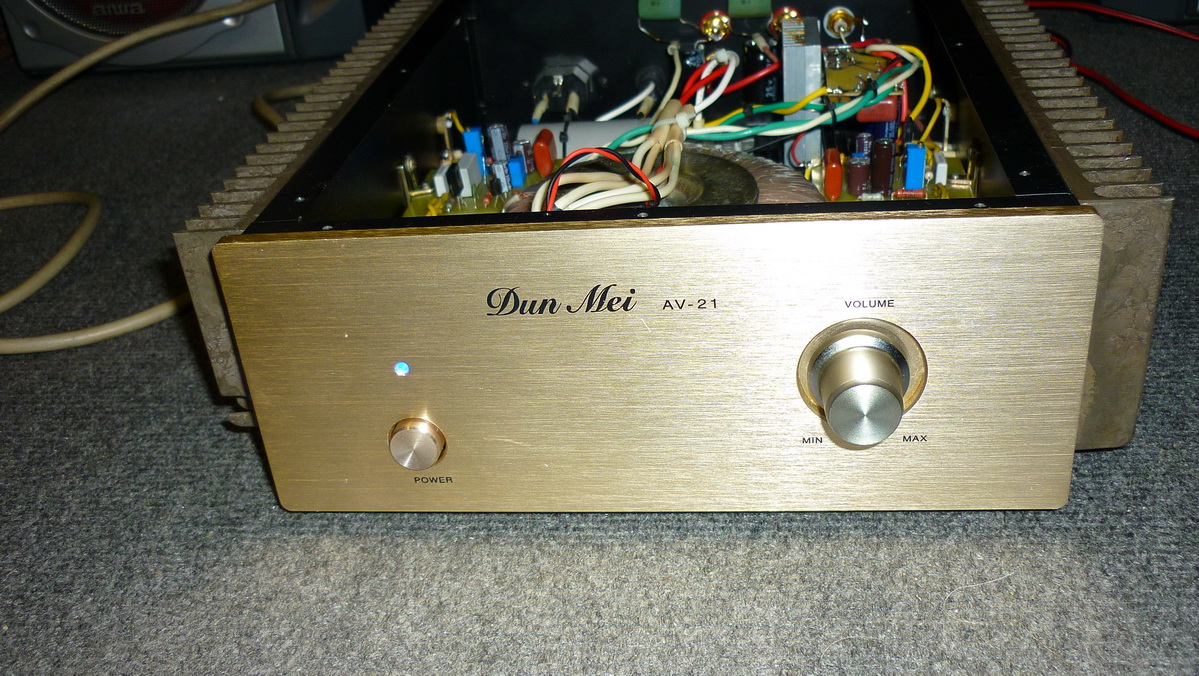

Большой интерес у меломанов и аудиофилов по сей день, вызывает этот усилитель, гениального английского инженера Джона Линсли Худа. Этот усилитель является однотактным, и трудится в чистом классе А. Многие, в том числе и я, считают звучание этого усилителя эталонным. При минимуме деталей, усилитель Худа отличается потрясающей детальностью, и заслуженно носит кличку HI - END. Редко какой усилитель может потягаться с ним в линейности. О нём очень много написано и сказано в инете, и многие пытались его повторить, наивно покупаясь на его простоту. Но тут начинают вылезать подводные камни, обильно поросшие ракушками. Этот усилитель требует к себе особого подхода, и особого выбора комплектующих. Нужно помнить, что ток покоя в этом усилителе очень большой, и греется там всё! Я много раз собирал этот усилитель, и научился обходить и подводные камни, и ржавые мины! Хочу представить свой последний вариант этого усилителя. Скоро его заберут, ибо делался он на заказ, но пока у меня есть немного времени, чтобы послушать его с разным материалом. Несколько слов, о режимах и токах. Трансформатор я взял ТТП 250 . Это минимальная мощность, которая может удовлетворить этого парня. Хорошо бы конечно было применить ТТП 400. Питается усилитель напряжением 27 в. Ток покоя выходных транзисторов - 1.2 А. Нагревается очень быстро. Диодный мост стоит на радиаторе. Выходные транзисторы я использовал ( ради эксперимента) кт 819 Г, очень тщательно подобрав их по парам, при токе 1.2 А. Именно ток ток, при котором они и будут работать. Из 40 штук я выбрал 2 пары, с практически идеальными параметрами. На входе кт 3107 л, драйвер D 139. Корпус я умощнил двумя радиаторами от Амфитона, прикрепив их по бокам. Без применения специальных мер, усилитель будет фонить. Обязательно будет. При таком токе покоя, я бы и сам зафонил. Но я принял специальные меры, очень правильно развёл земли ( силовую и сигнальную ), и усилитель в режиме паузы, не издаёт вообще никакого , даже намёка на шум! Т.е. тишина в АС космическая! Синенький LED на мордочке горит, и всё. Тишина. Я это очень любить! А то приехал как то в гости к одному аудиофилу, что бы послушать его систему, а там фон сильный! Так на уши давит, что и музыку слушать не хочется. При этом бас очень хилый. Спрашиваю его, как же так? Почему фон? А он говорит, что уже привык. Это плохая привычка! Это я не любить! Ну вот , коротенько, я представил к вашему драгоценному вниманию, усилитель Джона Линсли Худа. Модель 1969 года. Чистый А класс. HI - END.


У вас нет необходимых прав для просмотра вложений в этом сообщении.

-----------------
Лучшее - враг хорошего!


  Не в сети

 Заголовок сообщения: Усилитель JLH 1969. Чистый А класс.
Непрочитанное сообщениеДобавлено: 04 окт 2017, 18:30
Аватара пользователя


На форуме с
Сообщений: 481
Его благодарили: 73
Зигфрид писал(а):
Выходные транзисторы я использовал ( ради эксперимента) кт 819 Г, очень тщательно подобрав их по парам, при токе 1.2 А. Именно ток ток, при котором они и будут работать.

Эт правильно.
Зигфрид писал(а):
Этот усилитель является однотактным, и трудится в чистом классе А.

Не однотактный он . :oops:

-----------------
С закрытыми глазами слух у людей моментально отшибает.


  Не в сети

 Заголовок сообщения: Усилитель JLH 1969. Чистый А класс.
Непрочитанное сообщениеДобавлено: 04 окт 2017, 19:07
Аватара пользователя
Автор темы

Имя: Александр
Возраст: 59
Откуда: Москва

На форуме с
Сообщений: 678
Его благодарили: 329
Roxi писал(а):
Не однотактный он .

Не виноватая я! Он сам пришОл!!!
Врут наверное :
" Уникальный однотактный усилитель JLH Джон Линсли Худ опередил свое время на несколько десятилетий. Интерес к нему определяется прежде всего чрезвычайной простотой и очень высоким качеством звучания. Каждый экземпляр аппарата требует тщательного отбора транзисторов и длительной настройки. Именно по этой причине крупные компании не выпускают их серийно. Но в условиях лабораторий и авторских мастерских их мелкосерийный выпуск возможен и производится. Усилитель JLH - выбор истинного аудиофила."

-----------------
Лучшее - враг хорошего!


  Не в сети

 Заголовок сообщения: Усилитель JLH 1969. Чистый А класс.
Непрочитанное сообщениеДобавлено: 04 окт 2017, 19:41
Аватара пользователя


На форуме с
Сообщений: 481
Его благодарили: 73
Во первых, на схеме всё видно. И то, что выход не симметричен . :oops:
Во вторых , эту схему уже так обсосали, что комментировать просто излишне . Давным-давно определились и даже
доказали , что там за выходной каскад.
А так , это очень хорошо звучащий усилитель , только простота его кажущуюся .
Кстати, балансировать его по принципу половина питания на выходе - не есть корректно , надо по ограничению сигнала .
Зигфрид, классная реализация . :cool: :cool: :cool:

-----------------
С закрытыми глазами слух у людей моментально отшибает.


  Не в сети

 Заголовок сообщения: Усилитель JLH 1969. Чистый А класс.
Непрочитанное сообщениеДобавлено: 04 окт 2017, 19:51
Аватара пользователя
Автор темы

Имя: Александр
Возраст: 59
Откуда: Москва

На форуме с
Сообщений: 678
Его благодарили: 329
Roxi писал(а):
Кстати, балансировать его по принципу половина питания на выходе - не есть корректно , надо по ограничению сигнала .

И это правильно. Я знаю об этом. Он уже у меня десятый :)
Roxi писал(а):
Зигфрид, классная реализация .

Спасибо.

-----------------
Лучшее - враг хорошего!


  Не в сети

 Заголовок сообщения: Усилитель JLH 1969. Чистый А класс.
Непрочитанное сообщениеДобавлено: 04 окт 2017, 19:56
Аватара пользователя
Имя: Александр
Возраст: 52
Откуда: г.Омск

На форуме с
Сообщений: 18239
Его благодарили: 1591
Как странно что мастер мастера не понимает. :?


  В сети

 Заголовок сообщения: Усилитель JLH 1969. Чистый А класс.
Непрочитанное сообщениеДобавлено: 04 окт 2017, 21:08
Аватара пользователя
Имя: Алексей
Возраст: 46
Откуда: Самара

На форуме с
Сообщений: 3644
Его благодарили: 484
Зигфрид писал(а):
Выходные транзисторы я использовал ( ради эксперимента) кт 819 Г,


У меня лежат штук 20 2Т803 новые, непаяные. Подойдут? :)

-----------------
" Лучше один раз увидеть....а заодно и послушать"


  Не в сети Моя система (откроется в новой вкладке)

 Заголовок сообщения: Усилитель JLH 1969. Чистый А класс.
Непрочитанное сообщениеДобавлено: 04 окт 2017, 21:19
Аватара пользователя
Автор темы

Имя: Александр
Возраст: 59
Откуда: Москва

На форуме с
Сообщений: 678
Его благодарили: 329
алек-сей писал(а):
У меня лежат штук 20 2Т803 новые, непаяные. Подойдут?

Да как нефига делать! Почему нет? Только нужно будет обязательно подобрать их в пары, а то ничего не получится.

-----------------
Лучшее - враг хорошего!


  Не в сети

 Заголовок сообщения: Усилитель JLH 1969. Чистый А класс.
Непрочитанное сообщениеДобавлено: 04 окт 2017, 21:27
Аватара пользователя
Автор темы

Имя: Александр
Возраст: 59
Откуда: Москва

На форуме с
Сообщений: 678
Его благодарили: 329
Шура Осечкин писал(а):
Как странно что мастер мастера не понимает.

Прям так и хотса песней ответить : " Как больно, милая, как странно,
Что мастер мастера не понял.. "
стихи тов. А. Кочеткова, муз гр. В . Берковского 8-)
Мастера, они такие! Они дружка - дружку нихт ферштеен!

-----------------
Лучшее - враг хорошего!


  Не в сети

 Заголовок сообщения: Усилитель JLH 1969. Чистый А класс.
Непрочитанное сообщениеДобавлено: 05 окт 2017, 06:59
Аватара пользователя

Возраст: 54
Откуда: Самара

На форуме с
Сообщений: 3879
Его благодарили: 604
алек-сей писал(а):
У меня лежат штук 20 2Т803 новые, непаяные. Подойдут?

Трудно будет подобрать в пары, да и усиление у них маловато...Короче, на нужный ток покоя не выйдешь. Но играть будет :)


  Не в сети

 Заголовок сообщения: Усилитель JLH 1969. Чистый А класс.
Непрочитанное сообщениеДобавлено: 05 окт 2017, 07:08
Аватара пользователя

Возраст: 54
Откуда: Самара

На форуме с
Сообщений: 3879
Его благодарили: 604

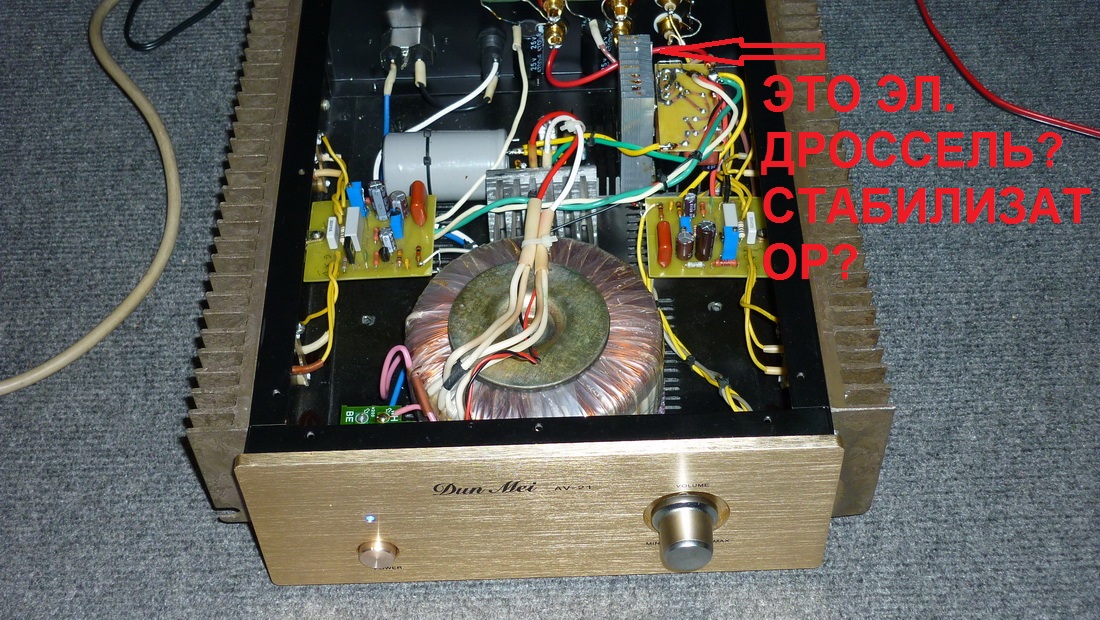

Зигфрид, посмотри картинку ниже. Возник вопрос


У вас нет необходимых прав для просмотра вложений в этом сообщении.


  Не в сети

 Заголовок сообщения: Усилитель JLH 1969. Чистый А класс.
Непрочитанное сообщениеДобавлено: 05 окт 2017, 09:45
Аватара пользователя
Имя: Алексей
Возраст: 48
Откуда: Питер...а так хотелось, чтоб сука Майами

На форуме с
Сообщений: 2342
Его благодарили: 540
а я себе такой купил, только не собранный
http://www.ebay.com/itm/finished-1969-c ... 0005.m1851

нужно еще платку бп прикупить

-----------------
Жизнь прекрасна, если правильно подобрать антидепрессанты!


  Не в сети Моя система (откроется в новой вкладке)

 Заголовок сообщения: Усилитель JLH 1969. Чистый А класс.
Непрочитанное сообщениеДобавлено: 05 окт 2017, 09:57
Аватара пользователя

Возраст: 54
Откуда: Самара

На форуме с
Сообщений: 3879
Его благодарили: 604
187 писал(а):
нужно еще платку бп прикупить

А ещё радиаторы, корпус ( или корпус с радиаторами вместе), трансформатор, диодный мост, электролиты, регулятор громкости, разъёмы...... :D


  Не в сети

 Заголовок сообщения: Усилитель JLH 1969. Чистый А класс.
Непрочитанное сообщениеДобавлено: 05 окт 2017, 10:01
Аватара пользователя


На форуме с
Сообщений: 481
Его благодарили: 73
:( Прокладки под вых. транзисторы - в помойку. Ёмкость на выходе мала.

-----------------
С закрытыми глазами слух у людей моментально отшибает.


  Не в сети

 Заголовок сообщения: Усилитель JLH 1969. Чистый А класс.
Непрочитанное сообщениеДобавлено: 05 окт 2017, 10:08
Аватара пользователя
Имя: Алексей
Возраст: 48
Откуда: Питер...а так хотелось, чтоб сука Майами

На форуме с
Сообщений: 2342
Его благодарили: 540
Радиолюбитель писал(а):
187 писал(а):
нужно еще платку бп прикупить

А ещё радиаторы, корпус ( или корпус с радиаторами вместе), трансформатор, диодный мост, электролиты, регулятор громкости, разъёмы...... :D

их есть у меня....(с)
ну кроме корпуса.
пока сделаю на макетке, посмотрю что со звуком...

-----------------
Жизнь прекрасна, если правильно подобрать антидепрессанты!


  Не в сети Моя система (откроется в новой вкладке)

 Заголовок сообщения: Усилитель JLH 1969. Чистый А класс.
Непрочитанное сообщениеДобавлено: 05 окт 2017, 10:20
Аватара пользователя

Возраст: 54
Откуда: Самара

На форуме с
Сообщений: 3879
Его благодарили: 604
187 писал(а):
пока сделаю на макетке, посмотрю что со звуком...


Звук :cool:


  Не в сети

 Заголовок сообщения: Усилитель JLH 1969. Чистый А класс.
Непрочитанное сообщениеДобавлено: 05 окт 2017, 10:25
Аватара пользователя
Имя: Алексей
Возраст: 48
Откуда: Питер...а так хотелось, чтоб сука Майами

На форуме с
Сообщений: 2342
Его благодарили: 540
ну реализаций классической схемы много.
даже на ебее продают минимум три вариации
и я подразумеваю, что звук разный)

-----------------
Жизнь прекрасна, если правильно подобрать антидепрессанты!


  Не в сети Моя система (откроется в новой вкладке)

 Заголовок сообщения: Усилитель JLH 1969. Чистый А класс.
Непрочитанное сообщениеДобавлено: 05 окт 2017, 10:25
Аватара пользователя
Автор темы

Имя: Александр
Возраст: 59
Откуда: Москва

На форуме с
Сообщений: 678
Его благодарили: 329
Радиолюбитель писал(а):
Возник вопрос

Это электронный дроссель, с плавной подачей напряжения на усилитель. По этому и нет никакого фона, и при включении нет пука в АС.

-----------------
Лучшее - враг хорошего!


  Не в сети

 Заголовок сообщения: Усилитель JLH 1969. Чистый А класс.
Непрочитанное сообщениеДобавлено: 05 окт 2017, 10:29
Аватара пользователя

Возраст: 54
Откуда: Самара

На форуме с
Сообщений: 3879
Его благодарили: 604
Зигфрид писал(а):
Это электронный дроссель

Так и знал :) :cool:


  Не в сети

 Заголовок сообщения: Усилитель JLH 1969. Чистый А класс.
Непрочитанное сообщениеДобавлено: 05 окт 2017, 10:35
Аватара пользователя

Возраст: 54
Откуда: Самара

На форуме с
Сообщений: 3879
Его благодарили: 604
187 писал(а):
и я подразумеваю, что звук разный)

В разных версиях конечно разный. В версии 69 года, самый "живой", приятный звук. В версии 2003 года ( могу немного год попутать), более "чистый", но уже похож на "обычные" транзисторные усилители. У меня так отложилось.


  Не в сети

 Заголовок сообщения: Усилитель JLH 1969. Чистый А класс.
Непрочитанное сообщениеДобавлено: 05 окт 2017, 10:38
Аватара пользователя
Автор темы

Имя: Александр
Возраст: 59
Откуда: Москва

На форуме с
Сообщений: 678
Его благодарили: 329
Радиолюбитель писал(а):
Трудно будет подобрать в пары,

Трудно, конечно! А кому сейчас легко? Нужно постараться, чего нибудь то можно будет подобрать. Я же подобрал пары из 819. Хотя разброс - лошадиный! Как то раз пробовал поставить на выход кт 805. У меня много их в пластике. Ни хрена не получилось без подбора. Ток покоя больше 100 ма не поднимался. Я этих ребят в питании использую. Дарлингтоном подключаю, и вперёд. И эти ещё , 837, туда же! Отлично получается на 5200, или на 1943. Там всё выставляется на ура, и крепёж один болт.
187 писал(а):
даже на ебее продают минимум три вариации
и я подразумеваю, что звук разный)

Хорошо бы, что бы эти вариации ещё заработали. Их и на Аликах полно.

-----------------
Лучшее - враг хорошего!


  Не в сети

 Заголовок сообщения: Усилитель JLH 1969. Чистый А класс.
Непрочитанное сообщениеДобавлено: 05 окт 2017, 10:42
Аватара пользователя

Возраст: 54
Откуда: Самара

На форуме с
Сообщений: 3879
Его благодарили: 604
Зигфрид писал(а):
Ток покоя больше 100 ма не поднимался.

Вот, вот. У меня, на 803 в 90-х более 300 мА не поднялся. Моща никакая. Как наушниковый зато, очень даже получился. :)


  Не в сети

 Заголовок сообщения: Усилитель JLH 1969. Чистый А класс.
Непрочитанное сообщениеДобавлено: 05 окт 2017, 10:52
Аватара пользователя
Имя: Алексей
Возраст: 48
Откуда: Питер...а так хотелось, чтоб сука Майами

На форуме с
Сообщений: 2342
Его благодарили: 540
Зигфрид писал(а):
Хорошо бы, что бы эти вариации ещё заработали. Их и на Аликах полно.


я брал по отзывам. уже много таких продано
в общем - удачная поделка
я его планировал для компа. регуляторы на звуковой карте, а этот усь только как мощник.
добавлю транс (у меня хороший тороид есть) и вот такой бп
http://www.ebay.com/itm/New-LT1083-Line ... 1438.l2649

или бп получше
http://www.ebay.com/itm/ZEROZONE-Assemb ... SwHBVZz27g

-----------------
Жизнь прекрасна, если правильно подобрать антидепрессанты!


  Не в сети Моя система (откроется в новой вкладке)

 Заголовок сообщения: Усилитель JLH 1969. Чистый А класс.
Непрочитанное сообщениеДобавлено: 05 окт 2017, 10:56
Аватара пользователя

Возраст: 54
Откуда: Самара

На форуме с
Сообщений: 3879
Его благодарили: 604
Зигфрид, Александр, а ты развязывал входную часть усилителя от общего провода блока питания, резистором ом на 10? Просто помню, мне пришлось это делать, а то фонок небольшой был.


  Не в сети

 Заголовок сообщения: Усилитель JLH 1969. Чистый А класс.
Непрочитанное сообщениеДобавлено: 05 окт 2017, 10:58
Аватара пользователя


На форуме с
Сообщений: 481
Его благодарили: 73
Если интересно , только на Английском :roll: -
http://diagramas.diagramasde.com/audio/ ... 0Class.pdf

-----------------
С закрытыми глазами слух у людей моментально отшибает.


  Не в сети

 Заголовок сообщения: Усилитель JLH 1969. Чистый А класс.
Непрочитанное сообщениеДобавлено: 05 окт 2017, 11:00
Аватара пользователя
Автор темы

Имя: Александр
Возраст: 59
Откуда: Москва

На форуме с
Сообщений: 678
Его благодарили: 329
187 писал(а):
а я себе такой купил, только не собранный

Красивый, конечно, только вот меня смущает крепление выходных транзисторов на уголок. Я бы так делать не стал. Выходные надо бы сразу крепить на мощные, я бы даже сказал на мощнейшие радиаторы! И прокладки под них надо слюдяные, через пасту. Там всё очень серьёзно греется, и никаких вольностей допускать нельзя. Имел дело с такими усилителями. Последний, купленный у Аликов, возбуждался от свежего воздуха, и фонил как сволочь! Шёл вместе с радиатором, размер которого был чуть больше пачки от сигарет. Смешно.

-----------------
Лучшее - враг хорошего!


  Не в сети

 Заголовок сообщения: Усилитель JLH 1969. Чистый А класс.
Непрочитанное сообщениеДобавлено: 05 окт 2017, 11:04
Аватара пользователя


На форуме с
Сообщений: 481
Его благодарили: 73
Зигфрид писал(а):
И прокладки под них надо слюдяные, через пасту.

Сейчас керамика и оксид бериллия доступен. Зачем слюда. :?

-----------------
С закрытыми глазами слух у людей моментально отшибает.


  Не в сети

 Заголовок сообщения: Усилитель JLH 1969. Чистый А класс.
Непрочитанное сообщениеДобавлено: 05 окт 2017, 11:04
Аватара пользователя
Имя: Алексей
Возраст: 48
Откуда: Питер...а так хотелось, чтоб сука Майами

На форуме с
Сообщений: 2342
Его благодарили: 540
Зигфрид писал(а):
И прокладки под них надо слюдяные, через пасту

думал через термопрокладку. в компах применяются такие

а радиаторы да, надо поменять будет.
для проверки хватит, как определюсь с корпусом, на барахолке куплю подходящего размера

-----------------
Жизнь прекрасна, если правильно подобрать антидепрессанты!


  Не в сети Моя система (откроется в новой вкладке)

 Заголовок сообщения: Усилитель JLH 1969. Чистый А класс.
Непрочитанное сообщениеДобавлено: 05 окт 2017, 11:07
Аватара пользователя
Автор темы

Имя: Александр
Возраст: 59
Откуда: Москва

На форуме с
Сообщений: 678
Его благодарили: 329
Радиолюбитель писал(а):
Александр, а ты развязывал входную часть усилителя от общего провода блока питания, резистором ом на 10?

Нет. В развязке я не использовал резисторы. Силовая земля и звуковая земля встречаются в одной точке на выходе дросселя. Туда же приходит проводник от корпуса. Место встречи изменить нельзя!

-----------------
Лучшее - враг хорошего!


  Не в сети

 Заголовок сообщения: Усилитель JLH 1969. Чистый А класс.
Непрочитанное сообщениеДобавлено: 05 окт 2017, 11:10
Аватара пользователя

Возраст: 54
Откуда: Самара

На форуме с
Сообщений: 3879
Его благодарили: 604
Roxi, спасибо за статейку. Смотрю, в ней собрано всё, что есть на этот усилок, даже с выходом на мосфетах и игбт... Я таких схем даже не видел :?


  Не в сети

 [ Сообщений: 78 ]  На страницу 1, 2, 3  След.

Часовой пояс: UTC + 3 часа


Кто сейчас на форуме

Сейчас этот форум просматривают: CommonCrawl и гости: 0


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:

Создано на основе phpBB® Forum Software © phpBB Group
© 2013-2020 Sound Space - форум о музыке и аудиотехнике
Разработка логотипа - artcore.top

    hosted by .masterhost
