Одно время озаботился покупкой бум-бокса для выезда "на природу" и "на дачу"...
Мониторинг интернет-магазинов электроники показал, что найти магнитолу средних размеров с приличной акустикой, мульти-форматностью и поддержкой тегов на русском языке практически невозможно.
Современная промышленность выпускает или откровенные "мыльницы" с "пeрдeлками-свистелками" вместо динамиков, или монстральные пати-боксы с кислотной цветомузыкой в динамиках (особенно старается Sony), или блютус-акустика для смартфонов/планшетов (самая приличная - JBL Boombox).

Поэтому решил собрать очередного "франкенштейнушку" из подсобных материалов.

Оглядевшись, обнаружил на работе бесхозный матерчатый кофр от пришедшего в негодность осветительного оборудования, блок питания 15V, 6A от ноутбука и б/у-шный, но вполне рабочий аккумулятор.
Изображение Изображение

А дома - давно приобретённые "для опытов" автомобильные коаксиальные динамики Morel Tempo ULTRA INTEGRA 602.
На динамиках приклеен кроссовер: второго порядка (конденсатор и катушка) для вуфера и первого порядка (конденсатор) - для писчалки. Пищалка смонтирована прямо на керне, в том месте, где у обычных динамиков приклеен пылезащитный колпачок.
Код:
Характеристики Morel TEMPO ULTRA INTEGRA 602:
- Диапазон воспроизводимых частот   50 - 22000 Гц
- Количество полос   2
- Типоразмер   16 см (6 дюйм.)
- Мощность   110 Вт (номинальная), 220 Вт (максимальная)
- Тип   коаксиальная АС
- Чувствительность   90 дБ (2.83 В/м)
- Импеданс   4 Ом

ВЧ-динамик:
- Размеры   28 мм
- Магнит   неодимовый

НЧ-динамик:
- Размеры   165 мм
- Установочная глубина   64 мм
- Магнит   ферритовый


В качестве головного устройства, которое должно было петь-плясать-и-мaтepитьсявеселиться, на известном китайском сайте была куплена магнитола на OS Android 7.1.2 аж за $256 вечнозелёных американских рублей. Оперативки - 2Гб, внутреннаяя флэш-память - 32Гб. Процессор RK3188 PX3, четыре ядра, частота - от 835МГц до 1,6ГГц.
За звуко-усиление отвечает четырёхканальный чип TDA7851L, за радио-приём - TDA7786.

Дополнительные материалы:
- пластиковые основания с металлическими грилями для динамиков 16,5см фирмы HERTZ;
- ножевые клеммы 2,8мм для подключения динамиков и эл.питания.
- кусок берёзовой фанеры, толщиной 7мм;
- электро-лобзик, столярные инструменты и шуруповёрт;
- одна подушка с наполнителем холлофайбер, как источник демпфирующего материала;
- набор проводов для акустики и подводки питания;
- всякая мелочёвка, имеющаяся у любого радио-любителя.

1. На куске фанеры (лицевой панели бум-бокса), были размечены отверстия для динамиков и магнитолы.
Немного работы ножовкой и электро-лобзиком и лицевая панель вставлена вовнутрь внешнего большого кармана матерчатого кофра.
2. В ткани и подкладке из пенорезины стенки кармана прорезаны отверстия, соответствующие отверстиям лицевой панели.
3. В несущих стенках кофра, изготовленных из поликарбоната (толщина 10мм) и находящихся внутри кофра, канцелярским ножом прорезаны отверстие для крепления магнитолы и два проёма для создания отдельных объёмов акустического оформления "закрытый ящик".
4. Вставлены и закреплены штатными болтами и фиксаторами магнитола и динамики на основаниях с грилями.

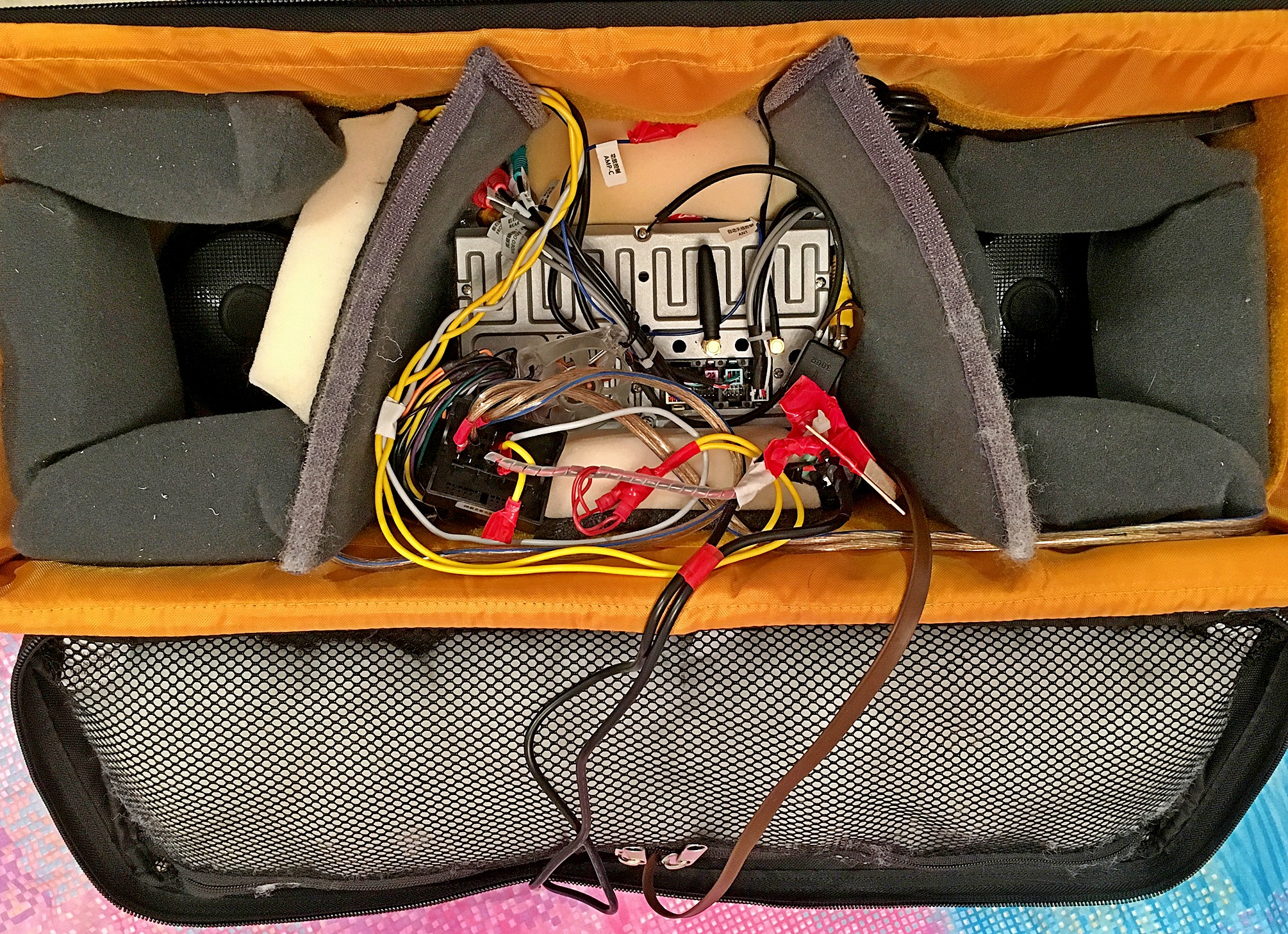

5. Щели проложены полосками поролона, в специальные подушечки на липучках набит холлофайбер.
6. Из перегородок на липучках сформированы стенки, отделяющие магнитолу от акустических объёмов динамиков.
7. Ножевые клеммы запрессованы на провода и подключены к колодке магнитолы.
8. Через два диода на "плюсовых" проводах подключены аккумуляторная батарея и блок питания и подсоединён "балластный" конденсатор 48000мкФ/25Вольт.
9. На старой панели от компьютерных колонок смонтировано два выключателя: эл.питания и вкл/выкл светодиодной подсветки кнопок магнитолы. Панель прикручена саморезами к лицевой панели (внутри бум-бокса), и, при необходимости, доступ кней открывается "молнией".
10. Все провода эл.питания от выключателей соединены с точкой забора мощности на конденсаторе и клеммной колодкой магнитолы.
11. На магнитолу установлена штатные: GPS-антенна и Wi-Fi-антенна и УКВ-антенна от старого телевизора (через штатный переходник из набора магнитолы).
12. Для лучшего охлаждения подключён компьютерный вентилятор 12V/0.8A

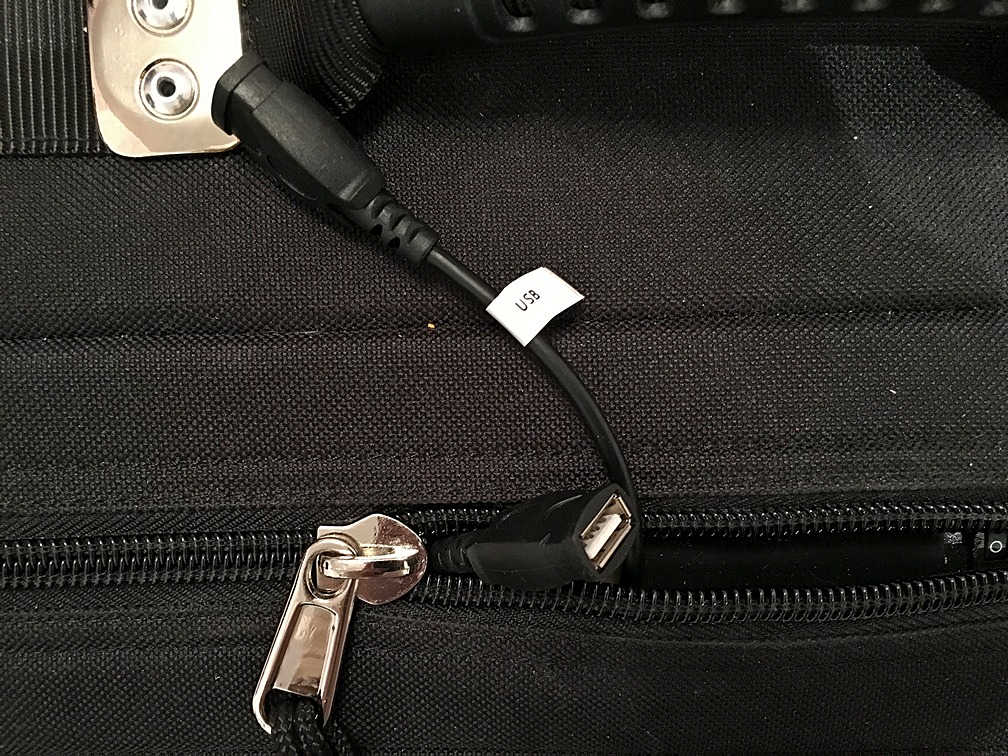

13. Внутри бум-бокса к "молнии" у лицевой панели выведены два внешних USB-порта для подключения флэшек.

Осталось включить аппарат в розетку - и, слава нашему радио-богу, ничего не полыхнуло и не заискрилось!!! :yahoo:

В результате получили:
- универсальный бум-бокс, который играет музыку с CD-DA и файлов любых форматов, правильно отображая русские названия.
- FM-радио с очень приличной чувствительностью.
- возможность подключить к бум-боксу по блютуз смартфоны/планшеты.
- смотреть видео-фильмы с флэшек или он-лайн по Wi-Fi.
- телевидение он-лайн.
- интернет-радио...
... и прочие прелести от OS Android!!!

Да, стоковую прошивку заменил на модифицированную участником форума 4pda.ru с ником Malaysk - для моих потребностей она подошла, как нельзя лучше.


P.S. VU-meter пока поставил вот такой, "светодиодный", ибо адекватно работающих "стрелочных" виджетов пока не нашёл.

P.P.S. Из явных недостатков магнитолы: дисковод DVD-плеера имеет собственную прошивку, которая рассчитана на экран с пропорциями 4:3, и подключён к AV-входу MCU (внутреннего мини-компьютера магнитолы, отвечающего за "связь" всех источников звука и видео с усилителем мощности и видео-монитором).
Из-за этого, при просмотре DVD-дисков, картинка получается дополнительно сплющенной и растянутой. :evil:
Аудио-CD воспроизводится "силами" дисковода и аналоговый звук также попадает на AV-вход MCU.
Программы в Андроиде - только имитируют клавиши управления DVD-дисковода.


  Не в сети

Непрочитанное сообщениеДобавлено: 19 дек 2017, 12:18
Аватара пользователя


На форуме с
Сообщений: 2775
Его благодарили: 672
Хорошая работа! Чего только полезного не придумают, лишь бы в тишине на природе не сидеть! :)


  Не в сети

Непрочитанное сообщениеДобавлено: 19 дек 2017, 13:43
Аватара пользователя
Имя: Сергей
Откуда: Тульская обл.

На форуме с
Сообщений: 2649
Его благодарили: 1055
parzab, классная поделка! :D :2piv:
