алек-сей
Непрочитанное сообщениеДобавлено: 25 янв 2019, 21:37
Аватара пользователя
Автор темы

Имя: Алексей
Возраст: 50
Откуда: Самара

На форуме с
Сообщений: 3497
Его благодарили: 520

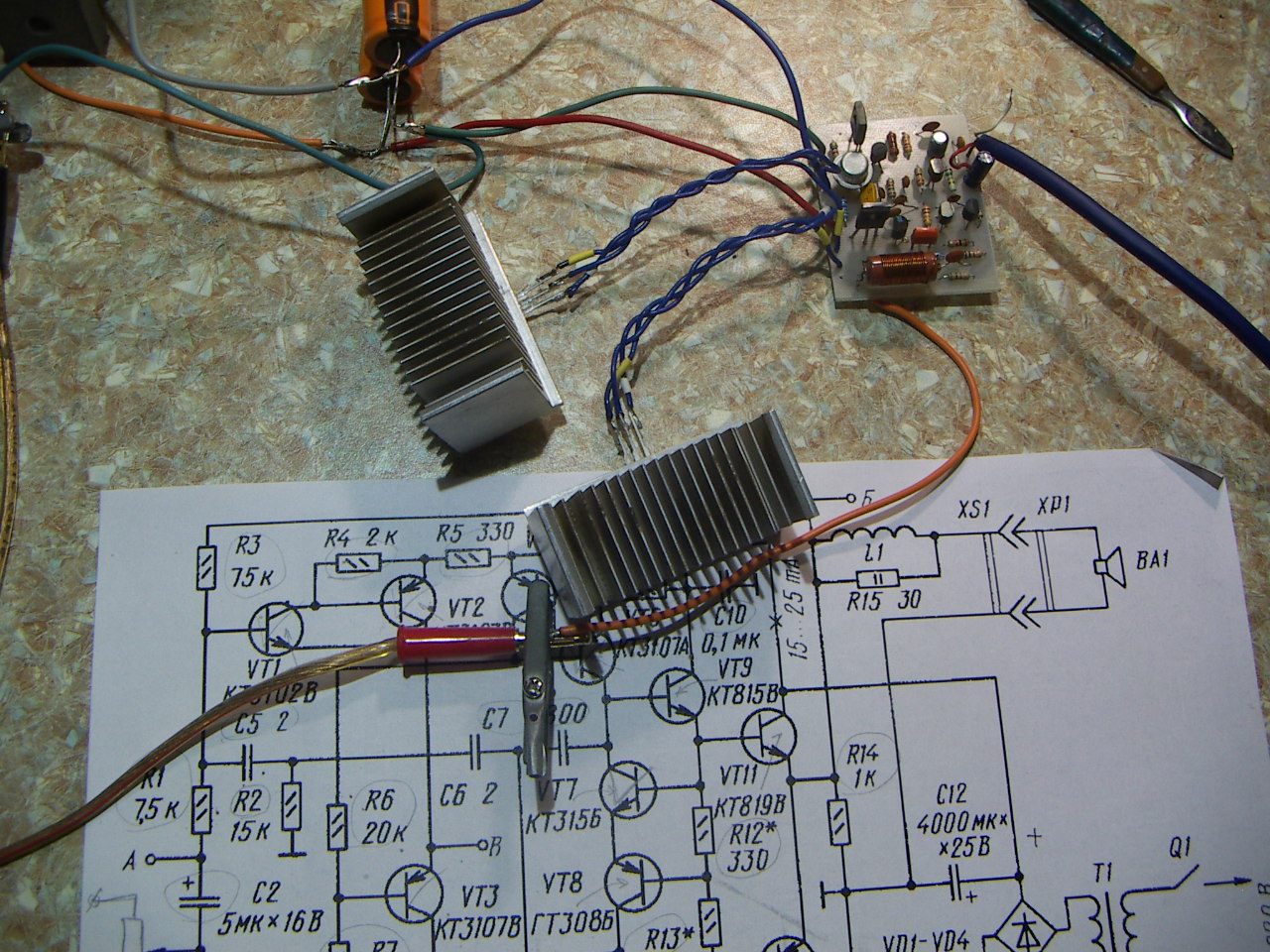

Аааааа. Заработала!!!!!
:dk:

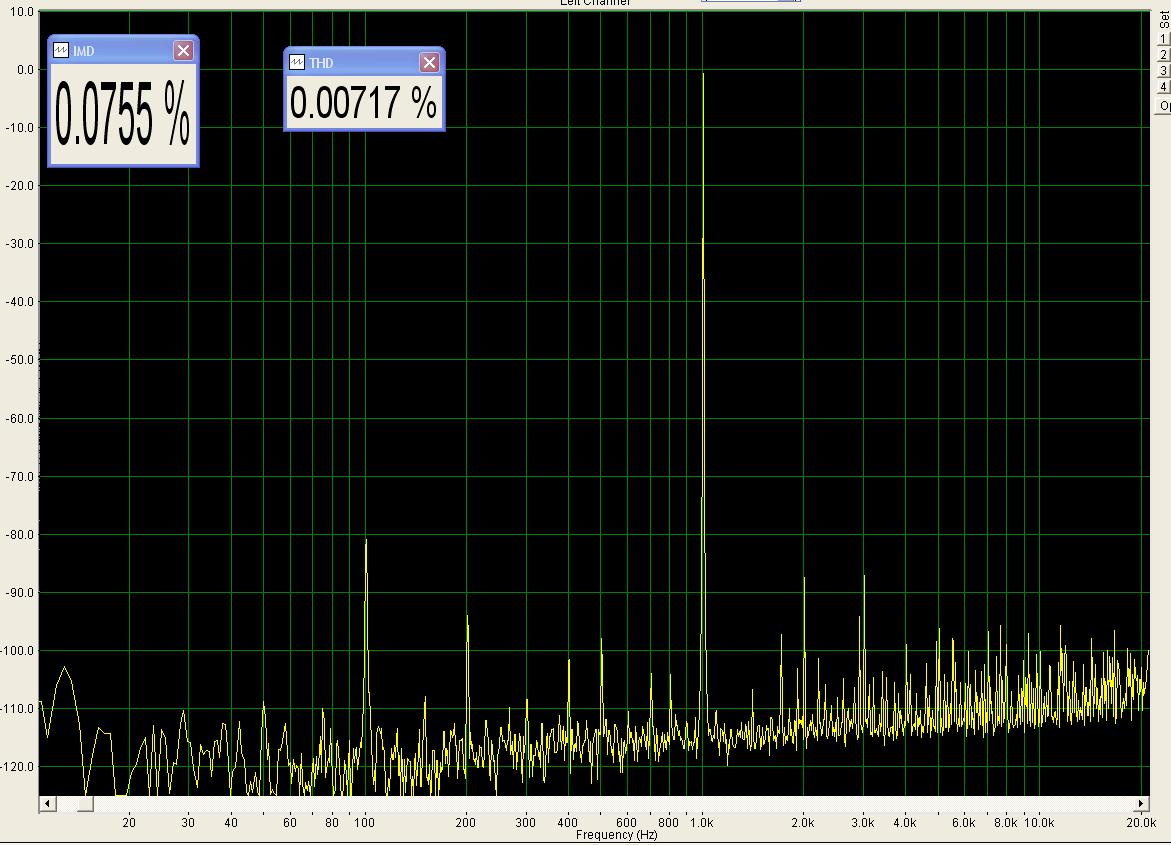

1 килогерц 17 ватт..... :cool:

Но в наличии одна платка... :cry:


Вложения:
PICT0675.JPG [ 426.62 КБ | Просмотров: 8322 ]
17 ватт 1 кг на резистор 6 ом.JPG
17 ватт 1 кг на резистор 6 ом.JPG [ 146.01 КБ | Просмотров: 8322 ]

-----------------
" Лучше один раз увидеть....а заодно и послушать"
  Не в сети Профиль Моя система (откроется в новой вкладке)

Радиолюбитель
Непрочитанное сообщениеДобавлено: 26 янв 2019, 09:11
Аватара пользователя

Возраст: 59
Откуда: Самара

На форуме с
Сообщений: 3579
Его благодарили: 621
А его корректором убирал искажения? Или это график просто собранного канала?
  Не в сети Профиль

алек-сей
Непрочитанное сообщениеДобавлено: 26 янв 2019, 09:17
Аватара пользователя
Автор темы

Имя: Алексей
Возраст: 50
Откуда: Самара

На форуме с
Сообщений: 3497
Его благодарили: 520
Корректор не собирал. Спаял, подключил транс через лампу накаливания, потом в разрыв питания включил амперметр. Намерил 20 мА....

-----------------
" Лучше один раз увидеть....а заодно и послушать"
  Не в сети Профиль Моя система (откроется в новой вкладке)

Радиолюбитель
Непрочитанное сообщениеДобавлено: 26 янв 2019, 09:21
Аватара пользователя

Возраст: 59
Откуда: Самара

На форуме с
Сообщений: 3579
Его благодарили: 621
График тоже с защитной лампой? Без корректора, получилось не плохо. Он вроде такие искажения и заявлял, а после корректировки, вроде 0,003 у него получалось.
  Не в сети Профиль

алек-сей
Непрочитанное сообщениеДобавлено: 26 янв 2019, 10:03
Аватара пользователя
Автор темы

Имя: Алексей
Возраст: 50
Откуда: Самара

На форуме с
Сообщений: 3497
Его благодарили: 520
График без лампы.:-) Искажения по автору на полную мощность(что и получилось по мощности), 0,005 на 1кгц, 0,008 на 20 кгц.

-----------------
" Лучше один раз увидеть....а заодно и послушать"
  Не в сети Профиль Моя система (откроется в новой вкладке)

алек-сей
Непрочитанное сообщениеДобавлено: 26 янв 2019, 10:44
Аватара пользователя
Автор темы

Имя: Алексей
Возраст: 50
Откуда: Самара

На форуме с
Сообщений: 3497
Его благодарили: 520
Радиолюбитель писал(а):
Без корректора, получилось не плохо.

Сам в шоке... И по моему 2 и 3 гармоника это проделки звуковой карты. У меня все таже , саундбластер 5... Через цап обычно лучше получается, но это включать, переключать. :D

-----------------
" Лучше один раз увидеть....а заодно и послушать"
  Не в сети Профиль Моя система (откроется в новой вкладке)

afanasy
Непрочитанное сообщениеДобавлено: 26 янв 2019, 11:32
Модератор
Аватара пользователя
Имя: Алексей
Возраст: 43
Откуда: г. Саянск, Иркутская область

На форуме с
Сообщений: 3332
Его благодарили: 3197
Цитата:
Аааааа. Заработала!!!!!


Поздравляю! :2piv:
Мне вот с транзисторными УМ никогда не везло.... :(
Еще в юности предпринимал две серьезные попытки соорудить что-то, но нифига в итоге не работало... :D (одна схема, помню, была авторства Сырицо - из журнала "Радио" то ли за 83-й, то ли еще за какой-то лохматый год :? )
Интернетов не было. Спецов, чтобы подсказать, под рукой тоже не оказалось... :(

-----------------
Пусть другой гениально играет на флейте,
Но еще гениальнее слушали вы...
  Не в сети Профиль Магазин на avito.ru (откроется в новом окне) Моя система (откроется в новой вкладке)

Блуждающий в ночи
Непрочитанное сообщениеДобавлено: 26 янв 2019, 11:39
Аватара пользователя


На форуме с
Сообщений: 2978
Его благодарили: 726
Печатку можно получше сделать, удлиненную - сразу под крепления радиаторов выходников, без соплей к транзисторам и поставить на нее же электролиты.
  Не в сети Профиль

алек-сей
Непрочитанное сообщениеДобавлено: 26 янв 2019, 11:49
Аватара пользователя
Автор темы

Имя: Алексей
Возраст: 50
Откуда: Самара

На форуме с
Сообщений: 3497
Его благодарили: 520
алек-сей писал(а):

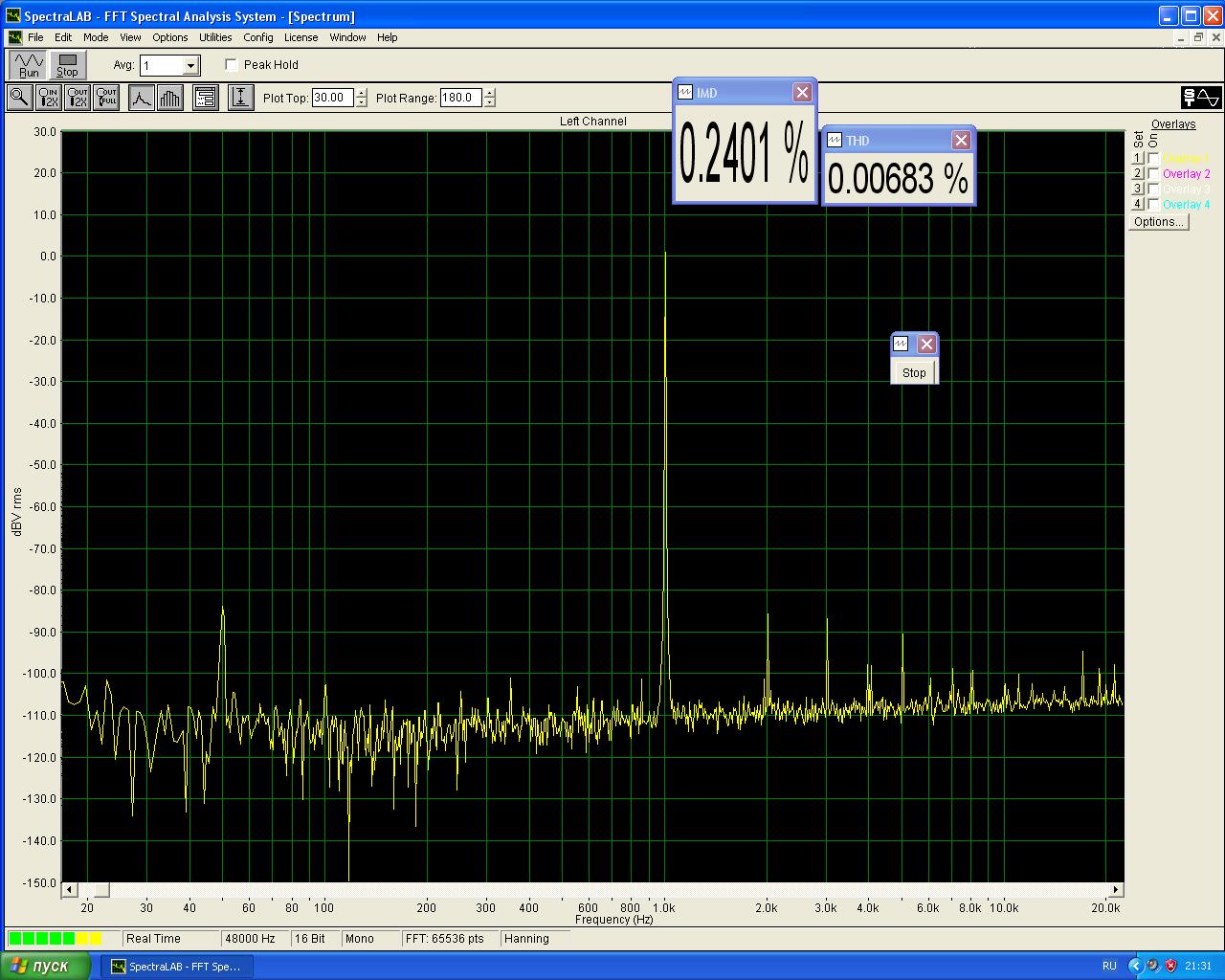

И по моему 2 и 3 гармоника это проделки звуковой карты. У меня все таже , саундбластер 5...


Точно...


Вложения:
звуковая карта.JPG
звуковая карта.JPG [ 203.21 КБ | Просмотров: 8233 ]

-----------------
" Лучше один раз увидеть....а заодно и послушать"
  Не в сети Профиль Моя система (откроется в новой вкладке)

Радиолюбитель
Непрочитанное сообщениеДобавлено: 26 янв 2019, 12:07
Аватара пользователя

Возраст: 59
Откуда: Самара

На форуме с
Сообщений: 3579
Его благодарили: 621
Ну вот, значит искажений там намного меньше, реальных. Пора слушать.
  Не в сети Профиль

алек-сей
Непрочитанное сообщениеДобавлено: 26 янв 2019, 12:25
Аватара пользователя
Автор темы

Имя: Алексей
Возраст: 50
Откуда: Самара

На форуме с
Сообщений: 3497
Его благодарили: 520
Радиолюбитель писал(а):
Ну вот, значит искажений там намного меньше, реальных. Пора слушать.

Надо второй канал сделать, а потом слушать. ИМД и мультитон, тоже красивые.
Сравнил графики с деноном, у денона хуже.... :D

-----------------
" Лучше один раз увидеть....а заодно и послушать"
  Не в сети Профиль Моя система (откроется в новой вкладке)

metal-daze
Непрочитанное сообщениеДобавлено: 26 янв 2019, 13:39
Аватара пользователя
Имя: Дмитрий
Возраст: 49
Откуда: С-Петербург

На форуме с
Сообщений: 899
Его благодарили: 159
Так не удивительно, в юности в журнале радио читал, как ипонские инженеры Ямахи с интересом изучали все подобные разработки и успешно внедряли.
  Не в сети Профиль Профиль на discogs.com (откроется в новом окне) Моя система (откроется в новой вкладке)

Блуждающий в ночи
Непрочитанное сообщениеДобавлено: 26 янв 2019, 14:50
Аватара пользователя


На форуме с
Сообщений: 2978
Его благодарили: 726
Точно-точно, они и динамическое подмагничивание после прочтения статей Сухова применять стали. Вот слетали на своей машине времени, прочли журнал Радио из будущего и внедрили.
  Не в сети Профиль

Sergey N
Непрочитанное сообщениеДобавлено: 26 янв 2019, 15:11
Аватара пользователя
Имя: Сергей
Откуда: Тульская обл.

На форуме с
Сообщений: 2319
Его благодарили: 1073
Может быть не этот конкретный случай, но идей всяких из страны ушло очень много. И не только в радиотехнике.
  Не в сети Профиль Моя система (откроется в новой вкладке)

Блуждающий в ночи
Непрочитанное сообщениеДобавлено: 26 янв 2019, 15:41
Аватара пользователя


На форуме с
Сообщений: 2978
Его благодарили: 726
Да нечего там черпать им было с наших журналов, у них своих разработок вагон, а вот обратное - с адаптированием их схем под нашу элементную базу, так это запросто.
  Не в сети Профиль

алек-сей
Непрочитанное сообщениеДобавлено: 26 янв 2019, 18:45
Аватара пользователя
Автор темы

Имя: Алексей
Возраст: 50
Откуда: Самара

На форуме с
Сообщений: 3497
Его благодарили: 520
Блуждающий в ночи писал(а):
Печатку можно получше сделать,

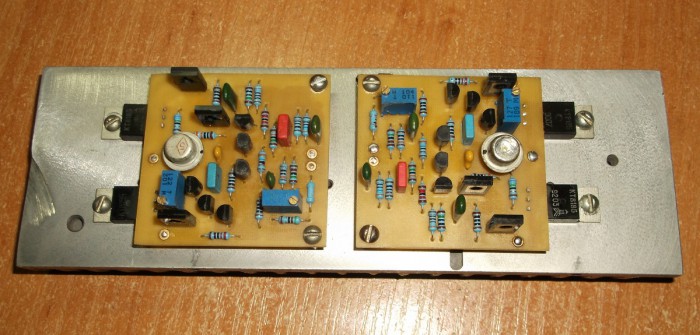

Хотя бы так... Но у чела она нарисована не знаю в чем, и по моему схема переделана. А из меня рисователь плат пока не получается.
Если есть у кого в лайоте5 буду благодарен.


Вложения:
post-67044-0-20441000-1456095341.jpg [ 342.33 КБ | Просмотров: 8155 ]

-----------------
" Лучше один раз увидеть....а заодно и послушать"
  Не в сети Профиль Моя система (откроется в новой вкладке)

алек-сей
Непрочитанное сообщениеДобавлено: 26 янв 2019, 18:51
Аватара пользователя
Автор темы

Имя: Алексей
Возраст: 50
Откуда: Самара

На форуме с
Сообщений: 3497
Его благодарили: 520
Блуждающий в ночи писал(а):
Да нечего там черпать им было с наших журналов,


Самолично писал в детстве в ЮТ. Даже отвечали. Многие идеи отвергали, а сейчас вот оно...немецкое чудо.. :x
Цитата:
Например, зенкер-метчик, развёртка-метчик, метчик-метчик, зенкер-развёртка-метчик. Для нарезки резьбы в отверстиях большого диаметра используют комбинированный инструмент зенкер-метчик. Его особенность в том, что он подходит для обработки лишь сквозного отверстия. Но при этом зенкер-метчик гарантирует хорошую точность резьбы благодаря тому, что инструмент устанавливается только один раз для выполнения обеих операций. В омском НИИ Технологии машиностроения изобрели зенкер-развёртку-метчик. Аналогичный инструмент использовали в работе также и на заводах тогда ещё демократической Германии. Нарезание резьбы происходило в уже подготовленных отверстиях деталей-поковок, штамповок и отливок. Развёртка-метчик, точно центрируясь, нарежет резьбу и качественно обработает отверстие без погрешностей соосности.


-----------------
" Лучше один раз увидеть....а заодно и послушать"
  Не в сети Профиль Моя система (откроется в новой вкладке)

metal-daze
Непрочитанное сообщениеДобавлено: 26 янв 2019, 19:15
Аватара пользователя
Имя: Дмитрий
Возраст: 49
Откуда: С-Петербург

На форуме с
Сообщений: 899
Его благодарили: 159
Блуждающий в ночи писал(а):
Точно-точно, они и динамическое подмагничивание после прочтения статей Сухова применять стали. Вот слетали на своей машине времени, прочли журнал Радио из будущего и внедрили.


Да ну что вы, уважаемый француз, минет был придуман у нас в Росси, еще наш древний царь Иван говорил своим боярам - я вас бл...й всех в рот!!!
А еще он говорил - я вас бл...й на сквозь вижу, это для немцев, чтоб со своим Рентгеном не лезли!

Да что х.з, у кого машина времени и у кого она работает.
  Не в сети Профиль Профиль на discogs.com (откроется в новом окне) Моя система (откроется в новой вкладке)

Блуждающий в ночи
Непрочитанное сообщениеДобавлено: 26 янв 2019, 20:01
Аватара пользователя


На форуме с
Сообщений: 2978
Его благодарили: 726
алек-сей писал(а):
Многие идеи отвергали, а сейчас вот оно...немецкое чудо..

предъявляй претензии :) Думаю, много кому можно предъявить, тем более, что они не немцы и под боком

http://www.freepatent.ru/patents/2418656
http://www.findpatent.ru/patent/236/2364478.html
https://cyberleninka.ru/article/n/obosn ... y-rezaniya
  Не в сети Профиль

Зигфрид
Непрочитанное сообщениеДобавлено: 26 янв 2019, 20:18
Аватара пользователя
Имя: Александр
Откуда: Москва

На форуме с
Сообщений: 1618
Его благодарили: 707
алек-сей писал(а):
Аааааа. Заработала!!!!!

Мужик! А печатку откуда брал? Акулиничев этот усь , да и все свои другие, делал навесом. Не возбуждался? На печатке может и возбудиться. Трансфоматор какой использовал? Вторичка без общего вывода? Я не очень люблю виртуальную землю. Как то раз пробовал, так чуть усилок не спалил.

-----------------
Лучшее - враг хорошего!
  Не в сети Профиль

Зигфрид
Непрочитанное сообщениеДобавлено: 26 янв 2019, 20:24
Аватара пользователя
Имя: Александр
Откуда: Москва

На форуме с
Сообщений: 1618
Его благодарили: 707
алек-сей писал(а):
Если есть у кого в лайоте5 буду благодарен.

На Веге есть такой Витюшка. Он Акулиничева вдоль и поперёк разбирал, модернизировал, делал, переделывал. Короче, он по Акулиничеву самый главный!

-----------------
Лучшее - враг хорошего!
  Не в сети Профиль

алек-сей
Непрочитанное сообщениеДобавлено: 26 янв 2019, 20:40
Аватара пользователя
Автор темы

Имя: Алексей
Возраст: 50
Откуда: Самара

На форуме с
Сообщений: 3497
Его благодарили: 520
Зигфрид писал(а):
Мужик! А печатку откуда брал? Акулиничев этот усь , да и все свои другие, делал навесом.

Печатка как в радио, покупал конструктор россыпью.
Зигфрид писал(а):
Не возбуждался? На печатке может и возбудиться.

Читал... Думал бутет возбуд, но повезло наверное.
Зигфрид писал(а):
Трансфоматор какой использовал? Вторичка без общего вывода?


Транс 2х18 вольт, подключал крайние, все как у автора.

Прикупил второй КИТ.. Попробую :D

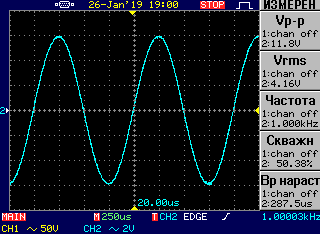

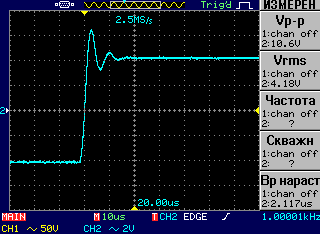

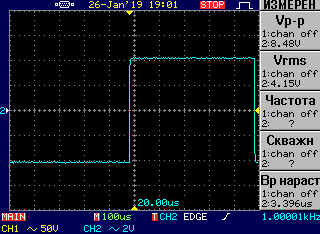

На предмет возбуда и прочей ачх-и....Думаю все видно, все подписано. Нагрузка резистор 6 ом и 6 ом+0,47 мкф.

Единственно, впопыхах подключил щуп осцилла на оборот и ему не понравилось. Синусоиду полную не выдавал, была видна генерация на макушке, транзюки грелись пипец. Ладно заметил...
Сделал как положено и вот результаты.


Вложения:
DS0013.BMP [ 17.37 КБ | Просмотров: 8127 ]
DS0014.BMP [ 15.41 КБ | Просмотров: 8127 ]
DS0015.BMP [ 15.22 КБ | Просмотров: 8127 ]
DS0016.BMP [ 16.2 КБ | Просмотров: 8127 ]
DS0017.BMP [ 18.06 КБ | Просмотров: 8127 ]
DS0018.BMP [ 16.68 КБ | Просмотров: 8127 ]
DS0019.BMP [ 23.3 КБ | Просмотров: 8127 ]

-----------------
" Лучше один раз увидеть....а заодно и послушать"
  Не в сети Профиль Моя система (откроется в новой вкладке)

алек-сей
Непрочитанное сообщениеДобавлено: 26 янв 2019, 21:08
Аватара пользователя
Автор темы

Имя: Алексей
Возраст: 50
Откуда: Самара

На форуме с
Сообщений: 3497
Его благодарили: 520
Зигфрид писал(а):
А печатку откуда брал?

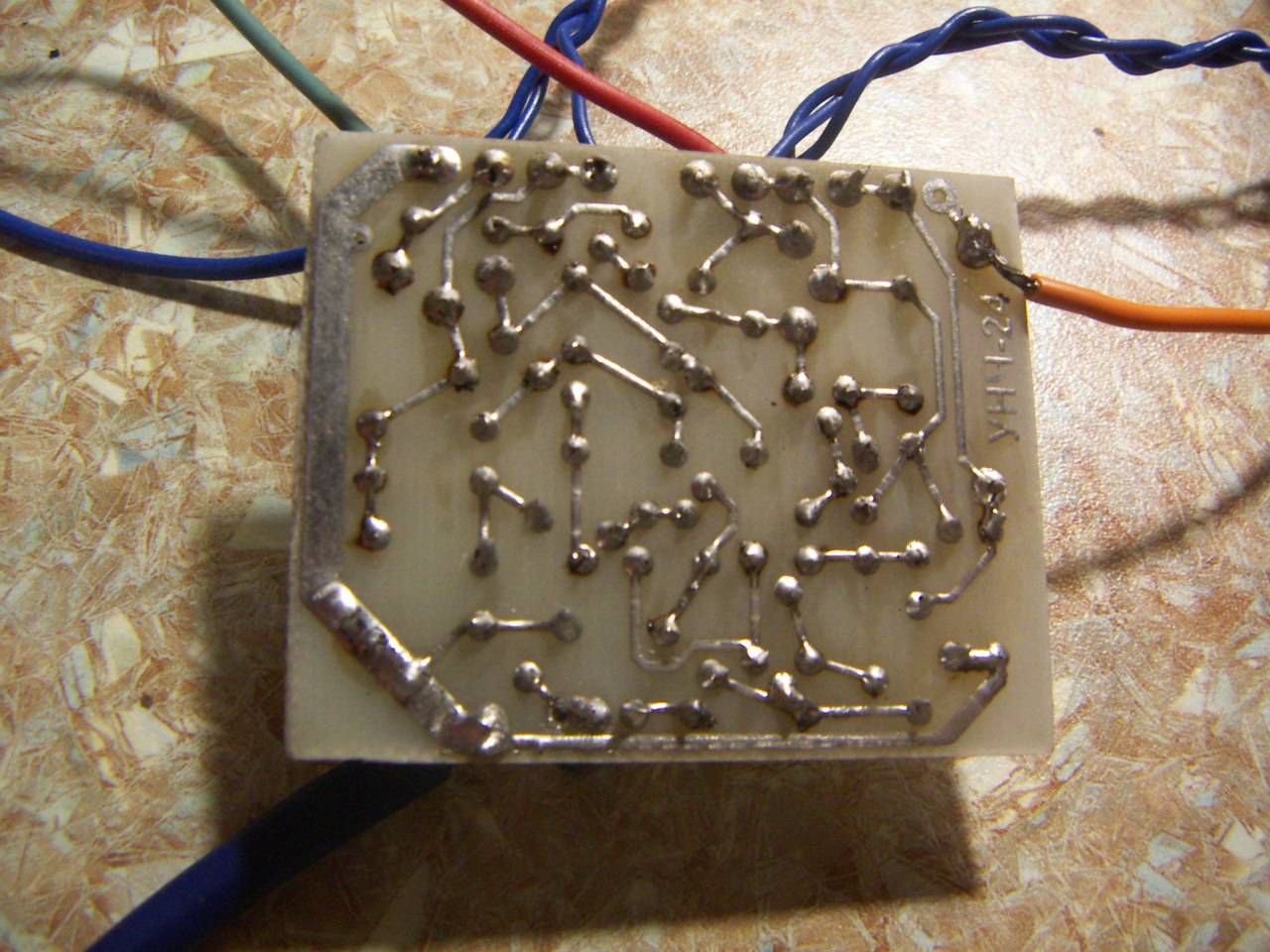

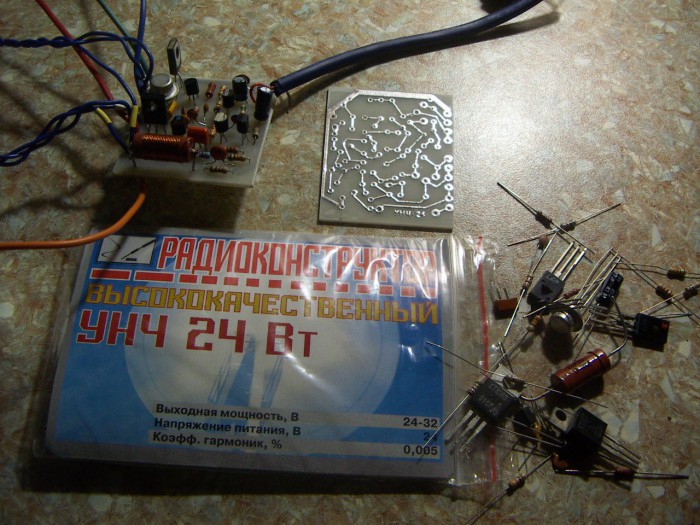

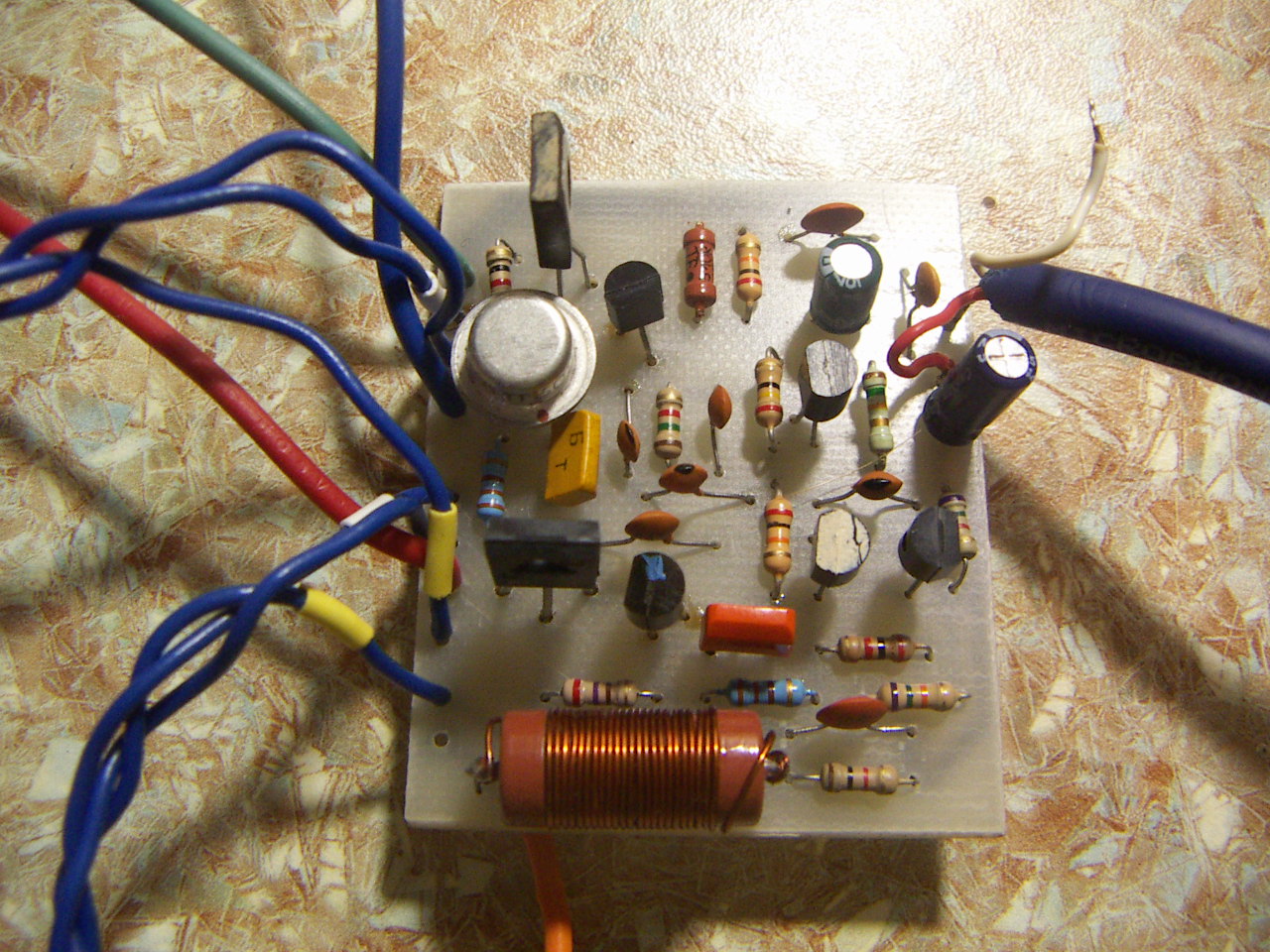

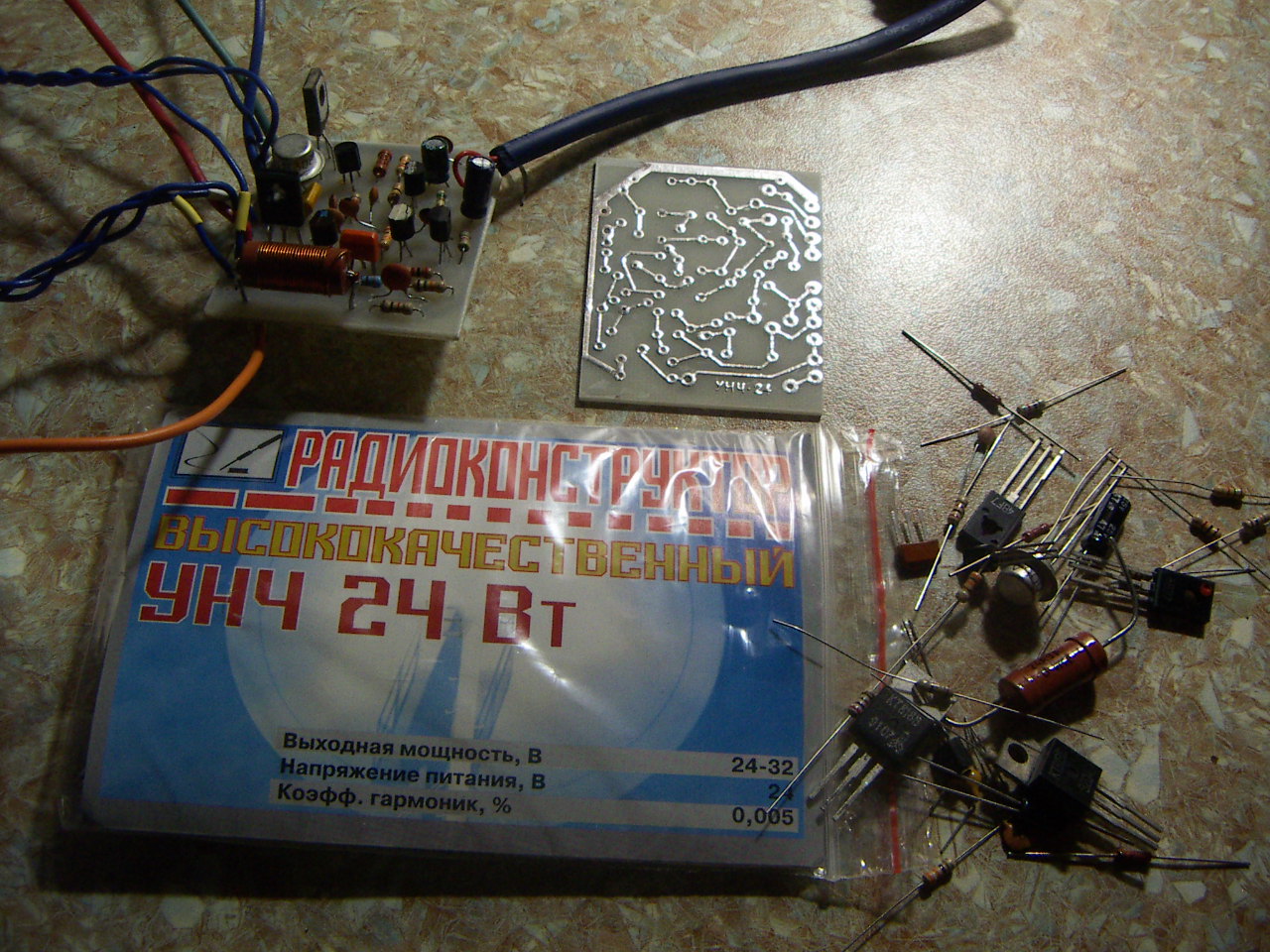

Вот такой. Не знаю заработает второй или нет, попробую. Деталюхи отличаются от первого. Платку которую спаял брал лет пять назад... :lol:
Детальки перед впайкой все проверил, жаль теперь нельзя будет сравнить со вторым комплектом.... :(
Честно говоря не рассчитывал, что заработает. А тут такие графики.... :D


Вложения:
PICT0680.JPG [ 402.3 КБ | Просмотров: 8123 ]
PICT0679.JPG [ 348.78 КБ | Просмотров: 8123 ]
PICT0678.JPG [ 411.52 КБ | Просмотров: 8123 ]

-----------------
" Лучше один раз увидеть....а заодно и послушать"
  Не в сети Профиль Моя система (откроется в новой вкладке)

алек-сей
Непрочитанное сообщениеДобавлено: 26 янв 2019, 21:10
Аватара пользователя
Автор темы

Имя: Алексей
Возраст: 50
Откуда: Самара

На форуме с
Сообщений: 3497
Его благодарили: 520
Блуждающий в ночи писал(а):
предъявляй претензии


Письма не сберёг....А так бы да.... 8-)

-----------------
" Лучше один раз увидеть....а заодно и послушать"
  Не в сети Профиль Моя система (откроется в новой вкладке)

алек-сей
Непрочитанное сообщениеДобавлено: 26 янв 2019, 21:26
Аватара пользователя
Автор темы

Имя: Алексей
Возраст: 50
Откуда: Самара

На форуме с
Сообщений: 3497
Его благодарили: 520
afanasy писал(а):
Поздравляю! :2piv:
Мне вот с транзисторными УМ никогда не везло.... :(


Спасибо. :2piv: Пока можно сказать "Половина получилась"... :D

-----------------
" Лучше один раз увидеть....а заодно и послушать"
  Не в сети Профиль Моя система (откроется в новой вкладке)

Блуждающий в ночи
Непрочитанное сообщениеДобавлено: 26 янв 2019, 23:35
Аватара пользователя


На форуме с
Сообщений: 2978
Его благодарили: 726
При таких соплях на выходники возбуд словить сможешь, делай короче, выпалишь легко.
  Не в сети Профиль

Phlanger
Непрочитанное сообщениеДобавлено: 26 янв 2019, 23:56
Забанен навсегда
Аватара пользователя

Возраст: 111
Откуда: Moskau

На форуме с
Сообщений: 5252
Его благодарили: 1074
А шо, хорошенький. МП39Б особенно трогательный.

-----------------
Глухой.
  Не в сети Профиль

алек-сей
Непрочитанное сообщениеДобавлено: 27 янв 2019, 08:32
Аватара пользователя
Автор темы

Имя: Алексей
Возраст: 50
Откуда: Самара

На форуме с
Сообщений: 3497
Его благодарили: 520
Блуждающий в ночи писал(а):
При таких соплях на выходники возбуд словить сможешь, делай короче, выпалишь легко.

Так поэтому скрутил провода. :-) Хотел второй канал собирать, но простуда взяла своё.... :evil:

-----------------
" Лучше один раз увидеть....а заодно и послушать"
  Не в сети Профиль Моя система (откроется в новой вкладке)

Bigman
Непрочитанное сообщениеДобавлено: 27 янв 2019, 09:17
Конструктор
Аватара пользователя
Имя: Олег.
Возраст: 61
Откуда: Белорецк - Магнитогорск.

На форуме с
Сообщений: 3182
Его благодарили: 782
Phlanger писал(а):
А шо, хорошенький. МП39Б особенно трогательный.

Это гт 308. Учите матчасть.

-----------------
Никогда не спорьте с идиотами. Делая это, вы опускаетесь до их уровня, где они легко задавят вас своим опытом.
  Не в сети Профиль

Горрыныч
Непрочитанное сообщениеДобавлено: 27 янв 2019, 09:32
Модератор
Аватара пользователя
Имя: Владимир.
Откуда: СПб. Колпино.

На форуме с
Сообщений: 11908
Его благодарили: 6399
Bigman писал(а):
Phlanger писал(а):
А шо, хорошенький. МП39Б особенно трогательный.

Это гт 308. Учите матчасть.

:D :D :D

-----------------
Лужу-паяю, ЭВМ починяю.
  Не в сети Профиль Профиль на discogs.com (откроется в новом окне) Моя система (откроется в новой вкладке)

Показать сообщения за:  Поле сортировки
Начать новую тему Ответить на тему  Страница 1 из 10
  [ Сообщений: 286 ]  На страницу 1, 2, 3, 4, 5 ... 10  След.

Портал » Список форумов » Кузница » DIY

Часовой пояс: UTC + 3 часа


Кто сейчас на форуме

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 4

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:

Создано на основе phpBB® Forum Software © phpBB Group
© 2013-2020 Sound Space - форум о музыке и аудиотехнике
Разработка логотипа - artcore.top

    hosted by .masterhost
