Шура Осечкин
Читай http://el-dvizhok.ru/category/ekranirovanie-pechatnyx-uzlov/ Все входит в целый раздел Электромагнитное экранирование без которого нормальное функционирование аппарата невозможно.
щзукфещк читай внимательно раздел для чего. .Алюминий медью на прямую не покрывают .

Я писал про анодированную сталь, вообщето

щзукфещк
По таким случаям есть даже целый раздел совместимых материалов и методы их расчета и устранения.
Читайте классиков жанра таких как Дж Барнс.

Может Барнсу и виднее, но любой электрик знает, что самая хреновая скрутка - алюминий и медь. По поводу болтиков есть другое мнение. Практика показывает, что кроме крашенных декоративных есть три основных типа - покрытых вроде цинка, никелированные и обмедненные. В начальных девайсах медяшку почти не увидишь, а в дорогих само шасси обмедненное. Напрашивается вывод о том, что медь применяли с медью, оцинковку с цинком, ну и так далее. Но видимо не только в России может что то пойти не так

Эй человек. Мной тебе было предложено было опубликовать свои корректоры на первой странице.
Где они? мы бы посмотрели, чо и откуда скомунизжено. Давай не робей. Тебе давать пример положено по статусу а не умничать из-за угла, когда тебя об этом совсем не просят. Я понятно выразил свои мысли?

fogoverfrog
Вы наверное невнимательно смотрели мой пост выше ?
Я в отличии от некоторых сам способен кое что рассчитать, от макетировать и изготовить .

Не понятно. Безобидная шпилька пущенная по поводу цельной меди на корпус Вас сильно расстроила любезный ?

bender это не тебе это к мастеру

fogoverfrog, ну , наверное , не надо в таком тоне обращаться.

Ну вот несколько..... А насчёт "скомунизжено" , так Bender замечательно сказал :

Целиком и полностью правильно . Я бы так-же ответил.

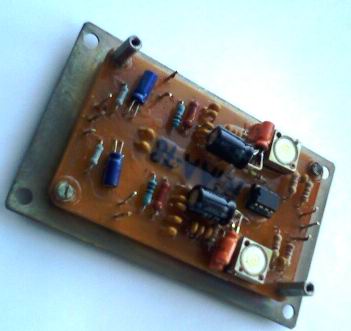

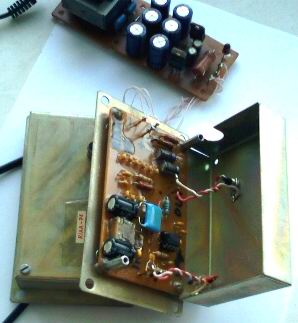

Тот, который оба канала на плате , был сделан для замены штатного, (весьма посредственного), у одного
дорогущего и припонтованного винтахного усилителя. Который с каналами в разных коробочках-экранах -
- это для проверки некоторых идей...... Может и соберусь в корпус какой засунуть.

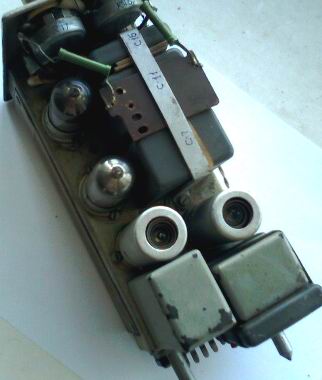

А ламповый .... Это древний. Ему лет 25 .... Основа шасси - блоки от кинотеатального комплекса.
Плунжером отдаёт, не правда .. Это один канал. Трансформаторы входные штатные оказались весьма
подходящие для МС головы. Почему их 2.... А разные . Один под Denon 103 чисто.
Кстати, микрофонные трансформаторы очень успешно конкурируют с родными фирменными для МС головок.. Например Баеры...или от усилителя "Моно 25".
Не так давно товарищ , после сравнения с этим древним чудовищем , продал EAR .
Есть ещё пара корректоров (на сверхминиатюрных лампах ) в корпусах от внешних винчестеров ( 5 дюймов) ..
Один с балансным входом , на ГС-4.
А чего корректоры рассматривать - их слушать надо.

Зря Вы уподобляетесь .

Кстати многими любимый ЕАR вызывает по схемотехнике весьма противоречивые мысли.Даже его люксовая версия .
У меня товарищь его имевший долгое время сменил его на АN вполне заслуженно.
Если бы не цена такого апгрейда то мне АN весьма понравился. Уж больно дорого Петя его продает хотя там не чего такого и нет что бы не сделать похожее дома.Но это уже другой разговор.

Я бы может тоже сменил.....А еще лучше не на AN , а на Aesthetix...... Но....

я вот от одиссея 010 корректор в отдельный корпус запихал-более чем устраивает,встроенный в aurex не выдержал в схватке

для своего времени хороший корректор был. в совковых изделиях так наверно лучший. я в своем 010 заменил корректор на корр из журнала Радио за восемьдесят лахматый год на кт3102-кт3107 был в ауте. от того, что журныльный переиграл заводской

Неудивительно ,большинство 'журнальных'это скомузжинные зарубежные схемы:-) Более менее адаптированные под нашу далеко не передовую элементную базу.
Однако были весьма неплохи ,Сухова,Болотникова,Лексиных и других.
Но настоящему интересных схем не было ,в основном пляски вокруг ООС в цепочке коррекции.
Была одна с пасивной цепью между каскадами вот наверное и все.
Сейчас проще найти оригинал схемы в зарубежной литературе и сделать оригинал.Тем более по подбору пассивных элементов тогда практически не заморачивались да и не до жиру тогда было .Как оказалась уже позже в них то был определенный цимус.

а был кажись Суховский. но точно уже не упомню. дааавно это было.........

В девичестве Кенвуд........

ТООООЧНОО!!!!! потом еще где-то в болгаском журнале "телевиденье и электроника" видел оригинальную схему с подписью откуда оно родом.

Сама идея с ООС в цепи коррекции не нова конечно и не плоха однако зря ее ругают ,дело не в принципе а в конкретных реализациях.
Есть же примеры очень у дачного ее использования .Это например вполне зачетный корректор в Sansui AU-D 907 серий и топовых предах от Onkio и Ямахах.
Едиственное они далеко не самые простые:-) Даже схема того самого Кенвуда по сравнению с ними немного бледновата:-) .

Корректор Одиссея барахло,доставал его специально из усилителя,пытался вытянуть из него нормальный звук,но безуспешно,встроенный корректор люксмана на двух транзисторах играет интереснее.
Пользуюсь в основном встроенными в усилители,хотя есть три самодельных.

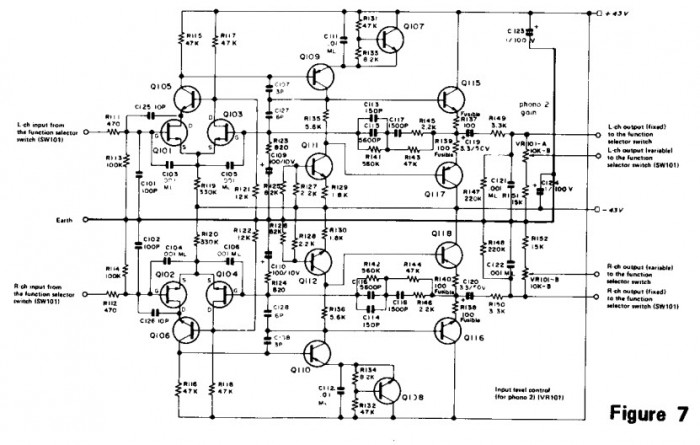

Вот нормальный корректор в моей оптонике.

Дмитрийннн
Это от части от нашей реализации:-) Армянские электролиты далеко не Ничиконы.
Кстати схемы Сандерса это фактически переработанная схема Болотникова но на хорошей эл базе и хорошим питанием.

Абовянские кондеры это вообще что-то. Ну нельзя народ который тысячи лет занимался скотоводством переориентировать на производство электроники. на примере армянских изделий это видно.

Одиссеевский корректор на фоне всего остального что было в классе "О" и "1" был очень хорошим.

Bender с корректором Одиссея эксперементировал полтора года назад,полностью его пропаивал,кондёры ставил новые,отдельный корпус,питание достойное,а всё бестолку,звук блёклый как у корректора на одном операционнике,годится только для проверки работоспособности.

А мне в преде радиотехника 001 нравился.

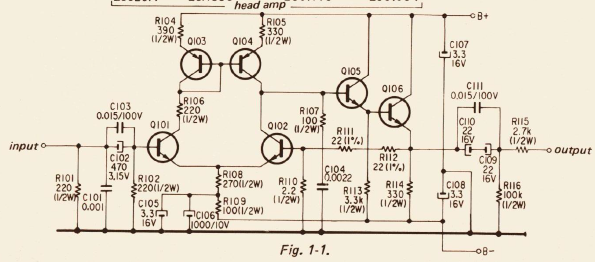

Решил раз уж пошла такая пьянка - запостить схему встроенного корректора из моего преда от тёти сони.

Такой вот клон OBH8-SE, каналы питаются от разных обмоток, на выходе Elna Silmic II. Плату покупал уже готовую.



Плата сейчас немного по другому выглядит, убран общий электролит, диод и резюки. В БП небольшой торик, два мостика на шоттках и пара Panasonic FC 2700uF.

Все это безобразие до сих пор выглядит так, только крышкой прикрыто:



Когда-нибудь руки дойдут и до корпуса

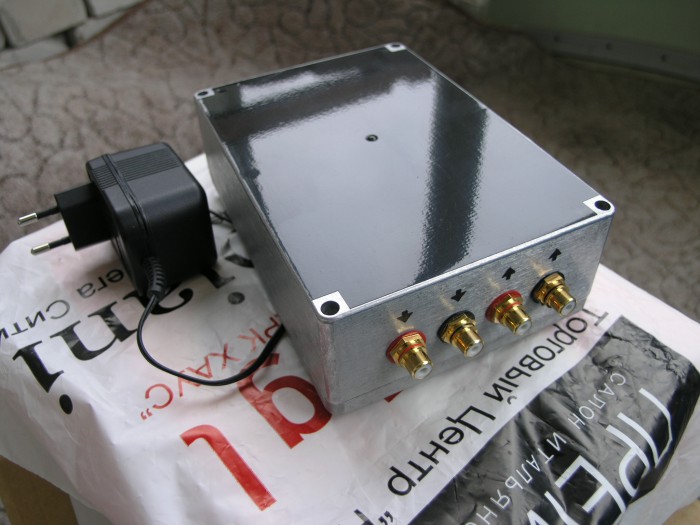

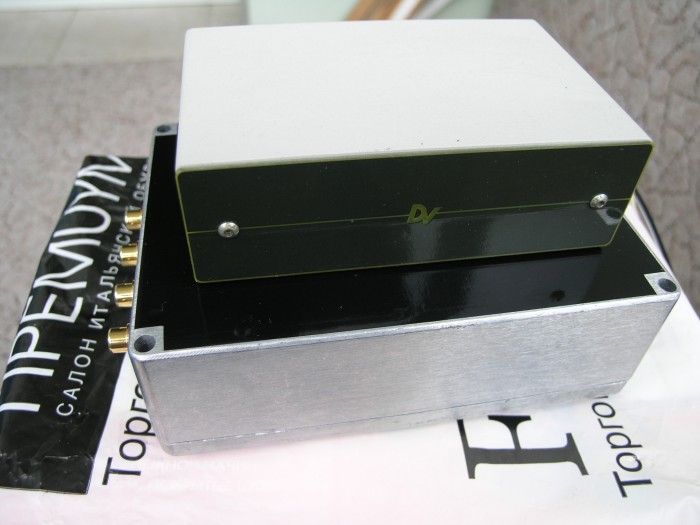

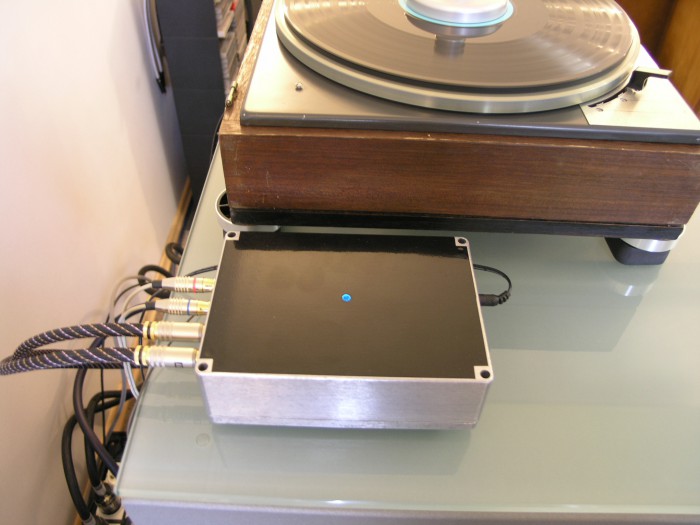

Нормально всё.Годится.Лишь бы звучал как следует? Ну хорошо.Тогда уж и Я покажу вам, последний наш транзисторный RIAA корректор.Он имеет внешний адаптер сетевого питания.По два каскада усиления на полевых транзисторах на канал.Отсутствует ОООС.Входное сопротивление 47 ком.Выходное 500 ом.При напряжении на входе 2,5 мв,выходное напряжение не менее 1 вольта. Звучит? Как и полагается.... такой схемотехники. В сравнении с японским Динавектором Р-75 В воскресенье он будет в Москве. Забыл добавить.Корпус из литого Силумина.Можно сказать:Военное изделие.Только по башке противника бить...

DragonТак то нормально.Только меня всегда удивляет,а зачем так много деталей и ОУ? А что одного операционника на канал не достаточно? Или его усиления не хватит? Есть такие схемы.А как известно,чем больше количество каскадов усиления,тем сильнее происходит деградация сигнала. И с каких соображений,такая сложная схема применена ? Возможно, в то время ещё не было подходящий ОУ?

Есть смысл встраивать кпе в корпус вертушки. или его загнать лучше в корректор?

Собрал корр по мотивам Никитина, ачх с тестового трека пк. На верху - выход, снизу сигнал на входе, стоит подбирать компоненты более точно для получения более гладкой ачх. или это не имеет смысла для механической системы блинокрута (свои резонансы и все дела)



Корректор на 6ж45б+6н28б с пассивной цепью коррекции, с подъемом на нч

folkВсё и так отлично! Ничего и не требуется.Слушать надо.Есть проигрыватели, дают излишек баса.Для них будет отлично.

folk
Какая схема от Алекса ? Kora3T ?
folk
Имеет смысл подобрать что бы поканально разлет АЧХ и КУ был минимален между каналами , это важнее чем более ровная АЧХ в общем.

Да кора. Поканально пока не смотрел, еще не занимался хозяйством виниловым. Так протестировал работоспособность.
